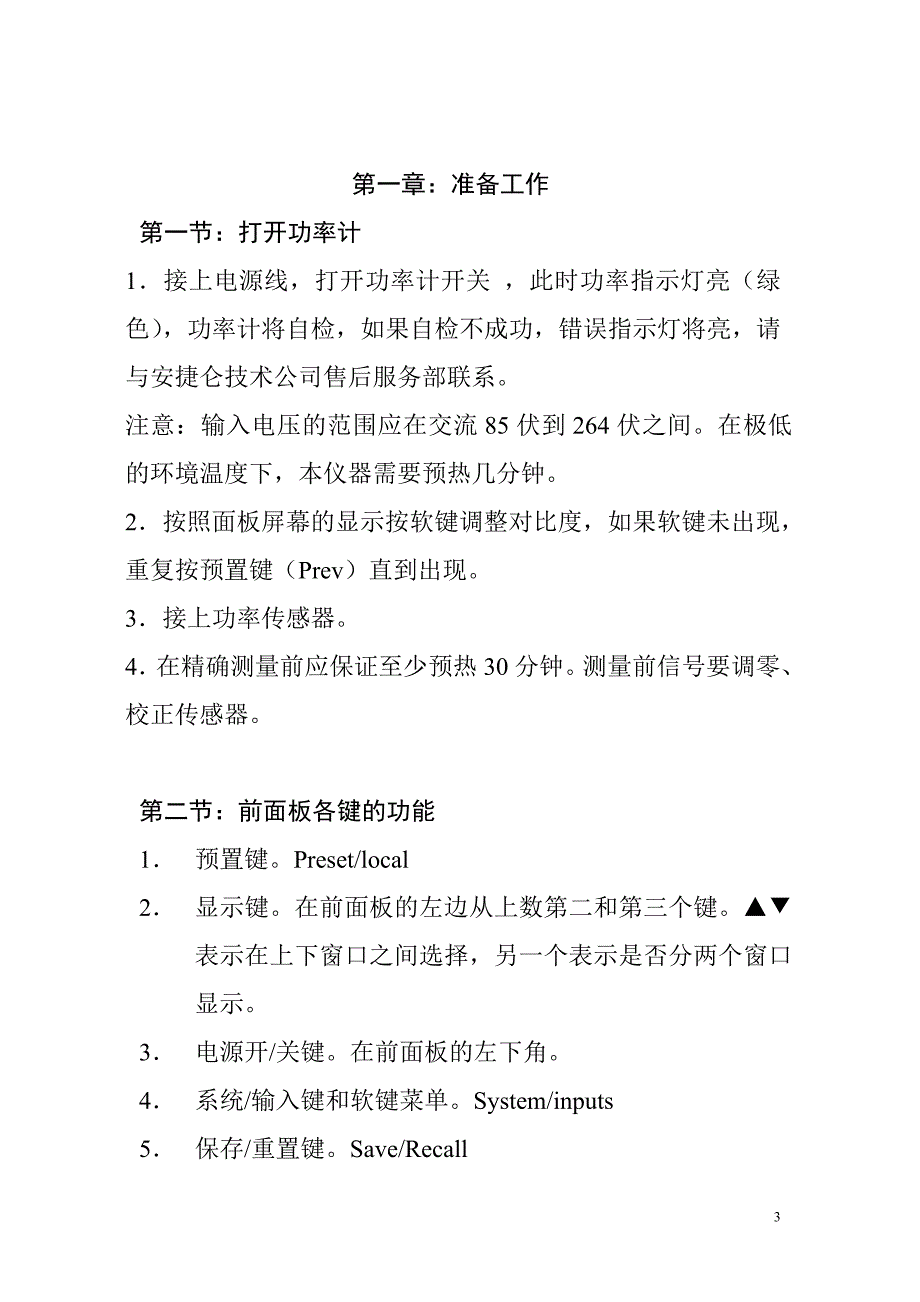

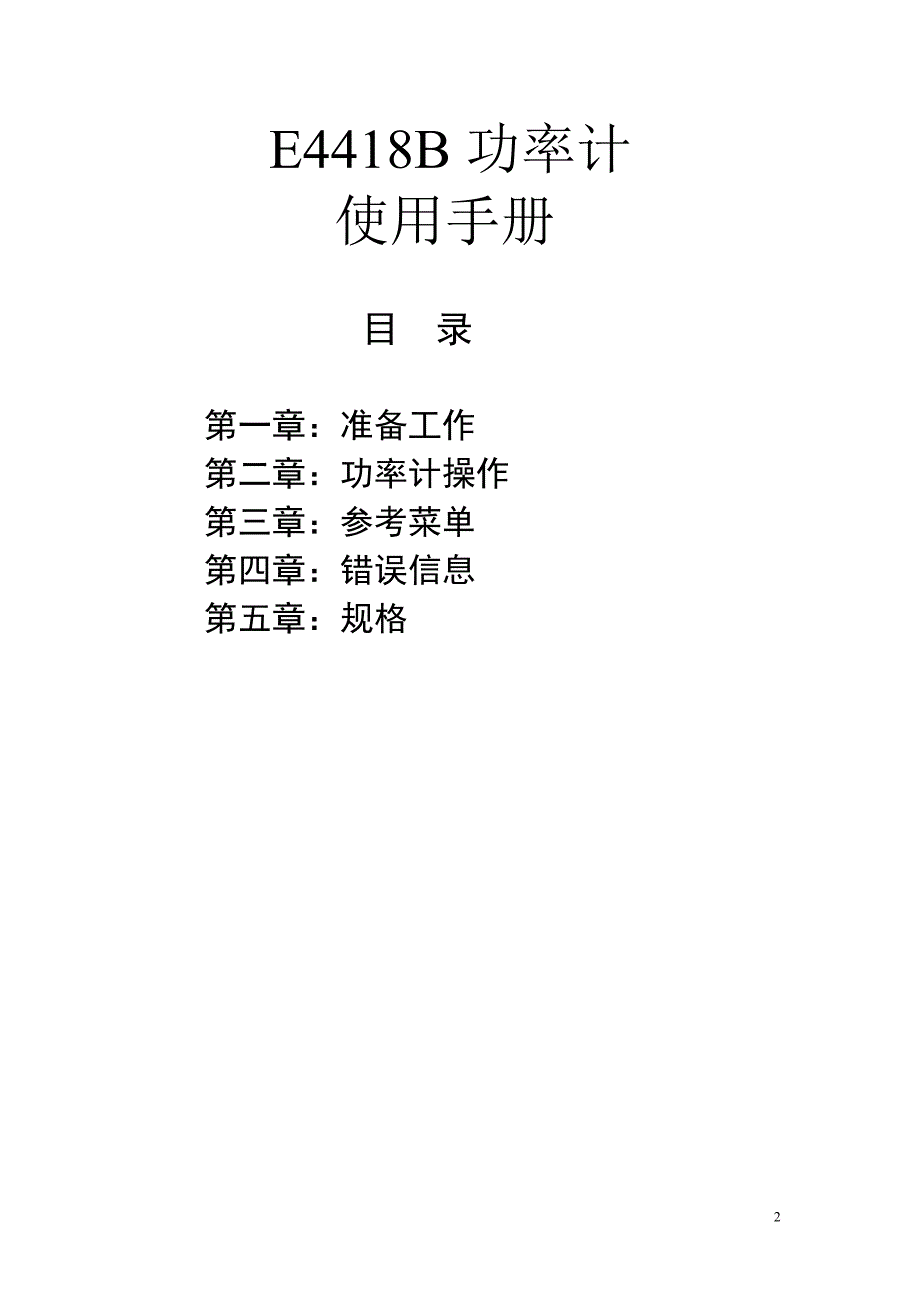

1、E4418B功率计和E4412A型功率传感器使用手册 安捷仑技术公司E4418B功率计使用手册目 录第一章：准备工作 第二章：功率计操作 第三章：参考菜单 第四章：错误信息 第五章：规格 第一章：准备工作 第一节：打开功率计1接上电源线，打开功率计开关 ，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。注意：输入电压的范围应在交流85伏到264伏之间。在极低的环境温度下，本仪器需要预热几分钟。2按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。3接上功率传感器。4在精确测量前应保证至少预热30分钟。测
2、量前信号要调零、校正传感器。第二节：前面板各键的功能1 预置键。Preset/local2 显示键。在前面板的左边从上数第二和第三个键。表示在上下窗口之间选择，另一个表示是否分两个窗口显示。3 电源开/关键。在前面板的左下角。4 系统/输入键和软键菜单。System/inputs5 保存/重置键。Save/Recall6 专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W7 专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。 8 频道输入插座 CHANNEL 9 功率参考输出插座POWER REF10 上下左右箭头键11 与菜单相关的键P
3、rev和 More键12 软键指显示屏右边4个未标字的键，它们是选择键。第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。1 窗口顶端菜单条。显示“LCL”自身状态。“ERR”错误信息。2 单或双窗口显示区。3 测量结果区。4 测量单位显示区。5 逻辑式显示区。6 当前显示菜单的页数选择区。7 任何软键显示区。8 菜单目录显示区。9 测量结果超出限制显示区。10 相关模式打开后的显示区。11 偏置设定后的显示区。12 范围选择后的显示区。13 工作循环设定后的显示区。14 此区域根据当前传感器类型，传感器校正表和频率偏置表的选择来决定。选择显示形式按面板上的DISPLAY键
4、选择单窗口还是双窗口显示，如果选择单窗口，再按Meas/Setup键，用Display Format软键选择显示形式。如果选择双窗口，用键选择上或下窗口，再按Meas/Setup键，用Display Format软键选择显示形式。窗口显示符号报警符号：当错误或警报出现时。确认窗口：当需要使用者按Confirm软键时弹出此窗口。等待符号：当调零和较正时，使用者需要等待。数字选择窗口：需要使用者按上下箭头从弹出的列表中选择。数字或字母数据输入窗口：使用上下左右键改变数字或字母数据。第四节：后面板显示1.频道A（只有当选择002或003时）2.参考功率（只有当选择003时）。参考功率输出端是N型5
5、0欧姆连接头。输出信号用来校正传感器与功率计的连接。3.记录器输出端，反映本频道输入功率水平的直流电压。4.电源插座。自动设置供给功率。5.保险丝是F3.15AH。6.GP-IB，此端允许使用通用界面总线遥控功率计。7.RS232/422，此端允许使用RS232/422系列界面标准遥控功率计。8.系列标签。每一个功率计有独一无二的识别号。9.Rmt I/O。 与使用RJ-45系列屏蔽标准插头相连接。当信号测量超出预定限制时提供TTL逻辑电平输出，当初始调零和校正时提供TTL输入。10.接地端。第二章 功率计操作介 绍本章有以下内容：电池操作（选择001时）调零和功率计校正校正功率计使用安捷仑E
6、系列功率传感器测量使用安捷仑8480系列功率传感器测量使用传感器校正表测量使用频率偏置表测量设置测量单位从软键中选择测量单位作相关测量设置分辨率设置偏置设置平均值测量脉冲信号设置测量限制选择数字或逻辑显示设置范围遥控界面的构造记录器输出保留和重新设置功率计如何计算测量结果预先设置功率计自身测试操作维护联系安捷仑技术公司第一节：电池操作（当选择001时）当没有交流电源的条件下可以使用电池操作（当选择001时）。电池持续时间在无背景光条件下电池工作时间是3小时，在有背景光条件下是2小时。电池状况按System/Inputs和More，从屏幕上选择Service，再按More，选择Battery可以
7、看到剩余的电量以及充电的时间。充电时间电池电量用完后充满时间少于2小时，当充满50分钟时，在有背景光的条件下可使用1小时，当充满35分钟时，在无背景光的条件下，可使用1小时。背景光可开关背景光或设置定时开关。在定时开关模式下，10分钟后背景光关闭，按任意键后重新打开背景光。按System/Outputs进入背景光菜单，从屏幕上选择More,Service，Battery，再选On，Off或Timed。第二节：功率计调零在校正之前应调零功率计调零先确定没有信号送到传感器，按下Zero/Cal，大约10秒等待信号显示。当出现以下情况时需要调零：环境温度改变5度以上。更换功率传感器时。每隔24小时。
8、测量低信号。例如比功率传感器可以识别的最小信号高10DB的信号。关闭调零/校正（Zero/Cal）此键使功率计在传感器未调零和校正之前不能进行测量。按System/Inputs，More，根据屏幕选择Must Cal Off或On。或者按Zero/Cal，More，根据屏幕选择Must Cal Off或On。第三节：功率计校正使用50MHz 1mW校正器作为初始功率参考。功率计上的POWER REF（功率参考）输出或合适的外接参考信号被用来作为校正信号源。应正确设置参考校正因子。E系列功率传感器自动设置参考校正因子。校正时，偏置，工作循环等忽略不计。使用E系列功率传感器的功率计校正过程对于E系
9、列功率传感器来说，功率计能自动下载并且使用功率校正因子。1 按Zero/Cal键2 将传感器连接到功率计的POWER REF连接口。3 根据屏幕选择Cal键校正功率计。（功率计自动打开POWER REF输出）。使用安捷伦8480系列传感器的校正过程注解：因使用E系列传感器，此小结不适用。使用TTL（晶体管逻辑电路）输入时调零/校正当用RJ-45系列水晶头与功率计后面板Rmt I/O端口相接。Rmt I/O端口的8针排列。针号连接1无2接地3上窗口TTL输出4下窗口TTL输出5TTL输入16TTL输入27接地8接地TTL输入控制逻辑输入1输入2操作11无10校正01调零00校正使用TTL输入调零
10、/校正依赖于输入信号的正确时段表2-3：TTL输入时段图1在“01”（调零）和“10”（校正）的条件下时段描述值T1输入的最小宽度300msT2从检测输入信号和开始调零/校正的时间最大：50ms最小：0msT3输入信号的最大宽度4秒T4调零/校正操作完成的时间对于E系列调零：12秒校正：7秒所有时段基于100ms的固件测试表2-4 TTL输入时段图2在“00”（校正）的条件下时间描述值T5输入信号从高走低时的时间100msT6两个输入同时处于低信号的最小时间200msT7从检测输入信号到开始调零/校正的间隔。4sT8校正开始到完成的时间校正：7s（E系列）所有时段基于100ms的固件测试。如果
11、两TTL输入信号在任何条件下同时出现低信号而不是上面描述的情况，此种操作则不确定。第四节：使用E系列功率传感器的测量本小结描述如何使用安捷伦E系列功率传感器测量连续波信号。安捷伦E系列功率传感器有存在EPROM中的传感器校正表。自动将频率和数据下载到功率计。步骤1 调零和校正功率计。2 设置想要测量的信号频率。3 读数据。例如，被测量的信号频率是100MHz。步骤如下：按Zero/Cal看屏幕选择Zero将功率传感器连接到功率计POWER REF端口。看屏幕选择Cal。按Frequency/Cal Fac键，看屏幕选择Freq键。按上下左右箭头键直到显示100，看屏幕选择MHz。将功率传感器连
12、接要测量的信号端显示测量结果。第五节：用安捷伦8480系列功率传感器测量本小结只适用于安捷伦8480系列功率传感器测量而不适用于E系列功率传感器的测量。有两种方法可以用来向功率计提供正确的数据：一是预先输入单独的校正因子；另一种是使用传感器校正表。如果仅测量某一频率则使用预先输入单独的校正因子方法比较好。步骤如下：1.置零和校正功率计，首先要设置功率传感器的参考校正因子。2.为想要测量的信号频率设置校正因子值。3.读数。下面描述在A频道如何进行测量：1.确认没有信号输入到功率传感器。2.按Zero/Cal键。3.按软键Zero,约等待10秒。4.将传感器连接到功率计的POWER REF端口。5
13、按Ref CF软键显示当前参考校正因子的设置。按此键可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字。6.按%软键确认所作的选择。7.按Cal软键校正功率计。8.按Frequency/Cal Fac键。再按Cal Fac软键显示当前的校正因子的设置，按此键还可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字。9.按%软键确认。10.将传感器与要测量的信号相连接。11.读结果。举例：功率传感器的参考校正因子是99.8%，而要测量频率的校正因子是97.8%。步骤如下：1.确认传感器不与任何信号连接。2.按Zero/Cal键。3.按软键Zero。4.按Ref CF
14、软键，使用上下箭头键改变数字，使用左右箭头键转移到其它数字，显示99.8后按%5.将传感器连接到功率计的POWER REF端口。6.按Cal软键。7.按Frequency/Cal Fac键和Cal Fac软键，使用上下箭头键改变数字，使用左右箭头键转移到其它数字，显示97.8后按%软键。8.将传感器与要测量的信号相连接。9.读结果。第六节：使用传感器校正表测量（只适用于安捷伦8480系列功率传感器测量）使用传感器校正表的步骤是：1. 选择工作在某一频道上的表。2. 置零和校正功率计。3. 选择想要测量的特定信号频率。4. 读结果。 选择传感器校正表的步骤是：按System/Inputs键，再按
15、Tables, Sensor Cal Tables和Table Off On软键。从屏幕上选择需要的传感器校正表。测量步骤：1. 按Zero/Cal键。2. 按Zero软键置零。3. 按Ref Cf软键从传感器校正表中获得参考校正因子的设置。4. 将传感器连接到功率计POWER REF端口。5. 按Cal软键校正功率计。6. 按Frequency/Cal Fac键。Freq软键显示当前的频率设置。7. 按Freq软键可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字直到出现需要的频率。8. 按合适的频率单位确认。9. 将传感器与合适的信号相接。10.读结果。注意：如果不能直接在
16、校正表中找到合适的测量频率，用功率计线性插值方法计算校正因子。如果频率超出了传感器校正表定义的范围，则使用功率计传感器校正表中频率的最高和最低点设置校正因子。Cal Fac软键显示校正因子的值。编辑传感器校正表查看放在功率计中的传感器校正表的步骤是：按System/Inputs键，再按Tables, Sensor Cal Tables软键。有校正表的功率传感器有：默认传感器、安捷仑8481A、8482A、8483A、8481D、8485A、R8486A、Q8486A、R8486D、8487A传感器。此外，还有以CUSTOM-0到CUSTOM-9命名的十张传感器校正表，它们在功率计出厂时没有添加
17、任何数据。用户既不能删除也不能增加，只能编辑以上共20张校正表。每个校正表最多包含80个频率点。编辑校正表的步骤是：1.打开传感器表，按上下箭头键到需要的表后按Edit Table软键。出现“Edit Cal”对话框，在这里既可以修改、增加和移动频率和校正因子，还可以编辑表的名称。频率范围从0.001MHz到999.999GHz，校正因子的范围从1%到150%。2.按Change软键编辑参数，从跳出的框中修改数据。3.按合适的软键确认。4.按Insert软键调入新的校正表，显示频率和校正因子。5.按上下左右键到需要的校正表，按Delete软键挪走频率，那么相关的校正因子也被移走。6.按Done
18、软键返回到传感器表。以下表格给出了预先定义的传感器校正表的详细内容。 DEFAULT 8482A 8481D 8485ARCF100RCF98RCF99RCF1000.1M1000.1M9850M9950M100110G1000.3M99.5500M99.52G99.5 8481A1M99.31G99.44G98.9RCF1003M98.52G99.56G98.550M10010M98.53G98.68G98.3100M99.830M98.14G98.610G98.12G99100M97.65G98.511G97.83G98.6300M97.56G98.512G97.64G981G977G98
19、612.4G97.65G97.72G958G98.714G97.46G97.43G939G99.516G977G97.14.2G9110G98.617G96.78G96.6 8483A11G98.718G96.69G96.2RCF94.612G9919G9610G95.40.1M9412.4G99.120G96.111G94.90.3M97.913G98.921G96.212.4G94.31M98.414G99.422G95.313G94.33M98.415G98.923G94.914G93.210M99.316G99.124G94.315G9330M98.717G98.425G92.416
20、G93100M97.818G100.126G92.217G92.7300M97.5 R8486A26.5G92.118G91.81G97.2RCF100 R8486D 8487A2G96.450M100RCF97.6RCF100 Q8486A26.5G94.950M97.650M100RCF10027G94.926.5G97.1100M99.950M10028G95.427G95.3500M98.633.5G91.329G94.328G94.21G99.834.5G9230G94.129G94.52G99.535G91.731G93.530G96.63G98.936G91.532G93.731
21、G97.54G98.837G92.133G93.732G985G98.638G91.734G94.933G98.96G98.539G9134.5G94.534G99.57G98.440G90.735G94.434.5G998G98.341G90.336G93.735G97.69G98.342G89.537G94.936G9910G98.343G88.538G93.537G98.211G98.144G88.739G93.938G97.412G97.945G88.240G92.339G97.613G9846G8740G10014G98.247G86.415G97.748G85.316G96.849
22、G84.717G9750G82.918G96.319G95.920G95.221G95.622G95.523G95.424G9525G95.426G95.227G95.128G9529G94.430G9431G93.732G93.833G9334G93.234.5G93.535G93.136G9237G92.438G90.939G91.340G91.441G90.642G89.943G89.144G88.145G86.946G85.847G85.448G83.249G81.650G80.2第七节：使用频率偏置表测量本小结描述如何使用频率偏置表。功率计具有储存10个频率偏置表且每个偏置表有80个
23、频率点的容量。要使用频率偏置表首先选择在某一频道工作的表，然后调零和校正功率计，功率计自动设置参考校正因子。挑选想要测量的信号的频率进行测量。选频率偏置表步骤是按System/inputs，从显示中依次选择Tables, Freq Dep Offset, Table Off On进行选择。如果有频率偏置表被选中，则可从显示屏中查看当前状态。功率测量功率计自动选择校正因子和频率偏置。1 按Zero/Cal，2 从屏幕上选择Zero，大约10秒左右显示出等待信号。3 从传感器校正表中获得参考校正因子的设置并选择Ref CF显示出来。4 将功率计POWER REF输出端与传感器连接。5 从屏幕上选择
24、Cal软键校正功率计。6 按Frequency/Cal Fac 键，从屏幕中选Freq软键显示当前设置的频率。7选择Freq软键可以改变设置，然后用上下箭头键修改数字，用左右箭头键移动到其它数字。8选择合适的频率单位进行确认。9将传感器与要测量的信号相连接10显示测量结果编辑频率偏置表使用屏幕上“Edit”（编辑）菜单。查看当前存在功率计中的频率偏置表，按System/Inputs，从屏幕上选Tables，Freq Dep Offset。屏幕上有以CUSTOM A到CUSTOM J命名的十个频率偏置表在出厂时没有设置任何数据。只能编辑已经存在的10个偏置表而不能删除或增加偏置表。每个偏置表最多
25、包括80个频率点。编辑步骤：1使用上下箭头键从屏幕上选择想编辑的偏置表。从屏幕选Edit Table软键，可以修正、增加和删除频率和偏置，以及改变偏置表名称。频率范围0.001999.999GHZ.偏置范围1%150%。改变偏置表名称须注意名称不能超过12个字母，名称可以是字母、0到9的数字、下划线（-），但不能有空格。2从屏幕上右边选Change软键编辑参数，按上下左右箭头键修正。3按合适的软键确认。4从屏幕上选Insert软键调入另一频率偏置表。5使用上下左右箭头键再选择Delete移走频率偏置表。第八节：设置测量单位dBm/W菜单用来选择测量单位。既可以是逻辑（dBm/dB）或线性（Wa
26、tt/%）单位。Preset/Local键设置逻辑（dBm）测量单位。按dBm/W键，然后从屏幕上 dBm、W、dB、%中选择测量单位。测量模式相关模式关闭相关模式打开线形逻辑线形逻辑单个频道WattdBm%dB第九节：从软键中选择测量单位mW、uW、nW、Cancel。按More，选择测量单位W、Increment Multiplier（放大）、Decrement Multiplier（缩小）、取消。在选择W之前选Increment Multiplier、Decrement Multiplier可放大/缩小放大器。第十节：做相关测量相关模式允许将任何测量结果和参考值进行比较。按dBm/W可使
27、用dB或%单位显示相关读数。当以%显示测量单位时显示预置的放大器。当出现“Rel”并选中时便进入相关模式。设置参考值的过程1.按Rel/Offset键。2.选择Rel将当前的读数作为参考值。可以选dB或%单位模式进行比较。3.当选择Rel软键时，Rel Off On自动设置到On的状态。第十一节：设置分辨率功率计窗口的分辨率共有4级。当测量单位是dBm或dB时，有1，0.1，0.01，0.001共4级分辨率。当测量单位是W或%时，有1，2，3，4共4级分辨率。默认为0.01dB。设置步骤：按Meas/Setup。屏幕上显示Resolution 1, 2, 3 ,4。按软键Resolution
28、1 2 3 4可以改变设置选择所需的分辨率。第十二节：设置偏置设置频道偏置单位是dB。允许范围值从-100dB+100dB。正值补偿损失，负值补偿增益。如果设置频道或显示偏置，则显示“Ofs”。为补偿损失或增益而使用频道偏置的步骤：1按System/Inputs2从屏幕上选择Input Settings3选择Offset显示偏置值。当需要时，可用上下左右箭头键修改数据。4选择dB确认。5当选择Offset时，Offset Off On自动打开。设置显示偏置1按Rel/Offset，选择Offset2功率计显示偏置值，用上下左右箭头键可以修改数据。3选择dB进行确认。4当选择Offset时，Of
29、fset Off On自动打开。第十三节：设置平均值使用数字过滤器平均功率读数，读数范围从1到1024。过滤器的作用是减少噪音，获得需要的分辨率并且减少测量信号的不稳定。增加过滤器长度减少测量噪音，但要增加测量的时间。使用者可选择过滤器尺寸或者设置自动过滤器模式。默认值是自动。分辨率是窗口功能而不是频道功能。如果某一频道设置在上下窗口而且分辨率不同。则以最高的分辨率设置计算平均数。例如，上窗口正测量A频道而分辨率设置是2，下窗口正测量A频道而分辨率设置是4，则使用分辨率4计算平均数。当测量单位是dBm或dB时，4级测量分辨率分别代表1，0.1，0.01，0.001dB。当测量单位是W或%时，特
30、征数据是1，2，3，4。设置平均值的步骤：1按System/Inputs从屏幕中选择Input Settings More键，选择Filter进入过滤器菜单。2屏幕上Length栏里显示现在的平均值设置。选择Length可改变设置。使用上下左右箭头键可以设置过滤器长度。按Enter软键确认所作的选择。按软键Filter Off On过滤器是否打开。进一步检测测量功率的重要措施是减少过滤器的整理时间。测量功率时进一步增加/减少检测，则过滤器可设置再次初始化。进一步检测可设置手动/自动的过滤器模式。设置步骤：1按System/Inputs，选择Input Settings，按More键。2从屏幕上
31、选择Filter过滤器菜单。3从屏幕上选择Step Set Off On软键是否进一步检测。第十四节：测量脉冲信号不推荐使用安捷伦E4412A/E4413A功率传感器测量脉冲信号。功率计测量脉冲输入信号的平均功率，使用频宽比获得脉冲功率读数。允许的范围值从0.001%到100%，默认值是1.000%。如果屏幕上显示Dty Cyc则启动频宽比读数。设置（Dty Cyc）频宽比1 按System/Inputs，从屏幕上选择Input Settings，再按More。选择Duty Cycle显示当前的频宽比设置.2 从屏幕上选择Dty Cyc可改变设置，按上下左右箭头键直到所需要的频宽比出现为止。3
32、选择%软键进行确认。4当使用频宽比时，Duty Cycle Off On 自动打开。注意：脉冲功率开关的比必须大于频宽比。第十五节：设置测量限制当信号超过预先定义的最大和最小值时功率计需要进行限制。可以设置两种测量限制。.频道限制，只能测功率。.窗口限制。当超出预先定义的最大和最小值时限制Rmt I/O端口的TTL逻辑电平输出。设置频道限制功率测量范围从-150dBm到230dBm。默认范围是从-90dBm到+90dBm。1. 按System/Inputs，选择Input Settings，Limits看Max和Min所显示的限制值。2. 按上下左右箭头键可修改数字直到显示所需要的数字。3.
33、按合适的测量单位进行确认。例如，将测量的信号振幅设定在+4dBm到+10dBm之间，超出此范围的信号将不能显示。设置窗口限制窗口限制值的范围窗口单位最大最小默认值最大最小dB+200dBm-180dB60dB-120dBdBm+230dBm-150dBm90dBm-90dBm%999.9X%100.0a%100.0M%100.0p%W100.000XW1.000aW1.000MW1.000pM当信号超出范围窗口限制也可以在后面板的Rmt I/O端口进行TTL逻辑输出设置。既可以打开或关闭TTL逻辑输出，设置TTL逻辑输出信号的高低，决定TTL逻辑输出是否超出限制条件。设置限制的步骤：1.按Me
34、as/Setup，从屏幕上选择Limits。选择Max和Min看显示的限制值。2.按上下左右箭头键进行修改直到显示所需要的数据。3.按合适的测量单位进行确认。设置TTL输出1. 按Meas/Setup键，选择Limits，TTL Output，从屏幕上选择TTL Output，Limits，Fail O/P显示当前的TTL输出设置。2. 从屏幕上选择Limits，看TTL是否超过限制条件。使用上下左右箭头键对屏幕菜单上的Over，Under，Either进行选择。3. 使用Fail O/P 软键决定是否TTL输出的高低信号超出限制而无效和锁定TTL输出的高低信号。检查无效的限制无效的限制指频道
35、和窗口的限制无效。如图2-14当设置Max 10.000dBm， Min -30.000dBm，则屏幕上的RMT TLK测量值-21.59正确当设置Max -40.000dBm， Min -55.000dBm，则屏幕上的RMT TLK测量值-57.72不正确，超出了最低限制。当设置Max -60.000dBm， Min -65.000dBm，则屏幕上的RMT TLK测量值-57.75不正确，超出了最高限制。第十六节：选择数字或逻辑显示测量窗口既可以在一个窗口用数字或逻辑的方式显示，也可以用数字和逻辑的方式分别显示在屏幕上的两个窗口中。选择显示的方式步骤：1. 按Meas/Setup，从屏幕上选
36、择Display Format。2. 从Meter Dgtl Anlg 选择需要的显示方式。按此键锁定数字和逻辑显示。选择逻辑显示的范围步骤1. 按 Meas/Setup，选择Display Format，Anlg Mtr Scaling。2. 按Max和Min软键显示最大和最小值。3.按上下左右箭头键进行修改直到显示所需要的数据。4.测量模式和测量单位的选择。如果选择逻辑测量单位，则选dB或dBm。如果选择线形测量单位，则在以下菜单中选合适的软键。从屏幕上选择Increment Multiplier（放大）或Decrement Multiplier（缩小）后，再选%或W进行确认。按功率计前面
37、板POWER键上面的窗口显示键，则可以同时在屏幕上分两个窗口同时显示逻辑和数字值。 第十七节：设置范围只有安捷伦E系列功率传感器可以设置范围，而功率计没有可以设置的内部范围。可以手动或自动设置范围。默认是自动设置。有LOWER（低）和UPPER（高）两种手动设置。低端覆盖范围从-70dBm到-13.5dBm。高端覆盖范围从-14.5dBm到+20dBm。步骤如下：1. 按System/Inputs，从屏幕上选Input Settings。再选Range显示当前的范围设定。2. 按上下箭头键可改变范围值。3. 选Enter确认。第十八节：构造遥控界面本结解释如何为遥控使用GP-IB平行界面或RS
38、232/422系列界面设置功率计。设置GP-IB地址按System/Inputs键，再选择Remote Interface，Select Interface，GPIB(IEEE 488)，将GP-IB作为遥控界面.GP-IB地址在GP-IB界面上每个设备必须有一个单独地址。可以在0到30间任意选择。出厂默认是13。记忆的地址是永久的。GP-IB总线控制器有自己的地址。设置步骤：1. 按System/Inputs，出现Remote Interface，COnfigure Interface，GPIB。选GP-IB Addr查看当前设置的GP-IB地址。2. 选GP-IB Addr并按上下左右箭头
39、键可修改GP-IB地址。3. 从屏幕上选Enter确认。RS232/RS422功率计作为数据终端设备（DTE）。要选择RS232/RS422作为遥控界面按System/Inputs键，从屏幕上选择Remote Interface，Select Interface，RS232或RS422。RS232/RS422系列信号接口是D型9针公接头。针RS232RS4221数据载波检测接收请求-2接收接收-3发送发送+4数据终端准备发送-5接地接地6数据准备接收+7发送请求发送请求+8接收请求接收请求+9处理发送请求-设置RS232/RS422参数本结解释如何设置界面波特率，字长，奇偶，停止位数，速率和回
40、波。设置本系列界面参数步骤：1.按System/Inputs，从屏幕上选择Remote Interface，C噢nfigure Interface，Serial。查看波特率，字长，停止位数，速率。2.从屏幕上选Baud Rate，按上下箭头键可以改变波特率，选择Enter确认。3. 从屏幕上选Word Size改变字长。按任意箭头键在字长7或8间选择，再选Enter确认。4. 从屏幕上选Stop Bits改变停止位数，按任意箭头键在1或2间选择，再选Enter确认。5. 从屏幕上选Parity改变奇偶类型，按任意箭头键在EVEN，ODD，ZREO，ONE或NONE中选择，选择Enter确认。6
41、按More键进入两页中的第二页。本页允许设置回波开关和进入速率菜单。7.选择Echo打开或关闭回波，如果打开，所有接收到的回波将反射回发射者。8. 从屏幕上选择Pacing进入速率菜单允许选择是否打开软硬件速率选项。Pacing阻止接收超出限制的错误，一般在大量数据传输时用。9. 从屏幕上选择Tx Pacing决定发射机软件同步交换是否打开。10. 从屏幕上选择Rx Pacing决定接收机软件同步交换是否打开。11. 从屏幕上选择RTS（发送请求）/CTS（接收请求）并按箭头键从弹出的菜单中选择OFF，ON，IB（接口总线）FULL。12. 从屏幕上选择DTR（数据终端准备）/DSR（数据准备）并按箭头键从弹出的菜单中选择OFF，ON，IB Full。遥控界面概观按System/Inputs可以查看遥控界面设置的情况，从屏幕上选择Remote Interface，Interface Overview
