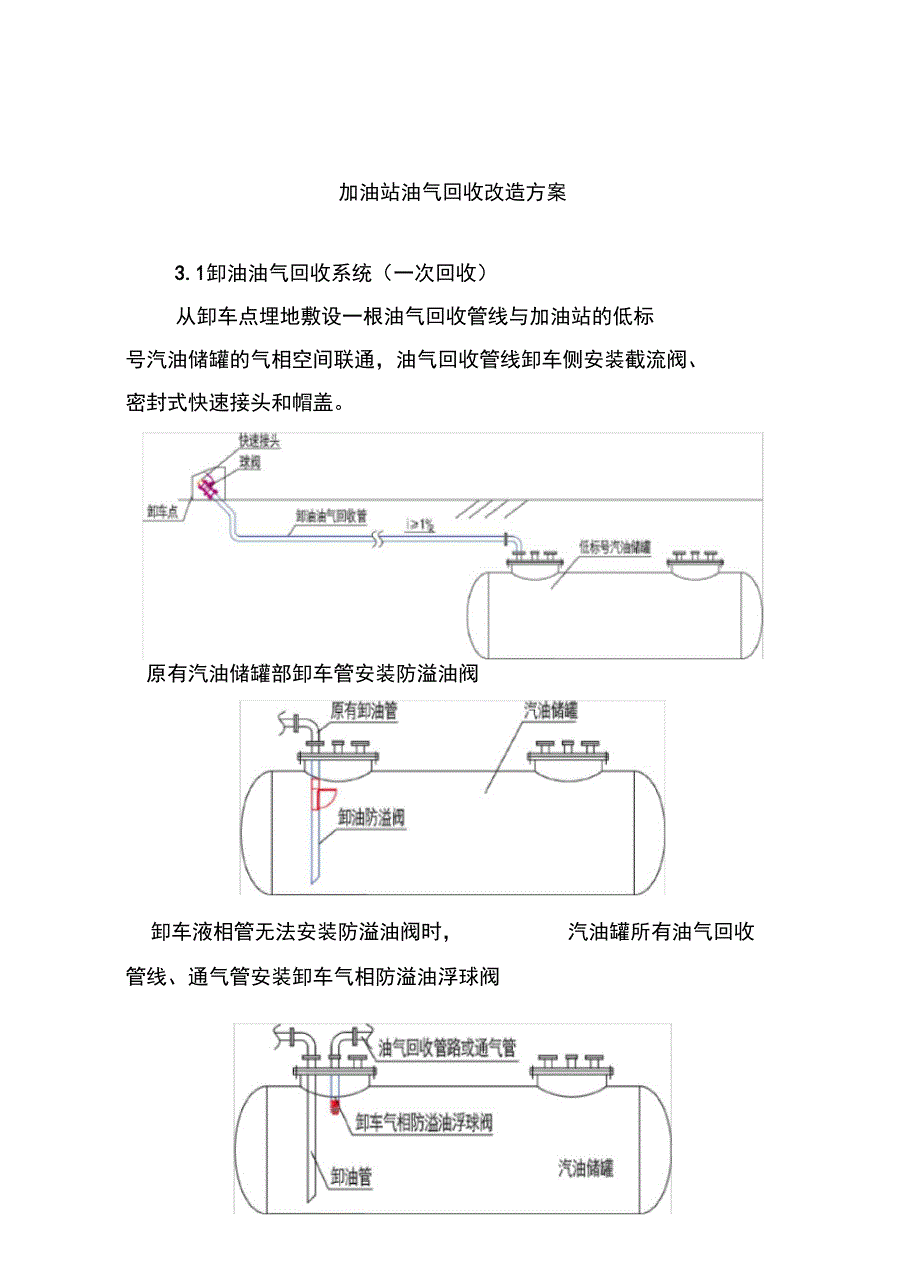

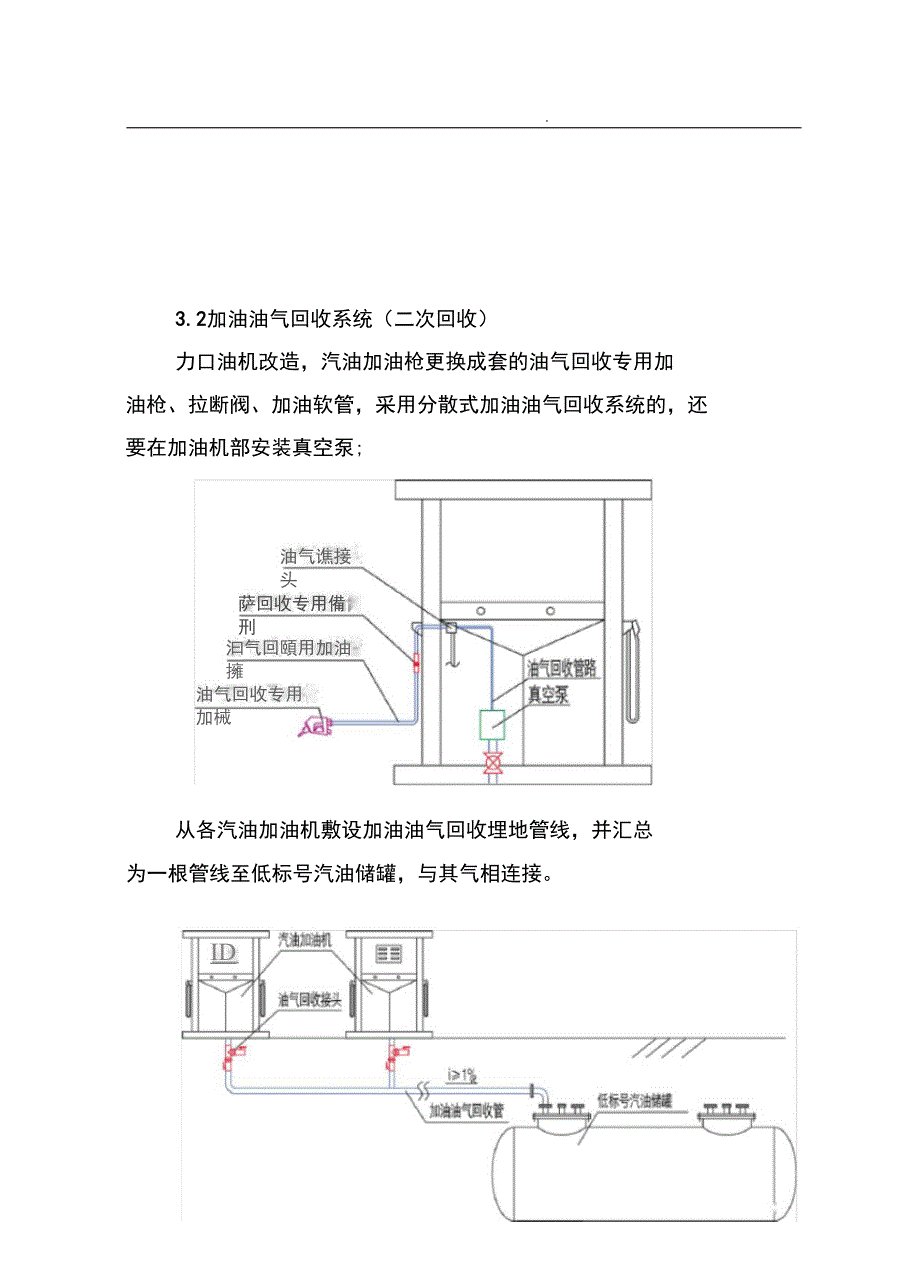

1、加油站油气回收改造方案3.1卸油油气回收系统（一次回收）从卸车点埋地敷设一根油气回收管线与加油站的低标 号汽油储罐的气相空间联通，油气回收管线卸车侧安装截流阀、 密封式快速接头和帽盖。原有汽油储罐部卸车管安装防溢油阀卸车液相管无法安装防溢油阀时，汽油罐所有油气回收管线、通气管安装卸车气相防溢油浮球阀ID3.2加油油气回收系统（二次回收）力口油机改造，汽油加油枪更换成套的油气回收专用加油枪、拉断阀、加油软管，采用分散式加油油气回收系统的，还要在加油机部安装真空泵;油气谯接头从各汽油加油机敷设加油油气回收埋地管线，并汇总为一根管线至低标号汽油储罐，与其气相连接。油气回收专用加械萨回收专用備刑汩气回

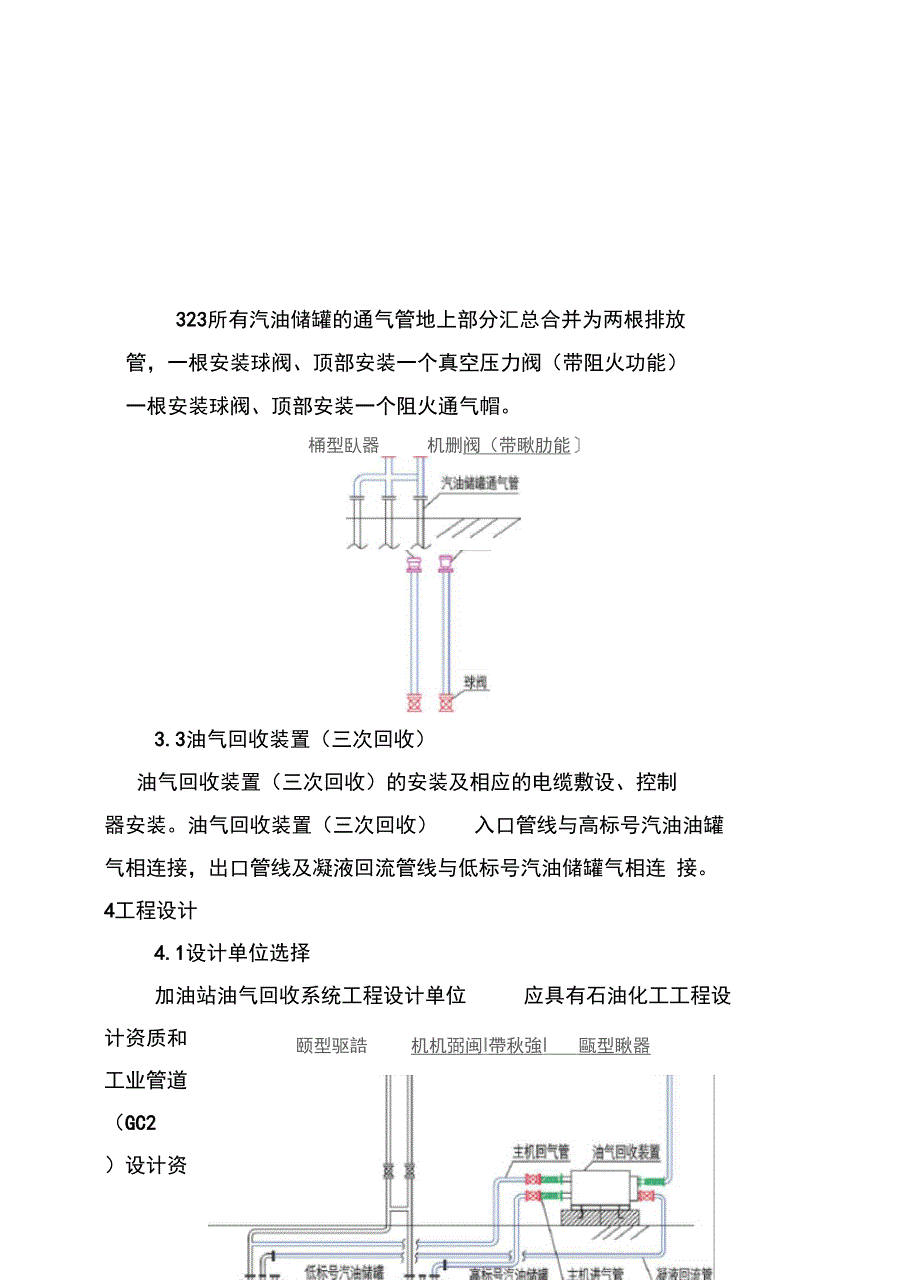

2、頤用加油擁323所有汽油储罐的通气管地上部分汇总合并为两根排放 管，一根安装球阀、顶部安装一个真空压力阀（带阻火功能） 一根安装球阀、顶部安装一个阻火通气帽。桶型臥器机删阀（带瞅肋能3.3油气回收装置（三次回收）油气回收装置（三次回收）的安装及相应的电缆敷设、控制 器安装。油气回收装置（三次回收）入口管线与高标号汽油油罐颐型驱誥机机弼闽I帶秋強I甌型瞅器气相连接，出口管线及凝液回流管线与低标号汽油储罐气相连 接。4工程设计4.1设计单位选择加油站油气回收系统工程设计单位应具有石油化工工程设计资质和工业管道（GC2 ）设计资质的单位承担。4.2现场踏勘工程建设、加管、质安等部门（专业人员）及设计

3、院 等部门人员进行现场踏勘。加油站调研勘察，应了解现有加油站部地埋管路、电缆敷设的走向及埋深。无法提供现场管线资料的现有站，应采取管线探测技术确定现有工艺、电气及给排水管线。工程建设单位 按照经济适用原则和地方政府相关要求，对改造围、改造方式【卸油油气回收系统、加油油气回收系 统（分散式、集中式）、油气排放处理装置】、相关设备设施 改造 提出建议，设计单位据此进行方案设计。4.3设计方案设计院提交的设计方案应包括总图、油气回收流程图及主要设备材料表等技术文件。设计方案由工程建设人员、设计院进行审核。4.4施工图设计设备选型设备选型应遵循安全可靠、技术先进、经济实用、满足排放 标准的原则，并采用

4、安装简洁、方便的、现场改造量少的产品。并注意以下事项：441.2同一区域宜选择同一厂家的设备，便于售后服务。441.2年汽油加油量3000吨以上且汽油枪10条以上的加 油站宜选用集中式加油油气回收系统，其余宜选用分散式加油油气回收系统。根据加油机部空间选择不同类型的加油油气回收技术与设备。如二次回收分散式真空泵宜采用功率较小，可利用加油机原有电源驱动的形式， 不宜另外敷设电源电缆。 为减少储罐 改造量，集中式真空泵宜采用电驱动的真空泵， 不宜采用潜油泵 驱动的真空泵。油气排放处理装置应根据加油站周围环境、场地大小和经营量选择。油气排放处理装置的油气最大处理能力宜为最 大加油量的10%20%。施

5、工图设计设计院依据批复的设计方案进行施工图设计。加油站油气回收管道，应采用符合现行标准输送流体用无缝钢管GB/T8163的无缝钢管，油品管道设计压力不 低于0.6MPa，油气回收管道的设计压力应不小于 0.13 MPa。 不能采用热塑性塑料管道等柔性材料管道。埋地钢制管道外表面的防腐设计，应符合现行标准钢制管道外腐蚀控制规GB/T21447的有关规定。4.424与油罐相连通的所有管道均应坡向油罐。油气回收 管道和油罐通气管横管的坡度不应小于1%。当放坡坡度无法满足上述要求时，可在油气回收管道上加装集液器，且管道坡向集液器坡度不应小于 1%。集液器宜靠近油罐设置。 集液器有效容 积应能满足液阻要

6、求，宜采用DN300钢管制作，集液器油气回 收管道出口应高于进口。4.425卸油和油气回收接口应安装DNIOOmm 的截流阀、密封式快速接头和帽盖， 现有加油站已采取卸油油气排放控制措 施但接口尺寸不符的可采用变径连接，汽油卸油口、柴油卸油口及汽油回气管口应有明显的标识。卸油油气回收主管公称直径不宜小于DN80。4.426加油油气回收系统应采取防止油气反向流至加油枪 的措施。当多台汽油加油机共用1根油气回收管道时，油气回收管道公称直径不应小于DN50。4.427在设计油气回收管路走向时，应尽量避开站原有管 路、电缆敷设。无法避让的，应错层交叉敷设。按照油气回收管 线放坡要求，无法错层交叉的，应

7、在交叉点将油气回收管路分为 两根，交叉管上面敷设一根走气、下面敷设一根走凝结油，然后再汇成一根。4.428在加油机底部与油气回收立管的连接处，应安装一 个用于检测液阻和系统密封性的丝接三通，其旁通短管上应设置公称直径为25mm 的球阀及丝堵，便于检测，不检测时应圭寸闭。4.429汽油油罐应采取卸油时的防满溢措施。宜在原有卸 油管（罐）加装防溢流阀，对于卸油管未经人孔盖直接进罐的加油站，不宜采用在罐卸油管上加装防溢流阀，而应在罐通气管及油气回收管线上加装防溢油浮球阀的设计。油料达到油罐容量 95%时，应能自动停止油料继续进罐。所有汽油储罐的通气管地上部分汇总合并为两根 通气管（均安装球阀），其中

8、一根顶部安装阻火器及呼吸阀、另 一根安装阻火通气帽，通气横管设计高度宜高于地面1.5米；呼吸阀的工作正压宜为 23KPa，工作负压宜为-1.5-2KPa ; 对于乙醇汽油的加油站，两根通气管上应保留干燥器。对暂未要求安装油气排放处理装置的加油站，宜 考虑大于5000吨以上的加油站预留油气排放处理装置管道接口 及配电线路接口。5、工程施工5.1施工和监理单位的选择施工与安装单位应具有化工石油设备管道安装和工业管道（GC2 ）安装资质。5.2施工准备施工前，对施工图纸进行会审并进行现场核对、确认（施工单位应详细了解油气回收改造容，并对所改造的 加油站进行现场勘查，并编制详细的实施方案，方案应重点突

9、出改造过程中安全防护措施、不影响加油作业的具体施工步骤及进度安排。523施工单位编制的加油站油气回收改造施工方案，报监 理单位审批后，报加油站工程建设部门。524工程建设部门，组织对施工方案审核签字同意。加油站主管单位 应同施工与安装单位签订安全协议书 和HSE承诺书，明确双方责任，落实安全措施。应在合同中约 束施工单位不得擅自改动施工设计、油气回收设备及其附件的品牌型号、施工材料等，不得损坏现场设备设施。施工单位入场施工前，须对施工现场和加油站周边环 境进行观测检查，开展防火、防爆、防触电、防窒息、防高空坠 落等危害识别和风险评估，并制定施工安全应急预案，做到一站一预案。进场作业人员要详细了

10、解、掌握实施方案、安全防护 措施及要点，经安全培训合格后方可进场作业。作业前必须进行交底。进场前要进行设计、现场安全 和现场技术交底，加油站长或现场负责人必须参加并接受交底后 方可作业，涉及重大作业或关键作业必须在审批的基础上，有管理人员到场监管。加油站提供预制场地，以便施工方对油气回收管线等 进行预制工作。提供施工用电、用水，设专人在施工现场进行安全监督，提供详实的地下隐蔽工程资料。施工机具应有合格证及检验报告，并配有防护隔离 带、管沟钢盖板等，施工间歇期间恢复加油站正常营业的辅助设 备及材料。施工单位需设现场项目经理，下设专职安全员，特殊工种作业人员须持证上岗（电工、焊工）；加油站设置兼职

11、安全监护人，负责监督。5212加油站站长是加油站油气回收改造施工与安装现场 安全监管第一责任人， 负责施工现场的安全监督检查，发现不安全行为有权责令施工人员立即停止施工并上报。省（市、区）公 司或地市级公司项目组织部门负责对油气回收改造施工加油站 站长的专业培训，确保其具备施工现场安全监管履职能力。5.3工程施工严格按照现行相关施工标准、规进行施工。施工现场安全员、监理、站长或加油站安全监护人不 在现场监护时，不得进行高空、动火、破土和进入受限空间等作业。施工涉及动火、临时用电、进入受限空间、高处作业、 起重、破土等作业，须履行作业许可证审批手续，审批人员必须到现场确认。在此审批围以外的， 施

12、工单位按照有关规定必须自 行履行审批手续。改造过程中，对于与加油站现有的设施进行连接，不 采用焊接方式，对于必须采用焊接的，应采取拆除移至场外焊接。 对于新敷设管线应尽量采用场外预制，减少现场焊接量。535汽油储罐人孔盖改造535.1储罐人孔盖改造宜分别单独改造。将该储罐供油的 加油机停止作业封存，将该罐安装的潜油泵、液位仪、可燃气体报警器的电源线、信号线及静电接地端子断开，拆除该液位计。535.2打开人孔盖所有进出管路法兰，排放管路部存油， 并可靠收集。拆除人孔盖，将罐口、外接管口可靠封闭。535.3站外按设计对人孔盖开孔、焊接各类接管，接管接 口临时加装法兰盖盲死。 焊接作业前应排除该人孔

13、盖上所有管路 部的存油，并进行清理，保证焊接安全。改造完成后，更换人孔盖密封垫，安装人孔盖、保 证密封，恢复管路连接，恢复液位计、可燃气体报警器、潜液泵 电缆，恢复柜各电缆接线，校线无误后恢复供电。 恢复该罐及对应加油机营运。通气管改造通气管改造宜宜分别单独改造且与该罐人孔盖改在 同步进行。若单独作业，应将该储罐供油的加油机停止作业封存， 将该罐安装的潜油泵、液位仪、可燃气体报警器的电源线、信号线及静电接地端子断开。地面引出的通气管线割断应采用人工管刀子切割， 并采用黄油塞封堵，封堵位置位于切断点下 200mm 左右。通气 管切断处进行套丝处理，安装螺纹连接法兰。 通过法兰将通气管恢复。恢复该

14、罐及对应加油机营运。5.363所有通气管加装法兰改造完成后，按照设计，站外 预制汽油通气管的连通管，现场安装通气管的连通管应停止所有 汽油加油枪作业。电缆沟、工艺管沟挖掘施工作业前应同建设方确认站地下管道、电线电缆 等隐蔽工程位置，在地面上进行定位放线，防止施工中造成损坏。537.2电缆沟、工艺管沟挖掘应在加油量小的时段进行， 停止加油站运行，同时须进行安全围护。砼路面切割时，切割机切割深度不应大于砼路面厚 度，并应在切割机上加装切割限深装置。砼路面垫层挖掘时，不宜采用镐、气锤等宜损坏原 有埋地管路、电缆的设备。地面开槽，槽底必须夯实，以保证管道坡度要求。恢复加油站营业时，行车道上的已开挖完或

15、正在开 挖的管沟，应采用加盖钢板，保证加油站正常营业时行车。油气回收管线敷设管线应尽量采用场外预制，现场组对。管线现场组 对焊接时，应在加油少的时段进行，停止加油作业。埋地油气回收管道铺设每完成一个相对独立的管 段，均应及时吹扫和进行压力、坡度测试，合格后方可覆土回填。严禁在管道与加油机和油罐连接状态下进行压力测 试和吹扫。测试合格后应将油气回收管道端口进行临时封堵，防止杂物进入539对加油站原有加油机加装加油油气回收设备的改造工 作，必须由原加油机厂商负责对加油机进行改造，并对改造加油机的整机防爆安全负责。6工程验收6.1加油机改造后，应确保加油机部油气回收管道连接牢固 可靠，无渗漏；接插件

16、接触良好，符合整机防爆性能要求，并取 得指定的检验单位颁发的整机防爆合格证和检测报告。6.2工程竣工后应绘制竣工图，明确标注油气回收管道、电源线、信号线等线路的走向、埋深、长度及与相邻建（构）筑物 的距离。6.3金属管道焊接接头无损检测宜采用超声检测，管道焊接 接头的合格标准为H级；抽查比率不得低于10%，固定焊的接头不得低于40%，且不低于1个。6.4管道系统的压力试验宜以洁净水进行， 油品管道试验压 力应为0.9MPa，油气管道试验压力应为 0.2MPa ;当采用氮气 进行压力试验时，油品管道试验压力应为 0.69MPa，油气管道 试验压力应为 0.15MPa。6.5在环保部门检测前，加油

17、站所在地的分公司的工程建设 部门应组织施工单位、设备供应商 对油气回收系统整体进行自 检，确保油气回收系统密闭性、液阻、气液比等技术指标符合要求，再申请环保部门验收。6.6加油站油气回收验收遵照加油站大气污染物排放标 准GB 20952 - 2007中相关规定进行。加油站油气回收系统 需进行验收项目包括油气管线液阻测试、密闭性检测及气液比检测等检验容（详见附录）。6.7施工单位自检合格后，加油站所在单位验收。6.8提交的验收技术资料设计资料：油气回收系统施工图、图纸会审记录、设 计变更记录、工程竣工图。设备资料：加油油气回收设备清单及技术说明书、加 油油气回收设备气液比自检报告、油气回收系统分

18、项密闭性自检报告、油气排放处理装置清单及技术说明书、油气排放处理装置排放浓度自检报告、 地下油气回收管道液阻自检报告、设备安装确认单。施工资料：施工单位资质文件及证照复印件、施工组 织设计方案及工期、 质量目标、开工报告、 岗位工种作业证复印 件、特殊作业许可证、监理报告、隐蔽工程验收记录、施工交底 记录、竣工报告、政府部门验收资料。7安全保证措施7.1通用要求施工人员、监理人员应遵守相关及建设单位安全管理 规定。施工现场监理人员、 施工单位项目负责人和双方安全员应 挂牌上岗。施工人员着装应符合劳动保护要求。并且任何人进入 现场必须佩戴安全帽，无关人员严禁进入施工现场围。施工作业前要进行安全教

19、育，考试合格后方可持证上 岗，并做好记录。施工前加油站站长应检查消防器材合格有效并按要 求摆放到位，做到取用方便。工人穿戴的工作防用品应防静电； 严禁将烟、打火机、 手机等危险物品带到加油站； 施工过程中一律使用防爆工具， 如 铜板手、铜榔头等。施工现场一旦发现安全隐患，须立即停止作业，马上 上报，待隐患消除后方可继续进行施工作业。施工单位要和建设单位共同做好加油作业和施工作 业的协调统筹工作，尽量避免在加油、卸油与施工作业同时进行。7.2临建工程施工前应对加油站施工区域进行围挡并设置安全警 示标志，夜间应设置警示灯。设置临时预制区域，动火作业应远离加油站。站布设临时施工用电设施时，应采取必要

20、的防护措 施。夜间施工应设置足够的防爆光源。7.3工艺施工安全控制气相管线安装安全控制管线在油站外进行预制，现场组对焊接管线时， 应对周围进行安全围挡，并对地漏、下水井等部位进行遮盖；动火作业前， 应对作业点周围进行检查，符合安全要求后才能进行动火作业； 水压试验时应严格安全操作规程，严禁超压。732储罐改造安全控制编制改造专项方案时，要对现场进行详细踏勘，查找隐患点， 制定隐患措施；开工前应上报专项方案，经审批后实施；作业前 办理作业票；作业前对作业人员进行安全技术培训和安全技术交 底；在拆卸人孔法兰及管线设备时应使用合格的防爆工具，严禁使用易产生火花的铁质工具。7.4动土作业安全控制措施在

21、开挖电缆沟及气相管线沟前，应与业主及时沟通， 详细了解地下工艺管线及电缆的走向及深度。检查是否切断施工区域的电源。切割硬化地面及风镐破除作业时采用冷却水保护，以 免产生火花。过路沟槽在停止施工后，铺设钢板，保证车辆可以通 行；其它沟槽应拉警戒线，并挂醒目标识。大风或风向朝向罐区时禁止动火作业。附录 A（规性附录）液阻检测方法A.1 适用围本附录适用于加油机至埋地油罐的地下油气回收管线液阻检测，并应对每台加油机至埋地油 罐的地下油气回收管线进行液阻检测。特别注意：检测时应严格执行加油站有关安全生产的规定。A.2 检测原理和概述以规定的氮气流量向油气回收管线充入氮气，模拟油气通过油气回收管线。用压

22、力表或同等装置检测气体通过管线的液体阻力，了解管线因各种原因对气体产生阻力的程度，用来判断是否影响油气回收。A.3偏差和干扰相关油气管线的任何泄漏会导致液阻测量值偏低。如果等待氮气流量稳定的时间少于30s就开始检测，会产生错误的液阻测量值。A.4 检测设备氮气和氮气瓶。使用商用等级氮气，带有两级压力调节器和一个6.9kPa泄压阀的高压氮气瓶。压力表。使用 、和描述的压力表。A.1所示）。秒表。使用描述的秒表。A. 4.5 三通检测接头。预留在加油油气回收立管上用来检测的设备（参见图A.2 所示）。A. 4.6 软管。用于液阻检测装置氮气出口与三通检测接头的连接，通过软管向油气回收管线充入氮气。

23、接地装置。设备和安装方法应符合有关规定。亂咒出口t与三罐检削接头连接）压力农碱T人口接头浅圧阀图A.1液阻和密闭性检测装置示意图锁幽三通预留三通检测接头必称2径25mm图A.2三通检测接头示意图A. 5灵敏度、围和精度A. 5.1提供的压力表应能够测量液阻最大值和最小值。和描述了推荐的机械式或电子式压力表的量程围。A. 5.2 机械式压力表表盘最小直径100mm，满量程围0250Pa，精度为满量程的2%，最小刻度5Pa。A. 5.3电子式压力测量装置满量程围02.5kPa，精度为满量程的0.5% ;满量程围05.0kPa ,精度为满量程的0.25%。A. 5.4 浮子流量计的量程围为0100L

24、/min ，精度为满量程的 2%，最小刻度2L/min。A. 5.5 秒表精度在0.2s之。A. 5.6 所有计量仪器应按计量标准校准。A. 6 检测程序A62通过软管将液阻检测装置与三通检测接头连接。A. 6.3氮气瓶接地，将氮气管与液阻检测装置的氮气入口接头连接。A. 6.4开启对应油罐的卸油油气回收系统油气接口阀门。A. 6.5 如检测新、改、扩建加油站，应在油气管线覆土、地面硬化施工之前向管线注入10L汽油。A. 6.6开启氮气瓶，设置低压调节器的压力为35kPa。用浮子流量计控制阀调节氮气流量，从表1中最低氮气流量开始，分别检测3个流量对应的液阻。在读取压力表数值之前，氮气流量稳定的

25、时间应大于30s。A. 6.7 如果3个液阻检测值中有任何1个大于表1规定的最大压力限值，则加油站液阻检测不合格。如果因压力表指针抖动无法确定检测数值时，则认定液阻检测不合格。A. 6.8取下三通检测接头上连接的软管，恢复原来油气回收管线的连接。A. 6.9关闭对应油罐的油气接口阀门。A. 7 检测记录油气回收管线液阻检测结果记录参见附录F中的表F.1。（规性附录）密闭性检测方法B.1 适用围本附录适用于加油站油气回收系统密闭性检测。特别注意：检测时应严格执行加油站有关安全生产的规定。B.2 检测原理和概述用氮气对油气回收系统加压至500Pa，允许系统压力衰减。检测5min后的剩余压力值与表2

26、规定的最小剩余压力限值进行比较，如果低于限值，表明系统泄漏程度超出允许围。对新、改、扩建加油站，该检测应在油气回收系统安装完毕达到使用要求后进行。检测在加油油气回收立管处进行。B.3 偏差和干扰只能用气态氮气进行检测。充入系统的氮气流量超过100L/mi n会引起检测结果的偏差。如果油气回收系统装有处理装置，检测时应关闭收集单元和处理装置的电源。如果在这项检测之前的24h进行过气液比检测，那么密闭性检测结果将无效。电子式压力计存在热偏差，至少应有15min的预热过程，接着还要做5min的漂移检查。如果漂移超过了 2.5pa，此仪器将不能使用。若油气回收管线上使用了单向阀或采用的真空辅助装置使气

27、体在系统中不能反向导通而影响整个系统进行密闭性检测时，应设置一段带有切断阀的短接管路。B.4 检测设备B.4.1氮气和氮气瓶。同A.4.1。B.4.2压力表。使用 B.5.1、B.5.2描述的压力表。B.4.3浮子流量计。同A.4.3，与压力表共同组装成密闭性检测装置（参见图A.1所示）。B.4.4秒表。同A.4.4。B.4.5三通检测接头。同 A.4.5。B.4.6软管。同A.4.6。B.4.7接地装置。同A.4.7。B.4.8泄漏探测溶液。任何能用于探测气体泄漏的溶液，用于检验系统组件的密闭性。B. 5灵敏度、围和精度B.5.1机械式压力表表盘最小直径100mm，量程围0750Pa，精度为

28、满量程的2%，最小刻度25Pa。B.5.2电子式压力测量装置满量程围02.5kPa，精度为满量程的 0.5% ;满量程围05.0kPa，精度为满量程的0.25% 。B.5.3单体油罐的最小油气空间应为3800L或占油罐容积的25% ,二者取较小值。连通油罐的最大合计油气空间不应超过 95000L。以上均不包括所有油气管线的容积。B.5.4充入的氮气流量围为 30100L/min 。B.5.5浮子流量计同A.5.4。B.5.6秒表同A.5.5。B.5.7所有计量仪器应按计量标准校准。B. 6检测前程序B.6.1应遵循下列安全警示：B.6.1.1只允许使用氮气给系统加压。B.6.1.2应安装一个6

29、9kPa的泄压阀，防止储罐压力过高。B62 如果不遵循以下的时间和行为限制，将会导致该检测结果无效。B. 在检测之前的24h没有进行气液比的检测。B. 在检测之前3h或在检测过程中，不得有大批量油品进出储油罐。B. 在检测之前30min和检测过程中不得为汽车加油。B. 检测前30min计时，同时测量储油罐油气空间的压力，如果压力超过125Pa，应释放压力。完成30min计时后，在向系统充入氮气之前，如果有必要，应再次降低储油罐油气空间压力，使其不超过125Pa。B. 所检测的加油站应属于正常工作的加油站。检查压力/真空阀是否良好，处理装置是否关闭，所有加油枪都正确地挂在加油机上。B. 6.3

30、 测量每个埋地油罐当前的储油量，并且从加油站记录中获得每个埋地油罐的实际容积。用实际容积减去当前的储油量，计算出每个埋地油罐的油气空间。B. 6.4确认储油罐的油面至少比浸没式卸油管的最底部出口高出100mm。B. 6.5 如果排气管上安装了阀门，要求在检测期间全部开启。B. 6.6 检测在油气回收管线立管处进行，打开被检测加油机的底盆，找到预留的三通和检测接头。B. 6.7所有的压力测量装置在检测之前应使用标准压力表或倾斜压力计进行校准。分别对满量程的20%、50%和80%进行校准，精度应在每个校准点的2%之，校准频率不超过 90d。B. 6.8 用公式B.1计算将系统加压至 500Pa大约

31、所需要的时间。B. 6.9用软管将密闭性检测装置与氮气瓶、三通检测接头连接。开通短接管路上的切断阀。读取油罐和地下管线的初始压力，如果初始压力大于125Pa，通过释放压力使油罐和地下管线的压力小于125Pa。B. 6.10任何电子式压力计在使用前应先做预热和漂移检查（见。B. 7检测程序调节氮气流量在 30100L/min 围，开启秒表。充压至约 550Pa，在充压过程中如果到达500Pa所需的时间已超过公式 B.1计算值的2倍，则停止检测，说明系统不具备检测条件。B. 7.2 充压至约550Pa时关闭氮气阀门，调节泄压阀使压力降至500Pa初始压力时开启秒表。B. 7.3 每隔1min记录1

32、次系统压力。5min之后，记录最终的系统压力。根据加油站的安全规定释放油气回收系统压力。取下三通检测接头上连接的软管，恢复原来油气回收管线的连接。如果油气回收系统由若干独立的油气回收子系统组成，那么每个独立子系统都应做密闭性检测。B.8 检测后程序将5min之后的系统压力检测值与表2最小剩余压力限值进行比较，判定加油站是否符合标准。如果实际油气空间数值处于表2中所列两油气空间数值之间时，用插公式B.2计算最小剩余压力限值。B.9 计算公式将系统油气空间的压力从OPa提高到500Pa所需的最少时间通过公式B.1计算：4 V t (B.1)265 F式中：t将系统中油气空间的压力提高至500Pa所

33、需的最少时间；V检测所影响的油气空间，L;F充入系统的氮气流量，L/min ;265 压力和油气空间转换系数。如果实际油气空间数值处于表2中所列两油气空间数值之间时，用插公式B.2计算最小剩余压力限值：(V Vn)(Pni Pn)Vn 1 VnPnB.2 )式中：P 实际油气空间对应的最小剩余压力限值，Pa;V 实际油气空间数值，L;Vn 表2中小于且与实际油气空间数值V相邻的值，L ;Vn+1 表2于且与实际油气空间数值V相邻的值，L;Pn 表2中与Vn对应的最小剩余压力限值，Pa；Pn+1 表2中与Vn+1对应的最小剩余压力限值，Pa。B.10 检测记录密闭性检测结果记录参见附录F中的表F

34、2。（规性附录）气液比检测方法C. 1适用围本附录适用于加油站加油油气回收系统的气液比检测。特别注意：检测时应严格执行加油站有关安全生产的规定。C. 2 检测原理和概述在加油枪的喷管处安装一个密合的适配器。该适配器与气体流量计连接，气流先通过气体流量计，然后进入加油枪喷管上的油气收集孔。所计量的气体体积与加油机同时计量的汽油体积的比值称为气液比。通过气液比的检测，可以了解油气回收系统的回收效果。C. 3偏差和干扰C. 3.1 如果加油枪喷管与适配器因各种原因不能良好的匹配，则不能进行检测。C. 3.2 如果被检测加油枪的加油流量不能达到20L/mi n以上，则不能进行检测。C. 3.3 如果

35、与被检测加油枪共用一个真空泵的其他加油枪被密封了，会使检测结果产生偏 差。C. 3.4 如果被检测的加油枪使汽油进入检测装置，则此加油枪的气液比检测值将被认作无 效。C. 3.5 检测前，不要排空加油软管气路和加油机油气管中的汽油，否则将使检测结果产生 偏差。C. 3.6 在气液比检测之前，气液比适配器的0型圈应正确润滑，否则将使检测结果产生偏差。C. 4检测设备C. 4.1适配器。使用一个和加油枪匹配的气液比适配器，该适配器应能将加油枪的油气收集孔隔离开，并通过一根耐油软管与气体流量计连接，适配器安装参见图C.1所示。C. 4.2气体流量计。使用涡轮式或同等流量计测量回收气体体积，气体流量计

36、安装参见图C. 1所示。C. 4.3 气体流量计入口三通管。三通管用于连接油气回路管和气体平衡管（参见图C.1所示）。C. 4.4 液体流量计。使用加油机上的流量计测量检测期间所加汽油的体积。C. 4.5 检测用油桶。满足防火安全的便携式容器，用于盛装检测期间所加出的汽油，材料和使用应满足消防安全要求。检测用油桶及配套管线、部件参见图C.2和图C.3所示。C. 4.6 秒表。同 。C. 4.7 润滑剂。油脂或喷雾型润滑剂，确保气液比适配器0型圈和加油枪喷管间的密封。頁空辅助式 呦加池枪配壽的初尺枪的范线 金鞘内栓20朗！WT K.IOOO -NOO:m:气体流竜计空q和油工空q和油气 收集扎加

37、汕凹收气悴平裕请 最小内径因血p 长度 150-4501C1油吒枪测用河用图C.2检测用油桶部件安装示意图连接气液比适 暫器的加涪枪盪接气怖腔呈计的油汎辻换公称网轻如1000-180 Dera也搖応it妙旳性找 公軸内径加”2：；urn t：矍 ioxb I not竹道内径 至严50(mi门导向地囿图C.1气体流量计和气液比适配器安装示意图图C.3气液比检测装置安装安装示意图力/真咿衣CQ-1245Ffl低用端【1射节阀吒该比适民器 殆ff釉扎吸耳球或或仝尖丄蚀帯苗袖气孔列桂21n图C.4气液比适配器泄漏检测装置安装示意图C.5灵敏度、围和精度C.5.1气体流量计最小量程不大于10L/min，

38、最大量程围120厂T400L/min，分辩率小于0.2L，精度为读数的土气体流量为7.5L/min和375L/min 时的压降值分别不大于10Pa和 175Pa 。C.5.2连接适配器和气体流量计的软管长度在10001800mm围。C.5.3气体流量计入口连通管的径至少50mm，连通管进气管道长度在150450mm 围。C.5.4检测用油桶容积至少80L。C.5.5秒表同A.5.5。C.5.6所有计量仪器应按计量标准校准。C.6检测前程序在开始下面的检测程序之前，按照评估报告列出的油气回收系统设备清单进行逐项检 查，如缺项则不能进行气液比检测。C61 按图C.3安装检测用油桶部件和气体流量计，

39、保证接地装置正确连接。如果有其他加油枪与被检测加油枪共用一个真空泵，气液比检测应在其他加油枪都 没有被密封的情况下进行。气体流量计每年至少校准1次，每次维修之后也应进行校准，校准的流量分别为15、30和45L/min ，应保存一份最近的校准记录。确保加油枪喷管与检测用油桶上的加油管之间是密封的。检查气液比适配器上的 0型圈是否良好和完全润滑。按图C.4所示，用一个替代喷管与气液比适配器连接，目的是对气液比适配器进行一次检测前泄漏检查。产生一个1245Pa的真空压力后，开启秒表，并在接触面和其他潜在的泄漏点喷上泄漏探测溶液。应没有气泡生成，或3min之后真空压力保持在 1230Pa以上。 没有通

40、过泄漏检查的检测装置不能用于气液比检测。检测前检查压力/真空阀是否良好，处理装置是否关闭。装配好检测用油桶和气液比检测装置之后，向油桶中加油1520L，使油桶具备含有油气的初始条件，在每个站开始检测之前都应完成这项初始条件设置。C.7检测程序依次检测每支加油枪的气液比。按图C.3正确连接气液比适配器和加油枪喷管，将加油枪的油气收集孔包裹起来，并且确保连接紧密。在表F.3中记录每次检测之前气体流量计的最初读数。将秒表复位。将加油机上的示值归零。确定检测时的加油流量。安装在线监测系统的加油站，将加油枪分别开启至加油机允许的最大流量和 2030L/min围的某一流量，每支加油枪获得2个气液比；未安装

41、在线监测系统的加油站，仅将加油枪开启至加油机允许的最大流量，每支加油枪获得1个气液比。开始往检测用油桶中加油，确保在加油过程中加油枪喷管与检测用油桶（确定已经接地）上的加油管之间是密封的。当加油机开始加油时开启秒表。加入1520L汽油。同时停止秒表计时和加油。每一次检测之后在表 F.3中记录以下信息：a）加油机编号；b）汽油标号；c）加油枪的型号和序列号；d）气体流量计的最初读数，L；e）加油机流量计上的最初读数，L ；f）气体流量计的最终读数，L；g）加油机流量计上的最终读数，L ；h）加油时间，s。如果按公式C.1计算出的气液比在标准限值围，则被测加油枪气液比检测达标。如果气液比不在标准限

42、值围，而气液比检测值与限值的差小于或等于0.1时，应再做2次气液比检测，但之间不要对加油管线或油气回收管线做任何调整。为了保证测量的 准确，允许对气液比检测装置进行必要的调整，包括气液比适配器和加油枪。如果对气液比检测装置进行了调整，那么这条枪前一次的检测结果作废。对3次检测结果做算术平均。如果气液比平均值在给出的限值围，贝U该加油枪气液比检测达标。如果平均值在限值围之外，说明该加油枪气液比检测不达标。油点气液比检测不达标。为了避免汽油的积聚，在每次检测之后，将气体流量计和检测用油桶部件之间软管， 以及气液比适配器和气体流量计之间软管中凝结的汽油排净。C.8检测后程序从加油枪上拆下气液比适配器
