1、目 录1. 编制依据及编制目的31.1编制依据31.2编制目的42. 工程概况42.1工程建设概况42.2建筑设计概况42.3结构设计概况52.4建筑情况62.5专业设计概况72.6工程特点难点及重点72.6.1工程特点72.6.2工程难点和重点73. 指导思想84. 工程管理目标84.1工期目标84.2 质量目标84.3平安生产目标84.4科技目标84.5绿色施工目标85. 施工部署85.1施工管理组织方框图85.2施工现场总平面布置图95.3施工部署95.4空间部署95.5施工顺序95.6劳动力方案105.7机械设备进场方案115.8 材料进场方案126. 施工准备137. 施工方法137

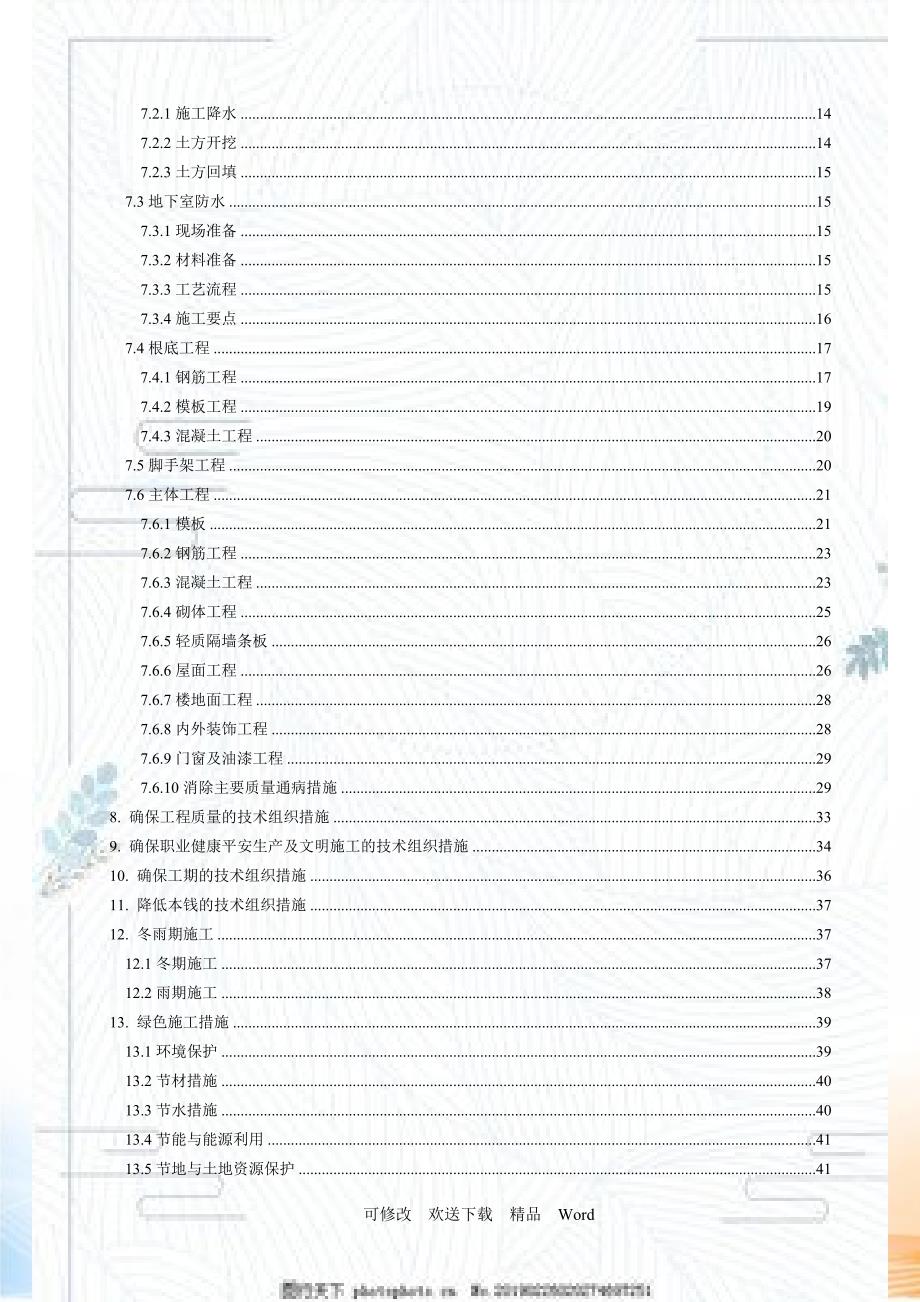

2、1施工测量137.1.1测量放线137.1.2水准控制137.1.3轴线垂直传递137.1.4沉降观测147.2施工降水土方开挖与回填147.2.1施工降水147.2.2土方开挖147.2.3土方回填157.3地下室防水157.3.1现场准备157.3.2材料准备157.3.3工艺流程157.3.4施工要点167.4根底工程177.4.1钢筋工程177.4.2模板工程197.4.3混凝土工程207.5脚手架工程207.6主体工程217.6.1模板217.6.2钢筋工程237.6.3混凝土工程237.6.4砌体工程257.6.5轻质隔墙条板267.6.6屋面工程267.6.7楼地面工程287.

3、6.8内外装饰工程287.6.9门窗及油漆工程297.6.10消除主要质量通病措施298. 确保工程质量的技术组织措施339. 确保职业健康平安生产及文明施工的技术组织措施3410. 确保工期的技术组织措施3611. 降低本钱的技术组织措施3712. 冬雨期施工3712.1冬期施工3712.2雨期施工3813. 绿色施工措施3913.1环境保护3913.2节材措施4013.3节水措施4013.4节能与能源利用4113.5节地与土地资源保护4114. 四新技术应用42附图143南阳市全科医生临床培养基地儿童医院及妇幼保健院综合楼工程施工组织设计1. 编制依据及编制目的1.1编制依据本施工组织设计

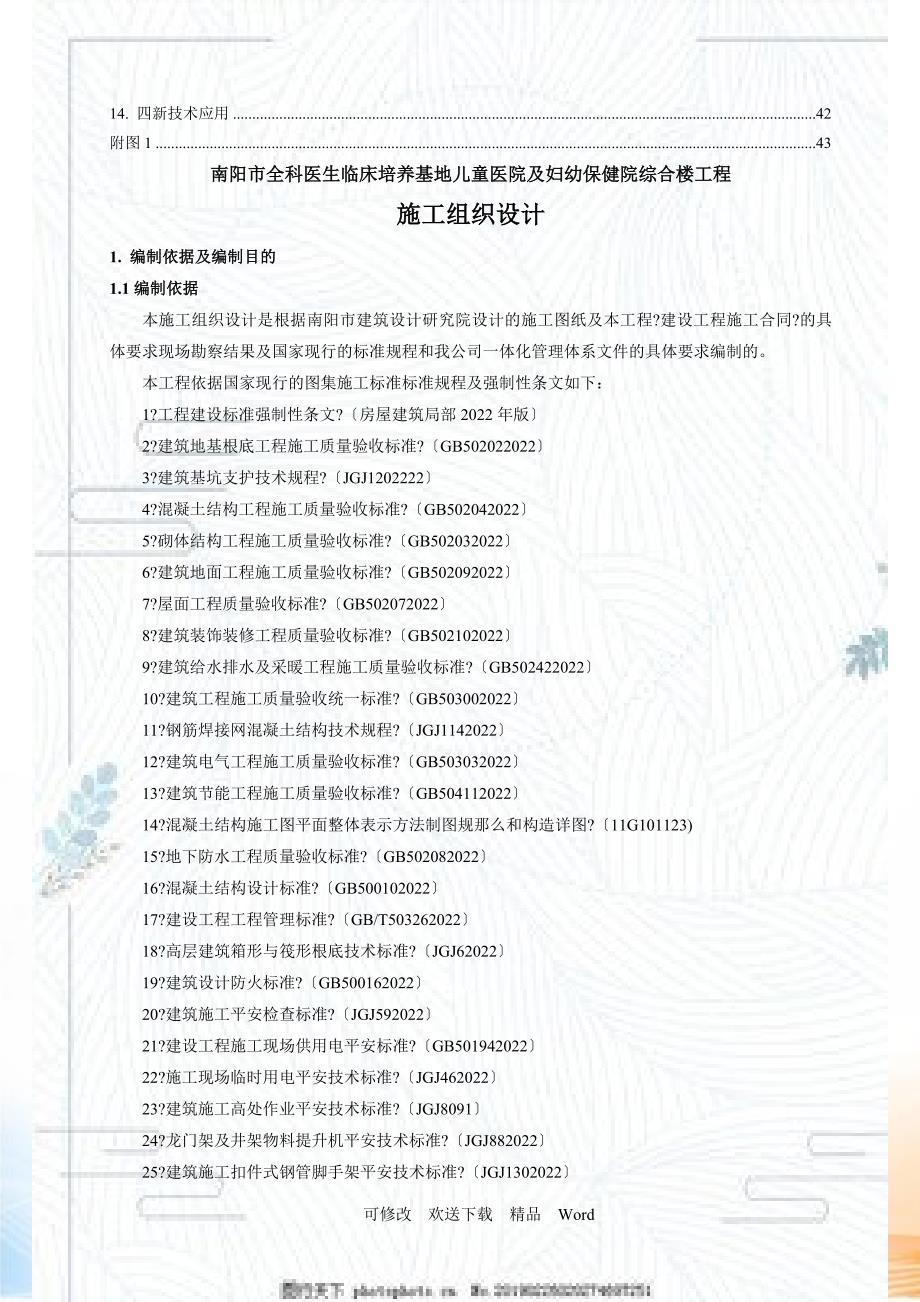

4、是根据南阳市建筑设计研究院设计的施工图纸及本工程?建设工程施工合同?的具体要求现场勘察结果及国家现行的标准规程和我公司一体化管理体系文件的具体要求编制的。本工程依据国家现行的图集施工标准标准规程及强制性条文如下:1?工程建设标准强制性条文?房屋建筑局部2022年版2?建筑地基根底工程施工质量验收标准?GB5020220223?建筑基坑支护技术规程?JGJ12022224?混凝土结构工程施工质量验收标准?GB5020420225?砌体结构工程施工质量验收标准?GB5020320226?建筑地面工程施工质量验收标准?GB5020920227?屋面工程质量验收标准?GB5020720228?建筑装饰

5、装修工程质量验收标准?GB5021020229?建筑给水排水及采暖工程施工质量验收标准?GB50242202210?建筑工程施工质量验收统一标准?GB503002022 11?钢筋焊接网混凝土结构技术规程?JGJ114202212?建筑电气工程施工质量验收标准?GB50303202213?建筑节能工程施工质量验收标准?GB50411202214?混凝土结构施工图平面整体表示方法制图规那么和构造详图?11G101123)15?地下防水工程质量验收标准?GB50208202216?混凝土结构设计标准?GB500102022 17?建设工程工程管理标准?GB/T50326202218?高层建筑箱形与

6、筏形根底技术标准?JGJ6202219?建筑设计防火标准?GB50016202220?建筑施工平安检查标准?JGJ59202221?建设工程施工现场供用电平安标准?GB501942022 22?施工现场临时用电平安技术标准?JGJ462022 23?建筑施工高处作业平安技术标准?JGJ809124?龙门架及井架物料提升机平安技术标准?JGJ88202225?建筑施工扣件式钢管脚手架平安技术标准?JGJ1302022除以上注明的外,其余均按现行国家有关法律法规规程标准强制性条文及工艺标准进行施工。1.2编制目的本施工组织设计编制的目的是经过合理的筹划和组织优化,提供一份完整的施工纲领性文件,用以

7、指导工程的协调施工与管理,确保南阳市全科医生临床培养基地儿童医院及妇幼保健院综合楼工程优质高效平安文明地完成施工,到达合同约定的质量目标和工期要求,顺利地交予建设单位使用,表达我公司优质高速老实信用的企业精神。2. 工程概况2.1工程建设概况工程建设概况一览表工程名称南阳市全科医生临床培养基地儿童医院及妇幼保健院综合楼建筑面积57523.03 m地下5758.97m建筑层数地下2层地上51764.06m地上20层根底形式筏形根底结构形式框架剪力墙结构建筑总高度81.1m地基根底CFG桩复合地基建设地址南阳市工农路北段西侧南阳市中心医院院内建设单位南阳市中心医院设计单位南阳市建筑设计研究院勘察单

8、位河南省地矿建设工程集团监理单位中汽智达洛阳建设监理施工单位河南天工建设集团2.2建筑设计概况建筑设计概况一览表建筑面积地下5758.97m各局部使用功能层数标高使用功能地上51764.06m地下12层3.9m车库设备用房建筑层数地下2层,地上20层建筑檐高主体建筑物:81.10m110层5.2m3.6m妇幼保健院0.000标高124.400m黄海高程根底筏板梁板式筏型根底“L型1115层3.6m儿童医院根底埋深9.9m防水设计地下室防水等级1级1620层3.6m3.9m全科医生临床培养基地屋面防水等级2级厨卫间聚氨酯防水外装修做法干挂石材,干挂铝塑复合板,玻璃幕窗内装修做法耐磨楼面,陶瓷地砖

9、楼面防火设计防火等级:一级2.3结构设计概况结构设计概况一览表结构形式基 础CFG桩复合地基梁板式筏形根底*根底主 体现浇钢筋混凝土框架剪力墙结构屋 面现浇钢筋混凝土平屋面土质水位基底以上土质分层情况分为五层,自上而下分别为杂填土素填土粗砂含砾粗砂,粉质粘土。地下水位埋深9.311m地下水水质对根底钢筋混凝土有微腐蚀性地 基地基承载力标准值持力层以下土质类别泥质粗砂粉质粘土复合地基承载力480kpa混凝土强度等级垫层C15防水保护层C20细石混凝土根底筏板C45抗渗等级P6地下室外墙C45抗渗等级P6墙柱根底49.57mC5049.5756.77 mC4556.7763.690 mC4063.

10、97071.17 mC3571.17079.970 mC30梁板根底79.97mC30雨篷构架等外露构件C25其余未注明现浇构件C25抗震等级工程抗震设防烈度7度框架抗震等级一级剪力墙抗震等级一级钢筋连接直螺纹连接搭接连接结构断面尺寸根底底板厚度筏板1.50m剪力墙厚度350300250楼梯楼梯结构形式现浇钢筋混凝土楼梯填充墙:非承重的外围护砌体及局部内隔墙采用加气混凝土砌块,电梯井道四周墙体采用水泥砖墙,一层放射及磁共振四周墙体采用烧结页岩砖砌筑,其余内隔墙为轻质内墙条板。卫生间墙体底部均做200高C20素混凝土翻沿,加气混凝土砌块构造和技术要求详见03J104;轻质条板隔墙下设200高C2

11、0细石混凝土止水台,墙体构造和技术要求详见03J113。钢筋:钢筋采用HPB300HRB335 HRB400级,型钢及钢板采用Q235钢,所有钢材必须符合国家建筑用钢标准,并经抽样复试合格前方可使用。预埋件锚筋吊环采用HPB300级钢筋,严禁使用冷加工钢筋,埋入混凝土深度依据图纸及标准施工,并应绑扎在钢筋骨架上。混凝土:本工程根底主体全部采用泵送商品混凝土。焊条:HPB300钢筋采用E4303型焊条,HRB335HRB400钢筋采用E5003型焊条。2.4建筑情况外墙:裙楼立面干挂花岗岩石材和中空玻璃幕墙,主楼立面干挂仿石材铝塑复合板。外墙采用JZC无机活性保温浆料保温系统。内墙:面砖防水内墙

12、面用于婴儿洗澡间卫生间;干挂花岗岩内墙面用于一层门厅和二三层中厅及柱面;四层及以上电梯前厅粘贴花岗岩;轻质墙板为刮腻子涂料墙面;其余为抹灰刷涂料内墙面。病房为面砖墙裙,高1.35m。楼地面:地下车库楼面为防油细石混凝土楼面;地下配电室及消防控制室为防静电地板;电梯前厅及一层门诊大厅与门诊大厅相通的等候候诊大厅等为花岗石楼面;办公室标准层各护理单元学员宿舍等为陶瓷地砖楼面。吊顶:主楼病房及卫生间采用轻钢龙骨纸面石膏板平贴铝塑板吊顶;一层中厅采用铝合金格栅吊顶;裙楼电梯厅走廊PICU收费药房候诊检验科输液区采用铝合金封闭式条型板吊顶。屋面:屋面防水等级为二级。门窗:建筑外门窗抗风压性能等级不应低于

13、2级,气密性能等级不应低于6级,水密性能等级不应低于1级,保温性能不应低于6级。防火门窗防火卷帘均为消防部门认定的厂家合格成品。卫生间门应在下部距地面设20mm的缝隙。2.5专业设计概况专业设计概况一览表给排水采暖系统室内给水系统排水系统雨水系统。通风系统空调系统,通风系统。电气系统供电干线电气动力电气照明;火灾自动报警系统平安技术防范系统防雷与接地,照明插座及配电系统。电 梯共有电梯15部,扶梯两部。2.6工程特点难点及重点2.6.1工程特点1根底大,根底筏板呈不规那么“L型,根底筏板厚度达1.5m。2基坑深,筏板基准底标高为9.9m,最深处集水坑底标高为12.5m。3高架模,门厅部位层高1

14、5.6m,地下室机械立体停车库升降机轨道处层高8.1m,对支模架支撑系统搭设要求高。4功能复杂,设备安装新风空调系统智能停车等配套工程多。5现场分包工程多,交叉作业多,综合协调工作量大。以上工程特点要求总承包单位有较高的管理和协调水平,不仅要采取先进科学的施工方法,还要合理安排各配合单位的施工程序及各工种各工序各工艺的网络搭接顺序,保证施工平稳有序进行。2.6.2工程难点和重点1施工现场非常狭窄且人员通行不便,给材料的进出场材料堆放及施工机具设备的布置带来了较大的困难,同时也给施工平安带来了较大隐患。2地下水位高,为根底施工带来了较大隐患。3浇筑大体积混凝土时,采取技术组织等措施控制混凝土内外

15、温差,对防止混凝土产生裂缝至关重要。4场地狭窄,土方开挖基坑支护难度大,需采取技术组织等措确保平安。5根底主体结构上下跨局部标高变化较大。6梁板墙柱楼梯混凝土强度等级差异较大,需采取技术组织措施,确保各构件混凝土强度等级。7本工程呈不规那么形状,测量放线难度较大。8本工程为临床医生培训基地和医疗综合性建筑,确保建筑各功能实现。9工期紧,确保工程工期目标实现。10交叉作业多,综合协调工作量大。3. 指导思想公司将本工程列为重点工程,选派施工经验丰富技术水平高业务熟练重质量守信誉的工程经理及工程管理人员负责本工程现场的施工组织及管理工作。施工中积极采用新技术新工艺新材料新设备,精心组织科学管理。始

16、终坚持“百年大计,质量第一的原那么,确保工程按设计及现行标准规程的要求,优质高速高效平安地完成施工任务。4. 工程管理目标4.1工期目标本工程合同工期总日历天数为880天。 4.2 质量目标工程质量到达国家建筑安装工程验收标准合格标准,并确保整体工程到达“中州杯。4.3平安生产目标杜绝重伤以上事故发生,轻伤事故控制在2以内。4.4科技目标创“河南省建筑业新技术应用示范工程。4.5绿色施工目标到达设计要求的绿色建筑二星标准。5. 施工部署5.1施工管理组织方框图本工程机构设置如以下图:本工程管理人员一览表详见以下图:职 务姓 名职 务姓 名职 务姓 名工程经理张洪杰平安主管程怀周材料员张长燕工程

17、副经理马超云平安员朱俊征电 工余长有施工员燕远东平安员郭 奇预算员苏珊珊施工员尚中林平安员韩松岩资料员王 静技术负责人胡红艳技术员雷恒进见证取送样员王 静质量主管郭东汉技术员李江哲质量员张玖如材料主管郑文生5.2施工现场总平面布置图施工现场布置原那么: 1平面布置紧凑合理。2合理组织运输,减少运输费用,保证运输方便通畅。3施工区域的划分和场地确实定应符合施工流程要求。4满足平安防火劳动保护的要求。施工现场总平面布置图详见附图1。 5.3施工部署本工程根底和主体混凝土全部采用泵送商品混凝土;垂直运输采用2台QTZ63型塔吊2台人货电梯汽车吊完成;模板:筏板周边采用240砖胎膜,梁柱板剪力墙模板采

18、用15厚胶合木模板支设,50100方木和A483.2钢管支撑;由于工程工期较紧,室内装修及水电机械设备安装随结构验收及时插入;在装饰装修阶段在建筑物的南西侧面各安设一台人货两用电梯,待主体施工10层后,工地可及时穿插填充墙砌筑,待主体施工到20层后,可及时穿插内墙粉刷的施工。装修阶段划分施工段,外墙装修按从上往下的施工顺序进行施工,施工时应做好立体交叉防护。为保证工程质量保证工期,应合理安排冬雨期的施工任务。5.4空间部署空间部署原那么:立体交叉作业施工。贯彻空间占满时间连续均衡协调有节凑原那么,保证按照总进度方案完成,采用主体和二次围结构主体和安装主体和装修安装和装修的立体交叉施工,为了使上

19、部结构施工与下部的二次围护结构安装装修插入施工,需要与质量监督站协商分阶段验收:地下结构验收一次;地上局部随工程施工进度每10层验收一次。 测量定位放线5.5施工顺序本工程施工遵循先地下,后地上;先结构,后围护;先主体,后装修;以土建为主,专业配合的总施工顺序进行部署。针对本工程,其总体施工顺序见下表。 外墙防水地下结构施工防水层施工测量定位放线防水层施工 地上主体结构施工垫层施工土方开挖及护坡降水外墙防水地下结构施工 外墙防水地下结构施工防水层施工测量定位放线防水层施工 地上主体结构施工垫层施工土方开挖及护坡降水外墙防水地下结构施工5.6劳动力方案人数工种根底局部主体局部二次结构局部装修局部

20、普工20202020钢筋工706010模板工10010010混凝土工3630105砌筑工208010粉刷工4030油漆工553030防水工2015架子工25202010电焊工55210水电工1820305管工55105装饰工505.7机械设备进场方案机械设备总用量详见下表:机具名称机具型号数量台进场时间出场时间反铲挖掘机PC2002土方开挖前土方开挖后汽车吊1根底自卸汽车15土方开挖前土方开挖后塔 吊QTZ632根底垫层前主体完人货两用电梯SD80/80型210层主体结顶竣工后混凝土输送泵HB15型2根底垫层完主体完平板振动器ZW503土方开挖完竣工后插入式振动棒ZN5010土方开挖完主体完打

21、夯机HW603土方开挖完散水完电焊机AX43003根底垫层完竣工后电 锯4根底垫层完竣工后电 刨2根底垫层完竣工后钢筋截断机GC302土方开挖完竣工后钢筋调直机J3GH4001土方开挖完主体完闪光对焊机UN1002土方开挖完主体完钢筋成型机CW40D2土方开挖完主体完水 泵3开工时回填土完直螺纹滚压机HGS402土方开挖后主体完水准仪S31开工时竣工后靠 尺1开工时竣工后100m钢尺2开工时竣工后50m钢尺4开工时竣工后5m钢卷尺10开工时竣工后坍落桶1开工时竣工后天 平*20221开工时竣工后台 秤TGT10001开工时竣工后经纬仪J21开工时竣工后全站仪1开工时竣工后铅垂仪1开工时主体完线

22、 锤5开工时主体完混凝土试块模具15开工时主体完抗渗试块模具4开工时主体完砂浆试块模具10开工时竣工后塌落度标尺2开工时竣工后5.8 材料进场方案项 目单位数 量进场时间退场时间钢筋吨4292土方开挖后分批进大模板40000土方开挖完成后分批进混凝土m324000随工程进度分批进场普通混凝土砖千块121随工程进度分批进场混凝土多孔砖千块172随工程进度分批进场加气混凝土砌块m36500随工程进度分批进场轻质内墙条板33000随工程进度分批进场钢 管m91480土方开挖后分批进主体结顶后分批退扣 件个93390土方开挖后分批进主体结顶后分批退方 木m31100筏板钢筋完分批进构造柱浇筑完平安网片

23、2022土方开挖后分批进竣工竹架板块6000开工时竣工6. 施工准备1根据现场的实际情况,结合本工程的特点,经研究确定本工程施工平面图,并首先完成施工现场“三通一平工作,修建场内临时施工道路,搭建临建设施,引设电缆,布设施工用水管道及用电线路。2施工现场的钢筋加工制作场地材料堆放场地木工操作场地等附近应加以硬化,保证文明施工。3组织施工图纸会审并完善会审纪要,制定各分项工程的施工方案和方法措施,进行各级平安和技术交底。方案交底要切实可行,符合标准及图纸设计要求。4根据建设单位提供的高程点,由工程部测量人员把标高引入施工现场,并做好高程控制桩保护工作;根据建筑总平面图及规划局给出的控制桩确定出建

24、筑物的平面位置。5完善工程*,搞好分工合作劳力调配,以专业班组为单位,按各阶段需要组织班组进场。6原材料周转材料应每月制定材料进场方案,施工机具检测设备等按方案先后进场。7对进场的水泥钢材砂石砖等原材料应及时取样送检,并及时申请混凝土砂浆配合比。7. 施工方法7.1施工测量7.1.1测量放线本工程由经验丰富的工程技术人员组成测量小组,负责本工程的测量放线工作,所有测量仪器使用前必须进行校验,合格前方可使用。工程轴线测设必须依据建设单位提供的坐标点或基准线,采用全站仪经纬仪和钢尺测设,测设后应经有关部门验线复核并做好轴线桩保护工作。7.1.2水准控制依据建设单位提供的原始水准点及水准线为依据,采

25、用水准仪测设施工用水准点,水准点应不少于3个,有一个必须为深埋式,且能够通视以便校核,竖向高程传递采用钢尺由标在建筑物上的+0.500m基线直接测量,楼层上标高测设采用工程水准仪及塔尺进行。7.1.3轴线垂直传递本工程为高层建筑,而且施工场地较小,轴线竖向传递是工程的技术难点,为保证测温的精度,经方案比照决定采用JC1000激光铅垂仪以设于0.030m层现浇板上的轴线控制点为基准进行竖向传递,楼层采用经纬仪测设轴线,每个楼层需设置200200轴线投测孔8个,轴线投测孔主体施工完毕后采用微膨胀混凝土封闭。施工过程中,要做好放线孔的平安防护工作,轴线测设完毕,应及时盖好放线孔封盖,详见以下图。7.

26、1.4沉降观测根据图纸设计及标准要求设置沉降观测点,埋设必须稳固并采取防护措施。1观测点的上部必须为突出的半球形状,按装修后观测点距外墙面净距不小于20mm进行安装。2要保证在点上能垂直放置观测尺和具有良好的通视条件。3安装位置按照图纸要求:其位置在标高+0.500m的位置,安装时要求所有的观测点标高统一且均应在柱中位置。4沉降观测的次数:埋设完毕进行首次沉降观测,然后每施工一层观测一次,内外粉及屋面施工完毕时观测一次,完工交付使用前复测一次,每次观测均应专人专机准确测量并做好记录,直至沉降稳定。交工后按照标准要求做好观测记录。7.2施工降水土方开挖与回填7.2.1施工降水本工程地下水位较高,

27、根据工程勘察报告,勘测期间地下静止水位埋深9.3m11.0m,年变幅在12m,因此,土方开挖前需降水,降水采用大口径管井井点降水法,将水位降至最低标高低0.51.0m处。具体做法详见本工程?土方开挖基坑支护及降水施工方案?。7.2.2土方开挖1由于现场基坑暴露时间较长,基坑周边土方容易塌方,故需边开挖边支护,开挖一层支护一层,支护作业应及时跟进土方开挖,二工序互相配合,流水作业,掌握支护时机,确保支护质量。具体作法详见本工程?土方开挖基坑支护及降水施工方案?。2根底施工过程中,为防止雨天地表水流入基坑,应在基坑四周设置0.3m高通长砖砌挡水墙,挡水墙外侧设置积水坑及排水明沟。排水沟宽为0.3m

28、深为0.3m,积水坑为800800mm,深为500mm,每15m设一个根据现场实际情况确定,挡水台排水沟和积水坑两侧或周边采用水泥砖M5水泥砂浆砌筑,排水沟及积水坑底可放入100厚2040mm石子,用潜水泵进行抽水,排水沟的纵向坡度按2起坡。3机械开挖当挖至设计标高前,应留设500mm厚打桩,打完桩后再进行开挖,以防止超挖扰动基底土层,基坑开挖完后,应及时办理各种隐验手续,并经验槽合格,方可继续施工。4施工期间,对周围建筑应加强变形监测控制,应派专人负责看管,随时观察周围边坡及邻近建筑物稳定情况,发现有边坡塌方及周围建筑裂缝及下沉现象,应及时停工处理,确保无事时,方可继续施工。7.2.3土方

29、回填1施工准备根底施工完毕后,应及时通知甲方设计监理监督等有关人员进行根底验收,合格前方可进行根底回填工作,本工程采用沙土回填。进行根底土方回填时,先去除基底积水杂物等。对地下的各种管线设施做好检查和保护,并做好隐蔽工程记录。施工前,做好水平标志,以控制回填土的厚度,弹好水平线。2工艺流程基层清理回填夯实反复二三工序至铺设夯填到设计厚度检验填土密实度。3检验回填土质量清理回填区杂物填土粒径是否符合规定。土的含水量控制在设计要求的范围内。土方回填进行分层回填夯实。填土施工采用机械结合人工方法分层夯实.4质量技术标准填土每层夯实后,进行检测,根据设计要求,土的压实系数0.94。填土前取土样,用击实

30、试验确定最正确含水量与相应的最大密实度。5考前须知打夯机夯实填土,行夯由四周开始,逐渐压向中间。夯实过程中,一夯压半夯,夯夯相接,防止漏夯,每遍纵横交叉分层夯打。每班铺平的土料必须夯实完毕,不得隔日夯压。填土完工后,应拉线找平,超过标高的地方,应依线铲平;低于标高的地方,应依线补土夯实。7.3地下室防水本工程的地下防水等级为1级,地下室底板及外墙防水采用结构自防水和防水卷材,防水卷材采用SBS,施工方法采用热熔法满粘施工。7.3.1现场准备1基层应清理干净,混凝土接缝处理平整,处作成。2外墙面应预先割掉,凹陷处用抹平。7.3.2材料准备1地下室地板外墙防水选用4+3mm厚双层。的外观质量品种规

31、格应符合地下工程防水技术标准GB501082022和地下防水工程施工质量验收标准GB502082022的有关规定要求。2本工程所用在进场时,必须有出场合格证质量检验报告,并经过现场抽样复试合格前方可投入工程使用。7.3.3基层清理刷基层处理剂复杂部位增强处理附加层加热卷材外表卷材铺贴排气压实刮封接口保护层施工。7.3.4施工要点1降水为了保证正常施工,施工期间必须持续降水,使底部的水位低于砂石褥垫层底面0.50m按集水坑最低标高计算以下。2基层处理检查基层的平整和枯燥情况,杜绝上下不平凹坑偏差大的部位,对突出墙面的异物浮浆等用扁铲铲平,并清理干净。用做成均匀一致平整圆滑的或135折角。3涂刷在

32、已经处理好的基层上用滚刷满涂,不可漏涂或者漏底,涂刷的基层处理剂应该均匀,在第一层基层处理剂枯燥以后再涂第二遍。在第二遍基层处理剂刷完8小时并枯燥以后,在铺设之前现在基层上画好粉线,确定卷材铺贴位置和搭接尺寸后进行试铺。4复杂部位增强处理及混凝土接缝处等部位在铺贴前,用墙体同种防水卷材作附加增强处理,宽度按标准要求。附加层施工完毕验收合格前方准进行墙面大面积卷材铺贴。5铺贴卷材卷材应从阴阳角部位逐渐向上铺贴,阴阳角部位的第一块卷材,平面与立面各贴半幅,然后在已铺卷材的搭接边上弹出基准线,再按线铺贴卷材。两幅卷材短边和长边的搭接宽度均不小于100mm。平面卷材铺贴方法:喷灯加热卷材应均匀,烘烤时

33、间不易过长烘烤时间过长会导致胎基外露或胎体与基料瞬间别离或烧穿卷材,烘烤到卷材底部胶层呈黑色光泽并伴有少量气泡即可。卷材外表热熔后应立即滚铺卷材,排除卷材下面的空气,并辊压粘结牢固,不得有空鼓皱折。铺贴后的卷材应平整顺直,搭接尺寸正确,不得有扭曲。卷材搭接缝及收头的位置必须粘接牢固,接头处的卷材必须100%烘烤,粘接时必须有熔融的沥青从边端挤出,并立即用将挤出的刮平,沿边端封严。卷材搭接缝施工方法:a先将已经铺好的下层卷材外表的防粘隔离层熔掉,为了防止烘烤到搭接范围以外的卷材,使用烫板沿搭接粉线移动,火焰随烫板移动。这样,火焰就不会影响到其他局部的卷材。b粘贴搭接缝:一手用抹子或者将搭接缝卷材

34、掀起,另一手持汽油喷灯,从搭接缝外斜向里喷火烘烤卷材面,随烘烤熔融随粘贴,并将熔融的沥青挤出,用刮平。搭接缝或者收头粘贴后,再用火焰及抹子沿搭接缝边缘再行均匀加热抹压严实。6处理处在地下室外墙外侧预先用混凝土进行封闭,室内用将混凝土拉紧,外侧抹灰后做卷材防水。7地下室底板外墙防水工程成品保护卷材在运输及保管时平放不高于四层,不得横放斜放,应防止雨淋日晒受潮,以防粘结变质。已铺贴好的卷材防水层,应及时采取保护措施。操作人员不得穿带钉鞋在底板上作业。卷材铺贴完成后,要及时做好保护层。留槎的卷材要妥加保护,防止断裂和损伤;卷材铺完后,其顶端应给予临时固定,并加以保护。保护层做好后及时进行回填土。7.

35、4根底工程7.4.1钢筋工程1凡进场钢筋必须有出厂合格证按规定进行复试,并经检验合格前方可使用。2钢筋外表必须洁净,不得有油漆污垢或颗粒状片状老锈,其品种规格间距保护层锚固等必须满足图纸要求,且必须符合新的建筑施工质量验收标准。3钢筋制作绑扎钢筋采用在现场集中加工成型,钢筋制作必须按图纸及标准要求。采用调直机对钢筋进行调直,经过调直工艺后,钢筋应平直,无局部弯曲现象。钢筋切断应根据其直径及钢筋级别等因素确定使用钢筋切断机进行操作,同时根据配料单和图纸要求的尺寸加工。切断时要将同规格钢筋根据不同长度长短搭配,统筹排料,先断长料,后断短料,减少短头,减少损耗。根据料单所附尺寸及大样图,使用钢筋弯曲

36、机将截好的钢筋弯曲成设计要求的形状,无翘曲不平弯曲点裂纹等现象,并按使用部位规格尺寸分类码放,挂牌标识。4钢筋连接本工程根底钢筋采用的连接方式主要有:直螺纹连接搭接连接。具体施工部位所采用的连接方法如下:序号部位钢筋直径D连接方式1柱剪力墙D16搭接连接D16直螺纹连接2梁根底梁D16搭接连接D16直螺纹连接3框架梁D16搭接连接D16直螺纹连接4板根底筏板直螺纹连接其他板搭接连接5焊工必须持证上岗,且必须按规定先制作试件,试件经试验合格前方可正式施焊。施工时应与水电消防等部门密切配合,严格按照图纸要求做好预埋件及预留洞,防止主体工程结束后再打洞补缺。6钢筋运输绑扎搬运筏板钢筋时,为防止钢筋碰

37、坏防水层,钢筋应使用塔吊吊入基坑内,严禁撞动砖胎膜和垫层上部防水层和保护层由于筏板较厚,绑扎上排钢筋时,采用C25800的马凳筋呈梅花型支设,如以下图所示,为防止筏板上层钢筋网片产生水位移,应在筏板端部设置斜向C162022抗变形钢筋。距筏板或根底梁顶标高300500mm高的外墙水平施工缝的外墙吊模下部设置水平钢筋用以固定上部剪力墙柱吊帮模板,如上图。 为了确保混凝土墙不发生偏移断面尺寸准确无误,模板支设牢固平整,不发生跑模漏浆等现象,应沿墙水平及垂直方向间距450mm设置直径14的带止水片止水片为35050钢板的穿墙对拉螺栓连接件。地下室外墙施工缝:混凝土墙施工缝处均沿地下室外墙四周外墙留设

38、3厚300高钢板止水带。止水钢板搭接焊连接,搭接长度不小于50mm,遇柱子箍筋时,止水钢板通设,箍筋断开后与止水钢板搭接焊处理。 钢筋保护层控制:a根底底板下部受力钢筋采用50mm厚的成型混凝土保护层垫块控制保护层,垫块混凝土强度等级同根底混凝土强度,纵横间距600。b柱插筋采用定位箍筋来确保框架柱的位置,定位箍筋采用A12的圆钢制做,与底板的上层筋点焊牢固;根底墙框架柱采用新型定型钢筋保护层垫块竖向800分设在墙筋或框架柱角部纵筋上。c梁楼板下部受力筋采用高强度等级水泥砂浆垫块控制保护层厚度,梁上下排双层或多层钢筋中间采用同梁宽的C25短钢筋分隔,确保梁钢筋的排距,C25短钢筋间距为1m。板

39、上层钢筋的保护层采用C14600的马凳钢筋支撑,马凳水平段长度为100mm,梁侧面保护层采用带绑丝的垫块予以控制。7对钢筋分项工程中易出现的通病进行预防控制:混凝土保护层厚度缺乏;施工中,因混凝土保护层厚度不够严重影响了使用寿命,并造成平安隐患。混凝土保护层厚度不够,钢筋会生锈,生锈的钢筋体积膨胀,混凝土保护层因钢筋体积膨胀而脱落,这样钢筋更易生锈断裂。因此需要重视混凝土保护层厚度问题。然而在施工中往往无视这个问题,特别在根底工程中保护层显得更加重要,因为土质中水会对钢筋有腐蚀性而易使钢筋生锈,在日常施工检查工程时发现,柱基底钢筋筏板钢筋,电梯井基坑等钢筋保护层厚度不够甚至露筋。易缺吊筋及箍筋

40、加密:框架柱主次梁相交处,未按图纸设置吊筋和箍筋加密,虽有加密但其间距过大或位置不正确等。梁与柱节点未按标准要求施工:梁与柱节点构造未按标准要求处理,主要表现在:钢筋锚固长度不够,钢筋位置偏差大,边柱节点构造中柱节点构造柱顶节点构造各不相同;抗震混凝土强度等级不同,各节点构造又不相同,所以在施工中要认真熟悉图纸,研究各节点构造标准要求,才能保证工程质量。钢筋间距过大:在施工过程中常发现2排钢筋间距有510cm,这样2排钢筋就不能充分发挥其抗拉作用,会影响梁的承重。钢筋位置偏下:在钢筋验收时,会发现板式楼梯或悬挑板无马蹬支撑钢筋,加上施工时人为踩踏负筋,使其变成了板底筋,板的有效高度减小,这样会

41、造成板开裂甚至断板的质量事故。纵筋锚固长度缺乏:柱纵筋变大后,未按标准要求插入到下层柱上端,锚固长度严重缺乏,故易造成梁端开裂,主次梁或集中力部位开裂,悬挑板挑梁根部开裂等。板次梁与主梁交叉处,板的钢筋在上,次梁的钢筋在中层,主梁的钢筋在下,三者的位置关系不能弄错。剪力墙钢筋绑扎考前须知:a墙的钢筋网绑扎时,钢筋有90弯钩时,弯钩应朝向混凝土内。b采用双层钢筋网时,在两层钢筋之间,应设置撑铁拉钩以固定钢筋的间距。c墙筋绑扎时应吊线控制垂直度,并严格控制主筋间距。d为了保证钢筋位置的正确,竖向受力筋外绑一道水平筋或箍筋,并将其与竖筋点焊,以固定墙柱筋的位置,在点焊固定时要用线锤校正。e所有洞口预

42、埋件及埋管均应预留,洞边加强筋详见施工图纸结施总说明。柱内预留钢筋做防雷接地引线,应焊成通路。焊工应选派合格的焊工施焊,不得损伤结构主筋,水电安装的预埋,必须与土建配合,不能漏埋。7.4.2模板工程详见本工程?模板专项施工方案?。1模板施工考前须知:模板支撑必须稳固,确保几何形状和强度刚度及稳定性。拼缝严密,保证混凝土浇筑振捣时不出现漏浆现象。施工过程中,随时复核轴线位置几何尺寸及标高等,施工完后必须再次全面复核。模板施工时必须注意预埋件及预留洞不得遗漏且安装牢固,位置准确,有防止位移变形的可靠措施。安装模板时应轻拿轻放,不得碰坏已安装的模板,以防模板变形。拆模时不得硬撬,以免损伤混凝土外表,拆下的模板均应进行清理修整,并涂刷脱模剂。关键部位的模板和支撑撤除必须经现场施工技术人员同意前方可撤除。严禁私自撤除模板及支撑。矩形柱模采用木模板,50100mm方木背楞A48钢管做抱箍,抱箍的间距根据柱混凝土施工侧压力分布状态布置,圆柱采用定型钢模支设。本工程柱子的尺寸分别为500500mm600600 mm700700 mm800800 mm900900 mm 9001000 mm8001100 mmD600mmD700mmD800mmD900mm等几种规格,为了保证柱子整体质量,故在700以上的柱子中间均需增设A14对拉螺杆,间距详
