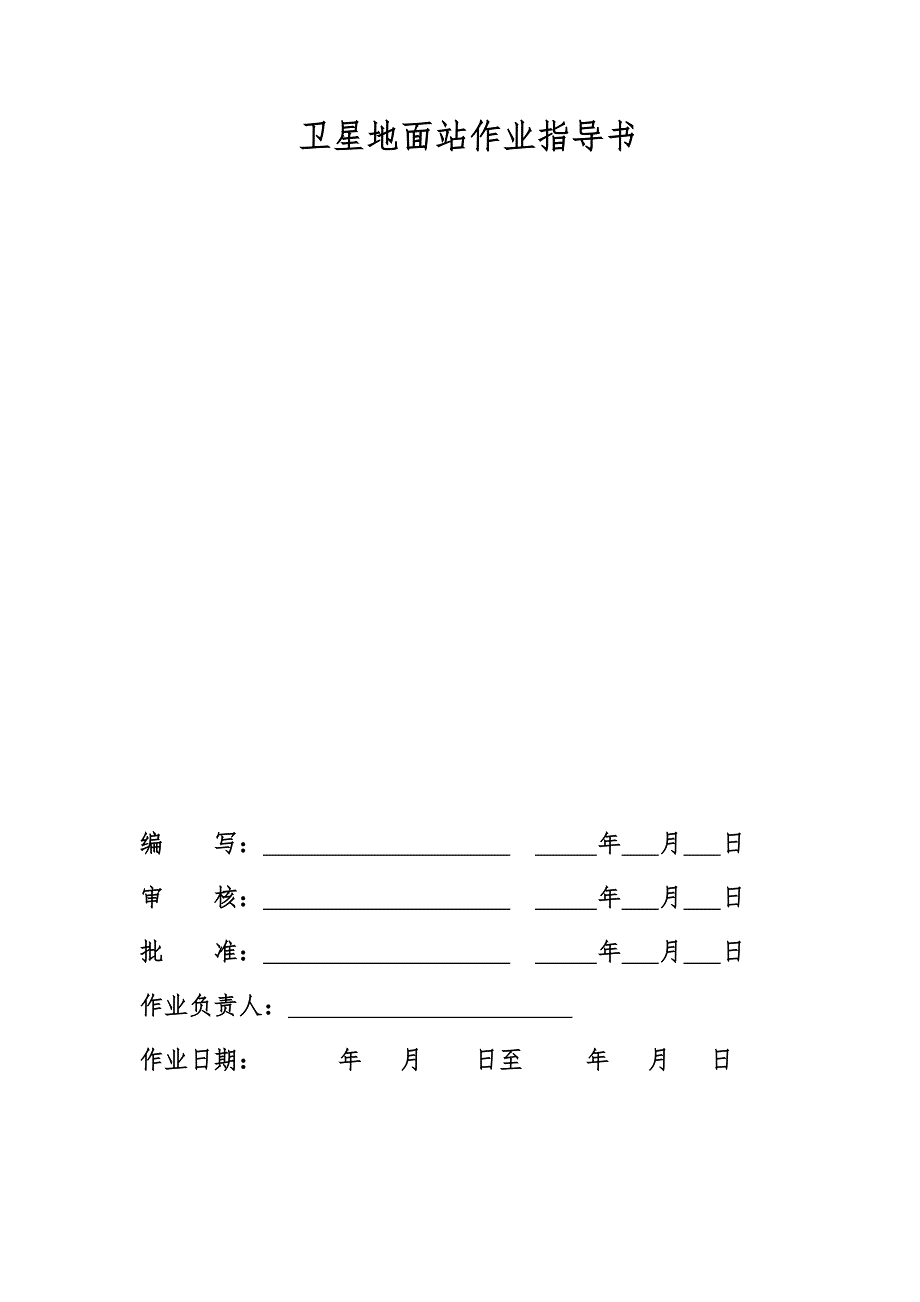

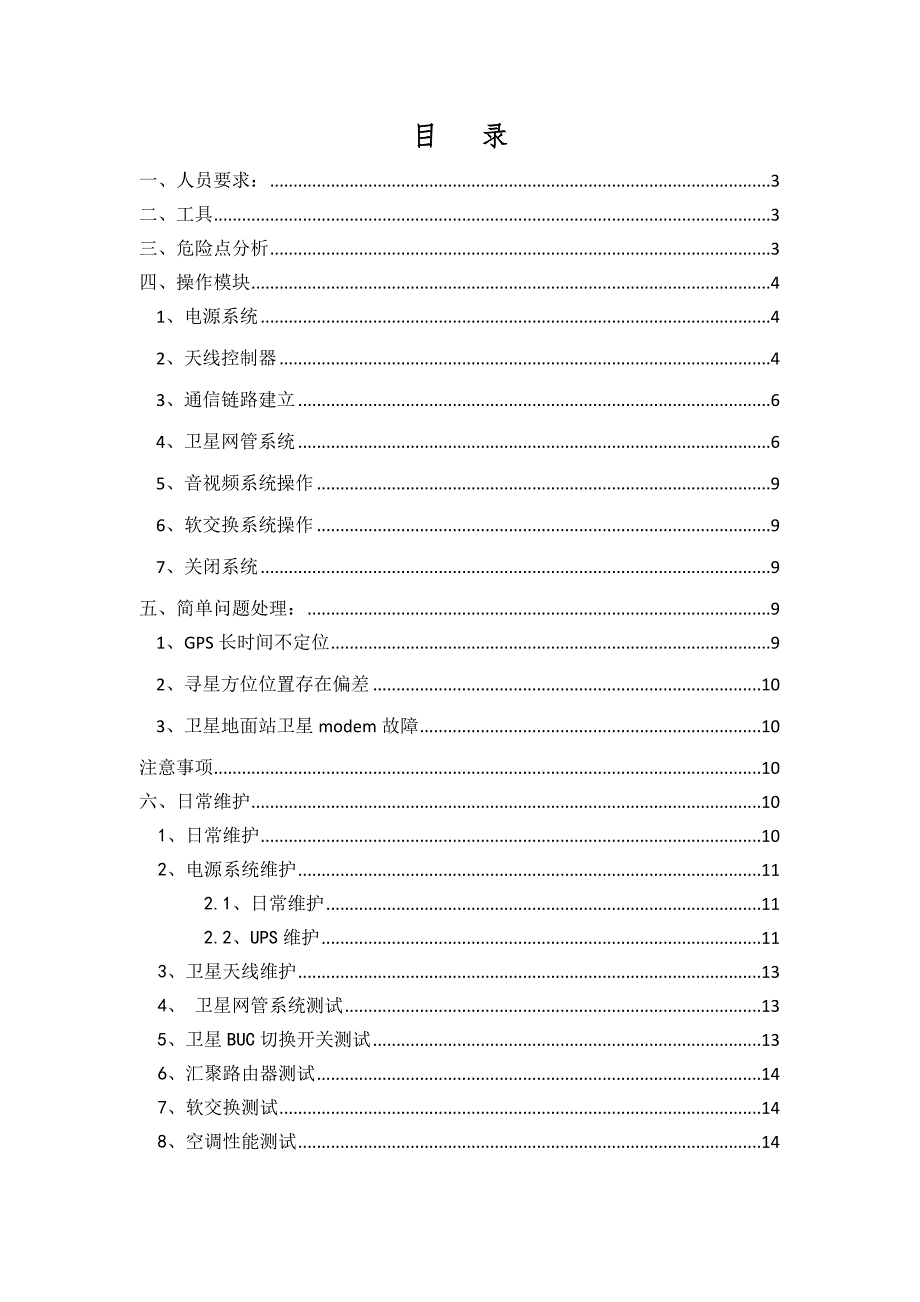

1、卫星地面站作业指导书编 写： 年 月 日审 核： 年 月 日批 准： 年 月 日作业负责人： 作业日期： 年 月 日至 年 月 日目 录一、人员要求：3二、工具3三、危险点分析3四、操作模块41、电源系统42、天线控制器43、通信链路建立64、卫星网管系统65、音视频系统操作96、软交换系统操作97、关闭系统9五、简单问题处理：91、GPS长时间不定位92、寻星方位位置存在偏差103、卫星地面站卫星modem故障10注意事项10六、日常维护101、日常维护102、电源系统维护112.1、日常维护112.2、UPS维护113、卫星天线维护134、 卫星网管系统测试135、卫星BUC切换开关测试1

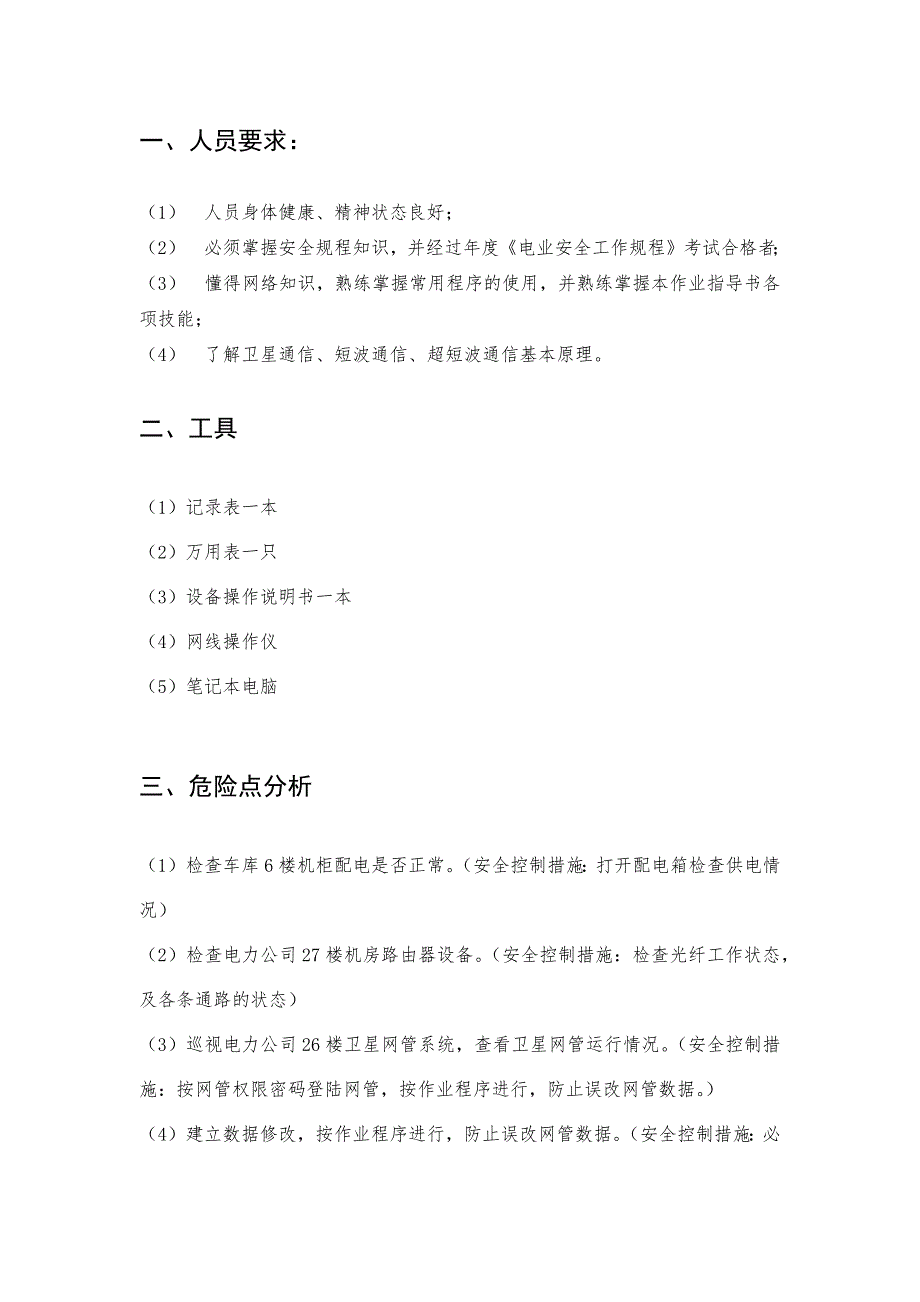

2、36、汇聚路由器测试147、软交换测试148、空调性能测试14一、人员要求：（1）人员身体健康、精神状态良好；（2） 必须掌握安全规程知识，并经过年度电业安全工作规程考试合格者；（3） 懂得网络知识，熟练掌握常用程序的使用，并熟练掌握本作业指导书各项技能；（4） 了解卫星通信、短波通信、超短波通信基本原理。二、工具（1）记录表一本（2）万用表一只（3）设备操作说明书一本（4）网线操作仪（5）笔记本电脑三、危险点分析（1）检查车库6楼机柜配电是否正常。（安全控制措施：打开配电箱检查供电情况）（2）检查电力公司27楼机房路由器设备。（安全控制措施：检查光纤工作状态，及各条通路的状态）（3）巡视电力

3、公司26楼卫星网管系统，查看卫星网管运行情况。（安全控制措施：按网管权限密码登陆网管，按作业程序进行，防止误改网管数据。）（4）建立数据修改，按作业程序进行，防止误改网管数据。（安全控制措施：必须有“湖北电力通信工作通知单”，并按“湖北电力通信工作通知单”范围执行，必须由设备厂家工程人员或经过培训后的操作人员进行操作，一人操作、一人监护。）（5）防止病毒干扰。（安全控制措施：卫星网程序用硬盘备份微机运行数据库数据备份时，使用专门指定的移动硬盘，不得使用指定移动硬盘做其它事项；备份微机、服务器的操作系统、每套网管的运行程序，当出现系统不能运行时，采用一键还原、GOUST的方法恢复系统。）四、操作

4、模块1、电源系统打开7楼机柜，应遵循先开总开关，再开启UPS, 空调开关，天线驱动、天线控制、其他设备、卫星功放等开关的顺序。2、天线控制器操作步骤：（1）开机开机后，设备处于开机初始化过程中，待初始化进度条读满时，设备完成开机动作，并进入操作界面；（2）界面说明开机后，设备显示自动操作界面，左边显示的是当前卫星的方位、俯仰、极化、信标等参数，右边是功能按钮（3）手动指向点击界面按钮部分的手动按钮，切换到手动控制界面，此时，摇杆有效性按钮为灰色，且显示“摇杆无效”字样，拨动摇杆，天线控制器将不作出任何操作。点击摇杆有效性按钮，按钮将变亮，并显示“摇杆有效”字样，此时，可拨动摇杆，控制天线运动。

5、左右拨动为控制天线方位，上下拨动可控制天线俯仰，顺时针逆时针拧可控制天线极化角。 （4）自动指向点击界面按钮部分的自动按钮，进入自动控制界面。点击“指向”按钮，进入指向界面；点击“修改方位”按钮，输入需要指向的方位角度，并点击“确认”按钮；确认后，点击“取消”按钮，回到指向界面，可以看到，方位目标角度已经被修改成功；修改需要指向的俯仰角度与极化角度；（此数据由所租用卫星公司提供）点击“开始指向”按钮，进入自动运动界面，天线开始指向；开始指向后，天线会自动运动到目标角度位置，并自动停止。如果需要打断此操作，可以点击“停止”按钮。（5）注意事项一般情况下，卫星天线已经正确指向所租用卫星方位，所以开

6、启设备时无需开启天线控制、天线驱动断路器，以免误动摇杆改变卫星方位，如果不小心将天线角度改变，可进行以下步骤进行恢复：开启总电源、天线驱动、天线控制、其他设备将其中一台卫星调制解调器的发射信号设为1426MHZ手动操作天线摇杆，微调天线方位、俯仰、极化值，同时观测卫星Modem上的EBNO值，待EBNO值达到16dBm后即可。（天气不佳的情况下EBN0值达到10-16dBm即可）3、通信链路建立天线对准后，操作卫星调制解调器，将频率设置成已租用卫星频点，打开载波，打开卫星功放空气开关，与卫星地面站进行联通，观测卫星调制解调器（CDM570L）的面板指示灯状态，如果收发灯都长亮，表示已与指挥车、

7、通信车、便携站联通，可以进行数据、话音、图像视频会议的业务的传输。4、卫星网管系统在保证7楼设备都开启，且在26楼服务器能与7楼卫星设备联通情况下，运行卫星网管软件（26楼指挥中心电脑已安装），选择相应的设备如指挥车MODEM，则可对指挥车MODEM的参数进行配置，包括频率、带宽、调制方式、发射电平、是否打开载波等等。具体操作步骤：（1）运行桌面上的NManage.exe 文件，系统首先提示登录数据库（已配置好），直接点击“OK”进入登陆页面（2）正确连接数据库后，系统会弹出一个对话框来让用户输入用户名和密码来登录（默认用户名：admin，密码：admin）（3）登陆之后会显示操作主窗口， 如

8、下图双击任一Modem蓝色区域，即可进入该Modem监控界面，如下图点击下方“Check”，会马上显示此Modem当前的各项参数值（4）点击右边树状相应文字，比如【Configuration】-【Transmit】 ，会进入设备的详细参数设置窗口，用户可以查看该设备的详细的当前状态的配置信息，或者设置设备的参数值。 进入界面如下图：（5）点击【Check】按钮来查看CDM570 设备的当前选项的配置情况，在编辑框中输入想要修改的值，然后点击【Set】按钮，会弹出要求确认的对话框，点击【是】按钮，修改的参数会被发往设备来设置该参数；点击否按钮，该操作会被取消。在修改参数以后，再次点击【Check

9、按钮来确认是否更新设置成功。5、音视频系统操作建立卫星链路后，在指挥中心通过负责维护和操作MCU的技术员建立视频会议通道，保证与指挥车、通信车、便携站之间开通视频会议。6、软交换系统操作在链路建立好后（通过3g或者卫星通道），在指挥中心任一台电话都可以直接呼叫指挥车、通信车、便携站的电话号码。7、关闭系统视频会议结束后，向指挥中心申请确认关闭卫星地面站设备，然后依次关闭其他设备， 空调开关，天线驱动、天线控制、卫星功放等开关，最后关闭UPS，再关闭总开关，锁好机柜。五、简单问题处理：1、GPS长时间不定位解决方法：检查GPS天线连接与摆放位置，可以手动输入GPS。2、寻星方位位置存在偏差解决

10、方法：当地磁场对电子罗盘有影响，可以换个位置或在软件界面对方位进行补偿。3、卫星地面站卫星modem故障解决方法：（1）检查是否为test模式，test模式无法正常通信；（2）若频率无干扰，频点正确的情况下收发不正常，检查ALL设置里配置是否为Unframed状态；（3）若均仍然无法使用，切换到最底下的备用卫星modem，设置好发射接收频率即可使用。注意事项在卫星天线对星完成且无需进行换星操作情况下，日常操作无需开启天线控制、天线驱动开关，以免误操作改变卫星方位。（方位修复方法见卫星天线操作步骤）六、日常维护1、日常维护（1）无演练任务时，每周一、三、五开启地面站设备，每次至少运行8小时，并记

11、录相关性能参数；（2）有演练任务时，应保持设备持续运行并每天早晚两次记录设备运行状态及各参数情况；（3）阴雨天气后，应及时开启地面站设备运行一段时间，避免湿度过大影响设备性能；（4）七楼地面站机房每周至少一次清扫，保持机柜设备通风、防尘。2、电源系统维护2.1、日常维护（1）有任务或者演练情况下，应保证7楼机柜设备常开，并每天早晚两次查看并记录相关数据，包括温度、湿度、卫星Modem状态等；（2）没有任务或者演练的情况下，应保证每周进行一次开机性能测试，测试时间不得少于半天，并观测和记录相关数据；（3）连续阴雨天气后应进行设备性能测试，若湿度较大应进行烤机测试。2.2、UPS维护2.2.1、U

12、PS性能测试（1）UPS在有无市电、发电情况下均能正常启停测试方法：在有市电、发电和UPS单独供电的情况下，分别启停UPS三次以上，UPS启动应灵活可靠。（2）充电测试方法：其值在0A-10A左右（视电瓶放电程度而定）。（3）逆变放电工作时间测试方法：断开市电和发电，开启UPS供电的设备，应能保证相关设备工作5-10分钟。（4）与发电机对接测试方法：首先启动UPS及所带全部负荷,然后反复启停发电机五次以上,UPS均能正常工作。2.2.2、日常维护（1）UPS 运行使用中，应每半年一次定期检查所有风扇是否运行正常，确认有风从UPS 后面板通风孔吹出；（2）每月未充放电时，需充电一次，每次不得少于

13、12 小时；（3）定期清洁UPS，特别是通风孔，确保气流在机箱内自由流通，必要时使用吸尘器进行清理。确认没有任何东西妨碍UPS；（4）建议每半年检查一次UPS 的工作状态。检查内容包括：检查UPS 有无故障,故障指示灯是否亮，是否有故障报警；检查UPS 是否工作于旁路。正常情况下，UPS 应以市电逆变供电模式运行；如果UPS 以旁路供电模式运行，需确认原因，如：人为动作、过载、内部故障等；检查电池是否处于放电状态。市电正常情况下，电池不应放电；如果UPS 以电池模式运行，需确认原因，如：市电停电、电池自检、人为动作等。（5）建议每半年进行一次UPS 功能检测：按关机键，检查蜂鸣器、指示灯及LC

14、D 显示是否正常；按开机/消音键，再次检查指示灯和LCD 显示是否正常，UPS 是否切换到逆变状态；在逆变运行后（逆变指示灯亮），按开机/消音键4 秒，启动电池自检，检测电池是否正常。如果发现电池有问题，应立即查明问题并采取措施解决。3、卫星天线维护一般情况下，卫星天线已经正确指向所租用卫星方位，所以开启设备时无需开启天线控制、天线驱动断路器，以免误动摇杆改变卫星方位，如果不小心将天线角度改变，可进行以下步骤进行恢复：（1）开启总电源、天线驱动、天线控制、其他设备；（2）将其中一台卫星调制解调器的发射信号设为1426MHZ；（3）手动操作天线摇杆，微调天线方位、俯仰、极化值，同时观测卫星Mod

15、em上的EBNO值，待EBNO值达到16dBm后即可。（天气不佳的情况下EBN0值达到10-16dBm即可）4、 卫星网管系统测试测试方法：在26楼机房，通过服务器或笔记本电脑装入网管系统软件，设置相应的IP地址，运行网管软件，测试对系统设备的监控、配置参数、报警等功能。5、卫星BUC切换开关测试测试方法：按照日常规范操作BUC切换，观测功放的切换状态和参数。6、汇聚路由器测试测试方法：通过ip方式或超级终端登录路由器，ping各自的ip路由，观测掉包情况。7、软交换测试测试方法：连接IP电话机网线及电源，观测是否入网（显示电话号码），正确显示后应该能够拨打内部电话、外部电话。8、空调性能测试测试方法：开启各设备及空调，运行至少一天后观察温湿度显示器的参数是否正常。 编写日期：2015年4月
