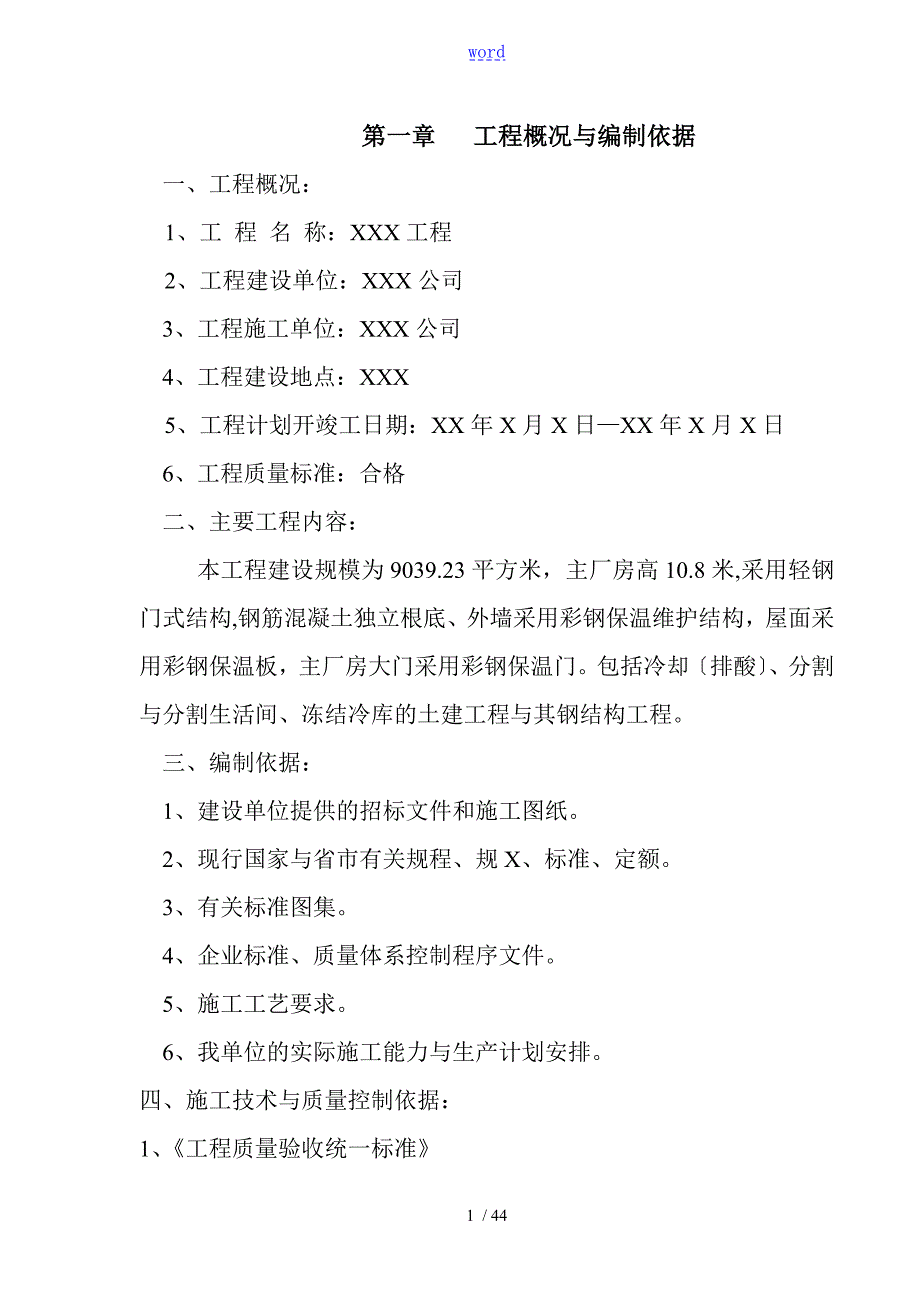

1、word第一章 工程概况与编制依据 一、工程概况：1、工 程 名 称：XXX工程2、工程建设单位：XXX公司 3、工程施工单位：XXX公司 4、工程建设地点：XXX5、工程计划开竣工日期：XX年X月X日XX年X月X日 6、工程质量标准：合格 二、主要工程内容： 本工程建设规模为9039.23平方米，主厂房高10.8米,采用轻钢门式结构,钢筋混凝土独立根底、外墙采用彩钢保温维护结构，屋面采用彩钢保温板，主厂房大门采用彩钢保温门。包括冷却排酸、分割与分割生活间、冻结冷库的土建工程与其钢结构工程。 三、编制依据： 1、建设单位提供的招标文件和施工图纸。 2、现行国家与省市有关规程、规X、标准、定额。

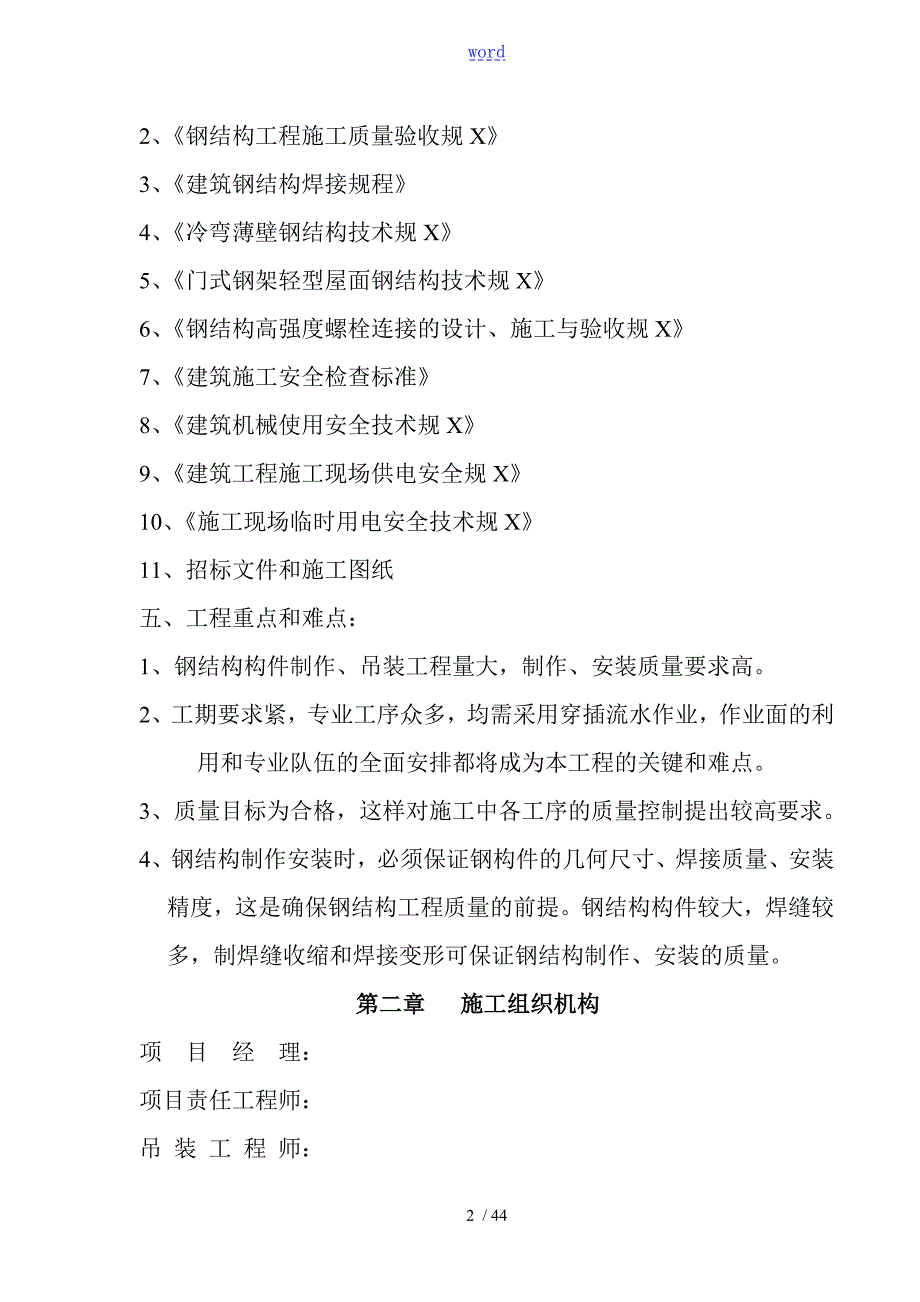

2、 3、有关标准图集。 4、企业标准、质量体系控制程序文件。 5、施工工艺要求。 6、我单位的实际施工能力与生产计划安排。四、施工技术与质量控制依据：1、工程质量验收统一标准2、钢结构工程施工质量验收规X3、建筑钢结构焊接规程4、冷弯薄壁钢结构技术规X5、门式钢架轻型屋面钢结构技术规X6、钢结构高强度螺栓连接的设计、施工与验收规X7、建筑施工安全检查标准8、建筑机械使用安全技术规X9、建筑工程施工现场供电安全规X10、施工现场临时用电安全技术规X11、招标文件和施工图纸五、工程重点和难点：1、钢结构构件制作、吊装工程量大，制作、安装质量要求高。2、工期要求紧，专业工序众多，均需采用穿插流水作业，

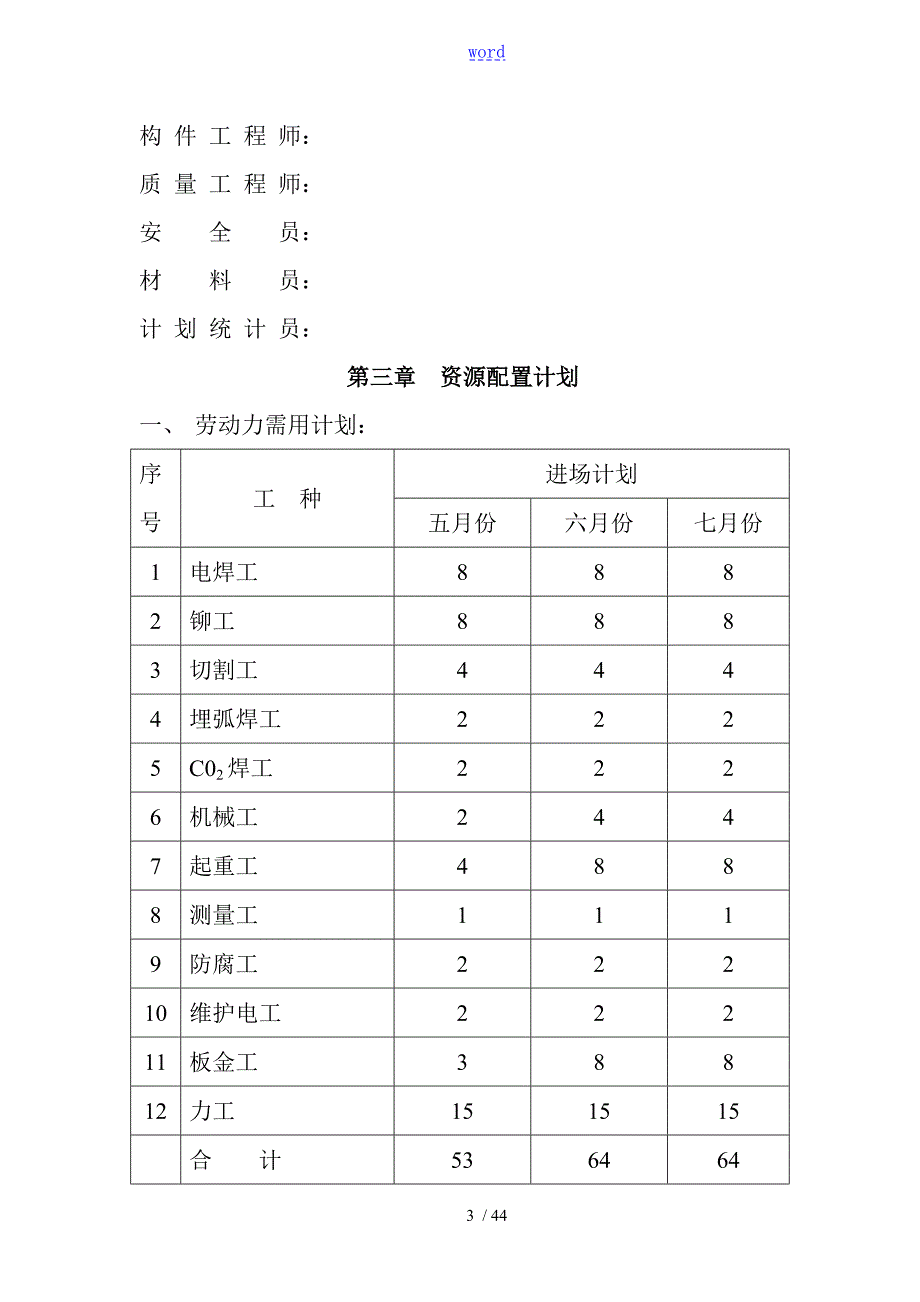

3、作业面的利用和专业队伍的全面安排都将成为本工程的关键和难点。3、质量目标为合格，这样对施工中各工序的质量控制提出较高要求。4、钢结构制作安装时，必须保证钢构件的几何尺寸、焊接质量、安装精度，这是确保钢结构工程质量的前提。钢结构构件较大，焊缝较多，制焊缝收缩和焊接变形可保证钢结构制作、安装的质量。第二章 施工组织机构项 目 经 理： 项目责任工程师： 吊 装 工 程 师： 构 件 工 程 师： 质 量 工 程 师： 安 全 员： 材 料 员： 计 划 统 计 员：第三章 资源配置计划一、 劳动力需用计划： 序号工 种进场计划五月份六月份七月份1电焊工8882铆工8883切割工4444埋弧焊工22
4、25C02焊工2226机械工2447起重工4888测量工1119防腐工22210维护电工22211板金工38812力工151515合 计536464二、 主要施工机械需用计划 单位；台序号设备名称型号规格数量产地制造年份额定功率KW1数控切割机SKG-3A31哈四海集团2000552自动组立点焊机SKZ1哈四海集团2000123翼缘矫正机SKHJ1哈四海集团2000224数控三维钻SKSZ1哈四海集团2000205摇臂钻304某某199286埋弧自动焊机MZ-10002某某1997557CO2气体半自动焊NB-4002日本松下2000128逆变焊机ZX7-5008某某2000169剪板机250
5、0131某某19902210型材剪切机100121某某19901211彩板压型机械760、8402199712汽车吊25t1哈市13汽车吊20t114载重汽车10t2二汽199715砂轮切割机4002某某199916焊条烘干箱6005007002某某1998三、主要机具需用计划；序号名 称规格与型号单位数量备注1角磨机100台42角磨机150台23角磨机180台24倒链5t台45倒链3t台46倒链2t台47千斤顶30t台28千斤顶16t台49手电钻13mm台1010钢跳板块4011脚手架根10012铝合金梯8m个4四、暂设计划序号名 称规格与型号单位数量备注1露营房栋42电闸箱台33工具棚个4
6、4电焊机具个35电源线3*50+1*35米5006电源线3*25+1*16米2007防水线4*6米1008防水线米2009办公桌椅套810灭火器个15五、计量器具计划序号名 称规格与型号单位数量备注1经纬仪J2台22水准仪S3台13钢卷尺50m把14钢卷尺30m把25钢卷尺5m把206钢卷尺3m把207铁水平尺500mm个48钢板尺1m把49钢板尺150mm把1010游标卡尺300mm把2六、主要材料进场计划；序号材料名称规 格单位数量备注板厚8mm材质Q345B吨板厚10mm材质Q345B吨板厚12mm材质Q345B吨板厚14mm材质Q345B吨板厚20mm材质Q345B吨板厚8mm材质Q2
7、35A吨板厚8mm材质Q235B吨板厚10mm材质Q235B吨板厚6mm材质Q235B吨花纹板厚6mm材质Q235B吨材质Q235B吨材质Q235B吨角钢160*100*10材质Q235B吨角钢75*6材质Q235B吨圆钢12材质HPB235吨圆钢25材质Q345B吨无缝钢管159*5材质20号钢吨无缝钢管121*5材质20号钢吨槽钢18a材质Q235A吨槽钢10材质Q235A吨工字钢I25a材质Q235A吨槽钢14a材质Q235A吨角钢100*6材质Q235B吨角钢45*6材质Q235B吨钢梁H250*125材质Q235B吨钢梁H400*200材质Q235B吨富锌底漆吨聚氨脂面漆吨高强螺栓2
8、2*80套1128螺栓14*60套782螺栓12*60套570螺栓20*80套204螺栓16*60套144螺母12个2186螺母25个124花篮螺栓25个62板厚8mm材质Q345B吨板厚10mm材质Q345B吨板厚12mm材质Q345B吨板厚14mm材质Q345B吨板厚20mm材质Q345B吨板厚8mm材质Q235A吨板厚8mm材质Q235B吨板厚10mm材质Q235B吨板厚12mm材质Q235B吨材质Q235B吨25材质Q235B吨角钢160*100*10材质Q235B吨角钢75*6材质Q235B吨圆钢12材质HPB235吨圆钢25材质Q345B吨无缝钢管159*5材质20号钢吨无缝钢管1
9、80*8材质20号钢吨无缝钢管121*5材质20号钢吨槽钢18a材质Q235A吨角钢100*6材质Q235B吨钢梁H250*125材质Q235B吨角钢100*10材质Q235B吨角钢75*8材质Q235B吨富锌底漆吨聚氨脂面漆吨高强螺栓22*80套1126螺栓20*50套268螺栓20*60套40螺栓20*80套52螺栓12*30套8620螺母12个4820螺栓14*25套1008花篮螺栓25个76第五章 施工方法与技术措施第一节 钢结构制作、安装工程一、施工组织部署一施工原如此根据本工程的特点与招标文件的有关要求，确定以下几条原如此。1、以钢结构制作和安装为施工的主要控制线，钢结构制作项目应
10、与土建施工同时开工，尽快减少施工期。2、利用我公司钢结构加工基地的优势，率先安排门式钢架的制作加工，减少安装现场的制作加工量，向预制化、装配化开展。3、统筹安排钢结构安装工程、屋面与墙板安装工程，形成平行流水作业，采用科学方法管理部署各施工程序，控制施工进度，保证整体工程的顺利实施。4、采用先进的科学技术设备，大型吊装机具、自动焊机等提高工效与工程质量，加快施工进度。5、根据本工程特点，确保工程进度，将整个工程划分为两部份，即钢结构制作局部和现场钢结构安装，屋面板、墙板安装局部，将各分项工程统筹流水作业。6、全过程、全方位科学组织管理，履行合同，创品牌工程，树立公司的良好形象。二施工场地1、钢
11、柱与钢梁门式钢架在我公司金属结构加工场地进展加工，内有5吨桥式吊车一台与H型钢整形机与各种机械设备多台，完全能满足钢结构制作需要。2、安装现场施工场地：安装现场需备有一座4060米左右的组装存放场地，与彩钢板，钢材料存放，各种施工机具，设备的摆放，半成品堆放。3、办公、生活、暂设按平面布置图所示建设房屋，分别设置办公室，材料，工具仓库，职工宿舍，食堂，厕所、车辆存放等其他必要设施，满足办公，生活交通需要，符合文明工地管理要求。二、施工方法一、钢结构制作1、钢架制作施工程序图纸会审技术交底钢板下料放样号料绘单体部件施工图清理坡口除锈 坡口加工接板拼装材 质 检 验工具胎具工作台准备焊接部件拼装矫
12、正无损探伤焊接几何形状检查预 组 装检查几何尺寸磨擦面处理成品钻孔变形矫正无损探伤除 锈防 腐产品标识成品出厂2、加工工艺方法与要求1 加工前准备首先熟悉图纸，进展图纸会审与技术交底，绘制单体部件加工图卡与工艺措施，编制各种需用计划：材料计划、设备计划、工机具计划、用电计划、试验检验计划；办理开工报告，组织劳动力等资源配备。组织施工人员入厂，搭设下料组装施工平台，制作适用于本工程的胎、卡具。包括如下几种：a. 下料架与平台的搭设下料架搭设在数控切割机的两轨道之间，以轨道标高为下料架标高参照点，进展找平，防止因下料架不平而导致切出的板口倾斜，影响工程质量，下料架示意图如下： 轨道AA加肋板 扁钢
13、槽钢下料架平面结构示意图 扁钢加肋板槽钢A-Ab. 构件组对平台为保证工程质量，加快进度，必须制作构件组对和下料平台，也可以利用现有组对平台。c. 焊接防变形和控制变形平台与胎具由于构件为钢结构，焊接后变形较大，因此在焊接前应采取相应的防变形措施和方法，通过相应的胎具、平台与工艺操作方法来控制。比如相应的焊接平台如下：焊点尺寸手工焊接平台节点尺寸(2) 材料进厂和进货检验与进展二次复验，并进展焊接工艺评定。(3) 材料的标识与下料工艺卡片的编制。材料经二次复验合格后，应对每种材料均进展标识，不同材质、规格的材料分开放置，防止错用。材料堆放按ISO9000要求，设置标牌标明各种材料规格、材质、检
14、验状态等。在下料前，专业工程师应根据施工图纸，将每一个钢构件分解，绘出单体图，经责任工程师审核无误后交给施工班组照此卡标注的尺寸与技术要求施工。经验证明，板材在切割与焊接过程中会收缩变形，这就要求在绘图时留有加工余量，只有这样才能保证构件的整体外形尺寸。(4) 加工各钢构件可以采用拼接形式，但拼接位置、形状坡口形式等必须符合技术要求与国家有关规X、规程要求。针对工程特点，每X钢板应进展排料，并与工艺卡上的零件一一对应，举例说明如如下图。3 2 14 5图中画45斜线的部份为废料，图1、2、3、4、5为零件，套裁图的好处是便于施工与节约大量原材料从而有效地降低工程本钱。3、材质检验1钢材进货与检
15、验a. 钢材的品种、规格、性能等应符合现行国家产品标准和设计要求，所有钢材应有质量证明文件。b. 主要受力构件所用钢材、设计有要求的钢材、质量有疑议的，质量证明文件内容不清不符的，钢材混批的应进展抽样复验。c. 在编制材料需用计划时，应根据构件规格尽量选用适合构件规格的材料，以减少边废料，降低工程本钱。2焊材检验焊接材料应有质量合格证，焊丝、焊剂应进展材质复验，焊接材料在正式使用前应进展焊接工艺评定。4、放样、号料1放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量与切割加工余量。2放样和样板样杆的允许偏差应符下表的规定。放样和样板样杆的允许偏差项 目允许偏差mm平行线距离和分段尺寸对角线
16、差宽度、长度孔距加工样板的角度20mm3号料的允许偏差应符合下表规定。号料的允许偏差项 目允许偏差零件外形尺寸孔 距5、下料1 下料方法a. H型钢腹板与翼缘板宜采用SKG-3A3型八头数控切割机切割下料。该型设备切割板宽4m、板厚可达80mm，有八个切割头，可同时切割两X板。这种切割设备能保证钢板两侧同时受热而从根本上减少长钢板的受热弯曲变形。同时，能够通过数字化控制自动进展割缝补偿，且可在线编程。b. 型钢切割，当断面最大尺寸大于100mm时采用空气等离子切割或火焰切割，当断面最大尺寸小于100mm时,采用机械切割机切割。2 切割前应将钢材切割区域外表的铁锈、污物等去除干净，切割后应去除熔
17、渣、毛刺和飞溅物。切割的允许偏差应符合下表的规定。切割的允许偏差mm项 目允许偏差零件宽度、长度局部缺口深度3 板材下料防变形措施和变形处理a. 板材下料采用数控切割机进展，将画好套裁图的板材用桥式吊车吊到下料架上，然后向数控盘输入下料几何尺寸数据或制作光电图，如果此板件需切坡口，需预留坡口加工时的铣边余量。b. 板材在切割过程中，可能发生或大或小的变形，一般地，板材弯曲有起拱和侧弯两种，前一种发生的机率较小。此两种变形矫正可采取火焰热矫法进展，对低合金结构钢而言，加热温度不得超900，且应缓慢冷却。其矫正方法参见“焊接变形矫正。c. 型钢与杆件下料时，要预先计算统计，将长件和短件相结合排料，
18、使整根料得到充分的利用，杆件下料尺寸应考虑焊接间隙与焊接收缩量，以免产生累计误差。6、制孔本工程制孔宜采用MZ型三维数控钻床，该钻床能在X、Y、Z方向单独和联合移动，具有自动定位和锁紧装置，最大钻孔直径达40mm。1 A、B级螺栓孔孔壁外表粗糙度Ra不应大于12.5m，也可选用其它设备钻孔，但质量必须符合下表规定：A、B级螺栓孔的允许偏差mm序号螺栓公称直径螺栓孔直径螺栓公称直径允许偏差螺栓孔直径允许偏差1101821830330502 C级螺栓孔孔壁外表粗糙度Ra不应大于25m，允许偏差符合下表规定。C级螺栓孔的允许偏差mm项目允许偏差直径+圆度垂直度且不大于螺栓孔距的允许偏差应符合下表规定
19、螺栓孔孔距的允许偏差mm项目允许偏差500501-12001200-30003000同一组内任意两孔间距离_相邻两组的端孔间距离3为保证工程质量，构件体开孔宜采用成品开孔，如采用单体部件开孔后拼装时，应有防焊接变形措施，保证各开孔位置符合孔距允许偏差要求。7、高强螺栓连接1 高强螺栓连接出厂时应分别随箱带有扭矩系数加紧固轴力(预拉力)的检验报告。2 高强螺栓在保管、施工过程中，应严格按批号存放、使用，不同批号的螺栓、螺母、垫圈不得混杂使用。3高强螺栓施工所用的扭矩板手使用前，必须校正，其扭矩误差不得大于5%。4高强螺栓的拧紧应分为初拧、复拧、终拧。初拧扭矩为施工扭矩的50%左右，复拧的扭矩等
20、于初拧的扭矩，然后按规定的施工扭矩进展终拧。5高强度螺栓在初拧、复拧、终拧时，应按照由螺栓群中央向外拧紧的顺序进展并在同一天内完成。6螺栓终拧完成后，在24小时内应进展终拧扭矩的检查。 (二)组装工艺与要求1、H型钢组对宜采用HZ-2000型H型钢自动组立点焊机机组，工件的翼板、腹板，在主机的液压缸等工装夹紧，保证工件正确定位、上液压缸压辊压紧工件，使腹板和翼板严密贴合，焊枪输送机构使4把焊枪准确到达焊接位置，开始点焊，四条一次点焊成功。由于对同类工件只需一次调整定位，就能达到准确拼装，整套系统采用数控系统控制，从而大大提高工作效率。2 、H型钢组对除采用上述自动组立点焊机组外，也可采用人工组
21、对方法，但必须在组对胎具上进展，保证翼板、腹板组对允许偏差符合下表规定。点焊材料应符合焊接工艺指导书的要求，焊点长度不小于30mm，间距不大于700mm，腹板两侧焊点应错开。焊接H型钢组对允许偏差见下表项目允许偏差(mm)图例截面高度hh500hb500h1000截面宽度b腹板中心偏移b e翼缘板垂直度h/100bh三焊接1、焊接方法与设备根据工程量与结构形式的要求，本工程涉与的主要焊接方法包括：钢板的拼接、H型钢的焊接：埋弧自动焊；钢构件的焊接采用CO2气体保护焊和焊条电弧焊。序号焊缝种类焊接方法焊接设备备 注1H型钢工厂长焊缝与钢板拼接焊缝埋弧自动焊DC-1000美国林肯焊机2工厂短焊缝钢
22、构件焊缝CO2半自动气体保护焊NB-400松下焊机3现场焊缝、钢构件焊缝焊条电弧焊AX-400ZX-5002、 焊接要求1 焊工要求参加本工程施工的焊工，应持有焊工操作证，施焊项目满足工程需要并在有效期内。在焊接操作过程中,严格遵守焊接工艺细如此,按焊接工艺指导书进展施焊。当发现重大质量问题时,需与时报告焊接技术人员、施焊人员不得擅自处理。3、焊接材料1 焊接材料选用焊接方法钢材牌号电焊条焊 丝焊 剂埋弧自动焊Q345H08MnAHJ431Q235一BH08AHJ431CO2气体保护焊Q345、Q235-BH08Mn2SiA焊条电弧焊Q345、Q235-BE5015Q235-BE43032 焊
23、接材料烘干主要焊接材料烘焙要求焊 材 名 称烘干温度C0恒温时间h焊条E4303180E5015380焊剂HJ4313003 焊接材料管理严格执行公司焊接材料存贮管理制度、焊接材料发放使用管理制度与焊条烘焙管理制度以强化对焊接材料的管理。焊条、焊剂在使用前要严格按焊接工艺指导书的规定进展烘焙，防止剧热和剧冷。 焊条烘焙时要按牌号分类，做好作业标识，防止错领、错用，焊条重复烘焙不得超过两次，焊条烘焙应由专人负责。焊材发放时，要凭票领用，应防止错领或多领。焊条使用时应放置于保温筒之内，随用随取，露天施焊时，烘焙过的焊条不允许在现场隔夜存放，剩余焊条应与时返回并履行回收手续，焊条应存放在枯燥、通风良
24、好的库房内，环境温度不低于5，相对湿度小于60%，且距地面与墙壁距离不小于300mm。自动埋弧焊剂、焊丝与CO2焊丝的保管条件同手工电弧焊条保管条件一样，并应分类别，规格做好标识，防止错用，焊丝在使用前应用洁净的棉纱、破布等检查其外表有无水渍、油污、锈迹等。4、焊缝质量等级钢板拼接为二级焊缝，现场安装焊缝除有坡口为级外，其余角焊缝与其他焊缝均为级焊缝。5、焊工试件与焊接工艺评定1焊接工艺试验应由持证的焊工操作，焊接工艺试验应与工程上所使用的母材与焊接材料一致。工艺试验采用板对接与T型接头型式。焊接试验前，应根据材料的可焊性与设计要求拟定试件的下料、坡口的加工、组对清理、焊接层数、焊接道数、层间
25、处理、焊接规X、焊接位置等全部程序和要求。2焊接工艺评定的过程应按焊接评定工艺指导书，根据钢制压力容器焊接工艺评定4708-2000与建筑钢结构焊接规程JGJ81-91的规X施焊试件、检验试件和试样、测定焊接接头是否具有所要求的使用性能，提出焊接工艺评定报告，从而验证焊接工艺的正确性。6、焊接工艺与焊接工艺指导书1本工程主要焊接工艺参数选择见表主要焊接工艺参数序号焊缝位置焊接方法主要焊接参数焊接材料1H型钢工厂长焊缝钢板拼接埋弧自动焊I=600-800AU=30-36VH08AHJ4312钢结构工厂短焊缝构件焊接CO2半自动气体保护焊I=120-180AU=19-20VH08Mn2SiA3钢结
26、构构件点固、现场焊缝手工电弧焊I=90-160AU=26-28VE50152焊接工艺指导书在焊接工程正式开始前，应按焊接工艺评定结果编制各项焊接工作的工艺指导书。此处仅列出典型的H型钢梁长缝焊接工艺指导书。7、施焊要求施焊前，焊工应复查焊件接头焊区的处理质量情况。当不符合要求时，应修整合格后方可施焊。坡口内外两侧各20mmX围内的铁锈、毛刺、污垢、油漆等杂物应去除干净。定位焊所采用的焊接材料型号，应与焊接材质匹配，焊缝厚度不宜超过设计焊缝厚度2/3，且不大于8mm，焊缝长度不宜小于25mm，定位焊缝应布置在焊道以内，并应由持证的焊工施焊。多层焊接须连续施焊，每一层焊道焊完后应与时清理检查，去除
27、缺陷后再焊。焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可进展。焊接完毕，焊工应清理焊缝外表的熔渣与两侧的飞溅物，检查焊缝的外观质量。检查合格后应在焊缝工艺规定的部位打上焊工钢印。电焊条、焊剂在使用前严格按说明书与工艺指导书要求进展烘干。焊丝在使用前，应去除油、污、垢、锈、漆、水份等杂质，使其外表露出金属光泽。钢结构构件焊接工艺关键在于选用合理的焊接顺序，以控制和减小焊接变形。所有施焊人员必须持证上岗，证件必须在有效期内，且只能担任允许项目X围内的工作。焊工必须有良好的工艺纪律，必须严格按焊接工艺指导书施焊。焊接工作必须在免受雨水浸袭的条件下完成，大气的相对湿度不得超过90%
28、手工电弧焊时风速不能超过8m/s，CO2气体保焊时风速不得超过2m/s。露天施焊时有必要采取防风措施。此外，当环境温度低于-5时，焊接Q345钢应采取预热措施。8、焊缝返修与缺陷处理1焊缝返修当焊缝检验存有不允许的缺陷时，必须进展焊缝返修，焊缝返修不允许焊工擅自处理，而应制定相应的返修措施后才能实施。焊缝同一位置的返修次数不宜超过两次，当超过两次时，应由主管技术经理批准。2 焊接缺陷整修序号缺 陷 情 形整 修 方 法1钢材外表有明显伤痕焊接补强后，用砂轮磨平，焊缝长度至少4cm以上2钢材外表有不明显伤痕用扁铲将不良局部打除后，焊接补强用砂轮磨平。3钢材外表有明显伤痕将钢板挖至板厚约四分之一
29、处后，焊接补强并用砂轮磨平。4弧 击钢材外表产生凹痕时，应焊接补强并用砂轮磨平，如稍有痕迹时，用砂轮磨平即可，焊缝最小长度，应有4cm以上。5焊接裂痕应将破裂局部全部挖除，查明发生原因后改善重焊。6焊缝外表凹痕与重叠焊接将不良局部挖除重焊，焊缝最小长度应4cm。7焊缝外表的凹凸用砂轮磨平。8焊边烧损焊接补强后磨平。焊缝最小长度应有4cm以上。9内部缺陷用气刨或砂轮彻底挖除缺陷，修整坡口，最小返修长度应大于25cm。9、焊接顺序与防止变形措施合理的组装焊接顺序是控制钢结构变形的最关键问题，在实际组装施焊过程中，要严格按工艺要求操作，要具体问题具体分析，把变形减小到最低程度。1钢板拼接焊接H型钢(
30、钢梁、钢柱)所用钢板需要在制作构件前，先将钢板拼接好。翼缘板拼接缝和腹板拼接缝的间距应大于200mm，以免在组装构件时进展重复性工作。为防止焊接后产生较大变形，宜将钢板开成双面坡口，即X型坡口对接。钢板拼接焊接时的较长焊缝宜采用埋弧自动焊，腹板的拼装采用直缝对接工型坡口，一侧焊后，背面用碳弧气刨清根后，进展封底焊，上、下翼板的拼接采用45斜接时，X型坡口一侧焊后，背面经碳弧气刨清根后，进展焊接。钢板拼接焊接完毕后用自制WB-240040型平板机进展平板。较短焊缝和部件可用压力机进展平整。2H型钢长缝焊接H型字梁虽然截面形状和焊缝布置对称，但假如装配和焊接顺序不适当也会产生变形。施工中主要可能产
31、生的变形有：梁的长度由于四条纵缝的纵向收缩而引起缩短；由于角焊缝横向收缩引起上下翼板的角变形；由于先焊完焊缝1和2(见图1)，再焊3和4引起的上拱弯曲变形；由于先焊完焊缝1和3再焊2和4引起旁弯变形；由于装配不当或各条焊缝焊接方向不对(见图2)引起H型梁扭曲等等。扭曲变形在焊后较难矫正，防止扭曲变形要从以下两方面入手。第一 保证装配质量。腹板和翼板的相对位置要垂直，上下翼板要水平，腹板和翼板间无间隙或间隙沿整个梁的长度很均匀，焊前把工字梁垫平。第二 要防止如图2所示的各条焊缝的焊接方面相互错开的焊接顺序。AA21翼板2 143翼板 腹板 AAH钢四条纵向焊缝 图1 H钢不合理焊接方向 图2H型
32、梁长度方向的缩短，可通过备料时对上下翼板和腹板留出适当收缩余量解决。上拱和旁弯变形用焊接顺序去解决。焊接H钢采用埋弧自动焊时位置呈船形，其合理的焊接顺序见图3。4533221114211 H型钢船形焊焊接顺序(1234) 图310、焊接变形矫正在此类工程中,主要针对H型钢进展焊接变形矫正。（1） 对于翼缘板变形采用HYJ-1000型矫正机如图6所示（2） 如果产生上拱变形，采用火焰加热法。矫正时可加热三角形或椭圆形。底边在被矫正凸起翼缘处，加热三角形顶点朝向腹板内，加热三角形的高度一般小于型钢高度的1/3，顶角度在20-40O之间。加热时先加热翼缘板处，后加热腹板，原如此上以外缘向里加热。为了
33、加快加热速度，取得明显效果，可用两个以上焊炬同时加热，如果一次加热没有完全消除变形，可以二次加热，但加热位置应予错开。如图7所示。 H型钢上拱变形火焰矫正 图73 侧向弯曲矫正时，采用火焰加热法。对水平翼板进展加热，用火焰烤外凸一侧，呈三角形加热，三角形的高度应小于翼板宽度的1/2，其顶角度在30-50oX围。如图8所示。 H钢旁弯变形火焰矫正 图84对于较小型的H型钢也可用150T磨擦压力机进展矫正，在矫正过程中应配合胎模具使用，防止翼板或腹板受力后产生局部扭曲变形。5焊缝外表严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔和熔性飞溅等缺陷。焊缝外表过渡圆滑，焊波均匀，焊渣飞溅等杂物应彻底去除。
34、焊缝外表质量抽查长度的5%以上，每条焊缝至少检查一处。外观检查用焊缝量规与钢板尺检测。11、焊缝内部质量检验1无损检验要求设计与规X要求本工程焊缝内部质量检验采用超声波探伤，有关要求如下：焊缝质量等级一级二级三级内部缺陷超声波探 伤评定等级检验等级B级B级探伤比例100%20%2检验资质无损检测由省试验第一检测中心负责，该机构经省技术监视局CMA计量认证，对社会出具的检测数具有法律效力。参加工程检测的人员，具备国家质量技术监视局颁发的级高级，即原I级无损检测人员某某与省质量技术监视局颁发的级无损检测人员某某。3无损检验控制与标准 焊缝无损检验执行GB50205-2001规X要求与ISO9000
35、质量体系过程控制程序； 结构采用Q235B时其焊缝检验为焊缝冷却到环境温度后进展； 结构采用Q345钢材，焊缝应在焊接完成24小时后进展探伤，以保证延迟裂纹检测无漏检。钢板拼接对接焊缝为二级焊缝，进展20%超声波射线抽查，级为合格；无损检测标准：引用钢结构施工验收规XGB50205-2001所规定的五种标准。 (四) 涂装1钢结构的除锈工作应在钢结构组装、焊接与预拼装合格，标识后进展。除锈方法为人工除绣。2钢构件除锈检验合格后要立即进展涂装工作。涂装方法宜采用喷涂方式进展，较小的零部件可采用手工涂刷方法进展。3涂装用油漆、稀释剂和固化剂等的种类和质量必须符合设计要求，并应经质量检验部门复验合格
36、后才可使用。4涂装的防腐油漆应按设计要求和技术操作规程要求分层涂装，漆膜完整，厚度均匀，色泽一致，附着良好。5钢结构隐蔽部位应在拼装前完成涂装工作。6现场拼装焊口两侧100mmX围内，螺栓摩擦面等应在安装校正合格后统一涂装外露部位，分层按要求补涂。7钢构件涂装后，应分型号、规格、安装顺序等分开堆放，防止二次搬运损伤涂层。在运输安装过程中受损，应清理后分层补涂。其补涂工艺要求与涂膜厚度应符合设计与规X要求。五钢结构安装钢结构安装程序墙壁C型檩条安装根底验收钢架安装柱间支撑安装柱两侧系杆安装屋面Z型檩安装檩条安装保温板安装门 窗 安 装1、根底验收与处理1根底验收根底制作完成后，必须进展中间验收，
37、根底验收应符合GB50205，节根底和支承面有关要求。根底强度在构件安装前应达到75%，并附有根底强度试验报告。应按要求检查根底外表质量以与预埋地脚螺栓的预埋质量。预留长度、预留栓位置、倾斜度、螺纹外表质量与规格等。复测标高基准点，按标高基准点实测根底实际标高。做好详细检测记录。根底验收工作工序交接手续齐全。2根底的测量借助经纬仪和标准钢卷尺, 复测基准线，引出立柱中心线以与每一节轴线中心线。中心标板的埋设: 待基准线测量后，进展选点埋设中心标板。根底的划线与处理: 待中心线测量标出后, 应分别划出纵向立柱中心线和横向立柱中心线。待地脚螺栓尺寸复核后，应将地脚螺栓保护套割去。对螺纹丝扣要加以保
38、护，涂油并套上螺母。2、垫铁的敷设 在地脚螺栓的两旁修凿出垫铁敷设的位置，保证修凿面大于立柱底板面，凿出毛面以后用压缩空气吹净外表，使中心线清晰可见，然后放置垫铁并保证垫铁底面平稳无摇动现象。每组垫铁敷设后，应用水准仪测量找准、找平，保证每组垫铁在同一水平面上，找平同时，每组垫铁应分别作好位置的标记。垫铁面应保证水平度的要求用水平尺测量即可。3、钢架安装1场地平整与组装平台搭设钢架运输至安装现场前，应清理安装场地杂物，平整并压实安装场地、运输道路，保证运输道路畅通无积水，满足运输与施工车辆进出需要。为保证结构件等的安装尺寸，钢构件需在安装现场进展拼装检测，经检测合格后方可进展安装。2构件运输钢架在制作加工厂完成，经检验合格后，按安装顺序与编号分批运输至安装现场，并按摆放布置图分别摆放稳妥。构件在装卸、运输过程中应注意成品的外表保护，防止构件外表受损。吊装绑扎时，钢丝绳与构件摩擦处应用木板，草垫或其它软性物品遮垫。3构件安装前的检查钢结构安装前对进场的构件按照图纸明细进展清点和外观检查。对外表存在的油污、泥沙、焊渣和灰尘等杂物要全部清理干净。进展校核钢柱制作尺寸与安装定位线的复核工作。复
