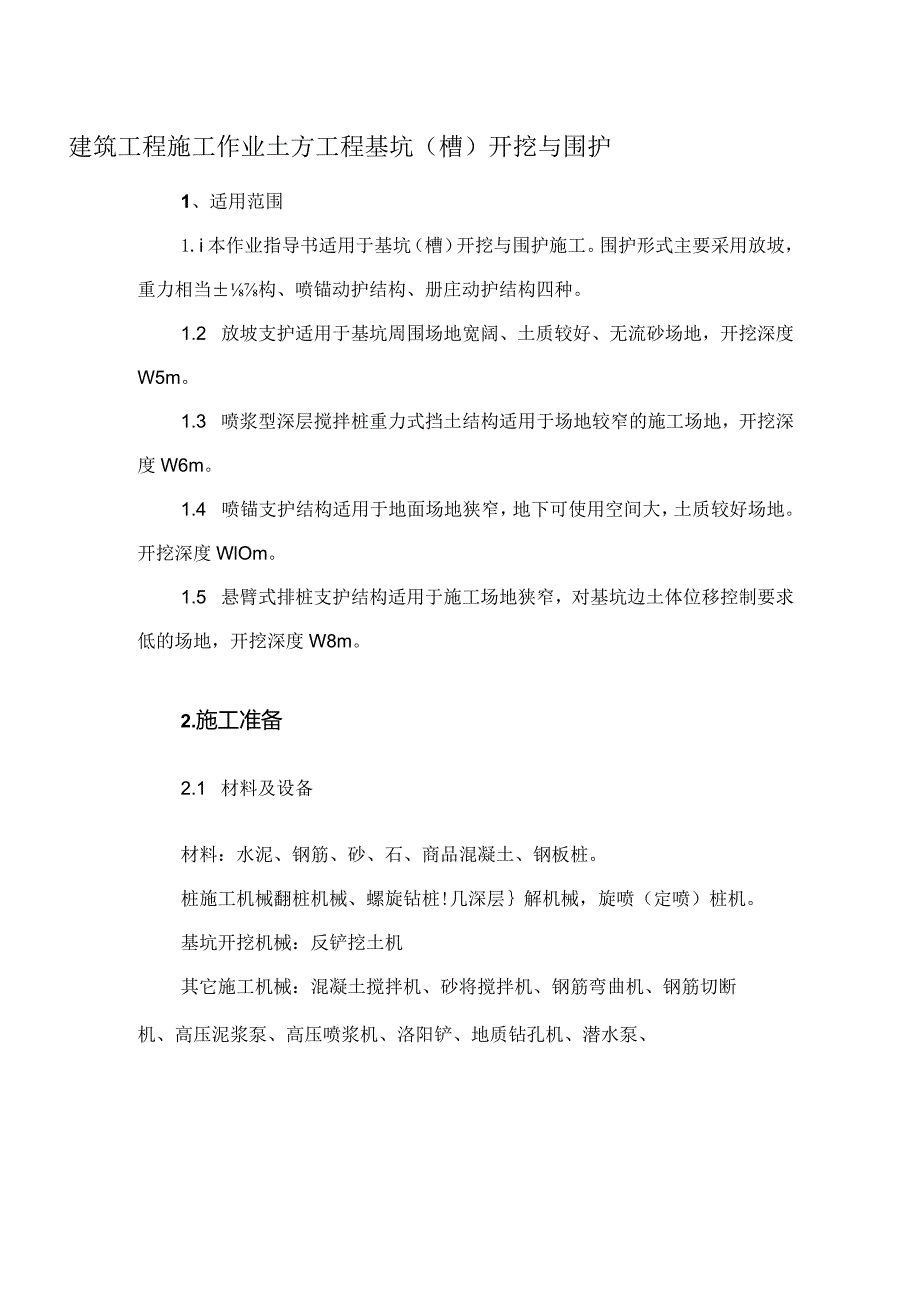

1、建筑工程施工作业土方工程基坑（槽）开挖与围护1、适用范围1.i本作业指导书适用于基坑（槽）开挖与围护施工。围护形式主要采用放坡，重力相当构、喷锚动护结构、册庄动护结构四种。1.2 放坡支护适用于基坑周围场地宽阔、土质较好、无流砂场地，开挖深度W5m。1.3 喷浆型深层搅拌桩重力式挡土结构适用于场地较窄的施工场地，开挖深度W6m。1.4 喷锚支护结构适用于地面场地狭窄，地下可使用空间大，土质较好场地。开挖深度WlOm。1.5 悬臂式排桩支护结构适用于施工场地狭窄，对基坑边土体位移控制要求低的场地，开挖深度W8m。2.施工准备2.1 材料及设备材料：水泥、钢筋、砂、石、商品混凝土、钢板桩。桩施工机

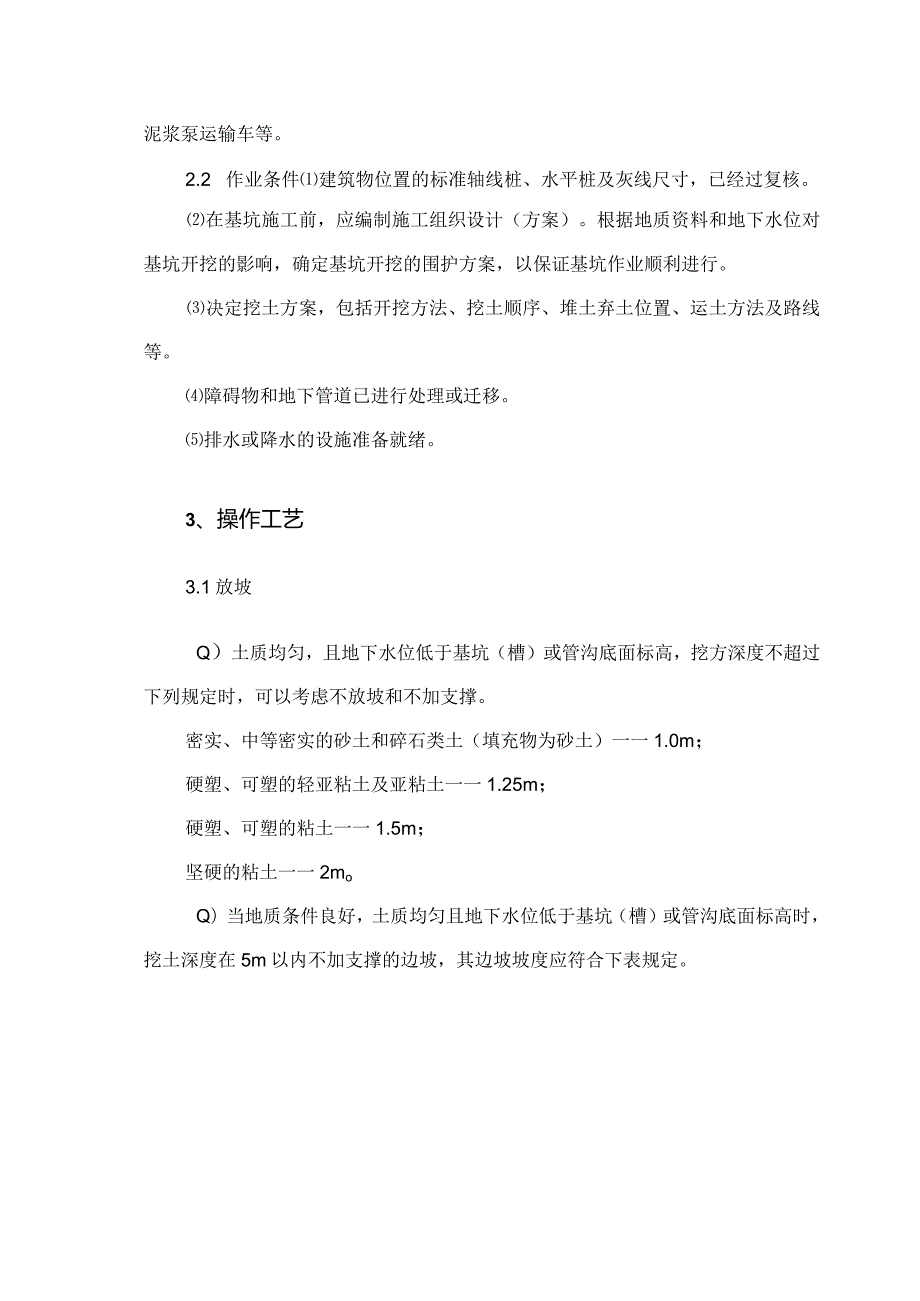

2、械翻桩机械、螺旋钻桩!几深层解机械，旋喷（定喷）桩机。基坑开挖机械：反铲挖土机其它施工机械：混凝土搅拌机、砂将搅拌机、钢筋弯曲机、钢筋切断机、高压泥浆泵、高压喷浆机、洛阳铲、地质钻孔机、潜水泵、泥浆泵运输车等。2.2 作业条件建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。在基坑施工前，应编制施工组织设计（方案）。根据地质资料和地下水位对基坑开挖的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。障碍物和地下管道已进行处理或迁移。排水或降水的设施准备就绪。3、操作工艺3.1放坡Q）土质均匀，且地下水位低于基坑（槽）

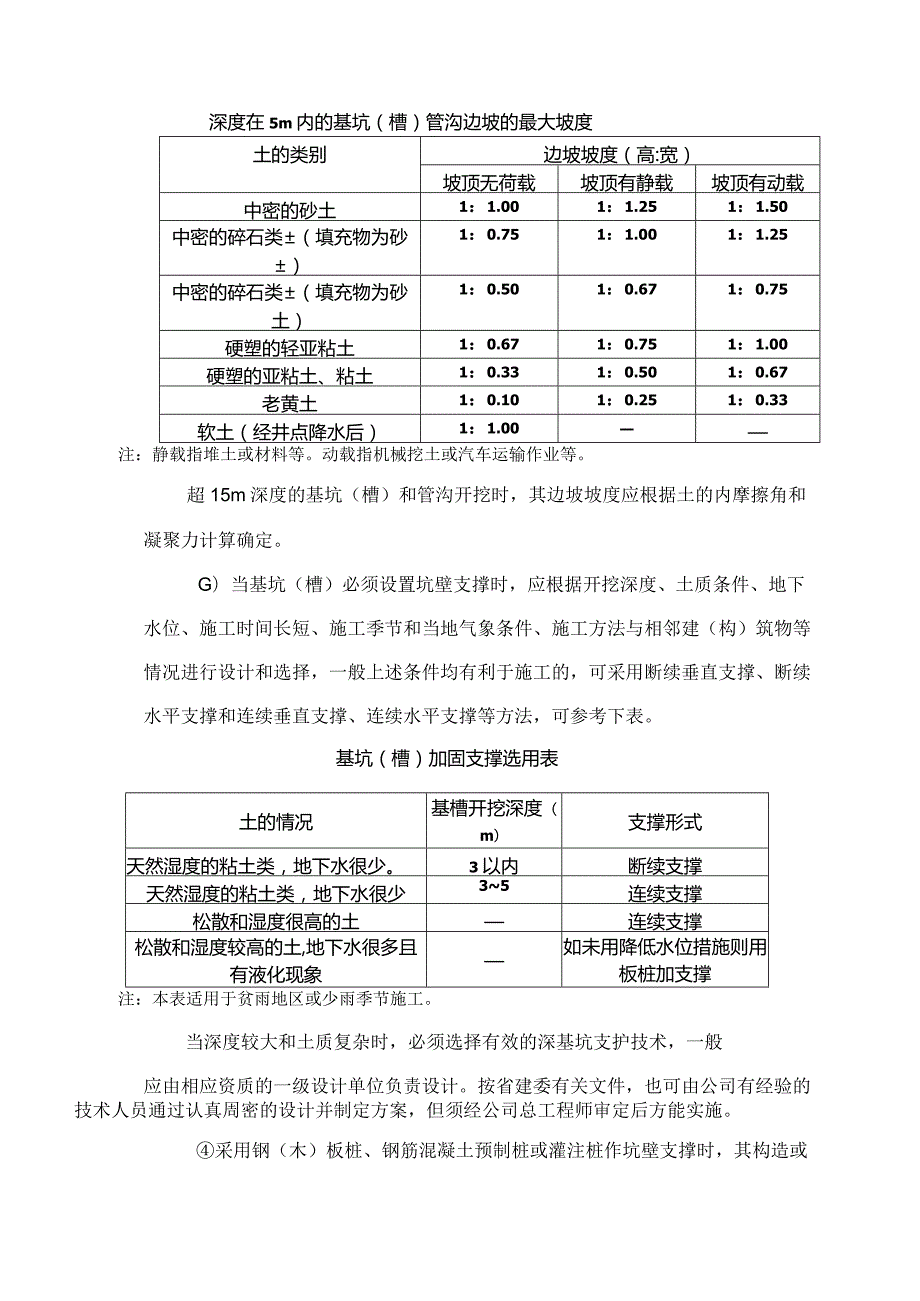

3、或管沟底面标高，挖方深度不超过下列规定时，可以考虑不放坡和不加支撑。密实、中等密实的砂土和碎石类土（填充物为砂土）一一1.0m；硬塑、可塑的轻亚粘土及亚粘土一一1.25m；硬塑、可塑的粘土一一1.5m；坚硬的粘土一一2moQ）当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深度在5m以内不加支撑的边坡，其边坡坡度应符合下表规定。深度在5m内的基坑（槽）管沟边坡的最大坡度土的类别边坡坡度（高:宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的碎石类（填充物为砂）1：0.751：1.001：1.25中密的碎石类（填充物为砂土）1：0.501

4、0.671：0.75硬塑的轻亚粘土1：0.671：0.751：1.00硬塑的亚粘土、粘土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土（经井点降水后）1：1.00注：静载指堆土或材料等。动载指机械挖土或汽车运输作业等。超15m深度的基坑（槽）和管沟开挖时，其边坡坡度应根据土的内摩擦角和凝聚力计算确定。G）当基坑（槽）必须设置坑壁支撑时，应根据开挖深度、土质条件、地下水位、施工时间长短、施工季节和当地气象条件、施工方法与相邻建（构）筑物等情况进行设计和选择，一般上述条件均有利于施工的，可采用断续垂直支撑、断续水平支撑和连续垂直支撑、连续水平支撑等方法，可参考

5、下表。基坑（槽）加固支撑选用表土的情况基槽开挖深度（m）支撑形式天然湿度的粘土类，地下水很少。3以内断续支撑天然湿度的粘土类，地下水很少35连续支撑松散和湿度很高的土连续支撑松散和湿度较高的土,地下水很多且有液化现象如未用降低水位措施则用板桩加支撑注：本表适用于贫雨地区或少雨季节施工。当深度较大和土质复杂时，必须选择有效的深基坑支护技术，一般应由相应资质的一级设计单位负责设计。按省建委有关文件，也可由公司有经验的技术人员通过认真周密的设计并制定方案，但须经公司总工程师审定后方能实施。采用钢（木）板桩、钢筋混凝土预制桩或灌注桩作坑壁支撑时，其构造或是否加设锚杆应按设计方案的规定。施工中应经常检查

6、如发现有变形、沉降等现象，应及时采取加固措施，以及通知设计人员。在雨期更应加强检查。6）采用钢筋混凝土地下连续墙用坑壁支撑时，其施工和验收要求应按设计图和有关规范规定执行。6）基坑（槽）底部开挖宽度应根据基础或防水处理施工工艺决定。混凝土基础或垫层需支模者，每边增加工作面0.3m；需用防水涂料（卷材）或防水砂浆做垂直防水（潮）层时，增加工作面11.2mG）管沟底部开挖宽度（有支撑者为撑板间的净宽），除管道结构宽度外，每侧增加工作面宽度，可参照下表采用。管沟底部每侧工作面宽度管道结构宽度（mm）每侧工作面宽度（mm）非金属管道金属管道或砖沟200500400300600100050040011

7、00150060060016002500800800注：t道结构宽度：无管座按管身外皮计；有管座按管座外皮计；砖砌或混凝土按管沟外皮计。沟底需增设排水沟时，工作面宽度可适当增加。）在原有建（构）筑物邻近挖土，如深度超过原建（构）筑物基础底标高，其挖土坑（槽）边与原基础边缘的距离必须大于高差的12倍（土质好时可取低限），并对边坡采取保护措施；如对旧有建（构）筑物基底有影响时，必须提请有关部门有建（构）筑物基础变形、沉陷的加固措施后方可施工。）基坑（槽）和管沟的土方完成后应排干积水和清底，及时进行下一工序的施工。o）基坑（槽）和管沟挖土深度不得超过设计基底标高，对于个别超挖处，应使用石粉、碎石填补

8、并应夯实至要求的密实度。在天然地基或重要部位超挖时，应采用设计单位同意的补填方法（若采用低强度等级素混凝土等）去填补，并办好签证手续。i）采用天然地基的基础，挖至基坑（槽）底时，应会同甲方、质量监督站和设计人进行验槽。如缺乏地质资料或土质复杂的情况，必须进行钎探。钎探布置设计未规定时，可按下表执行。钎探排列表槽宽（mm）排列方式及图示间距（m）深度（m）小于800中心一排1.51.58002000两排错开1.51.5大于2000梅花型1.52.0柱基梅花型1.52.01.5并不短于短边钎探可采用人力或机械进行。钢钎可选用42225mm圆钢制成,长1.81.3m,钎尖呈60锥状，用锤重3.64

9、5kg,落锤高度500-700mm,将钢钎垂上打入土中，每打入30Omm记录一次锤击数，最后将钎探记录和结果分析对照天然地基情况而作出鉴定，如设计人提出也可使用轻便触探器进行试验。钎探后的孔要填灌中砂至密实状态。02）挖方的弃土或放土，应保证挖方边坡的稳定与排水，当土质良好时，应距槽沟边缘0.8m以外堆放，且高度不宜超过1.5m。在软土地区，不得在挖方上侧放土。Q3)在软土地区开挖基坑(槽)或管沟时，应按施工组织设计或方案规定施工。1.1 )土方工程一般不宜在雨天进行。在雨季施工时，工作面不宜过大。应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。05)土方边坡的加固(包括填方、排水沟

10、和截水沟等边坡)，应按土质、地下水位情况，并结合施工周期和季节制定保护方案。Q6)为减少对地基土的扰动，机械挖土应在基底标高以上保留200300mm左右，以后用人工挖平清底；如人工挖土后不能立即修筑基础或铺设管道时，也应保留15Omm厚的土层暂时不挖。所有预留厚度应在基础施工前用人工挖除。1.2 喷浆型深层搅拌桩重力式挡土墙结构。(1)深层搅拌庄应具备挡土及截水双重作用。(2)水泥式挡土结构施工场地预先平整，并采用防止施工机械失稳措施。(3)施工时必须严格控制水泥浆水灰比，不应大于0.50o(4)深层搅拌桩桩位偏差不应大于30mmo(5)深层搅拌桩垂直度应通过调整设备的平整度和导向架对地面的垂

11、直度进行控制，垂直偏差不应大于1%.桩连续施工，相邻桩施工间隔时间不应超过25小时。1.3 喷锚支护结构(1)喷锚支护结构可分为普通喷锚结构和土钉墙。锚杆位土层锚杆。(2)锚杆采用洛阳铲或地质钻机成孔，锚杆倾角50250,钻孔允许偏差：水平偏差50mm,垂直偏差20mm(3)按设计要求酬乍锚杆，沿轴线方向每1.5m放置一个定位架，安放锚杆体时注浆管与锚杆一同放入。(4)注浆：注浆体水灰比0.380.45,注浆时宜边灌边拔出注浆管，管口就始终浸于浆面下，浆液溢出孔口时全部拔出。(5)挂网喷射混凝土：钢筋网应通过加强钢筋与锚杆焊接老。喷射混凝土应两次喷成。喷头与受喷面保持垂直，间距0.6Lom。(

12、6)地下水较丰富时，应采用喷浆型深层搅拌桩作止水帷幕。1.4 排桩支护结构(1)排桩支护结构常采用钻孔灌注桩，钢板桩等桩型。(2)钻孔灌注桩施工不得在相邻两桩同时成孔，只有待相邻桩混凝土强度达到50%时方可施工。(3)成孔机械就位后，必须平整稳固，确保成孔垂直。(4)纵向钢筋分段配筋时，保证每段钢筋设计要求长度和标高位置，设计采用不均匀配筋时，吊放钢筋笼方向必须正确。(5)灌注混凝土应连续施工，严格按浇灌水下混凝土有关规定施工。(6)桩压顶梁施工前应将桩顶凿至密实混凝土面，清理干净；钢筋留足沟锚固长度，确保排桩与压顶梁连接。(7)桩间可能发生漏水时，桩间用高压施喷桩或静压注浆作桩间止水。1.5

13、 现场监测(1)现场检测项目主要有：边坡土体顶部水平位移，只护结构水平位移，只许机构表面沉降、基坑周围地表裂缝、只护结构裂缝、周围建筑物沉降及裂缝、地下水位、周围地下管线的变位和破损、基坑周围地面超载状况。（2）边坡土体顶部和支护结构顶部水平位移和沉降观测点沿周连续布置，间距小于15m。（3）监测时间人基坑开挖到土方回填完毕，监测时间间隔符合规范要求。发现危险预兆及时向监理、设计和施工人员报告，采取加强措施保证安全。4、质量标准4.1 保证项目（1）所使用的材料及成品符合设计及有关标准要求。（2）不得出现结构破坏、倒塌现象，不影响邻近蒋筑物、设施、地下管线的安全与使用。（3）基坑开挖尺寸准确，

14、开挖深度满足设计要求。（4）基坑基本无渗，漏水状况，支护结构无裂缝，基坑底部无回弹和隆起4.2 土方工程允许偏差项目见下表。土方工程允许偏差项目项目允许偏差（mm）检查方法桩基基坑基槽管沟挖方场地平整排水沟地（路）面基层人工施工机械施工标高0-5050+1000500-50用水准仪检查长度宽度0000-+100/用经纬仪、线和尺量检查边坡偏徒不应不应不应不应/观察或用坡度尺检查表面平整/20用2m靠尺和楔形塞尺检查注：地（路）面基层的偏差只适用于直接在挖、填方上做在（路）面的基层。4.3基坑变形值应符合下表要求（H为基坑深度）安全等级支护结构水平位移周围地面沉降变形一级0.002H且不大于30
