污水管CIPP翻转内衬施工方案.docx

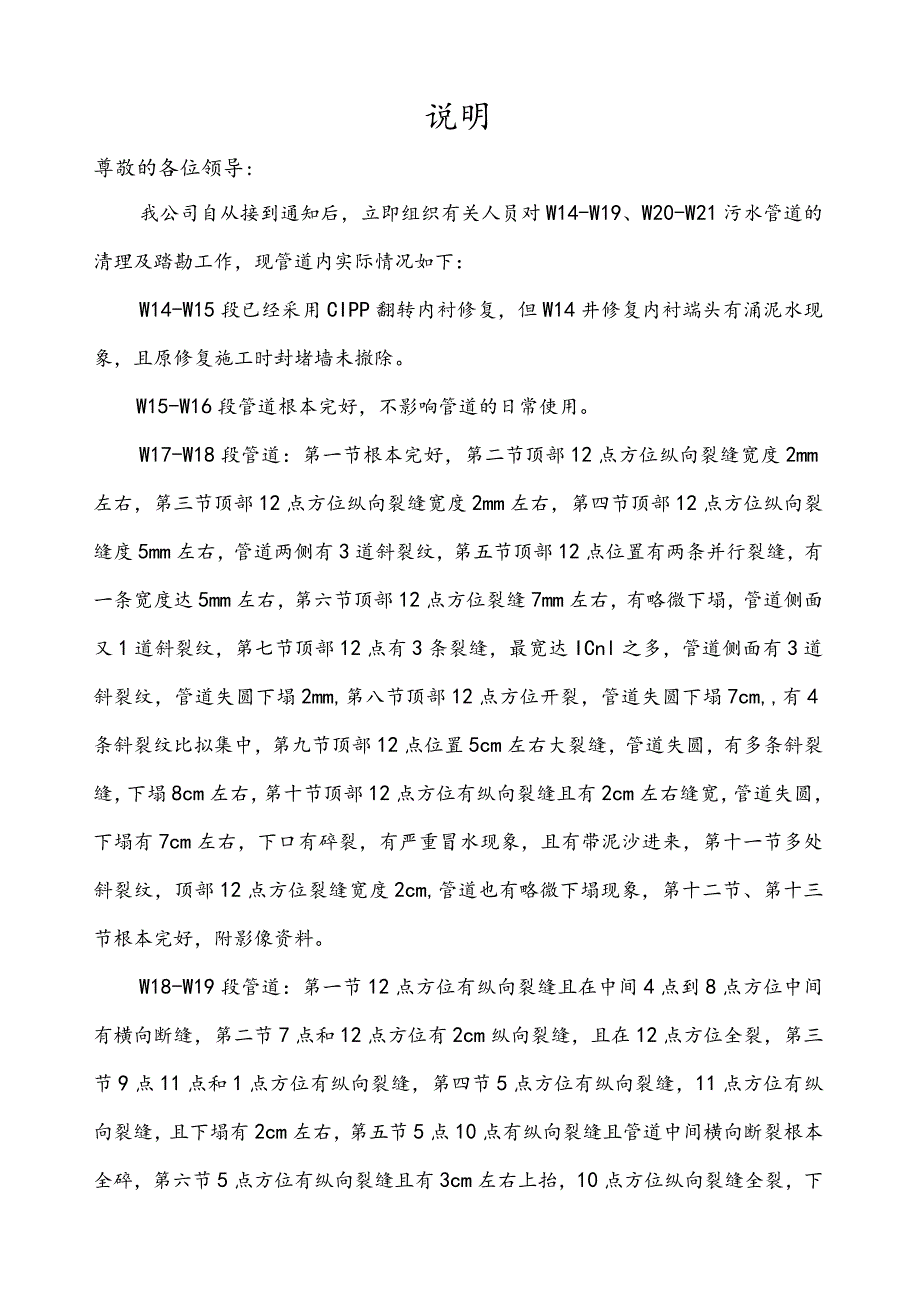

1、说明尊敬的各位领导:我公司自从接到通知后，立即组织有关人员对W14-W19、W20-W21污水管道的清理及踏勘工作，现管道内实际情况如下：W14-W15段已经采用CIPP翻转内衬修复，但W14井修复内衬端头有涌泥水现象，且原修复施工时封堵墙未撤除。W15-W16段管道根本完好，不影响管道的日常使用。W17-W18段管道：第一节根本完好，第二节顶部12点方位纵向裂缝宽度2mm左右，第三节顶部12点方位纵向裂缝宽度2mm左右，第四节顶部12点方位纵向裂缝度5mm左右，管道两侧有3道斜裂纹，第五节顶部12点位置有两条并行裂缝，有一条宽度达5mm左右，第六节顶部12点方位裂缝7mm左右，有略微下塌，管

2、道侧面又1道斜裂纹，第七节顶部12点有3条裂缝，最宽达ICnl之多，管道侧面有3道斜裂纹，管道失圆下塌2mm,第八节顶部12点方位开裂，管道失圆下塌7cm,有4条斜裂纹比拟集中，第九节顶部12点位置5cm左右大裂缝，管道失圆，有多条斜裂缝，下塌8cm左右，第十节顶部12点方位有纵向裂缝且有2cm左右缝宽，管道失圆，下塌有7cm左右，下口有碎裂，有严重冒水现象，且有带泥沙进来，第十一节多处斜裂纹，顶部12点方位裂缝宽度2cm,管道也有略微下塌现象，第十二节、第十三节根本完好，附影像资料。W18-W19段管道：第一节12点方位有纵向裂缝且在中间4点到8点方位中间有横向断缝，第二节7点和12点方位有

3、2cm纵向裂缝，且在12点方位全裂，第三节9点11点和1点方位有纵向裂缝，第四节5点方位有纵向裂缝，11点方位有纵向裂缝，且下塌有2cm左右，第五节5点10点有纵向裂缝且管道中间横向断裂根本全碎，第六节5点方位有纵向裂缝且有3cm左右上抬，10点方位纵向裂缝全裂，下塌1cm左右，第七节5点方位有纵向缝全裂上抬有2cm,9点方位和11点方位纵向全裂，下塌2cm左右，第八节：6点半方位纵向裂缝有上抬7cm左右，11点方位纵向缝全裂下塌5cm,第九节4点半方位纵向缝，11点方位有纵向缝下塌ICnl左右，顶部大头碎裂，错口5cm左右，第十节4点半6点方位纵向缝且6点方位有上抬2cm左右，12点方位有纵

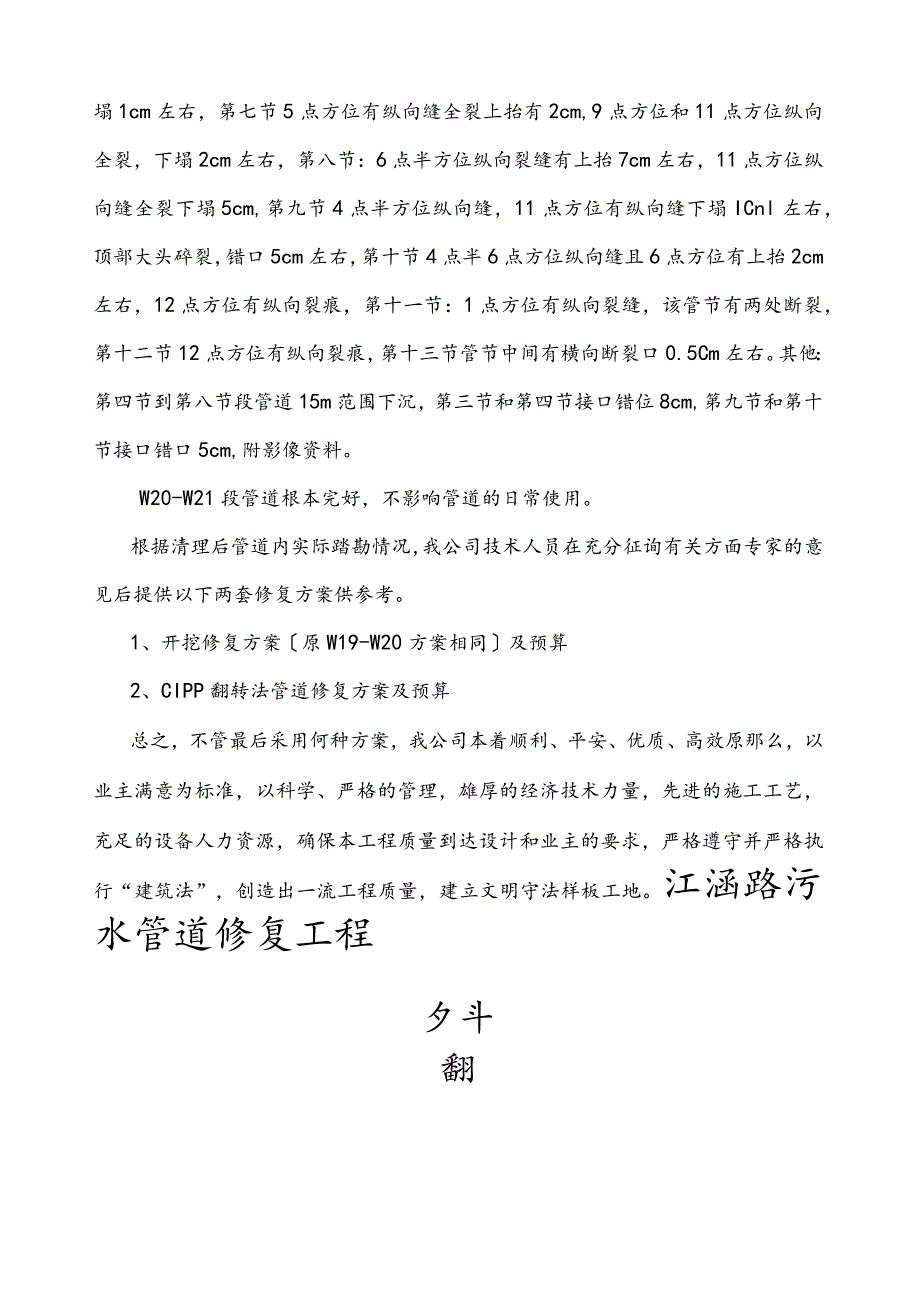

4、向裂痕，第十一节：1点方位有纵向裂缝，该管节有两处断裂，第十二节12点方位有纵向裂痕，第十三节管节中间有横向断裂口0.5Cm左右。其他：第四节到第八节段管道15m范围下沉，第三节和第四节接口错位8cm,第九节和第十节接口错口5cm,附影像资料。W20-W21段管道根本完好，不影响管道的日常使用。根据清理后管道内实际踏勘情况，我公司技术人员在充分征询有关方面专家的意见后提供以下两套修复方案供参考。1、开挖修复方案原W19-W20方案相同及预算2、CIPP翻转法管道修复方案及预算总之，不管最后采用何种方案，我公司本着顺利、平安、优质、高效原那么，以业主满意为标准，以科学、严格的管理，雄厚的经济技术

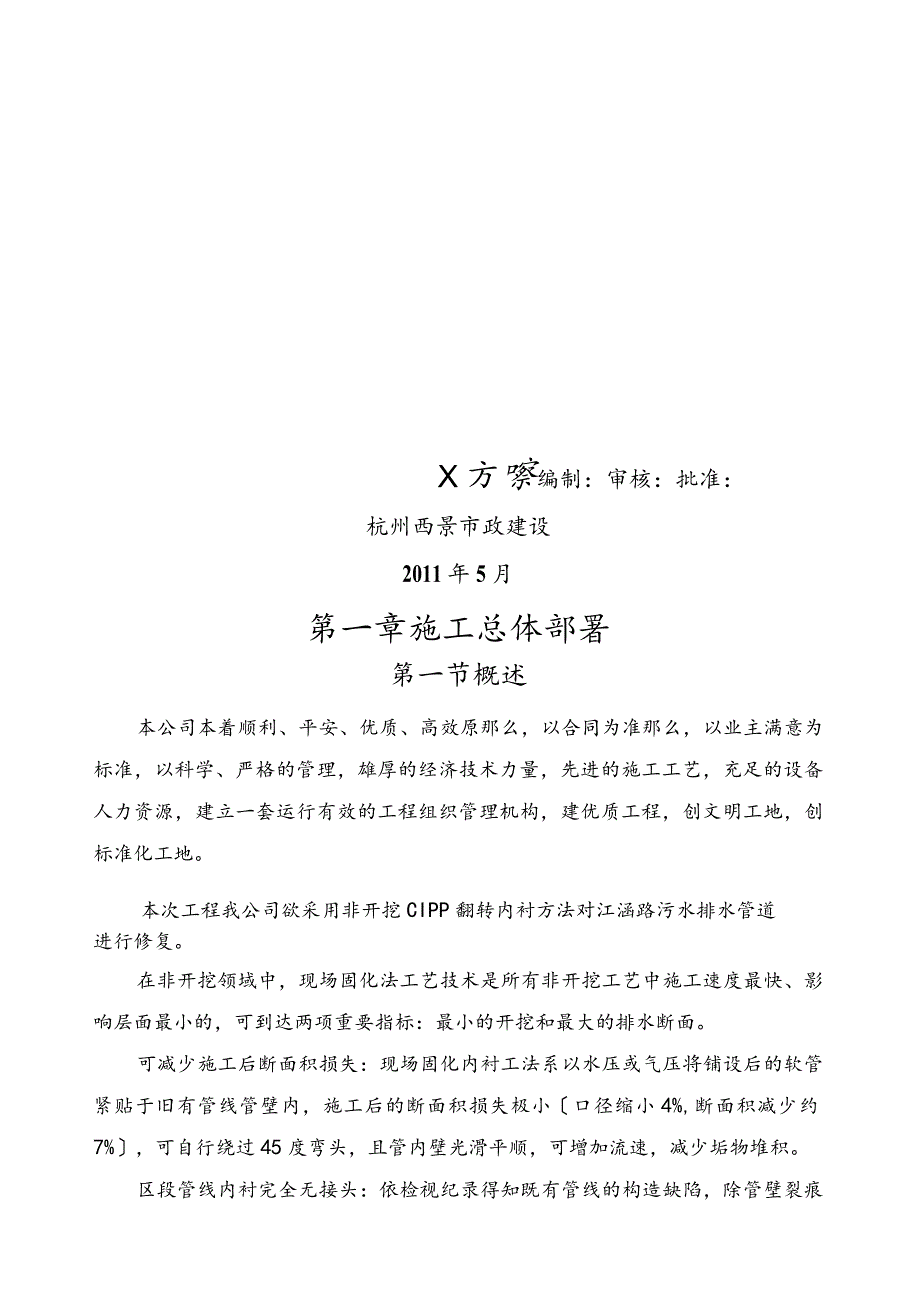

5、力量，先进的施工工艺，充足的设备人力资源，确保本工程质量到达设计和业主的要求，严格遵守并严格执行“建筑法”，创造出一流工程质量，建立文明守法样板工地。江涵路污水管道修复工程夕斗翻X方嚓编制：审核：批准：杭州西景市政建设2011年5月第一章施工总体部署第一节概述本公司本着顺利、平安、优质、高效原那么，以合同为准那么，以业主满意为标准，以科学、严格的管理，雄厚的经济技术力量，先进的施工工艺，充足的设备人力资源，建立一套运行有效的工程组织管理机构，建优质工程，创文明工地，创标准化工地。本次工程我公司欲采用非开挖CIPP翻转内衬方法对江涵路污水排水管道进行修复。在非开挖领域中，现场固化法工艺技术是所有

6、非开挖工艺中施工速度最快、影响层面最小的，可到达两项重要指标：最小的开挖和最大的排水断面。可减少施工后断面积损失：现场固化内衬工法系以水压或气压将铺设后的软管紧贴于旧有管线管壁内，施工后的断面积损失极小口径缩小4%,断面积减少约7%，可自行绕过45度弯头，且管内壁光滑平顺，可增加流速，减少垢物堆积。区段管线内衬完全无接头：依检视纪录得知既有管线的构造缺陷，除管壁裂痕外其余皆发生于接头位置，是以如何减少管段间接头数量以防止异常状况发生实为一修缮考虑重点。采用现场固化法可依施工长度裁制一相同长度的直管，借水压气压进行铺设，且多余的树脂亦可将原有管线的裂缝与接头缝隙产生填塞效果，待铺设完成即进行固化

7、并完成一内衬后无接头管。不开挖，不扰动数十年自然夯实车辆、自然沉陷，维持管线环境完美应力分布。无夯实不完全的问题。机械设备不影响交通：在软管进行铺设过程中，施工现场仅需维持一反转高塔与管材运送车，待铺设完成后即可将运送车驶离而将锅炉车移至现场进行加热，每段加热温度达90,加热时间依管段的口径、长度不一。第二节编制依据及标准标准1 .给水排水构筑物施工及验收标准GB50141-20082 .给水排水管道工程施工及险收标准GB50268-20083 .地下工程防水技术标准GB50108-20014、埋地聚乙烯排水管管道工程技术规程CECS164：20045、建筑基坑工程技术标准YB9258-97（

8、冶金部）6、建筑结构荷载标准GB50009-2001（2006版）7、浙江地区建筑基坑工程技术规程DB33/T1008-20008、建筑基坑支护技术规程JGJ120-999、建筑与市政降水工程技术标准JBJ/T111-9810.CJ/T165-2002高密度聚乙烯缠绕结构壁管材第三节工程概况1 .工程简述本次修复内容为江涵路W17-W19污水管道，采用CIPP翻转内衬法修复。管径DNIoO0,管道长约78mo根据本公司对现状的检查情况得知：W17-W18段管道：第一节根本完好，第二节顶部12点方位纵向裂缝宽度2mm左右，第三节顶部12点方位纵向裂缝宽度2mm左右，第四节顶部12点方位纵向裂缝度

9、5mm左右，管道两侧有3道斜裂纹，第五节顶部12点位置有两条并行裂缝，有一条宽度达5mm左右，第六节顶部12点方位裂缝7mm左右，有略微下塌，管道侧面又1道斜裂纹，第七节顶部12点有3条裂缝，最宽达ICrTl之多，管道侧面有3道斜裂纹，管道失圆下塌2mm,第八节顶部12点方位开裂，管道失圆下塌7cm,有4条斜裂纹比拟集中，第九节顶部12点位置5cm左右大裂缝，管道失圆，有多条斜裂缝，下塌8cm左右，第十节顶部12点方位有纵向裂缝且有2cm左右缝宽，管道失圆，下塌有7cm左右，下口有碎裂，有严重冒水现象，且有带泥沙进来，第十一节多处斜裂纹，顶部12点方位裂缝宽度2cm,管道也有略微下塌现象，第十

10、二节、第十三节根本完好，附影像资料。W18-W19段管道：第一节12点方位有纵向裂缝且在中间4点到8点方位中间有横向断缝，第二节7点和12点方位有2cm纵向裂缝，且在12点方位全裂，第三节9点11点和1点方位有纵向裂缝，第四节5点方位有纵向裂缝，11点方位有纵向裂缝，且下塌有2cm左右，第五节5点10点有纵向裂缝且管道中间横向断裂根本全碎，第六节5点方位有纵向裂缝且有3cm左右上抬，10点方位纵向裂缝全裂，下塌ICm左右，第七节5点方位有纵向缝全裂上抬有2cm,9点方位和11点方位纵向全裂，下塌2cm左右，第八节：6点半方位纵向裂缝有上抬7cm左右，11点方位纵向缝全裂下塌5cm,第九节4点半

11、方位纵向缝，11点方位有纵向缝下塌ICnl左右，顶部大头碎裂，错口5cm左右，第十节4点半6点方位纵向缝且6点方位有上抬2cm左右，12点方位有纵向裂痕，第十一节：1点方位有纵向裂缝，该管节有两处断裂，第十二节12点方位有纵向裂痕，第十三节管节中间有横向断裂口0.5Crll左右。其他：第四节到第八节段管道15m范围下沉，第三节和第四节接口错位8cm,第九节和第十节接口错5cm,附影像资料。2、主要工程量W17-W18段管道长度为38mW18-W19段管道长度为40m第四节工程管理目标我公司将全力以赴，精心组织，精心施工。确保本工程质量到达设计和业主的要求，严格遵守，执行合同条例及要求并严格执行

12、建筑法”，创造出一流工程质量，建立文明守法样板工地。根据本工程特点及工程量的大小，工程的松紧等，本公司的施工管理目标如下：1 .施工工期目标本公司方案在20日历天全面完工,鉴于以上工期目标，我公司接到本工程开工指令后，将发挥本公司的综合管理优势，组建强有力的现场领导班子，投入精干的施工队伍及具有良好性能的机械设备，确保工期的实现。2 .施工质量目标本工程质量目标为符合工程施工质量验收标准、一次验收合格,为此制定了相应的施工组织设计，并建立完善的质量保证管理体系和制度，实行工程目标管理，从施工管理人员到施工组织，均抽调精兵强将，委派具有丰富施工检验及相当理论知识的人员任职工程经理。要求勤奋刻苦

13、精益求精，在施工过程中，公司质检部门每周一次对本工程质量进行抽检并根据检查情况及时进行信息反应，催促工程部工作，同时自觉接受监理工程师与业主的检查监督，尊重业主和监理工程师，无条件执行业主和监理工程师的指示，确保向业主提交一个满意的工程。3 .平安文明施工目标平安文明施工代表了一个企业的形象，本工程的施工过程中将目标锁定为中大平安事故为零，争创“杭州市建设工程平安生产、文明施工样板化文明”,做到施工人员遵纪守法，文明礼貌，行为举止得体，为杭州市区工程建设在平安文明施工方面作出表率。4 .施工建材供给接到本工程开工指令后，公司将积极组织工程所需主材以及地方材料，公司预留相当资金确保材料的及时供

14、给。第五节工程特点1 .工程重要性：因该原有排水管道年久失修，管内积淤严重或有严重损漏现象，现选择进行管道的修复。首先，我们要做好施工区域的维护工作，将施工区域与非施工区域明显分隔开，“在满足施工的情况下，尽量减少占地的原那么”。其次，布置好施工现场，机具，材料要堆放整齐。余土要集中堆放，做好废物的处理工作，尽量防止对环境的阻碍和干扰。第三，搞好施工路段内企业事业单位及居民的关系，确保施工过程只能够少影响居民的正常生活，使工程得以顺利进行，真正到达“便民”，“利民”的目的。2 .保护地下管线是本工程应特别注意的问题，地下管线复杂。因此应根据图纸上标明管线的走向和标高进行施工，做好原有地下管线探

15、测和保护工作。我们会认真对待地下管线的保护问题，摸清地下管线确实切位置，采取合理的保护措施，并不断地进行跟踪测试。3 .本工程施工我们要合理安排施工，加大投入，加强管理，确保如期完成。4 .文明施工要求高，在施工过程中尽可能减少对当地居民及车辆通行的影响，一方面要确保施工区域的平安；另一方面要创造一个文明施工的良好环境，使这项实事工程做到让市民满意，让建设单位满意，让领导满意。第六节施工总体安排1 .施工总体安排原那么1.1 组建完善的施工组织管理机构，选拔经验丰富能力强的工程经理，调配技术力量雄厚的技术管理班子，配备充足的熟练技术工人。1.2 配备充足的，性能完好的机械设备和材料，提高施工机

16、械化率。1.3 根据方案的工期，我公司拟配备足够的劳力设备，编制严谨的施工进度方案，按质，按时完本钱工程。2 .施工组织管理机构根据本工程特点，接到本工程开工指令后本公司立即派遣有资质，经验丰富，业绩好的同志担任工程经理；工程技术负责人总工程师一名，下设施工技术组，平安质量组，方案财务组，物资设备组及综合办公室。工程经理依据法人授权向本公司和业主负责，全权代表法人处理本工程的一切事务，实施本工程集中同意管理，工程部实施本工程的组织指挥，负责与业主及监理工程师和各级政府部门的业务往来，协调下属队伍的设备，人员资料，施工组织方案的制定，全线的测量，原始资料的收集等技术工作，对本工程的施工，技术。平

17、安，质量，进度和文明施工等全面负责，确保各种指令准确及时执行。由于本工程要求高，工期紧，需要多种专业技术的配合才能完满完成，因此我们根据现场踏勘和施工技术的要求，将调集具有管道，机械，土建等方面的优秀技术人员和施工人员投入本工程的施工。工程经理部组织机构及职责图第二章施工方案及施工方法第一节施工前期准备我公司接到本工程开工指令后后，工程部管理人员立即进入现场，组织施工队、工程材料、机具设备等资源进场。进场后，按方案部署施工队，以最快速度完成开工前的一切准备工作，保证以最少的时间进入正常施工轨道。1.技术准备1摸清原有管道结构情况：管道的材质和损坏程度；管内壁的腐蚀情况;管道接缝处的间隙或开口尺

18、寸；管道的支管、梯口的位置、口径；地下水位状况；周边土壤土质情况。2要完全了解各种工法的施工标准及标准。3在工程经理主持下组织施工，技术、质量管理人员、认真学习合同内容、施工图纸、施工标准、操作规程及有关上级文件和要求，尽快地开好施工图纸交底会议。4细化施工组织设计，编制关键工序的施工专项方案，进行技术交底，平安教育和明确质量要求。5对职工进行开工前的思想教育。2.现场准备1确认施工范围，测量施工总长度；2确认管线位置及周围环境；3确认采用的工法；4积极主动与当地有关部门联系，协调关系，确保施工队进场后的生活保障；5安排好临时设施，施工用水，用电工作。3 .前期准备1施工前将施工场地进行合格围

19、护并设置相应的标识牌。2为了便于施工，在管内有污水排放并影响内衬施工工作时，应将管道两端临时封堵，设置旁通管或其它排放设施进行临时排水，把上游污水引开，不让其流入待修复管道。3用CCTV闭路电视检查和记录目前管道的状况4进入待检查管道的检查井或通道前，应对管道内的气体（有毒气体、可燃气体、氧气含量）进行检查和评估，不应对人体造成危害。5待修复管道内的污泥，垃圾应用人力情况，高压水清洗等方法有效去除管道内污水物杂质。4 .设备准备见机械设备方案表1依上述准备工作的收集的信息，制定各工法设备清单并对设备进行必要的修改。将相应设备保养并运送到场，搭设完毕。2确定生产责任制，将责任落实到人，措施落实到

20、实处。5 .材料准备依上述准备工作的收集的信息，制定各工法材料清单并确认材料数量开始订购。6 .劳动力准备见劳动力方案表1建立现场管理机构，并明确工作岗位的职责。2组织调遣施工队伍，按专业选取精干的施工人员参与施工建设。3签订施工生产合同，以确定各类施工人员的职责和权利，实行职、权、利三结合。第二节施工流程临时管铺设CCTV检测I管端拆封I第三I竣工验收1管道铺谩本次江涵路污水管道的内衬与检查井修复，需要断水操作。因此在管道内衬与检查并翻建的同时，需要合理考虑管道的临时断水抽水问题。根据以往相关施工经验，内衬管道断水时间约为16天。调水示意图一、铺设临时排水管道主要控制点：1、根据现有管道流量

21、临时排水管道采用管径DN200钢管；2、选用井筒式潜水混流泵和潜水轴流泵1、根据相关施工经验和本次临排措施，选用井筒式水泵。考虑流量Q=600-800m3h,扬程10m,电机功率30KW配备临排钢管DN300两套；流量Q=1000m3h,扬程IOrT1,电机功率45KW配备临排钢管DN500和流量Q=2500m3h,扬程10m,电机功率90KW配备临排钢管DN700各一套；为各支管临时排水,另需7.5KW水泵假设千台台。2、潜水混流泵（潜水轴流泵）输送系统由潜水混流泵（潜水轴流泵）、井筒安装系统，控制柜及随机附件等组成。潜水电机与泵必须由同一厂家制造。钢制井筒悬吊式安装3、上图中，.E、F、

22、G尺寸根据现场情况要求确定，D2为现状检查井井筒尺寸：700Em.;上图适用于功率小于等于45KW水泵钢制井筒悬吊式安装,90KW水泵需要撤除现状检查井井筒，由水泵产家配置钢制井筒。二、临时排水管铺设1、临时排水管管材选用钢管直线长度选用3-6米，法兰盘接口。2、临时排水管道按照内衬管段前后各一个检查井铺设。第四节ClPP翻转法管道修复1.工艺流程1现场固化内衬管工艺设计要点:现场固化内衬管工艺（CIPP）主要依循的标准为ASTMF1216,其中说明了施工的材料及施工方式。重力管，顾名思义即采用重力方式，管线埋设成有坡度，由上游依重力流向下游，管线损坏状况可分成部份损坏的管线及完全损坏的管线，

23、逆反转内衬管工艺设计的管厚会因管线损坏情况而有不同，以到达最正确经济效益。2现场固化内衬管工艺质量控制要点：A.清理：管道的障碍物，如一些固体、脱落的接头、突出的分支管、破裂或倒塌的管，或其它经由CCTV检测发现的管道障碍物，我们积极配合工程甲方做好信息收集和清理工作，以免阻碍CIPP的施工。B.检视：清管完成后进行检视工程，将原管中裂痕、倒塌、接头松脱、接头位移或无法去除的障碍物，一一记录在录像带中，作为ClPP施工前重要依据；根据记录结果判断可否进行CIPP施工，假设记录中显示管中障碍物无法以传统的水刀清理设备去除，或管子断面积变形超过40%,那么立刻反映给工程甲方，配合甲方采取必要的局部

24、开挖措施，将障碍点去除或将管子扶正，以利CIPP施Xo3充填树脂充填的量须足以填满软管内部空隙，以使新管的厚度及直径符合设计要求，树脂的量应增加15%20%,以因应树脂因聚合及树脂进入原有管中的裂缝处而减少的量。4翻转翻转可采用水压的方式进行，但须询问制造商提供能反转紧贴原有管道的最小压力及最大容许压力，而不致造成管材伤害，一旦开始反转压力须保持于最大值及最小值之间至反转完成，才能保持施工品质。5固化A.翻转完成后进行固化，使用热水锅炉或蒸气锅炉，将管内温度提升至树脂固化温度，此温度须由树脂制造商建议。B.固化过程中，须提升温度，并且依树脂制造商建议的温度及维持时间施行，以维持固化质量。6养生

25、冷却当固化动作已到达建议时间及温度后，进行冷却动作，将冷却水引入新管中，使其慢慢中和高温水而降低管内温度，当温度降低至指定点时，才可将原有压力释放，释放时须预防真空现象产生，以免损坏新管。7管端处理ClPP施工完成后，假设和原有管无法在起始端或终端完全密合，那么可使用与CIPP兼容的树脂混合物，封紧其间的空隙。8逆反转内衬管工艺检验要项及参考标准检验工程检验标准最小值psi弯曲力FlexuralstrengthJASTMD7904500弯曲模数(FlexuralmoduIusASTMD790250000抗化学性最低标准ASTMD5433.工序说明：1管线检视：配合管线清洗完成后，由CCTV检视

26、车进入管中，全程录像管中情形，确认是否再清洗，经比对管线清理检视工程结果，再确认对翻转施工有无困难，再进行翻转施工。2充填：依制造商提供的数量充填树脂于软管中工厂内进行。3翻转：本工程采用水压翻转，在上游人孔上方架设一鹰架，高度约5M,将充填完成的软管由鹰架上用水压缓缓翻转进入原管中，直至全段翻转完成，翻转完成软管运输柜和软管输送带撤离。4固化：翻转完成后，即连接热水锅炉循环加热，再行冷却。5断管：固化完成后，将固化管切开，让管中的水排除。6检视：再使用TV检视设备进入完成的管中检视成果，有无不良状况，检视情形制成影带供业主存查。7闭水试验法按照给水排水管道工程施工及验收标准GB50268-2

27、008。结合客观许可条件，经研究，我们将派遣精兵强将，精心组织，精心施工，并力争提前完工，发挥其社会效益和经济效益；但具体施工进度尚可根据实际情况予以调整，并保证总工期不受影响。根据现场情况和施工任务结合施工现场，本工程拟定1个施工段落，1座施工塔台，施工长度80米主要操作工序工期方案(1) 堵水，排水清淤排障、修补堵漏4天(2) 翻转操作塔台位置，检查井井筒撤除，移开井室混凝土盖板1天(3) 施工场地平整硬化，1天(4)管道清洗、检测1天(5) 搭设施工塔台及通道2天(6) 材料准备灌树脂等2天(7) 现场翻转2天(8) 施工完毕，整理退场1天(9) 管道检测、闭水试验2天一个施工作业段根本

28、操作时间16天左右。第四章工程施工保证措施第一节工程施工进度保证措施1 .提前做好各项准备工作现场准备：1做好现场的测量、定位等工作，使工程早日开工。2对原井位标高进行复测，并将复测结果报告监理工程师。3根据工程现场范围，工程量情况，交通情况等进行综合考虑，确定位置，具体安排生活区和工作区，以满足施工需要。4摸清原有地下管线埋设情况，便于施工时采取保护措施，防止发生意外事故。物资准备：1进一步落实材料货运，并对进场的材料进行检测，应按照施工进度方案与供货单位订好供给合同，确保施工中不发生停工待料的宕工情况。2对各种机械设备进行定期检修，要性能良好、平安可靠的机械设备，方可进行使用，并备足配件，

29、确保施工中机械设备的正常维护保养。2 .其它进度保证措施1在工程部的统一部署下，合理安排施工队伍，调配后备的队伍，充实施工关健点，保证不因条件困难而延误工期。2组建强有力的工程部，负责工程的全过程管理，合理安排施工，按制定的施工工艺，认真操作，整个工程要做到有序施工，严格管理，实行流水作业。3把好平安关，防止因平安事故而影响工期。4积级配合业主，协调好各方面的工作，服从监理工程师的催促、检查、努力创造良好的现场施工条件，以保证工程能顺利进行。5提前做好各项施工准备工作，接到本工程开工指令后后，我方施工管理人员将做到“今日通知，今天进场”决不拖延。6在本工程的施工期内，合理安排节假日，充分利用好

30、夜间作业时间，以此满足工期要求。7工程部建立工程例会制度，每晚碰头会，每周一次例会，会同业主、监理工程师、设计等单位及时协调各方关系，将工程施工中遇到的问题及时得到解决。8将本工程总工期目标分解成各分项工程节点目标。明确各节点目标的管理责任人。3、劳动力配置劳动力安排方案表工种按工程施工I僭段投入劳勤力情沆人收集资料割管抽水逆反转镇接冲洗消毒竣工险收技工463442辅工610101062电工12222焊工122吊机驾驶员222技术员111111合122218211554、机械设备配置附表第二节工程质量保证措施设备名称数量清管设备1套8T吊车1辆25T吊车1辆发电机1部反转塔1台固化设备1套搅拌

31、机2台移动式监视CCTV1套充填设备1套板车2台电动空压机2台抽水机1台潜水泵潜污泵5台12米长集卡运输车台班1 .工程质量目标工程验收一次合格率100%,工程建设质量到达合格工程标准，争创杭州市西湖杯优质工程奖，做到“建一项工程、树一面旗帜，创一方声誉”。2 .施工质量创优措施1工作目标的制度2目标推进方案的拟定3管理方法的筹划4目标推进的过程控制5对工程控制情况的分析评估3 .本工程质量控制重点1修复前应彻底去除管内的垃圾、杂物；2加强材料的质量管理，凡用于本工程的管材等必须要持有合格证、质保书，施工前要认真检查；3在工程实施过程中对施工人员树立质量是关键的意识，采用全面质量管理方法组织施

32、工，为此，我们将组织有力的专业队伍精心施工，严格按标书和设计图纸要求来施工及验收。并积级实行“把关在事前，检查在事中”的检查方式。在监理工程师的指导下进行施工。4建立专门的质量管理机构和制度，建立工程部、队、班组三级质量管理部门和质量管理员。5建立相应的表格、签证验收制度，施工队、班组应加强自检、互检，对重要的地段和部位采取抽检，对不符合要求的地方要坚决返工，直到符合要求为止。6质量管理体系7质量管理标准A.严格按照指标文件和设计图纸中的技术标准要求执行。B.要到达现行建设工程的各项施工险收标准和上海市建设管理委员会规定的竣工验收备案标准。C.本工程的工程保质期为工程交付投产后壹年。4 、施工

33、资料管理1.工程施工许可证2.工程开工报告3.施工技术交底记录，各种会议记录4.施工组织设计5.材料、管材等合格证和质保书6.旧管道管线和资料7.管道接口的实险资料和接口工具评定书8.修复前应将管道刮、铲、刷及清洁后的闭路电视CCTV和评定资料级内衬修复后的内虢检测录像9.管道接口处记录和无损坏记录10.施工过程记录即施工日志11.修复管质量评定资料和施工评估，监理评估和验收记录12.隐蔽工程验收资料13.管道事故处理资料14,平安生产施工处理报告15.分项、分部单位工程检测评定记录16.工程竣工和竣工报告二.严格按照中华人民共和国建设部颁发的“市政工程施工技术资料管理规定”的通知编制。三.工

34、程完工之前，向杭州市城建档案馆移交完整的竣工资料。第三节管道雨季施工措施对于管道施工来说，雨季施工是较困难的，但是管道施工要完全避开雨季是不可能的。施工期间杭州是多雨季节，雨季施工在江南地区是较为普遍的现象，我们对雨季施工已积累了较多的施工经验。1、首先雨季施工前，要做好充分的排水准备，特别是要保证原有排水系统畅通，排水设施包括集水坑、泄水口、配套的排水设备，要随时准备好雨季中施工要采取突击施工的方法。为了防止地面雨水流入沟内，要在地面上围起土坝。2、雨季施工时，要严密检测管内积水情况。3、加强和气象台联系，注意施工和生活平安，对各种电器，机具加强监护，防止发生意外、加强巡查，发现问题及时处理

35、4、雨季施工期间，24小时要有领导值班，抢险队伍做好时刻投入抢险的准备，保证雨季施工顺利进行。5、本工程施工过程中将度过汛期，要积极配合业主做好防汛防台的预防和抢险工作。6、工地现场要配备足够的防台物资，如水泵、发电机等。7、台风暴雨期间要停止一切室外工作，施工人员积极待命，一有险情，需立即投入抢险。第四节平安施工措施1、平安管理目标我们的平安目标是：重大伤亡事故率为零，无管线责任事故，不发生任何人为设备重大事故。为到达“重大伤亡事故率为零”的平安目标，在施工过程中我们将严格以“管生产必须管平安”为原那么，贯彻“预防为主”的方针，切实做好平安工作，这不但是工程施工的需要确保质量、工期、效益、

36、广阔职工的需要、更是企业自身开展的需要平安具有否决权。为此，施工期间要做好以下平安工作:1认真执行强制条文规定的有关内容，切实做好平安工作；2建立平安管理网络，设立专职平安员，组织平安检查，分析研究平安生产、建立各级平安生产责任制，做到平安工作责任到人；3建立健全班前平安交底制度，建立平安生产奖罚制度，平安管理与职工奖金挂钩。4定期开展平安检查活动，查处事故隐患，定人、定时间、定措施及时消除隐患，使平安管理工作做到“纵向到底，横行到边”。5施工过程中以“建筑平安生产监督管理规定”为指导思想，以有关操作规程为依据，遵章守纪，杜绝违章指挥、违章作业。6在醒目的地方张贴平安标语，悬挂横幅，加强平安生

37、产的宣传力度。7加强用电管理，防止触电事故及火灾的发生，生活及仓库等区域要布置有效的灭火器材。2、平安管理组织体系3 .平安管理依据1“中华人民共和国平安生产法”“建筑平安生产监督管理规定”“建筑施工平安检查标准”的通知编号JGJ59992招标文件中有关平安施工的规定和要求。按照上述各项规定，制定出适合本工程的实际条例，订立本工地平安管理制度和平安技术措施，认真执行，严格检查。4 .平安教育1全体施工人员在施工前要进行入场教育，定期对施工人员进行平安生产教育，特别是夜间施工的教育。2在安排生产的同时要进行技术平安教育。5 .平安检查1每周一次全面平安检查，由工地负责人与有关业务人员实施。2班组

38、每天结合上岗，平安交底进行平安上岗检查。3按工程进展需要，专业部门组织实施，不定期的专业检查。6 .施工平安技术措施1施工时，发现其它管线，电缆等地下管线等应及时报告，不得擅自处理。2挖土时要注意坡体的稳定性，发现有裂缝或倾塌的可能时，人员要立即离开并及时处理。3注意现场平安用电，除电工外，其他操作人员不得擅自接电。4在进入待修复管道的检查井或通道前，应对管道内的气体有毒气体,可燃气体，氧气含量等进行检查和评估，不应盲目下井，下井时井上要有人监护。7 .锅炉运输及使用平安规定鉴于本工程使用蒸汽锅炉的特殊要求，经认真研究、科学分析、根据工程的实际情况，特制定本蒸汽锅炉运输使用标准，所有有关人员必

39、须严格遵守，以确保设备完好，施工平安。A、锅炉运输任何时候，任何情况下，锅炉运输时必须是无压、常温、无水、无电的出厂库存状态。(一)锅炉运输前的准备工作：(1)、锅炉运输前，必须是炉体温度降至常温。(2)、炉体降至常温后，切断、撤除控制箱进线电网含接地和零线，翻开排污阀，排空炉体内所有的水。(3)、排空油箱内的余油。(4)、排空水箱内的余水。二锅炉运输(1)、锅炉、水箱、油箱及其辅助设备，必须按特种车辆安装。要求牢固可靠地安装在可移动车盘上。确保行车时设备不会窜动，保证设备及附件配备不会被挤压、损坏，并注意高度要适当。(2)、运输中参照“特种车辆行驶标准”运行，遵守交通规那么。运输中必需有押送

40、设备人员，押送人员要时刻关注装运设备的状态。发现异常及时报告运输驾驶员停车检查。(3)、运输中设备或运输车必须安装警示灯牌，以提醒其它车辆共同注意平安。B、工地使用锅炉的操作与保养(1)、锅炉与辅助设备运至工地，应放置在较空旷的场地，离市民居住房及公用建筑等应大于10米以上。安放时必须摇下四支撑脚柱，并保持车盘(锅炉载体)处于水平状态。(2)、每至一个工地，应报所在地锅检所，由当地技监部门派人员进行检验前方可投入使用。(3)、鉴于工地使用锅炉的特殊情况，锅炉操作人员必须有一定的从业经验、并持有司炉证的专业司炉工，锅炉运行时，司炉工必须熟悉“锅炉操作保养说明书”，并按其标准进行操作。(4)、锅炉

41、运行时司炉工必须坚守岗位，严密关注锅炉运行状态并按时作好记录，发现异常即时停炉，查明原因、排除故障、确保平安。(5)、每一工程完工后，锅炉运回仓库后，应按规定进行湿保，并应参加除氧、阻垢三合一综合水处理剂进行保养，以确保锅炉设备的良好运行，延长锅炉的使用寿命。8.锅炉突发事故应急预案(一)灭火在第一现场人员发现火源，应第一反映能否扑灭初始火源。不能扑灭的应远离火源，并立即打119报警，说明火灾程度，火灾位置、主要路线，自己姓名和号码。进入现场灭火人员首先判断是油起火还是电路起火，使用灭火器有干粉、泡沫灭火器，在电路没有段开之前切勿使用水源灭火。组织演练灭火，准备器材：铁桶一只、废旧木料、材油、

42、灭火器。操作方法：将木料放进铁桶浇上少许材油，用火把引火，使木材燃烧。灭火人员手提灭火器在火源上风3-5米处，翻开灭火器保险，拉出喷头，对准火源，按下手柄，直到火熄灭，或灭火器用空。注意要领：1人在火源上风。2翻开灭火器保险。参加演练人员每人灭火一次。二救援救援人员在到达现场后应仔细寻找伤员，并注意自身平安，防止爆炸和火焰绵延。伤员撤离现场演练：1意识清醒的，受伤较清的，没有担架情况下，可采取一人驮一人稳着，并抚慰情绪。2意识模糊的，受伤较重的，没有担架情况，可采取木版类抬出，到平安区。3包扎，包扎可采取毛巾、床单撕成条状进行简单包扎。4人工呼吸及心肺复苏：将休克者平躺，四肢并拢，头部上仰，一

43、只手怩紧鼻子，一只手托住下巴，使嘴张开，口对口，对准对紧使劲吹一口气。然后将手从下腹部，手掌对手背，以十字交岔形从腹部往上推，推至胸部中央有节奏的连按3下。连续重复，等待120到来。三、警戒在火灾现场警戒人员做到不得将闲杂人员靠近现场，火灾现场不得破坏物品不得遗失，确保平安消防通道畅通，救援车辆及时进出。（四）、后勤后勤人员保证灭火设备的共给，现场联络，救护人员的给养，最终配合安检、消防人员勘测现场，查明事故原因，杜绝类似事故再次发生。各组人员相互配合，保持联络，总指挥要了解现场情况，待消防或公安人员到来后如实汇报情况，移交指挥权，服从安排，统一调遣。第五节文明施工措施文明施工既是党和人民的要

44、求，也是提高企业社会效益和经济效益的重要保证，本公司将全面发动、积极提高认识、加强管理，以“把困难留给自己，把方便留给社会”作为工作准那么，在施工中争创文明工地标兵。1 .文明施工管理目标平安事故为零，争创“杭州市建设工程平安生产、文明施工样板化文明”2 .严格遵守杭州市有关文明施工管理的规定，严格执行杭州建设工程的相关规定，并接受市平安监督和社会的检查。3 .健全机构成立现场文明施工管理小组，在决策层、管理层、作业层都配备相应的文明施工管理人员。4 .严格贯彻文明施工的要求，推行现代管理方法，科学组织施工是提高企业自身形象的重要保证，做好文明施工，不但是工程顺利施工的需要，也是社会各界对建筑

45、企业的根本要求。5 .文明施工管理措施1建立文明施工管理网络，由工程副经理作为文明施工的第一责任人，负责文明施工的落实。开展经常性有组织和定期的文明施工学习，评议活动。每周召开一次会议进行学习总结和检查。2进行全面的文明施工管理教育。在开工前要组织全体施工人员认真学习有关文明施工的规定，认真学习文件中的文明施工的要求，提高对文明施工的认识。3从公司一工程部一班组组成专职文明施工管理检查体系，整个工地形成文明风气，确保“文明工地的建立”。4施工现场挂牌施工，接受群众监督，定期召开“征询会”广泛接受和听取群众意见，不断改良施工队伍面貌，经常教育施工人员增强文明施工意识，创立文明工地，建民心工程。5工地材料，机械设备堆放整洁、合理、既有利施工又使用方便。6施工区和非施工区之间设置隔离护栏，减少对周围环境的干扰，对护栏的平安状况要经常检查，维护、保持完好的状态，营造文明施工气氛。7施工垃圾及时去除，防止进水口堵塞造成积水，如遇大雨采取临时措施，解决排水不畅、地面积水等问题，保证施工周围的生活环境。8工地上的地下管线，及时与建设方及管线单位联系，办理管线监护交底，开挖时切实做好保护工作，不损坏原有管线。9施工时做好绿化保护工作，如遇到有绿化影响施工进行，要及时通知园林部门，做好搬迁工作。
