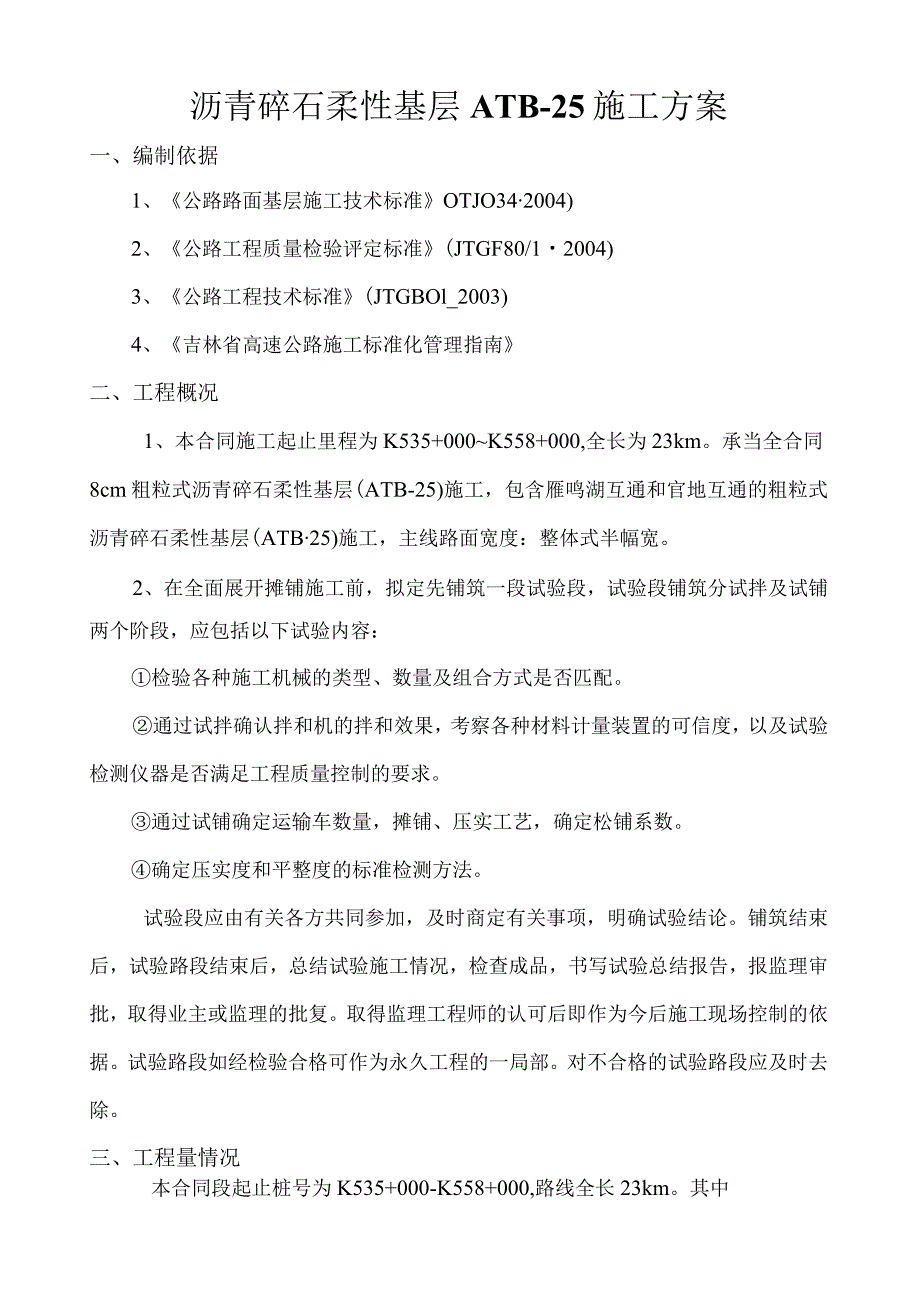

1、沥青碎石柔性基层ATB-25施工方案一、编制依据1、公路路面基层施工技术标准OTJO342004)2、公路工程质量检验评定标准(JTGF80/12004)3、公路工程技术标准(JTGBOl_2003)4、吉林省高速公路施工标准化管理指南二、工程概况1、本合同施工起止里程为K535+000K558+000,全长为23km。承当全合同8cm粗粒式沥青碎石柔性基层(ATB-25)施工，包含雁鸣湖互通和官地互通的粗粒式沥青碎石柔性基层(ATB25)施工，主线路面宽度：整体式半幅宽。2、在全面展开摊铺施工前，拟定先铺筑一段试验段，试验段铺筑分试拌及试铺两个阶段，应包括以下试验内容：检验各种施工机械的类型

2、数量及组合方式是否匹配。通过试拌确认拌和机的拌和效果，考察各种材料计量装置的可信度，以及试验检测仪器是否满足工程质量控制的要求。通过试铺确定运输车数量，摊铺、压实工艺，确定松铺系数。确定压实度和平整度的标准检测方法。试验段应由有关各方共同参加，及时商定有关事项，明确试验结论。铺筑结束后，试验路段结束后，总结试验施工情况，检查成品，书写试验总结报告，报监理审批，取得业主或监理的批复。取得监理工程师的认可后即作为今后施工现场控制的依据。试验路段如经检验合格可作为永久工程的一局部。对不合格的试验路段应及时去除。三、工程量情况本合同段起止桩号为K535+000-K558+000,路线全长23km。其

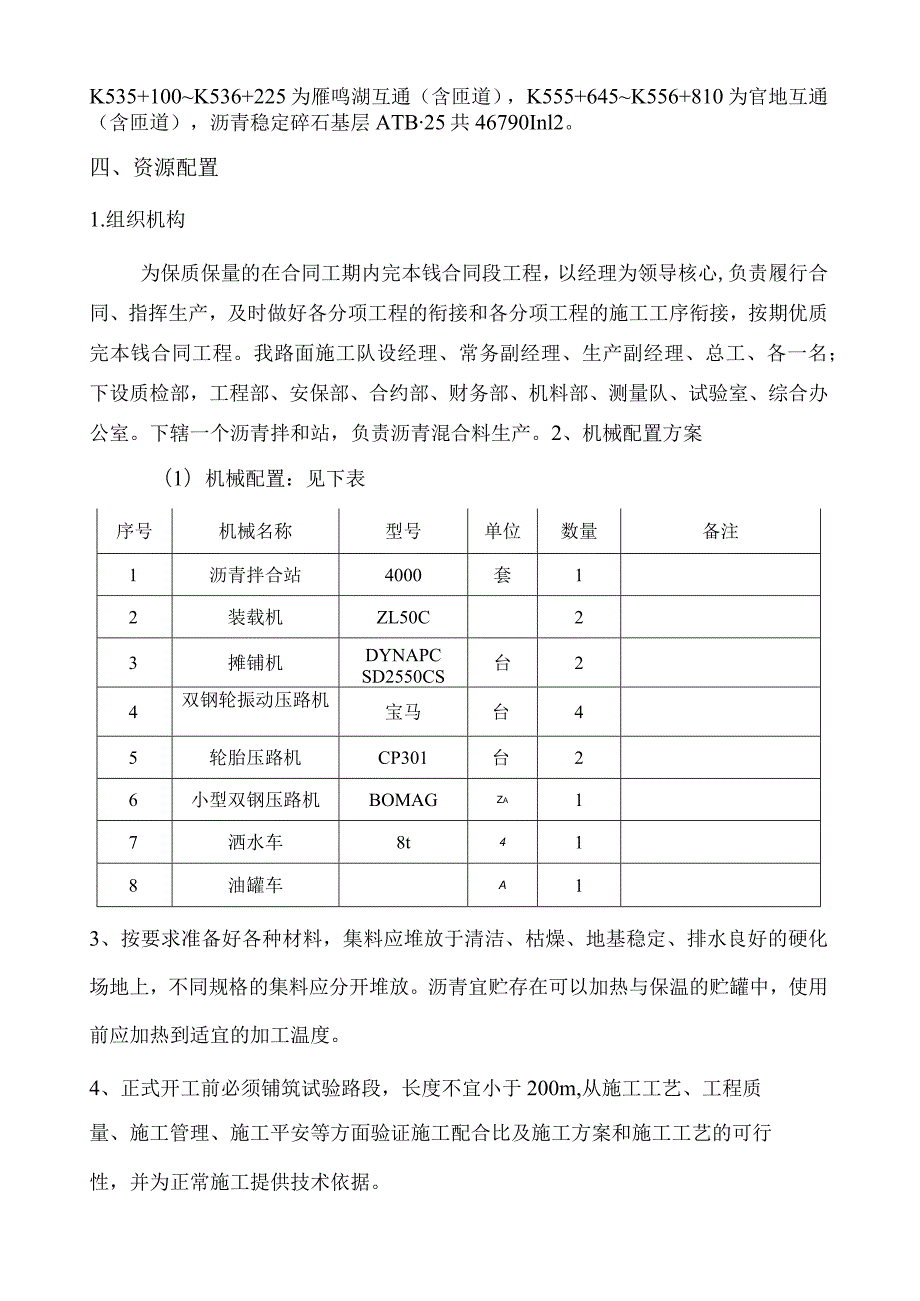

3、中K535+100K536+225为雁鸣湖互通（含匝道），K555+645K556+810为官地互通（含匝道），沥青稳定碎石基层ATB25共46790Inl2。四、资源配置1.组织机构为保质保量的在合同工期内完本钱合同段工程，以经理为领导核心,负责履行合同、指挥生产，及时做好各分项工程的衔接和各分项工程的施工工序衔接，按期优质完本钱合同工程。我路面施工队设经理、常务副经理、生产副经理、总工、各一名；下设质检部，工程部、安保部、合约部、财务部、机料部、测量队、试验室、综合办公室。下辖一个沥青拌和站，负责沥青混合料生产。2、机械配置方案（1）机械配置：见下表序号机械名称型号单位数量备注1沥青拌合站

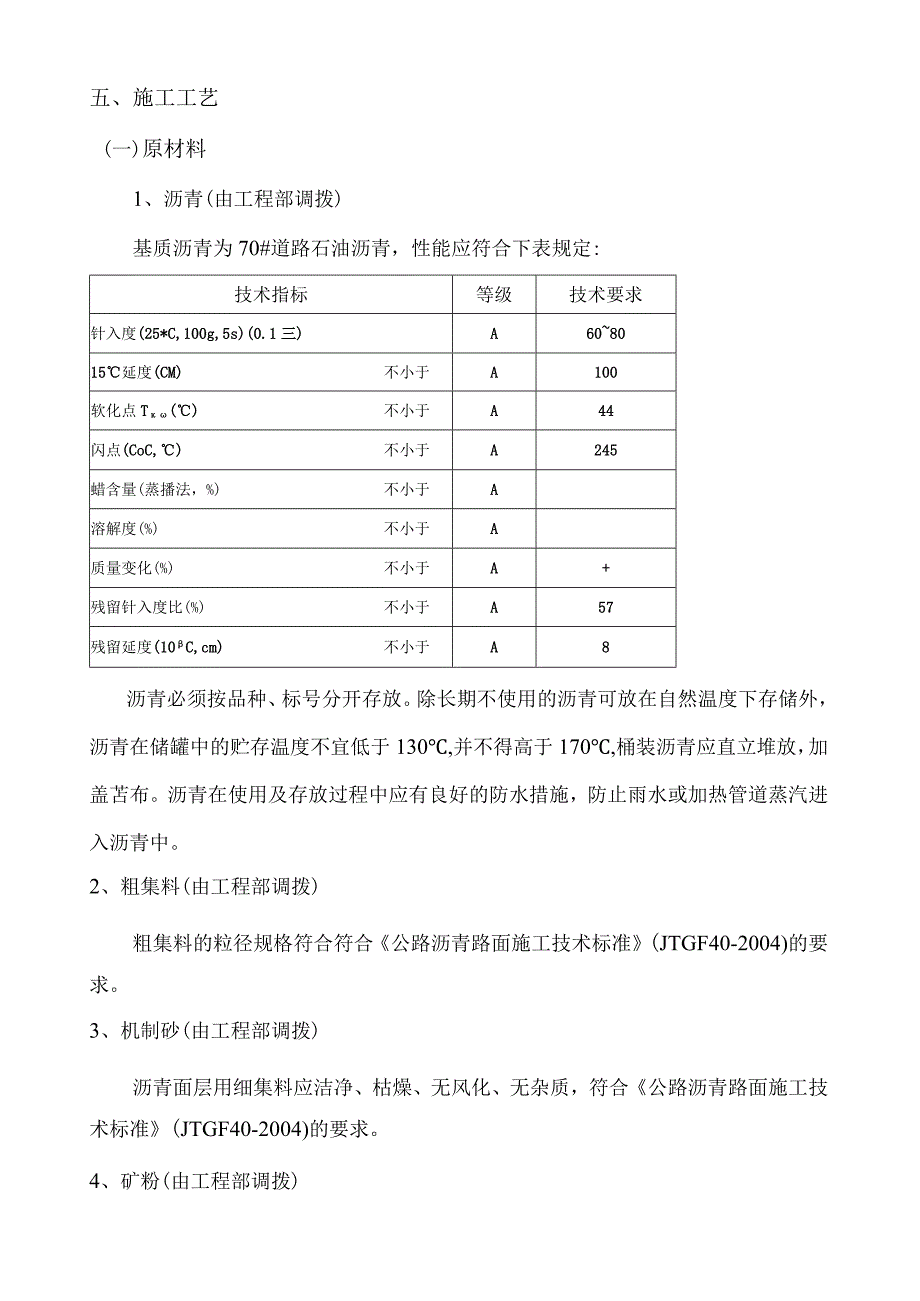

4、4000套12装载机ZL50C23摊铺机DYNAPCSD2550CS台24双钢轮振动压路机宝马台45轮胎压路机CP301台26小型双钢压路机BOMAGZa17洒水车8t418油罐车A13、按要求准备好各种材料，集料应堆放于清洁、枯燥、地基稳定、排水良好的硬化场地上，不同规格的集料应分开堆放。沥青宜贮存在可以加热与保温的贮罐中，使用前应加热到适宜的加工温度。4、正式开工前必须铺筑试验路段，长度不宜小于200m,从施工工艺、工程质量、施工管理、施工平安等方面验证施工配合比及施工方案和施工工艺的可行性，并为正常施工提供技术依据。五、施工工艺(一)原材料1、沥青(由工程部调拨)基质沥青为70#道路石油

5、沥青，性能应符合下表规定:技术指标等级技术要求针入度(25*C,100g,5s)(0.1三)A608015延度(CM)不小于A100软化点T()不小于A44闪点(CoC,)不小于A245蜡含量(蒸播法，%)不小于A溶解度(%)不小于A质量变化(%)不小于A+残留针入度比(%)不小于A57残留延度(10C,cm)不小于A8沥青必须按品种、标号分开存放。除长期不使用的沥青可放在自然温度下存储外，沥青在储罐中的贮存温度不宜低于130,并不得高于170,桶装沥青应直立堆放，加盖苫布。沥青在使用及存放过程中应有良好的防水措施，防止雨水或加热管道蒸汽进入沥青中。2、粗集料(由工程部调拨)粗集料的粒径规格符

6、合符合公路沥青路面施工技术标准(JTGF40-2004)的要求。3、机制砂(由工程部调拨)沥青面层用细集料应洁净、枯燥、无风化、无杂质，符合公路沥青路面施工技术标准(JTGF40-2004)的要求。4、矿粉(由工程部调拨)填料采用石灰岩等憎水性石料经磨细得到的矿粉，其质量应符合公路沥青路面施工技术标准(JTGF40-2004)的要求，不得使用回收粉尘。(二)施工工艺1、混合料的拌和(1)粗、细集料应分类堆放和供料，取自不同料源的集料应分开堆放，应对每个料源的材料进行抽样试验，并应经工程师批准。(2)按目标配合比设计，生产配合比设计，生产配合验证三个阶段进行试拌、试铺后，进行大批生产。(3)每种

7、规格的集料、矿料和沥青都必须分别按要求的比例进行配料。(4)沥青材料采用导热油加热，加热温度在155165C范围内，矿料加热温度为165175C,沥青与矿料的加热温度应调节到能使拌和的沥青混凝土出厂温度在145165C,不准有花白料、超温料，混合料超过195C时应做废弃处理，并应保证运到施工现场的温度不低于145。混合料的摊铺温度150,碾压温度不低于130,碾压终了的外表温度不低于80,开放交通的路外表温度不高于50o(5)热料筛分用最大筛孔应适宜选定，防止产生超尺寸颗粒。(6)沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗料全部裹覆沥青结合料为度，并经试拌确定，间歇式拌和机每锅拌和时间

8、不宜少于45s(其中干拌时间不得小于510s).(7)拌好的沥青混合料应均匀一致，无花白料，无结团成块或严重的粗料别离现象，不符合要求时不得使用，并应及时调整。(8)出厂沥青混合料应按现行试验方法测量运料车中混合料的温度。(9)拌和沥青混合料不立即铺筑时，可放成品贮料仓贮存，贮料仓无保温设备时，允许的贮存时间应符合摊铺温度要求为准，有保温设备的储料仓储料时间不宜超过72小时。2、施工测量放样：(1)恢复中线：在直线每IOm设一桩位，曲线段每5m设一桩位，桩的位置在中央隔离带所摊铺结构层的宽度外20cm处。(2)水平测量：对设立好的桩位，打钢钎、挂钢丝线进行水平测量，并给出摊铺层的设计标高及下反

9、高度,挂好钢丝线,作为摊铺机的自动找平基线。3、混合料的运输(1)从拌和机向运料车上放料时，应每卸一斗混合料挪动一下汽车位置,以减少粗细集料的离析现象。尽量缩小贮料仓下落的高度。(2)当运输时间在半小时以上或气温低于I(TC时，运料车用篷布覆盖。混合料到场温度应控制在不少于145.(3)连续摊铺过程中，运料车在摊铺机前10-30Cm处停住，不得撞击摊铺机。卸料过程中运料车应挂空档，靠摊铺推动前进。(4)已经离析或结成不能压碎的硬壳、团块或运料车辆卸料时留于车上的混合料，以及低于规定铺筑温度或被雨淋湿的混合料都应废弃，不得用于本工程。(5)白天或当班没有用完的或废弃混合料不得重复利用。雨季施工，

10、运输车应备有苫盖篷布等措施，下雨时及时苫盖、防止雨淋。4、混合料的摊铺(1)在铺筑混合料之前，必须对下层进行检查，特别应注意下层的污染情况，不符合要求的要进行处理，否那么不准铺筑沥青碎。(2)正常施工情况下，摊铺温度不应低于135150。摊铺前要对每车的沥青混合料进行检验，发现超温料、花白料、不合格材料要拒绝摊铺，退回废弃。(3)摊铺机一定要保持摊铺的连续性，有专人指挥，一车卸完下一车要立即跟上，应以均匀的速度行驶，以保证混合料均匀、不间断地摊铺，摊铺速度一般控制在34mmin;摊铺机前要经常保持5辆车以上，摊铺过程中不得随意变换速度，防止中途停顿，影响施工质量。摊铺室内料要饱料，送料应均匀。

11、4)摊铺机的操作应不使混合料沿着受料斗的两侧堆积，任何原因使冷却到规定温度以下的混合料应予除去。(5)对外形不规那么路面、厚度不同、空间受限制等摊铺机无法工作的地方，经工程师批准可以采用人工铺筑混合料。(6)在雨天或外表存有积水、施工气温低于IOC时，都不得摊铺混料。(7)混合料遇到水，一定不要使用，须做报废处理，雨季施工时千万注意天气变化，及时掌握天气预报，合理安排好施工。5、混合料的压实(1)在混合料完成摊铺和刮平后立即对路面进行检查，对不规那么之处及时用人工进行调整，随后进行充分均匀地压实。(2)压实工作应按试验路确定的压实设备的组合及程序进行。(3)压实分初压、复压和终压三个阶段，遵

12、循“紧跟、慢压、高频、低幅”原那么。A、初压：摊铺之后立即进行(高温碾压)，用双钢轮压路机静压2遍，初压温度控制在130CT45C间，最低不能小于130Co碾压速度1.52.Okmh,并不得产生推移、开裂。碾压时应将驱动轮面向摊铺机，碾压路线及碾压方向不得突然改变或急停等，初压后检查平整度和路拱，必要时予以修整。(a)压路机应从外侧向中心碾压，相邻碾压带应重叠1/3-1/2轮宽，假设单幅应从低向高处碾压。压完全幅为一遍，每条碾压带折回点部都应等距错开，一遍完成进行第二碾压时，用压路机将所有错开的折回点打斜摸平，提高平整度。(b)、采用轻双钢轮压路机关闭振动装置的振动压路机碾压两遍，其压力不宜小

13、于350N/CM,初压后质检员、测工检查平整度。测工检查平整度、路拱或横坡，必要时予以适当调整。B、复压：复压紧接在初压后进行，温度控制在80。CTO(TC之间，要求不小于80o复压用双钢轮振动压路机和轮胎压路机交替碾压，一般是先用振动压路机碾压3-4遍,再用轮胎压路机碾压4-6遍,使压实度到达要求为止。碾压速度一般控制在23kmh,相邻碾压重叠宽度为1/3T/2轮宽，振动压路机倒车时应先停止振动，并在另一方向运动后再开始振动。C：终压：终压紧跟复压进行，终压采用双钢轮振动压路机静压，消除轮迹(终压温度应大于70,碾压速度为3Nkmh)(4)初压和振动碾压要低速进行，以免对热料产生推移、发裂。

14、碾压应尽量在摊铺后较高温度下先进，温度越高越容易提高路面平整度和压实度，但不得超过165,到场温度超过190时，不得摊铺，应作废料处理。(5)碾压工作应按试验路确定的试验结果进行。(6)在碾压期间，压路机不得中途停留、转向或制动。(7)压路机不得停留在温度高于65的已经压过的混合料上，同时，应采取有效措施，防止柴油、润滑脂、汽车或其它有机杂质在压路机操作或停放期间泗落在路面上。(8)在压实时，如接缝处(包括纵缝、横缝或因其他原因而形成的施工缝)的混合料温度已不能满足压实温度要求，应采用加热器提高混合料的温度到达要求的压实温度，再压实到无缝迹为止。(9)在进行摊铺和碾压过程中，应提前准备好筛子、

15、耙子、平铁锹、喷灯、色拉油等小型工具和材料，摊铺和碾压时组织专人进行质量检测控制和缺陷修复。发现有离析现象，应及时用筛子筛出细料，洒在离析部位同时进行碾压修复。压实度检查要及时进行，发现不够时在规定的温度内及时补压。已经完成碾压的路面，不得修补表皮。6、接缝的处理(1)横向接缝横向接缝处的施工，首先是在每日工作结束前对横缝处的处理，在最后一车料倒入摊铺机料斗，并在逐步用空的过程中，摊铺机手应集中精力，注意观察螺旋输送器内和熨平板前部混合料的堆积量，要保持范围内均匀一致，尽可能摊铺出一个垂直于路中线的整齐断面，然后将摊铺机驶离该断面35m,为保证接缝位置的平整度，待碾压完成后，可以在已铺层顺路中

16、心方向，23个位置先后放6m直尺，并找出外表纵坡或已铺层厚度开始发生变化的断面(已铺层外表与3m直尺底面开始脱离接触处)，用镐将外边松散、坡肩和不整齐的局部刨掉，使切茬顺直并垂直路面。此工作应在铺筑层碾压结束后立即完成。第二天开始摊铺前,清扫接缝处,对断面切口涂刷乳化沥青，将摊铺机倒到接缝处，使熨平板前缘位于切口约5cm的位置。在下面放入23块垫木，垫木厚度为铺层压实厚度乘上松铺系数减去压实厚度，然后即对熨平板进行预热。横向接缝的碾压是碾压工作中的重要一环。碾压时，应先用双钢轮压路机进行横向(即斥之与路面中心线)碾压，摊铺层的外测应放置供压路机能行驶的垫木，碾压时压路机应主要位于已压实的混合料

17、层上，伸入新铺混合料层的宽度不超过20cm,接着每碾压一遍向新铺混合料移动20cm,直到压路机全部在新铺层上碾压为止，然后进行正常的纵向碾压。需要特别重视的是横向接缝处的碾压要掌握温度的影响，高温或低温时的过度碾压都会使新铺层出现裂纹。(2)纵缝处理、采用梯队作业时，纵缝应用热接缝。为了不使接缝处的混合料两侧温差过大，尽量减小两台摊铺机间的距离，最大不得超过10米。这样可使两侧混合料很好的结合在一起。同时把两台摊铺机的振动夯频率设定同一值，使其摊铺后的松方尽量相同，以防止压实后两半幅出现“台阶”，并配备专人看守绞笼绞料，保证接缝处结合紧密且无多余混合料。碾压时将先铺好的局部靠纵缝处留10-20

18、Cnl宽度，暂不碾压，作为后幅的铺筑高程和基准面，由耙工将纵缝找平并清理好现场，用压路机跨缝碾压。、半幅施工不采用热接缝时，必须将纵缝处清扫干净，保持枯燥，并涂少量的粘层沥青，铺筑时应重叠已铺路面的5T0cm,摊铺厚度应高出成型的半幅,其高度按松铺系数确定，由工长亲自带耙工将己成型路面上的料耙除，并用手推车将清扫出的干净的料推到前方及时利用。压路机将轮大局部放在已成型段上，深入新铺面10-15cm碾压一遍。然后再将轮大局部放在新铺段上，深入已成型面1520Cln左右碾压一遍，接着正常碾压。纵缝的碾压必须跟上摊铺机，以免温度低不利于碾压工作。7、中途停机处理因为沥青路面施工受许多因素影响，期间有

19、许多是偶然的因素，停机过久不及时处理，会使混合料温度低而无法到达压实标准。而且平整度也较差，尤其是熨平板下20-30cm范围被压成板体的硬块。(1)当混合料的温度降低不大仍在120以上可以继续摊铺时，最后摊铺的混合料的温度、周围环境的温度允许不提机时，但压路机必须尽可能靠近摊铺机碾压，不允许有人在未碾压的地方行走，待料来时选择温度较高的混合料起机。开始摊铺时应降低振捣力(频率降低30-50Hz),同时减慢摊铺速度，因停机未及时碾压的局部直接用振动压路机启动强振系统碾压4-6遍，假设摊铺机熨平板下的局部比别处低时，可用耙子耙松L5-2Cm然后填补新料按松方系数人工摊铺，用振动压路机横向碾压即可。

20、2)当混合料温度降低很大，不能继续摊铺时，此时必须提起摊铺机。再次摊铺时需重新接横向缝。8、雨季施工七月初将进入雨季施工，在具体组织施工时，对要施工的工程进行调查研究，每天收集天气预报，随时根据天气情况做好工作安排与调整，同时做好雨季施工预案。1、施工时，首先要做好施工场地排水工作，排水机具和设备要齐全，同时方案好机械的停放和材料的堆放位置。2、与当地气象部门取得联系，随时掌握气象预报，掌握汛情，以便更为合理地安排和指导施工，同时做好雨情预报。3、如在施工过程中下雨，应立刻停止摊铺作业，坚决不使用被雨水淋湿的材料，雨后需等到路面枯燥方可继续施工。六、施工质量管理与检查验收1、施工前的材料与设

21、备检查(1)施工前必须检查各种新购进材料的来源及质量。对首次使用的粗细集料，应检查生产单位的生产条件、加工机械、覆盖层的清理情况。所有材料都应按规定取样检测，经质量认可前方可使用。(2)各种材料都必须在施工前以“批”为单位进行检查，不符合本指南技术要求的材料不得进场。对各种矿料是以同一料源、同一次购入并运至生产现场的相同规格材料为一“批二材料试样的取样数量与频度按现行试验规程的规定进行。(3)工程开始前，必须对材料的存放场地、防雨和排水措施进行确认，不符合本指南要求时材料不得进场。进场的各种材料的来源、品种、质量应与招标及提供的样品一致，不符合要求的材料严禁使用。(4)施工前应对拌和设备、摊铺

22、机、压路机等各种施工机械和设备进行调试，对机械设备的配套情况、技术性能、传感器计量精度等进行认真检查，并得到监理的认可。(5)正式开工前，各种原材料的试验结果，及据此进行的目标配合比设计结果，应在规定的期限内向业主及监理提出正式报告，待取得正式认可后，方可使用。2、质量管理与检查工程(1)根本要求1)沥青混合料的矿料质量及矿料级配应符合设计要求和施工标准的规定。2)严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度，沥青材料及混合料的各项指标应符合设计和施工标准要求。沥青混合料的生产，每日应做抽提试验、马歇尔稳定度试验。矿料级配、沥青含量、马歇尔稳定度等结果的合格率应不小于90%。3)

23、拌和后的沥青混合料应均匀一致，无花白，无粗细料别离和结团成块现象。4)基层必须碾压密实，外表枯燥、清洁、无浮土，其平整度和路拱度应符合要求。5)摊铺时应严格控制摊铺厚度和平整度，防止离析，注意控制摊铺和碾压温度，碾压至要求的密实度。(2)实测工程表.2沥洋混凝土面层和沥青碎(砾)石面层实测工程项次检查工程规定值或允许偏差检查方法和频率权值高速公路、一级公路其他公路l压实度R)试验室标准密度的96%(*98%)；最大理论密度的92%(*94%):试验段密度的98%(*99%)按附录B检查，每20Om测1处32平整度。(mm)平整度仪：全线每车道连续按每100m计算IRI或。2IRI(m/km)最

24、大间隙h(mm)53m直尺：每20Om测2处X10尺3弯沉值(0.0Imm)符合设计要求按附录I检查24渗水系数SMA路面200mlmin;其他沥青混凝土路面300mlmin-渗水试验仪：每20Om测1处25抗滑摩擦系数符合设计要求-摆式仪：每20Om测1处：摩擦系数测定车：全线连续2构造深度铺砂法：每20Om测1处6厚度(mm)代表值总厚度：设计值的-8%上面层：设计值的70%-8%H按附录H检查，双车道每200m测1处3合格值总厚度：设计值的-10%上面层：设计值的-20%-15%H7中线平面偏位(mm)2030经纬仪：每20Om测4点8纵断高程(mm)1015水准仪：每20Om测4断面9

25、宽度有侧石2030尺量:每20Om测4断面(mm)无侧石不小于设计10横坡闾水准仪：每200m测4处注：表内压实度可选用其中的1个或2个标准，并以合格率低的作为评定结果。带*号者是指SMA路面，其他为普通沥青混凝土路面。表列厚度仅规定负允许偏差。其他公路的厚度代表值和极值允许偏差按总厚度计，当总厚度W60mm时，允许偏差分别为-5Inm和TOmn1；总厚度60mm时，允许偏差分别为-8%和T5%的总厚度。H为总厚度(mm)。七、平安保证措施本分项工程成立以经理为组长，生产经理为副组长，各施工班组组长长为小组成员的平安保障领导小组,平安工程师为专职平安检查员，做到分工明确、责任到人、层层负责。1

26、严格执行和按照有关部门的现行平安技术规那么进行施工生产，全体施工人员牢固树立“平安第一，预防为主”的指导思想，对职工进行岗位培训和平安生产教育，实行持证上岗。2、建立健全平安生产组织,认真贯彻以岗位责任制为中心的各项平安制度，成立现场平安领导小组，设专职平安员，确保施工平安和行车平安。3、加强通讯管理，坚持24小时调度值班，抓好施工用电、运输车辆的平安作业。4、建立健全平安生产组织和规章制度，把“平安生产”作为一项重要的管理工作来抓。制定各种平安措施，使“平安生产”深入人心，贯穿于整个施工全过程。5、对职工进行平安生产和平安常识教育，牢固树立法制观念和平安第一的思想，对参加施工的人员进行技术

27、平安培训，经考试合格前方能上岗。6、做好有关施工平安的技术交底,狠抓事故苗头,把事故消灭在萌芽状态.7、实行平安生产包保责任制，奖罚清楚。8、各种机械设备的操作人员必须经过平安技术操作规程培训，考试合格后持有效证件上岗。工作前应对机械设备进行平安检查，离开机械设备时，必须按规定将机械平稳停放在平安位置，并将驾驶室锁好，或将电器设备的控制箱拉闸上锁。9、临时用电必须符合供电平安运行规程，并应定期检查和防护，对检查不合格的电器设备和线路，要及时维修或更换，严禁带故障运行或作业。10、平安防护人员和交通协调人员，要统一调度，统一指挥，不得各行其事，违章指挥。八、环境保护措施1、在全体职工中认真开展环

28、保法规的学习，增强职工的环保意识，结合施工区域的环保特点，制定切实可行的环保措施，使施工对环境的损害降到最低程度。2、场地清理后的杂物及弃方等应运到指定地点废弃，运送时弃物不得遗弃在道路上，以免影响行车、防碍施工及环境保护。3、合理布置施工场地，生产、生活设施应布置在征地线以内。4、施工期间生产场地和生活区应修建必要的临时排水系统，并与永久排水设施相接。5、定期对运输道路进行泗水，减少起尘量。7、在居民区附近，夜间（20：006：00）对噪声较强的施工机械和施工作业予以控制。8、保护既有的建筑物和景观，保护当地人文资源。9、施工用的废水，采用临时排水系统排入附近污水坑内；废弃土方、废弃拌合物、

29、废浆等物，采用车辆运输的方法，整齐合理地堆放在工程指定的地方，以免危害农田水利、饮水和影响排水系统及既有工程设施。九、文明施工措施1、加强宣传，统一思想，使职工认识到文明是施工企业形象、队伍素质的反映，是平安生产的保证。增强职工文明施工和加强现场管理的自觉性。2、落实文明施工现场责任区，制定相关规章制度，确保文明施工现场管理有章可循。3、合理布置场地。各项临时设施必须符合规定标准，做到场地整洁、道路平顺、排水畅通、标志醒目、生产环境到达标准作业要求。4、现场工程概况、平安施工牌、标识牌等要设置齐全，规格统一，内容完善，位置醒目。5、加强检查监督，从严要求，持之以恒，使文明施工管理真正抓出成效。6、施工现场坚持工完料净，垃圾杂物集中堆放，及时处理。施工废水严禁乱排，严格按照招标文件要求经处理后达标排放。7、施工驻地要清洁卫生，排水畅通；室内要整洁卫生，保持空气流通。8、尊重地方居民的生活习性和民族风俗，搞好施工队伍与当地政府、人民群众的关系。9、教育全体员工，遵守地方政府的各种法规，做到遵纪守法，行为标准。施工中如发现文物古迹，及时保护，立即报告。10、实行挂牌上岗制度。工程施工生产组织指挥人员、队长、调度、工长、平安员施工作业时，均要挂牌上岗。11、按照业主及主管部门的指示要求，同时认真听取驻地工程师的意见，协调好各方关系，搞好平安生产和文明施工，争创平安文明标准工地。
