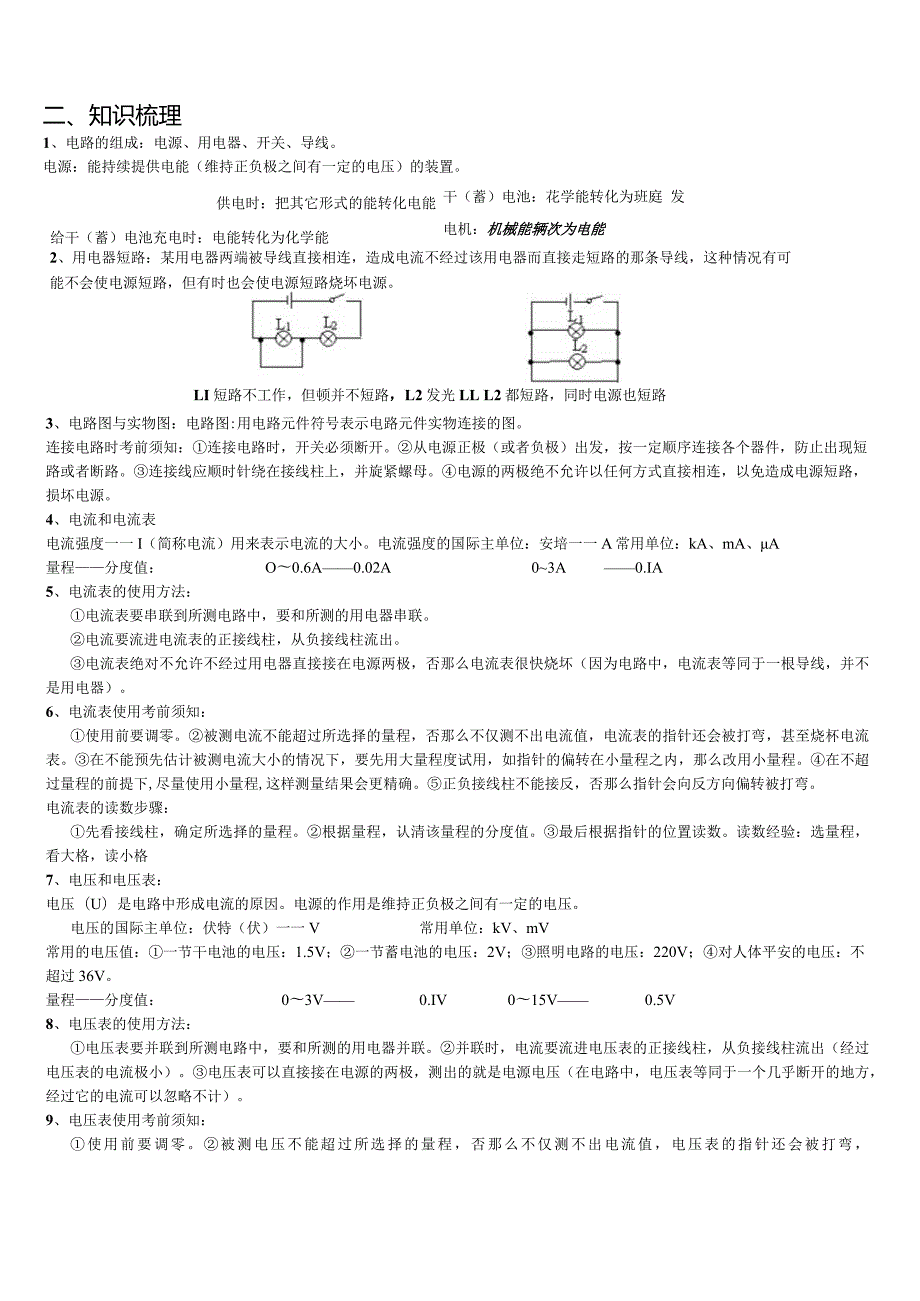

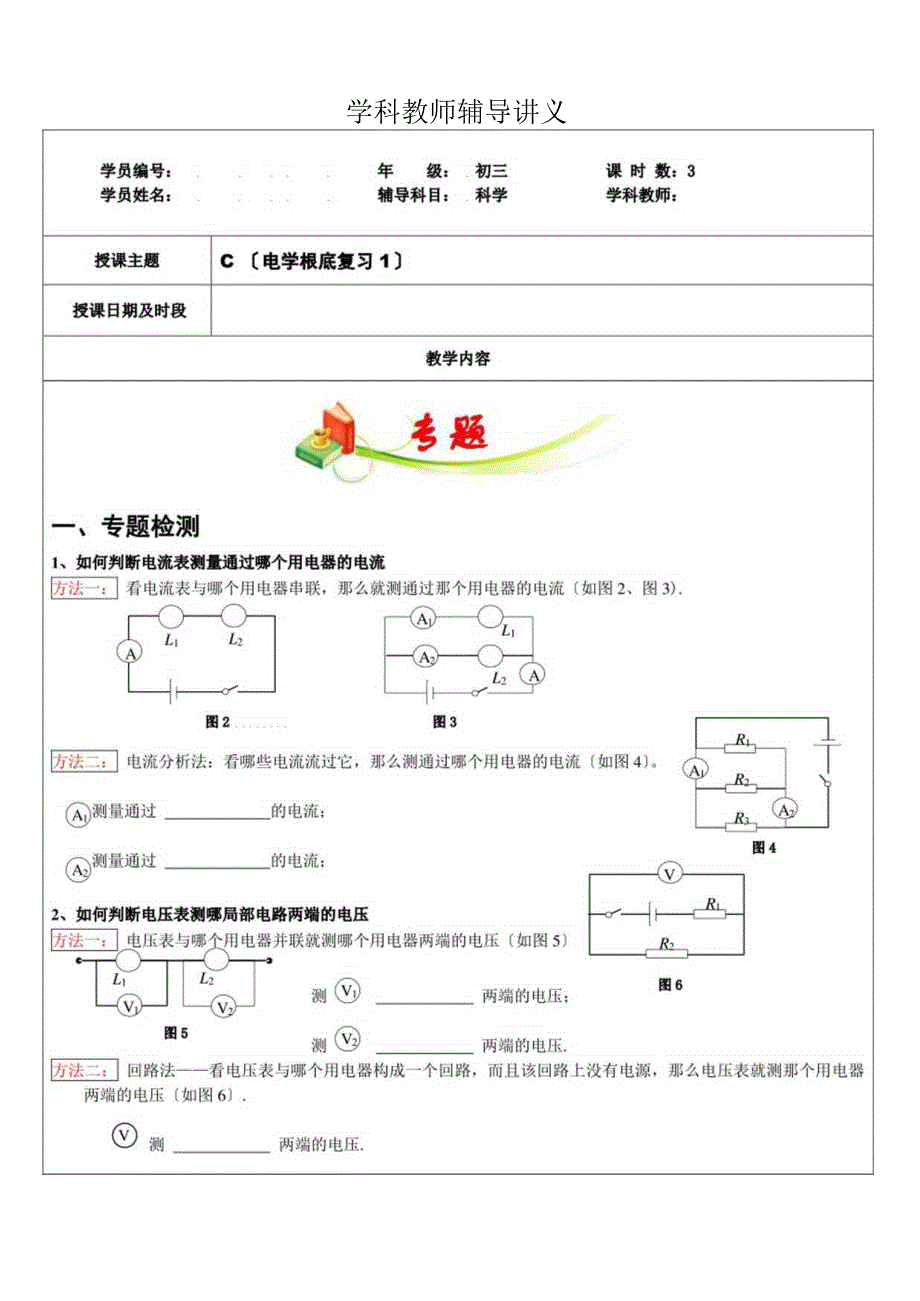

1、学科教师辅导讲义二、知识梳理1、电路的组成：电源、用电器、开关、导线。电源：能持续提供电能（维持正负极之间有一定的电压）的装置。供电时：把其它形式的能转化电能给干（蓄）电池充电时：电能转化为化学能干（蓄）电池：花学能转化为班庭 发电机：机械能辆次为电能2、用电器短路：某用电器两端被导线直接相连，造成电流不经过该用电器而直接走短路的那条导线，这种情况有可能不会使电源短路，但有时也会使电源短路烧坏电源。LI短路不工作，但顿并不短路，L2发光LL L2都短路，同时电源也短路3、电路图与实物图：电路图:用电路元件符号表示电路元件实物连接的图。连接电路时考前须知：连接电路时，开关必须断开。从电源正极（或
2、者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。连接线应顺时针绕在接线柱上，并旋紧螺母。电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源。4、电流和电流表电流强度一一I（简称电流）用来表示电流的大小。电流强度的国际主单位：安培一一A常用单位：kA、mA、A量程分度值：O0.6A0.02A03A0.IA5、电流表的使用方法：电流表要串联到所测电路中，要和所测的用电器串联。电流要流进电流表的正接线柱，从负接线柱流出。电流表绝对不允许不经过用电器直接接在电源两极，否那么电流表很快烧坏（因为电路中，电流表等同于一根导线，并不是用电器）。6、电流表使用考前须知：使用前要调零。
3、被测电流不能超过所选择的量程，否那么不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表。在不能预先估计被测电流大小的情况下，要先用大量程度试用，如指针的偏转在小量程之内，那么改用小量程。在不超过量程的前提下,尽量使用小量程,这样测量结果会更精确。正负接线柱不能接反，否那么指针会向反方向偏转被打弯。电流表的读数步骤：先看接线柱，确定所选择的量程。根据量程，认清该量程的分度值。最后根据指针的位置读数。读数经验：选量程，看大格，读小格7、电压和电压表：电压（U）是电路中形成电流的原因。电源的作用是维持正负极之间有一定的电压。电压的国际主单位：伏特（伏）一一V常用单位：kV、mV常用的电压值：一

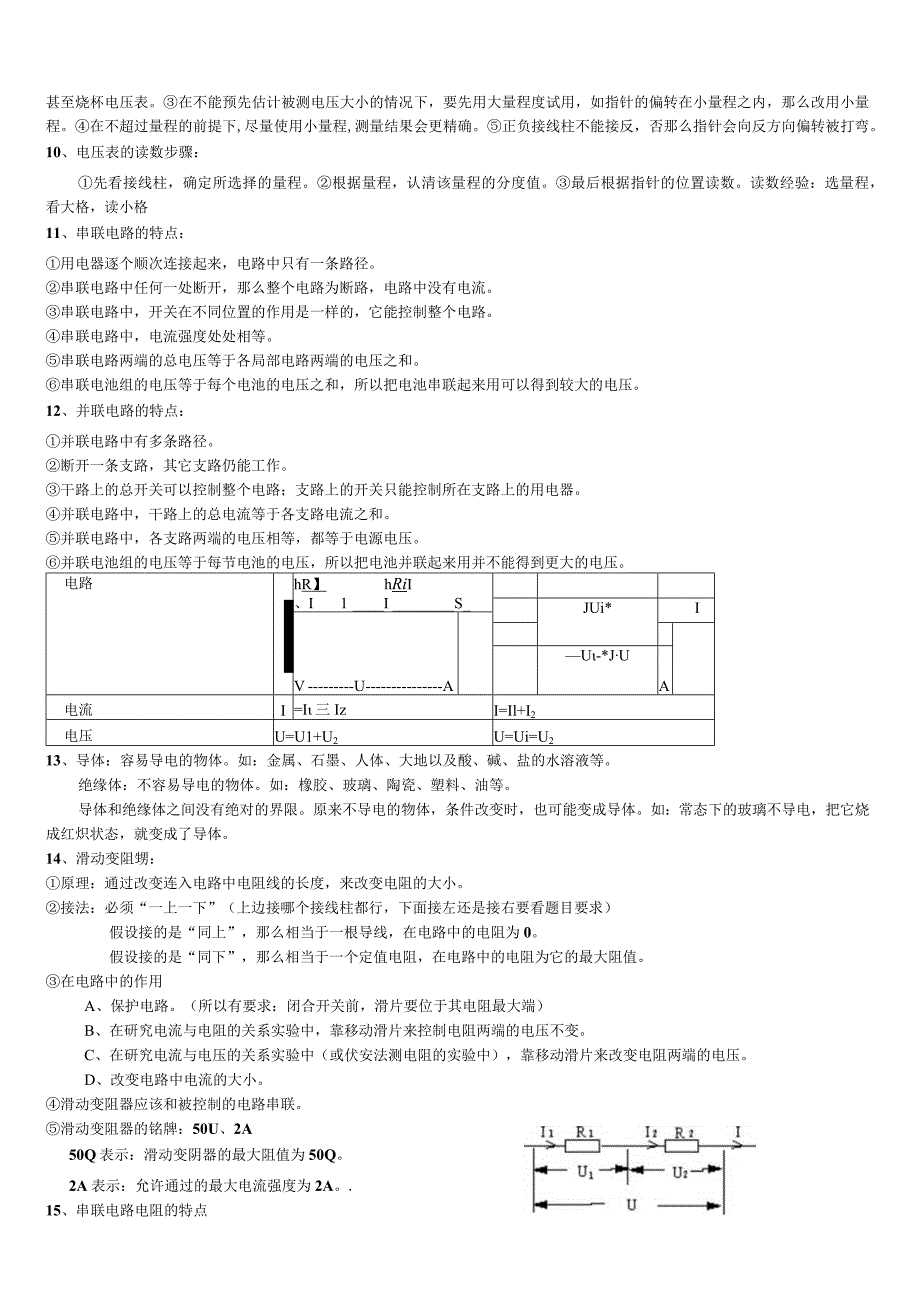

4、节干电池的电压：1.5V；一节蓄电池的电压：2V；照明电路的电压：220V；对人体平安的电压：不超过36V。量程分度值：03V0.IV015V0.5V8、电压表的使用方法：电压表要并联到所测电路中，要和所测的用电器并联。并联时，电流要流进电压表的正接线柱，从负接线柱流出（经过电压表的电流极小）。电压表可以直接接在电源的两极，测出的就是电源电压（在电路中，电压表等同于一个几乎断开的地方，经过它的电流可以忽略不计）。9、电压表使用考前须知：使用前要调零。被测电压不能超过所选择的量程，否那么不仅测不出电流值，电压表的指针还会被打弯，甚至烧杯电压表。在不能预先估计被测电压大小的情况下，要先用大量程度试
5、用，如指针的偏转在小量程之内，那么改用小量程。在不超过量程的前提下,尽量使用小量程,测量结果会更精确。正负接线柱不能接反，否那么指针会向反方向偏转被打弯。10、电压表的读数步骤：先看接线柱，确定所选择的量程。根据量程，认清该量程的分度值。最后根据指针的位置读数。读数经验：选量程，看大格，读小格11、串联电路的特点：用电器逐个顺次连接起来，电路中只有一条路径。串联电路中任何一处断开，那么整个电路为断路，电路中没有电流。串联电路中，开关在不同位置的作用是一样的，它能控制整个电路。串联电路中，电流强度处处相等。串联电路两端的总电压等于各局部电路两端的电压之和。串联电池组的电压等于每个电池的电压之和，
6、所以把电池串联起来用可以得到较大的电压。12、并联电路的特点：并联电路中有多条路径。断开一条支路，其它支路仍能工作。干路上的总开关可以控制整个电路；支路上的开关只能控制所在支路上的用电器。并联电路中，干路上的总电流等于各支路电流之和。并联电路中，各支路两端的电压相等，都等于电源电压。并联电池组的电压等于每节电池的电压，所以把电池并联起来用并不能得到更大的电压。电路IhR】hRiI、I1IS_JUi*IVUAU-*JUA电流I=I三IzI=Il+I2电压U=U1+U2U=Ui=U213、导体：容易导电的物体。如：金属、石墨、人体、大地以及酸、碱、盐的水溶液等。绝缘体：不容易导电的物体。如：橡胶、
7、玻璃、陶瓷、塑料、油等。导体和绝缘体之间没有绝对的界限。原来不导电的物体，条件改变时，也可能变成导体。如：常态下的玻璃不导电，把它烧成红炽状态，就变成了导体。14、滑动变阻甥：原理：通过改变连入电路中电阻线的长度，来改变电阻的大小。接法：必须“一上一下”（上边接哪个接线柱都行，下面接左还是接右要看题目要求）假设接的是“同上”，那么相当于一根导线，在电路中的电阻为0。假设接的是“同下”，那么相当于一个定值电阻，在电路中的电阻为它的最大阻值。在电路中的作用A、保护电路。（所以有要求：闭合开关前，滑片要位于其电阻最大端）B、在研究电流与电阻的关系实验中，靠移动滑片来控制电阻两端的电压不变。C、在研究
8、电流与电压的关系实验中（或伏安法测电阻的实验中），靠移动滑片来改变电阻两端的电压。D、改变电路中电流的大小。滑动变阻器应该和被控制的电路串联。滑动变阻器的铭牌：50U、2A50Q表示：滑动变阴器的最大阻值为50Q。2A表示：允许通过的最大电流强度为2A。.15、串联电路电阻的特点推导：串联U=U1+U2I=IfI2又.U=IRUfI1R1U2=I2R21R=IR+LR2得到：R=Ri+R2结论：串联电路的总电阻等于各局部电路电阻之和。假设有n个阻值都为R的电阻串联，那么总电阻R*nR串联电阻相当于增加了导体的长度，串联的电阻越多，总电阻越大。16、并联电路电阻的特点推导：Y并联AU=U1=U2
9、I=Il+I2又.I=UR、Il=Ul/R、I2=U2R2UR=UR1+U2R2得到：1R=1R+1R2结论：并联电路的总电阻的倒数等于各支路电阻的倒数之和。假设有n个阻值都为R的电阻并联，那么总电阻Rlt-Rn并联电阻相当于增加了导体的横截面积，并联的电阻越多，总电阻越小。而且，并联总电阻比其中最小的电阻还要小。17、串、并联电路的规律电路RIRu1U2UI-一_Un1.*-Ra12UI电流I=Il=2I=Il+I2电压U=U1+U2U=Ui=U2电阻R总=R1+R21Ra=1Ri+1R2串联的电阻越多，总电阻越大；几个电阻，串联时总电阻最大。并联的电阻越多，总电阻越小,并联总电阻比最小的那
10、个电阻还要小：几个电阻，并联时总电阻最小。分压原理：IVU2=RiZR2（串联电路，电阻越大，分到的电压越大）分流原理：I1I2=VR1（并联电路，电阻越大的支路，分到的电流越小）无论串联还是并联，当其它电阻不变，假设其中某一个电阻变大时，那么总电阻都变大；假设其中某一个电阻变小时，那么总电阻都变小。公式使用应用欧姆定律（I=UR,U=IR,R=UI）时，要注意公式中的三个物理量必须是针对同一电路或同一导体，不能张冠李戴（“同体性”）；还要注意“同时性”，即电路发生变化前后，同一电阻的电压、电流一般不同，要注意区分。电功W=W+W2电功率P=Pl+P2电热Q=Q+Q2三、题型突破3电路设计1
11、如下图的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。以下电路设计符合这种要求的是（）答案：C2 .利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。以下电路图中合理的是（）ABCD答案：B3 .为了生活方便，卧室里的同一个照明灯通常用两个开关控制.一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要
12、求的是（其中A图中的&、S2及C图中的$为单刀双掷开关）（）2、串联电路和并联电路1.以下四个电路中，电流表能测量通过灯Ll电流的是（）答案：D2.如下图，以下分析正确的选项是（）A.只闭合Sl时，Lz发光、Ll不发光，Az测Lz电流B.只闭合S2时，Ll发光、Lz不发光，AI测Ll电流C.闭合Si、S2时，L、Lz并联，Az测Lz电流D.闭合Si、S2时，Li、Lz串联，A、AzZ5数相等答案：C3.图3中所示，三盏灯的连接方式是联。Ll图3分析：由“节点法”知，a、b、C可以看做为同一个点，这点接在电源的正极，d、e、也可看做是同一个点，这点接在电源的负极，也就是A、LA4连接在a、f两点
13、之间，即组成如图4所示电路，由此可知三盏灯八殳、Li是并联的。答案：并联LILl与L2串联且都能发光的是（5.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的选项是（A.厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光 控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的 答案：B2、欧姆定律1 .如下图，AB和BC是由同种材料制成的长度相同、横截面积不同的
14、两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的选项是（）Q5）ABCA.UABUbcIAB=IBCB.UABVUBCIAB=IBCC.UabUbcIABVlBCD.UAB=UBCIABVlBC答案：2 .如下图，当开关S断开和闭合时，电流表示数之比是1:4,那么电阻Rl和R2之比是（）A、1:4B、4:1C、1:3D、2:3答案：A3 .如下图的电路图，电源电压不变，当开关Si、S2都闭合，电流表的示数为025A,电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，Sl断开，S2闭合，电流表的示数为0.2A,那么（）A. R=8, Rz=40B.
15、 R=32, R2=40C. R=40, R2=32D. R=32, R2=8答案：D4 .如下图，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A. 4： 3B. 3： 2C. 3： 4答案：C5 .如下图电路，电源电压保持不变当闭合开关S,调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如下图。那么以下判断正确的选项是（）A.电源电压为IOVB.定值电阻Rl的阻值为20。C.滑动变阻器Rz的阻值变化范围为010。D.变阻器滑片在中点时，电流表示数为0.3A答案：D6 .在如下图的电器中，
16、电源电压保持不变，RhRz均为定值电阻。当、都是电流表时，闭合开关力,断开开关S2,表的示数与表的示数之比为m；当、都是电压表时，闭合开关舟和S2,表的示数与表的)示数之比为n。以下关于m、n的关系正确的选项是（A.mn=n-2mB.mn=n-1C.mn=n+1D.因Ri、R2未知，故m、n的关系无法确定答案：BU2=15 伏R2=10 欧7 .在图3所示的电路中，电源电压恒定。Rz是最大阻值是20欧的滑动变阻器。当滑片P在中点C时，电压表的示数是15伏；当滑片P在a端时，电压表的示数是20伏。求：（1）电源电压；（2）滑片P在a、b间滑动，电流表示数的最大值是多少？U2=2OVr-H=C=J
17、1RlR=20欧分析电压表测量的是变阻器两端的电压。当滑片P在中点时，R2=10欧，U2=15伏，电路如图4（甲）所示；当滑片P在a端时，RJ=20欧，IV=20伏，电路如图4（乙）所示。我们可以求出先后两个状态下通过电路的电流I和I。I=U2/Rz=15伏/10欧=1.5安，I,=Iv/R?=20伏/20欧=1安。解法1根据电源两极电压等于电路两端的总电压，列方程：图（甲）：IU=IR1+IR2=L5安（L+10欧）图（乙）：IU=R1+I,R2=1安（R+10欧）由、联立解得：Rz=IO欧，U总=30伏解法2Rl利用Rl的阻值不变列方程：图（甲）：RfR6-R2=UI-R2图（乙）：R1
18、R总一R2,=U-R2,由、两式联立解得U她=30伏解法3利用电压分配跟电阻成正比列方程图（?）：U2= r2 U62 r1 + r2 6图（乙）：U2= r2 U62 r1 + r2 6代入数据:由、两式联立解得U航30伏(2)当滑片P置于b端时，电路中的电阻最小，电流有最大值I=U总/R尸30伏/10欧=3安答案(1)电源电压为30伏；(2)滑片P在a、b间移动时，电流表的最大示数为3安。说明(1)有两物理状态的题目，如果前一个状态能把电源电压或定值电阻求出，那么可以把它们用到第二个状态中。如果前一个状态不能把电源电压或定值电阻求出，那么可以根据两个状态，列两个方程联立求解。(2)在两个
19、状态中，电源电压、定值电阻不变，其他各量一般都发生了变化，在运用欧姆定律解题时，一定要注意欧姆定律中I、U、R是对应同一导体、同一时刻的，否那么就会因不对应而发生错误。(3)此题属串联电路，在串联电路中，电压的分配跟电阻成正比，在解题过程中，我们直接运用这一结论，可以简化解题过程。8 .热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻R的阻值与温度的关系。M为控温器，电源电压恒为12伏，R为电阻箱(一种可以改变并读出阻值的变阻器)。(2)当控温器中液体温度为80C,电阻箱阻值为100欧时，电流表的示数为0.1安。那么该温度下热敏电阻的阻(4)在科技创新活动中，小明用该
20、热敏电阻和电压表制成了一支指针式温度计(如图乙)。它可以直接在电压表刻度盘上读出相应温度。假设电压表的读数会随温度的升高而增大，那么应在原理图(丙)中两端接入一电压表。A.abB.beC.acTTyO定值电阻Rt-=l-（=-abc乙答案：（2）20欧姆（3）减小（4）B四、专题过关1 .如下图电路中，要使电阻Rl和Rz并联，且闭合开关后，两表均有示数，那么甲、乙两表分别是()A.电流表电流表B.电流表电压表C.电压表电流表D.电压表电压表答案：A2 .如下图的电路中，开关S闭合后，小灯泡Li、L2均正常发光，那么以下说法正确的选项是()A.Li和L2在电路中并联B.Ll和L2在电路中串联C.
21、甲是电流表，乙是电流表D.甲是电压表，乙是电流表答案:A3 .教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭.这八盏灯的连接方式是()A.串联B.并联C.串联或并联D.无法判断答案：B4 .如下图是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端.以下结论正确的选项是()A.通过B的电流是通过A的电流的二分之一B. B两端电压和A两端电压相等C. B的电阻是A的电阻的两倍D. B的电功率是A的电功率的四倍答案：C5 .如下图，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“101A”.实验中，先在a、b两点间接人5C的
22、电阻，闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为2V,读出并记录下此时电流表的示数.接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择以下的哪两个电阻()A.10,和40QB.20C和30。C.IOC和20CD.30。和40。答案：C6 .如图所示的电路中，电源电压不变。闭合开关后.滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图(b),那么电源电压U=V,电阻R=Q,滑动变阻器的最大阻值是R-j图11(a)答案：612507.电压表既是测量仪表,同时也是一个接入电路中的特殊电阻。电压表的电阻般很大，为测量某电压表的电阻,某同学连接了如下图的电路，电
23、源电压保持不变，R1=3.0kt当闭合开关8、S2时，电压表示数为4.5V；只闭合开关Sl时，电压表的示数为3.0V。求电压表的电阻是多少？答案：6000欧8.如下图的电路中，电阻Rl的阻值为20。，电源电压不变。当Si、Sz断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：(1)电源电压为多少？(2) R2的阻值为多少？(3) S2、S3断开，SI闭合时，加在电阻Rl两端的电压为多少？答案：(1)9V(2)30(3)3.6V五、课后作业1 .在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表如、A2示数分别如图乙、
24、丙所示，那么通过灯泡L、L2电流大小的判断正确的选项是()A.B. 1.的电流大于L2的电流C. 1.的电流等于L2的电流D. 1.的电流小于L2的电流D.无法比拟L1、Lz的电流大小答案：C2 .为保证司乘人员的平安，轿车上设有平安带未系提示系统。当乘客坐在座椅上时，座椅下的开关Si闭合，假设未系平安带，那么开关S2断开，仪表盘上的指示灯亮起；假设系上平安带，那么开关S2闭合，指示灯熄灭。以下设计最合理的电路图是（）3.如下图的电路，当开关S闭合后（指示灯A.B.C.D.假设甲表是电压表，乙表是电流表, 假设甲表是电流表，乙表是电流衣, 假设甲表是电压表，乙表是电压表, 假设甲表是电流表，乙
25、表是电压表,那么电阻Ri、 那么电阻Ri、 那么电阻Ri、 那么电阻Ri、R2并联R2串联R2串联R2并联答案：4.在做“探究电流与电阻的关系”实验中,A.观察电压表, B.观察电流表, C.观察电压表, D.观察电流表, 答案：A向右移动滑片, 向右移动滑片, 向左移动滑片, 向左移动滑片,读取电流数据 读取电压数据 读取电流数据 读取电压数据小翔连接了如下图的电路.他先在电路的A、B间接入IoC的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15C电阻替换10。电阻，闭合开关，接下来他的实验操作应该是（）5 .磁场的强弱可用磁感应强度（B）表示，单位为特（T）O某些材料
26、的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。把RB接入如下图电路（电源电压恒为9V,滑动变阻器R上标有“1001A”字样），并在室温下进行实验。外加磁场B/T00. 04O. OS0. 120. 160. 20破俄电屈3 / a150no200230260300（1）当外加磁场增强时，电路中的电流（填“变大”、“变小”或“不变”）；为了使电压表的示数保持不变,滑动变阻器R的滑片JF)应向(填“0”或“6”)端移动；(2)RB所在处无外加磁场时，Rb=I50;此时闭
27、合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)(3)当电路置于某磁场处，滑动变阻器R滑片P位于b端时，电压表的示数为6V,那么该处磁场的磁感应强度为To答案：变小b(2)5.4V至9V0.086 .从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9V,传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为。时，Rz的电阻为80o使用前要通过调零旋钮(即滑动变阻器R的滑片)对测试仪进行调零，此时电压表的示数为8Vo求：(1)电压表的示数为8V时，电流表的示数为多少？(
28、2)电压表的示数为8V时，滑动变阻器Rl的电阻值为多少？(3)调零后，R的电阻保持不变。某驾驶员对着测试仪吹气10s,假设电流表的示数到达0.3A,说明驾驶员醉驾,此时电压表的示数为多少？答案：因为氐和滑动变阻器串联，当氐=80。，电压表示数U；为8V时,Z=Z1=Z2=-=0.IA12与80U；=U-U；=9V-8V=1V当R：的电阻保持不变，电流表的示数I为0.3A时，Ui=IRi=O.3A10=3V,U：=U-U：=9V-3V=6V答：(1)电压表的示数为8V时，电流表的示数为0.IA电压表的示数为8V时，滑动变阻器R：的电阻值为10(3)调零后，R：的电阻保持不变.某驾驶员对着测试仪吹气IOs,若电流表的示数达到0.3A,表明智驶员薛智，此时电压表的示数6V六、专题总结
