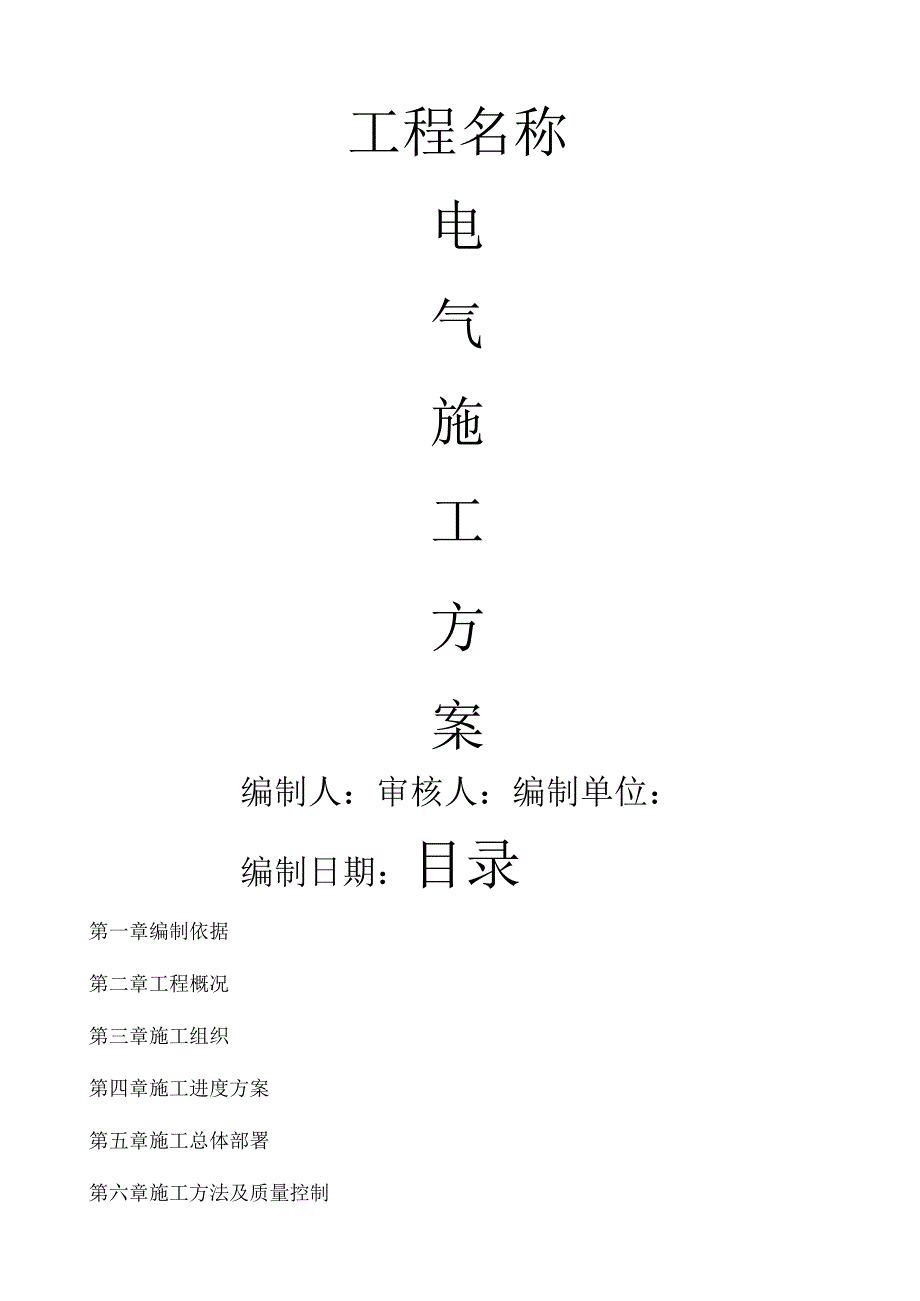

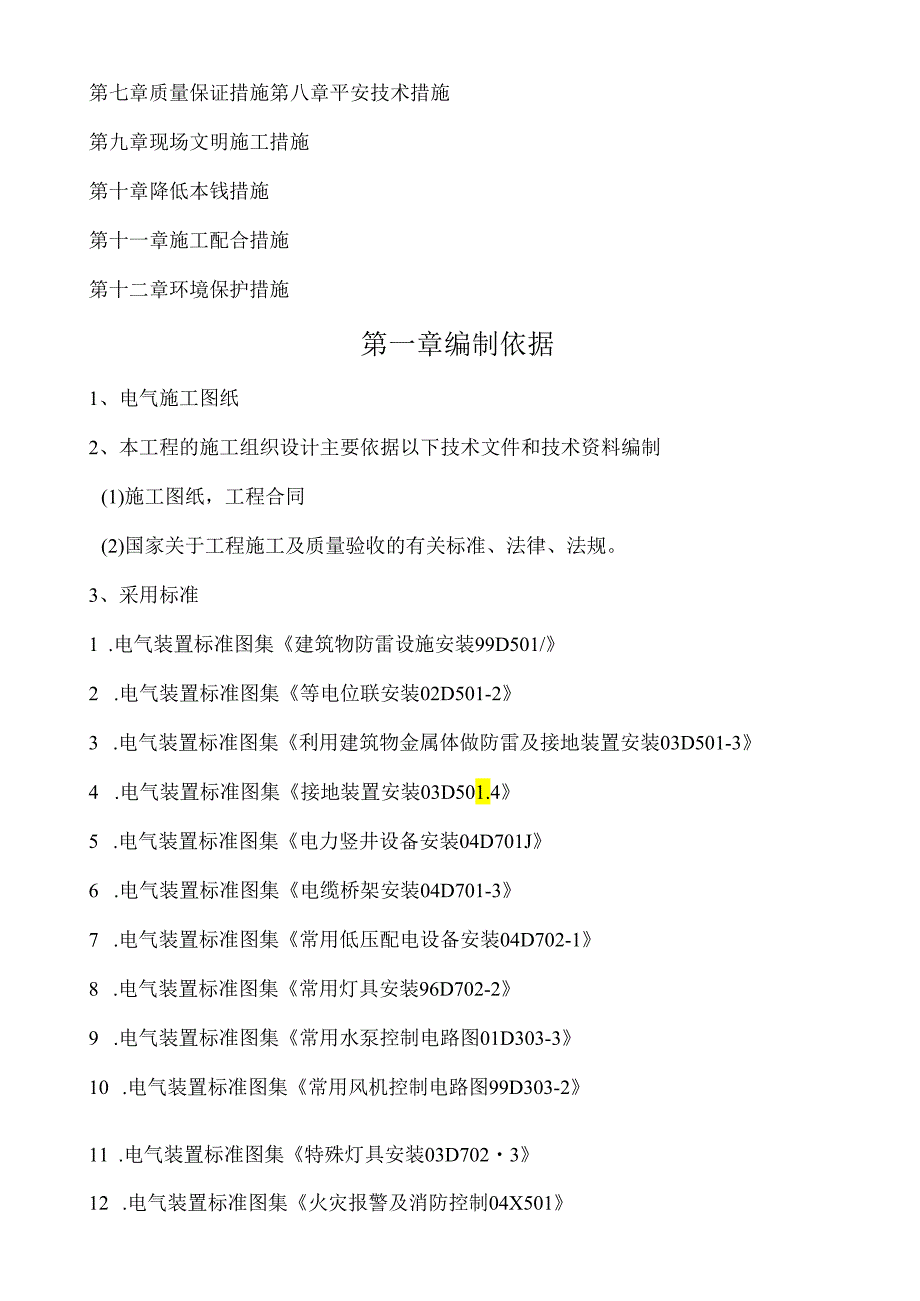

1、工程名称电气施工方案编制人：审核人：编制单位：编制日期：目录第一章编制依据第二章工程概况第三章施工组织第四章施工进度方案第五章施工总体部署第六章施工方法及质量控制第七章质量保证措施第八章平安技术措施第九章现场文明施工措施第十章降低本钱措施第十一章施工配合措施第十二章环境保护措施第一章编制依据1、电气施工图纸2、本工程的施工组织设计主要依据以下技术文件和技术资料编制(1)施工图纸，工程合同(2)国家关于工程施工及质量验收的有关标准、法律、法规。3、采用标准1 .电气装置标准图集建筑物防雷设施安装99D501/2 .电气装置标准图集等电位联安装02D501-23 .电气装置标准图集利用建筑物金属体

2、做防雷及接地装置安装03D501-34 .电气装置标准图集接地装置安装03D501.45 .电气装置标准图集电力竖井设备安装04D701J6 .电气装置标准图集电缆桥架安装04D701-37 .电气装置标准图集常用低压配电设备安装04D702-18 .电气装置标准图集常用灯具安装96D702-29 .电气装置标准图集常用水泵控制电路图01D303-310 .电气装置标准图集常用风机控制电路图99D303-211 .电气装置标准图集特殊灯具安装03D702312 .电气装置标准图集火灾报警及消防控制04X50113 .建筑电气安装工程图集14 .建筑电气安装工程施工质量验收标准GB50303-2

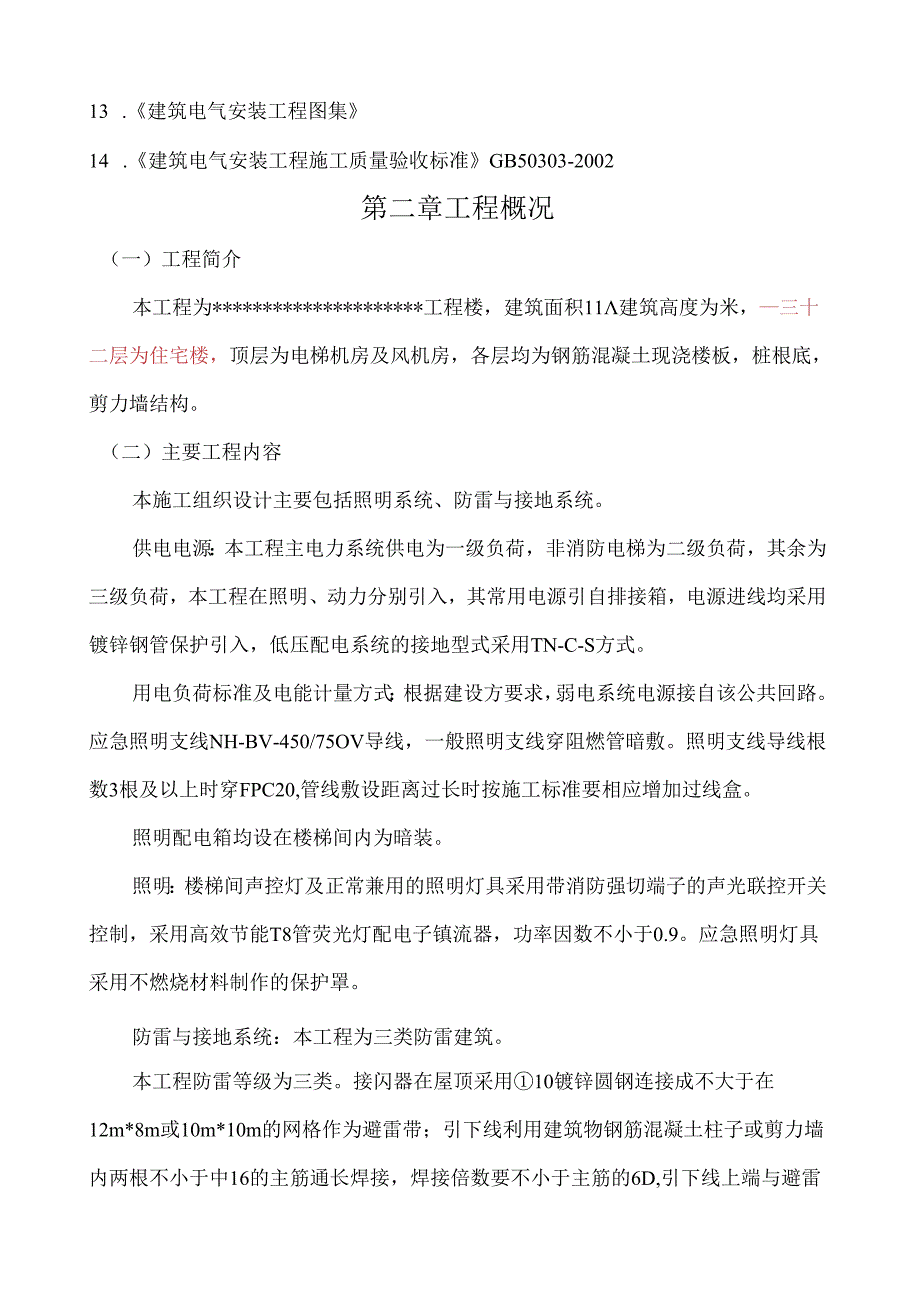

3、002第二章工程概况（一）工程简介本工程为*工程楼，建筑面积11建筑高度为米，三十二层为住宅楼，顶层为电梯机房及风机房，各层均为钢筋混凝土现浇楼板，桩根底，剪力墙结构。（二）主要工程内容本施工组织设计主要包括照明系统、防雷与接地系统。供电电源：本工程主电力系统供电为一级负荷，非消防电梯为二级负荷，其余为三级负荷，本工程在照明、动力分别引入，其常用电源引自排接箱，电源进线均采用镀锌钢管保护引入，低压配电系统的接地型式采用TN-C-S方式。用电负荷标准及电能计量方式：根据建设方要求，弱电系统电源接自该公共回路。应急照明支线NH-BV-450/75OV导线，一般照明支线穿阻燃管暗敷。照明支线导线根数

4、3根及以上时穿FPC20,管线敷设距离过长时按施工标准要相应增加过线盒。照明配电箱均设在楼梯间内为暗装。照明：楼梯间声控灯及正常兼用的照明灯具采用带消防强切端子的声光联控开关控制，采用高效节能T8管荧光灯配电子镇流器，功率因数不小于0.9。应急照明灯具采用不燃烧材料制作的保护罩。防雷与接地系统：本工程为三类防雷建筑。本工程防雷等级为三类。接闪器在屋顶采用10镀锌圆钢连接成不大于在12m*8m或10m*10m的网格作为避雷带；引下线利用建筑物钢筋混凝土柱子或剪力墙内两根不小于中16的主筋通长焊接，焊接倍数要不小于主筋的6D,引下线上端与避雷带焊接，下端与建筑物根底底梁及根底底板轴线上的上下两层钢

5、筋内的两根主筋焊接;接地极为建筑物桩基,并与室外人工接地装置连接,在外墙引下线距地0.5米处设测试卡子。本工程为三类防雷等级，设计上没有均压环，但是根据建筑电气施工标准要求，建筑物45m以上每层利用圈梁内的二根主作为均压环，并将外露金属物与均压环相连接；凡突出屋面的所有金属构件均与避雷带可靠焊接。第三章施工组织机构一、组织机构的设置1 .组织安装工程部，负责工程安装施工组织和管理，其组成人员：工程经理、工程技术负责人、电气工长、质检员、资料员、预算员、材料设备员。工程经理：技术负责人：电气工长：质检员：资料员：预算员：材料设备员：2、工程班子应在土建、装饰、安装总体方案指导下，由工程经理负责编

6、制月、旬施工进度方案，由各专业工长向施工班组作月、旬方案交底，使班组人员明确工作内容。3、工程部定期召集工程班子人员及专业工长开会、落实施工方案及时纠正施工中质量问题。4、按建设单位和土建、装饰单位的规定参加有关协调会，及时做好施工配合等有关事宜，搞好安装和土建、装饰的配合，实现安装与土建、装饰同步进行，以保证总体方案的实施。二、施工力量布置为加强全面管理，提高劳动生产效率，须成立专门工程班子，在现场进行综合管理和统一指挥，施工期间对平安、质量及成口设备保护设专人负责。劳动力配备方案表序号工种劳动人数及进场日期20年度1电工2电焊工3普工三、施工机具与材料的准备施工机具方案表序号名称单位数量1

7、套丝机2液压弯管器公3切割机台4电焊机台5电锤台6冲击钻台7射钉枪台8金属合梯台9接地电阻表、兆欧表块10游标卡尺把11钢卷尺把四、现场临时设施1、现场平面布置：现场由土建统一布置2、临时设施用房：由土建提供，包括工人住房、办公室、食堂、洗澡间等。3、做好预算，提前做好材料准备，保证及时供给合格的材料。五、技术准备工作1、施工人员认真审查图纸及有关资料，预算员应及时准确地做好施工图预算。2、根据图纸会审及变更，施工工艺提出材料方案。3、施工人员，小组及流动配合人员应做好施工记录，保管好图纸及文件资料。4、在施工前，施工员要对施工小组进行平安技术交底。第四章施工进度方案施工进度是按土建施工进度方

8、案流程来排列电气工程施工进度方案流程及立体交叉作业。按施工进度方案提前作好电气各道工序准备工作，密切配合好土建工程施工，做到不影响土建各个环节施工进度安排。进度保证措施；1、制定切实可行施工进度方案，每天检查，随时调整。2、工程经理部，专业工程师，材料采购部门与现场施工班组要保持密切配合。3、合理安排材料、设备与劳务。4、公司工程管理人员和公司的配合：及时反映施工存在的问题催促各方积极协助现场存在的各种情况及问题。5、密切与其他施工单位的配合，提前向协作单位提出下步施工需要作好的各方面工程，以保证施工顺利按期完成。第五章施工总体部署1、工程目标：1）质量目标：优质工程。2）文明施工目标：达标。

9、3）平安生产目标：无伤、死亡事故。4）环保目标：符合国家及市有关环保法律法规要求。2、组建电气专业班组：电气班组由电气技工（操作证或等级证书）和小量普工组成，根底接地施工地下一层主体施工阶段电气配管人数人，装修阶段达人，组织该班组电气经验丰富、技术业务能力强的施工人员，主要承当本工程电气施工安装和调试任务。3、施工顺序按排：配合土建搞好预埋预留孔洞，污水泵的埋设，并随土建速度焊好防雷引下线及引上线及测试点、安吊架、配管、绝缘测试调试、收尾验收等工作。4、组织平行流水和主体交叉作业1）在施工中，各工种间配合紧凑，防止出现误工现象。尽量合理配备劳动力。各工种间配合土建施工进度情况，并根据需要及现场

10、实际情况及时做好预埋预留工作。2）在主体施工阶段，组织各管道暗敷设和防雷引下线在柱子中，剪力墙暗柱主筋的焊接，配合土建施工做好平行流水施工。3）在主体施工结束后，电气班组安装开关盒、插座盒及配电箱等进行立体交叉作业。4）在施工中力保缩短工期，提高劳动效率，保证施工顺利进行。5）整个电气施工期间要精心组织。精心施工，确保一次成活，一次成优，杜绝返工现象对工期的影响。6）在施工中，以总工期为目标。以阶段控制方案为保证。采取动态管理,推行严格方案管理，认真编制施工进度，总方案和相关月旬作业方案，通过每旬方案平衡调度，确保月方案的实施，从而保证工程总工期的实现。第六章施工方法及质量控制一、配管及管内穿

11、线（一）材料要求1）镀锌钢管，镀锌规格符合设计要求，产品有合格证并符合国家或部颁发的技术要求。2）管材外观无严重锈蚀、扁折、裂缝，管内无铁刺等现象。3）阻燃管规格符合设计要求，产品合格证齐全。4）导线：安装的导线须有产品合格证，严禁有绝缘层损坏等缺陷。绝缘导线的额定电压不低于500Vo所有材料必须坚持报检制度、出厂合格证、进场报验、自检复试。（二）施工方法1、钢管敷设暗管敷设一预制加工f测定盒箱位置一稳固盒箱一管路连接f地线焊接2、管路应尽量沿最短的距离敷设，减少弯曲，以便于穿线。有以下情况应加装接线盒。管路超过30m、无弯曲时；管路超过20m、有一个弯曲时；管路超过15m、有二个弯曲时；管路

12、超过12m、有三个弯曲时。3、垂直敷设时，为保证管内导线不因自重而拉细或拉断，应按下面规定加设接线盒。1) 50mm及以上管路长度大于20In时2) 50mm及以下管路长度大于30In时。同时应将盒内导线固定压紧。4、钢管弯曲半径不可小于管外径的6倍，明配管只有一个弯时，不可小于其外径的4倍。埋在混凝土内的铁管弯曲半径的10倍，且不得超过3个直角弯。5、管子弯曲处不可有凹陷、扁折、裂缝等现象，弯曲不得小于90度。6、在混凝土内的管路外径不允许超过混凝土厚度的一半，管子与模板之间有困难时，用沾满滑石粉的布条将要穿入的导线抹擦。穿插线时用人工一拉一送,配合协调，严禁用机构外力强行牵拉穿线。7、导线

13、接头(1)导线削皮不得损伤线芯，单芯两根铜芯导线连接时，绞接不得小于5圈，多股导线连接时，其绑扎长度不得小于导线合拢后直径的5倍，去除氧化层后挂锡，焊锡应均匀饱满。(2)各种导线接头必须采用鸡爪接头，不得平接。(3)分线盒内导线接头完了，接头根部距墙、箱本不得小于70mm接头先用高压绝缘橡皮胶带包扎再用黑胶布包紧。(4)导线连接前应检查配电线绝缘电阻，线路连接是否正确，接头完了后用500V摇表，测绝缘电阻，线间，相间，绝缘不得低于0.5MQ并接回路做好记录。(5)摇测方法：电气器具全部安装完毕后，在送电前摇测：先将线的开关、仪表、设备等用电开关全部断开，将灯头盒内导线分开，开关盒内导线连通。摇

14、测时，将干线和支线分开，一人摇测一人及时记录读数，摇动速度以保持每分钟120转左右，取1分钟后的读数。(6)导线在盒、箱内要有一定的预留长度，其长度为箱盒周长的1/2。二、箱盒安装有灯具在做盒时，先用墨斗在模板上按照设计图纸的要求弹出灯位位置，做盒时、盒内塞满并封好，将灯盒固定在模板上，以防止打混凝土时灯盒串位,所有管进盒时要求互成90度，且管弯曲半径要求大于管外径的十倍，且管用铁线固定在楼板筋上。1、开关相线接在灯头中心柱上，花线两端收口。2、芯线挂锡安装在木台中心，木台中心安牢不吃灰，不缺灰不得有污染。直径75mm以上木台须用两颗螺钉固定。3、接线压接牢固满圈，导线按顺时方向弯曲。4、成排

15、灯具应安装一条线上，允许偏差5mm防水灯头外接线不得在天棚盒内接线。灯头挂锡，绞接不少于5圈。5、开关、插座安装牢固横平竖直，四周和墙面平刘，开关向上为开，插座接成左零右火，全工程做到一致。开关插座相邻高度相差不得大于2mm,同一楼层上下差不大于5mm。不许用打眼钉木塞的方法固定灯具，3公斤以上的大型灯具须设置预埋件，预埋件的直径不应小于灯具吊捎钉的直径，且小得小于6mmo房间粉刷完后不允许刨沟打眼，损坏墙体。三、照明器具及配电箱安装工程1、设备要求1）照明器具及配电箱必须有产品合格证，设备有标牌标明制造厂，型号规格符合设计要求，附件和备件齐全，元件无损坏情况。2）进场成套灯具，安装前须检查其

16、内部软线的接头，是否按规定做了挂锡，绝缘包扎的材料是否符合要求，方法是否正确。2、施工方法：1）塑料（木）台安装端正、牢固、无裂缝、无翘缝：2）低于2.4M以下的灯具及电器按规定安装PE保护地线。3）同一室内不同墙面或成排安装的插座上下差才5mm。4）开关接在相线上，开合方向一致。5）暗装配电箱安装位置正确，且随墙体一起砌筑就位，与墙体接触局部进行防腐处理，箱体积大于300*300的洞口上方设过梁。6）箱壁外涂防腐漆，箱体嵌入墙体后壁外露时，加金属网保护，然后用MlO水泥砂浆抹好。7）钢管进入暗配电箱时箱体焊接牢靠，钢管与箱体焊后，还须加焊跨接线：且须满足搭接长度要求（6D）多根管进入配电箱，

17、必须排列整齐。8）盘面布置整齐，接线合理，箱门开启灵活，油漆完好，箱内洁净无9）配电箱（板）上的器件、开关等设备须垂直安装，上端接电源，下端接负荷，相序一致，面对配电箱（板）从右侧起，排列相序为1.l（黄）、1.2（绿色）、1.3（红色）及N（淡兰色），保护零线PE（黄绿相间）。10）管进入盒箱的尺寸控制在5mm以内，管进盒、箱使用锁紧螺母固定,平直，盒箱四周用水泥砂浆填实抹平，管进配电箱为一孔一管排列整齐，严禁用气焊开孔，废孔堵死抹平。3、施工质量控制：1）暗插座盖板紧贴墙面，插座面板上，固定螺丝规格一致，同一室内安装插座上下差不大于5mm,成排安装的插座不得相差2三的上下差，单相二孔插座面

18、对插座水平安装，右极接相线，左极接零线，单相三孔及四孔的接地线或接零线均在上方。暗开关盖板贴墙面、平整、牢固、面螺丝规格一致；室外开关采用防水开关，严禁使用木台安装；开关安装高度为1.3m,距门框边为0.15m；同一场所的开关高度一致，上下差不大于5三,成排安装的开关上下差不大于2mm,开关切断相线位置一致，且操作灵活。2）配电箱、盘、板安装：检查内容：配电箱及安装位置、接线。质量控制：（1）配电箱内外清洁、整齐，部件齐全，油漆完整、规格、型号与图纸相符，金属箱体不得采用气割开孔，而要用机械开孔；装有器件的开启箱门、柜门须有软铜线相接作接地保护之用。（2）配电箱的安装：砌墙时一定按配上尺寸（大

19、于配电箱）先留好位置，按土建给的标准线确定地面高度以后，按底边距地1.5m把壳体安装好，并用纸壳把壳体保护好，防好，防止粉刷时污染。明配箱按位置做好支架安装。(3)固定配电箱盒时，应先用水将洞四壁浇湿后注入适量水泥砂浆，再用线坠找正，然后用水泥砂浆把周围缝隙填实，四周不能空鼓，其垂直偏差不应大于3三,底边距地面高度1.5m。(4)配电箱内应分别设置零线和保护地线(PE线)汇流排上连接，不得绞接。汇流排的材质为铜排。(5)箱内配线整齐，导线连接紧密,不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根,防松垫圈等零件齐全。多股软导线端部应搪锡成一体。(6)配电箱安装垂

20、直偏差不大于1.5%。喑设时，其板面四周边缘紧贴墙面，墙体与建筑物接触的局部刷防腐漆；配电箱安装高度、底边距地面1.5m(住宅内1.8m)o(7)配电箱(板)上标明用电回路名称：箱内配电回路标识齐全，器件间距符合要求，配电箱内接地排与接零排不准混接，回路接线与图纸相符，接线正确：金属箱体有明显的接地或接零保护。四、总等电位接地与防雷安装工程1、施工方法：接地装置：得用承台梁上两根主筋水平网格状焊接成一体，并与防雷引下线及接地板总等电位母排等焊接。2)接地端子板及接地测试点：接地板按建筑电气安装工程图集JDlOTo9进行施工中心距地300mm,墙或杆上安装，接地测试点焊接距室外地面1.Om处墙内

21、安装。3防雷引下线：防雷引下线选用二根柱剪力墙喑柱主筋，通长焊接，施工时将留作防雷引下线的两根钢筋作色标以防混淆，下部与接地装置焊接，上部出屋面与避雷带焊接，焊接长度：两面焊接6D计算。4）接地装置：必须符合设计要求。2、施工质量控制1）接地接（接零）线（1）检查内容：规格选择、牢固程度，接地点设置色标。质量控制：接地保护线截面选择按下表要求:装置的相线截面（三）接地线及保护线最小截面S16mm2S16mm235mm2S/2（3）接至电气设备上的接地线用螺栓连接：接地干线至少有两处与接地网连接，电气装置的每个接地局部以单独的接地干线相连接，不得在一个接地线中串接几个需要接地局部，接零保护回路中

22、不得串装熔断器、开关等齐备，并重复（至少两个点）的接地，同一供电系统中，不允许局部电气设备保护接地。2）接地体:（1）检查内容：规格选择，埋设深度，跨接地线设置（2）质量控制：接地体（线）的连接采用焊接，对扁钢的搭接长度为扁钢宽度的两倍（三面焊接）。对圆钢搭接长度为圆钢直径的610倍。圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，扁钢与钢管或角钢焊接时，为了连接可靠，除在其接触部位两侧进行焊接外，并焊以由钢带弯成的弧形或直角形卡子，或上钢带直接弯成弧形或直角形与钢管（角钢）焊接，焊接处进行防腐处理，螺栓连接紧密、牢固。（3）接至电气设备、器具和拆卸的其它非带电金属部件接地（接零）的分支线，必须直

23、接与接地干相连接，严禁串联。六、各类照明灯具、开关、插座安装灯具、开关、插座安装应在墙面装饰工程完工以后进行，安装前应检查安装部位的灯头盒、开关盒等是否清理干净、防腐保护层是否完整、护具是否齐全。如存在问题应及时修正，再按照作业指导书的要求进行灯具的放线定位工作，然后按所放控制线进行打眼安装、固定，最后试亮，同时注意同一控制线上的灯具相对偏差应小于3mm。开关、插座的安装应做到面板端正，相邻同一标高面板应平齐，同一房间同一墙面相同标高高差应在2mm内，且应保证感官上标高一致，安装后的最终标高应在图纸标高的士3三以内，安装过程中应注意保持墙面屋面干净整洁，如污染墙面、屋面应及时进行清理。同时在安

24、装过程中应注意接入开关的应是相线，严禁零线进开关；金属外壳的灯具应保证外壳接地良好；插座接线应注意相线、零线和保护线的次序及颜色；金属外壳的插座应保证外壳接地良好。安装完成的同时应作好相应记录。第七章质量保证措施一、质量目标：优质小区工程二、质量标准：1、配管及管内穿线：（弯曲半径允许偏差）1）管子最小弯曲半径：（暗配管）：26D2）管子弯曲处的弯扁度：0.ID2、电气照明器具及其配电箱（盘）安装：（允许偏差mm）1）箱盘安装箱、盘、板垂直度：1.5%。箱（盘、板）体高50Cm以下：1.5%。箱（盘、板）体高50Cm及其以下3%。2）照明器具成排灯具中心线：5喑开关、插座的面板：并列安装标高：

25、0.5同一场所高差：5面板垂直度：0.53）防雷、接地：A、搭接长度：扁钢：22D,圆钢26D,圆钢和扁钢26DB、扁钢搭接焊的棱边数：3三、质量控制点及控制措施分项工程质量控制点质量控制措施施工准备材料方案、材料送审、施工方案精心编制结构预埋位置标高、线管保护层、漏埋、错埋、管路弯扁度认真查阅图纸确保按基准标高施工防止预埋管路三层交叉孔洞留设漏留、错留编制预留孔洞图和检查板管路暗敷支架间距与水、风管间距，接线盒接线、管路弯扁度消除质量通病管线明敷支架间距与水、风管间距，接线盒过线盒处管路弯扁度横平竖直消除质量通病母线安装支架间距、母线垂直接头处密封根据电气竖井协调穿线配线导线挂锡、导线损伤严

26、格挂锡工艺穿线时加护口器具安装固定方法、位置标高拉十字线确定位置设备安装安装方法位置标高制定专项施工方案调试绝缘测试全面、开关动作可靠制定专项施工方案四、质量检查1、设备材料进场检验主要材料设备的检验序号材料设备类型检验方法备注1型材、管材尺量、目测、合格证2电线、母线绝缘摇测、外观检查、线径复查3发电机组、低压柜外观检查与说明书比照4配电箱（盘）外观及内部接线检查合格证5灯具外观、合格证6开关、插座外观、合格证见证送检注：检验后要有记录和签字2、安装检查-过程检验检验工作程序如下：3、单机调试检验单机设备安装完毕并进行有关测试和调试后，进行单机检验，检验程序同安装检验程序。4、全部电气安装调

27、试完成后，报有关部门检查验收。五、质量事故前保证措施1、各分项、分部工程施工前，要做好充分的施工准备，层层落实施工方案，技术交底，责任落实到班组和个人。2、认真解决电气专业与土建和其它专业工种的交叉矛盾。施工前要与相关专业共同研究制定的方案。3、协调机电管线矛盾，绘制综合图，大样图具体指导工程施工。4、采取样板制，每个分项工程开始时，先建立样板，作为施工参照和检验标准，解决质量分散问题。六、施工过程中的质量控制1、每项工程量和质量要求都要分解落实到班组和个人及质量检查员。2、每班工作结束后都要认真填写工作记录和相应表格，要有本人、班组长和质检员签字，与其它专业有交叉，衔接的工作要有对方签字。3

28、施工中发现问题要及时上报，组织相关人员查找，分析原因，并做好记录，以利于以后顺利施工。七、质量通病措施为防止安装工程中常见的质量通病，特采取如下防治措施：A、导线敷设不按标准颜色配置，终端器具接线错误。防治措施：穿线时导线的颜色配置应易区分相、零、地线，零线宜用淡兰，接地保护线应用黄、绿双色线。应分色穿线，便于接头时识别。B、进户线及配电箱（盘、板）不按设计接线，分配电箱（盘、板）上的开关、漏电保护器不按设计配置，箱盒不与接地线连接。防治措施：进户线及配电箱（盘、板）要按设计要求接线，分配电箱（盘、板）上的开关、漏电保护器应按设计要求配置，箱盒应与接地线连接。C、灯具、开关、插座安装不牢防治

29、措施：灯具、开关、插座安装应平整、牢固，有金属外壳的应采取保护接地或接零。D、穿线管埋设深度不够，造成墙开裂，遗漏过多，刨墙砸洞时对墙体结构造成损坏。防治措施：穿线管埋设深度应到达要求，不能露出地面，敷设完后，对照图纸进行清查，看是否有无遗漏，假设有应及时补上。E、避雷线不顺直，结点焊接不符合标准。防治措施：避雷线应在未安之前调直，结点焊接应上下搭接，搭接长度不小于8cm,焊口应饱满无焊渣。第八章平安技术措施平安管理目标：杜绝重大平安事故，控制一般轻伤事故，为到达该目标将采取以下措施：1、在施工前，严格按IS09002质量体系标准编制工程质量方案，明确各工序、各环节的平安措施，负责人及奖惩措施

30、2、建立工程平安保证体系，各队应有专职的平安员，专职平安员均应经过劳动部门培训，持证上岗。3、做到到平安工作由工程经理亲自抓，平安业务部门专职抓。4、贯彻“平安第一，预防为主，防治结合”的方针，搞好平安生产教育，施工前做好进场教育，施工中坚持日常教育，把平安施工活动在全员、全过程、全工作日的工作中表达出来。5、加强平安标准化管理，采用召开会议，现场监督，检查评比，劳动竞赛等各种形式搞好施工平安。6、悬挂平安警示牌，张贴平安宣传标语，造就平安施工环境，时刻在施工人员心中敲警钟。7、严格执行有关平安生产制度，坚持做到交代任务必须交代平安措施和要求，对平安关键部位进行经常性的平安检查，及时排除不平

31、安因素。8、强化平安操作规程，严格按平安操作规程办事，平安操作规程发放到班组。9、对平安违章现象，实行经济处分并责令停工。标准现场临时用电的管理,作好各项维护、保护工作。10、各种电器闸箱要安装漏电保护装置，并经常检查完好程度，发现隐患应及时处理，地下室潮湿环境中一般应使用低压电器，如必须用强电时，要有防触电保护措施，线路要有双重耐压保险。11、预留孔洞，电梯井洞、竖井等要有平安网，电梯井口装设临时栏杆，井架口要装有平安门。12、立体交叉施工时不得在垂直面上出现上下层次的同一施工号，确实无法错开时，应搭设防护棚，并在高空作业区设置警界线，派专人看管。13、进入现场的施工人员一律配戴平安帽，高处

32、作业人员系平安带，设置平安网，对特殊工种人员如电焊工、气焊工、电工等，配备好劳动保护用品。14、加强防火工作，现场配备必要的消防器具，对施工人员要加强消防意识的教育。15、在编制施工方案中，可根据具体工程特点，有针对性地提出平安措施,明确平安工作的重点，施工时严格遵守。存在平安隐患的做好防护方案。施工中必须十分注意平安。16、夜间施工照明器具要配备齐全，现场临时照明，明照度要够。第九章现场文明施工措施1、建立文明施工责任制，实行划区负责制。2、按建设单位审定的总平面规划面设临建和施工机具，堆放材料、成品、半成品。埋设临时管线和架设照明、动力线路要符合施工临时用电的标准要求,布局合理。3、严格按

33、程序组织施工，以正确的施工程序协调、平衡各专业的安装、地上与地下、内部与外部的关系，保证有良好的施工程序。4、建立安装工程主要工序报批制度，保证协调施工，断（接）水、断（接）电要报批并取得建设单位同意认可。5、工地入口处设置工程概况介绍标牌，工地四周设置围护标志、安装标志、防水标志和宣传牌要明显醒目，施工现场按规定配备消防器材，派专人管理。6、材料堆放要做到：按成品、半成品分类，按规格堆放整齐，标牌清楚，多余物资及时回收，材料机具堆放不得挤占道路和施工作业区，现场仓库、预制场要做到内外整齐清洁平安。7、施工中必须对噪声进行控制，以免影响周围群众的正常休息和生活。8、建立卫生包干区，设立临时垃圾

34、场点，及时清理垃圾和边角余料，做到工完场清。9、经常保持施工场地平整及道路和排水畅通，做无路障，无积水10、建立节约措施，消灭常流水、常照明。11、按专业建立成品保护措施，并认真执行。12、注意临建在使用过程中的维护和管理，做到工程竣工后自行撤除恢复平常状态。第十章降低本钱措施施工人员必须充分熟悉工程特点，工艺流程，在保证质量的前提下努力降低本钱，增加效益。1、认真审查图纸，在不影响质量和设计要求的前提下，改正不合理设计，节约原材料(必须经甲方、设计院及监理单位签认前方可实施2、合理安排施工进度和作业方案，防止窝工现象，提高劳动效益。3、合理安排工序，防止不必要的返工，严把质量关，精心操作，合

35、理用料，提高材料利用率。4、加强现场材料管理，对来料和材料消耗做到心中有数。5、施工中推广采用活动安装架子。6、采购材料附料广开门路，综合比拟，择优进货。7、在施工中推广新工艺，新技术，降低本钱。8、在施工中尽量利用土建脚手架，需另搭架的，应与土建办正式的委托手续。9做到文明运输，卸货时认真清点数量，严把质量关，防止磕碰，损坏造成二次加工。10、开展群众性增产节约，增收节支活动，对下脚料等及时进行回收利用。第十一章施工配合措施1、工序配合2、总体配合方案3、该工程施工各专业交叉作业多，安装预留预埋要求位置准确无误，安装工程配合的好坏将直接影响整个工程的进度和质量，因此将采取以下措施：(1)把好

36、图纸会审关。安装各专业技术人员必须认真熟悉图纸，逐个复核预留预埋构件和孔洞的位置、尺寸，并以书面文件的形式提交土建专业核对，尽可能减少过失和返工。(2)、做好技术交底。由各专业技术人员对施工班组进行，对施工方法，技术要求、方案按排均交待清楚，并存好交底记录。(3)、及时配合预留预埋。按照土建的施工进度提前做好预留预埋的预制工作，在土建施工的同时或在土建提出的期限内完成预留预埋工作。(4)、保证预留预埋工作的高质量。依据图纸土建提供的基准线确定其位置，并采取焊接等加固方法可靠固定，不须采取措施防止堵塞，在浇筑混凝土时派专人在现场检查，防止在土建施工中被损坏和移动。(5)预留预埋在混凝土之前，安装

37、和土建技术负责任人一起检查、复核。填写工序交接单，并经建设单位有关人员复验无误前方可浇筑混凝土。(6)、地土建拆模板后，及时检查预埋件的位置是否正确，并清理干净，发现问题需及时采取补救措施，防止大量剔凿和截断钢筋。(7)、加强与土建、装饰工程现场联系，有关技术质量、交叉施工等事项以工作联系单的形式及时通知各方。中间交接的工序和工程要及时办理中间交接记录。(8)、安装工程与装饰工程配合施工的主要有灯具、开关、插座等器件的安装，以上器件在到货以后提前取得样品的准确尺寸和安装的准确位置，以书面形式提交装饰单位，以便留孔。(9)、灯具安装应在土建油漆、喷浆后进行，工序排不开时，需在安装完毕后的灯具外部

38、包纸保护。4、安装与土建配合(1k预留预埋配合，预留人员按预埋预留图进行预留预埋，预留中不得随意损伤结构钢筋，与土建结构矛盾处，由技术人员与土建协商处理，在楼、地、墙内、错漏、堵塞或设计增加的埋管，必须在未作楼地面前补埋，板上、墙上留设备进入孔，由设计确定或安装有关工种在现场与土建单位商定土建留孔关键部位配合。(2)、暗设箱盒及墙面上开关，插座的配合，暗设箱盒应在土建抹灰前，确定抹灰厚度基准后进行，开关、插座应在装饰面层时配合施工。(3)、设备根底留孔的配合，设备根底应尽早浇筑，未到达70%强度，不得安装，设备根底尺寸、位置及留孔由土建检查，安装复查，土建向安装办理移交手续。(4)、灯具、开关

39、插座在面板安装配合。灯具、开关插座面板应做到位置正确，施工时不得损坏墙面，如孔洞较大应先作处理，在装饰完后再装箱盖面板。(5)施工用电及场地使用配合，因施工单位，穿插作业多，对施工用电,现场交通及场地使用应在土建统一按排下协调解决，以到达互创条件为目的。(6)成品保护配合，安装施工不得随意在墙体上打洞，因特殊原因必须打洞，应与土建协商确定位置和孔洞的大小，安装施工中应注意对墙面和吊项的保护禁防污染。5、安装与二次装修配合(1)吊顶内主体安装与装修的配合，为了尽快给二次装修提供条件，在安装程序上，我们尽量施工一层，完善一层移交一层，安装前先对好吊点进行检查准备工作，再突击力量安装，为二次装修创

40、造条件。(2)、在装修墙面上安装开关、插座，应与装修工作配合进行。6、安装与建设单位的配合(1)、建设单位供给的材料、设备，由建设单位按规定数量及时提供到货方案由施工工程班子提出。(2)图纸及设计变更资料，由建设单位按规定数量及时提供、安装与设计有有关事宜亦由建设单位协调。(3)、该工程委托监理公司对各专业进行施工监理，我们将认真服从监理公司的按排，接受监理工程师开展工程监理提供方便条件。(4)、在施工过程中建设单位和监理公司对安装质量进行监督，设备开箱检查，隐蔽验收、试车、试压均应请建设单位及监理有关人员参加和验收。7、主要工序施工技术措施(1)、配合土建搞好预留预埋工作，解决混凝土内、墙内

41、预埋管、预埋件、预留孔洞、预留套管等工作。(2)、施工前，各专业根据设计图纸、图纸会审绘制施工草图，特别注意预留孔洞、预埋管、预埋件的详细坐标、标高。(3)、电气管道及接线盒的预埋、不能一次到位的，采用木方、木条预留，暗装配电箱、消防箱的预留要做到不漏埋，不影响结构质量。(4)剪力墙内施工时，严禁随意割断钢筋，保证结构质量，进盒钢管煨制灯塔弯，保证盒面与墙面一平。8、提前做好预制加工制作，确保工程正常进行。(1)、土建打混凝土时安排专人看护，防止位移、堵塞、损害等情况的发生，拆模后立即复检，及时纠正缺乏。(2)、安装预埋管、预留洞、套管必须审核无误，按照施工草图安装平正、牢固，保证焊接质量，确

42、保接地良好，防止位移、堵塞、变形和坐标、标高不准确。(3)、为保证将来安装顺利，成排预埋孔洞、套管要拉线验证，并按层、部位做好隐蔽工程记录，请建设单位验收审查。(4)、防雷、接地系统按图纸确定的点及位置认真焊接，保证焊接质量,并逐点检查，按规定进行摇测，保证电阻值符合设计要求和施工标准要求，请建设单位验收，做好记录。第十二章环境保护措施根据GB/T24001-1996标准和HYJ/QE0HSM-2002三体系兼容管理手册(含程序文件)特制定本方案。(1)目标：全员环保，控制噪声，预防污染、粉尘、污水固体废物、生活垃圾的污染，节约用水、用电全面节能降耗。(2)指标：根据国家有关法律、法规、省市地

43、方条例、制度等及总公司、分公司下发的相关文件，将有关环境因素影响指标控制在规定范围内。(3)环境管理组织机构：组长：副组长：组员：(4)管理措施：根据环保法规的要求，针对本工程部所处的地理位置、工程概况和施工特点，识别、评价环境因素，制定管理方案及预防控制措施。1、实施目标责任管理：建立健全工程部环境管理机构，确定环境监测管理员，有岗有责，指标分解亮化，层层落实。2、员工培训：认真进行全员环保、节能降耗，开展绿色施工的宣传教育，在冬季培训期间组织班组人员学习GB/T24001-1996标准和公司三体系兼容管理手册，及国家和地方的法规、标准、条例和制度，充分利用各种形式学习宣传环保法。技术交底记

44、录工程名称交底工程接地装置、引下线、避雷网安装工程编号交底日期内容：1、接地装置、引下线、避雷网安装按施工求施工，没提设计要求按GB50169-92接地装置施工。2、接地极利用结构根底内钢筋时，钢筋规格16及以上连接焊接二根，16以下连续地接四根，焊接成环形网，并作好均压带。3、引下线利用结构柱内钢筋时，钢筋规格816及以上连续焊接两根，16以下连续焊接四根，并作好均压环。在自然地面负0.7米以下线处焊接备用接地母线，出防水坡0.3米。接地母线应为镀锌圆钢10三或扁钢100*4rnrno引下线距地面的1.8米处设置断接卡箱（测试端子）。4、避雷网应采用镀锌圆钢，规格为中10mm,安装要求平直，

45、支持件间的距离，水平直线局部宜为1米，转变处为0.5米，垂直高度为25cm。5、接地体（线）的焊接应采用搭接焊，其搭接长度必须符合以下规定：A.扁钢为其宽度的2倍（且至少3个棱边焊接）。B.圆钢为直径的6倍。C.圆钢与扁钢连接时，其长度为圆钢直径的6倍。D.扁钢与钢管，扁钢与角钢焊接时，为连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。6、接地体（线）搭接各处必须焊接牢固，焊缝平整、饱满、焊成鱼鳞状，焊缝无砂眼、汽泡、缺肉等现象，焊缝应刷防腐漆两道。接受人：交底人：编号哈建技08技术交底记录哈建技08工程
