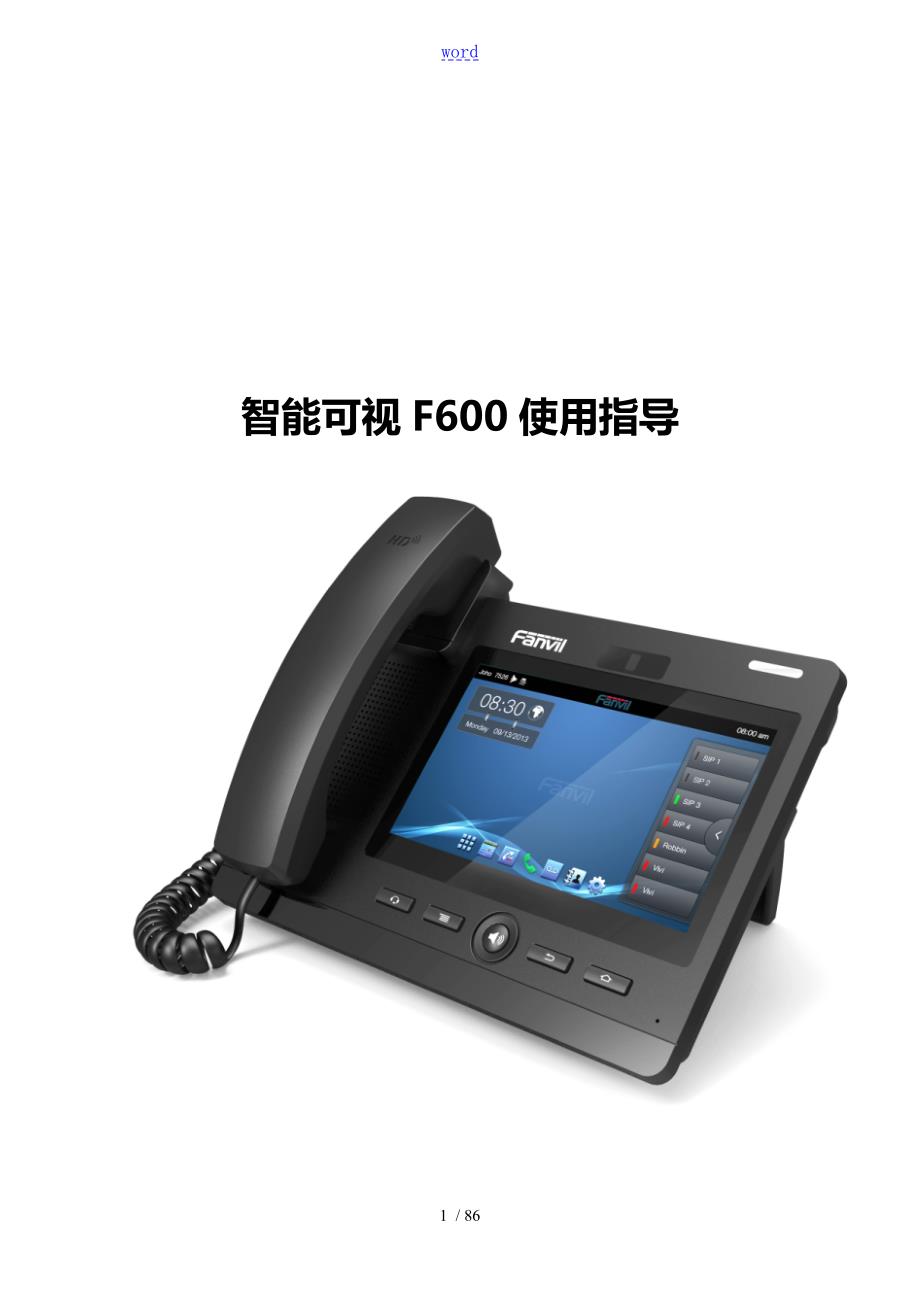

可视电话F600使用说明书.doc_第1页
第1页 / 共86页
可视电话F600使用说明书.doc_第2页
第2页 / 共86页
可视电话F600使用说明书.doc_第3页
第3页 / 共86页
可视电话F600使用说明书.doc_第4页
第4页 / 共86页
可视电话F600使用说明书.doc_第5页
第5页 / 共86页
点击查看更多>>
资源描述

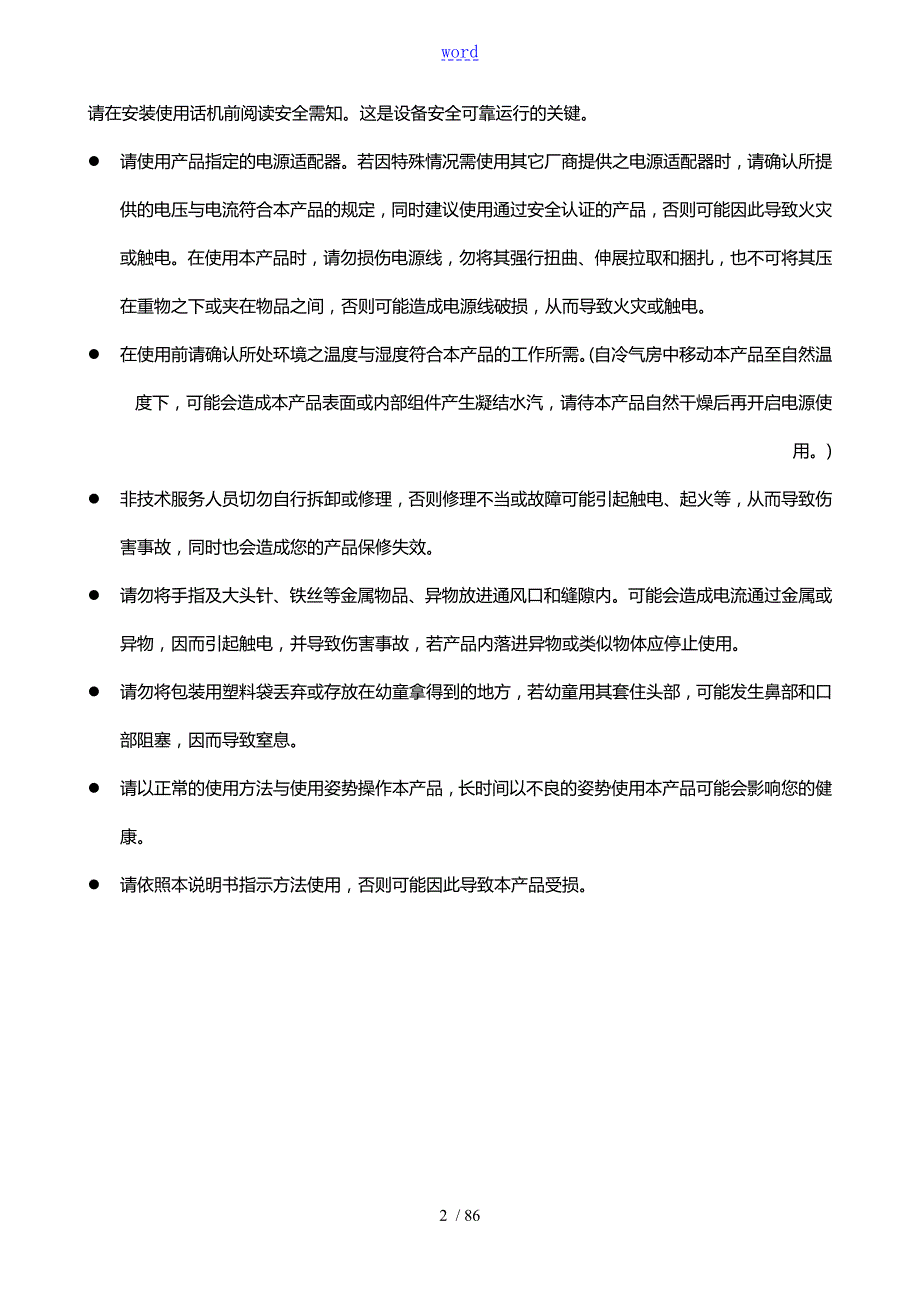

1、word智能可视F600使用指导请在安装使用话机前阅读安全需知。这是设备安全可靠运行的关键。l 请使用产品指定的电源适配器。若因特殊情况需使用其它厂商提供之电源适配器时,请确认所提供的电压与电流符合本产品的规定,同时建议使用通过安全认证的产品,否则可能因此导致火灾或触电。在使用本产品时,请勿损伤电源线,勿将其强行扭曲、伸展拉取和捆扎,也不可将其压在重物之下或夹在物品之间,否则可能造成电源线破损,从而导致火灾或触电。l 在使用前请确认所处环境之温度与湿度符合本产品的工作所需。(自冷气房中移动本产品至自然温度下,可能会造成本产品表面或内部组件产生凝结水汽,请待本产品自然干燥后再开启电源使用。)l

2、非技术服务人员切勿自行拆卸或修理,否则修理不当或故障可能引起触电、起火等,从而导致伤害事故,同时也会造成您的产品保修失效。l 请勿将手指及大头针、铁丝等金属物品、异物放进通风口和缝隙内。可能会造成电流通过金属或异物,因而引起触电,并导致伤害事故,若产品内落进异物或类似物体应停止使用。l 请勿将包装用塑料袋丢弃或存放在幼童拿得到的地方,若幼童用其套住头部,可能发生鼻部和口部阻塞,因而导致窒息。l 请以正常的使用方法与使用姿势操作本产品,长时间以不良的姿势使用本产品可能会影响您的健康。l 请依照本说明书指示方法使用,否则可能因此导致本产品受损。80 / 86目 录目录1入门介绍1智能可视话机 Fa

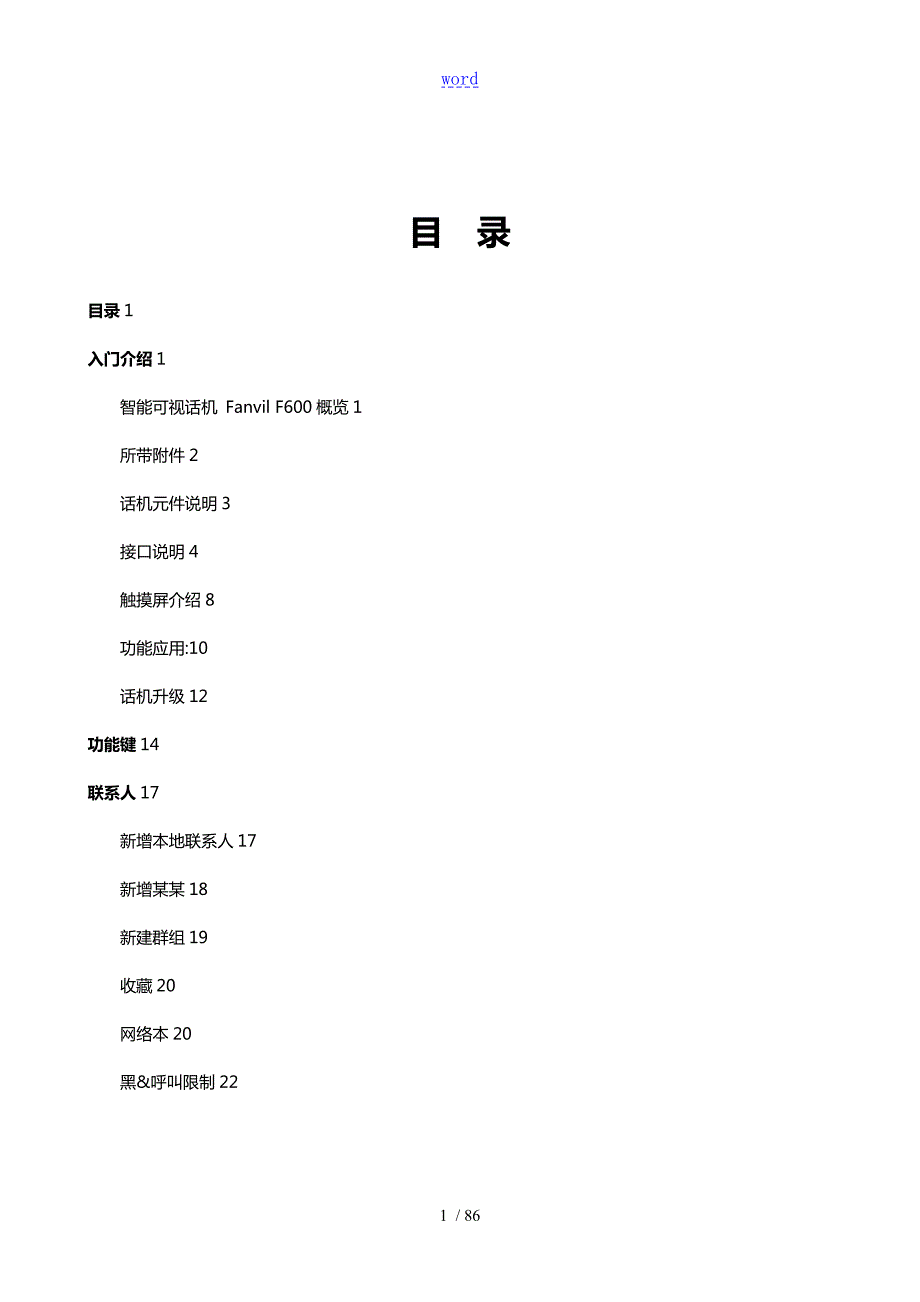

3、nvil F600概览1所带附件2话机元件说明3接口说明4触摸屏介绍8功能应用:10话机升级12功能键14联系人17新增本地联系人17新增某某18新建群组19收藏20网络本20黑&呼叫限制22话机设置23系统信息23网络设置24网络24PPPoE拨号26QoS27端口29Stun29账户设置30呼叫设置34功能34收号规则38服务40显示设置42声音设置42时间设置42系统维护43Web服务器43网管登陆45备份和重置46系统更新47语音设置48音频能力48音频参数49视频设置49视频参数50默认带宽50软按键51组播52重启话机53呼叫服务53注册53来电&去电54视频通话55盲转56半出席

4、转移57出席转移58会议58保持通话59设置60网络设置60安全61语言和输入法62网页设置62登录62网络设置63QoS & VLAN63服务器端口66注册67收号规则68基本设置68添加收号规则69安全证书72入门介绍感谢您购买F600 Android智能可视话机。F600是一款在数据网络中提供语音和视频交流通话的全功能可视话机。该话机具有所有传统的所有功能,并提供多种数据服务功能。本指南将帮助您轻松地使用话机的各种功能并为您服务。智能可视话机 FanvilF600 概览所带附件项目用途电源适配器用于给话机供电网线用于将话机接入网络手柄使话机具有话筒通话的基本功能手柄线用于将手柄和话机连接

5、话机元件说明话机元件图标按键用途耳机键. 在待机界面,按下此键进入耳机拨号,可在呼入/呼出进行耳机模式的切换。选项键. 您可以在不同界面下通过按下功能选项键进行更多的设置。免提键。返回键.在详细界面按下则退回到上一页;若在应用程序下,则是退出当前程序。主页键. 按下此键,话机将进入待机界面。摄像头。接口说明接口说明 图1名称含义SD 卡可以插入SD卡操作自己的文件DC 电源接口输入: 220V AC输出: 12V DCPC接口规格RJ45,连接电脑网络接口规格RJ45, 连接互联网话柄接口规格RJ9, 用于连接话机使用的话柄接口说明 图2名称含义USB 接口连接USB设备耳机接口规格RJ9,用

6、于连接话机使用的耳机HDMI 接口高清晰度多媒体接口。A-A接口,A接口转A接口 注:1. 根据接口说明将话机的手柄线插入手柄接口。2. 将电源适配器插入话机的 DC 口,另一端插入电源插座。3. 用RJ45网线将一端插入话机的WAN口(请参考接口说明图1),另一端插入与外网设备,如果话机连接网线后,状态栏上的网络连接状态显示为,说明网络已经连接正常,此时话机可以进行相关的网络通话,上网等相关操作。如果待机桌面的网络连接状态显示为,请检查网络配置是否正确,检查网线是否插触良好。触摸屏介绍你可以手动触摸屏幕来完成相关的操作,以下是使用三种方式:点击:通过点击桌面任意一个图标或者按钮来实现对应的操

7、作。如图:触摸屏幕: 按住待机界面会弹出选择壁纸桌面选项框,你可以根据提示更换壁纸。 支持多点触摸。下滑:通过手指向上或向下缓慢拖移来滑动屏幕。在某些屏幕(比如待机桌面)通过左右滑动来实现待机桌面的切换。拖移手指来滚动时不会选取或激活屏幕上的任何内容。快速滑动指尖来迅速滑动屏幕后,您可以等待滑动停止,或者您也可以轻按或触摸屏幕上的任意位置以立刻停止它。轻按或触摸来停止滚动不会选取或激活屏幕上的任何内容。状态栏从待机桌面上边的状态栏可以看到有关F600的状态信息,您也可以通过点击部分功能的待机桌面的通知图标或者用手指从状态栏下拉列表进入通知面板来进一步查看并处理所有状态信息:提示:状态栏右侧图标

8、不能下拉查看,左侧图标可以在下拉列表里面查看。状态栏含义手柄模式表示话机处于手柄模式状态耳机模式表示话机处于耳机模式状态静音模式表示话机是静音状态,在待机界面直接点击静音按键取消静音免提模式表示话机处于免提状态闹钟若话机设置闹钟,则状态栏会显示闹钟的图标网络状态(正常)显示网络连接正常。在通知面板点击该图标直接进入网络设置界面网络状态 (失败)显示网络无连接。需检查网络是否正确设置并连接SD 卡显示话机成功识别 USB 设备。在通知面板点击该图标直接进入 USB 应用向导未接来电表示有未接来电。从通知面板点击该图标直接进入通话记录开启免打扰表示话机开启免打扰功能,当有来电时屏幕不显示且无振铃,

9、但会有未接来电提示显示在状态栏上来电转接表示话机开启来电转接功能自动接听表示话机开启自动接听功能来电防火墙表示若将某一联系人添加到来电防火墙,开启来电防火墙功能之后,所有有关此的都被直接拒绝新录音表示话机有新的未读录音功能应用:拨号点击此图标可进入预拨号界面,然后通过屏幕或者键盘进行相应的拨号操作电子具有收发电子的功能,配置某某后,可以在话机上直接收发。该某某的联系人会自动同步到某某中话机设置包含系统信息,网络设置,账号设置,呼叫设置等,您可在对应的菜单下进行相应的设置联系人支持搜索、添加、删除、编辑等功能设置包含基本设置,通话设置,高级设置和关于等四个大的选项,您可在对应的菜单下进行相应的设

10、置(此设置为 Android 系统自带设置)短信拥有短信的撰写,读取和发送功能语音信箱留言话机在开启自动接听转语音留言信箱的时候,来电会自动转到留言信箱日历进入日历可以查看“年、月、日、星期”通话记录进入通话记录可以查看所有通话记录。通过选项键也可以分别查看所有来电,外拨和未接记录导入导出管理拥有导出联系人,添加黑和呼叫限制功能PPPOE连接pppoe.话机升级请联系服务提供商,以获得新版本进行升级。强烈建议:1)在进行新版本升级前,请将个人数据备份到移动设备上,防止意外丢失。2)升级过程中,请勿断电。一旦断电,设备可能无法启动。自动部署升级:话机注册并配置好有关自动升级的一些参数如:服务器地

11、址,升级文件名,间隔时间等,话机将每隔固定时间向服务器检查更新并升级。具体使用详见设置的自动升级说明。点击进入自动升级详细说明。手动升级: USB升级: 将升级包放在U盘根目录下,并将U盘插入到话机USB接口,(此种升级方式只升级需要更新的内容)。话机重启前,同时按住 和 ,再插入电源,此时会进入话机Recovery模式,可以看到Recovery下的操作菜单,显示如下:通过硬键盘上的“-下”, “-上”, “-确定”对Recovery菜单进行操作。选择“从USB设备安装升级包”或者“从外部存储设备安装升级包”(这里是指SD卡),进入子目录,选择升级包,点击“确认键”开始升级,升级成功后,界面上

12、会有提示,用户可以回到主菜单选择“立即重启系统”,重启系统开始使用新版本。注意:某些情况下升级后,为避免新老版本存在数据不兼容的问题,需要清除用户数据和系统缓存。(即所谓的双wipe)具体是否需要清除,请参考新版本发布说明。网页界面升级:1. 在浏览器中输入话机IP地址回车;2. 输入用户名、密码,进入话机Web页面窗口;3. 进入管理设置更新升级4. 在网页更新项目栏中点击浏览,选择升级包后点击更新。等待,系统会自动升级成功。功能键介绍:此模块包含五个扩展模块,140个可编辑键。你可以点击“编辑”或按住编辑。线路1线路6和释放键是默认键,但也可以编辑。如下图所示:类型含义存储键映射,点击直接

13、拨打设置的。订阅 :忙线提示”、“出席“、”快速拨号“和“对讲机”抢接:输入抢接。抢接:即当A呼叫B,B此时振铃但无人应答,此时C便可摘机输入指定前缀码加上B的,抢接A的呼叫并与A通话。忙线提示:用来提示用户所订阅的对象的状态,配合服务器用来抢接。BLF帮助您监控对方的状态(空闲,振铃,通话中)出席:出席和忙线提示相比,还能够查看对方是否在线。注意:不能同时订阅同一的BLF和Presence快速拨号:可以直接呼叫你设置的。此功能方便拨打您经常拨打的。对讲机:该功能允许话机快速连接接线员或是秘书,广泛应用于办公环境。线路映射设置的sip线路,点击进入拨号盘并默认选择设置的SIP线路。硬件映射一些

14、硬件按键。名称:与订阅名称一致订阅:一些基础按键多音多频(DTMF)映射话机的数字按键, 方便您在通话过程中二次拨号。网址映射网址,点击可直接在浏览器中打开该网址。组播映射组播,点击可以进行组播。BLF的LED状态LED 状态描述绿灯常亮对方空闲。红灯慢闪对方来电振铃。红灯常亮对方正在使用。红灯快闪对方注册失败。黄灯常亮注册线路正在通话。灰灯常亮对方没有注册。出席的 LED 状态LED 状态描述绿灯常亮对方在线。红灯慢闪对方来电振铃。红灯常亮对方正在使用。红灯快闪订阅失败。灰灯常亮没有订阅。注: 请首要设置类型,然后根据介绍再设置子类型和值。可以通过点击联系人图标从联系人中选择值。保存配置并点

15、击右侧完成。可以清空DSS功能键中的联系人, 编辑清空保存完成。联系人新增本地联系人1. 点击联系人按钮。2. 点击右上角“+”。3. 选择“本地保存”。4. 给联系人增加头像,点击进入选择“拍照”“从图库中选择照片”并确定,返回编辑界面会自动保存图片,如果你想更换图片,在编辑界面点击联系人头像选择“删除照片”“拍摄新照片”或者“从图库中选择新照片”。5. 可以使用小箭头来扩展编辑项。6. 按照提示完成编辑联系人,您也可以选择“保存至DSS Key”。单击“完成”来保存。新增某某1. 点击联系人按钮。2. 点击右上角“+”。3. 选择“添加某某”。4. 按照提示完成编辑联系人。新建群组1. 点

16、击“群组”图标。2. 点击右上角“+”。3. 选择“创建本地群组”或“创建某某群组”。4. 编辑群组名称,然后点击“从联系人列表中选择成员”。5. 点击“确认”“完成”保存群组。收藏1. 点击 “收藏” 图标2. 选择要收藏的联系人,或者点击选择全部联系人。3. 点击确认保存收藏。网络本设置远程本1. 点击右上角编辑图标。2. 点击 URL3. 根据提示填写信息。4. 点击“完成”保存。设置 LDAP1. 点击右上角编辑图标。2. 点击 LDAP。3. 根据提示填写信息。4. 点击“完成”保存。黑&呼叫限制您可以启用黑,点击“+”添加想要加入黑的或联系人。用同样的方法设置白和呼叫限制。话机设置

17、系统信息点击“设置”进入“系统信息”默认窗口,显示当前系统信息状态。系统信息界面配置项含义PPPoE显示PPPoE连接状态,有三种显示状态:未连接、连接中和IP地址。以太网接口显示所选的网络模式,动态或静态。IP 地址显示当前使用网络模式的IP地址。子网掩码显示当前使用网络模式的子网掩码。网关显示当前使用网络模式的默认网关。主DNS显示当前使用网络模式的主DNS。备份 DNS显示当前使用网络模式的备份DNS。MAC 地址显示当前使用的MAC地址。版本显示话机当前的版本号。型号显示话机当前的型号。某某显示当前配置的本地,在桌面的小部件上显示详细信息。网络设置网络点击 网络设置 网络 界面, 默认

18、选择“动态获取”:在各个界面配置完成后点击“保存”按钮即保存成功,并且会弹出“配置已保存”的提示框。DHCP界面静态界面配置项含义DHCP可以选择使用DHCP。DNS,即是否使用DHCP服务器分配的DNS进行网络连接。静态静态IP地址:输入您被分配的IP地址。子网掩码 :输入您被分配的子网掩码。默认网关 :输入您被分配的网关地址。主DNS :输入您的主DNS服务器地址。备份DNS :输入您的辅DNS服务器地址。PPPoE拨号轻按“网络设置”“PPPoE拨号”,在界面配置完成后轻按“保存”按钮即可成功保存配置信息。PPPoE拨号界面配置项含义PPPoE用户名:输入您被分配的PPPoE账户名。密码

19、 :输入您被分配的PPPoE密码。开机自动连接:设置是否开机自动进行PPPoE连接。失败自动重连:设置是否失败自动进行PPPoE连接。QoS轻按“网络设置”“QoS”(服务质量),选择或修改默认设置完成后点击界面下方的“保存”即可成功保存配置信息。.QoS-DSCP 配置界面DSCP是QoS的一项标准。可以设置Voice,Video和Signal优先级别。配置项含义QoS- DSCP开启 DSCP: 开启/关闭DSCP。Voice RTP DSCP: 设置Voice DSCP的值,063。Video RTP DSCP: 设置Video DSCP的值,063。SIP DSCP: 设置SIP DS

20、CP的值,063。向下滑动屏幕到QoS-WAN VLAN界面。VLAN即虚拟局域网。主要用于VLAN协议的第三层以上交换机。开启WAN Port VLAN,之后设置VLAN的ID值,X围是04095;可以设置802.1p优先级别,X围是07。注:设置802.1p的前提是必须启用DSCP。配置项含义QoS- WAN VLAN开启 WAN port VLAN: 启用/禁用 WAN port VLAN。WAN port VLAN ID: 设置VLAN的ID值。802.1P 优先级: 设置优先级的优先数。向下滑动屏幕到QoS-Port VLAN界面。Port VLAN即基于端口的VLAN,处于同一VL

21、AN的端口之间才能相互通信。配置项含义QoS- Port VLANPort VLAN 模式: 选择局域网VLAN的端口状态。 同 WAN: 和WAN口的ID值是一样的。 关闭:不启用 Port VLAN. 开启: 启用 Port VLAN后输入和WAN口不一样的ID值。LAN port VLAN ID: :设置Port VLAN ID的值。端口轻按“网络设置”“端口”,修改默认设置完成后点击界面下方的“保存”即可成功保存配置信息。端口配置界面配置项含义端口RTP 开始端口(10000-60000): 配置话机媒体起始端口,此端口分配为动态分配。RTP 端口数量(100-400): 配置话机分配

22、RTP端口的最大数量,默认200个。Stun轻按“网络设置”“Stun”,修改默认设置完成后点击界面下方的“保存”即可成功保存配置信息。STUN 配置界面配置项含义STUNStun服务器地址: 配置SIP Stun服务器地址。Stun服务器端口: 配置SIP Stun服务器端口。默认为3478。账户设置轻按“账户设置”“账户1”,输入默认密码123456,根据提示配置参数,下滑配置更多以及所有参数,配置相关参数完成后点击界面下方的“保存”即可成功保存配置信息。(注:账户1,2,3,4,5 , 6配置是一样的,这里不再重复。)账户设置第1页配置项含义账户设置开启注册: 开启/关闭 注册。关闭注册

23、 开启注册。服务器地址: 配置账号注册服务器地址,支持域名形式的地址。用户名: 配置注册的账号。密码: 配置注册的密码。: 配置注册到服务器的。如果为空,则不发起注册。账户设置显示名称:配置显示名称,允许英文字母输入(不支持中文)。本地域名: 配置SIP域名(不需要配置,系统将自动设定)。代理服务器地址:配置代理服务器地址。代理服务器端口:配置代理服务器端口。备份代理服务器地址:配置备份代理服务器地址。当主服务器不可连接时,您可以使用备份服务器进行呼叫通信(只有当主服务器不能连接后,备份服务器才连接使用);当主服务器恢复连接后,话机会自动切换回主服务器进行通信。备份代理服务器端口: 配置备份

24、代理服务器端口。服务器名称: 配置注册服务器名称。服务器注册时限: 配置服务器注册有效时限时间,默认60秒。如果服务器要求的注册时限大于或小于话机所配置的时间,话机都可以自动修改为服务器推荐的时限,并重新注册。DTMF 类型: 设定DTMF发送模式,一共有四种:l In-bandl RFC2833l SIP_INFOl AUTO不同的服务器厂商可能提供不同的模式。规X版本: 配置话机使用协议版本。当话机需要和CISCO5300等使用SIP1.0的网关通信时,需要配置成RFC 2543,才可以正常通信。默认使用RFC 3261。匿名呼叫规X版本: 配置是否使用匿名安全呼出,支持RFC3323和R

25、FC3325。传输协议: 配置使用传输协议,TCP或者UDP或者TLS。禁止匿名呼叫: 配置禁止匿名呼叫。配置兼容特殊服务器: 配置兼容特殊服务器(返回消息时使用对方的源地址,不再使用via字段中的地址)。开启MWI订阅: 注册成功后订阅信息,可以订阅别人的状态或者语音留言等。开启Rport: 配置是否支持RFC3581,rport机制是用在内网中的,需要SIP 服务器支持,用于维持内网设备与外网设备的NAT连接。开启PRACK: 是指是否让话机支持SIP的PRACK功能(主要是彩铃会用到)建议使用默认配置。允许URI转换: URI在发送时把#转换为%23。开启DNS SRV: 支持RFC27

26、82。配置显示名称加引号: 为了兼容服务器,配置发出信令时用引号把显示名称扩起来。使用STUN: 配置启用/禁用SIP STUN。开启 BLF List: 启用/禁用BLF列表。BLF List : 填写BLF列表的。开启会话计时: 启用/禁用会话超时。会话超时时间(秒): 设置会话超时时间。呼叫设置轻按“呼叫设置”,进入界面配置相关项,完成后点击界面下方的“保存”即可成功保存配置信息。功能轻按“呼叫设置”“功能”界面。配置完成后轻按“保存”按钮即可保存成功。功能配置界面配置项 含义功能免打扰:启用免打扰后,话机不会允许呼入,但在未接来电中会有提示。开启呼叫等待:设置是否启用呼叫等待功能。开启

27、呼叫等待音:是否开启呼叫等待铃音。密码拨号:是否启用密码前缀。密码拨号前缀:设置密码前缀。密码长度:设置好长度后,拨出的会隐藏相应长度。例如设置为138,密码长度为5,比如要拨打的是1,则在拨号界面显示的为138*8941。隐藏DTMF:可以选择“正常显示”,“全部显示*”,“延迟显示为*”和“最后一位正常显示”。正常显示即输入的内容是明文显示,都是可以看见的;全部显示*即输入的内容立刻被隐藏,以“*”号形式显示。延迟显示为*即输入的内容会先以明文显示后再以“*”显示。最后一位正常显示即输入的内容最后一位以明文显示,其他位以“*”显示。禁止呼出: 启用后,摘机拨号后送忙音,提示挂机。开启呼叫转

28、移:开启后可以进行呼叫转移。开启半出席转:在通话中,按下转移键,输入要转移的按下发送键等待接听(并未建立此通话)的同时,按下转移键即可转移成功。(要使用此功能,您必须启用话机的呼叫等待和呼叫转移功能)。免提自动挂断:启用免提自动挂断,结束通话后话机会自动返回上一界面。开启三方通话: 开启后可以进行三方会议模式。通话完成: 开启后,当拨打的对端正在忙或者拒绝,话机可以在对端空闲时,再次发起呼叫。自动重拨:开启后,拨打,对方没有接听会自动重拨该。自动重拨间隔:设置对方无接听到自动重拨该的等待时间。自动重拨次数:设置需要重拨的次数。对讲模式:配置应答对讲模式的呼叫。该功能允许话机快速连接接线员或是秘

29、书,广泛应用于办公环境。对讲模式静音:在对讲模式通话中开启静音功能。对讲模式响铃:有对讲模式来电会听到振铃音。第二路对讲接听:在通话中自动应答对讲模式的呼叫,如果当前通话是对讲模式,拒绝接听新的对讲模式。更新呼叫:话机在更新基础上实现数据包200OK的节点显示。耳机振铃:配置通过耳麦振铃。隐藏本地区号: 开启或隐藏本地区号,开启后不会显示本地区号。自动保持通话:当接到两路时,会自动保持第一路。国家代码: 输入国家代码,比如中国是86。区域代码:输入区域代码,即区号,比如是10。呼叫等待响应吗:选择呼叫等待应答码,180或是182。默认呼叫外线:选择默认呼出线路。默认会显示在左上方通知栏。默认呼

30、叫模式: 设置话机的默认呼叫方式,视频或者语音。默认接听通道: 设置话机的默认接听方式,视频或者语音。接受视频模式:可以选择“手动接收视频”、“自动接收视频”和“自动拒接视频”。启用录音:在通话中进行录音。使用SIP编号方案:可以使用字母和字符注册SIP。配置紧急: 配置一个或多个紧急,在锁屏状态也可以拨打。开启第三方通话程序:可以注册安装第三方通话程序软件。自定义通话应用程序:选择第三方通话程序,在耳机/免提/手柄状态都会使用通话应用程序进行呼叫。收号规则轻按“呼叫设置”“收号规则”界面。配置完成后轻按“保存”按钮即可保存成功。收号规则配置界面配置项含义收号规则E164(国家统一编码规则):

31、 启用后,符合E164规则,将直接呼出。以#结尾收号:启用后,在非预拨号状态下,输入加“#”,将会直接呼出。以#结尾盲转: 开启后,当进行盲转操作时,输入转接的后按#号键,能够将当前通话转移给第三方。挂机盲转: 启用后,当进行盲转操作时,输入转接的后挂机,能够将当前通话转移给第三方。挂机出席转:开启后,当进行出席转时,第三方接听后挂机,即可转移成功。会议挂机出席转: 开启后,当进行三方会议出席转时,第三方接听后挂机,即可转移成功。外线前缀: 启用外线前缀后,将在需要呼出的前自动加入前缀一起呼出。自定义拨号规则: 例如设置拨号前缀为135856,要拨的是。则在拨打的时候,只要长按拨号盘的0键,直

32、到出现“+”为止,再输入79801,此时就会拨出,您输入的是“+79801”,拨出的是。服务轻按“呼叫设置”“服务1”界面。配置完成后轻按“保存”按钮即可保存成功。(注:服务1,2,3,4,5 , 6配置是一样的,这里不再重复。)服务1配置界面配置项含义服务开启 DND:启用免打扰线路,可以选择启用DND来控制这个某某拒绝来电。 开启无条件前转:启用并设置转移后,当有来电时,会直接转移,并显示未接来电。开启遇忙前转: 启用并设置转移后,当来电时遇忙,会转移并显示未接来电。开启无应答前转: 启用并设置转移后,当有来电时,无应答超时会转移,并显示未接来电。语音信箱: 填写语音信箱。开启热线: 配置

33、各条SIP线的热线。配置后会自动进入拨号界面拨打这个。开启自动应答:启用自动应答并设置超时值,当来电超时会自动应答。开启未接来电记录: 配置是否开启未接来电记录,如果开启未接来电记录,在历史记录里会有未接来电记录,并且LCD会有会未接来电提示。如果不开启未接来电记录,在历史记录里不会有未接来电记录,并且LCD不会提示有未接来电。来电显示类型:默认显示长号,支持标准ISP,若是不启用,则话机会匹配显示后几位。开启user=phone:启用之后可以直接拨打,如果不启用,则需要在前面加上国家码和区域代码。根据环境要求选择。允许不注册呼出:配置不注册也可通过代理服务器呼叫。显示设置配置话机屏幕显示的一

34、些参数,包括屏保和电源指示灯。启动接线员模式之后,按主页键返回DSS Key功能键界面;如果禁用,按主页键返回到待机界面。启用快捷方式后,可以拖动应用程序至桌面。轻按“显示设置”“显示”界面。配置完成后轻按“保存”按钮即可保存成功。声音设置配置话机的声音的一些参的,包括来电铃声,通知铃声,按键操作音和其他相关设置。轻按“设置”“声音设置”界面。配置完成后轻按“保存”按钮即可保存成功。时间设置轻按“设置”“时间设置”界面。配置完成后轻按“保存”按钮即可保存成功。系统维护轻按“设置”“系统维护”即可进入。Web服务器轻按“系统维护”“Web服务器”界面。配置完成后轻按“保存”按钮即可保存成功。We

35、b服务器配置界面配置项含义Web服务器开启Telnet:开启telnet功能。Telnet是常用的远程控制Web服务器的方法,终端使用者可以在telnet程序中输入命令,这些命令会在服务器上运行,就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。Web服务器类型: 可以选择HTTP或是HTTPS服务器。选择服务器之后,可以使用相应协议登陆话机web页面。例如:。HTTP服务器端口: 默认是80。HTTPS端口默认是443。网管登陆轻按“系统维护”“网管登陆”界面。配置完成后轻按“保存”按钮即可保存成功。网管登陆配置界面 1网管登陆配置界面2配置项含义网管登陆输入菜单密码进入网管登陆

36、配置界面启用TR069: 是否启用网管模式,选择通用协议或是中国电信协议。ACS服务: 输入提供商提供的ACS服务器地址。ACS用户: 输入服务提供商分好的账号。ACS密码: 输入账号对应的密码。设备序列号: 输入厂家预置32位序列号。(只针对中国电信版本)TR069自动登录: 启用后,可以填写账号和密码。备份和重置轻按“系统维护”“备份和重置”,输入默认密码123456进入配置界面。备份和重置配置界面配置项含义备份和重置恢复出厂设置: 弹出提示框,点击确定使话机恢复出厂时的设置。备份: 把联系人数据、话机设置数据等备份到指定文件夹。恢复: 恢复已经备份的联系人、话机设置等配置。系统更新轻按“

37、系统维护”“系统更新”即可进入。系统更新界面配置项含义系统更新进行ACS认证,认证成功后可以检查系统更新。语音设置轻按“设置”“语音设置”即可进入。音频能力轻按“语音设置”“音频能力”界面。全局配置完成后点击“保存”按钮即可保存成功。音频能力界面配置项含义音频能力启用VAD: 是否启用VAD。静音检测;如果启用了VAD的话,G.729 载荷长度不能设置大于20ms。音频参数轻按“语音设置”“音频参数”界面。配置完成后点击“保存”按钮即可保存成功。音频参数界面视频设置轻按“设置”“视频设置”即可进入。视频参数轻按“视频设置”“视频参数”界面。配置完成后点击“保存”按钮即可保存成功。注:如果想要更

38、清晰顺畅的视频,请选择2M带宽H.264编码。视频参数界面默认带宽轻按“视频设置”“默认带宽”界面。配置完成后点击“保存”按钮即可保存成功。默认带宽界面配置项含义默认带宽呼叫带宽: 设置视频通话过程中接收视频的带宽。有 “64Kbps” 、“192Kbps” 、“256Kbps” 、“384Kbps” 、“512Kbps” 、“768Kbps” 、“1Mbps” 、“” 、“2Mbps”、“3Mbps”、“4Mbps”,共11种带宽可供选择。视频分辨率: 设置视频通话过程中的编码分辨率。有QCIF (176*144)、 CIF (352*288) 、VGA(640*480)、 4CIF (70

39、4*576)共4种分辨率可供选择。软按键轻按“设置”“软按键”即可进入界面。首先选择显示界面类型,然后点击向左或向右箭头添加或删除键,也可以点击向上或向下键调整键的位置。 软按键界面例如,下图显示呼叫的拨号键。最大可显示六个键。呼叫拨号盘软按键界面组播使用组播功能可以简单、便捷的发送公告给组播的每一位成员,通过在话机上配置话机的组播DSSKey,发送组播 RTP 流到预先配置的组播地址。通过在话机上配置监听组播地址,监听并播放该组播地址发送的 RTP 流。最多可以指定10个组播侦听地址。轻按“设置”“组播”即可进入。按照提示填写用户名和主机,设置通话优先级。组播配置项含义普通通话优先级定义主动

40、呼叫的优先级,1为最高优先级,10是最低。启用Page优先级运行中的语音通话优先于所有的呼入。Name填写组播服务器。Host:port填写组播服务器对应的组播IP和端口。重启话机轻按“设置”“重启话机”界面。点击“重启话机”按钮,弹出“你确定要重启系统吗?”对话框,单击“确定”,重启话机,单击“取消”撤销操作。呼叫服务注册可以通过网页界面或LCD注册SIP线路,下图显示Web界面配置在线注册。当注册成功,状态栏的左上角会显示某某和。注册界面来电&去电1. 摘机手柄,按下耳机/免提键或点击线路键进入拨号界面;2. 选择线路,输入;3. 点击#发送,将遵循设置默认的拨号方式;4. 可以点击视频邀

41、请进行视频通话。来电时,可以点击语音或视频来接听,如果没有选择,会按照默认的设置和模式。也可以选择转移或拒绝来电。视频通话1. 摘机手柄,按下耳机/免提键或点击线路键进入拨号界面;2. 选择线路,输入;3. 点击“视频”建立视频通话。4. 点击图标 切换视频显示;5.点击 和调整屏幕模式和视频模式。盲转1. 在通话过程中,点击“转移”进入拨号界面;2. 输入,或在联系人和通话记录中选择;3. 轻按“转移”;4. 如果转移成功,会自动结束通话,否则,话机会回到通话界面通话。半出席转移1. 在通话过程中,点击“转移”进入拨号界面;2. 输入,或在联系人和通话记录中选择,按“#”键发送;3. 当另一

42、方接听,点击“转移”即完成半出席转移。注:要使用此功能,您必须启用话机的呼叫等待和呼叫转移功能。出席转移1. 在通话过程中,点击“转移”进入拨号界面;2. 输入想要转移的;3. 轻按“#”键发送;4. 点击“转移”键后回答呼叫,即转移成功。注: 要使用此功能,您必须启用话机的呼叫等待和呼叫转移功能。SIP服务器必须支持 RFC3515。会议1. 当有两路通话时,轻按“会议”按钮。2. 保持住第一路通话,并将听到拨号音。 3. 拨打被添加到会议的。4. 轻按发送。5. 当第三方接听,将开始会议。6. 轻按“解除”离开会议。.会议界面保持通话1. 在通话过程中,点击“保持”按钮即可将当前路通话置于

43、呼叫保持状态。2. 若只有一路通话,则轻按“恢复”按钮即可。3. 如果同时有多通处于呼叫保持状态,点击屏幕选择其中的一通,按下“恢复”键即可。设置网络设置点击“设置”,选择“网络设置”进入以太网配置界面。可以启用或禁用网络,启用网络,会自动连接到网络,否则,话机无法连接到网络。安全1.设置屏幕锁定。l 点击“设置”进入系统设置界面;l 点击“安全”“屏幕锁定”进入设置界面;l 按照提示设置想要使用的锁屏方式;l 设置自动锁屏时间。2.设置机主信息,在锁屏状态将会显示。3.如果需要,设置密码可见。语言和输入法语言和输入法界面1. 点击“设置”进入系统设置界面。2. 点击“语言和输入法”进入上图设置界面。3. 选择想要使用语言。4. 选择想要使用输入法。网页设置登录有两个用户级别:管理员和普通用户。管理员级别是可以浏览和设置所有配置参数的用户,而普通用户可以浏览无法设置所有配置参数除了SIP服务器参数配置文件。默认普通用户:用户名:guest密码:guest默认管理员:用户名:admin密码:admin网络设置关于网络模式的设置,请参阅话机设置。QoS & VLAN话机终端支持 802.1Q/P 协议,支持 DiffServ 配置。其中,VLAN 功能可以配置 Voice VLAN 和 Data V
