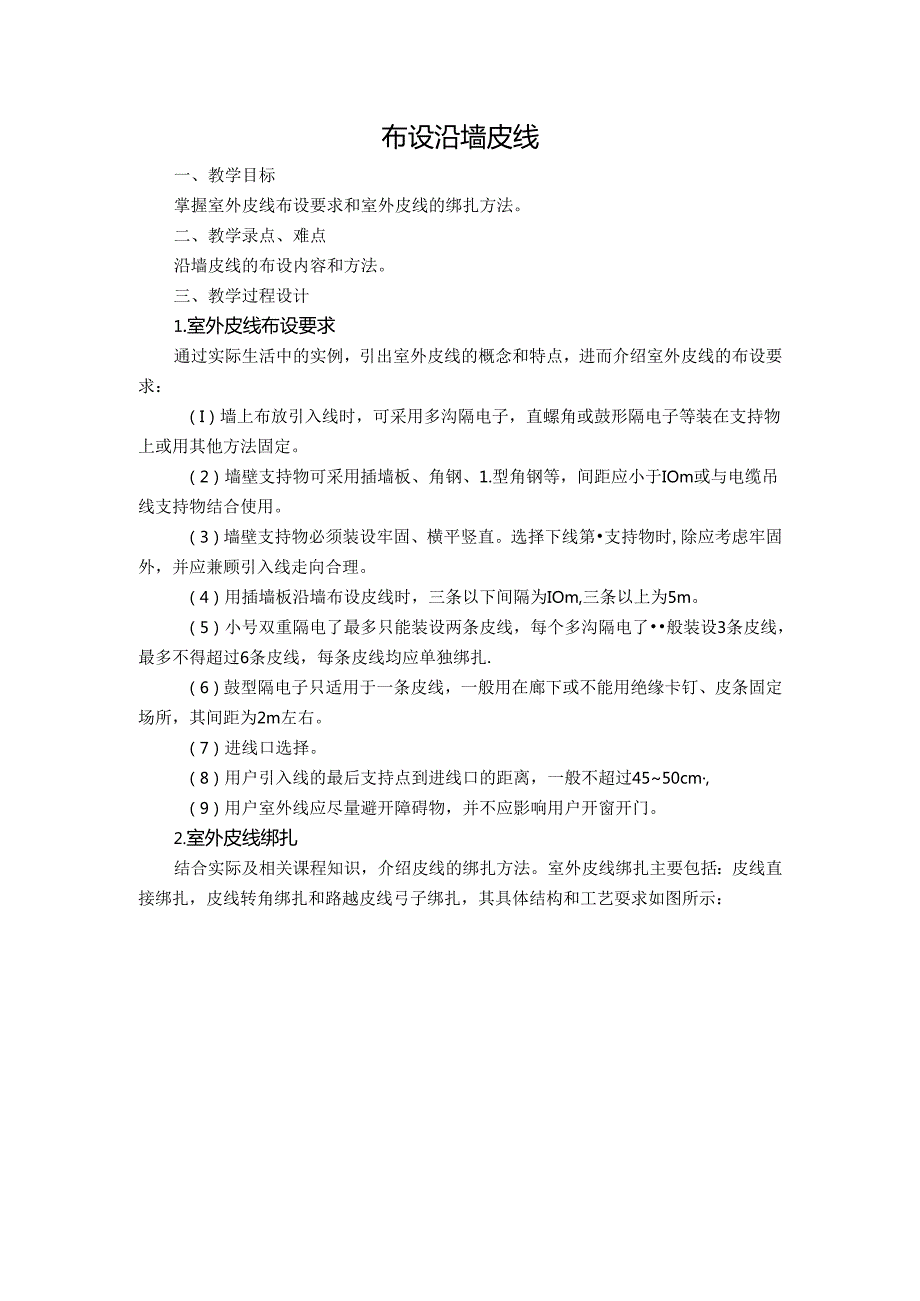

1、布设沿墙皮线一、教学目标掌握室外皮线布设要求和室外皮线的绑扎方法。二、教学录点、难点沿墙皮线的布设内容和方法。三、教学过程设计1.室外皮线布设要求通过实际生活中的实例,引出室外皮线的概念和特点,进而介绍室外皮线的布设要求:(I)墙上布放引入线时,可采用多沟隔电子,直螺角或鼓形隔电子等装在支持物上或用其他方法固定。(2)墙壁支持物可采用插墙板、角钢、1.型角钢等,间距应小于IOm或与电缆吊线支持物结合使用。(3)墙壁支持物必须装设牢固、横平竖直。选择下线第支持物时,除应考虑牢固外,并应兼顾引入线走向合理。(4)用插墙板沿墙布设皮线时,三条以下间隔为IOm,三条以上为5m。(5)小号双重隔电了最多

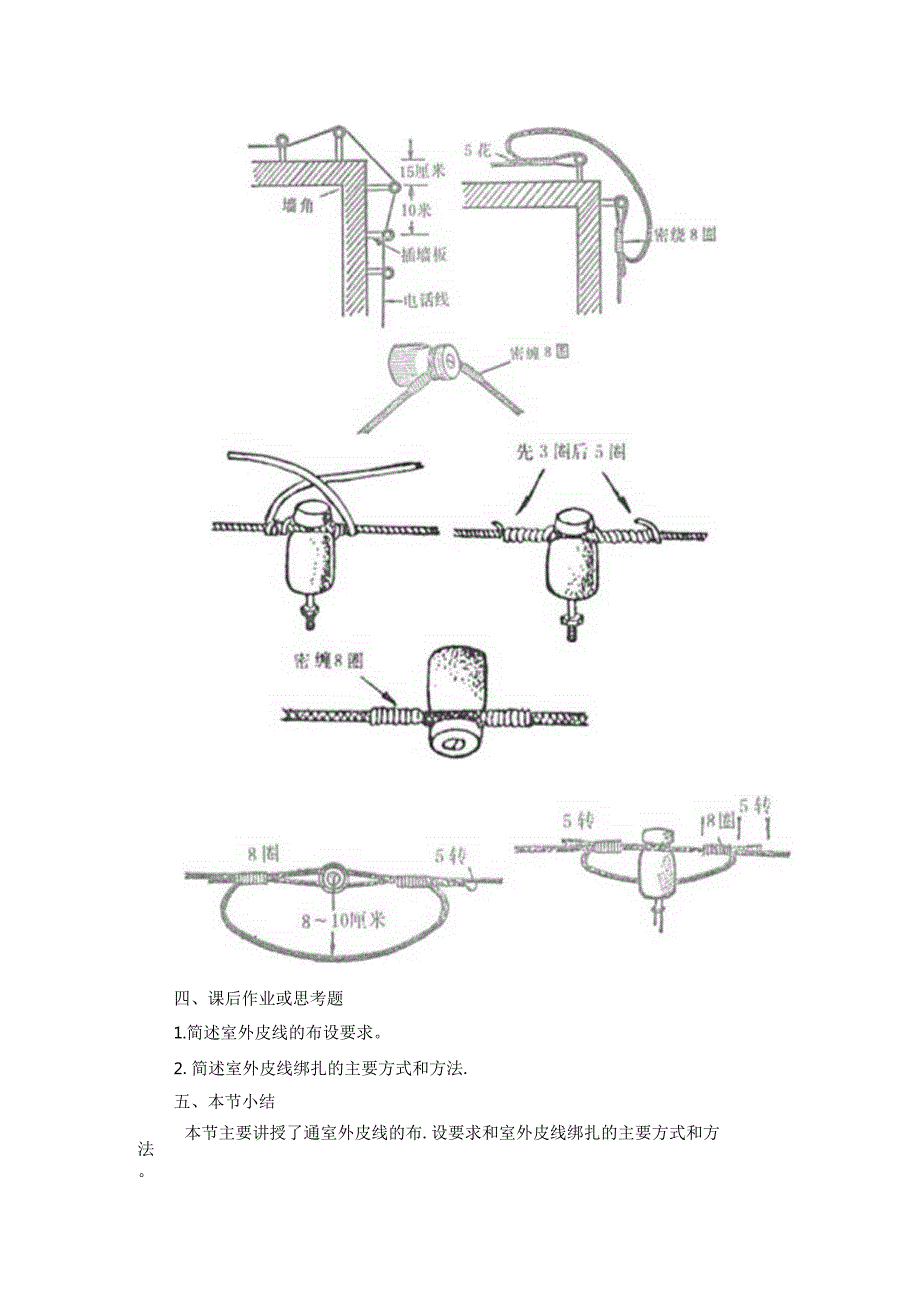

2、只能装设两条皮线,每个多沟隔电了般装设3条皮线,最多不得超过6条皮线,每条皮线均应单独绑扎.(6)鼓型隔电子只适用于一条皮线,一般用在廊下或不能用绝缘卡钉、皮条固定场所,其间距为2m左右。(7)进线口选择。(8)用户引入线的最后支持点到进线口的距离,一般不超过4550cm,(9)用户室外线应尽量避开障碍物,并不应影响用户开窗开门。2.室外皮线绑扎结合实际及相关课程知识,介绍皮线的绑扎方法。室外皮线绑扎主要包括:皮线直接绑扎,皮线转角绑扎和路越皮线弓子绑扎,其具体结构和工艺耍求如图所示:法。四、课后作业或思考题1.简述室外皮线的布设要求。2.简述室外皮线绑扎的主要方式和方法.五、本节小结本节主要讲授了通室外皮线的布.设要求和室外皮线绑扎的主要方式和方
