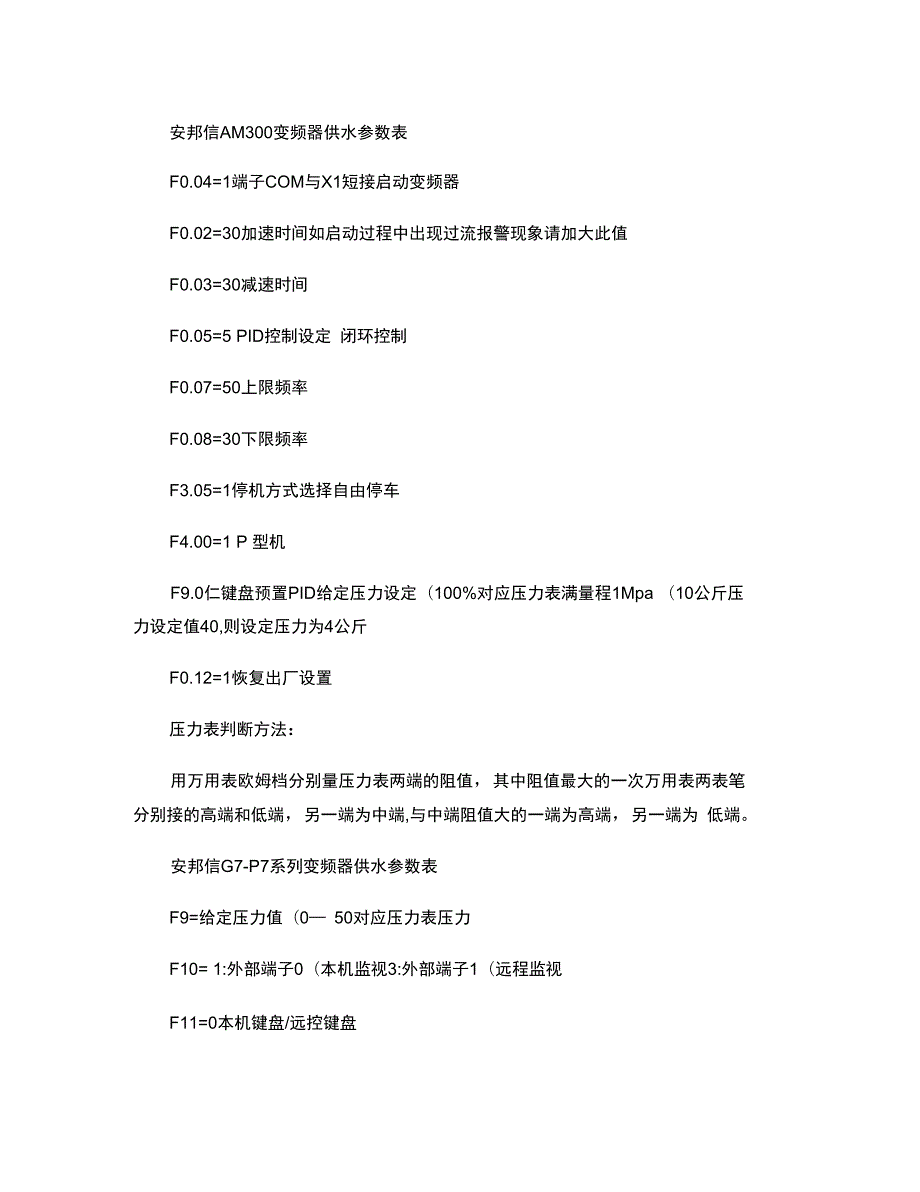

1、安邦信AM300变频器供水参数表F0.04=1端子COM与X1短接启动变频器F0.02=30加速时间如启动过程中出现过流报警现象请加大此值F0.03=30减速时间F0.05=5 PID控制设定 闭环控制F0.07=50上限频率F0.08=30下限频率F3.05=1停机方式选择自由停车F4.00=1 P 型机F9.0仁键盘预置PID给定压力设定（100%对应压力表满量程1Mpa （10公斤压 力设定值40,则设定压力为4公斤F0.12=1恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔 分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另
2、一端为 低端。安邦信G7-P7系列变频器供水参数表F9=给定压力值（0 50对应压力表压力F10= 1:外部端子0（本机监视3:外部端子1（远程监视F11=0本机键盘/远控键盘F16=50上限频率F17=下限频率,休眠启动模式下为休眠频率F28=30加速时间F29=30减速时间F74=1自由停车F76=运行监视功能选择0:C00输出频率/PID反馈1:C01参考频率/PID给定6:C06机械速度（PID模式下变频器输出频率F80=1 PID闭环模式有效F87=4比例P增益F88=0.2积分时间常数TiF114=休眠时间,10秒,0表示休眠关闭F115=唤醒频率，唤醒压力，此值要低于给定的压力值

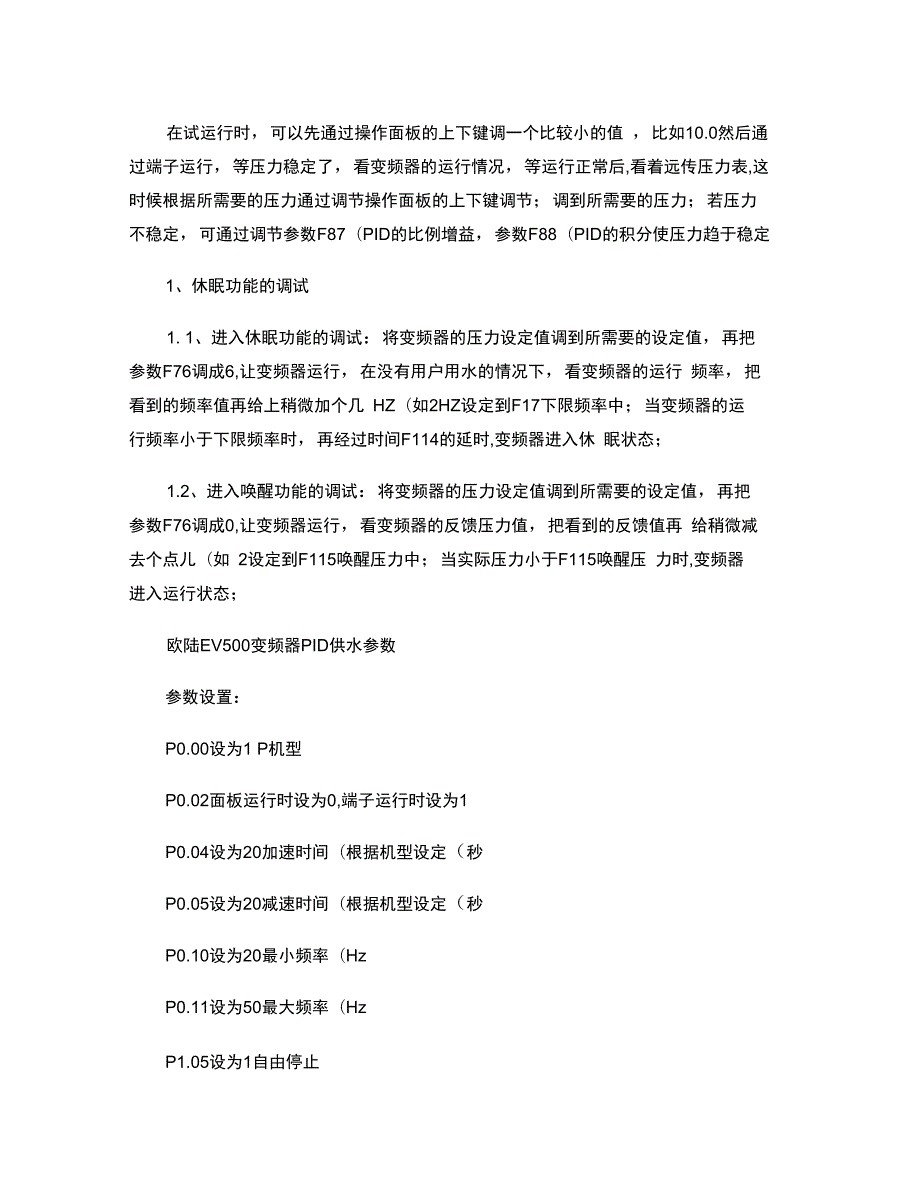

3、小于F9。需根据现 场情 况自行调整F116= 0:G型机1:P型机F66=1恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔 分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另一端为 低端。调试在试运行时，可以先通过操作面板的上下键调一个比较小的值 ，比如10.0然后通 过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后,看着远传压力表,这 时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力 不稳定，可通过调节参数F87（PID的比例增益，参数F88（PID的积分使压力趋于稳定1、休眠功能的调试1.
4、 1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把 参数F76调成6,让变频器运行，在没有用户用水的情况下，看变频器的运行 频率，把 看到的频率值再给上稍微加个几 HZ（如2HZ设定到F17下限频率中；当变频器的运 行频率小于下限频率时，再经过时间F114的延时,变频器进入休 眠状态；1.2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把 参数F76调成0,让变频器运行，看变频器的反馈压力值，把看到的反馈值再 给稍微减 去个点儿（如 2设定到F115唤醒压力中；当实际压力小于F115唤醒压 力时,变频器 进入运行状态；欧陆EV500变频器PID供水参数参数
5、设置：P0.00设为1 P机型P0.02面板运行时设为0,端子运行时设为1P0.04设为20加速时间（根据机型设定（秒P0.05设为20减速时间（根据机型设定（秒P0.10设为20最小频率（HzP0.11设为50最大频率（HzP1.05设为1自由停止P6.00设为1 PID控希9P6.01设为2比例，积分控制P6.02设为1压力设定通道1面板数字设定P6.03设为0反馈通道选择 V1（0-10VP6.07设为0.5比例增益P6.08设为1积分时间常数P6.15设为0 F6.16 PID睡眠频率P6.16设为F6.16最大频率PID苏醒频率（设置范围为0-100压力百分数。例 如压力设定值d-0
6、8设为30, P6.16设为25假设远程压力表为10公斤，则当压力降 为2.5公斤时变频器苏醒P6.18设为30预置频率,开始运行频率（HzP6.19设为10预置频率运行时间（秒（本变频器为使系统快速达到稳定 状态，避 免对管网的冲击，可先预置30 Hz运行，10秒钟后在闭环运行d-08设定压力值（此值 为百分比形式例:压力表量程为1Mpa（10公斤，如果想设定压力为3公斤，则此值应 设为30P0.13 1初始化动作压力表判断方法：用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另一端为 低端。日业SY3200供水
7、参数0017 PI控制反馈值0100=1端子FWD与COM短接启动变频器 运行命令选择0105=30加速时间，如启动过程中出现过流报警现象请加大此值0106=30减速时间0107=50上限频率（0211=1停电后电压恢复后再自动启动（0212=0.0允许停电的最大时间0216=1自由停止 变频器停止方式0500=1 PID闭环控制0501=0 PI调节误差极性（正极性，反馈值减小,PI输出频率增加0502=0 PI给定信号选择（数字给定0503= PI数字给定值（0.0-100.0%压力设定（100%对应压力表满量程1.0Mpa （10 公斤压力表设定值为40,则设定压力为4公斤0504=2
8、PI反馈信号（外部V F0506=0.4比例增益P0507=6积分增益TI0509= PI调节最小运行频率1017 睡眠延时 0.0 600.0S 0.1S 0.0S1018 唤醒差值 0.0 10.0%0.1% 10.0%100022恢复出厂值设定压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另一端为COM+ I ovCOM+ tov勺卜部fCDM+Ef)V低端。DCM +VIVRFI中卜祁胖忖三肯变频器IPF （同SPF恒压供水参数（一拖一仁2外部端子信号操作面板7=50上限频率8=15下限频
9、率55=50增益频率7仁3内置PID控制模式120=1122=1 PID控制比例增益123=0.5 PID控制积分增益900=365 274=65535 29=设定压力压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔 分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另一端为 低端。三肯变频器SAMCO-e恒压供水参数C1=2外部端子控制启停C2=1操作面板C7=50上限频率C8=15下限频率C55=50增益频率C71=3内置PID控制DtlDCMI+VIVU# 1.1中VKr 1C120=1 C120=5外部模拟IRF (4-20mA (温控C1
10、22=1 PID控制比例增益C123=0.5 积分增益 C643=99C29=设定压力（50/最大量程*要求压力远程压力表接线：+V接压力表高端，VRF接压力表的中间抽头，COM接压力 表 的低端 温控器:+接+24V直流电，一接IRF , COM与DCM短接。有的变频器没有 +24V直流电，需外接一个直流电源。btiOCMI+ VJAVRI 1中外部胎三肯变频器VM05系列恒压供水参数程序调试方法Cd1=2外部信号控制启动停止,即:DI1和DCM1,启动端子闭合即启动Cd7=50上限频率Cd8=10-20下限频率Cd19=30加速时间 根据需要适当调节Cd23=30减速时间根据需要适当调节C
11、d29=设置现场所需压力，=5大约对应1公斤压力值。Cd53=电机参数Cd55=50增益频率对应压力表的最大值（如:设50对应1Mp压力表，1公斤压力值设定为 CD29=50/10=5 Cd7仁3选择 内置PID控制Cd120=1压力反馈信号为0-5V , Cd120=5,反馈信号为4-20mA Cd122=2.0比例 增益Cd123=0.5积分增益Cd125=（如果压力波动较大，适当调大（60 Cd680=120Cd099=1恢复到三垦出厂初始值压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔 分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另
12、一端为 低端。适当调节比例增益和积分增益可调节压力变化的快慢。用压力变送器时4-20mA信号，正端接24V端子.负端接IRF端子。然后，在把ACM和DCM1短接,用远传压力表时，+V1接压力表的高端，VRF1接压力表的中间抽头，ACM接压 力表的低端遇到一些问题时的处理方法：1. 有时压力变化太快，容易产生过电流,适当下调Cd122=1.0（比例增益 和 Cd123=0.5（积分增益有时可降低一下上限频率Cd7=50 （上限频率。2. 过电流一般是负载过大引起，可适当调节Cd43,潜水电泵电流大，建议选 变频 器，除了考虑功率外，主要看负载电流大小。3. 当压力表波动太大时，可适当上调反馈滤波
13、时间Cd125。4. 压力表中间的抽头（动端一定要接到VRF1上，另外两个接线端，接+V1和 VRF1,如果接反的话，频率只会在1HZ运行，调一下线即可。以上参数的调整针对 大多数情况，根据现场情况，适当优化参数。三肯变频器VM06系列恒压供水参数（一拖一F1007=50上限频率F1008=15下限频率（一般设定在10-20F1101=2外部信号控制启停,即:DI1与DCM1,启动端子闭合即启动（F1104=0.01 休眠功能（F1202=19F1402=50增益频率F3002=2压力反馈值的选择0-10V F3003=1比例增益F3004=1积分增益F3201=1 选择 PID 控制 F80
14、07=15 单泵模式（F8018=95 （F8019=0.1F8022=压力指令，设定压力F8024=压力表的最大量程（1Mpa的压力表要求达到0.4Mpa，即4公斤,则设置参数为 F8022=0.4, F8024=1F1604=1参数初始化压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔 分别接的高端和低端，另一端为中端,与中端阻值大的一端为高端，另一端为 低端。适当调节比例增益和积分增益可调节压力变化的快慢。用远传压力表时,+V1接压力表的高端,VRF1接压力表的中间抽头,ACM接压 力表的低端遇到一些问题时的处理方法1. 有时压力变化太快，容易产生过电
15、流,适当下调风F3003（比例增益和 F3004积分增益 有时,可降低一下上限频率F1007 （上限频率。2. 过电流一般是负载过大引起，可适当调节F1701,潜水电泵电流大，建议选 变 频器，除了考虑功率外,主要看负载电流大小。3. 当压力表波动太大时，可适当上调反馈滤波时间F3007。4. 压力表中间的抽头（动端一定要接到VRF1上，另外两个接线端，如果接 反的话, 频率只会在1HZ运行，调一下线即可。以上参数的调整针对大多数情况，根据现场情况,适当优化参数。prxu=3世 弋丰订;杏绘勺P004I世人电胡* L苔畫绍地戍杞舸山上止汕Oil匕d：Hi电刃机芒卫闻: 1V.IVF1000=2
16、1 If 卜1孑 J 魏代 |川；.打P103l=fPIM心可爪川.丨丨罔-匕.八P0702=3叭瑕j-SXf?机为疑团翩II、术慕EP22(M)= 1PI1P224UtO.O5rUM p y勺加忙i汀：!和川纬1；竝，以蚩环采州P2293=I5Zff垃忖时|：屯虫1】A2U5.PIK2th= I II*唯飢謝&收駅址方id.南方安华A100系列V1.5bFT心l电胡机I豳1G.机秫匸世：iE(X10=04电岫M苍沐JI:P1080=l0也卜1时拠當邃性】CHZIJ LJlIfli.fliPx ii IR)taisiui- /jP3O3I=L師殳，J、门期电。F门叫2h ； r.ri r叫汀w
17、w6# . :. J-.L A：1吃砖1PI11P 2253=21刃刃L =21L-N :liliri. f 爪晁也制 11 dj i|j i ； -iJi ； L j丽nrr匸翻枇;討川阮禾忘1山匸P22(Mt IFI 用N IYTI冋FU4O彌咗r讥：忑匸.ij-i Ed 列恥叭i!；）没诃年住氓匚.，P22(i5=t.(IZ -加卜 L 1.4 P 以朋 护甌i P2293=I5rJ !*I JjfJh I .llJ. . 15-10S P1S2O=POO3=3P(X)lO=|辿忙电胡机卷顾:puoiaiu屯口矶问!花电：1 .E，O0lO=Ci电胡礼二说泪:P1080=101上卜旳箍低
18、建瞇JOHZP1(XM=2町次低川叩刼；117卜R卜J脛氏1】I Jt*1031 = L师2疋b 屈电IT记送术；，丁 |丨 1沂 jVW6#呂斶于.cVi为：1岀山T,、月:4 ：丨PE WTT.W：Fl羽=Q刃匸 F224O対【丘1丘ET 二 SO=tiaIfltt P = ；G却巧一唱1 1 n （出用背汀P22S5=tl (11汕討，话l冷7!八：I： -j- iP2293=I5PI 12 fJlC 1 r .llll= IjlT irjhJiLtn m r霍口卫仃i门必乳“mPO7U2= 3卜o:阮i匕F i 71 顾卞门亚用3 V IQ FT冲坏唆鈍怖.P()75t 1)0卞为屯i
19、i叫讥。（勺电刚；.：1 uir -1 2 1我为ON:= 1j Pl RPF i兀力疋户勺肛（WX:i*2285= (JLOX1 “驭.0.01U04-J*1P2293- 10PI闭幷门！时从0 r H到50HZ H的时卩施以变顿的 丿力永为准1：变频器上电后修改以上0号参数组后 将参数r 2266调出显示值后，用手挑 动 远传表指针从小到大变化，看r2266显示数也应从小到大对应变化。 将指针指向所 需恒定点时对应变频器显示数值 X。将此对应显示值X的数值送入P2240=X中即可。（必须停机修正P2240参数。2:例如:YTZ-150系列远传压力表为0.6mpa （6KG。需恒定3KG时P
20、2240=25数值上下。若需恒定 2KG时P2240=16数值上下。日业变频器CM530系列多段速、定时控制参数说明F0-06主频率选择 设为5 :PLC控制FC-00FC-15对应16个输出频率 根据控制需求进行设定FC-16 PLC运行方式0:单次运行结束停机1:单次运行结束保持终值2:直循环FC-18FC-49对应16个输出频率的运行时间及加减速时间 运行时间根据 控制 要求进行设定、加减速时间根据功率的大小及启停要求进行设定。FC-50 PLC运行时间单位0:s （秒1:h （小时F0-23、F0-24加减速时间1对应PLC加减速时间选择数字0F7-03、F7-04加减速时间2对应PL
21、C加减速时间选择数字1F7-05、F7-06加减速时间3对应PLC加减速时间选择数字2F7-07、F7-08加减速时间4对应PLC加减速时间选择数字3例一台电机控制控制要求如下：10Hz运行一个小时，停一小时，20Hz运行两个小 时,停一小时,30Hz运行三个小时，停一小时,40Hz运行四个小时,停一小时,50Hz 运行五个小时，停五个小时，依次循环。加减速时间统一为20s。参数设定如下:F0-06 设为:5FC-00 设为:10FC-02 设为:20FC-04 设为:30FC-06 设为:40FC-08 设为:50FC-16 设为:2FC-18 设为:1FC-20 设为:1FC-22 设为:2FC-24 设为:1FC-26 设为:3FC-28 设为:1FC-30 设为:4FC-32 设为:1FC-34 设为:5FC-36 设为:5
