佳密克丝钢纤维性能.ppt

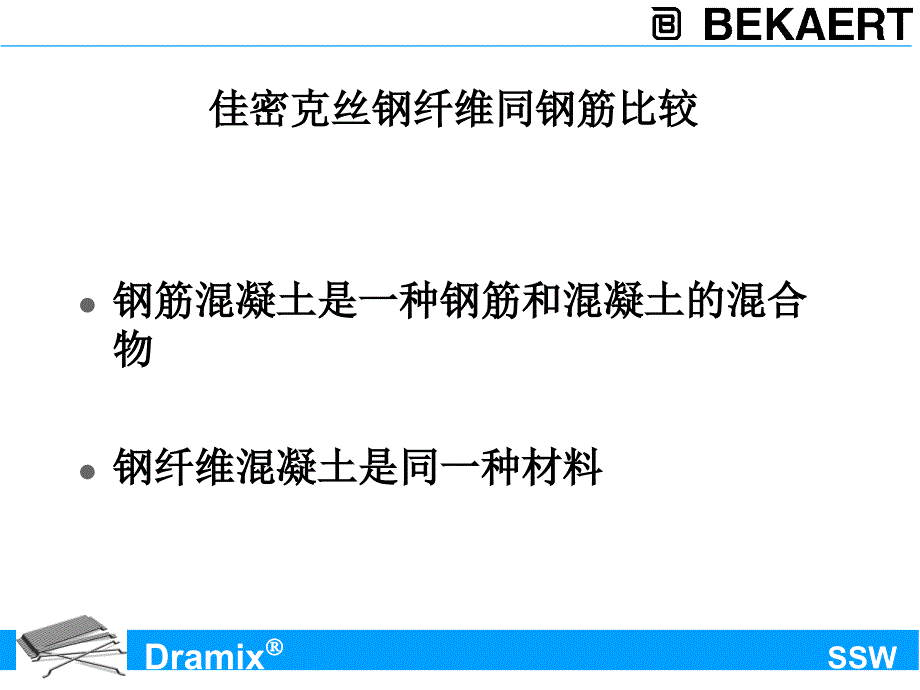

1、SSWDramix 佳密克丝钢纤维佳密克丝钢纤维特性及工程应用特性及工程应用SSWDramix 佳密克丝钢纤维同钢筋比较佳密克丝钢纤维同钢筋比较 SSWDramix 佳密克丝钢纤维同钢筋比较佳密克丝钢纤维同钢筋比较l钢筋混凝土是一种钢筋和混凝土的混合钢筋混凝土是一种钢筋和混凝土的混合物物l钢纤维混凝土是同一种材料钢纤维混凝土是同一种材料SSWDramix SF ConcreteSteelfibersAdvantages佳密克丝佳密克丝 钢纤维混凝土钢纤维混凝土 Dramix 更优更优 更省更省 更快更快SSWDramix SF ConcreteSteelfibersAdvantages大幅度提

2、高混凝土抗裂性能大幅度提高混凝土抗裂性能 显著提高抗冲击能力显著提高抗冲击能力 提高耐磨能力提高耐磨能力 提高耐久性能提高耐久性能更优更优-SSWDramix 1.裂缝控制裂缝控制 a.钢纤维对地坪的加固是三维全截面的、整钢纤维对地坪的加固是三维全截面的、整体的、且各向同性的，在混凝土中无论哪个部体的、且各向同性的，在混凝土中无论哪个部位，钢纤维都能起到加固作用。而钢筋混凝土位，钢纤维都能起到加固作用。而钢筋混凝土地坪由于有保护层和钢筋网格空间，这些部位地坪由于有保护层和钢筋网格空间，这些部位是素混凝土，在温度应力和混凝土自身收缩应是素混凝土，在温度应力和混凝土自身收缩应力的影响下，这些应力会

3、造成这些部位开裂，力的影响下，这些应力会造成这些部位开裂，由于这些部位混凝土中没有任何加固材料，故由于这些部位混凝土中没有任何加固材料，故这些裂缝的宽度会扩展到这些裂缝的宽度会扩展到0.2mm以上。以上。SSWDramix 1.裂缝控制裂缝控制 b.以钢纤维混凝土地坪项目中常使用的以钢纤维混凝土地坪项目中常使用的RC-80/60-BN型佳密克丝钢丝钢纤维为型佳密克丝钢丝钢纤维为例，其每公斤含量为例，其每公斤含量为4600根，按每立方根，按每立方米混凝土掺米混凝土掺15公斤计算，每方混凝土中公斤计算，每方混凝土中含有钢纤维根数为含有钢纤维根数为69000根，若地坪厚度根，若地坪厚度为为200mm

4、每平米地坪内钢纤维含量将，每平米地坪内钢纤维含量将达到达到13800根，极高的钢纤维分布密度对根，极高的钢纤维分布密度对地坪裂缝的弥散作用大，能充分控制地地坪裂缝的弥散作用大，能充分控制地坪裂缝宽度。这是钢筋所无法达到的。坪裂缝宽度。这是钢筋所无法达到的。SSWDramix 1 裂缝控制裂缝控制SSWDramix 1.裂缝控制裂缝控制 c.由于钢纤维本身具有很高的抗拉强由于钢纤维本身具有很高的抗拉强度（大于度（大于1100MPa），钢纤维自身高抗），钢纤维自身高抗拉强度及两端弯钩保证钢纤维与混凝土拉强度及两端弯钩保证钢纤维与混凝土有效锚固，在混凝土变形时共同作用。有效锚固，在混凝土变形时共同

5、作用。钢纤维在混凝土中有效传送与分配应力，钢纤维在混凝土中有效传送与分配应力，使裂缝化解为微细散置的微细裂缝。而使裂缝化解为微细散置的微细裂缝。而钢筋的抗拉强度为钢筋的抗拉强度为310MPa，所以用钢纤，所以用钢纤维加固的地坪，其裂缝宽度将远小于钢维加固的地坪，其裂缝宽度将远小于钢筋混凝土地坪裂缝宽度。筋混凝土地坪裂缝宽度。SSWDramix 1.裂缝控制裂缝控制 d.由于钢纤维提高了混凝土板的韧度由于钢纤维提高了混凝土板的韧度和延性，板的允许弯曲挠度大，将混凝和延性，板的允许弯曲挠度大，将混凝土材料性质由原来的脆性变为柔性，因土材料性质由原来的脆性变为柔性，因而在控制地坪因不均匀沉降产生的裂

6、缝而在控制地坪因不均匀沉降产生的裂缝方面，钢纤维的增强效果好。方面，钢纤维的增强效果好。SSWDramix 2提高工程功能提高工程功能 可提高其抗冲击性，耐磨性及疲劳可提高其抗冲击性，耐磨性及疲劳强度和韧性。混凝土耐久性有效改善。强度和韧性。混凝土耐久性有效改善。减少冲击摩擦所产生的表面损伤。减少冲击摩擦所产生的表面损伤。SSWDramix 3.对大幅度温度变化具较佳抗力对大幅度温度变化具较佳抗力 混凝土在温度骤然上升或下降的状混凝土在温度骤然上升或下降的状况下会产生剥落现象。佳密克丝钢纤维况下会产生剥落现象。佳密克丝钢纤维因具增加混凝土握裹力的功能，故可阻因具增加混凝土握裹力的功能，故可阻止

7、此种现象的发生。止此种现象的发生。SSWDramix 质量优势质量优势l1按技术规范进行现场施工，保证施工质量，可规避地坪不均匀沉降带来的隐患。l2安装上部设备的地脚螺栓时，不会象传统钢筋地坪那样碰到钢筋，同时，由于钢纤维混凝土地坪的整体性好，长期使用不会出现传统钢筋混凝土地坪的膨胀螺栓易松动、开裂的现象。l3无腐蚀问题：混凝土因钢筋生锈、膨胀而致产生的剥落现象，在钢纤维混凝土是不可能发生的，因为每根钢纤维的截面非常小。l4提高施工安全度：不会发生各种钢筋施工可能发生的安全问题。SSWDramix 经济优势经济优势 使用佳密克丝（使用佳密克丝（Dramix）钢纤维混）钢纤维混凝土地坪比满足同样

8、承载的钢筋混凝土凝土地坪比满足同样承载的钢筋混凝土或钢丝网板混凝土地坪更为经济或钢丝网板混凝土地坪更为经济 SSWDramix 施工优势施工优势 首先钢纤维在混凝土中的添加非常简便，首先钢纤维在混凝土中的添加非常简便，钢纤维可在混凝土搅拌站添加，也可在施工现钢纤维可在混凝土搅拌站添加，也可在施工现场添加，添加时根据设计掺量，将钢纤维连同场添加，添加时根据设计掺量，将钢纤维连同砂石骨料一起直接投入混凝土搅拌斗搅拌（搅砂石骨料一起直接投入混凝土搅拌斗搅拌（搅拌站添加，不增加混凝土搅拌时间）或在混凝拌站添加，不增加混凝土搅拌时间）或在混凝土罐车将混凝土运至现场以后，将钢纤维直接土罐车将混凝土运至现场

9、以后，将钢纤维直接投入罐车滚筒内，快转两分钟即可。其余施工投入罐车滚筒内，快转两分钟即可。其余施工步骤和普通地坪完全一致，对施工单位没有特步骤和普通地坪完全一致，对施工单位没有特殊要求。殊要求。SSWDramix 施工优势施工优势 其次对于工业地坪、桥面铺装、道其次对于工业地坪、桥面铺装、道路及隧道等项目中，钢纤维在混凝土中路及隧道等项目中，钢纤维在混凝土中可完全替代钢筋，故钢筋绑扎这道繁琐可完全替代钢筋，故钢筋绑扎这道繁琐的工序可以省掉。的工序可以省掉。SSWDramix 施工优势施工优势 最后，由于不用绑扎钢筋，所以在最后，由于不用绑扎钢筋，所以在混凝土地坪浇捣时，混凝土罐车可直接混凝土地

10、坪浇捣时，混凝土罐车可直接进入到浇捣位置采取直泻方式进行混凝进入到浇捣位置采取直泻方式进行混凝土浇筑，不必泵送，省掉了接泵管，同土浇筑，不必泵送，省掉了接泵管，同时浇筑速度可大大提高。加快施工速度。时浇筑速度可大大提高。加快施工速度。SSWDramix 佳密克丝钢纤维佳密克丝钢纤维同其他各类钢纤维比较同其他各类钢纤维比较 SSWDramix 钢纤维分类钢纤维分类SSWDramix 钢纤维分类钢丝切断法钢纤维分类钢丝切断法SSWDramix 佳密克丝钢纤维佳密克丝钢纤维-母材是优质盘条钢筋，母材是优质盘条钢筋，材料本身具有很高的纯净度要求，它的材料本身具有很高的纯净度要求，它的加工工艺是冷拉，从

11、直径加工工艺是冷拉，从直径6.5mm的盘条，的盘条，经过几十道拉拔工序，最后拉成直径经过几十道拉拔工序，最后拉成直径0.55mm或或1.05mm的钢丝，中间不经过的钢丝，中间不经过任何热处理。所以制成的钢纤维的抗拉任何热处理。所以制成的钢纤维的抗拉强度均超过强度均超过1100MPA。高抗拉强度的钢。高抗拉强度的钢纤维在混凝土中能充分分散应力，地坪纤维在混凝土中能充分分散应力，地坪裂缝将得到有效控制。裂缝将得到有效控制。钢纤维分类钢纤维分类SSWDramix 钢纤维分类钢板剪切法钢纤维分类钢板剪切法SSWDramix 剪切钢纤维剪切钢纤维-母材是钢板，通过刀具母材是钢板，通过刀具切断加工成型，由

12、于受到母材自身抗拉切断加工成型，由于受到母材自身抗拉强度的限制，所制成的钢纤维的抗拉强强度的限制，所制成的钢纤维的抗拉强度通常低于度通常低于380MPA。若在同样掺量的情。若在同样掺量的情况下，剪切型钢纤维在地坪中分散应力况下，剪切型钢纤维在地坪中分散应力的能力有限，故需增加钢纤维的掺量来的能力有限，故需增加钢纤维的掺量来达到设计要求。达到设计要求。钢纤维分类钢纤维分类SSWDramix 钢纤维分类铣削法钢纤维分类铣削法SSWDramix 铣销型钢纤维铣销型钢纤维-母材是钢锭，通过刀母材是钢锭，通过刀具铣销加工成型，由于受到母材自身抗具铣销加工成型，由于受到母材自身抗拉强度的限制，所制成的钢纤

13、维的抗拉拉强度的限制，所制成的钢纤维的抗拉强度高于强度高于600MPA。若在同样掺量的情况。若在同样掺量的情况下，铣销型钢纤维在地坪中分散应力的下，铣销型钢纤维在地坪中分散应力的能力有限，故需增加钢纤维的掺量来达能力有限，故需增加钢纤维的掺量来达到设计要求。到设计要求。钢纤维分类钢纤维分类SSWDramix 根据中华人民共和国建筑工业行业根据中华人民共和国建筑工业行业标准标准JG/T 3064-1999 钢纤维混凝土中第钢纤维混凝土中第3页有关钢纤维弯折性能测试方法：钢纤页有关钢纤维弯折性能测试方法：钢纤维应能经受沿直径为维应能经受沿直径为3mm钢棒弯折钢棒弯折90度度不断，佳密克丝钢纤维经试

14、验符合要求，不断，佳密克丝钢纤维经试验符合要求，而而剪切型及铣销型钢纤维很容易折断。型及铣销型钢纤维很容易折断。SSWDramix l佳密克丝钢纤维由水融性胶水粘结成排，佳密克丝钢纤维由水融性胶水粘结成排，在搅拌过程中运用二次分散的原理，使在搅拌过程中运用二次分散的原理，使钢纤维分散均匀，不解团。钢纤维分散均匀，不解团。l分散切断型钢纤维在搅拌过程中一定会分散切断型钢纤维在搅拌过程中一定会解团，且分散不均匀，从而影响钢纤维解团，且分散不均匀，从而影响钢纤维在混凝土中性能的发挥。在混凝土中性能的发挥。粘结成排的粘结成排的佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维钢纤维SSWDramix 粘结成排的

15、粘结成排的佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维钢纤维SSWDramix 粘结成排佳密克丝钢纤维粘结成排佳密克丝钢纤维SSWDramix 佳密克丝钢纤维在混凝土中的分布佳密克丝钢纤维在混凝土中的分布SSWDramix 佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维二次分散情况钢纤维二次分散情况成排钢纤维成排钢纤维均匀分布均匀分布单根钢纤维单根钢纤维快速分离快速分离SSWDramix 佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维分布情况钢纤维分布情况SSWDramix 粘结成排钢纤维与散纤维粘结成排钢纤维与散纤维SSWDramix 解团散纤维解团散纤维SSWDramix 佳密克丝佳密克丝钢纤维在混凝土中

16、的分布SSWDramix 掺量及长径比掺量及长径比与混凝土性能的关系与混凝土性能的关系SSWDramix 荷载变形曲线荷载变形曲线(RL-45/50-BN)RL-45/50-BN)l20 kg/m3Re,3=38fe,150=1,82 N/mm2K.U.Leuven(P.V.:R/28527-B96)SSWDramix 荷载变形曲线荷载变形曲线(RL-45/50-BN)RL-45/50-BN)l20 kg/m3Re,3=38fe,150=1,82 N/mm2l35 kg/m3Re,3=58fe,150=2,78 N/mm2 K.U.Leuven(P.V.:R/28527-B96)SSWDram

17、ix 荷载变形曲线荷载变形曲线(RL-45/50-BN)RL-45/50-BN)l20 kg/m3Re,3=38fe,150=1,82 N/mm2l35 kg/m3Re,3=58fe,150=2,78 N/mm2 l50 kg/m3Re,3=72fe,150=3,46 N/mm2K.U.Leuven(P.V.:R/28527-B96)SSWDramix 钢纤维特征钢纤维特征 L/D L/D 长径比长径比lRL-45/50-BN掺量=35 kg/m3长径比=45K.U.Leuven(P.V.:R/28527-B/96)(P.V.:R/28642/96)SSWDramix 钢纤维特征钢纤维特征 L

18、/D L/D 长径比长径比lRL-45/50-BN掺量：35 kg/m3长度=50 mm长径比L/D=45lRC-80/50-BN掺量：35 kg/m3长度=50 mm长径比L/D=80长径比长径比特征特征K.U.Leuven(P.V.:R/28527-B/96)(P.V.:R/28642/96)SSWDramix 在喷射混凝土项目中，国家规范对不同长径比钢纤维所对应的掺量作出如下规定：钢纤维长径比和掺量之间关系钢纤维长径比和掺量之间关系长径比404550556065707580最低掺量655040353025202020最低体积掺量0.830.640.510.450.380.320.250.

19、250.25SSWDramix 佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维特征钢纤维特征SSWDramix 长径比长径比 L/d 越大，混凝土性能越大，混凝土性能越好越好-钢纤维越长，就越难从混凝 土中拔出。-钢纤维直径越小，单位体积内分布的钢纤维就越多，分散性越好。Dramix钢纤维拥有较大长径比的产品，以保钢纤维拥有较大长径比的产品，以保证优良的性能证优良的性能。LdSSWDramix 佳密克丝佳密克丝佳密克丝佳密克丝 钢纤维主要产品钢纤维主要产品RC-65/60-BN L/D=65RC-80/60-BN L/D=80RC-65/35-BNZP305L/D=65SSWDramix 佳密克丝佳

20、密克丝佳密克丝佳密克丝 钢纤维特点钢纤维特点钢纤维特点钢纤维特点SSWDramix 钢纤维混凝土韧度值钢纤维混凝土韧度值ReSSWDramix 钢纤维混凝土韧度值钢纤维混凝土韧度值ReSSWDramix SF ConcreteSteelfibersAdvantages已长时间使用的设计软件已长时间使用的设计软件Dramix ProSSWDramix 钢纤维混凝土抗拉强度钢纤维混凝土抗拉强度 钢纤维混凝土抗拉强度计算公式钢纤维混凝土抗拉强度计算公式:-钢纤维混凝土的抗拉强度-素混凝土的抗拉强度式中:-钢纤维对钢纤维混凝土抗拉强度的影响系数-钢纤维含量特征值SSWDramix 钢纤维混凝土弯拉强度

21、计算公式钢纤维混凝土弯拉强度计算公式:钢纤维混凝土弯拉强度钢纤维混凝土弯拉强度-钢纤维混凝土的弯拉强度-素纤维混凝土的抗拉强度-钢纤维对钢纤维混凝土弯拉强度的影响系数式中:-钢纤维含量特征值SSWDramix 钢纤维类型型状混凝土等级冷拉两端端钩CF20-CF450.761.13CF50-CF801.031.25剪切直杆CF20-CF450.420.68CF50-CF800.460.75异型CF20-CF450.550.79CF50-CF800.630.93铣削弯钩CF20-CF450.700.92CF50-CF800.841.10&SSWDramix 钢纤维强度试验钢纤维强度试验纤维类型劈拉

22、强度劈拉强度/MPa 抗折强度抗折强度/MPa 抗剪强度抗剪强度/MPa 3天28天3天28天3天28天未掺1.994.424.625.295.026.62粘结成排钢丝型4.976.377.327.6910.0312.31铣削型4.295.355.296.459.510.45剪切型3.655.254.925.977.319.3SSWDramix 不同类型钢纤维韧度值之比较不同类型钢纤维韧度值之比较SSWDramix l对于粘结成排钢丝切断型钢纤维，其曲线的极限荷载和丰满程度远远大于另外两种钢纤维，说明不同类型钢纤维对于混凝土增强增韧机理也各不相同。l对于粘结成排钢丝切断型钢纤维而言：1）其长径

23、比较大，且粘结成排，在混凝土中分散均匀，钢纤维的作用点多。2）混凝土在受荷载作用时，纤维受控制的被拉直最后被拔出，在混凝土构件破坏断面上，纤维两端端钩均被拉直，无一发生断裂（钢丝型钢纤维具有极高的抗拉强度），故在构件变形过程中，钢纤维能吸收大量的能量，有效增加混凝土的强度，极大的提高混凝土的韧性。不同类型钢纤维韧度值之比较不同类型钢纤维韧度值之比较SSWDramix SF ConcreteSteelfibersAdvantages工业地坪(地基承载地坪、桩承地坪及无缝地坪)喷射混凝土(公路、铁路、地铁、水利等隧道)公路及桥面铺装层屋面港口码头机场跑道预制构件水坝结构及坝面修复军事 高强混凝土

24、佳密克丝佳密克丝 钢纤维钢纤维(Dramix)的应用的应用SSWDramix 工程实例工程实例水电工程水电工程1、二滩、龙滩、大朝山、天生桥、小湾、公伯峡、万家寨、拉西瓦、彭水、宜兴抽水蓄能等电站。2、甘肃西流水龙首二级面板坝钢纤维混凝土防渗抗裂应用。SSWDramix 龙首二级面板坝龙首二级面板坝SSWDramix 工程实例工程实例工业地坪工业地坪沈阳宝马项目沈阳宝马项目 沈阳华晨金杯项目沈阳华晨金杯项目 上海外高桥港区二期工程上海外高桥港区二期工程 GE通用塑料上海有限公司通用塑料上海有限公司GE东芝有机硅东芝有机硅 福州中华映像管厂福州中华映像管厂上海克虏伯不锈钢厂上海克虏伯不锈钢厂 青

25、岛宝钢钢材配送中心青岛宝钢钢材配送中心韩国现代汽车物流中心韩国现代汽车物流中心 广州本田汽车广州本田汽车苏州工业园区置地苏州工业园区置地 深圳万佳超市物流中心深圳万佳超市物流中心北京克莱丝勒汽车北京克莱丝勒汽车 北京奔驰汽车北京奔驰汽车SSWDramix 沈阳宝马汽车沈阳宝马汽车SSWDramix 青岛宝钢钢材配送中心青岛宝钢钢材配送中心 SSWDramix 工程实例工程实例公路、铁路隧道公路、铁路隧道1、云南大保、昆石、元磨，福建三明，山西候运、太长等高速公路。2、挪威世界第一长隧道、西康线秦岭隧道（亚洲第一、世界第二长山岭隧道）。SSWDramix 秦岭隧道秦岭隧道SSWDramix 工程

26、实例工程实例道路桥梁道路桥梁昆明曼谷高速公路红河大桥昆明曼谷高速公路红河大桥 广州市解放路大桥广州市解放路大桥山西省侯山西省侯-运线高速公路运线高速公路 山西省祁山西省祁-临线高速洪洞大桥临线高速洪洞大桥山东省寿光市弥河寒桥山东省寿光市弥河寒桥 福建省京福建省京-福高速公路株坑大桥福高速公路株坑大桥京京-福高速公路东新福高速公路东新/建国大桥建国大桥 秦秦-沈铁路台安大桥沈铁路台安大桥四川省绵四川省绵-广高速公路龙洞背广高速公路龙洞背、肖家坝大桥肖家坝大桥山西太旧高速公路路面山西太旧高速公路路面SSWDramix 太旧高速公路太旧高速公路SSWDramix 工程实例工程实例地铁管片地铁管片1、英法海底隧道、英国西斯罗机场、德国地铁、法国、意大利、新加坡等十几条地铁线路。2、目前国内的广州地铁试验走在北京、上海等其他城市的前面。SSWDramix 谢谢！谢谢！上海贝卡尔特二钢公司联系电话：上海贝卡尔特二钢公司联系电话：02150460610
