微机型防止电气误操作系统通用技术条件.docx

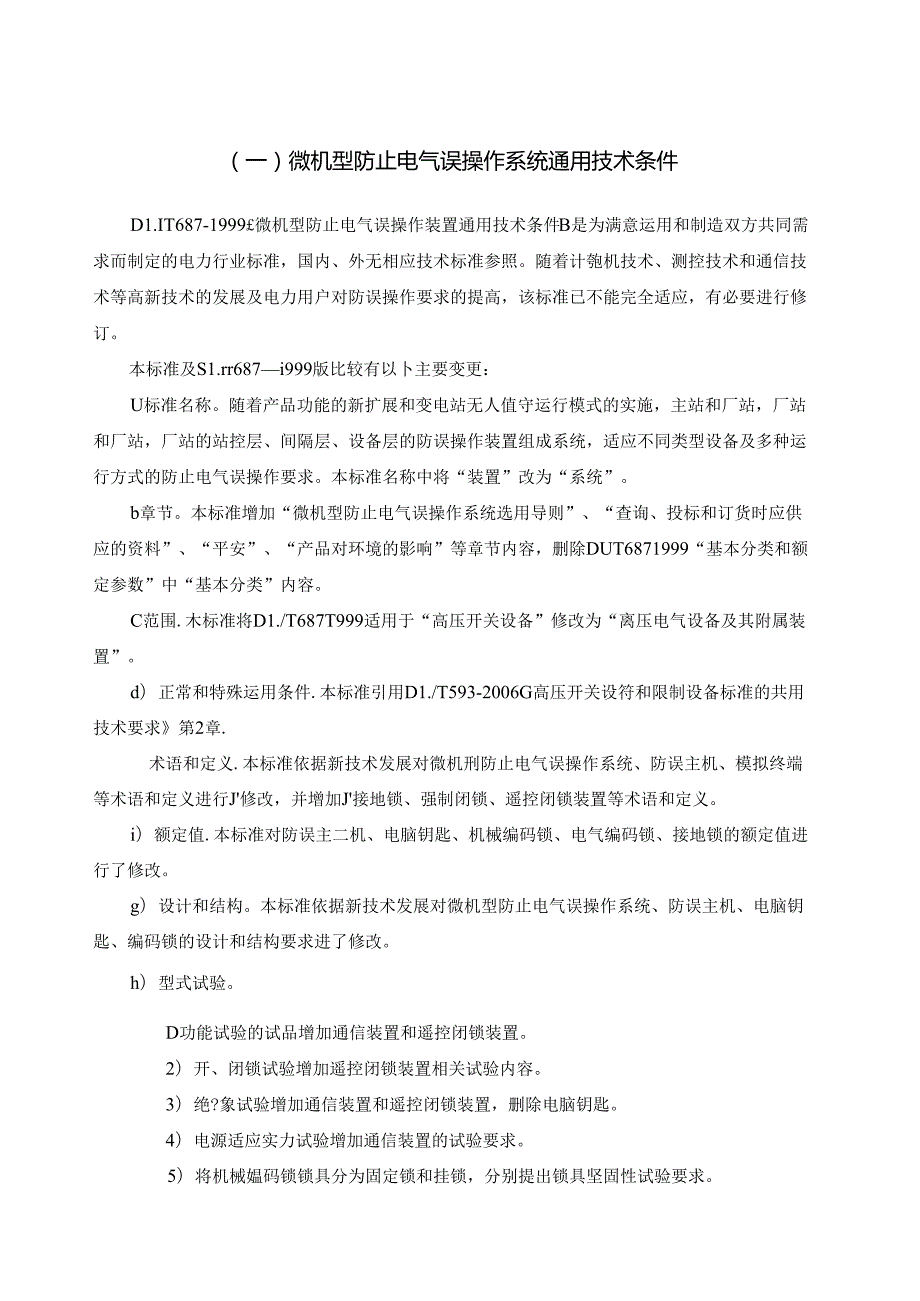

1、一）微机型防止电气误操作系统通用技术条件D1.IT687-1999微机型防止电气误操作装置通用技术条件B是为满意运用和制造双方共同需求而制定的电力行业标准，国内、外无相应技术标准参照。随着计匏机技术、测控技术和通信技术等高新技术的发展及电力用户对防误操作要求的提高，该标准已不能完全适应，有必要进行修订。本标准及S1.rr687i999版比较有以卜主要变更：U标准名称。随着产品功能的新扩展和变电站无人值守运行模式的实施，主站和厂站，厂站和厂站，厂站的站控层、间隔层、设备层的防误操作装置组成系统，适应不同类型设备及多种运行方式的防止电气误操作要求。本标准名称中将“装置”改为“系统”。b章节。本标

2、准增加“微机型防止电气误操作系统选用导则”、“查询、投标和订货时应供应的资料”、“平安”、“产品对环境的影响”等章节内容，删除DUT6871999“基本分类和额定参数”中“基本分类”内容。C范围.木标准将D1./T687T999适用于“高压开关设备”修改为“离压电气设备及其附属装置”。d）正常和特殊运用条件.本标准引用D1./T593-2006G高压开关设符和限制设备标准的共用技术要求第2章.术语和定义.本标准依据新技术发展对微机刑防止电气误操作系统、防误主机、模拟终端等术语和定义进行J修改，并增加J接地锁、强制闭锁、遥控闭锁装置等术语和定义。i）额定值.本标准对防误主二机、电脑钥匙、机械编码

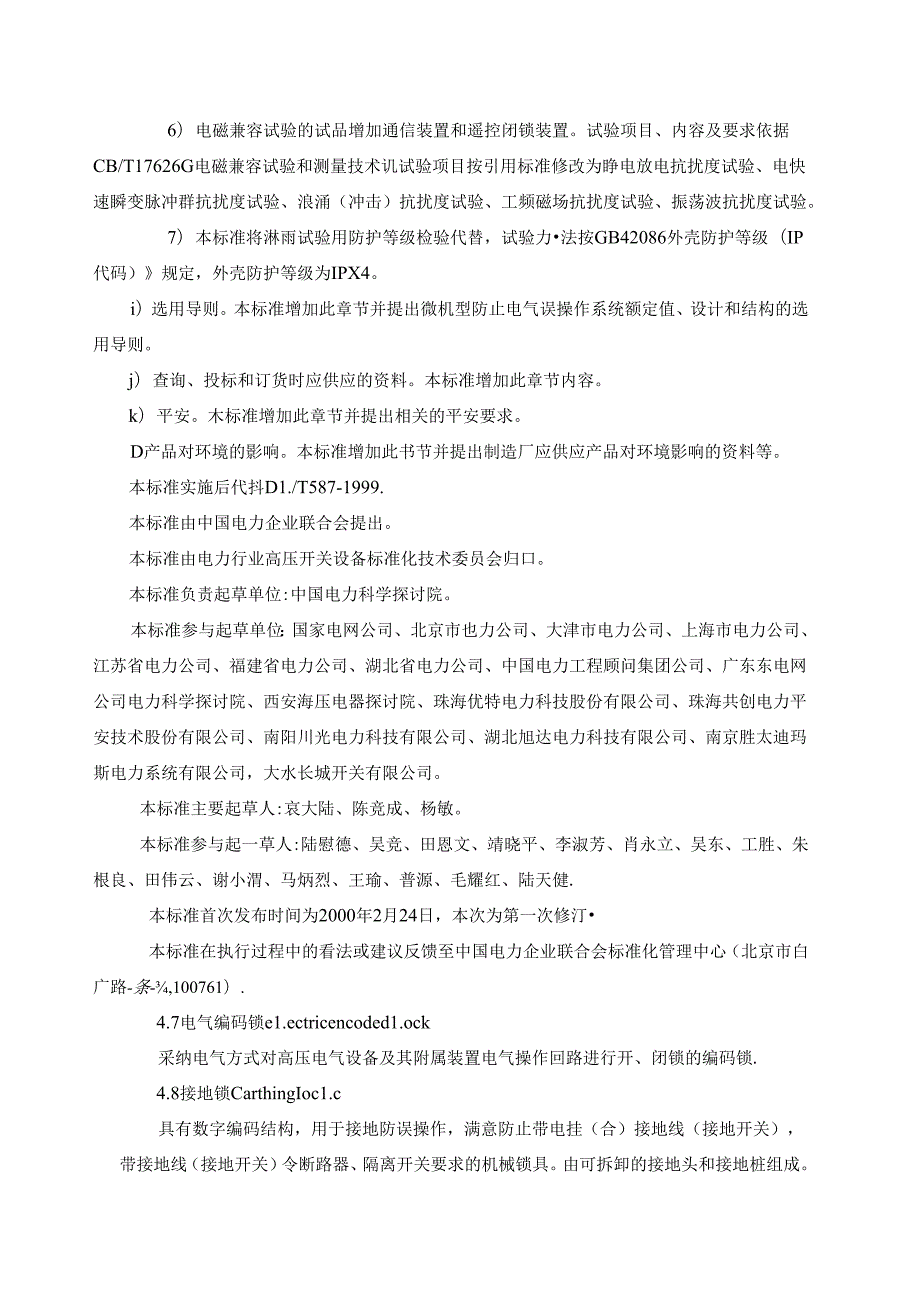

3、锁、电气编码锁、接地锁的额定值进行了修改。g）设计和结构。本标准依据新技术发展对微机型防止电气误操作系统、防误主机、电脑钥匙、编码锁的设计和结构要求进了修改。h）型式试验。D功能试验的试品增加通信装置和遥控闭锁装置。2）开、闭锁试验增加遥控闭锁装置相关试验内容。3）绝?象试验增加通信装置和遥控闭锁装置，删除电脑钥匙。4）电源适应实力试验增加通信装置的试验要求。5）将机械媪码锁锁具分为固定锁和挂锁，分别提出锁具坚固性试验要求。6）电磁兼容试验的试品增加通信装置和遥控闭锁装置。试验项目、内容及要求依据CB/T17626G电磁兼容试验和测量技术讥试验项目按引用标准修改为睁电放电抗扰度试验、电快速瞬变

4、脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、工频磁场抗扰度试验、振荡波抗扰度试验。7）本标准将淋雨试验用防护等级检验代替，试验力法按GB42086外壳防护等级（IP代码）规定，外壳防护等级为IPX4。i）选用导则。本标准增加此章节并提出微机型防止电气误操作系统额定值、设计和结构的选用导则。j）查询、投标和订货时应供应的资料。本标准增加此章节内容。k）平安。木标准增加此章节并提出相关的平安要求。D产品对环境的影响。本标准增加此书节并提出制造厂应供应产品对环境影响的资料等。本标准实施后代抖D1./T587-1999.本标准由中国电力企业联合会提出。本标准由电力行业高压开关设备标准化技术委员会归口。本

5、标准负责起草单位:中国电力科学探讨院。本标准参与起草单位：国家电网公司、北京市也力公司、大津市电力公司、上海市电力公司、江苏省电力公司、福建省电力公司、湖北省电力公司、中国电力工程顾问集团公司、广东东电网公司电力科学探讨院、西安海压电器探讨院、珠海优特电力科技股份有限公司、珠海共创电力平安技术股份有限公司、南阳川光电力科技有限公司、湖北旭达电力科技有限公司、南京胜太迪玛斯电力系统有限公司，大水长城开关有限公司。本标准主要起草人:哀大陆、陈竞成、杨敏。本标准参与起一草人:陆慰德、吴竞、田恩文、靖晓平、李淑芳、肖永立、吴东、工胜、朱根良、田伟云、谢小渭、马炳烈、王瑜、普源、毛耀红、陆天健.本标准首

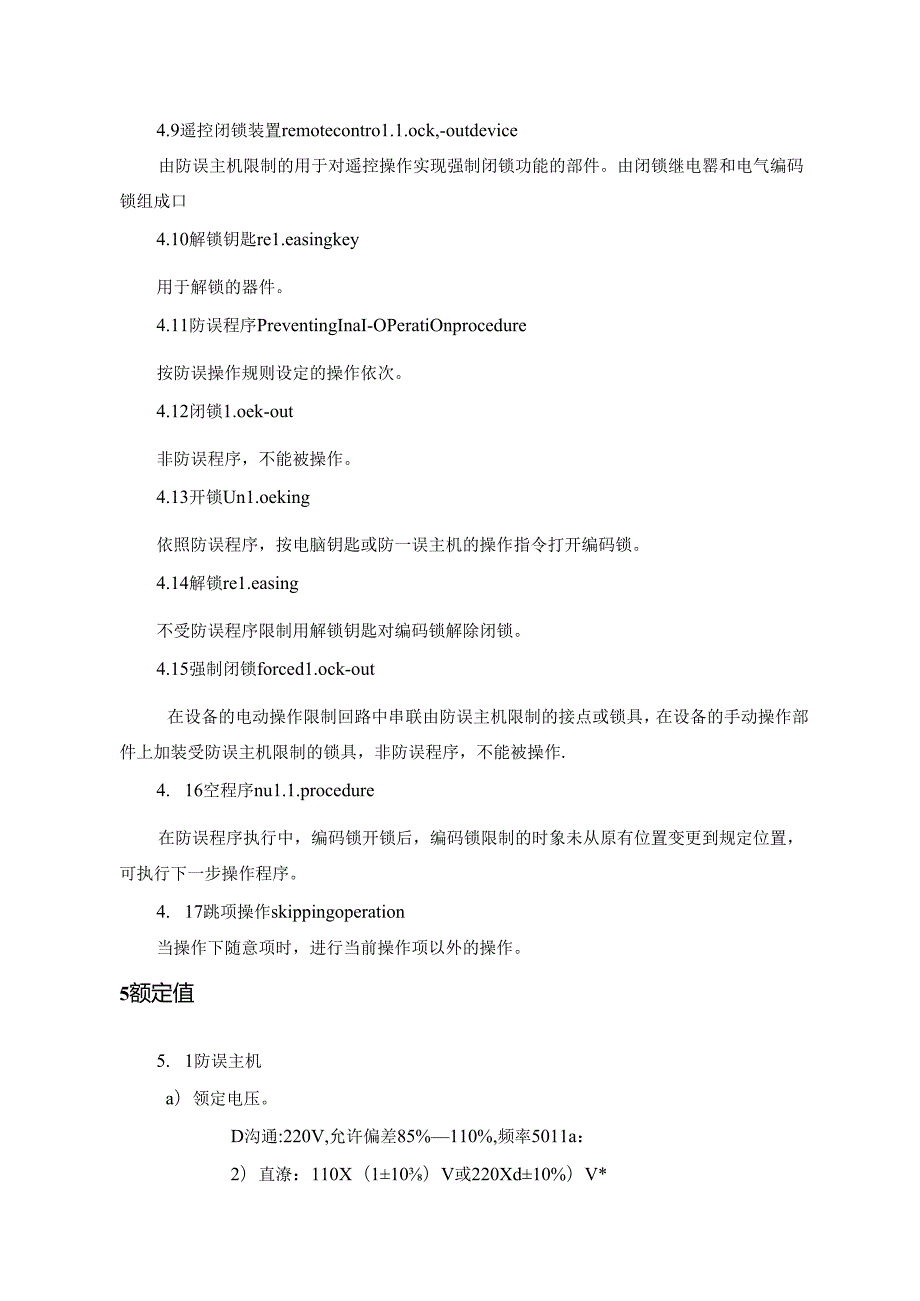

6、次发布时间为2000年2月24日，本次为第一次修汀本标准在执行过程中的看法或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路-条-,100761）.4.7电气编码锁e1.ectricencoded1.ock采纳电气方式对高压电气设备及其附属装置电气操作回路进行开、闭锁的编码锁.4.8接地锁CarthingIoc1.c具有数字编码结构，用于接地防误操作，满意防止带电挂（合）接地线（接地开关），带接地线（接地开关）令断路器、隔离开关要求的机械锁具。由可拆卸的接地头和接地桩组成。4.9遥控闭锁装置remotecontro1.1.ock,-outdevice由防误主机限制的用于对遥控操作实现强

7、制闭锁功能的部件。由闭锁继电罂和电气编码锁组成口4.10解锁钥匙re1.easingkey用于解锁的器件。4.11防误程序PreventingInaI-OPeratiOnprocedure按防误操作规则设定的操作依次。4.12闭锁1.oek-out非防误程序，不能被操作。4.13开锁Un1.oeking依照防误程序，按电脑钥匙或防一误主机的操作指令打开编码锁。4.14解锁re1.easing不受防误程序限制用解锁钥匙对编码锁解除闭锁。4.15强制闭锁forced1.ock-out在设备的电动操作限制回路中串联由防误主机限制的接点或锁具，在设备的手动操作部件上加装受防误主机限制的锁具，非防误程序

8、不能被操作.4. 16空程序nu1.1.procedure在防误程序执行中，编码锁开锁后，编码锁限制的时象未从原有位置变更到规定位置，可执行下一步操作程序。4. 17跳项操作skippingoperation当操作下随意项时，进行当前操作项以外的操作。5额定值5. 1防误主机a）领定电压。D沟通:220V,允许偏差85%110%,频率5011a：2）直潦：110X（110）V或220Xd10%）V*b）开关信念量:2n（n212.n为整数）。5. 2模拟终端用于模拟屏的动作元件寿命250OOO次。5. 3电脑钥匙a）额定电压:UDCW24Vb）次接收操作票项数：21000。C）内存容量：21

9、024KB。X220X（1.10%）V,h）通信端口数量：以太网接口22个。5.5机械编码锁a）编码位：2n（n212,n为整数）。b）寿命：10Ooo次。5.6电气编码锁a）编码值：2n（n伯12,n为整数）.b）额定电压。1)沟通:220V,允许偏差85%100%,频率50Hz;2)直流.：110X(110%)V或220X(1.h10%)Vec）额定电流：1、2.5、5A.12011un2e）编码值:2n（n212,n为整数）。5.8遥控闭锁装置a）额定电压。D沟通:220V,允许偏差85%-HoM,频率50HZ：2）直流.：110X（110%）VJc220X（1.10%）Vob）闭锁点数

10、2n（n212,n为整数几由闭锁节点寿命：10000次。5.9解锁钥匙寿命：10000次。6设计和结构6.1微机型防止电气误操作系统61.1总体要求微机型防止电气误操作系统应实现主站和厂站，厂站和厂站的站控层、间隔层、设备层强制闭锁功能，适用不同类型没备及各种运行方式的防误要求。微机型防止电气误操作系统的设计应不影响相关电气设备正常操作和运行，在允许的正常操作力、运用条件或振动卜不影响其保证的机械、电气和信息处理性能。微机型防止电气误操作系统应运用单独的电源回路。在其他电气设备或系统故障时，仍可实现防误闭锁功能。微机型防止电气误探作系统的防误规则及数据应单独编制，并可打印校验。6.1.2功能

11、a）具有防止误分、误合断路器，防止带负荷分、合隔离开关，防止带电挂（合）接地线（接地开关），防止接地线（接地开关）合断路器、陶.离开关，防止误入带电间隔等防误功能。b）对正确模拟、生成、传递、执行和管理操作票0C）对正确采集、处理和传递信息。d）符合防误程序的正常操作应顺当开锁且无空程序，误操作应闭锁并有光、声音或语音报瞥。声音和语音报警在距音响源50Cm处应不小于45db,光报警应明显可见。e）具有电磁兼容性。D内存应满全部操作任务的要求。时具有就地操作及远方遥控操作的强制闭锁功能h）具有检修状态卜的防止误入带电间隔功能。D具有及高压带电显示装置的接口。j）具有对时和自检功能。6.1.3结构

12、a）产品的零部件应装配坚固，焊点无虚焊，运动部件应敏捷、牢靠;。b）额定参数及结构相同的部件应具有互换性。C）除本标准外另有规定，微机防止电气误操作系统的各元件应遵循其各自的标准.d）材料应满村长期工作和运用条件的要求。6.1.4绝缘水平接线端了对地应耐受工频电压2000V、111in,无闪络击穿。注:Edr运用了电子元件，这部分的耐压试脸可按制造厂和用户问的协议，采纳不同的试脸程序和数值.6.1.5外观产品表面不应损伤、变形和污染，表面涂镀匚应匀称，不应起泡、龟裂,脱落和磨损,金属零部件不应锈蚀和损伤，人体可能接触的部位不应有毛剌或尖角.6.2防误主机6.2.1总体要求产品技术要求应符合GB

13、/T9813规定6.2.2功能7.10.6振荡波抗扰度试脸试验方法接GB/T17626.12进行,试验等级为3级:差模电压1.OkV,共模电压2.5kV,振荡频率IMHz.7.11环境试验7.11.1一般要求试品为防误主机、模拟终端、电脑钥匙、通信装置、各种编码锁、接地锁和通控闭锁装置.试脸时按试品实际安装在户内或户外不同状况分别进行。试验时,按7.2,3、7.4.1和7.5的规定进行初始和母终检测,最终检测前,纪原时间为2h.其中7.4J信息传递各1次，7.5对各种编码领操作1次。防误系统应工作正常,锁具应开、闭锁牢靠。特殊运用条件按D1./T593-2006中2.2的规定。7.11.2低温

14、试验将试品置于低温试验箱中，试验方法按GB/T2423.1进行，试验要求见表表2低温试验要求IfeIJ温度r工作状Ai便起时间h中间枪ft.要求PP外电*Ift-5-15.TS-10.-25.-30-40-15.-2S.-35通电2防识系统或工作正伊帔具应开MM11JWMiS-S不电16a中初收酒在试验站东航技7.4.1ft7.5道行.其中7.4.1信息传递各I次.7.J对外钟公外核操作I次.7.11.3高温试验将试品置十高温试验箱中，试脸方法按GB/T2423.2进行，试验要求见表表3高温试验要求项温度C工作状保斌I时中间检目态间测要求hI作55通电2防误系统应工作正常，锁具应开、闭锁牢靠储

15、JS70不通电16中间检测在试验结束前按7.4.I和7.5进行.其中7.4.1信息传递各I次，7.5对各种编码锁操作1次7.11.4交变湿热试验符试品巴于交变湿热箱中，试脸方法按GB/T2423.4进行。试验要求见图1,严酷度为2天。在交变湿热的其次个高温高湿期，试品通电2h进行交变湿热工作试验，在此期间的的中间检测按7.4.1H1.7.5进行。其中7.4.1信息传递各1次，7.5对各种编码锁操作1次。防误系统应工作正常，锁具应开、闭锁牢靠。交变湿热试验结束后还应通过7.6规定的绝缘试验相对湿度95C高温40C24h（1天）图1交交程焦试3要求7.12防护等级检验试品为在户外工作的编码锁、接地

16、锁和兼具户内、外运用的电脑钥匙.试验按GB4208进行，外壳防护等级为IPXM试脸后，锁具和电脑钥匙内部不应有积水,电脑钥匙显示屏应正常显示。按7.5对编码锁和接地锁各操作1次，应工作正常.7.13跌落试验将试品除去运输包装,可保留正常运用的防护措施（如皮套），放置高度为1.2m按试品X.Y,Z三个相互垂直的方向，选择装有示屏、按钮、开锁机构等的最不利而朝下，自由跌落至水泥地面。每个方向试验次。试验后试不应有表面开裂、原件损伤现彖，按7.5任选三个编码锁对银个编码锁操作1次，应工作正常。7.14短时和峰值耐受电流试验忒品为接地锁。将试品接入试验回路中，试验力一法按D1./T593的规定进行。试

17、验值如下。a）额定短时耐受电潦（有效值）:8Kb）额定峰值耐受电流（峰值）:2OKAC）额定短路持续时间:3,4s.试品在试验后，接地头不得弹出，并能正常操作。7. 15长掰试验试验方法按GB/T2423.16的规定，用户及制造厂协议进行。8. 16部雾试验试验方法按GB/T2423.17的规定，用户及制造厂协议进行。7. 17沙尘试验送验方法按GB/T2423.37的规定，用户及制造厂协议进行。8出厂试脸出厂试验的目的是为了检出材料和制造上的缺陷，不应损伤忒品的性能和牢靠;性。出厂试验应在制造厂任一合适的场所对每套成品进行。依据协，任一项出厂试验均可在现场进行。出厂试验项目包括：a）外观及结

18、构检查（见7.2）.b）模拟操作试验（见7.3）oC）功能验证试验（见7.4）0开、闭锁试验（见7.5）oe）工频耐压试验（见7.6.3）。D电源适应实力试效（见7.7）。9微机型防止电气误操作系统选用导则9.1一般规定选择微机防误系统的要点是确定运行条件对产品的功能要求以及最符合这些要求的产品结构型式和组成。这些要求应考虑到适用的法规和用户的平安规程。9. 2额定值的选择对于给定的运行力方式，选用微机型防误系统时，其各元件的额定值应满意正常条件及电气设备或系统故障条件下的要求.额定值的选择应符合本标准规定，并应考虑到当前运行方式的特点及将来发展。微机型防误系统各元件的额定值在本标准第5章中给

19、出.10. 3设计和结构的选择选择微机型防误系统时，除则上凡压电气设备及其附属装理全部可能造成误操作的部位,操作方式无论远方或就地,均应实现机械或电气的强制闭锁功能.微机型防误系统应牢赤、简洁，操作和维护便利，尽可能不增加正常操作和事故处理的困难性。对于断路器或电动操作的隔离开关和接地开关，电气闭锁同路中不应运用重动继电器，应干脆运用断路器或隔离开关和接地开关的协助接点。作为微机型防误系统的补充，亢实行加装高压带电显示闭锁装置等技术措施,协助实现强制闭锁功能。io查询、订货和投标时应供应的资料11. 1杳询和订货时应供应的资料在杳询或订购微机型防误系统时，隹询或订购方应供应下列资料：a）系统的

20、特征。系统概况，系统运行、管理模式，如主站、厂站规模,电压等级，次系统接线图，有人值守或无人值守。b）不同丁本标准规定的运用条件（见本标准第3章）.,最高和最低四周空气温度，全部超过止常值的运行条件或影响设备良好运性的条件，如异样地暴露于蒸汽、潮气、烟雾、易爆气体、过量的灰尘或烟雾中，热粕射（如日照）等。C）高压电气设备及其附网装置的特性。D需闭锁的高压电气设备及其附属装置的型号和名称：2）操动机构类型及其操作方式。d）防误闭锁系统配置要求。D模拟终端的类型；2）防误主机的类型，如嵌入式防误主机、计算机（工作站）和服务涔等；3）闭锁要求及锁具类型，如采纳固定锁和/或挂锁，锁具类型为机械编码锁、

21、电气编码锁、接地锁、遥控闭锁装置或其中某几类；4）主站及厂站的通信设备；5）及其他系统通信接口要求；6）其他配置要求；7）系统设备配置清单。除以上项目外，包询方应列出可能影响到投标和订货的各种状况，如特殊的装配和安装条件。假如要求进行特殊的型式试验，应供应有关资料。12. 2投标时应供应的资料投标时，制造厂应采纳文字叙述和图形的方式给出下列资料：a）型式试脸报告。如用户要求，供应鉴定报告及资料“b）微机型防误系统的配置“C）微机型防误系统的特性及功能,如：1、结构及功能说明：2、各部件技术性能说明：3、闭锁方案：4、最大外形尺寸及安装方式；5、最重运输单元的质盘：6、运输和安装的工具；7、安装

22、规程；8、运行和维护说明书。d）用户订购的设备及应汀购的备件清单。11运输、储存、安装、运行和维护规则11. 1一股规定制造厂应供应微机型防误系统运输、储存、安装、运行和维护的说明书。运输、储存、安装、运行和维护均应按制造厂说明书的规定进行。运输和储存说明书应在交货前的适当付间供应，安装和维护说明书最退应在交货时供应.本标准不行能详尽地列出各种不同型式微机型防误系统的全部规则，但制造厂供应的说明书应给出11.211.5所列资料。13. 2运输、储存和安装时的条件假如在运输、储存和安装时不能保证订货合同中规定的运用条件（如湿度和湿度），制造厂同用户应订立特地的协议。为了在运输,储存和安装中及通电

23、前爱护绝缘，防止其由于雨、雪或凝露等而吸潮，应实行特地的预防措施。运输中的振动也应予以考虑.时此应给出合适的规定。U.3安装对各种型式的微机型防误系统，制造厂所供应的说明至少应包括下列内容。13.3. 1总装图若微微机型防误系统是拆装发运的，全部的运输单元都要清晰地加以标记，应伴同微机到防误系统起供应总装图和安装在高乐电气i殳备及其附属装置上的位置示意图。Ib3,2安装微机型防误系统安装说明书应包括定位、基础及相关要求的说明，以便能完成现场打算工作。雌件质量超过100kg时（如仪式模拟终端）应做出说明，并给出所需专用起吊设备和起吊位置的资料。11 .3.3连接应有防止因连接在高压电气设备及附属

24、装置上而产生过热和（和限制设不必要应力的说明供应所需适当电气间隔的建议：连接（如有）包括：aJ电缆的连接。h）编码锁的连接。c）接地锁的连接。d）遥控闭锁装置的连接。12 .3.1安装竣工检验微机防误系统安装完毕I1.全部连接完成后，应进行检杏和忒验，制造厂应供应检查和试验的说明。这些说明应包括：a）为了能够正确地运行，建议进行现场试验项目的消堆。b）为了达到正确地运行，可能须要进行调推的程序。C）为了帮助将来做出维护的确定，建议进行并记录的有关测量项F1.12.1 圾终检查和投运的说明。12.4 运行制造厂给出的说明应包括下列资料：a）通用说明，特殊是微机型防误系统特性和运行的技术说明，应运

25、用户能够允分了解所涉及的原理。b）平安性能以及电脑钥匙和锁具的操作说明。c）及运行有关的，为了对微机型防误系统进了了操代、隔离、接地、维护和试验等工作的说明.12.5 维护11.5. 1一般规定制造厂应供应安排修理时间的评估及应遵循的维护说明，常见故隙及处理方法，设招不检修的操作次数、时向或其他合适的判据，以及在达到操作次数、时间后,应对微机型防误系统的哪些部件进行检修.制造厂应供应维护检修的项目、方法及须要更新的建议。制造厂供应的说明还应包括11.5.211.55所列内容。11.5.2 润滑涧滑油和涧滑脂的质量要求，润滑周期耍求。11.5.3 1.5.3防污染和腐蚀各功能元件清沾和防腐蚀方法的有关说明.11.5.4 备件和材料制造厂应给出备件和材料清单，用户可按所列备件和材料进行储备。11.5.5 专用工具如有拆装和检修专用工具,制造厂应供应专用工具清单。12平安仅当微机型防误系统符合本标准规定及适用法规和用户平安规程,按有关要求运输、储存和安装，并按制造厂的说明书运用和维护时，它才能够平安地工作。通常只有指派的人员才可以接近高压电气设备及其附属装置，进行微机型防误系统的操作。13产品对环境的影响制造厂应供应有关微机型防误系统对环境影响所需的资料。制造厂应对产品中有关部件不同材料的运用寿命和拆除程序蜴予必要的指导，对再循环运用的可能性赐予必要的说明。
