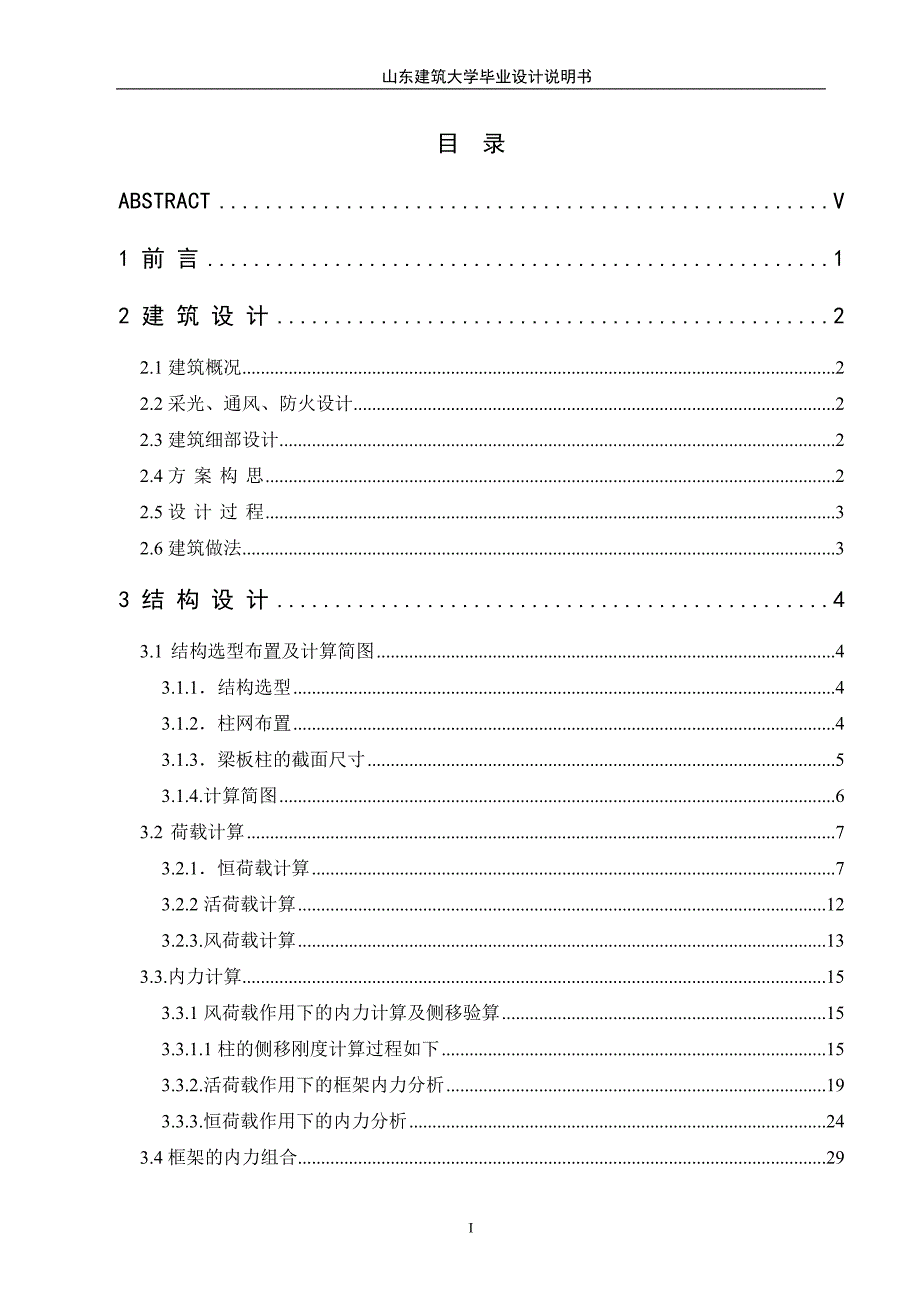

1、山东建筑大学毕业设计说明书目 录ABSTRACTV1 前 言12 建 筑 设 计22.1建筑概况22.2采光、通风、防火设计22.3建筑细部设计22.4方 案 构 思22.5设 计 过 程32.6建筑做法33 结 构 设 计43.1 结构选型布置及计算简图43.1.1结构选型43.1.2柱网布置43.1.3梁板柱的截面尺寸53.1.4.计算简图63.2 荷载计算73.2.1恒荷载计算73.2.2活荷载计算123.2.3.风荷载计算133.3.内力计算153.3.1风荷载作用下的内力计算及侧移验算153.3.1.1柱的侧移刚度计算过程如下153.3.2.活荷载作用下的框架内力分析193.3.3.

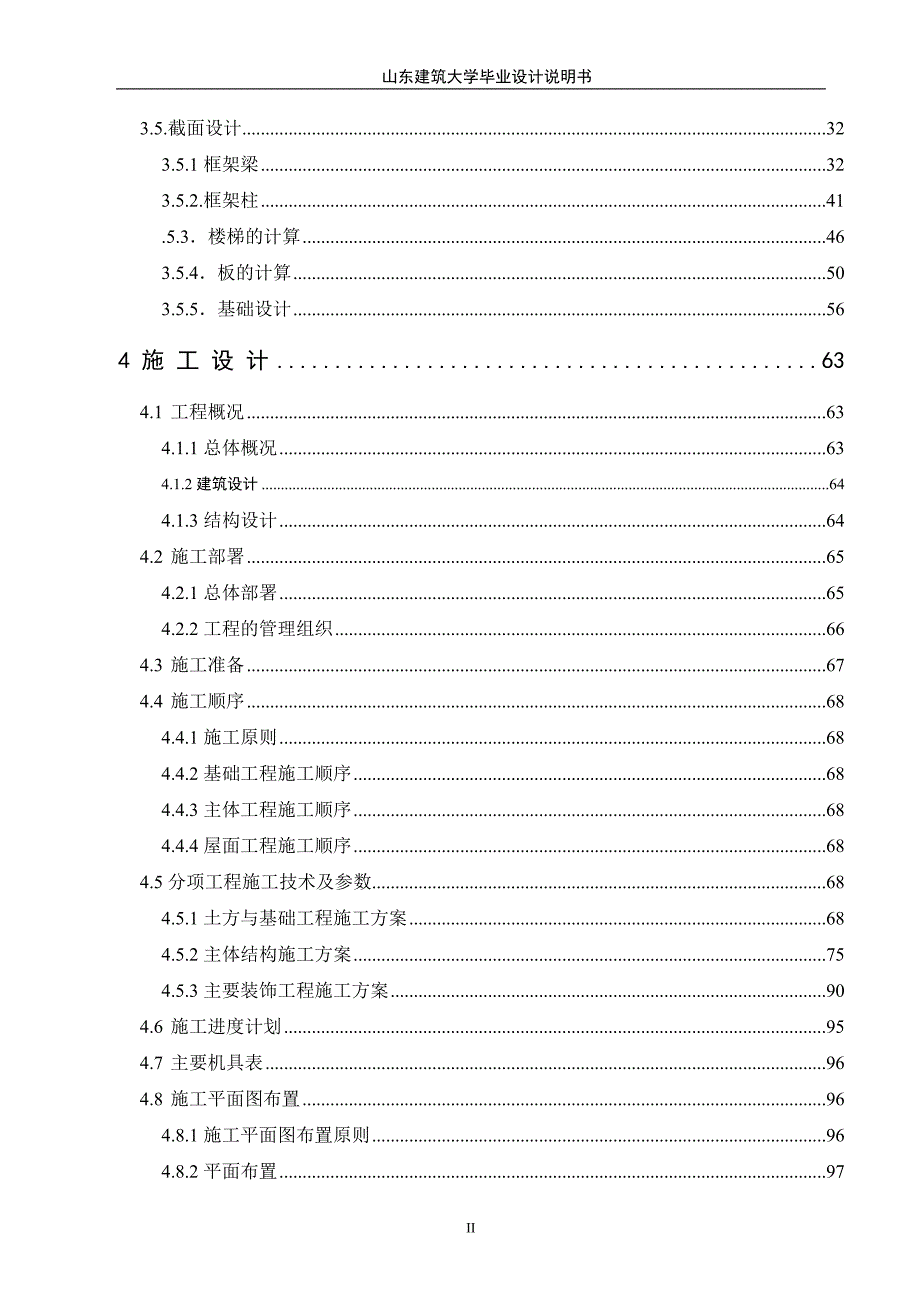

2、恒荷载作用下的内力分析243.4框架的内力组合293.5.截面设计323.5.1框架梁323.5.2.框架柱41.5.3楼梯的计算463.5.4板的计算503.5.5基础设计564 施 工 设 计634.1 工程概况634.1.1总体概况634.1.2建筑设计644.1.3结构设计644.2 施工部署654.2.1总体部署654.2.2工程的管理组织664.3 施工准备674.4 施工顺序684.4.1施工原则684.4.2基础工程施工顺序684.4.3主体工程施工顺序684.4.4屋面工程施工顺序684.5分项工程施工技术及参数684.5.1土方与基础工程施工方案684.5.2主体结构施工方
3、案754.5.3主要装饰工程施工方案904.6 施工进度计划954.7 主要机具表964.8 施工平面图布置964.8.1施工平面图布置原则964.8.2平面布置974.9 施工措施984.9.1安全技术措施984.9.2文明施工措施1004.9.3雨季施工措施102谢 辞108参考文献109摘 要本文为办公楼设计计算书。本地区抗震设防烈度为6度,场地类别为II类场地。主导风向为东南,基本风压0.4KN/M。楼、屋盖均采用现浇钢筋混凝土结构。本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。本设计在确定框架布局之后,
4、先进行了层间荷载代表值的计算,用D值法求出风荷载的作用,接着用弯矩二次分配法计算出竖向荷载(恒载及活荷载)作用下的结构内力,并找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算。楼板采用弹性理论设计,并进行柱下独立基础的配筋设计。 整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。总之,适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。
5、 本设计的特点之一,运用了大学四年所学过的很多理论,计算中多种计算方法得到体现,如D值法,弯矩分配法,分层法等,使自己掌握了多方面的知识。 关键词: 框架结构,荷载计算,内力计算,内力组合,计算配筋ABSTRACTA building of office building was designed in this paper. this local earthquake resistance fortification intensity is 6 degrees, the location category is II kind of location.Leading wind direct
6、ion for southeast, basic wind pressure 0.4KN/M. the room cover use the cast-in-place reinforced concrete structure. This design implementation “practical, safe, is economical, is artistic” the principle of design.According to the architectural design standard, considered earnestly affects the design
7、 each factor.According to structure and building overall and detail relations. This design after determination frame layout, has carried on the level first the load generation of tabular value computation, extracts the wind load with the D value law the function, then uses the bending moment two met
8、hods of distribution to alculate the vertical load (dead load and live load) under the function structure endogenic force, and discovers most disadvantageous group of or a several group of endogenic force combination. Selects the safest result computation to match the muscle and to draw a chart.In a
9、ddition has also carried on in the structure plan room the staircase design.Has completed the even platen, the carriage board, component and so on platform Liang endogenic forces and matches the muscle computation and the construction drawing plan.Carried on to the floor has matched the muscle compu
10、tation.The elastic theory was used for calculating slab.In addition,the single-foundation and combined foundation were designed. The entire structure in the design process, the strict deference related specialized standard request, the reference correlation data and the related newest national stand
11、ards standard, carries on the synthesis comprehensive scientific nature consideration to design each link.In brief, is suitable, the security, the economy, easy to operate is this design principle.Designs the reasonable feasible construction structure plan is the scene construction important basis.
12、The advantage in this design was that many theories studied in university in four years was used.The many kinds of computational methods was manifested in the computation,like D-method,the moment assignment-method,delamination and so on,so which caused myself to grasp the various knowledge. Key word
13、 The portal frame construction, the load computation, the endogenic force computation, the endogenic force combination, the computation matches the muscle.1081 前 言毕业设计是大学本科教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。通过毕业设计,可以将以前学过的知识重温回顾,对疑难知识再学习,对提高个人的综合知识结构有着重要的作用。通过毕业设计,使我们在资料查
14、找、设计安排、分析计算、施工图绘制、口头表达等各个方面得到综合训练,具备从事相关工作的基本技术素质和技能。目前,我国建筑中仍以钢筋混凝土结构为主,钢筋混凝土造价较低,材料来源丰富,且可以浇筑成各种复杂断面形状,节省钢材,承载力也不低,经过合理设计可以获得较好的抗震性能。今后几十年,钢筋混凝土结构仍将活跃在我国的建筑业上。框架结构体系的主要特点是平面布置比较灵活,能提供较大的室内空间,对于自选商场类楼房是最常用的结构体系。多层建筑结构的设计,除了要根据建筑高度、抗震设防等级等合理选择结构材料、抗侧力结构体系外,要特别重视建筑体形和结构总体布置。建筑体形是指建筑的平面和立面;结构总体布置指结构构件
15、的平面布置和竖向布置。 建筑体形和结构总体布置对结构的抗震性能有决定性的作用。毕业设计的三个月里,在指导老师的帮助下,经过查阅资料、设计计算、论文撰写以及图纸绘制,加深了对规范等相关内容的理解,巩固了专业知识,提高了综合分析、解决问题的能力。并熟练掌握了AutoCAD和结构设计软件PKPMCAD,基本上达到了毕业设计的目的与要求。框架结构设计的计算工作量很大,在计算过程中以手算为主,后面采用建筑结构软件PKPMCAD进行电算,并将电算结果与手算结果进行了误差分析对比。由于自己水平有限,难免有不妥和疏忽之处,敬请各位老师批评指正。2 建 筑 设 计2.1建筑概况本工程山东银座物流园办公楼为四层钢
16、筋框架结构体系,建筑面积约3600m2,建筑物平面为矩形。标准层高3.9m,室内外高差0.45m,其它轴网尺寸等详见平面简图。建筑等级:耐火等级为级抗震等级为四级设计使用年限50年2.2采光、通风、防火设计1.采光、通风设计在设计中选择合适的门窗位置,取得良好的效果以便于通风。2.防火设计本工程耐火等级为二级,建筑的内部装修、陈设均应做到难燃化,以减少火灾的发生及降低蔓延速度,公共安全出口设有两个,可以方便人员疏散。楼梯间应采用封闭式,防止烟火侵袭。在疏散门处应设有明显的标志。各层均应设有手动、自动报警器及高压灭火水枪。2.3建筑细部设计1、建筑热工设计应做到因地制宜,保证室内基本的热环境要求
17、发挥投资的经济效益。2、建筑体型设计应有利于减少空调与采暖的冷热负荷,做好建筑围护结构的保温和隔热,以利节能。3、采暖地区的保温隔热标准应符合现行的民用建筑节能设计标准的规定。4、室内应尽量利用天然采光。1.1 2.4方 案 构 思设计采用目前国内通用的钢筋混凝土结构。本设计为总体规划中的单体建筑,设计中充分考虑到总体规划提出的要求、建筑高度、抗震设防烈度和周围环境的关系,确定本结构为规则有序的板式结构,建筑平面布置简单、规则、对称、长宽比不大,对抗震有利,结构具有较好的整体性;同时考虑到结构不同使用功能的需求,建筑平面布置较为灵活,可以自由分割空间,选用框架结构;立面注意对比与呼应、节奏与
18、韵律,体现建筑物质功能与精神功能的双重特性。2.5设 计 过 程建筑设计根据建筑用地条件和建筑使用功能、周边城市环境特点,首先设计建筑平面,包括建筑平面选择、平面柱网布置、平面交通组织及平面功能设计;其次进行立面造型、剖面设计;最后设计楼梯和卫生间。本设计满足建筑单位的使用要求,技术措施合理,同时,通风、采光、消防等技术指标均满足相应的规范和规定。2.6建筑做法1屋面做法:防水、保温层:60mm厚现场喷涂硬质发泡聚氨脂;找坡层:1:8水泥膨胀珍珠岩找坡2%最薄处40厚;结构层:140mm厚钢筋砼屋面板。2楼面做法:地面:10厚铺地砖; 结构层:140现浇砼板。3墙体做法:内墙:喷涂料;7厚1:
19、0.3:3 水泥石灰膏砂浆抹面压实抹光;8 厚1:1:6 水泥石灰膏砂浆扫毛;8厚1:3 水泥石灰砂浆打底扫毛;加气混凝土界面处理剂一道。外墙:7厚1:2.5水泥浆抹面; 9厚1:1:6水泥石灰膏砂浆找平扫毛; 7厚1:3 水泥砂浆打底扫毛; 素水泥界面处理剂一道。图2.1标准层平面图3 结 构 设 计3.1 结构选型布置及计算简图3.1.1结构选型 本工程选用钢筋混凝土框架结构 选择此结构的原因:由设计任务书中的要求,要求建筑物内部使用空间能灵活分割,采用框架结构即可最大限度的满足任务书中的要求。钢筋混凝土框架结构体系,结构整体性好,抗震性能好。3.1.2柱网布置 图3.1 柱网布置图3.1
20、3梁板柱的截面尺寸3.1.3.1梁a框架梁:横向AB跨,CD跨L=7800mm 梁高 h=(1/12-1/18)L=(434-650)mm取h=600mm梁宽b=(1/3-1/2)h=(200-300)mm 取b=300mmBC跨L=2700mm取400mm取b=300mm纵向梁高h取500mm,b取250mmb次梁 :为交接布置钢筋方便通常取次梁高度比主梁小50mm可取次梁尺寸:b h=250450 mm3.1.3.2 板跨L=4800 通常取板厚h=(l/45-l/35)=(107-138)mm此处板厚取h=140mm3.1.3.3 柱柱的尺寸根据轴压比公式确定=N/fcbha.边柱,q
21、取13kN/m2=0.9 , fc=14.3 N/mm2A1=7.86.6/2=25.74 m2N1= A1q=25.7413=344.62KN设计值N1=1.25N1n=1.25344.624=1673.1 kN柱截面面积 A=N/fc=130000 mm2则b=h=361mm取柱截面尺寸为bh=400400mmb.中柱:A2=4.8(2.4+3.3)=27.36 m2N2=A2q=27.3613=355.68KN设计值N=1.25N2n=125355.684=1778.4 KN则柱截面积 A= N/fc=138181 mm2则b=h=371.7mm取柱的截面尺寸为bh=400400mm3.
22、1.4.计算简图结构计算简图如图所示,室内外高差为450mm,根据地质资料确定基础顶面离室外地面为600mm。因此求得底层计算高度为0.5+0.45+3.9=4.95m。各梁柱构件的线刚度比经过计算后列于图中其中在求梁截面惯性矩时考虑到现浇楼板的作用,取I=2Io(Io为不考虑楼板翼缘作用的梁截面惯性矩)。梁AB跨ib=2 Ec(1/12) 0.30.63 /7.8=13.8BC跨ib=2 Ec(1/12) 0.30.43 /2.7=11.9上部各层柱ic=Ec(1/12) 0.40.43 /3.9=5.47底层柱ic=Ec(1/12) 0.40.43 /4.95=4.31 3.2结构计算简图
23、3.2 荷载计算3.2.1恒荷载计算3.2.1.1 屋面框架梁线荷载标准值20厚1:3水泥砂浆抹平11m分格 0.0220=0.4kN/m260厚现场喷涂硬质发泡聚氨酯保温防水层 0.061=0.06 kN/m21:8水泥膨胀珍珠岩找坡2%最薄处40厚 70.19=1.33kN/m2140厚现浇钢筋混凝土屋面板 0.1425 = 3.5kN/m2楼面抹灰及吊顶 0.35kN/m2屋面恒荷载 5.61kN/m2横向框架梁自重 :边跨AB,CD 0.60.325=4.5kN/m中间跨BC 0.40.325=3kN/m则作用在屋顶框架梁上的线荷载为:边跨AB,CD =4.5kN/m = 4.85
24、61=26.88kN/m中间跨BC =3kN/m = 2.75.61=15.15kN/m3.2.1.2楼面框架梁线荷载标准值纵向墙体砌块面密度: 70.2=1.4kN/m2水泥石灰膏砂浆(压实、抹光、扫毛)面密度:(0.007+0.008)17=0.225kN/m2水泥砂浆打底扫毛: 0.00820=0.16kN/m2水泥浆(抹面+打底扫毛)面密度: 0.01420=028kN/m2水泥石灰膏砂浆面密度: 0.00917=0153 kN/m2墙体面密度 : 2.22 kN/m210厚铺地砖稀水泥填缝 : 280.01=0.28 KN/m225厚1:2干硬性水泥砂浆结合层: 0.02520=0
25、5 KN/m2140厚现浇混凝土楼板 0.1425=3.5 KN/m2吊顶荷载 0.35 KN/m2楼面其他荷载折合成均布荷载 0.5 KN/m2楼面恒荷载 5.13 KN/m2横向框架梁自重及墙自重:边跨AB,CD 0.60.325+2.223.3=11.8kN/m中间跨BC 0.40.325=3kN/m因此,作用在中间层框架梁上的线荷载为:边跨AB,CD = 4.5kN/m =4.85.13 =24.62kN/m中间跨BC =3kN/m = 2.75.13=13.85kN/m3.2.1.3屋面框架节点集中荷载标准值(1)边节点集中荷载边柱纵向框架梁自重:0.250.54.825=15KN
26、600mm高女儿墙自重加粉刷:0.6(0.27+0.0420)4.8=6.34KN纵向框架梁传来屋面自重:0.54.800.54.85.11=32.31KN=53.65KN由建筑图e=75mm =53.650.075=4.02KN.m(2) 中间节点集中荷载中柱纵向框架梁自重:0.250.54.825=15KN纵向框架梁传来屋面自重:0.54.800.54.85.11=32.31KN (4.8+4.8-2.7)2.745.61=26.13KN=74KN图3.3均布荷载传递图3.2.1.4楼面框架节点集中荷载标准值(1)边节点集中荷载边柱纵向框架梁自重:0.250.54.825=15KN塑钢窗自
27、重:32.40.45=3.24KN窗下墙体自重:0.9(4.8-0.4)2.22=8.79KN窗边墙体自重:(1.8-0.4)(3.9-0.9-0.6)2.22=7.46KN框架柱自重:0.40.43.925=15.6KN纵向框架梁传来楼面自重:0.54.80.54.85.13=29.55KN=79.64KN由建筑图e=75mm =79.640.075=5.97KN.m(2) 中间节点集中荷载中柱纵向框架梁自重:0.250.54.825=15KN内纵墙自重:(3.9-0.5)(4.8-0.4)2.22=33.2KN扣除门洞重加上门重:-12.1(2.22-0.2)=-4.24KN纵向框架梁传来
28、屋面自重:0.54.800.54.85.13=29.55KN (4.8+4.8-2.7)2.745.13=23.89KN=113KN 图3.4集中荷载传递图 图3.5恒荷载图3.2.2活荷载计算3.2.2.1屋面活荷载计算:屋面为上人屋面,查得屋面活荷载标准值:0.5 kN/m2边跨AB,CD0.54.8=2.4KN/m,=0.54.80.50.54.8=2.88KNe=75mm,=2.880.075=0.22KN.m中间跨BC0.52.7=1.4KN/m,= 0.54.80.50.54.8 +0.5 (4.8+4.8-2.7)2.7/4=5.21kN3.2.2.2楼面活荷载计算 楼面活荷载标
29、准值 :走廊2.5 kN/m2 楼面2.0 kN/m2边跨AB,CD24.8=9.6KN/m,=24.80.50.54.8=11.52KNe=75mm,=11.520.075=0.86KN.m中间跨BC2.52.7=6.75KN/m,= 24.80.50.54.8 +2.5 (4.8+4.8-2.7)2.7/4=23.16kN 图3.6活荷载图3.2.3.风荷载计算 风压标准值计算公式为wk=zzs w0 因结构高度H=16.05m30m,可取z=1.0,对于矩形平面s=1.3; z查荷载规范,将风荷载换算成作用于框架每层节点的集中荷载,计算过程列于下表,表中z为框架节点离室外地面的高度,A为
30、一榀框架各层节点的受风面积表3.1风荷载计算层次zsZ(m)zW0A(m2)PW(KN)41.01.316.051.1510.4(3.9/2+0.6)4.8=12.247.3331.01.312.151.0600.43.94.8=18.7210.3221.01.38.251.000.43.94.8=18.729.7311.01.34.351.000.44.1254.8=19.810.30注:地面粗糙程度为B类 图3.7风荷载图3.3.内力计算3.3.1风荷载作用下的内力计算及侧移验算3.3.1.1柱的侧移刚度计算过程如下表3.2 底层柱的侧移刚度柱DK=ib/icc=(0.5+k)/(2+k)
31、Dz=c12ic/hj2 ()边柱(2根)13.8/4.31=3.200.7121.503中柱(2根)13.8+11.9/4.31=6.00.8132.222注:刚度见第6页计算框架 Ec=3.010 4底层D=1.5032+2.2222=7.45=22350N/mm表3.3上层柱的侧移刚度柱DK=ib/(2ic)c=k/(2+k)Dz=c12ic/hj2 ()边柱(2根)13.82/(25.47)=2.530.4942.408中柱(2根)(13.8+11.9)2/(25.47)=4.700.7013.025D=2.4082+3.0252=10.866=32598N/mm3.3.1.2风荷载作
32、用下的侧移验算水平荷载作用下的层间侧移可按下式计算 j=Vj/Djk各层的层间位移求得后,顶点位移为各层层间位移之和,框架在风荷载作用下的侧移计算如下表;表3.4框架在风荷载作用下的侧移计算表层次各层风载Pj(KN)层间剪力 Vi(KN)侧移刚度D(N/mm)层间侧移j(mm)j/hj47.337.33325980.2251/17333310.3217.65325980.5411/720929.7327.38325980.8401/4643110.3037.68223501.6861/2935层间侧移最大值1/29351/550,满足要求j=j 0.004582m3.3.1 3 风荷载作用下的
33、框架内力分析用D值法求解,以顶层计算为例,其余各层列于表中。A轴线柱: D/D=2.408/10.866=0.222, 则VA=0.2227.33=1.62KN反弯点的高度 由K=2.53 查表得 因I=1, , 1, ,顶层不考虑,则=+=0.427柱端弯矩 :柱顶 =(1-0.42)3.91.1.62=3.62KN.m 柱底=0.4273.91.62=2.7 KN.m B轴线柱: D/D=3.025/10.866=0.278, 则=0.2787.33=2.04KN反弯点的高度 由K=4.7 查表的 因I=1, , 1, ,顶层不考虑,则=+=0.45柱端弯矩 :柱顶=(1-0.45)3.9
34、2.04=4.38KNm 柱底=0.453.92.04=3.58 KNm求梁端弯矩 : 两端的剪力由梁端的弯矩求得。表3.5柱端弯矩表层数A轴B轴D/DV(KN)y(m)(KNm)(KNm)D/DV(KN)y(m)(KNm)(KNm)40.2221.620.4273.622.700.2782.040.454.384.3830.2223.920.4777.87.290.2784.910.59.579.5720.2226.080.511.8611.860.2787.610.514.8414.8410.2027.610.5517.020.720.29811.220.5524.9930.54表3.6
35、梁端弯矩剪力及柱的轴力计算表层次边跨(AB、DE)中跨(BC、CD柱轴力Mb左Mb右L(m)Vb(KN)Mb左Mb右L(m)Vb(KN)A、E柱B、D柱43.622.357.80.792.0282.0282.71.500.790.71310.57.497.82.316.466.462.74.793.13.19219.1513.17.84.1311.311.32.78.377.237.43128.8621.397.86.4418.4418.442.713.6613.6714.66“”号表示风荷载可能左右两个方向作用于框架,当风荷载反方向作用于框架是轴力将变号。计算梁内剪力时,以各梁为脱离体,将梁
36、的左右端弯矩之和除以该梁的跨度即得。计算柱内轴向力时,自上而下逐项叠加节点左右的梁端剪力。当风荷载从A侧作用时,梁柱的剪力轴力如下图。 图3.8风载引起的剪力图左风荷载作用下柱的轴力图 图3.9风载引起的柱的轴力图左风荷载作用下梁柱的弯矩图 : 图3.10风载引起的柱的弯矩图(括号内为梁在柱边缘处弯矩)3.3.2.活荷载作用下的框架内力分析本工程采用满布荷载近似法考虑活荷载不利布置的影响,内力分析方法采用分层法计算,分层法除底层以外,其余各层柱的线刚度应乘以0.9的修正系数,且传递系数,由1/2改为1/3,以考虑假设的柱上下端与实际情况的出入。(1)梁固端弯矩 顶层梁: 边跨由=a/l=2.4
37、/7.8=0.307 q=2.4KN/m=q(1-)=-10.24KNm = q(1-)=10.24KNm中间跨:q=1.4 KN/m=q5/8=-0.53KNm = q5/8=-0.27KNm其余各层:边跨=a/l=2.4/7.8=0.307 q=9.6KN/=q(1-)=-40.86KNm = q(1-)=40.86KNm=q5/8=-2.56KNm = q5/8=-1.28KNm 求各节点分配系数顶层: =0.241 中间层: =0.201底层 =0.205(1) 内力计算弯矩的计算过程如下表,将相邻两个开口刚架中同层同柱内力叠加,作为原框架结构的内力,梁端剪力可根据梁上竖向荷载引起的剪
38、力与梁端弯矩引起的剪力相叠加而得柱轴力可由梁端剪力和节点集中力叠加而得。顶层标准层底层框架梁在实际活荷载作用下按简支梁计算的跨中弯矩如下: 图3.11 顶层框架梁边跨弯矩图 顶层框架梁中跨弯矩图 图3.12标准层框架梁边跨弯矩图 标准层框架梁中跨弯矩图图3.13活荷载弯矩图(KNm)(括号内为梁在柱边缘的弯矩值)图3.14活荷载作用下的轴力图(KN) 图3.15活荷载框架梁的剪力图(括号内为梁在柱边缘处剪力值)3.3.3.恒荷载作用下的内力分析 内力分析方法采用分层法,计算方法同活荷载作用的类似。3.3.3.1梁固端弯矩(1)顶层边跨: a 梯形荷载:=a/l=0.31 q=26.88 KN/
39、mMBA=MAB =q(1-)=114.15KNm b 均布荷载 q=4.5KN/m MBA=MAB= =22.82KNm 则两种荷载共同作用下: MB=MA=114.15+22.82=136.97KNm顶层中跨: =q(5/815.15+3)=-30.3KNm = q(5/815.15+3)=-15.15KNm(2)其余层边跨: a梯形荷载=a/l=0.31 q=24.62KN/m MAB = MBA=q(1-)=118.22KNm b 均布荷载 q=11.8KN/mMB=MA= =59.83KNm两者共同作用写 MB=MA=118.22+ 59.83=164.38KNm其余层中跨:=q(5
40、/813.8+3)=-28.32KNm = q(5/813.8+3)=-14.16KNm3.3.3.2求各节点的分配系数各节点的分配系数同活荷载作用下的相同直接应用即可。3.3.3.3内力计算 弯矩的计算过程如下图,将相邻两个开口刚架中同层同柱内力叠加,作为原框架结构的内力,梁端剪力可根据梁上竖向荷载引起的剪力与梁端弯矩引起的剪力相叠加而得柱轴力可由梁端剪力和节点集中力叠加而得。顶层标准层底层框架梁在世纪恒荷载分布荷载作用下按简支梁计算的跨中弯矩如下: 3.16顶层边跨框架梁在恒载作用下的弯矩图 顶层中跨框架梁在恒载作用下的弯矩图 3.17标准层边跨框架梁在恒载作用下的弯矩图 标准层中跨框架梁
41、在恒载作用下的弯矩图图3.18恒载弯矩图(括号内为梁在柱边缘出弯矩值)图3.19恒载轴力图图3.20恒载剪力图(括号内为梁在柱边缘处剪力值)3.4框架的内力组合可以考虑四种内力组合形式,即:1.2SGK+1.4SQK,1.2SGK+1.4SWK,1.2SGK1.40.9(SQK+SWK),1.35SGK+1.0SQK。各层梁的内力组合结果如下表所示,表中SGK SQK两列中的梁弯矩是柱边梁的弯矩。对于支座负弯矩按相应的组合形式进行计算,求跨间最大正弯矩时,由于组合下左右梁端弯矩不同,在梁上荷载与左右梁端弯矩的作用下,垮内最大正弯矩往往不在跨中,而是偏向梁端弯矩较小的一侧,在水平荷载参与组合是有其明显。此时可根据梁端弯矩组合值及 梁上荷载设计值由平衡条件确定垮内最大正弯矩的位置及数值。(由于本工程中水平荷载作用较小,左右梁端的弯矩相差不悬殊,垮内最大正弯矩可近似取跨中弯矩,以减小计算量。)取每层柱顶和柱底两个控制截面,内力组合形式见
