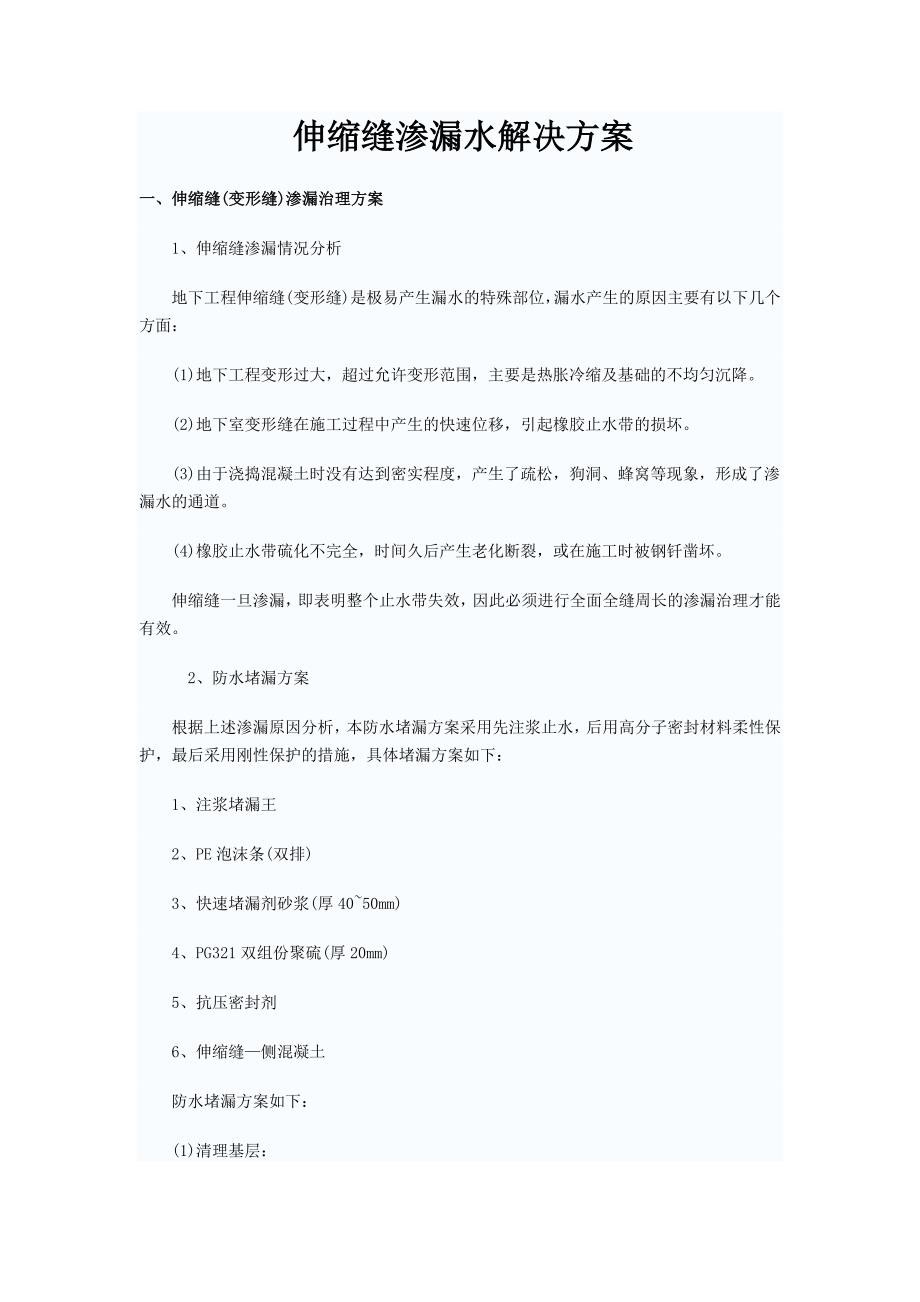

1、伸缩缝渗漏水解决方案一、伸缩缝(变形缝)渗漏治理方案1、伸缩缝渗漏情况分析地下工程伸缩缝(变形缝)是极易产生漏水的特殊部位，漏水产生的原因主要有以下几个方面：(1)地下工程变形过大，超过允许变形范围，主要是热胀冷缩及基础的不均匀沉降。(2)地下室变形缝在施工过程中产生的快速位移，引起橡胶止水带的损坏。(3)由于浇捣混凝土时没有达到密实程度，产生了疏松，狗洞、蜂窝等现象，形成了渗漏水的通道。(4)橡胶止水带硫化不完全，时间久后产生老化断裂，或在施工时被钢钎凿坏。伸缩缝一旦渗漏，即表明整个止水带失效，因此必须进行全面全缝周长的渗漏治理才能有效。2、防水堵漏方案根据上述渗漏原因分析，本防水堵漏方案采

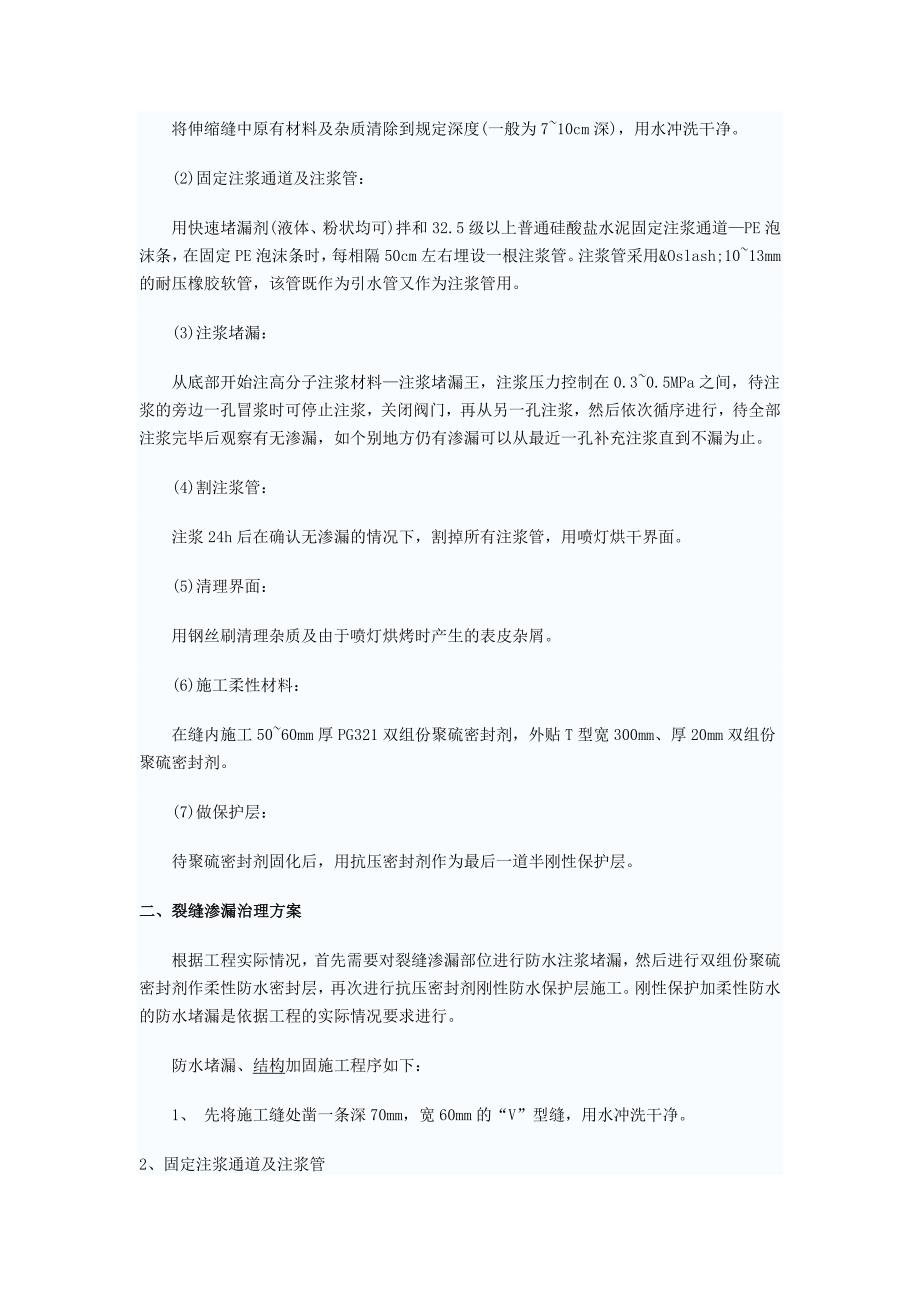

2、用先注浆止水，后用高分子密封材料柔性保护，最后采用刚性保护的措施，具体堵漏方案如下：1、注浆堵漏王2、PE泡沫条(双排)3、快速堵漏剂砂浆(厚4050mm)4、PG321双组份聚硫(厚20mm)5、抗压密封剂6、伸缩缝侧混凝土防水堵漏方案如下：(1)清理基层：将伸缩缝中原有材料及杂质清除到规定深度(一般为710cm深)，用水冲洗干净。(2)固定注浆通道及注浆管：用快速堵漏剂(液体、粉状均可)拌和32.5级以上普通硅酸盐水泥固定注浆通道PE泡沫条，在固定PE泡沫条时，每相隔50cm左右埋设一根注浆管。注浆管采用Ø1013mm的耐压橡胶软管，该管既作为引水管又作为注浆管用。(3)注浆
3、堵漏：从底部开始注高分子注浆材料注浆堵漏王，注浆压力控制在0.30.5MPa之间，待注浆的旁边一孔冒浆时可停止注浆，关闭阀门，再从另一孔注浆，然后依次循序进行，待全部注浆完毕后观察有无渗漏，如个别地方仍有渗漏可以从最近一孔补充注浆直到不漏为止。(4)割注浆管：注浆24h后在确认无渗漏的情况下，割掉所有注浆管，用喷灯烘干界面。(5)清理界面：用钢丝刷清理杂质及由于喷灯烘烤时产生的表皮杂屑。(6)施工柔性材料：在缝内施工5060mm厚PG321双组份聚硫密封剂，外贴T型宽300mm、厚20mm双组份聚硫密封剂。(7)做保护层：待聚硫密封剂固化后，用抗压密封剂作为最后一道半刚性保护层。二、裂缝渗漏治

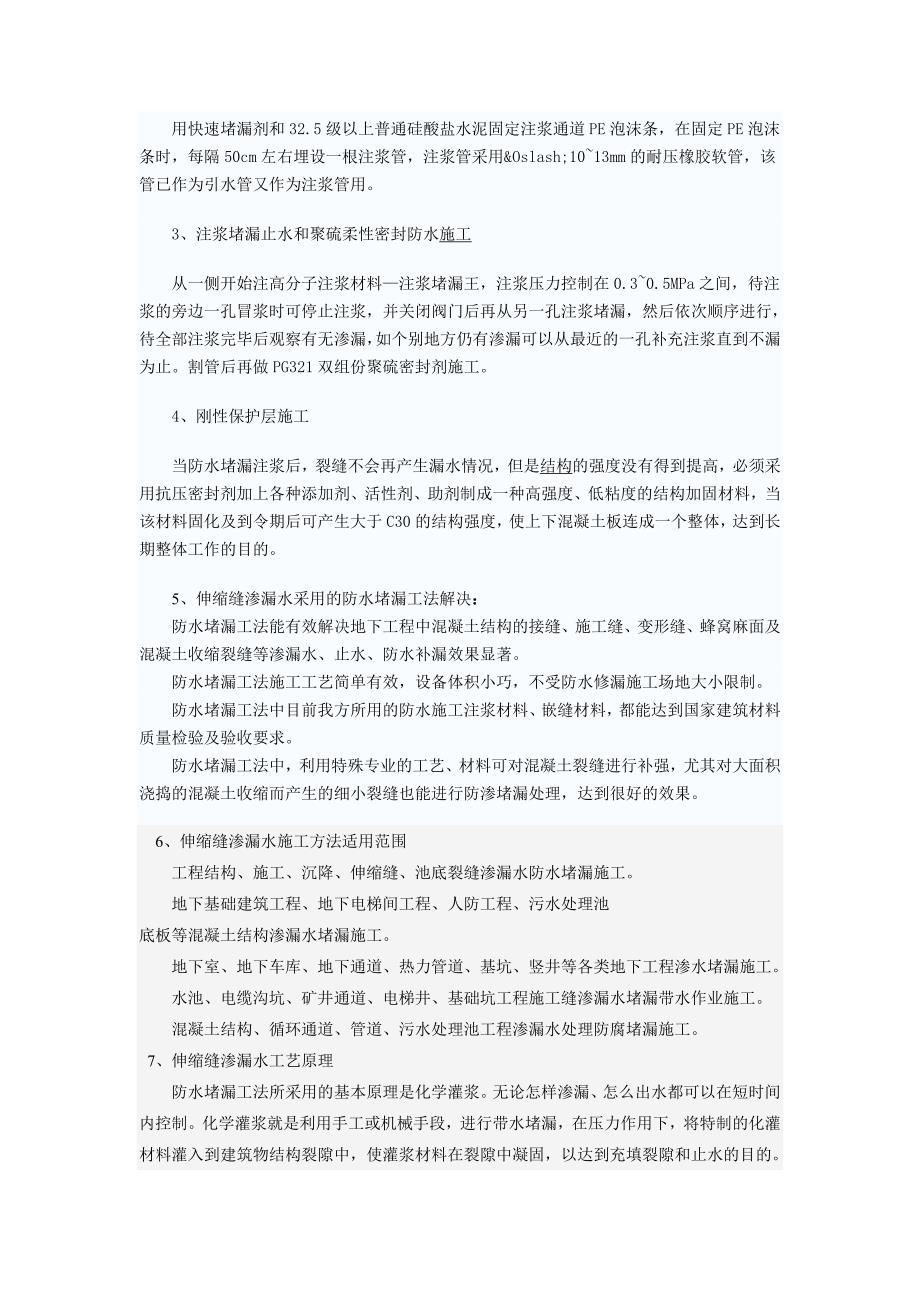

4、理方案根据工程实际情况，首先需要对裂缝渗漏部位进行防水注浆堵漏，然后进行双组份聚硫密封剂作柔性防水密封层，再次进行抗压密封剂刚性防水保护层施工。刚性保护加柔性防水的防水堵漏是依据工程的实际情况要求进行。防水堵漏、结构加固施工程序如下：1、 先将施工缝处凿一条深70mm，宽60mm的“V”型缝，用水冲洗干净。2、固定注浆通道及注浆管用快速堵漏剂和32.5级以上普通硅酸盐水泥固定注浆通道PE泡沫条，在固定PE泡沫条时，每隔50cm左右埋设一根注浆管，注浆管采用Ø1013mm的耐压橡胶软管，该管已作为引水管又作为注浆管用。3、注浆堵漏止水和聚硫柔性密封防水施工从一侧开始注高分子注浆材料
5、注浆堵漏王，注浆压力控制在0.30.5MPa之间，待注浆的旁边一孔冒浆时可停止注浆，并关闭阀门后再从另一孔注浆堵漏，然后依次顺序进行，待全部注浆完毕后观察有无渗漏，如个别地方仍有渗漏可以从最近的一孔补充注浆直到不漏为止。割管后再做PG321双组份聚硫密封剂施工。4、刚性保护层施工当防水堵漏注浆后，裂缝不会再产生漏水情况，但是结构的强度没有得到提高，必须采用抗压密封剂加上各种添加剂、活性剂、助剂制成一种高强度、低粘度的结构加固材料，当该材料固化及到令期后可产生大于C30的结构强度，使上下混凝土板连成一个整体，达到长期整体工作的目的。5、伸缩缝渗漏水采用的防水堵漏工法解决：防水堵漏工法能有效解决地
6、下工程中混凝土结构的接缝、施工缝、变形缝、蜂窝麻面及混凝土收缩裂缝等渗漏水、止水、防水补漏效果显著。防水堵漏工法施工工艺简单有效，设备体积小巧，不受防水修漏施工场地大小限制。防水堵漏工法中目前我方所用的防水施工注浆材料、嵌缝材料，都能达到国家建筑材料质量检验及验收要求。防水堵漏工法中，利用特殊专业的工艺、材料可对混凝土裂缝进行补强，尤其对大面积浇捣的混凝土收缩而产生的细小裂缝也能进行防渗堵漏处理，达到很好的效果。6、伸缩缝渗漏水施工方法适用范围工程结构、施工、沉降、伸缩缝、池底裂缝渗漏水防水堵漏施工。地下基础建筑工程、地下电梯间工程、人防工程、污水处理池底板等混凝土结构渗漏水堵漏施工。地下室、
7、地下车库、地下通道、热力管道、基坑、竖井等各类地下工程渗水堵漏施工。水池、电缆沟坑、矿井通道、电梯井、基础坑工程施工缝渗漏水堵漏带水作业施工。混凝土结构、循环通道、管道、污水处理池工程渗漏水处理防腐堵漏施工。 7、伸缩缝渗漏水工艺原理防水堵漏工法所采用的基本原理是化学灌浆。无论怎样渗漏、怎么出水都可以在短时间内控制。化学灌浆就是利用手工或机械手段，进行带水堵漏，在压力作用下，将特制的化灌材料灌入到建筑物结构裂隙中，使灌浆材料在裂隙中凝固，以达到充填裂隙和止水的目的。无论怎样渗漏、怎么出水都可以在短时间内控制。对贯穿裂缝，可采取封缝、埋管、化灌的方法处理。对非贯穿裂缝，因闭气的关系，难以将浆液灌到裂缝的尖顶区，从而不能消除该尖端区所形成的应力集中区，故处理中应周密考虑各种因素，提高浆液的充填率。对于温度裂缝，考虑到混凝土建筑对气温的“滞后效应”，一般选择在混凝土体温度的低点进行灌浆堵渗漏水处理，效果较好。 福建中马公司金地航头项目部 2013年1月26日
免费区
