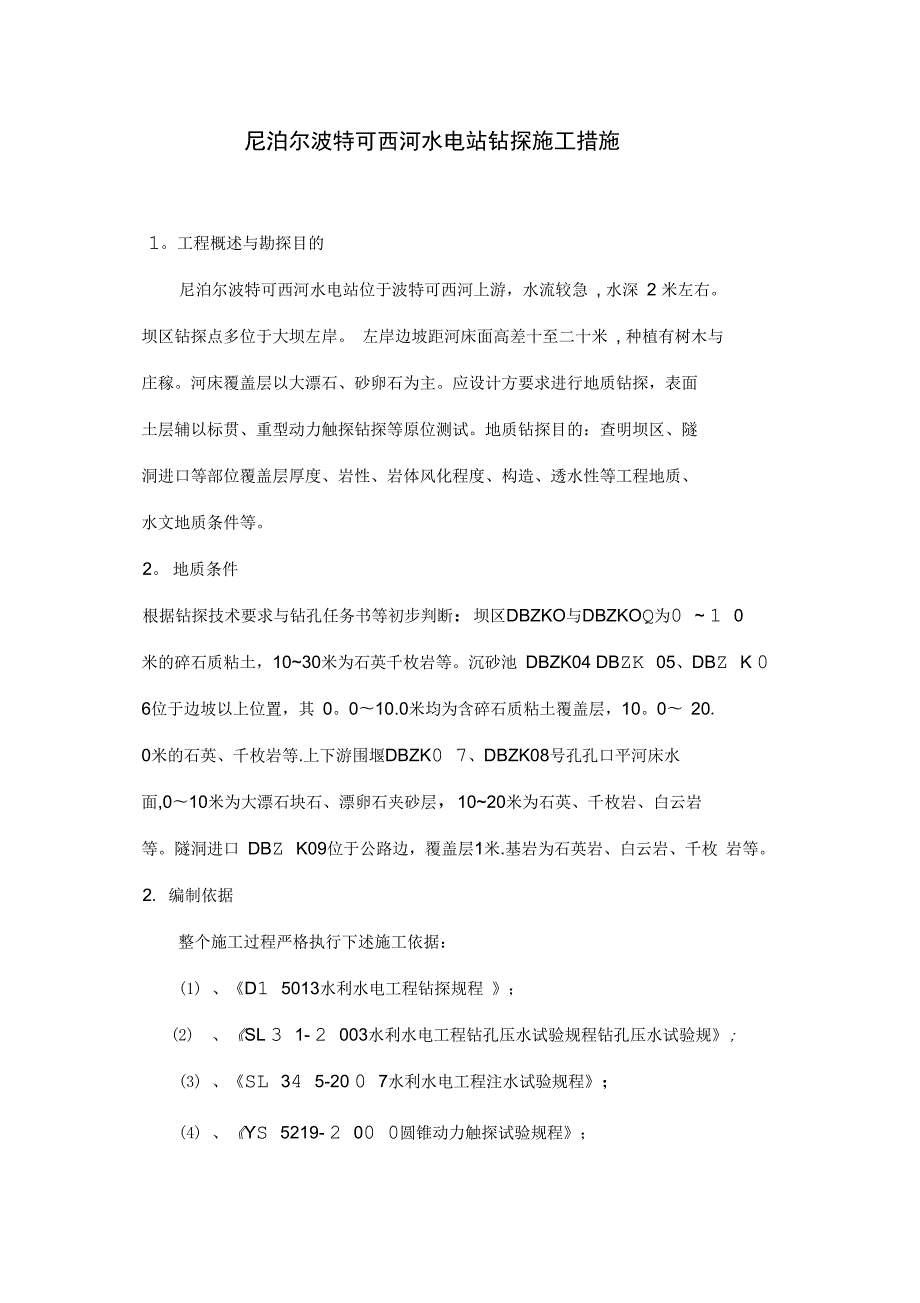

1、地质孔钻探施工措施完整(完整版资料,可直接使用可编辑,推荐下载)尼泊尔波特可西河水电站钻探施工措施1。工程概述与勘探目的尼泊尔波特可西河水电站位于波特可西河上游,水流较急 , 水深 2 米左右。 坝区钻探点多位于大坝左岸。 左岸边坡距河床面高差十至二十米 , 种植有树木与 庄稼。河床覆盖层以大漂石、砂卵石为主。应设计方要求进行地质钻探,表面 土层辅以标贯、重型动力触探钻探等原位测试。地质钻探目的:查明坝区、隧 洞进口等部位覆盖层厚度、岩性、岩体风化程度、构造、透水性等工程地质、 水文地质条件等。2。地质条件根据钻探技术要求与钻孔任务书等初步判断:坝区DBZKO与DBZKOQ为0 1 0 米的碎
2、石质粘土,1030米为石英千枚岩等。沉砂池 DBZK04 DBZK 05、DBZ K 0 6位于边坡以上位置,其 0。010.0米均为含碎石质粘土覆盖层,10。0 20. 0米的石英、千枚岩等.上下游围堰DBZK0 7、DBZK08号孔孔口平河床水 面,010米为大漂石块石、漂卵石夹砂层,1020米为石英、千枚岩、白云岩 等。隧洞进口 DBZ K09位于公路边,覆盖层1米.基岩为石英岩、白云岩、千枚 岩等。2. 编制依据整个施工过程严格执行下述施工依据:(1) 、D1 5013水利水电工程钻探规程 ;(2) 、SL 3 1- 2 003水利水电工程钻孔压水试验规程钻孔压水试验规;(3) 、SL

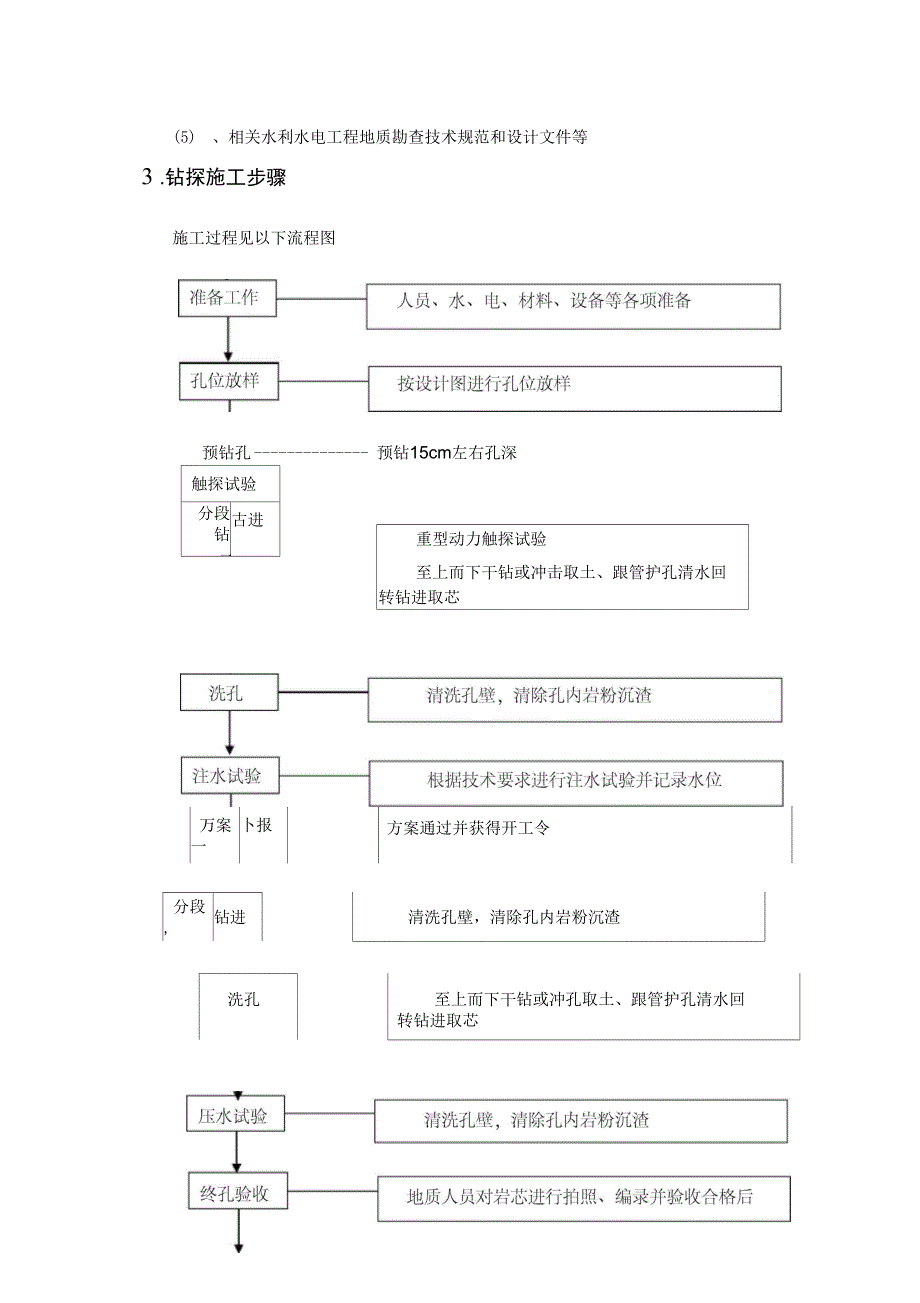

3、 34 5-20 0 7水利水电工程注水试验规程;(4) 、YS 5219- 2 00 0圆锥动力触探试验规程;(5) 、相关水利水电工程地质勘查技术规范和设计文件等3 .钻探施工步骤施工过程见以下流程图预钻孔 预钻15cm左右孔深触探试验分段钻孑古进重型动力触探试验至上而下干钻或冲击取土、跟管护孔清水回 转钻进取芯万案一卜报方案通过并获得开工令分段,钻进清洗孔壁,清除孔内岩粉沉渣洗孔至上而下干钻或冲孔取土、跟管护孔清水回转钻进取芯4. 施工布置4。1供水、电布置(1) 钻探工程施工用水,采用清污两用潜水泵布置在钻区中间,纱网过滤 抽取河水。采用一级或两级供水,距离较近的可用抽水泵做压注水试验
4、或用 灌浆机做压水试验。(2) 根据现场实际情况,布置 75KW发电机布置在下游围堰 DB ZK09号孔 附近。架设专用线至钻探孔所在作业区, 夜间施工照明安装1 7 5W5D0 W草地 灯照明。4.2道路场地布置用钢管撬棍等搬移石头开路便于人工搬机。在斜坡区域用十字镐与铁铲整 平钻点平台区域以便搭设脚手架平台。及时与经理部业主等协调好庄稼地等场 地问题。4.3施工期间的排水在庄稼地区域施工的排水将用水管引水至安全区域,以免长时间侵泡损坏 当地村民的庄稼,以及造成不必要的滑坡等泥石流。5。钻探与试验要求5.1、每个钻孔地质人员都提供相应的钻孔任务书,钻探人员开钻前须注意 阅读,清楚每个孔的试
5、验、取样位置及要求,严格按照钻孔任务书要求完成钻 探任务5。2、重型动力触探试验:根据具体实际地质情况采用重型动力触探试验。 贯入前触探架应安装平稳, 保持触探孔垂直。试验时穿心锤应自由下落并尽量保持连续贯入,贯入速率宜 为1530击/min。当土较松软时(5击贯入量大于1 0 cm时),记录每阵击的贯 入量以及相应的锤击数。一般以 5 击为一阵击;当土层较密实时 (5 击贯入量小 于1 0 cm时) 可直接记录每贯入10c m的锤击数;当连续出现三次击数超过 5 0击时可停止重型动力触探试验。5. 3、钻孔开孔孔径110mm,终孔孔径为75mm岩芯采取率要求覆盖层 达1 0 0% ,强风化岩
6、石不小于6 0%弱风化岩石不小于8 0 %微风化岩石不 小于 90%。5o4边坡沉砂池位置的钻孔 DBZK04 05, 06以及大坝D BZK01 02号孔 部分表层为含碎石粘土 ,在做动力触探前应先采用圆筒型钻头冲击钻进或用 110 钻具干钻 15 公分左右取样 , 然后做重型动力触探试验直至连续三次击数超过 50 击次时可停止重型动力触探试验。重型动力触探试验后均用11 0的钻具扩孔干钻取样。如在以碎石粘土层为主的试验段中碰到部分较大块漂石或块石时,视 具体情况可干钻过该岩层后再继续进行测试试验。密实碎石粘土层采用硬质合金钻头干钻时,钻具长度以2米为宜,每回次进 尺不得超过 0。5米。如若
7、钻孔成孔,可直接下花管至上而下进行注水试验。 当孔壁不稳定 ,可采用 75 钻具取样-套管跟进 -扫孔下花管 -拔套管做注 水试验的方法;在水面以下漂石砂卵层的孔段采取多次扫孔等方法用75钻具钻进2 5米,套管滞后25米,再进行该段的注水试验。如若 75钻具至前反 复扫空均不成孔 , 可考虑先打入套管再用7 5钻具反复扫孔下花管上拔 25米套管再进行该段注水试验;钻至白云岩或岩石条件较差时,采用慢进尺、短进尺、 低档速、更换钻头、矫正垂直度等方法尽量保证岩芯采取率;退芯时不能用铁 锤敲打岩心管钻具 , 应卸下扩孔器倾斜倒出岩心或者用高压水退芯; 当含砂土夹 层并有返水时,应及时拾取口孔的返沙土
8、并及时记录返水颜色与返水量。5。5、套管跟进至基岩面以下 0. 5米左右后改用75钻进,基岩段压水试验 段长一般要求 5米一段,含断层破碎带、裂隙密集带等孔段可根据实际情况适当 调整段长,可少量重叠,但不能漏段;试段钻孔的止水应采用套管脚粘土止水的 方法;压水试验应按三级压力、五个阶段进行。 三级压力宜分别为 0。 1MPa、 0。2 MPa 0.3 MPa流量观测应每12 min进行一次,当5次流量读数中最大 值与最小值之差小于最终值的10%或最大值与最小值之差小于1L /m 1 n时,取最终值作为计算值;栓塞长度不小于 8 倍孔径,试验过程中不得从栓塞旁漏 水。当压力表显示无压力或较小压
9、力时,记录最大的压力值,改进行注水试验。注水试验水量量测精度应达到0。1 L;开始每隔5m in量测一次,量测5次后每2 0min量测一次并至少连续量测6次,当连续两次量测的注入流量之差不 大于最后一次流量的 10%时, 试验即可结束。当孔深较深时而孔壁不稳定时 , 套 管跟进至将要进行注水试验的孔段上部, 套管预留高出孔口 5 0 cm左右,再向孔 口内注水平套管口,进行常水头注水试验。当注水不满时 , 记录供水最大流量 .压注水前都应观测孔内水位 , 并严格遵守其它相关规范规程的要求细则进 行试验 .5。 6、钻探过程中填写钻探班报表及压、注水试验记录表等 , 详细 记录各种钻进情况,如掉
10、钻、进尺快慢、水位的变化等情况。5.7 、原状土样必须用取样器取样,及时密封样品 ;岩石样品由地质人员从 岩芯中自行选取;在存放及运输过程中,应避免土样失水和扰动,避免岩样震 动碎裂。5。8、岩芯必须按顺序装箱摆放整齐。每回次都必须及时填写岩芯牌,字迹清楚,放于相应位置。用红色油漆在条状岩石岩芯上写岩芯编号;在每个岩芯箱 侧面标明钻孔编号、为该钻孔第几箱岩芯、孔深范围等内容准备足够的岩芯箱, 可在工地现场用木料制作岩芯箱.5.9、前一天未完成的钻孔在第二天开钻前须量测地下水位,终孔2 4小 时后量测孔内稳定水位钻至设计孔深后,经过地质人员对岩芯进行拍照、编录并验收合格后方可终孔。 用水泥砂浆封
11、孔,封闭密实初步布置钻孔14个(见表1),单孔孔深2030m,勘探过程中根据设 计需要钻孔数量可能有所增减根据具体地质情况地质人员可调整钻孔深度及 试验。6. 施工进度计划本工程施工工期为2 8天。1)。2 00 4年3月24日至2 004年3月2 7日,设备进场、水电管路布置;2 ) .2004年3月28日至2004年4月22日,钻探施工;3 ) . 2 004年4月22日至2004年4月2 5日,退场7.施工机械及劳动力配置拟投入的施工人员序号职务/工种人数序号职务/工种人数1项目经理17辅助工22现场技术负责18当地看守23司机19后勤14队长26机手5合计15拟投入的施工机械设备表序号
12、设备名称/型号单位数量备注12 00型地质钻机台22拌合桶台23灌浆机台27清污两用潜水泵台28电焊机台19发电机台110皮卡车辆111标贯试验设备套11 2重型动力触探试验设备套18 .施工质量与施工安全保证措施& 1施工质量保证措施整个施工过程严格执行下述质量保证措施:(1 )。所有施工人员在施工前熟悉设计图纸、阅读钻探技术要求,施工前做好 技术与安全交底。(2 ).施工有依据,说到的要做到,做了的要有记录。钻孔、冲洗、注水、压 水、动力触探、静动水位等均有原始记录。(3) 。施工中所使用的水表、压力表具均按计量器具检测规定进行周期 性检测。施工中严禁使用无检测合格证的计量器具,必要时应及
13、时更换新的水表 与压力表。(4) 。实行技术人员跟班制和质检工程师跟班制,技术人员负责解决施工过程 中出现的技术问题,及时发现问题,发现问题应马上上报设计方或工程部及时 解决问题。(5) .施工过程接受监理工程师、设计人员的监督、检查,如其欲抽查时,予以积极配合并示范8 .2施工安全保证措施(1) 建立健全安全管理机构,实行以现场负责人为第一责任人的安全责任制。(2) 严格遵守有关安全规定,防止各类安全事故的发生。(3) 施工现场设置安全隔离带,杜绝无关人等靠近施工现场。(4) 临时用电采用“三相五线制,所有插座插头全部要接地(接零),每个 临时配电板(箱)全部要安装灵敏的漏电保护器,线路维修
14、时要专人看守,严禁 非电工操作用电设施.(5) 规定安全奖惩制度,实行重奖重罚.9。 工程竣工资料工程竣工后,提供下列原始资料和成果资料: 。钻孔、动力触探、注水、压水等原始记录; .芯样实物; 芯样照片; .移位后的实际孔位坐标; .设计人员要求提供的其它完工竣工资料。表1尼泊尔波特科西河中游水力发电项目地质勘察钻孔布置序 号No钻孔位置l o cation钻孔编号Dril 1 hole No设计孔深(m)D esign h ol edept h孔内试验Te s t insi de hol e1大坝左岸left bank o f main damD B ZK013 0压、注水试验 Wat e
15、r p re s su re and i njecti ng test2大坝左岸left bank of m ain d a mDBZK0230压、注水试验 Water pressu r e and injec t i n g test3大坝右岸ri g ht b ank of mai n damDBZK0320压、注水试验 Wat er press ur e and in j e cting t es t4沉砂池边坡Bank si op e of san d st il li ng b as i nDBZK0420压、注水试验Water press u re and i nj ecting
16、t e st5沉砂池 an d sti l ling basinDBZK0520压、注水试验Water p r essur e and inje ct ing te s t6沉砂池 and still i n g basinD B ZK06207大坝上游围堰u pstr e am coff er d am of ma i n damDBZ K0 72 0压、注水试验 W at e r pr e ssure an d injecti ng te st8大坝下游围堰dow n stre am c of fe rdamo f m a i n damDBZK0820压、注水试验 Wa t erp re
17、ssure a n d i n j e c ting te s t9隧洞进口 Tu n nel in letD B ZK0 92 0-? ?队野外钻探施工危险源辨识表序号过程/活动危险源特性控制办法备注1野外踏勘1、自驾车辆存在机械故障造成人 员伤亡定期对车辆进行检查,及时维修2、陡坡、沟洞摔伤注意地形、搭伴行走3、沙漠、树林迷失方向、失踪带通讯工具、指南针,拾伴仃走2设备设施吊 装1、吊设备绳套有断丝和刺,操作 人员将手扎伤。机械伤害认真做好绳套使用前检查工作,对绳套上的毛刺进行处 理,对断丝超标的绳套进行报废处理。2、操作人员的手指挤在绳套和设 备中间造成挤压伤。机械伤害起吊时专人指挥吊车
18、 指挥人员接到挂绳人员准提信号 后方可指扌车吊车上提。3、设备上的活动物体在吊起上提 时落下,砸向挂绳人员或用手扶 设备人员。机械伤害设备在装车前要认真检查,上面的活动物体或配件无法 固疋时要拿下或清除,可固疋的要固疋牛靠。4、吊车倾覆致使起重臂下或所吊 物体下站立的人员没有及时躲开 被砸伤。机械伤害起吊设备前必须按规定摆好吊车,支好千斤,必要时垫 上枕木并做地试吊,严禁使用吊车斜拉歪吊或强行起 吊。5、起吊设施时绳套拉断,致使被 起吊物体倾倒砸伤操作人员。砸伤按要求使用符合标准的绳套,将捆绑车辆连接铁丝,绳 索全部拆除后方可指挥起吊卸车。6、吊车旋转部位在工作时将现场 人员挤伤或碰伤。挤伤
19、或碰伤。起吊作业时严禁任何人员在其尾部旋转范围内站立或 者通过;指挥人员在指挥吊车进行旋转时,应对其吊车 尾部旋转部位进行观察,发现有人或车辆时应立即指挥 吊车司机停止旋转动作,待其人员或车辆走开时再继续 指挥作业。3设备设施运1、山间陡坡与弯路交通事故遵守交通规则,雨雪天气减速慢行输2、设备设施摆放及捆绑挤压伤害、交通事故将设备设施牢固地捆绑在车箱上。4设备设施 安装及拆卸1、装接电线及电气设施时被电击 伤、灼伤。电击伤、灼伤装接、检修电线、电器时应首先切断电源并将“有人作 业,禁止合闸”标志牌挂在闸刀开关处,必要时应派专 人监护,不管是否已切断了电源,操作者在作业前都应 用完好的试电笔进行
20、测试,确认所接线路或所修设备没有带电时再进行操作,进行合闸或启动设备时,脸部应 侧离闸刀开关处。2、对接设备时手被对接点挤伤。手被挤伤对接设备时手不能抓在对接点上,应抓在对接面以外的安全点上,能使用游绳迁引时不应用手抓设备,两人以 上操作时要集中精力相互配合好。3、吊装作业伤害机械伤害严格按照吊装作业规程操作。4、安装井架拉筋时所捆绑的绳套 不居中,上提时拉筋滑向一头, 碰伤现场人员或用人体配重时将 操作人员碰伤、摔伤。碰伤、摔伤吊装井架斜拉筋时应使用防滑绳套或吊带,绳套应捆绑在基本中心点左右 1m即可,吊车起吊后应慢速旋转, 操作人员应撤离其旋转范围内。5、对接井架、拉筋时将手臂挤伤。手臂挤
21、伤对接井架、拉筋、天车时,操作人员的手臂要远离对接 处,指挥人员在指挥吊车对接时应注意观察,确认无误 后方可指挥对接,如对接孔错位时可米取先穿入较细一 点的销子后再缓慢对接。6、对接井架时井架上操作人员脚 下打滑掉下造成摔伤。摔伤对接井架时井架上操作人员应系好安全带,井架的冰 雪、油污在起吊前清理。4设备设施 安装及拆卸7、钻塔距离高压线距离过近高压中电安装位置按照地质勘探安全规程8、穿砸连接销子时失手造成榔 头、销子脱落或甩出,或榔头把 断,榔头飞出。机械伤害使用前要对榔头的焊接部位进行认真检查,穿砸销子过程中,附近不应有人停留或通过。9、起升大绳拉断、配重不够等造 成正在起升的井架上的零部
22、件飞 出击伤附近人员。机械伤害认真检查,无关人员撤至安全地带,指挥人员站在安 全地带。10、井架上的活动物体和二层台 上的泥土在井架起升过程中下落 打伤操作人员。机械伤害安装井架完毕后将工具拿下,清除井架上的活动物体 并将二层台上的泥土打扫干净。11、连接井架与人字架“ U型卡 子时工具或配件下落砸伤地面操 作人员。机械伤害操作人员应系好安全带,工具应系好保险绳,垂直部 位不得有人停留。12、安装柴油机排气管时操作人 员从柴油机上掉下摔伤。摔伤提前做好防滑处理,安装前应将柴油机上的冰雪、油 污等清理干净,装排气管等较重物体时应使用吊车或 吊葫芦配合安装,操作人员应系保险带或拴保险绳。13、安装
23、皮带时挤伤手指挤伤手指挂皮带前两轮距离进行调整,挂好皮带后再将皮带拉 紧对中心并固定,如需转动皮带轮时不得用手直接拉 皮带,应使用工具(管钳、链钳、撬杠等)盘动。14、离合器磨擦片脱落重叠,启 动连动机时造成并转,致使操作 人员受伤。机械伤害安装护罩前对各部离合器进行检查,发现磨擦片有脱 落现象时应立即更换。5钻进1、卷扬机钢丝绳钢丝绳磨断甩下伤 人;钢丝绳意外缠人合规操作2、提引器、提引钩提引器意外脱钩导致 钻杆、钻具掉下伤人1、提引器、提引钩,应有安全联锁装置2、提落钻具或钻杆,提引器切口应朝下3、塔架上的螺丝等塔架上的螺丝、滑轮 等掉下砸人合规操作,经常检查4、高压管线损坏泄压、坠落经常
24、检查,用绳缠挂5、泵安全阀泄压伤人远离5钻进4、吊卡等井口工具放在转盘上甩下砸伤人员钻进中井口工具禁止放在转盘面上5、钻台四周栏杆不牢固摔伤钻台四周栏杆固定要牢靠,人员不得倚靠在栏杆上6、高压循环系统和泄压管线破裂意外伤害钻进过程中,高压循环系统和泄压管线附近严禁站人7、未按规定使用防护用品不按规定使用防护用 品导致人身伤害1、配备安全帽、劳保用品,加强对操作人员安全意识 的培养2、登高作业正确系安全带8、地下带电电缆、压力管线等钻进过程中钻破地下 带电电缆、油气管线 触电、爆炸、火灾等1、进场前必须查清地下管道、设施2、勘探作业避开地下管线9、运行中的柴油机柴油机控速异常时设备损坏造成人身伤
25、害1、合规操作2、作业前由项目负责人对操作人员进行安全交底10、使用垫叉垫叉固定钻杆时压伤 人手脚;钻机、钻杆 回转时未及时抽出垫 叉而伤人。1、合规操作2、使用防护用品11、使用管钳、自由钳拆卸钻杆时其的转动 惯性致使打伤人1、合规操作12、无证操作无证操作造成人员伤 害开工前项目负责人对操作人员进行安全交底并检查持 证上岗13、旋转部位护罩不安装或固定 不牢1、传动轴断击飞护罩 伤人;2、连接螺丝飞出伤人 或将人员绞入伤害。1、掌握地下情况;安全设施齐全牢固;2、钻台清洁,钻井工具禁止放置于转盘面。14、直立靠放的钻杆钻杆直立靠放时滑洛 造成的人身伤害合规操作6起下钻操作失误或过快,上提下
26、放不稳, 钻具出入钻杆盘晃动。1、损坏天车,顶断大 绳,无法施工;操作平稳,上提下放匀速准确。2、钻具下落砸坏设备;3、钻具落井;4、危及钻台操作人员 安全;7接卸钻具1、挂水龙头、方钻杆摆动;2、接卸钻具,脱落、倾倒。意外伤害遵章操作8下套管1、油、套管丝扣偏;2、配合提放卡瓦不及时;上提吊 卡扣套管及上提套管不平稳。3、下放套管卡住1、套管脱落掉井,固 井后试不住压;2、压、砸伤井口人员 手脚;3、挤、撞伤操作人员。4、报废钻孔、经济损 失1、套管对扣平正,紧扣适度;2、平稳操作,默契配合。3、保证钻孔质量、下管前按规通孔、探孔9洗井1、酸化洗井2、二氧化碳洗井3、压风机洗井1、酸腐蚀2、
27、高压伤害合规操作10抽水实验1、漏电2、上下泵1、触电2、卡泵、掉泵1、法兰连接时加垫2、钻杆连接紧扣11固井1、压力过大,管线老化或堵塞;2、活动套管上提过猛。1、憋爆水泥浆管线,刺伤和打伤施工 人员;2、套管串脱离。1、检查管线、砸紧连接油壬;2、 施工中人员禁止在管线处滞留;活动套管时均匀上 提下放。12井下钻探1、瓦斯爆炸2、矿井水害1、爆炸伤害2、淹溺,死亡1、执行煤矿安全管理规定, 使用防爆电机,禁止携带 明火。2、注意观察周围环境,发现问题及时上报处理。施工 中与矿方保持联系。13高温钻井1、高温钻井液烫伤1、穿高温防烫伤工作服2、井喷2、安装井口放喷装置14施工用电1、盲目送电
28、致使正在检修装接 电器设备人员被电击伤。电击伤送电前应对各开关进行检查,冋时应通知各电器安装 操作点,各电器开关应标明其电路控制项,安装、检 修电器设备时在开关处挂标志牌。2、带负荷施工,突然停电损坏电气设备、钻进 过程中停电可能导致 孔内钻具损坏和出现 抱钻事故。严禁带负荷停电,必须先停止施工,将钻具提到安全 孔段,方可停电。3、临时用电线杆临时用电线杆未固定 造成人员触电或物体 打击定期检查14施工用电4、配电保护设施1、配电箱/柜漏电与 要求不符造成漏电2、配电箱接地不符合 要求使人员触电3、配电线路老化、破 皮漏电4、电缆线过路无保护 或架空咼度不够造成 人员触电5、工地电缆破损漏电
29、6、电缆线在水中或泥 浆中穿行漏电1、制定施工临时用电专题技术方案2、加强人员教育3、加强施工用电安全检查4、合规操作5、手持电动工具1、外壳、手柄出现裂 缝、破损导致人员触 电2、防护罩等保护装置 不符合要求时造成人 员伤亡3、未接保护零线导致 人员触电4、漏电保护器未设或 失效导致人触电 违章作业时导致人员 触电1、使用外壳良好的手持电动工具2、防护装置齐全有效3、接好保护零线4、安装合格的漏电保护器5、加强教育、检查,杜绝违章15消防管理1、消防设施缺失、失效消防设施缺失、失效 时导致火灾走势失控1、配备灭火器材并定期检查2、制定应急预案2、通道不畅通、紧急疏散标志缺 失安全标志缺失时人
30、员 不能及时疏散造成人 员伤亡在安全通道处设安全标识并定期检查3、灭火器材缺失灭火器材缺失时导致 火势无法控制1、配备灭火器材2、生产单位制定应急预案4、油料罐桶油料泄漏时引起火灾合规操作,加强检查,及时清理5、塔衣等柴油机烟囱与塔衣距离过近柴油机烟囱与塔衣距离保持一定距离16消防管理材料库房易燃、易爆物品易燃、易爆物随意存 放引起火灾、爆炸事 故制定易燃易爆等物品存储和使用管理规定17电气焊割作 业1、电焊机电焊机漏电保护装置 缺失导致人员触电1、加强临时用电施工管理、安全检查2、临时用电人员持证上岗电焊机防雨、防砸保 护装置缺失导致人员 触电1、加强临时用电施工管理、安全检查2、临时用电人
31、员持证上岗17电气焊割作 业1、电焊机焊把线绝缘老化或接头过多导致触电伤人使用合格的焊把线无一次空载降压保护 器或防触电装置导致 触电伤人使用二次空载降压保护器或防触电装置2、氧气瓶、乙炔瓶存放、使用氧气瓶、 乙炔瓶间距离不足 5m或阳光下爆晒引 起火灾暴炸加强安全教育。3、不按规定使用防护用品电焊工无防护作业时 被火花灼伤按规定使用防护用品18现场食堂和 宿舍1、被污染的炊具、食物炊具、食物被污染时 引起食物中毒加强有毒物质管理,加强工人安全教育2、火炉、一氧化碳1、使用中的火炉烫伤 人的皮肤2、一氧化碳中毒1、合理使用,穿戴防护用品2、注意通风,勤检查3、液化瓶液化瓶破损时发生化 学性爆炸
32、设专职人员定期检查4、电冰箱电冰箱失效不能正常 工作时导致人员食物 中毒1、设专职人员定期检查2、加强有毒物质管理,加强工人安全教育5、帐篷火灾加强防火管理与控制,不用时随即断电断气。6、生活用电私拉乱接电线,私用 禁止使用的大功率用不准私拉乱接电线,禁止使用大功率用电器电器。19现场其他作 业 及环境1、温度1、低温环境作业时导 致冻伤2、高温环境作业时导 致中署1、使用劳保用品2、注意预防2、高空作业摔伤、死亡按规定正确使用安全带、安全帽等劳动防护用品3、照明公共场所照明不足引 起人身伤害及机械事 故生产单位对照明设施及时检查,对达不到照明要求的 须立即更换4、雷电夏季作业防雷设施失 效导
33、致人员触电配备防雷设施,定期检查20现场其他作 业 及环境5、高空坠物1、起重物品坠落伤人2、高处(2米以上) 无保护坠落措施导致 人员遭受物体打击1、按规定使用防护用品2、设专职安全员,加强现场检查力度6、粉尘现场施工过程中产生 的扬尘吸入人体导致 肺功能受损、尘肺病使用普通口罩等常规防尘用品7、噪声现场作业噪声过大时 伤及人耳设置消音器,做好噪声隔离8、泥浆池蓄水池等坑池1、泥浆池蓄水池等无 围护栏杆和标识时人 员不慎掉落2、泥浆池、沉淀池边 滑到,摔伤淹溺1、悬挂安全标识2、作业前由项目负责人对钻探人员进行安全交底21安全教育1、未接受安全教冃、未领会工作 安排员工对工作任务不明 确,对
34、工作中存在的针对具体工作内容以及在施工过程中可能出现的安全 隐患和处理方法进行安全教育安全隐患不了解,不 知如何处理,造成人 身伤害。2、未接受规程、措施贯彻教育对规程、措施理解不 深,不按规程和措施 施工,作业中出现违 规、违早行为,造成 不良后果。及时向员工贯彻学习各项规程、措施,并定期进行复 习、考核,成绩合格者方能上岗。22生活习惯1、饮酒上班意识模糊、行为异常, 操作设备时容易发生 人身伤害事故。加大教育和处罚力度,禁止出现酒后上岗行为。2、不按时休息精神不振,注意力不 集中,易发生操作失 误,引起设备损坏和 人员伤害事故。精神、身体、心里状态不佳时禁止员工入井,加大教 育和宣传力度
35、让员工工作之余多注意休息。秦皇岛市昌黎县地热井在钻探施工与成井工艺上的技术措施王海涛 齐路恒 张远峰 王绍明(河北省煤田地质局第四地质队075100)作者简介: 王海涛2021年毕业于河北地质职工大学,现在河北省煤田四队担任技术员一职,先后在煤田水文孔、煤层气井、地热井担任现场管理和技术负责的工作。摘要:秦皇岛市昌黎县紧邻海边,当地居民以扇贝养殖业为主要生活来源。以前,当地居民发展养殖业主要以用锅炉为热源对海水进行加热,但是这种养殖 方法既浪费钱财,又污染环境。所以,当地居民放眼长远选择了投入小,回报 大,资源利用率高,生态,环保的地热资源作为热源。昌黎县的地层以第四系 冲击层为主,粘土层易
