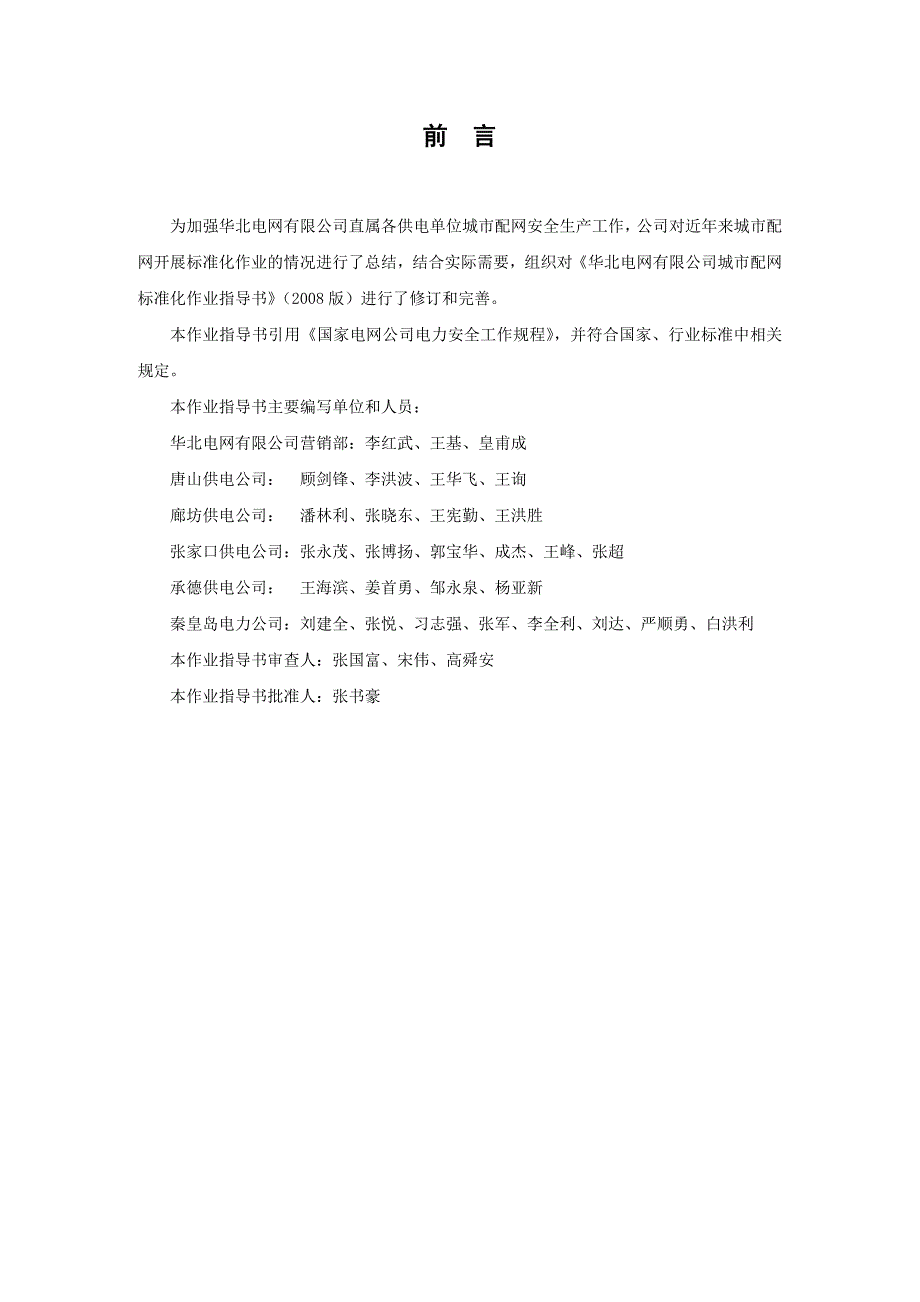

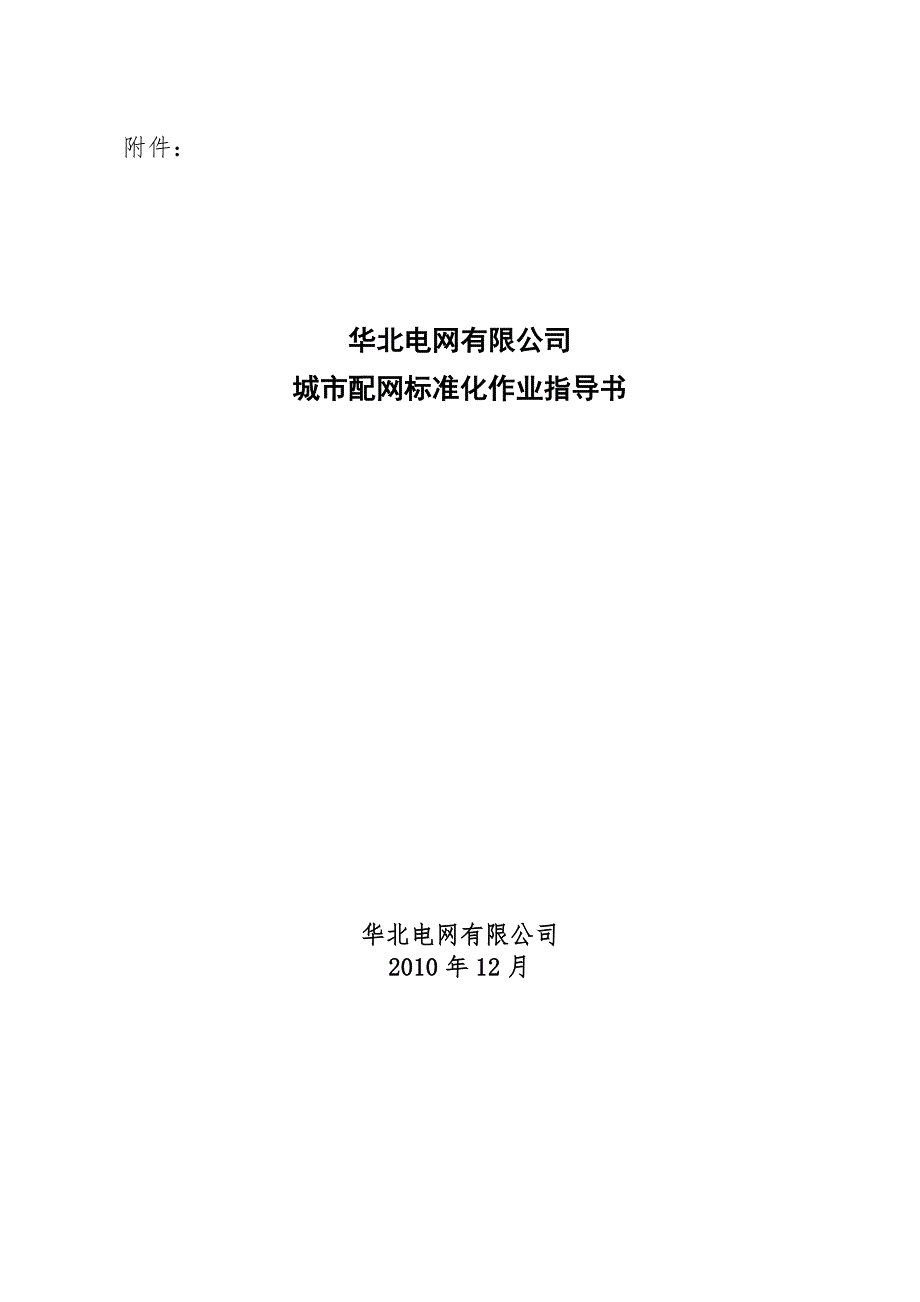

1、附件：华北电网有限公司城市配网标准化作业指导书华北电网有限公司2010年12月前 言为加强华北电网有限公司直属各供电单位城市配网安全生产工作，公司对近年来城市配网开展标准化作业的情况进行了总结，结合实际需要，组织对华北电网有限公司城市配网标准化作业指导书（2008版）进行了修订和完善。本作业指导书引用国家电网公司电力安全工作规程，并符合国家、行业标准中相关规定。本作业指导书主要编写单位和人员：华北电网有限公司营销部：李红武、王基、皇甫成唐山供电公司：顾剑锋、李洪波、王华飞、王询廊坊供电公司：潘林利、张晓东、王宪勤、王洪胜张家口供电公司：张永茂、张博扬、郭宝华、成杰、王峰、张超承德供电公司：王海

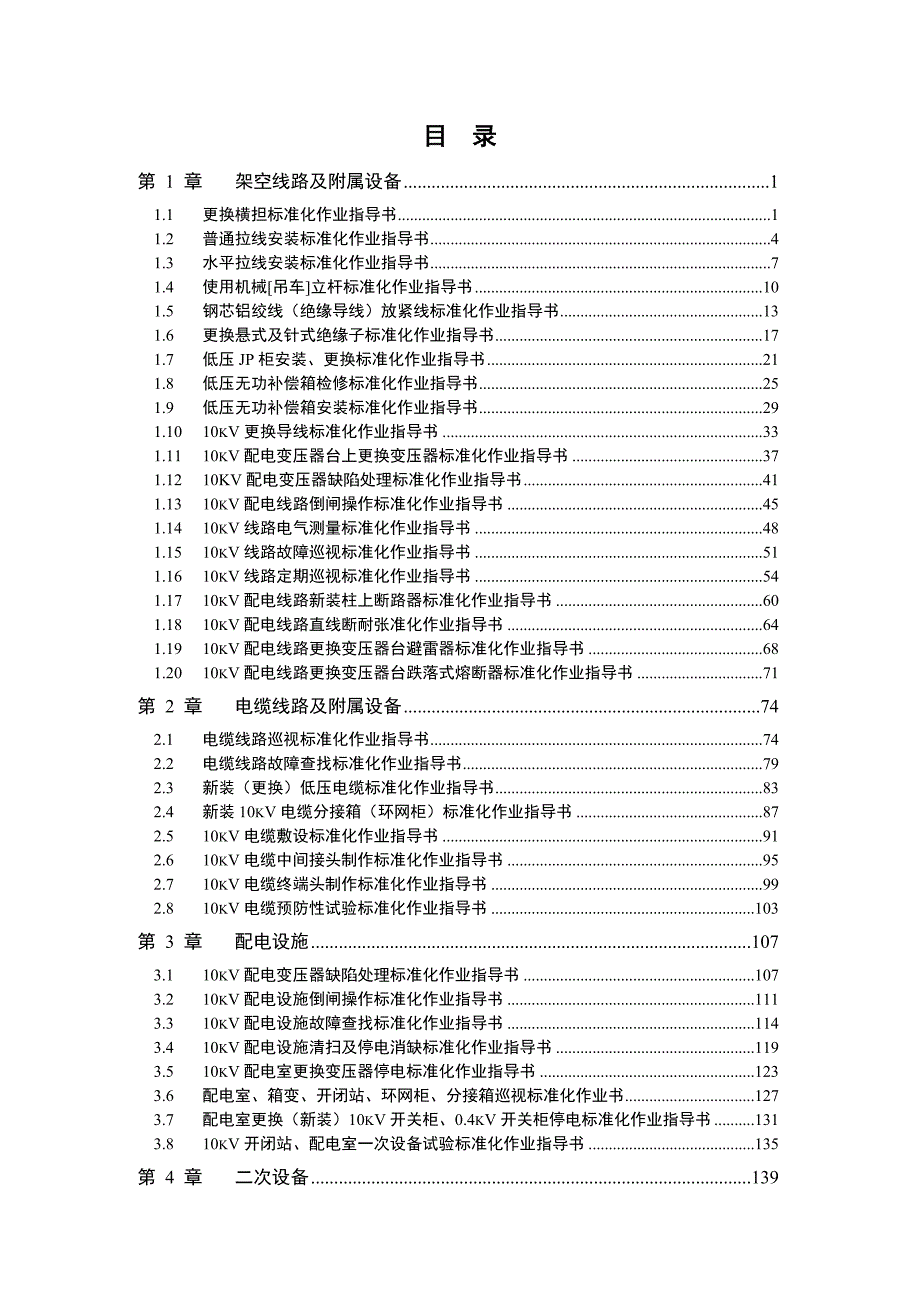

2、滨、姜首勇、邹永泉、杨亚新秦皇岛电力公司：刘建全、张悦、习志强、张军、李全利、刘达、严顺勇、白洪利本作业指导书审查人：张国富、宋伟、高舜安本作业指导书批准人：张书豪目 录第 1 章架空线路及附属设备11.1更换横担标准化作业指导书11.2普通拉线安装标准化作业指导书41.3水平拉线安装标准化作业指导书71.4使用机械吊车立杆标准化作业指导书101.5钢芯铝绞线（绝缘导线）放紧线标准化作业指导书131.6更换悬式及针式绝缘子标准化作业指导书171.7低压JP柜安装、更换标准化作业指导书211.8低压无功补偿箱检修标准化作业指导书251.9低压无功补偿箱安装标准化作业指导书291.1010kV更换

3、导线标准化作业指导书331.1110kV配电变压器台上更换变压器标准化作业指导书371.1210KV配电变压器缺陷处理标准化作业指导书411.1310kV配电线路倒闸操作标准化作业指导书451.1410kV线路电气测量标准化作业指导书481.1510kV线路故障巡视标准化作业指导书511.1610kV线路定期巡视标准化作业指导书541.1710kV配电线路新装柱上断路器标准化作业指导书601.1810kV配电线路直线断耐张准化作业指导书641.1910kV配电线路更换变压器台避雷器标准化作业指导书681.2010kV配电线路更换变压器台跌落式熔断器标准化作业指导书71第 2 章电缆线路及附属设

4、备742.1电缆线路巡视标准化作业指导书742.2电缆线路故障查找标准化作业指导书792.3新装（更换）低压电缆标准化作业指导书832.4新装10kV电缆分接箱（环网柜）标准化作业指导书872.510kV电缆敷设标准化作业指导书912.610kV电缆中间接头制作标准化作业指导书952.710kV电缆终端头制作标准化作业指导书992.810kV电缆预防性试验标准化作业指导书103第 3 章配电设施1073.110kV配电变压器缺陷处理标准化作业指导书1073.210kV配电设施倒闸操作标准化作业指导书1113.310kV配电设施故障查找标准化作业指导书1143.410kV配电设施清扫及停电消缺标

5、准化作业指导书1193.510kV配电室更换变压器停电标准化作业指导书1233.6配电室、箱变、开闭站、环网柜、分接箱巡视标准化作业书1273.7配电室更换（新装）10kV开关柜、0.4kV开关柜停电标准化作业指导书1313.810kV开闭站、配电室一次设备试验标准化作业指导书135第 4 章二次设备1394.1直流电源充电机更换标准化作业指导书1394.2蓄电池核对性充放电标准化作业指导书1434.3蓄电池更换标准化作业指导书1494.4DTU安装调试标准化作业指导书1534.510kV开闭站微机线路保护检验作业指导书158第 5 章其他1645.1安装接地装置标准化作业指导书1645.2城

6、市配网抢修小组工具、材料配置标准167第 1 章 架空线路及附属设备1.1 更换横担标准化作业指导书1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网更换安装低压横担作业。2 引用文件GB50169-2006 电气装置安装工程接地装置施工及验收规范 DL_T_5220-2005 架空配电线路设计技术规程 DL/T601-1996 架空绝缘配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需

7、要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做必要的检查。3填写工作票及危险点分析与控制单。安全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护

8、人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，不得擅自脱岗。7严禁酒后作业，作业现场严禁吸烟。3.3 工器具序号名 称规格数量1验电器2接地线3个人保安线4绝缘手套5围栏、警告牌6传递绳7脚扣8安全带9安全帽10手锤11个人工具12紧线器13钢锯3.4 材料序号名 称备注1横担及配套金具2绝缘子3.5 危险点分析（见危险点分析及控制单）3.6 安全措施（见工作票或见危险点分析及控制单）3.7 作业分工序号内 容1明确停电、验电、挂地线、挂警告牌的作业人员。2明确杆上、及地面作业人员。3明确危险工作部位的专责监护人。4 作业程序4.1 开工序号作业内容1履行工作许可手续。2

9、工作负责人按工作票内容向工作成员交待工作任务、现场安全措施、危险点。3工作人员清楚工作任务、现场安全措施、危险点等内容后，并在危险点分析与控制单上签字后，得到工作负责人的允许，方可开始工作。4按照工作票所列内容，落实安全措施。必要时加以补充。4.2 作业指导序号作业内容作业指导注意事项1停电进入工作现场后，由工作负责人监护，核对现场供电电源的线路名称、杆号、设备编号，进行停电。1. 停电时，认真执行倒闸操作票。2. 在停电设备处均应悬挂“禁止合闸，线路有人工作”的标示牌。2验电挂地线在工作负责人的监护下由熟练工人验电，验明无电压后即行挂接地线。1 验电时先验低压后验高压，先验下层，后验上层。2

10、 挂地线时，先接接地端，后接导线端，先挂下层，后挂上层。3 挂地线时，人体不得碰触地线。4 工作地段如有临近、平行、交叉跨越及同杆塔架设线路，应使用个人保安线。5 工作时确保工作人员在地线保护范围内工作。3更换安装横担1. 登杆前检查登杆工具、杆根、拉线。2. 登杆时距地超过2米时系好安全带，并注意高空滑落。3. 作业人员登杆选好工作位置，将带上来的绳子拴在适当的地方。4. 作业人员将新横担用绳拽至杆上并安装在适当位置。5. 解开弓子线，并做好标记。6. 将导线由旧横担导入新横担的位置。7. 将旧横担拆下用传递绳送到地面。8. 将新横担调整到安装位置，安装绝缘子。9. 如需要调整弧垂时按计算弧

11、垂调整。10. 按原接线方式恢复好弓子线，绝缘线应用绝缘自粘带恢复绝缘。11. 清理杆上剩余材料及工具，检查后下杆。1. 松开终端担导线的安全措施执行紧放线作业指导，严禁用突然剪断导线的方式放送线。2. 工作时监护人不得做其他工作，工作人员杆上换位时不得失去安全带的保护，杆上传递材料工具时应使用传递绳，杆上工作应防止掉东西。3. 杆下严禁闲人滞留。4完工工作完毕后清理现场，检查无误后，工作负责人下令拆除全部地线。核对地线数量，清点作业人员。5送电进行送电前检查，具备送电条件后，工作负责人交令，送电。送电后检查用户供电是否正常。工作负责人签字：工作班成员签字：1.2 普通拉线安装标准化作业指导书

12、1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网拉线安装作业。2 引用文件DL_T_5220-2005 架空配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做必要的检查。3填写工作票及危险点分析与控制单。安全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求

13、序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，不得擅自脱岗。7严禁酒后作业，作业现场严禁吸烟。3.3 工器具序号名 称规格数量1传递绳2安全带3脚扣4紧线器5大剪6手锤7个人工具其它工器具检查良好3.4 材料

14、序号名 称备注1拉线抱箍2平行挂板3钢绞线4拉线棒5拉线盘6U型环7拉线楔型线夹8拉线UT线夹9拉线反光管10铁线3.5 危险点分析（见危险点分析及控制单）3.6 安全措施（见工作票或见危险点分析及控制单）3.7 作业分工序号内 容1明确工作负责人和工作监护人员。2明确杆上、及地面作业人员。3对临近带电作业等工作明确专责监护人。4 作业程序4.1 开工序号作业内容1履行工作许可手续。2工作负责人按工作票内容向工作成员交待工作任务、现场安全措施、危险点。3工作人员清楚工作任务、现场安全措施、危险点等内容后，并在危险点分析与控制单上签字后，得到工作负责人的允许，方可开始工作。4按照工作票所列内容，

15、落实安全措施。必要时加以补充。4.2 作业指导序号作业内容作业指导安全措施注意事项1安装拉线1. 进入现场分发工具材料.2. 安装拉线盘时先用U环连接拉线盘、拉线棒，放入坑内调整好角度（30-45度），夯填，按照制作拉线工艺要求施工。3. 工作人员在杆上要选好工作位置，用传递绳将拉线抱箍拽至安装位置后将拉线抱箍安装至横担下方适当位置。4. 将制作好的拉线上把用绳拽到杆上，将上楔型与拉线抱箍与平行挂板连接固定。5. 将紧线器一端挂在拉线棒上，另一端通过拉线卡头连结在钢绞线上，收紧紧线器，使钢绞线受力，并使电杆向受力的反方向侧倾斜150-200mm的状态。6. 将UT型线夹穿过拉线棒的铁环，使UT

16、型线夹摆在与拉线平行方向，在UT型线夹丝扣1/3处钢绞线位置做标记，并制作出一个与锚具大小一样的圆弧，将钢绞线、锚具及舌板紧固在一起。然后将其与UT型线夹紧固。7. 放松紧线器，将拉线调整到正常受力状态，用镀锌铁线按规定将拉线尾线和主线合并绑扎好。8. 安装拉线反光护管。9. 检查安装质量。1.杆上作业人员如带电距离较近时，监护人不准做其他工作。2.工作人员应系好安全带，杆上移动时不得失去安全带保护，传递东西使用绳索，严禁扔东西，在杆上或梯子上工作时不应掉东西。3.工作人员要合理正确的使用工器具，工作现场不得有闲人逗留，注意行人及车辆。4.剪断钢绞线时防止划伤。敲击楔型线卡时防止跑锤伤人。2完

17、工工作完毕后清点作业人员、工具、清理现场。工作负责人签字：工作班成员签字：1.3 水平拉线安装标准化作业指导书1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网水平拉线安装作业。2 引用文件DL_T_5220-2005 架空配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做必要的检查。3填写工作票及危险点分析与控制单。安

18、全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，不得擅自脱岗。7严禁酒后作业，作业现场严禁吸烟。

19、3.3 工器具序号名 称规格数量1传递绳2安全带3脚扣4紧线器5大剪6手锤7个人工具其它工器具检查良好3.4 材料序号名 称备注1拉线抱箍2平行挂板3钢绞线4拉线棒5拉线盘6U型环7拉线楔型线夹8拉线UT线夹9拉线反光管10水泥电杆11铁线3.5 危险点分析（见危险点分析及控制单）3.6 安全措施（见工作票或见危险点分析及控制单）3.7 作业分工序号内 容1明确工作负责人和工作监护人员。2明确杆上、及地面作业人员。3对临近带电作业等工作明确专责监护人。4 作业程序4.1 开工序号作业内容1履行工作许可手续。2工作负责人按工作票内容向工作成员交待工作任务、现场安全措施、危险点。3工作人员清楚工作

20、任务、现场安全措施、危险点等内容后，并在危险点分析与控制单上签字后，得到工作负责人的允许，方可开始工作。4按照工作票所列内容，落实安全措施。必要时加以补充。4.2 作业指导序号作业内容作业指导注意事项1安装拉线1. 进入现场分发工具材料。2. 组立水平拉线杆（以地面成30度夹角），埋深为电杆的1/6，夯填。3. 主杆杆上人员选好工作位置，用传递绳将拉线抱箍拽至安装位置后将拉线抱箍安装至横担下方适当位置，拉桩电杆上的拉线抱箍安装在距杆尖250-300位置上并将制作好的拉线楔形线夹与平行挂板连接。4. 用U环连接拉线盘、拉线棒，放入坑内调整好角度（30-45度），夯填。 5. 将紧线器一端挂在拉线

21、棒上，另一端通过拉线卡头连结在钢绞线上，收紧紧线器，使钢绞线受力，并使电杆向受力的反方向侧倾斜30度的状态。6. 将UT型线夹穿过拉线棒的铁环，使UT型线夹摆在与拉线平行方向，在UT型线夹丝扣1/3处钢绞线位置做标记，并制作出一个与锚具大小一样的圆弧，将钢绞线、锚具及舌板紧固在一起。然后将其与UT型线夹紧固。7. 将水平拉线楔形线夹与主杆平行挂板连接。8. 将水平拉线尾端用带绳拽至拉桩杆上，用紧线器及拉线卡头卡牢并收紧钢线，将UT型线夹穿过拉线桩的平行挂板，使UT型线夹摆在与拉线平行方向，在UT型线夹丝扣1/3处钢绞线位置做标记，并制作出一个与锚具大小一样的圆弧，将钢绞线、锚具及舌板紧固在一起

22、然后将其与UT型线夹紧固。9. 放松紧线器，将拉线调整到正常受力状态使拉桩杆向受力反方向倾斜30-40度，用镀锌铁线按规定将拉线尾线和主线合并绑扎好。10. 拉线安装好后，将紧线器及拉线卡头拆除，传至地面。杆上人员检查杆上无遗留物品后下杆。11. 加装反光护管。12. 检查安装质量。1. 工作时监护人不准做其他工作。2. 工作人员应系好安全带，杆上移动时不得失去安全带保护，传递东西使用绳索，严禁仍东西，在杆上或梯子上工作时不应掉东西。3. 工作人员要合理正确的使用工器具，工作中注意过路行人及车辆。4. 拉桩电杆组立的安全措施及注意事项参照立电杆指导书执行。5. 剪断钢绞线时防止划伤。敲击楔型

23、线卡时防止跑锤伤人。2完工工作完毕后清点作业人员、工具、清理现场。工作负责人签字：工作班成员签字：1.4 使用机械吊车立杆标准化作业指导书1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网使用机械（吊车）立杆作业。2 引用文件DL/T_5220-2005 架空配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做必要的检查。

24、3填写工作票及危险点分析与控制单。安全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，不得擅自脱岗

25、7严禁酒后作业，作业现场严禁吸烟。3.3 工器具序号名 称规格数量1吊车2钢丝绳套3镐4铁锹5梯子6夯锤7撬棍8锤子安全带脚扣传递绳个人工具3.4 材料序号名 称备注1横担及配套金具2绝缘子3底盘3.5 危险点分析（见危险点分析及控制单）3.6 安全措施（见工作票或见危险点分析及控制单）3.7 作业分工序号内 容1明确工作负责人和工作监护人员。2明确起吊指挥人员。3明确挂钩人员。4明确杆上作业人员。5明确晃绳操作人员。4 作业程序4.1 开工序号作业内容1履行工作许可手续。2工作负责人按工作票内容向工作成员交待工作任务、现场安全措施、危险点。3工作人员清楚工作任务、现场安全措施、危险点等内容

26、后，并在危险点分析与控制单上签字后，得到工作负责人的允许，方可开始工作。4按照工作票所列内容，落实安全措施。必要时加以补充。4.2 作业指导序号作业内容作业指导注意事项1立杆1. 进入工作现场分发工具材料。2. 检查杆坑、杆位应符合设计要求。3. 吊车选好起吊位置，放下两侧支腿且牢固可靠，作业现场如有行人和车辆通过时应设围栏。4. 将钢丝绳套在电杆重心偏向杆稍处固定。5. 由挂钩人将钢丝绳套和吊车的吊勾挂好，在电杆杆顶处系好晃绳。6. 由专职指挥人指挥起吊，电杆离地适当距离后，吊车停止起吊，检查起吊各受力点是否牢固可靠，电杆是否完好，无问题后将电杆起吊至杆坑位置。7. 将电杆中心与线路中心位置

27、一致，缓慢放下吊车牵引绳，将电杆放入杆坑。8. 杆坑回填土至坑深23处（每回填500mm夯实一次），使用晃绳将电杆调正，完成回填土工作（回填土高出地面300）。9. 放松吊车牵引绳，工作人员上杆将钢丝绳套、晃绳拆除后下杆。10. 吊车收回牵引绳、起重臂、支腿后撤离工作现场。11. 检查施工质量。1.工作时监护人不得做其他工作。2.工作人员，戴好安全帽，使用绳子必须合格。3.吊车起重臂下严禁有人逗留。立杆过程中电杆坑内严禁有人，除指挥人及指定人员外，其它人员必须远离电杆1.2倍杆高的距离以外。4.修坑时应有防止杆身滚动倾斜的措施。5.要使用合格的起重设备，严禁超载作业。6.起立的电杆回填土未完成

28、前禁止登杆。2完工工作完毕后清点作业人员、工具、清理现场。工作负责人签字：工作班成员签字：1.5 钢芯铝绞线（绝缘导线）放紧线标准化作业指导书1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网钢芯铝绞线（绝缘导线）放紧线作业。2 引用文件DL_T_5220-2005 架空配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做

29、必要的检查。3填写工作票及危险点分析与控制单。安全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，

30、不得擅自脱岗。7严禁酒后作业，作业现场严禁吸烟。3.3 工器具序号名 称规格数量1大锤2紧线器3放线滑车4单轮滑轮5坐担滑轮6大绳7钎子8钢丝绳9断线剪10滑轮组11梯子12安全带13脚扣14相应的通讯工具15个人工器具3.4 材料序号名 称备注1导线2绝缘子3耐张线夹4接续金具5横担及配套金具6其它材料3.5 危险点分析（见危险点分析及控制单）3.6 安全措施（见工作票或见危险点分析及控制单）3.7 作业分工序号内 容1放线应设专人统一指挥。2线轴处应设专人看护。3明确弧垂观测人员。4明确跨越处看护人员。5明确杆上、地面作业人员。6对临近带电作业等工作明确专责监护人。4 作业程序4.1 开工

31、序号作业内容1履行工作许可手续。2工作负责人按工作票内容向工作成员交待工作任务、现场安全措施、危险点。3工作人员清楚工作任务、现场安全措施、危险点等内容后，并在危险点分析与控制单上签字后，得到工作负责人的允许，方可开始工作。4按照工作票所列内容，落实安全措施。必要时加以补充。4.2 作业指导序号作业内容作业指导安全措施注意事项1放紧线1、工作负责人下达工作许可令后，开始工作。2、分发工具材料。3、组装金具、材料安置放线车，对交叉、跨越线路等危险地段做好看护及设置围栏。4、工作人员检查杆根及登杆工具。5、工作人员登杆选好工作位置，将传递绳拴在适当的地方。将滑轮固定在杆上适当位置。6、杆上工作人员

32、在两端耐张杆上将组装好的悬式绝缘子用绳子带至杆上，用连接金具与横担连接固定。7、在直线杆横担上安装固定好放线滑轮。8、放线要由专人领线，中间设联系人，应设专人指挥步调一致，放线轴处应有人看守。应对展放的导线进行外观检查，对断股、损伤、变形的导线进行处理。遇有跨越时，展放线时必须将导线放在铝制滑轮槽内，导线不得在杆塔、横担、瓷瓶、架构及其他物件上拖拉。9、为防止横担受力不均转担，紧线时应先紧两边相。10、紧线：将导线的一端放入耐张线夹内紧固，用绳子拽到杆上套在悬式绝缘子上，将导线另一端用绳子拽至杆上，放在紧线滑轮槽内，牵引线头拉紧导线（人力、机械）。用紧线器调整导线弧垂，将导线留好余度后剪断。1

33、1、导线弧垂应按照冀北地区气象区弧垂表调整，导线的最大允许应力安全系数K-3。12、将紧线器、紧线滑轮等工器具拆除，用绳子送至地面。13、将各处直线杆立瓶与导线绑好，接好各处弓子引线，放紧线工作完成。14、工作人员检查施工工艺。1、工作时监护人不得做其他工作，工作人员应系好安全带，传递东西用绳索，禁止扔东西，杆上不应掉东西，杆下严禁闲人滞留。2、领线人员注意导线穿越、跨越其他电力线路和通讯线路。3、放线时穿过铁路、公路及各种线路时，应先取得有关部门同意，做好安全措施，如搭好跨越架，在路口设专人持信号旗看守等，发现异常情况立即停止放线或紧线。4、放线滑车使用前应进行检查，线盘架应稳固，转动灵活，

34、制动灵活，制动可靠。5、线盘或线圈展放处，应设专人传递信号，作业人员不得站在线圈内。6、紧线时工作人员不得跨在导线上，不许站在导线内角侧紧线，紧线时应防止紧线器卡头伤损导线，紧线前检查拉线应牢固可靠，防止发生倒杆。7、在紧线前应检查拉线、拉桩、是否完好，检查导线上有无障碍物挂住，有无卡住导线现象，在无拉线、拉桩的杆塔上紧线，必须打好临时拉线。8、在放线过程中，新旧导线接头通过放线滑轮时应有专人看守。2完工工作完毕后清点作业人员、工具、清理现场。工作负责人签字：工作班成员签字：1.6 更换悬式及针式绝缘子标准化作业指导书1 范围本作业指导书适用于华北电网有限公司冀北地区城市配电网更换悬式及针式绝

35、缘子作业。2 引用文件DL_T_5220-2005 架空配电线路设计技术规程 国家电网安监2009664号 国家电网公司电力安全工作规程 3 工作前准备3.1 准备工作安排序号内 容作业指导责任人备注1现场勘查。查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境及危险点。2开工前准备好需要的工器具，检查工器具是否齐全。满足工作需要。工器具必须试验合格，做必要的检查。3填写工作票及危险点分析与控制单。安全措施符合现场实际。4工作前按照工作内容交底，布置安全措施。工作班成员必须清楚工作任务和安全措施。3.2 人员要求序号内 容责任人备注1作业人员的精神状态饱满、身体健康，无社会干

36、扰及思想负担。2作业人员必须经过培训，具备专业工作技能。3现场作业人员除指定联系人外，其他作业人员在工作期间不准使用通信设备。4所有作业人员有安全上岗证。认真执行安规和现场安全措施，互相关心施工安全，并监督安规和现场安全措施的实施。5所有作业人员统一着装，个人工具和劳保用品应佩带齐全。6明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全行为，不得擅自脱岗。7严禁酒后作业，作业现场严禁吸烟。3.3 工器具序号名 称规格数量1验电器2接地线3警告牌、安全围栏4传递绳5钢锯6安全带7脚扣8紧线器9钢丝套10个人工器具3.4 材料序号名 称备注1绝缘子2穿钉3接续金具4拉
