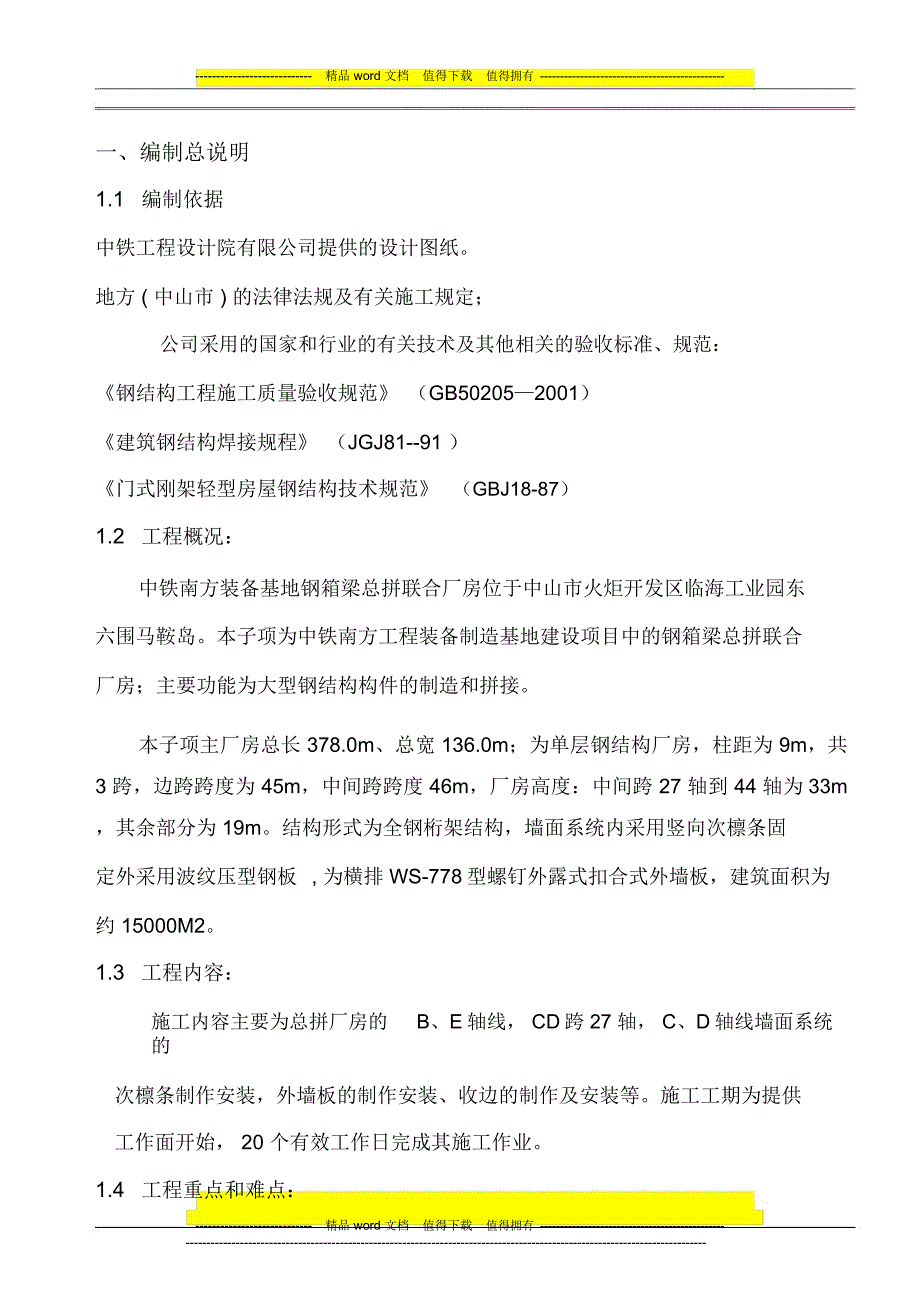

2、拥有 -一、编制总说明1.1编制依据中铁工程设计院有限公司提供的设计图纸。地方 ( 中山市 ) 的法律法规及有关施工规定；公司采用的国家和行业的有关技术及其他相关的验收标准、规范：钢结构工程施工质量验收规范 （GB502052001）建筑钢结构焊接规程 （JGJ81-91 ）门式刚架轻型房屋钢结构技术规范（GBJ18-87）1.2工程概况：中铁南方装备基地钢箱梁总拼联合厂房位于中山市火炬开发区临海工业园东六围马鞍岛。本子项为中铁南方工程装备制造基地建设项目中的钢箱梁总拼联合厂房；主要功能为大型钢结构构件的制造和拼接。本子项主厂房总长 378.0m、总宽 136.0m；为单层钢结构厂房，柱距为
3、9m，共 3 跨，边跨跨度为 45m，中间跨跨度 46m，厂房高度：中间跨 27 轴到 44 轴为33m，其余部分为 19m。结构形式为全钢桁架结构，墙面系统内采用竖向次檩条固定外采用波纹压型钢板, 为横排 WS-778型螺钉外露式扣合式外墙板，建筑面积为约 15000M2。1.3工程内容：施工内容主要为总拼厂房的B、E轴线， CD跨 27 轴， C、D轴线墙面系统的次檩条制作安装，外墙板的制作安装、收边的制作及安装等。施工工期为提供工作面开始， 20 个有效工作日完成其施工作业。1.4工程重点和难点：-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -外墙板的施
4、工：根据甲方及设计图纸要求，墙面次檩条采用几字型100*40*28*2.0Q235B 镀锌量为275g/m，次檩条与高频檩条的固定采用明和或标迪五号尾M5.5*25铁头自攻钉，墙面外层板采用隐藏式扣合板。外墙板的为0.6MM厚778 板型白银灰圆浪板，外墙板与次檩条的固定采明和或标迪五号尾M5.5*25尼龙头自攻钉，尼龙头颜色同外墙板。收边的固定采用明和或标迪五号尾M5.5*25的自攻钉。因檐口高度较高，相应板材长度也比较长，施工中采用外挂移动式钢梯安装，板材吊装由人工操作，施工难度较大，易造成材料的折弯损坏，施工中人力工具配备齐全，确保材料质量和施工安全。钢箱梁总拼联合厂房外墙围护节点要求，
5、如下图：-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -1.5工程注意项目：1.5. 1 墙面与土建台度墙搭接，需做好各工序的配合衔接工作。墙面板的平整度与墙面檩条的平整度有直接的联系，墙面板安装前要做好次檩条的调整、检查验收工作。二、总体布署针对项目的特点，我公司将拿出最大的努力保质量、保安全、保环境、保工期，如期完成制作
6、加工和安装施工任务。密切配合业主、设计、监理单位所开展的一切工作。公司将组建各部门经理及有关技术工艺专家组成的项目领导小组，来综合管理本工程的业务、技术、制作加工、运输、质量管理等工作，以确保本-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -工程所需的一切资源能及时到位。确保对技术措施和资源，制作加工组织机构，人力资源调配，机械设备调配，原材料的采购，质量控制的措施、方法和资源等满足工程建设的需要。工程开工时，我司将派三至四名工程师进驻现场，配合总包进行安装施工。2.1 工程管理体系及组织机构2.2 设计工作本工程钢结构设计由中铁工程设计院有限公司完成。围护结
7、构具体细化图纸和各节点施工方案设计，由专业分包派出具有多年专业设计经验的设计人员，满足本工程各种设计要求。2.3 制作加工墙面外层板：在专业分包工厂制作完成，货车运输到现场安装， 次檩条在工厂-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -加工成型，运至现场安装。三、制作加工部署3.1 加工图控制从设计施工图到生产制作加工图和安装图的转换过程由专业分包完成，必须配备足够的工程技术人员进行设计、翻样、校对、审核、加工工艺性分析，努力保证翻样的进度、质量，具体将由2 名工程技术人员负责， 2 名工程师负责专业校对、审核，确保加工图及时提供生产制作加工，并尽量提前完
8、成。本工程加工设计图纸在加工前，专业分包厂的结构工程师、工艺师、质量工程师也应对加工图进行详细、认真复核、校对、待复核正确后按需要份数复印并签认后，提供车间正式生产。加工图的控制应严格按照ISO9001：2000 质量体系程序文件“设计控制”和“文件和资料控制”程序执行。3.2 人力资源准备由于本工程工期紧、要求高，所以对加工人员的及时到位到岗和培训提出了更高的要求，对所有参与加工的人员都应进行针对性的培训，保证技术合格，保证工程质量和施工安全。人力资源由总经理及各部门经理保证，确保在本工程制作加工、运输安装期间各方面人员能及时到位，本工程厂内制作加工主要人员安排如下：管理和协调人员，主要各部
9、门及车间主要负责人，应按总体部署分工及职责要求，由各部门落实，具体由项目领导小组控制。设计人员、工艺人员、技术保证人员，主要工作是加工图设计、工艺文件设计，由总工程师亲自组织和管理；其中高工1 人、工程师 2 人、技师 1 人，共4 人专门服务于本工程（不含辅助技术人员）。-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -原材料测试及产品节点测试人员，由生管部提供，生管部提供本工程测试人员 2 人，其中工程师1 名，助工 1 名。生产制作加工人员： 主要为各工段岗位工人， 由生产部及各车间主任保证；对特殊部件加工必须进行技术培训后上岗，生产部应对本工程生产期间的
10、生产工人及工程量进行合理调度，确保各工段岗位满足工程的进度和质量要求。检验、测量、试验人员，主要为几何尺寸检验，成品试验，标识，组装件测量等，本工程的检测人员共4 人，均持证上岗，其中工程师2 人，助工 1 人，技术员工 1 人。3.3 原材料进厂及质量控制本工程所用材料除常用备料外，应及时订购所需材料。 对本工程的材料供应，各部门履行以下职责，以充分保证材料的及时供应和质量控制。专业分包公司工务部根据标准及设计图及时算出所需的各种原辅料和外购零配件的规格、品种、型号、数量、质量要求清单，送交生管部。生管部根据公司库存情况以及工务部提供的原辅料清单，及时排定原材料及零配件的采购计划，并具体说明
11、材料品种、规格、型号、数量、质量要求、产地及分批次到货日期，送交供应部采购。采购部将严格按工务部列出的材料的品种、规格、型号、性能的要求、进行采购，及时编制采购作业任务书，责任落实到人，保质、保量、准时供货到厂。对特殊材料应及时组织对分承包方的评定，采购文件应指明采购材料的名称、规格、型号、数量、采用的标准、质量要求及验收内容和依据。生管部负责进厂材料的检验、验收，根据设计要求以及作业指导书的验收规范和作业方法进行严格进货检验。确保原材料的质量符合规定要求。-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -本工程所用的材料主要为各种烤漆钢板、镀锌薄板、保温材料、
12、防水材料等，必须按 ISO9001标准的程序文件和作业指导书规定要求由合格分承包方供应以及进行进厂前的检验、化验、试验。其它辅助材料如焊剂、氧气、乙炔、二氧化碳等也都必须由合格分、承包方供应并按规定进行检查。所有采购的原材料均应由工务部提前制定采购需求计划，并应具体明确每批次材料的到货期限、规格、型号、质量要求、数量、采用的技术标准等。仓库根据程序文件及作业指导书要求，入库材料必须分类、分批次堆放，做到按产品性能进行分类堆放标识，确保堆放合理，标识明确，做好防腐、防潮、防火、防损坏、防混淆工作，做到先进先出，定期检查。3.4 加工工艺流程及技术措施外墙面 WS-778型彩色钢板材料采用工厂加工
13、成型， 将成品运至工地组合安装而成建筑物围护结构之施工方法。收边板加工工艺流程及技术措施收边的加工要注意其收边的尺寸角度和面漆的位置，因为收边的尺寸角度直接关系到收边的美观、搭接牢固以及防水要求。因此加工时要严格按照下料图纸的尺寸规格和相应的规范进行。同时要综合考虑板材的利用率，以免产生过多的废料。四、包装、搬运、堆放、装卸、运输4.1包装：对于已完成编号、标识且经检验合格的零部件和构件应进行适当的包装、堆放。彩钢板生产完后要堆放整齐，然后用打包机进行打包，间距大约为23 米，然后再用塑料薄膜进行包裹。 一般 WS-778型板每捆为 7080 片，其重量不宜超过-精品 word 文档值得下载值
14、得拥有 -精品 word 文档值得下载值得拥有 -4 吨，堆放时不宜超过3 堆； WS-778 型板每捆为2030 片，其重量不宜超过2吨，堆放时不宜超过2 堆；收边用塑料薄膜进行包裹；各种小型零件（如固定座）应用桶或箱包装，确保包装物内零件不丢失、不损坏。4.2搬运和装卸在厂内将使用吊车和叉车负责搬运和装卸，在施工安装现场使用汽吊和人工相结合的办法负责搬运和装卸所有构件，构件严禁自由卸货，吊车工、叉车工应持证上岗，搬运、装卸时应轻拿轻放，必须做到以下几点：确保过程安全，包括人员安全、零部件及构件安全，厂内或现场的建筑物及装备的安全。按规定的地点堆放，不使编号、规格等搞错、混淆。及时和准确的搬
15、运。4.3堆放：构件的堆放应满足以下要求：按使用（加工、搬运、运输、安装等）的先后次序进行适当堆放。彩色钢板堆放时必须在彩色钢板下面垫50*50CM 方木，每三米一道。放在屋面上的钢板必须用铁丝进行绑扎，以防刮大风时被掀起。注意每堆浪板的堆积高度不得大于3 堆，总片数不应大于200 片。厂内，厂外堆放都必须整齐、合理、标识明确、记录完整。高低不平、低洼积水等地块不能堆放。4.4运输：运输要保证路途无损坏，应作到以下几点： 根据运输量、构件特点，与运输承揽单位签订运输合同。 应根据构件长度、形状、重量选择运输工具，确保运输过程中的安全和产品质-精品 word 文档值得下载值得拥有 -精品 wor
16、d 文档值得下载值得拥有 -量。 装卸时应轻拿轻放，文明装卸，车上构件应绑扎牢固，堆放合理。 与运输承揽单位签订行车安全责任协议，严禁野蛮装运五、安装工艺及技术措施5.1准备工作：项目经理、项目经理部有关人员将提前进行施工前的准备，准备工作的具体内容如下：对将去现场施工的技术、 管理人员进行技术交底， 并编制相应的施工计划，交底的主要内容有：1、工程概况及施工部署；2、合同及有关协议；3、施工组织设计；4、质量、安全及组织纪律，具体见下图：熟悉图纸会审计算工编制施工计划工艺流程及作业指导编制劳动力用量计划编制施工工艺编制施工器具及辅助材料用量计划用电量计划施工准备计划安全技术交底施工平面布置-
17、精品 word 文档值得下载值得拥有 -经济核算-精品 word 文档值得下载值得拥有 -5.1.2办理有关施工的手续。5.1.3在现场与前道工序施工单位及甲方的交接工作，主要内容有：1、现场布置：如原材料及机具堆放场地合理，行车通道平整、结实、畅通，水源、电源位置靠近。 堆料场地：因材料品种多、数量大，须有足够的堆料场放置。场地需求为25米*50 米 各类机具现场放置，管理人员现场办公，职工住宿共须场地为8 间*20 平米。2、现场其他施工条件 生活、办公条件：如食、宿、水、电、行。食宿环境安全适宜，能保证水、电使用，办公及库房应紧靠施工现场。 对安装施工有关的前道工序进行复核，确保前道工序
18、如埋件质量、标高、中心线、几何尺寸、平整度等准确，做好施工交接手续。 与甲方及相关施工单位进行施工工序、工期及交叉作业协调计划。劳动力计划-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -劳动力计划表名称人数檩条施工组3 支6 人=18人质安组2 人墙面板安装组4 支6 人=24人材料组6 人后勤及保卫组3 人合计53人（说明：以上每组人数为计划安排数，每组人员可由项目经理、队长、组长根据需要灵活安排，又以上人数为总体数，由于各安装时段工序的不同，人数会有适当的增减。）施工机具配置及电力要求1、放样及安装工具主要施工工具表1角尺8脚手架15尼龙绳2钢卷尺9橡皮锤
19、16清洁工具3墨斗10铁锤17水线4手动绞合器11手提钻机5铁皮剪刀12手提电钻套-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -6弯板器13安全带7线坠14钢丝绳2、电力需求：所需电压 220V、380V用电设备及数量（需要三个200A 的二级箱）5.2总体施工流程墙面板施工：现场放线次檩条外墙板收边安装六、施工方案6.1檩条误差复核檩条安装的允许误差：按下表检查，误差超过时将进行调整、更换，以满足误差范围和彩板施工要求。次檩条误差允许值表项目允许偏差 mm检查方法墙架中心线对轴线偏移10.0钢尺检查立柱垂直度H/1000，不大于 10经纬仪或吊线、钢尺弯曲
20、矢高H/1000，不大于 15檩条的间距 5.0经纬仪或吊线、钢尺檩条弯曲矢高L/750 ，不大于 12.0钢尺检查注： 1、H 为墙架柱的高度拉线和钢尺2、L 为檩条的长度6.2墙面系统施工施工准备1、按照规范要求制作个施工梯子，梯子的高度在 21M左右，制作完毕后将梯子立-精品 word 文档值得下载值得拥有 -精品 word 文档值得下载值得拥有 -起，梯子的顶端用绳子绑紧在墙面 20.5M 高频檩条上，中间段绑在墙檩上。 要保证钢梯的整体性，以免翻转。2、外墙四周的砖墙台度已经完成， 外墙面装饰已经完成， 墙面檩条已经安装完毕，拉杆安装完毕。墙面板安装示意图片外墙板施工1、从长年风尾开始起铺第一片墙面板。2、在铺设第一片外墙板时， 应在檩条上弹一垂线作为第一片板起铺的基准线，将板吊装到安装的位置，用自攻钉固定在檩条上。自攻钉固定在778 板的波底，在垂直方向每130MM一个M5.5*25 钉子，水平方向按照次檩条的位置布置M5.5*25 的钉子。3、外墙板的位置在檩条与钢柱之间，铺设时应根据每个柱距进行分开铺设。4、在墙面板施工过程中， 应注意对墙面板
