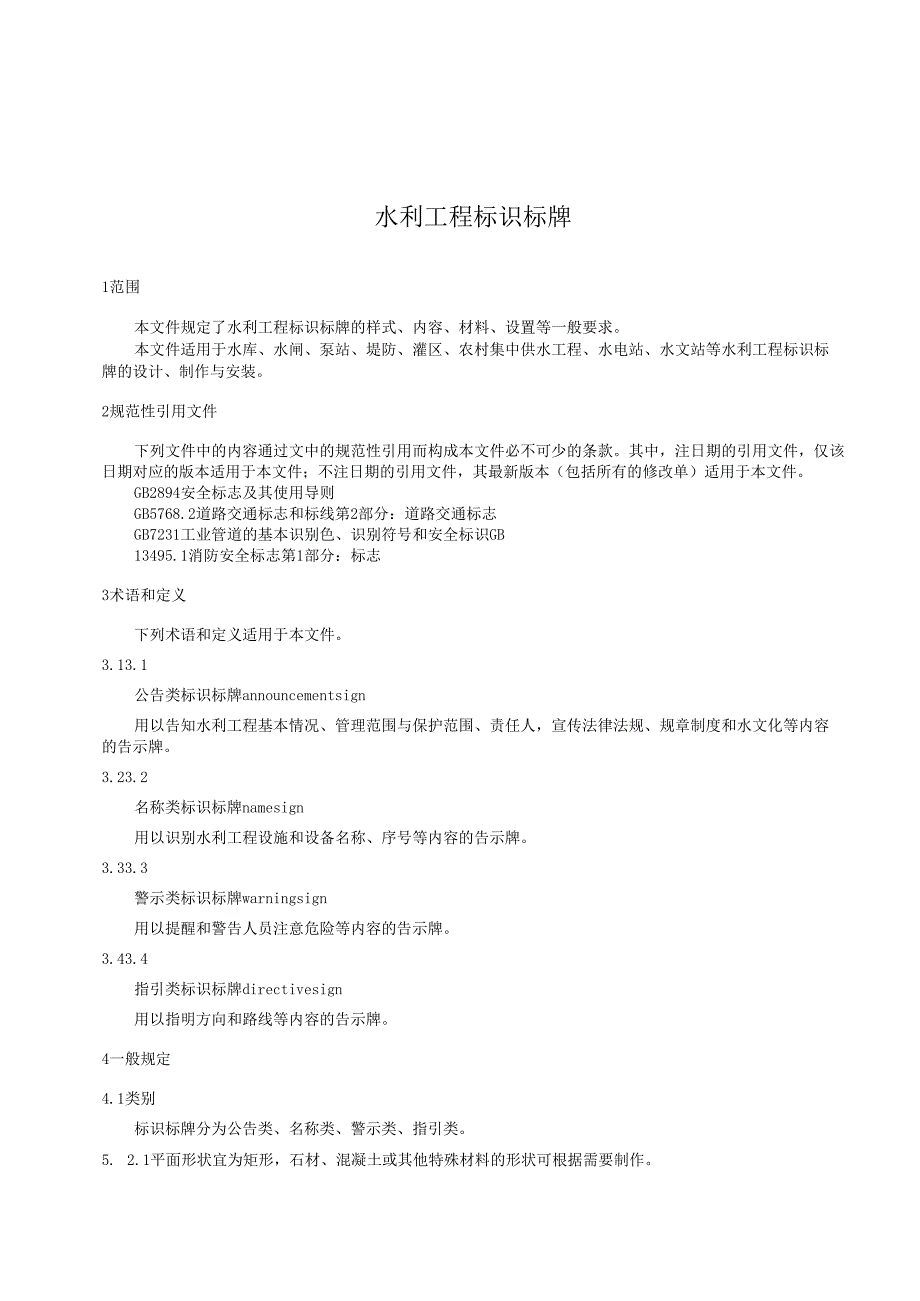

1、水利工程标识标牌1范围本文件规定了水利工程标识标牌的样式、内容、材料、设置等一般要求。本文件适用于水库、水闸、泵站、堤防、灌区、农村集中供水工程、水电站、水文站等水利工程标识标牌的设计、制作与安装。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2894安全标志及其使用导则GB5768.2道路交通标志和标线第2部分：道路交通标志GB7231工业管道的基本识别色、识别符号和安全标识GB13495.1消防安全标志第1部分：标志3术语和定义下列术
2、语和定义适用于本文件。3.13.1公告类标识标牌announcementsign用以告知水利工程基本情况、管理范围与保护范围、责任人，宣传法律法规、规章制度和水文化等内容的告示牌。3.23.2名称类标识标牌namesign用以识别水利工程设施和设备名称、序号等内容的告示牌。3.33.3警示类标识标牌warningsign用以提醒和警告人员注意危险等内容的告示牌。3.43.4指引类标识标牌directivesign用以指明方向和路线等内容的告示牌。4一般规定4.1类别标识标牌分为公告类、名称类、警示类、指引类。5. 2.1平面形状宜为矩形，石材、混凝土或其他特殊材料的形状可根据需要制作。6. 2

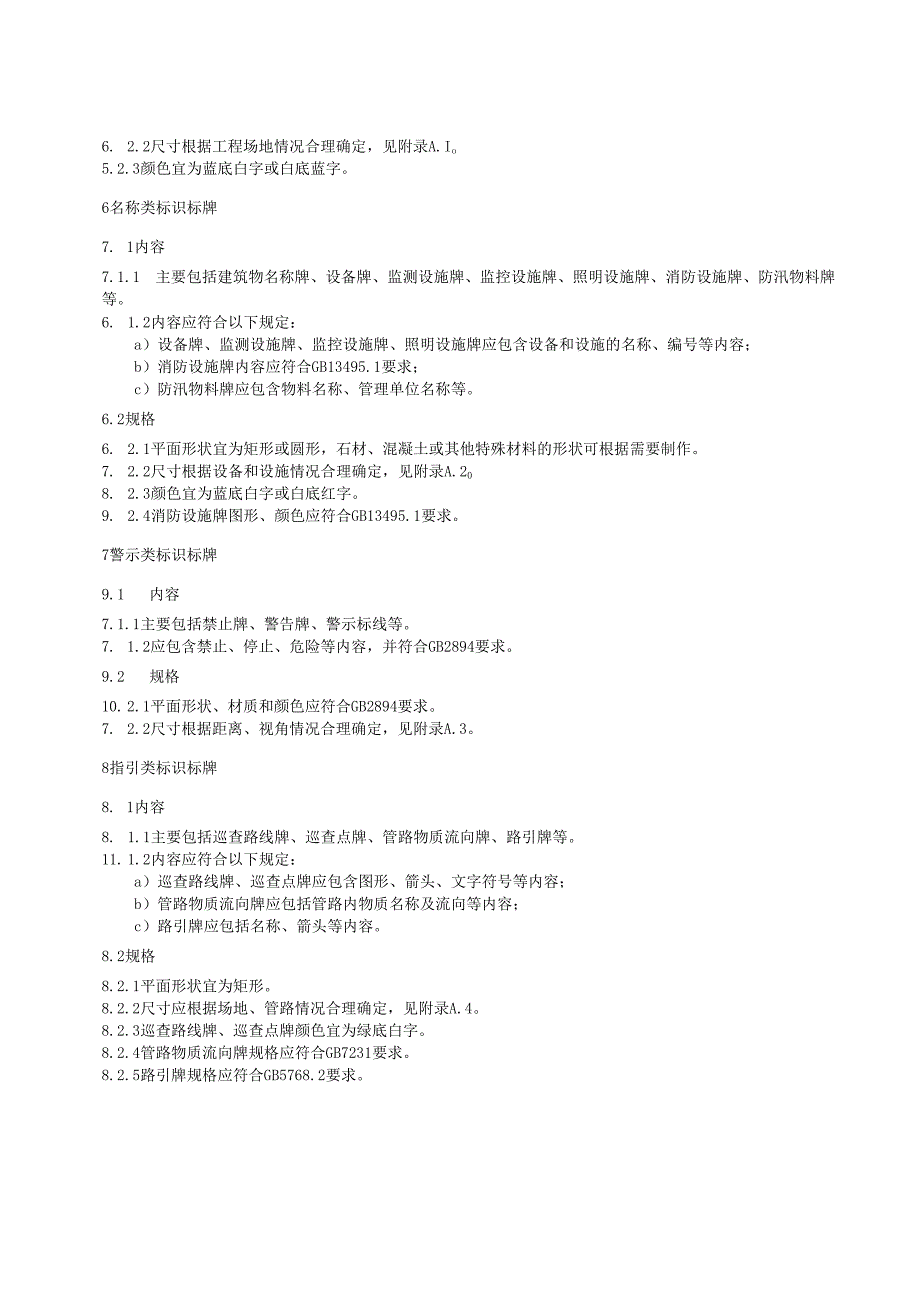

3、2尺寸根据工程场地情况合理确定，见附录A.Io5.2.3颜色宜为蓝底白字或白底蓝字。6名称类标识标牌7. 1内容7.1.1 主要包括建筑物名称牌、设备牌、监测设施牌、监控设施牌、照明设施牌、消防设施牌、防汛物料牌等。6. 1.2内容应符合以下规定：a）设备牌、监测设施牌、监控设施牌、照明设施牌应包含设备和设施的名称、编号等内容；b）消防设施牌内容应符合GB13495.1要求；c）防汛物料牌应包含物料名称、管理单位名称等。6.2规格6. 2.1平面形状宜为矩形或圆形，石材、混凝土或其他特殊材料的形状可根据需要制作。7. 2.2尺寸根据设备和设施情况合理确定，见附录A.208. 2.3颜色宜为蓝
4、底白字或白底红字。9. 2.4消防设施牌图形、颜色应符合GB13495.1要求。7警示类标识标牌9.1 内容7.1.1主要包括禁止牌、警告牌、警示标线等。7. 1.2应包含禁止、停止、危险等内容，并符合GB2894要求。9.2 规格10. 2.1平面形状、材质和颜色应符合GB2894要求。7. 2.2尺寸根据距离、视角情况合理确定，见附录A.3。8指引类标识标牌8. 1内容8. 1.1主要包括巡查路线牌、巡查点牌、管路物质流向牌、路引牌等。11. 1.2内容应符合以下规定：a）巡查路线牌、巡查点牌应包含图形、箭头、文字符号等内容；b）管路物质流向牌应包括管路内物质名称及流向等内容；c）路引牌应

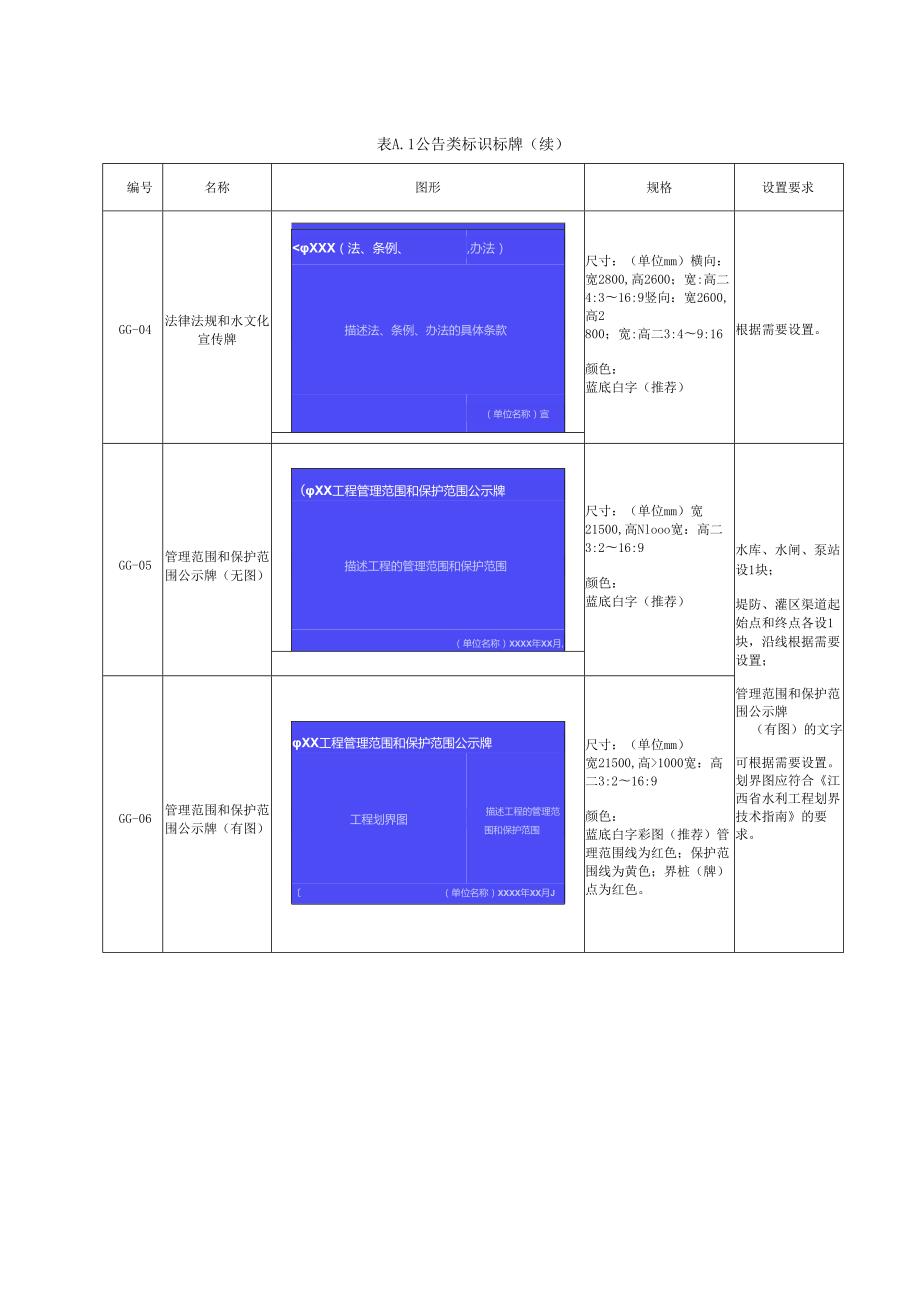

5、包括名称、箭头等内容。8.2规格8.2.1平面形状宜为矩形。8.2.2尺寸应根据场地、管路情况合理确定，见附录A.4。8.2.3巡查路线牌、巡查点牌颜色宜为绿底白字。8.2.4管路物质流向牌规格应符合GB7231要求。8.2.5路引牌规格应符合GB5768.2要求。表A.1公告类标识标牌（续）编号名称图形规格设置要求尺寸：（单位mm）横向：宽2800,高2600；宽:高二4:316:9竖向：宽2600,高2800；宽:高二3:49:16颜色：蓝底白字（推荐）1000宽：高二3:216:9颜色：蓝底白字彩图（推荐）管理范围线为红色；保护范围线为黄色；界桩（牌）点为红色。可根据需要设置。划界图应符
6、合江西省水利工程划界技术指南的要求。（单位名称）XXXX年XX月J表A.1公告类标识标牌（续）编号名称图形规格设置要求GG-IO百米桩/1202(5/501520X/6、兴Z、SC9a、尺寸：（单位mm）平面尺寸如图所示厚度不少于150颜色：白色为底（推荐）编号及文字部分为红色设置在堤防、灌区渠道等公里桩之间，每隔100米设一个XX制度（规程）1、2、3、尺寸：（单位mm）宽2600,高N900设置在办公室、GG-Il制度规程牌4、5、宽：高二2:39:16资料室、机房、启闭房、操作颜色：白底黑字（推荐）间、仓库等醒目位置。（单位名称）设备责任牌GG-12设备和设施责任牌设备名称：XXX设备型
7、号：XXX生产厂家：XXX生产厂家联系电话：XXX责任人：XXX联系电话：XXX尺寸：（单位mm）宽2200,高2150宽:高二3:24:3颜色：白底蓝字（推荐）设置在主要设备和设施表面或周边醒目位置，与主要设备数量相同。表A.2名称类标识标牌编号名称图形规格设置要求MC-Ol监测设施牌IIII尺寸：（单位mm）宽200,高2100宽：高二2:13:2颜色：蓝底白字（推荐）设置在工程外部监测设施表面或周边醒目位置，与设施数量相同。MC-02设备牌（圆形）(设备名称7编号X）)尺寸：（单位mm）直径2200颜色：白底红字（推荐）设置在主要设备表面或周边醒目位置，与主要设备数量相同。MC-03设备
8、牌（矩形）设备名称尺寸：（单位mm）宽2200,高2100宽:高二2:13:2颜色：白底红字（推荐）MC-04监控设施牌彳公共安全视频迹控区域VIDEO尺寸：（单位mm）宽2150,高2200宽:高二3:42:3颜色：蓝底白字（推荐）设置在监控设施立杆表面或周边醒目位置，与设施数量相同。表A.2名称类标识标牌（续）编号名称图形规格设置要求MC-05照明设施牌1路灯编号XXXJ尺寸：（单位mm）宽2150,高2100宽：高二2:13:2颜色：蓝底白字（推荐）设置在照明设施立杆表面或周边醒目位置。MC-06消防设施牌I灭:火器尺寸：（单位mm）宽2400,高2300宽：高二4:31:1图形、颜色应
9、符合GB13495.1的要求设置在监控设施立杆表面或周边醒目位置，与设施数量相同。MC-07防汛物料牌尺寸：（单位mm）宽2300,高2150宽：高二2:13:2颜色：蓝底白字（推荐）设置在防汛物料储料池周边醒目位置。JIOI表A.3警示类标识标牌编号名称图形规格设置要求JS-Ol禁止游泳牌I尺寸：（单位mm）宽2300,高2400宽:高二3:4图形、颜色应符合GB2894的要求设置在工程临水周边易于下水游泳处，数量根据需要设置。(I禁止游泳IJS-02禁止靠近牌I尺寸：（单位mm）宽2300,高2400宽:高二3:4图形、颜色应符合GB2894的要求设置在不允许靠近的危险区域，如：高压试验区
10、高压线、输电线设备的附近，数量根据需要设置。11IJS-03禁止垂钓牌I:尺寸：（单位mm）宽2300,高2400宽：高二3:4图形、颜色应符合GB2894的要求设置在建筑物临水处，数量根据需要设置。IO表A.3警示类标识标牌（续）编号名称图形规格设置要求JS-04禁止翻越牌三JI尺寸：（单位mm）宽2300,高2400宽:IwJ=3:4图形、颜色应符合GB2894的要求设置在工程周边设有防护栏、防护网等部位，数量根据需要设置。JS-05水深危险牌水深危险注意安全尺寸：（单位mm）宽2400,高2300宽：Wj=4:3颜色：白底红字（推荐）设置在易发生溺水事故的部位，数量根据需要设置。表A.
11、3警示类标识标牌（续）编号名称图形规格设置要求JS-06高压危险牌L高压危险I尺寸：（单位mm）宽2400,高2300宽：高二4:3颜色：白底红字（推荐）设置在高压线、输变电设备等处，数量根据需要设置。JS-07危险请勿靠近牌XX危险情勿近尺寸：（单位mm）宽2400,高N300宽:IwJ=4:3颜色：白底红字（推荐）设置在工程悬崖、陡坡、陡坎等危险区域，数量根据需要设置。JS-08当心落水牌I当心落水I尺寸：（单位mm）宽2300,高2400宽:IwJ=3:4图形、颜色应符合GB2894的要求设置在工程周边落水后易产生溺水事故的场所或部位，数量根据需要设置。表A.3警示类标识标牌（续）编号名
12、称图形规格设置要求JS-09当心塌方牌A当心塌方尺寸：（单位mm）宽2300,高2400宽:高二3:4图形、颜色应符合GB2894的要求设置在工程周边易发生塌方危险的场所或部位，数量根据需要设置。JS-IO当心触电牌瓜当心触电尺寸：（单位mm）宽2300,高N400宽:IwJ=3:4图形、颜色应符合GB2894的要求设置在有触电危险的设备和线路附近，如：配电箱（柜）、开关箱（柜）、变压器等处，数量根据需要设置。S-Il注意安全牌注意安全尺寸：（单位mm）宽2300,高2400宽:IwJ=3:4图形、颜色应符合GB2894的要求设置在易造成人员伤害的场所及设备处，数量根据需要设置。JS-12警示
13、标线4、尺寸：（单位mm）户外线宽学100室内线宽三50颜色：黄黑相间（推荐）设置在易造成人员伤害的场所及设备处，数量根据需要设置。编号名称图形规格设置要求JS-Ol巡视路线牌（直行）尺寸：（单位mm）长2400,宽2200长：宽二2:13:2颜色：绿底白字（推荐）设置在巡查直行经过的路面上，每隔20-30米设置1个。2A巡视线路尺寸（单位mm）：设置在巡查路线上需左向拐弯处，数量根据需要设置。视线路JS-03巡视路线牌（右拐）IA200颜色：绿底白字（推荐）JS-04巡视点牌尺寸：（单位mm）正方形边长三200颜色：绿底白字（推荐）设置在巡查路线上需驻足仔细查看的关键部位，数量根据需要设置。Ii4视广,编号名称图形规格设置要求JS-05管路物质流向牌C=UUk尺寸、图形、颜色应符合GB7231的要求设置在管道表面，数量根据需要设置。
