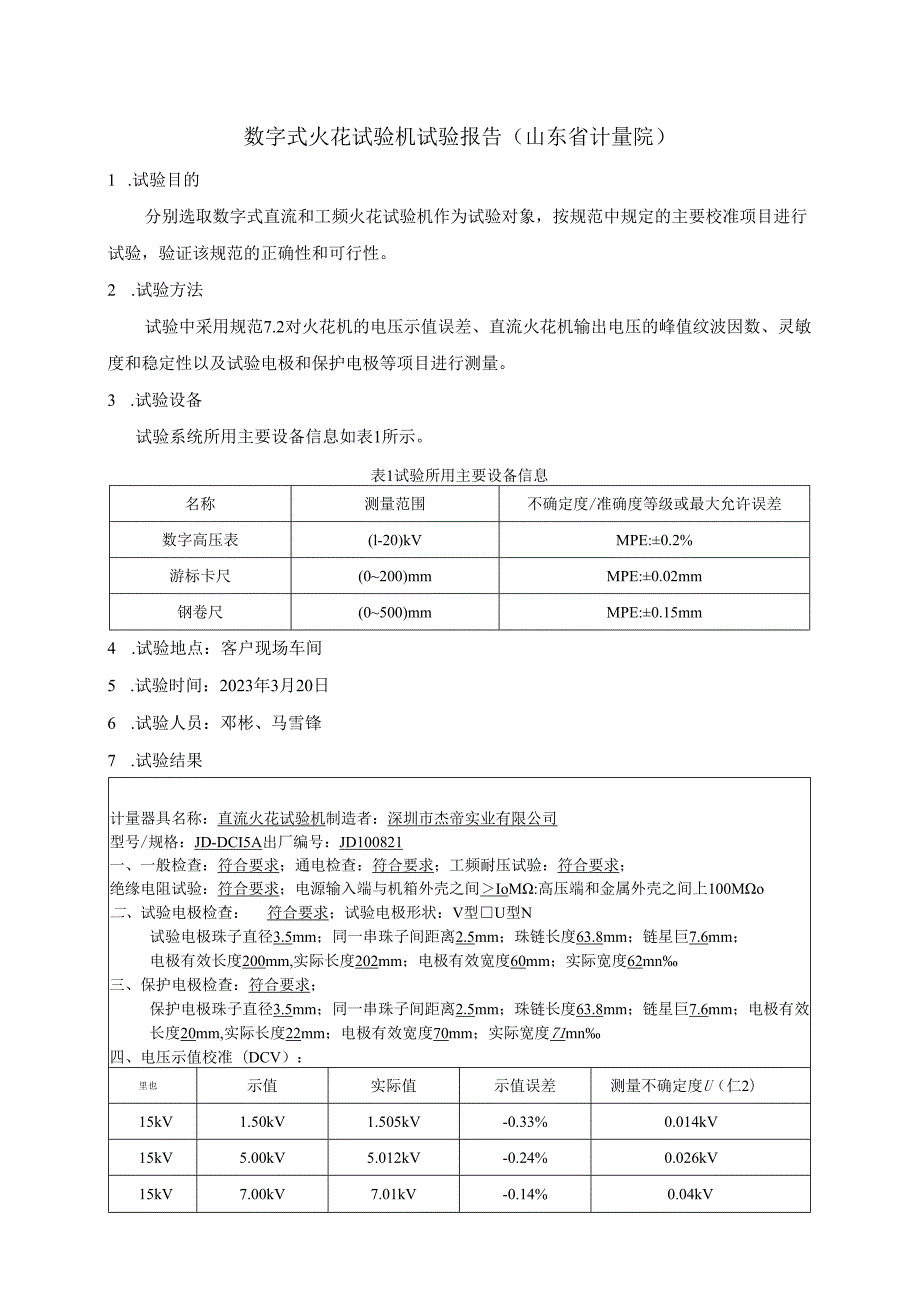

1、数字式火花试验机试验报告（山东省计量院）1 .试验目的分别选取数字式直流和工频火花试验机作为试验对象，按规范中规定的主要校准项目进行试验，验证该规范的正确性和可行性。2 .试验方法试验中采用规范7.2对火花机的电压示值误差、直流火花机输出电压的峰值纹波因数、灵敏度和稳定性以及试验电极和保护电极等项目进行测量。3 .试验设备试验系统所用主要设备信息如表1所示。表1试验所用主要设备信息名称测量范围不确定度/准确度等级或最大允许误差数字高压表(l-20)kVMPE:0.2%游标卡尺(0200)mmMPE:0.02mm钢卷尺(0500)mmMPE:0.15mm4 .试验地点：客户现场车间5 .试验时间
2、2023年3月20日6 .试验人员：邓彬、马雪锋7 .试验结果计量器具名称：直流火花试验机制造者：深圳市杰帝实业有限公司型号/规格：JD-DCI5A出厂编号：JD100821一、一般检查：符合要求；通电检查：符合要求；工频耐压试验：符合要求；绝缘电阻试验：符合要求；电源输入端与机箱外壳之间IoM:高压端和金属外壳之间上100Mo二、试验电极检查：符合要求；试验电极形状：V型U型N试验电极珠子直径3.5mm；同一串珠子间距离2.5mm；珠链长度63.8mm；链星巨7.6mm；电极有效长度200mm,实际长度202mm；电极有效宽度60mm；实际宽度62mn三、保护电极检查：符合要求；保护电极珠

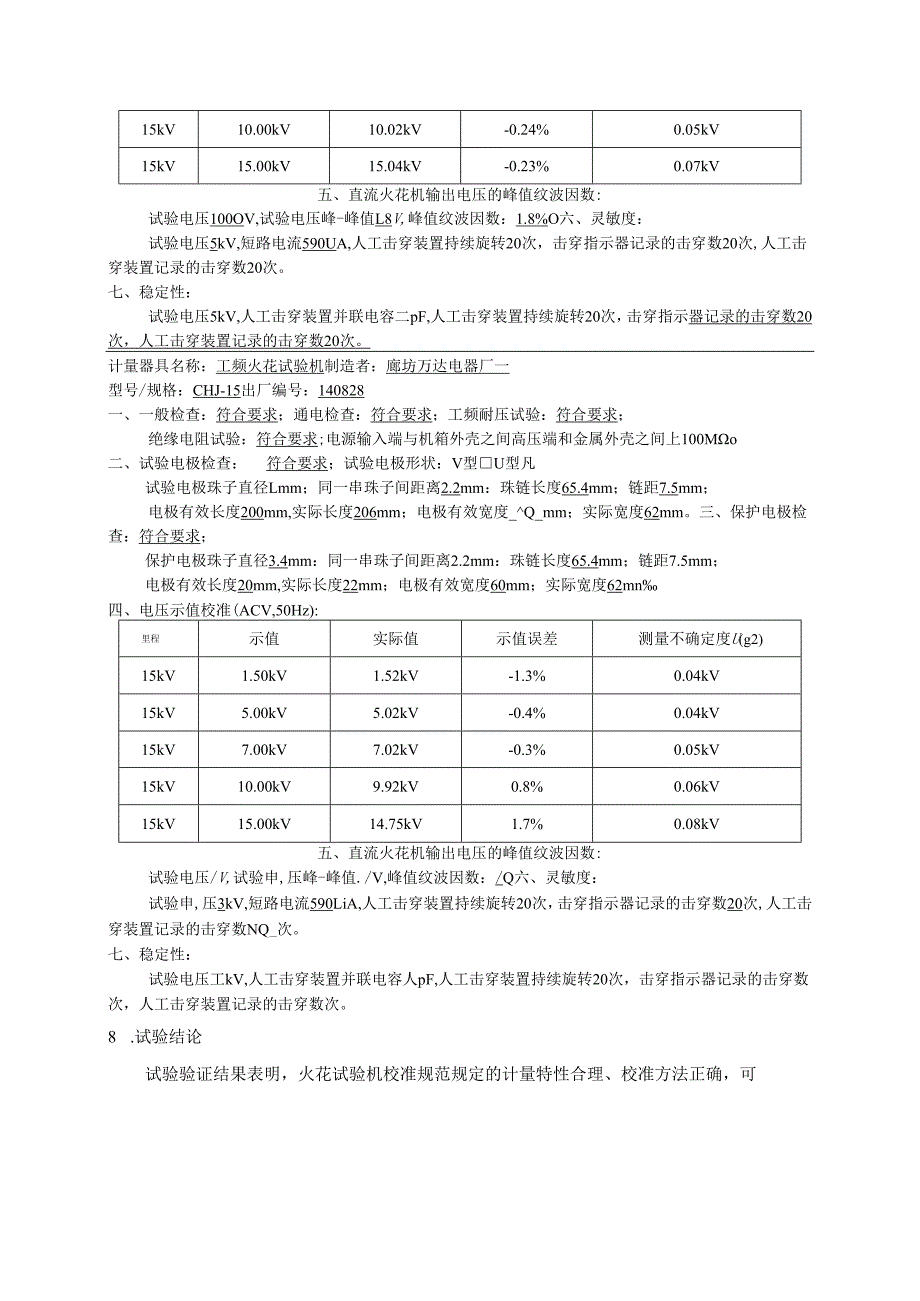

3、子直径3.5mm；同一串珠子间距离2.5mm；珠链长度63.8mm；链星巨7.6mm；电极有效长度20mm,实际长度22mm；电极有效宽度70mm；实际宽度71mn四、电压示值校准（DCV）：里也示值实际值示值误差测量不确定度U（仁2）15kV1.50kV1.505kV-0.33%0.014kV15kV5.00kV5.012kV-0.24%0.026kV15kV7.00kV7.01kV-0.14%0.04kV15kV10.00kV10.02kV-0.24%0.05kV15kV15.00kV15.04kV-0.23%0.07kV五、直流火花机输出电压的峰值纹波因数:试验电压100OV,试验电压峰
4、峰值L8V,峰值纹波因数：1.8%O六、灵敏度：试验电压5kV,短路电流590UA,人工击穿装置持续旋转20次，击穿指示器记录的击穿数20次,人工击穿装置记录的击穿数20次。七、稳定性：试验电压5kV,人工击穿装置并联电容二pF,人工击穿装置持续旋转20次，击穿指示器记录的击穿数20次，人工击穿装置记录的击穿数20次。计量器具名称：工频火花试验机制造者：廊坊万达电器厂一型号/规格：CHJ-15出厂编号：140828一、一般检查：符合要求；通电检查：符合要求；工频耐压试验：符合要求；绝缘电阻试验：符合要求;电源输入端与机箱外壳之间高压端和金属外壳之间上100Mo二、试验电极检查：符合要求；试验
5、电极形状：V型U型凡试验电极珠子直径Lmm；同一串珠子间距离2.2mm：珠链长度65.4mm；链距7.5mm；电极有效长度200mm,实际长度206mm；电极有效宽度_Q_mm；实际宽度62mm。三、保护电极检查：符合要求；保护电极珠子直径3.4mm：同一串珠子间距离2.2mm：珠链长度65.4mm；链距7.5mm；电极有效长度20mm,实际长度22mm；电极有效宽度60mm；实际宽度62mn四、电压示值校准(ACV,50Hz):里程示值实际值示值误差测量不确定度U(g2)15kV1.50kV1.52kV-1.3%0.04kV15kV5.00kV5.02kV-0.4%0.04kV15kV7.0
6、0kV7.02kV-0.3%0.05kV15kV10.00kV9.92kV0.8%0.06kV15kV15.00kV14.75kV1.7%0.08kV五、直流火花机输出电压的峰值纹波因数:试验电压/V,试验申,压峰-峰值./V,峰值纹波因数：/Q六、灵敏度：试验申,压3kV,短路电流590LiA,人工击穿装置持续旋转20次，击穿指示器记录的击穿数20次,人工击穿装置记录的击穿数NQ_次。七、稳定性：试验电压工kV,人工击穿装置并联电容人pF,人工击穿装置持续旋转20次，击穿指示器记录的击穿数次，人工击穿装置记录的击穿数次。8 .试验结论试验验证结果表明，火花试验机校准规范规定的计量特性合理、校

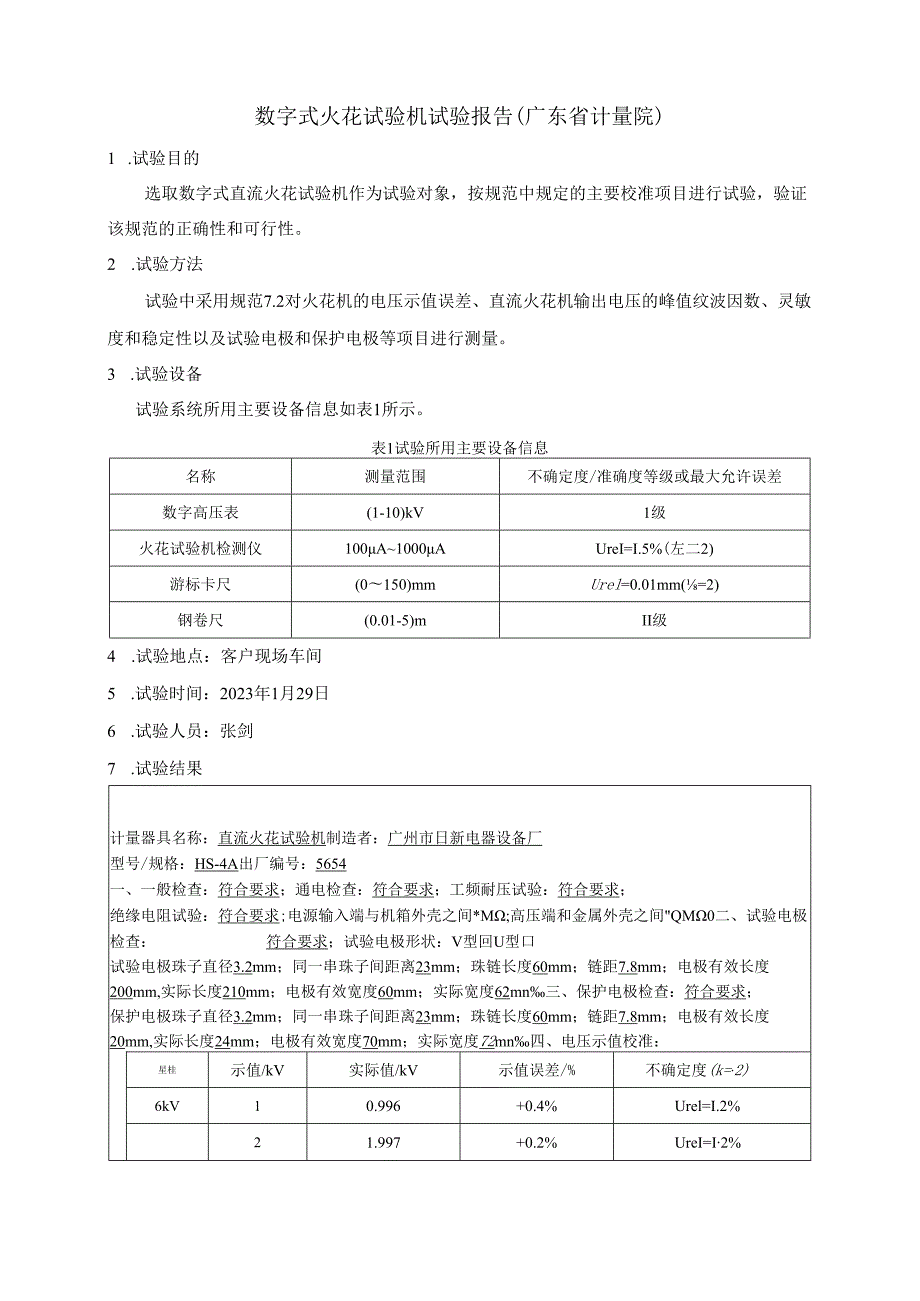

7、准方法正确，可数字式火花试验机试验报告(广东省计量院)1 .试验目的选取数字式直流火花试验机作为试验对象，按规范中规定的主要校准项目进行试验，验证该规范的正确性和可行性。2 .试验方法试验中采用规范7.2对火花机的电压示值误差、直流火花机输出电压的峰值纹波因数、灵敏度和稳定性以及试验电极和保护电极等项目进行测量。3 .试验设备试验系统所用主要设备信息如表1所示。表1试验所用主要设备信息名称测量范围不确定度/准确度等级或最大允许误差数字高压表(1-10)kV1级火花试验机检测仪100A1000AUreI=I.5%(左二2)游标卡尺(0150)mmUrel=0.01mm(=2)钢卷尺(0.01-5
8、)mII级4 .试验地点：客户现场车间5 .试验时间：2023年1月29日6 .试验人员：张剑7 .试验结果计量器具名称：直流火花试验机制造者：广州市日新电器设备厂型号/规格：HS-4A出厂编号：5654一、一般检查：符合要求；通电检查：符合要求；工频耐压试验：符合要求；绝缘电阻试验：符合要求;电源输入端与机箱外壳之间*M;高压端和金属外壳之间QM0二、试验电极检查：符合要求；试验电极形状：V型回U型口试验电极珠子直径3.2mm；同一串珠子间距离23mm；珠链长度60mm；链距7.8mm；电极有效长度200mm,实际长度210mm；电极有效宽度60mm；实际宽度62mn三、保护电极检查：符合要
9、求；保护电极珠子直径3.2mm；同一串珠子间距离23mm；珠链长度60mm；链距7.8mm；电极有效长度20mm,实际长度24mm；电极有效宽度70mm；实际宽度72mn四、电压示值校准：星桂示值/kV实际值/kV示值误差/%不确定度(k=2)6kV10.996+0.4%Urel=I.2%21.997+0.2%UreI=I2%33.004-0.1%Urel=1.2%44.008-0.2%Urel=1.2%55.006-0.1%Urel=I2%65.987+0.3%Urel=I.2%五、直流火花机输出电压的峰值纹波因数：试验电压100oV,试验电压峰-峰值.22V,峰值纹波因数：2.2%。六、灵
10、敏度：试验电压5kV,短路电流590UA,人工击穿装置持续旋转20次,击穿指示器记录的击穿数次，人工击穿装置记录的击穿数出一次。七、稳定性：试验电压6kV,人工击穿装置并联电容，pF,人工击穿装置持续旋转20次，击穿指示器记录的击穿数20次,人工击穿装置记录的击穿数20次。8 .试验结论试验验证结果表明，火花试验机校准规范规定的计量特性合理、校准方法正确，可操作性较强。指针式火花试验机试验报告（河南省计量院）1 .试验目的选取指针式直流火花试验机和工频火花试验机作为试验对象，按规范中规定的主要校准项目进行试验，验证该规范的正确性和可行性。2 .试验方法试验中采用规范7.2对火花机的电压示值误差
11、直流火花机输出电压的峰值纹波因数、灵敏度和稳定性以及试验电极和保护电极等项目进行测量。3 .试验设备试验系统所用主要设备信息如表1所示。表1试验所用主要设备信息名称测量范围不确定度/准确度等级或最大允许误差数字高压表(l-30)kV1级火花试验机检测仪100A1000AUreI=I5%(%=2)游标卡尺(0150)mmUrei=0.01mm(fc=2)钢卷尺(0.01-5)mII级4 .试验地点：客户现场车间5 .试验时间：2023年1月16日6 .试验人员：贾红斌7 .试验结果计量器具名称：工频火花试验机制造者：永陵型号/规格：CHJ2出厂编号：/一、一般检查：1、安全保护连锁装置检查、复
12、绕挤出开关：正常。2、火花机外壳有接地端子和接地标志；接地良好。二、电极：试验电极长180mm,宽80mm。保护电极长40mm,宽110mm,接地可靠。三、灵敏度校准：试验电压3kV(有效值)时，短路稳态电流590UA；20次人工击穿报警正常。四、稳定性校准：1、试验电压升至5kV(有效值)时，20次人工击穿报警正常。2、试验电压在3kV(有效值)至最高标称电压上下连续调整2次，20次人工击穿报警正常。五、试验电压校准：示值(kV)510152025实际值(kV)5.1011.2516.0021.0026.10测量结果的扩展不确定度电压：Urel=L5%k=2计量器具名称：直流火花试验IT一、
13、一般检查：1、安全保护连锁装置检查、自动手动开关：正常。2、火花机外壳有接地端子和接地标志；接地良好。二、工作电极：试验电极长125mm,宽10mm。保护电极长30mm,宽70mm,接地可靠。三、灵敏度：试验电压3kV时，短路稳态电流580PA；20次人工击穿报警正常。四、稳定性：1、试验电压升至6kV时，20次人工击穿报警正常。2、试验电压在3kV至最高标称电压上下连续调整2次，20次人工击穿报警正常。五、试验电压：直流电压示值(kV)246810实际值(kV)2.104.025.607.629.63电压测量不确定度：=4103k=2六、纹波因数:试验电压(kV)纹波因数103%8 .试验结论试验验证结果表明，火花试验机校准规范规定的计量特性合理、校准方法正确，可
