企业管理-加热管封口工艺流程 SOP.docx

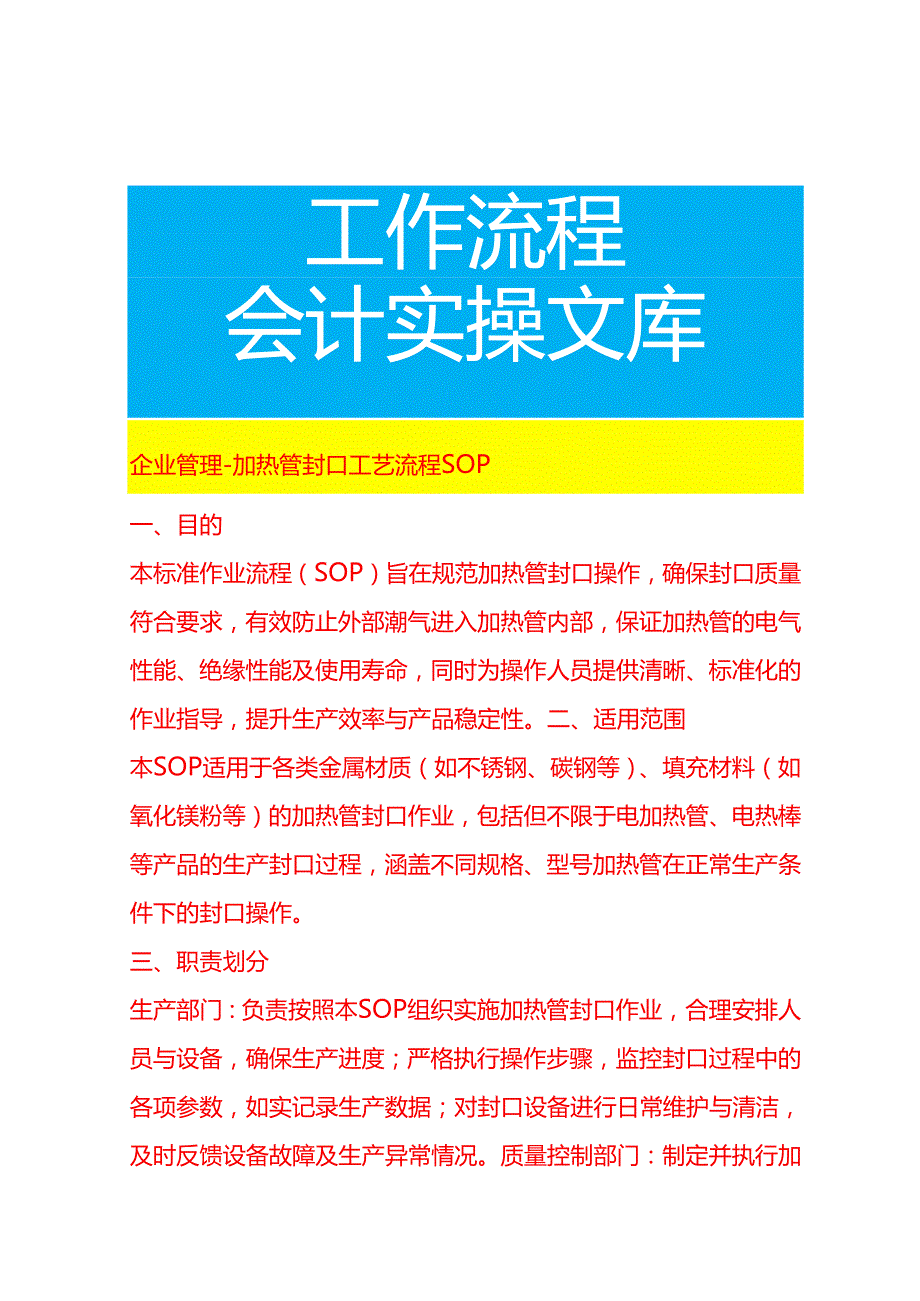

1、工作流程会计实操文库企业管理-加热管封口工艺流程SOP一、目的本标准作业流程（SOP）旨在规范加热管封口操作，确保封口质量符合要求，有效防止外部潮气进入加热管内部，保证加热管的电气性能、绝缘性能及使用寿命，同时为操作人员提供清晰、标准化的作业指导，提升生产效率与产品稳定性。二、适用范围本SOP适用于各类金属材质（如不锈钢、碳钢等）、填充材料（如氧化镁粉等）的加热管封口作业，包括但不限于电加热管、电热棒等产品的生产封口过程，涵盖不同规格、型号加热管在正常生产条件下的封口操作。三、职责划分生产部门：负责按照本SOP组织实施加热管封口作业，合理安排人员与设备，确保生产进度；严格执行操作步骤，监控封口

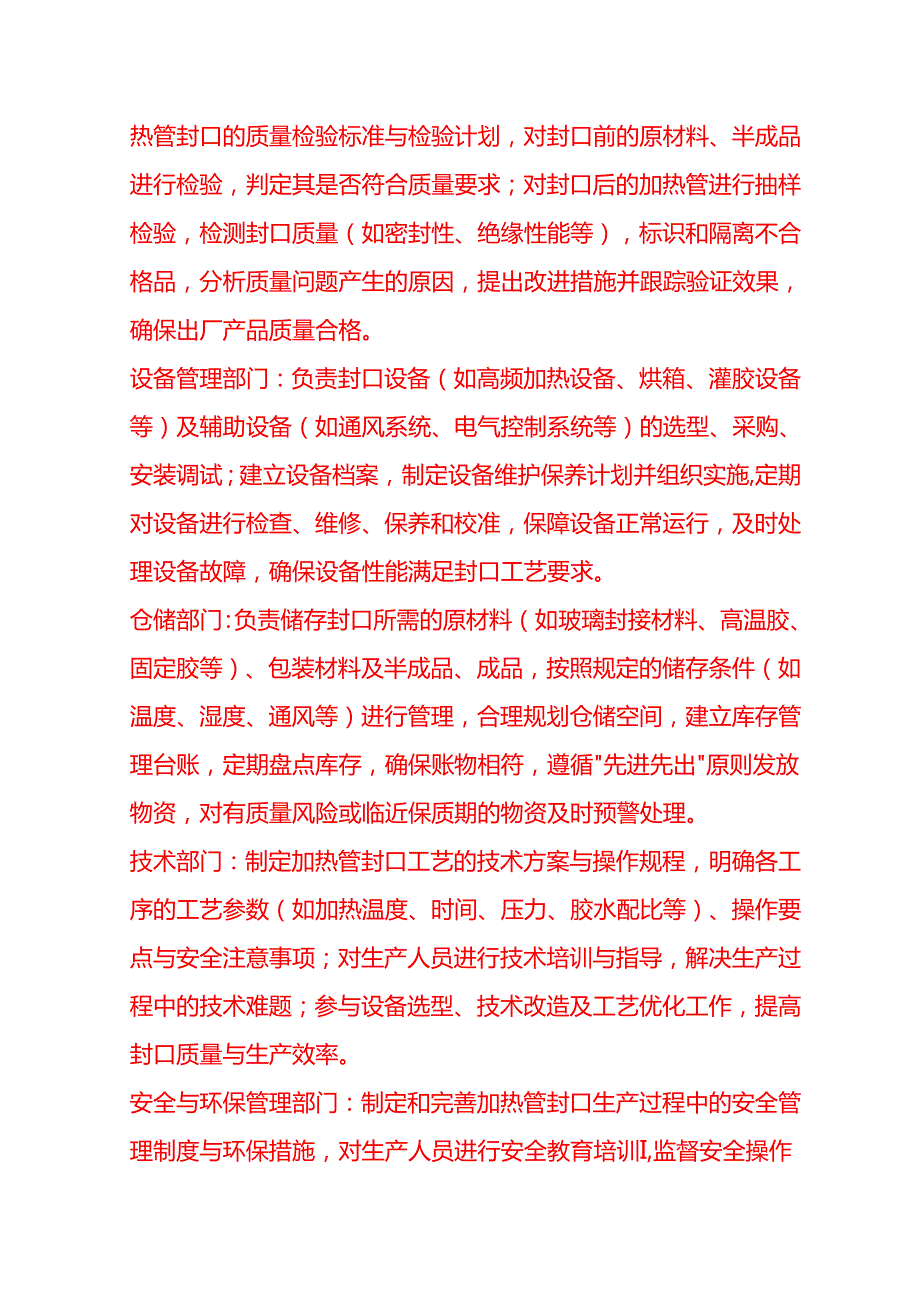

2、过程中的各项参数，如实记录生产数据；对封口设备进行日常维护与清洁，及时反馈设备故障及生产异常情况。质量控制部门：制定并执行加热管封口的质量检验标准与检验计划，对封口前的原材料、半成品进行检验，判定其是否符合质量要求；对封口后的加热管进行抽样检验，检测封口质量（如密封性、绝缘性能等），标识和隔离不合格品，分析质量问题产生的原因，提出改进措施并跟踪验证效果，确保出厂产品质量合格。设备管理部门：负责封口设备（如高频加热设备、烘箱、灌胶设备等）及辅助设备（如通风系统、电气控制系统等）的选型、采购、安装调试；建立设备档案，制定设备维护保养计划并组织实施,定期对设备进行检查、维修、保养和校准，保障设备正常

3、运行，及时处理设备故障，确保设备性能满足封口工艺要求。仓储部门：负责储存封口所需的原材料（如玻璃封接材料、高温胶、固定胶等）、包装材料及半成品、成品，按照规定的储存条件（如温度、湿度、通风等）进行管理，合理规划仓储空间，建立库存管理台账，定期盘点库存，确保账物相符，遵循先进先出原则发放物资，对有质量风险或临近保质期的物资及时预警处理。技术部门：制定加热管封口工艺的技术方案与操作规程，明确各工序的工艺参数（如加热温度、时间、压力、胶水配比等）、操作要点与安全注意事项；对生产人员进行技术培训与指导，解决生产过程中的技术难题；参与设备选型、技术改造及工艺优化工作，提高封口质量与生产效率。安全与环保管

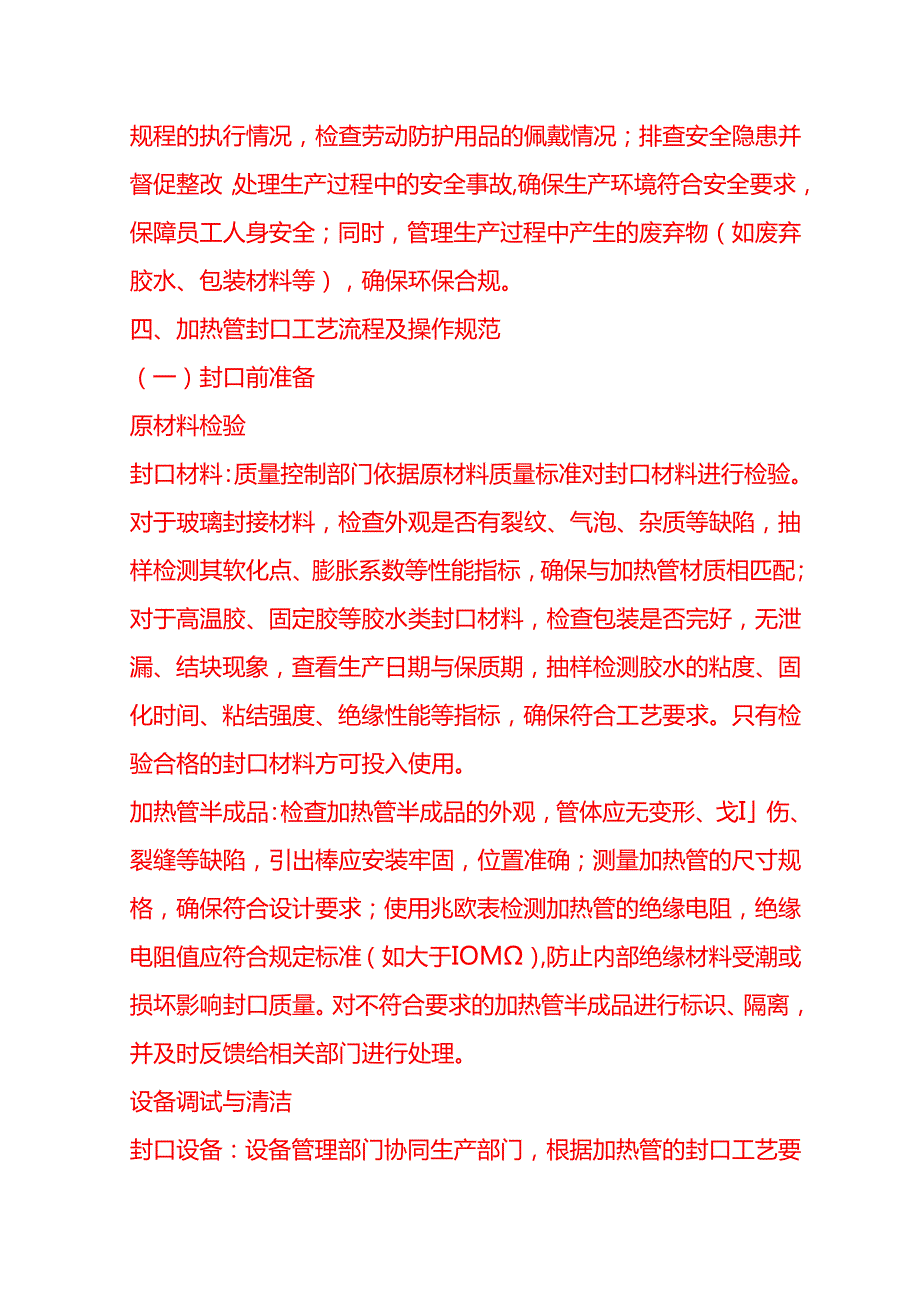

4、理部门：制定和完善加热管封口生产过程中的安全管理制度与环保措施，对生产人员进行安全教育培训I,监督安全操作规程的执行情况，检查劳动防护用品的佩戴情况；排查安全隐患并督促整改，处理生产过程中的安全事故,确保生产环境符合安全要求，保障员工人身安全；同时，管理生产过程中产生的废弃物（如废弃胶水、包装材料等），确保环保合规。四、加热管封口工艺流程及操作规范（一）封口前准备原材料检验封口材料：质量控制部门依据原材料质量标准对封口材料进行检验。对于玻璃封接材料，检查外观是否有裂纹、气泡、杂质等缺陷，抽样检测其软化点、膨胀系数等性能指标，确保与加热管材质相匹配；对于高温胶、固定胶等胶水类封口材料，检查包装是

5、否完好，无泄漏、结块现象，查看生产日期与保质期，抽样检测胶水的粘度、固化时间、粘结强度、绝缘性能等指标，确保符合工艺要求。只有检验合格的封口材料方可投入使用。加热管半成品：检查加热管半成品的外观，管体应无变形、戈I伤、裂缝等缺陷，引出棒应安装牢固，位置准确；测量加热管的尺寸规格，确保符合设计要求；使用兆欧表检测加热管的绝缘电阻，绝缘电阻值应符合规定标准（如大于IOM）,防止内部绝缘材料受潮或损坏影响封口质量。对不符合要求的加热管半成品进行标识、隔离，并及时反馈给相关部门进行处理。设备调试与清洁封口设备：设备管理部门协同生产部门，根据加热管的封口工艺要求，对封口设备进行调试。对于高频加热设备，检

6、查输出线圈是否完好，调节输出功率、频率等参数，使加热温度达到设定范围（如80020oC）;对于烘箱，检查加热元件、温度控制系统是否正常，设定烘箱温度（如200。C用于加热管排潮）；对于灌胶设备，检查胶水泵、混合器、喷枪等部件是否完好，调节胶水流量、压力，确保胶水能均匀、准确地灌注。调试完成后，试运行设备，观察设备运行是否平稳，无异常声响、振动等情况。辅助设备：检查通风系统，确保通风良好，能及时排出封口过程中产生的废气、烟雾；检查电气控制系统，各电器元件连接牢固，线路无破损、老化现象，接地可靠，控制开关灵敏有效。设备清洁：在设备调试完成后，对封口设备及辅助设备进行清洁。使用干净的抹布擦拭设备表面

7、的灰尘、油污，对于接触封口材料的部位（如加热线圈、灌胶枪头），用专用清洗剂进行清洗，去除残留的物料，防止对后续封口质量产生影响。清洁完成后，用压缩空气吹干设备，保持设备干燥。工作区域整理清理杂物：清除工作区域内与封口作业无关的杂物、工具、半成品等，保持工作区域整洁、有序，避免在操作过程中发生碰撞、混淆等情况，影响生产安全与产品质量。摆放物料：将检验合格的加热管半成品、封口材料、包装材料等按照操作流程与使用顺序，整齐摆放在指定位置，便于取用；设置专门的废料收集容器，用于存放生产过程中产生的废料（如废弃的氧化镁粉、包装纸等），定期清理，保持工作区域环境卫生。标识警示：在工作区域设置明显的标识牌，标

8、明设备操作规程、安全注意事项、质量检验标准等信息；对高温、高压等危险区域设置警示标识，提醒操作人员注意安全。（二）封口操作玻璃封接工艺（适用于部分对耐高温、绝缘性能要求较高的加热管）管口预处理：使用专用工具（如小勺、银子等）将加热管两端的氧化镁粉挖去约8-1Omm深，防止封口时氧化镁粉混入玻璃封接材料中，影响封接质量；用酒精、丙酮等清洗剂擦拭管内表面及引出棒,去除表面的油污、杂质、MgO粉残留等,确保表面干净、无污物;将处理好的加热管放入200的烘箱中排潮，排潮时间不少于1.5-2小时，使加热管的绝缘电阻大于10M,取出后冷却至室温备用。添加玻璃封接材料：根据加热管的管径、封口要求，取适量的玻

9、璃封接材料（如低熔点结晶玻璃料）放置在加热管管口处，玻璃封接材料的用量应适中，既能保证完全覆盖管口，又不会过多造成浪费或影响封口效果。加热封接：将装有玻璃封接材料的加热管管口部位放入高频电炉的加热线圈中（也可使用箱式电炉、气体保护电炉等其他加热设备）o若使用高频电炉，开启设备电源，调节输出功率和频率，使管口部位迅速升温至80020oC,加热时间约几十秒，观察玻璃封接材料的状态，当玻璃封接材料完全熔化，呈现均匀、透明的液态时，断电停止加热；若使用箱式电炉，将加热管放入预先升温至880C的电炉中，加热4分钟，然后随炉冷却至300C出炉；使用气体保护电炉时,控制氧气含量在50%左右，升温、冷却方式与

10、箱式电炉相同。在加热过程中，要密切观察加热管和玻璃封接材料的变化，确保加热均匀，避免局部过热或加热不足。冷却定型：加热完成后，让加热管在空气中自然冷却，或根据工艺要求采用特定的冷却方式（如风冷、水冷，但需控制冷却速度，防止因热应力导致封口处开裂在冷却过程中，避免对加热管进行碰撞、振动，确保玻璃封接材料充分冷却、固化，形成牢固的封口。胶水灌封工艺（适用于一般要求的加热管，常用环氧树脂、硅橡胶等胶水）胶水调配（针对双组份胶水）:根据胶水产品说明书的要求，准确称取适量的A组份和B组份胶水,放入干净的搅拌容器中。使用电动搅拌器或手动搅拌工具，按照规定的搅拌速度（如200-300rmin）和搅拌时间（一

11、般为3-5分钟）进行搅拌，确保两种组份充分混合均匀，颜色一致。搅拌过程中，注意观察胶水的状态，防止产生气泡。若胶水产生较多气泡，可将搅拌好的胶水放置在真空环境下（如真空脱泡机）进行脱泡处理，脱泡时间根据气泡情况确定，一般为5-10分钟，去除气泡后的胶水方可用于灌封。管口预处理：同玻璃封接工艺中的管口预处理步骤，将加热管两端的氧化镁粉挖去一定深度，清洗管内表面及引出棒,进行排潮处理，确保加热管的绝缘性能良好，管口干净、干燥。灌胶操作：将调配好的胶水通过灌胶设备（如胶水泵、注射器、灌胶枪等）缓慢注入加热管管口。灌胶时，控制胶水的流量和压力，使胶水均匀地填充在管口部位，避免出现胶水堆积、空洞、气泡等

12、缺陷。对于一些对密封性要求较高的加热管，可采用分层灌胶的方式，先灌注一层胶水，待其初步固化（一般根据胶水固化时间，等待05-1小时）后，再灌注第二层胶水，确保封口处的密封性。在灌胶过程中，要注意保持加热管的水平或垂直状态（根据工艺要求确定），防止胶水流淌不均匀。固化处理：灌胶完成后，将加热管放置在规定的环境条件下进行固化。对于常温固化的胶水,在室温（一般为20-25）下静置固化，固化时间根据胶水种类和产品要求确定，一般为8-24小时；对于需要加热固化的胶水，将加热管放入烘箱中，按照胶水产品说明书规定的温度和时间进行加热固化，如环氧树脂胶水可能需要在80-120。C下固化2-4小时。在固化过程中

13、避免对加热管进行移动、振动，确保胶水充分固化，形成良好的封口密封效果。其他封口工艺（如采用绝缘塞、金属压封等特殊工艺，可根据实际情况制定详细操作步骤）绝缘塞封口工艺（参考特定专利技术改进工艺）插入引出棒与预留间隙：在电热管内装填绝缘粉构成绝缘粉层，在引出棒的一端通过热缩工艺包裹绝缘护套，将部分引出棒插入绝缘粉层中，确保绝缘护套的底端与绝缘粉层之间保留有一定间隙（间隙高度根据产品设计要求确定灌胶：在绝缘粉层表面灌封胶水，灌封的胶水厚度要大于绝缘护套的底端与绝缘粉层之间的间隙高度，保证后续绝缘塞放入后，胶水能充分渗入绝缘塞的胶水孔中。放入绝缘塞：选用中心设置有贯穿通孔、四周均匀分布有贯穿胶水孔的

14、绝缘塞，利用通孔将绝缘塞自引出棒顶部套入，并向电热管内移动。可借助推移工装（如套筒和推杆组成的工装，推杆固定于套筒上，套筒的端面用于与绝缘塞抵接），将至少部分绝缘塞推至与胶水接触，且保证胶水孔内渗入胶水。在此过程中，要注意绝缘塞的安装方向正确，胶水孔与胶水充分连通。凝固成型：胶水在缓慢凝固过程中下渗至绝缘粉层中，绝缘粉层孔隙中的空气上浮形成气泡，气泡从胶水孔中排出，或留存于胶水孔内。当胶水完全凝固形成第一胶水层时，气泡凝固形成的孔洞或凹坑主要留存于胶水孔中。待第一胶水层充分凝固后，可在绝缘塞表面再次灌封胶水，使胶水渗入胶水孔，填补胶水孔中的孔洞或凹坑后凝固形成第二胶水层,进一步提高封口的绝缘性

15、能和密封性能。金属压封工艺（假设采用金属环压封方式）管口预处理：对加热管管口进行清理，去除表面的氧化层、油污等杂质，可采用打磨、酸洗等方式处理，使管口表面光洁，便于后续金属环的压接。安装金属环：选取合适规格、材质（如与加热管材质匹配的金属环，具有良好的延展性和耐腐蚀性）的金属环，将其套在加热管管口部位，确保金属环位置准确，与管口紧密贴合。压封操作：使用专用的压封设备（如液压压接机、机械压封模具等），对金属环施加压力，使金属环发生塑性变形，紧紧包裹住加热管管口。在压封过程中，控制压封压力、速度等参数，确保金属环均匀变形，与加热管管口形成牢固的密封连接。压封完成后，检查金属环与加热管管口的结合处，

16、应无裂缝、松动等缺陷。（三）封口后质量检验外观检查人工目视检查：质量控制人员使用肉眼对封口后的加热管进行全面观察。封口部位应光滑、平整，无裂缝、气泡、孔洞、凹陷、凸起等缺陷；玻璃封接处的玻璃应均匀、透明，与加热管管壁结合紧密，无明显的缝隙；胶水灌封处的胶水应固化完全，表面平整，无流淌、堆积现象；绝缘塞封口处的绝缘塞安装牢固，位置正确，胶水填充饱满，无泄漏迹象；金属压封处的金属环与加热管管口贴合紧密，无松动、变形。对于外观不符合要求的加热管，进行标识、隔离，判定为不合格品。密封性检测气压检测法：将封口后的加热管一端封闭，另一端连接至气压检测装置（如空气压缩机、压力计、密封容器等组成的检测系统）0

17、向加热管内充入一定压力的干燥空气（压力根据加热管的设计要求确定，一般为0.3-0.5MPa）,然后将加热管放入水中，观察加热管表面及封口部位是否有气泡冒出。若在规定时间内（如5分钟）无气泡产生，说明加热管密封性良好；若有气泡冒出，标记出气泡位置，判定该加热管密封性不合格，需进行返工或报废处理。氨质谱检漏法（适用于对密封性要求极高的加热管）:将加热管放置在氮质谱检漏仪的检测室内，向加热管内充入一定量的氮气，然后启动氮质谱检漏仪，检测加热管周围环境中的氨气浓度。根据氮质谱检漏仪的检测结果，判断加热管是否存在泄漏以及泄漏的程度。若检测到的氨气浓度超过规定的泄漏率标准（如IXlo-Pam3s）,则判定

18、加热管密封性不合格。绝缘性能检测绝缘电阻测量：使用兆欧表对封口后的加热管进行绝缘电阻测量。将兆欧表的两个测试表笔分别连接加热管的引出棒和管壳，施加规定的测试电压（如500V或100OV）,读取兆欧表显示的绝缘电阻值。加热管的绝缘电阻应符合产品标准要求（如常温下绝缘电阻大于10M）,若绝缘电阻值低于标准，可能是封口过程中绝缘材料受损、受潮或有杂质混入，需进一步检查原因，对不合格产品进行处理。耐压测试：使用耐压测试仪对加热管进行耐压测试。将加热管的引出棒和管壳分别连接至耐压测试仪的高压输出端和接地端，按照产品标准规定的测试电压（如1500Vx2000V等）和测试时间（一般为1-2分钟）进行测试。在

19、测试过程中，观察耐压测试仪是否有报警指示，若加热管发生击穿、闪络等现象，耐压测试仪会发出报警信号，判定该加热管耐压不合格，为不合格产品；若在测试时间内未出现异常，加热管通过耐压测试，表明其绝缘性能良好。（四）包装与储存包装清洁：对检验合格的加热管进行清洁，使用干净的抹布擦拭加热管表面的灰尘、杂物，确保产品表面整洁。防护：在加热管的引出棒部位套上绝缘保护套，防止引出棒在运输、储存过程中受损或发生短路；对于玻璃封接、胶水灌封等封口部位，可根据需要贴上防护标签或套上保护套,避免封口部位受到碰撞、刮擦。装箱：将加热管按照规定的数量、排列方式放入合适的包装箱内，箱内使用泡沫板、气泡袋等缓冲材料进行隔离、固定，防止加热管在运输过程中相互碰撞、晃动，造成损坏。在包装箱外标注产品名称、型号、规格、数量、生产日期、生产批次等信息，确保产品标识清晰、准确。储存储存环境：将包装好的加热管储存于干燥、通风、阴凉的仓库内，仓库温度控制在5-35.
