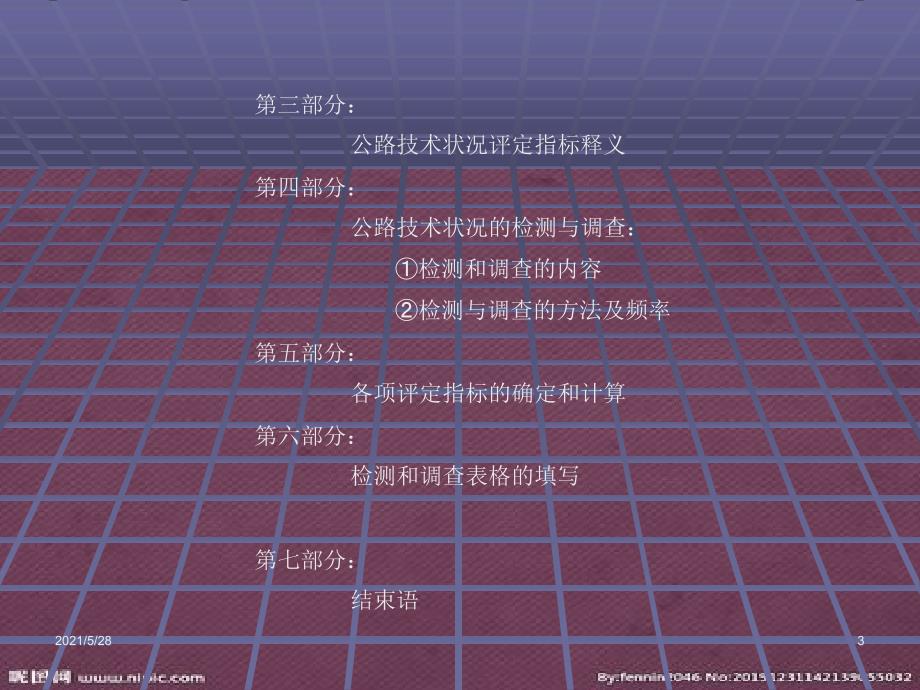

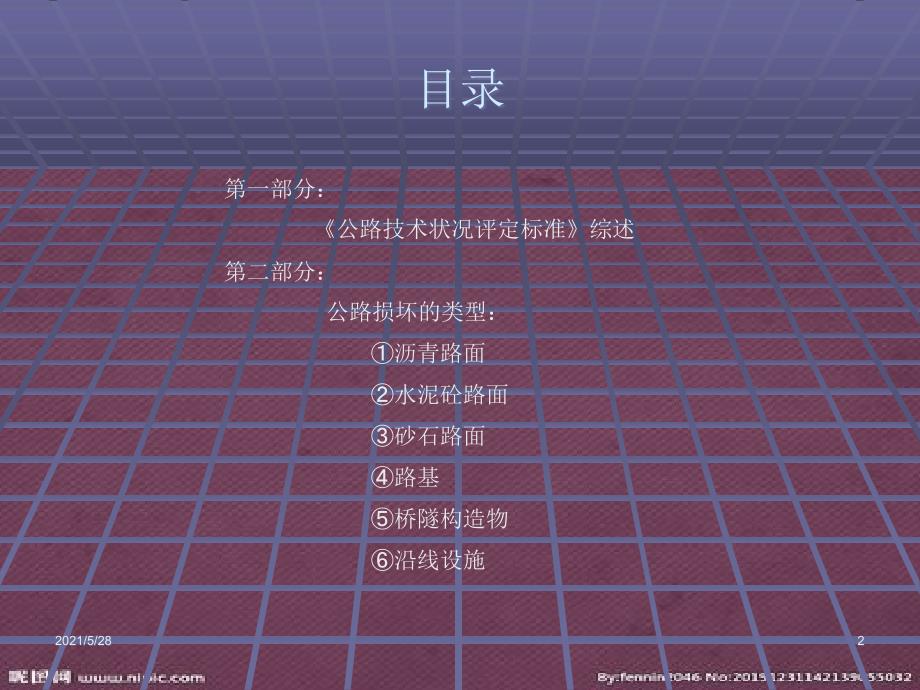

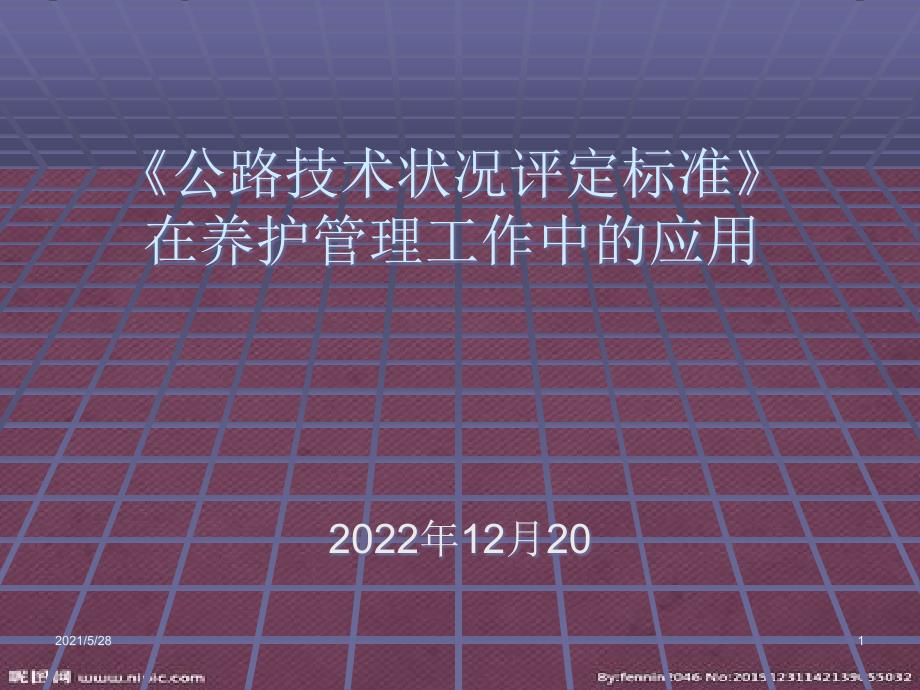

1、公路技术状况评定标准在养护管理工作中的应用2022年12月202021/5/282021/5/281 1目录 第一部分:公路技术状况评定标准综述第二部分:公路损坏的类型:沥青路面 水泥砼路面 砂石路面 路基 桥隧构造物 沿线设施2021/5/282021/5/282 2第三部分:公路技术状况评定指标释义第四部分:公路技术状况的检测与调查:检测和调查的内容 检测与调查的方法及频率第五部分:各项评定指标的确定和计算第六部分:检测和调查表格的填写第七部分:结束语2021/5/282021/5/283 3第一部分关于公路技术状况评定标准的综述 公路技术状况评定标准(公路技术状况评定标准(JTGH20-

2、2022JTGH20-2022)实施时间:实施时间:20222022年年2 2月月1 1日日 作用和目的:标准统一了高速公路和普通公路的技术作用和目的:标准统一了高速公路和普通公路的技术状况评定等级,明确了公路技术状况评定数据的采集和计状况评定等级,明确了公路技术状况评定数据的采集和计算方法,为客观评定公路技术状况提供了依据,对加快推算方法,为客观评定公路技术状况提供了依据,对加快推进我国公路养护科学化、规范化进程具有重要意义。进我国公路养护科学化、规范化进程具有重要意义。2021/5/282021/5/284 4第二部分公路损坏的类型 公路技术状况包含路面、路基、桥隧构造物和沿线设公路技术状

3、况包含路面、路基、桥隧构造物和沿线设施四部分评价内容,其中路面包括沥青路面、水泥混凝土施四部分评价内容,其中路面包括沥青路面、水泥混凝土路面和砂石路面。路面和砂石路面。2021/5/282021/5/285 5一.路面(沥青路面)损坏类型沥青路面损坏分沥青路面损坏分1111类类龟裂块状裂缝纵向裂缝横向裂缝坑槽松散沉陷车辙波浪拥包泛油修补2021/5/282021/5/286 6中度龟裂轻度龟裂重度龟裂轻度龟裂:初期裂缝,无变形、散落,缝细小于2mm,主要裂缝块度在0.20.5m之间,损坏按面积计算。中度龟裂:龟裂的发展期,龟裂状态明显,有轻度散落和变形,裂缝宽度25mm之间。部分裂缝块度小于0

4、2m,损坏按面积计算。重度龟裂:龟裂特征明显,裂块较小,变形明显、散落严重,主要裂缝大于5mm,大部分裂缝块度小于0.2m,损坏按面积计算。2021/5/282021/5/287 7轻度块状裂缝重度块状裂缝轻度块状裂缝:缝细、裂缝区无散落,裂缝宽度在3mm以内,大部分裂缝块度大于1.0m,损坏按面积计算。重度块状裂缝:缝宽、裂缝区有散落,裂缝宽度在3mm以上,主要裂缝块度大于0.51.0m之间,损坏按面积计算。2021/5/282021/5/288 8轻度纵向裂缝重度纵向裂缝纵向裂缝:与行车方向基本平行的裂缝。轻度纵向裂缝:缝细、裂缝壁无散落或有轻微散落,无支缝或有少量支缝,裂缝宽度在3mm

5、以内,损坏按长度计算,检测结果要用影响块度(0.2m)换算成面积。重度纵向裂缝:缝宽、裂缝壁有散落,有支缝,裂缝宽度大于3mm,损坏按长度计算,检测结果要用影响块度(0.2m)换算成面积。2021/5/282021/5/289 9轻度横向裂缝重度横向裂缝横向裂缝:与行车方向基本垂直的裂缝。轻度横向裂缝:缝细、裂缝壁无散落或有轻微散落,裂缝宽度在3mm以内,损坏按长度计算,检测结果要用影响块度(0.2m)换算成面积。重度横向裂缝:缝宽、裂缝贯通整个路面、裂缝壁有散落并伴随少量支缝,裂缝宽度大于3mm,损坏按长度计算,检测结果要用影响块度(0.2m)换算成面积。2021/5/282021/5/28

6、1010 9 9、人的价值,在招收诱惑的一瞬间被决定。人的价值,在招收诱惑的一瞬间被决定。7 7月月-25-257 7月月-25-25Wednesday,July 9,2025Wednesday,July 9,2025 1010、低头要有勇气,抬头要有低气。、低头要有勇气,抬头要有低气。11:23:2611:23:26 11:23:2611:23:26 11:2311:237/9/2025 11:23:26 AM7/9/2025 11:23:26 AM 1111、人总是珍惜为得到。、人总是珍惜为得到。7 7月月-25-2511:23:2611:23:26 11:2311:23Jul-25Jul

7、2509-Jul-2509-Jul-25 1212、人乱于心,不宽余请。、人乱于心,不宽余请。11:23:2611:23:26 11:23:2611:23:26 11:2311:23Wednesday,July 9,2025Wednesday,July 9,2025 1313、生气是拿别人做错的事来惩罚自己。、生气是拿别人做错的事来惩罚自己。7 7月月-25-257 7月月-25-2511:23:2611:23:26 11:23:2611:23:26 July 9,2025July 9,2025 1414、抱最大的希望,作最大的努力。、抱最大的希望,作最大的努力。09 09 七月七月 202

8、5 202511:23:26 11:23:26 上午上午11:23:2611:23:26 7 7月月-25-25 1515、一个人炫耀什么,说明他内心缺少什么。、一个人炫耀什么,说明他内心缺少什么。七月七月 25 2511:23 11:23 上午上午7 7月月-25-2511:2311:23July 9,2025July 9,2025 1616、业余生活要有意义,不要越轨。、业余生活要有意义,不要越轨。2025/7/9 11:23:262025/7/9 11:23:2611:23:2611:23:26 09 July 202509 July 2025 1717、一个人即使已登上顶峰,也仍要自强

9、不息。、一个人即使已登上顶峰,也仍要自强不息。11:23:26 11:23:26 上午上午11:23 11:23 上午上午11:23:2611:23:26 7 7月月-25-251111 9 9、人的价值,在招收诱惑的一瞬间被决定。人的价值,在招收诱惑的一瞬间被决定。7 7月月-25-257 7月月-25-25Wednesday,July 9,2025Wednesday,July 9,2025 1010、低头要有勇气,抬头要有低气。、低头要有勇气,抬头要有低气。11:23:2811:23:28 11:23:2811:23:28 11:2311:237/9/2025 11:23:28 AM7/9

10、/2025 11:23:28 AM 1111、人总是珍惜为得到。、人总是珍惜为得到。7 7月月-25-2511:23:2811:23:28 11:2311:23Jul-25Jul-2509-Jul-2509-Jul-25 1212、人乱于心,不宽余请。、人乱于心,不宽余请。11:23:2811:23:28 11:23:2811:23:28 11:2311:23Wednesday,July 9,2025Wednesday,July 9,2025 1313、生气是拿别人做错的事来惩罚自己。、生气是拿别人做错的事来惩罚自己。7 7月月-25-257 7月月-25-2511:23:2811:23:28

11、 11:23:2811:23:28 July 9,2025July 9,2025 1414、抱最大的希望,作最大的努力。、抱最大的希望,作最大的努力。09 09 七月七月 2025 202511:23:28 11:23:28 上午上午11:23:2811:23:28 7 7月月-25-25 1515、一个人炫耀什么,说明他内心缺少什么。、一个人炫耀什么,说明他内心缺少什么。七月七月 25 2511:23 11:23 上午上午7 7月月-25-2511:2311:23July 9,2025July 9,2025 1616、业余生活要有意义,不要越轨。、业余生活要有意义,不要越轨。2025/7/9

12、 11:23:282025/7/9 11:23:2811:23:2811:23:28 09 July 202509 July 2025 1717、一个人即使已登上顶峰,也仍要自强不息。、一个人即使已登上顶峰,也仍要自强不息。11:23:28 11:23:28 上午上午11:23 11:23 上午上午11:23:2811:23:28 7 7月月-25-251212轻度坑槽重度坑槽轻度坑槽:坑浅,有效坑槽面积在0.1以内(约0.3m0.3m),损坏按面积计算。重度坑槽:坑深,有效坑槽面积大于0.1以内(约0.3m0.3m),损坏按面积计算。2021/5/282021/5/281313轻度松散重度松

13、散轻度松散:路面细集料散失、脱皮、麻面等表面损坏,损坏按面积计算重度松散:路面细集料散失、脱皮、麻面、露骨,表面剥落有小坑洞,损坏按面积计算2021/5/282021/5/281414轻度沉陷重度沉陷沉陷:大于10mm的路面局部下沉。轻度沉陷:深度在1025mm之间,正常行车无明显感觉,损坏按面积计算。重度沉陷:深度在大于25mm,正常行车有明显感觉,损坏按面积计算。2021/5/282021/5/281515轻度车辙重度车辙车辙:轮迹处深度大于10mm的纵向带状凹槽(辙槽)轻度车辙:深度在1015mm之间,损坏按长度计算,检测结果要用影响宽度(0.4m)换算成面积。重度车辙:深度在15mm以

14、上,损坏按长度计算,检测结果要用影响宽度(0.4m)换算成面积。2021/5/282021/5/281616轻度拥包重度拥包轻度拥包:波峰波谷高差小,高差在1025mm之间,损坏按面积计算。重度拥包:波峰波谷高差大,高差大于25mm,损坏按面积计算。2021/5/282021/5/281717泛油修补泛油:路面沥青被挤出或表面被沥青膜覆盖形成发亮的薄油层,损坏按面积计算。修补:龟裂、坑槽、松散、车辙等的修补面积或修补影响面积(裂缝修补按长度计算,影响宽度为0.2m)2021/5/282021/5/281818二.路基损坏类型路基损坏分路基损坏分1111类类路肩边沟不洁路肩损坏边坡坍塌水毁冲沟路

15、基构造物损坏路缘石缺损路基沉降排水系统淤塞2021/5/282021/5/281919路肩损坏路肩边沟不洁路肩边沟不洁:路肩(包括土路肩、硬路肩和紧急停车带)和边沟(包含边坡)有杂物、油渍、垃圾及堆积物。按行车方向的长度计算,每1m扣0.5分。路肩损坏:路肩上出现的各种损坏。轻:重:2021/5/282021/5/282020边坡坍塌水毁冲沟边坡坍塌:挖方路段边坡坍塌。损坏按处和行车方向的长度(m)计算。长度小于或等于5m为轻度损坏,510m为重度损坏,大于10m为重度损坏。水毁冲沟:填方路段边坡由于雨水冲刷形成的冲沟。损坏按出和冲刷深度计算。深度小于或等于0.2m为轻度损坏,0.20.5m之

16、间为中度损坏,大于0.5m为重度损坏。2021/5/282021/5/282121路基构造物损坏路缘石损坏路基构造物损坏:包括挡墙等圬工体断裂、沉陷、倾斜、局部坍塌、松动和较大面积勾缝脱落。损坏按处和长度(m)计算。小于或等于5m为轻度损坏,510m之间为中度损坏,大于10m为重度损坏。路缘石缺损:路缘石丢失或损坏。按行车方向上的长度计算,每1m扣4分。2021/5/282021/5/282222路基沉降排水系统淤塞路基沉降:深度大于30mm的沉降。损坏按处和长度(m)计算。长度小于5m为轻度损坏,510m之间为中度损坏,大于10m为重度损坏。排水系统淤塞:轻:边沟、排水沟、截水沟等排水系统淤

17、积。按长度计算,每1m扣1分,累计长度不足1m按1m计算。重:边沟、排水沟和截水沟等排水系统全面堵塞,损坏按处计算,每处扣20分。2021/5/282021/5/282323二.桥涵构造物桥隧构造物包括桥梁、隧道和涵洞三类。桥隧构造物包括桥梁、隧道和涵洞三类。桥梁技术等级:桥梁技术等级采用公路桥涵养护规范(桥梁技术等级:桥梁技术等级采用公路桥涵养护规范(JTG JTG H112021H112021)规定的等级评定方法,分为一至五类。)规定的等级评定方法,分为一至五类。隧道技术等级隧道技术等级:隧道技术等级采用公路隧道养护技术规范(隧道技术等级采用公路隧道养护技术规范(JTG JTG H1220

18、21H122021)规定的等级评定方法,分为)规定的等级评定方法,分为S S、B B和和A A三类。三类。涵洞技术等级:涵洞技术等级采用公路桥涵养护规范(涵洞技术等级:涵洞技术等级采用公路桥涵养护规范(JTG JTG H122021H122021)规定的等级评定方法,分为好、较好、较差、差和危险)规定的等级评定方法,分为好、较好、较差、差和危险五类。五类。2021/5/282021/5/282424四.沿线设施损坏类型沿线设施损坏分沿线设施损坏分1111类类防护设施缺损隔离栅损坏标志缺损 标线缺损绿化管护不善2021/5/282021/5/282525防护设施缺损 防护设施(防撞护栏、防撞网、

19、声屏障、中央分隔带活动护栏和防眩板等)缺 少、损坏或损坏修复后部件尺寸和安装质量达不到要求。损坏处按处和长度(m)计算。轻:长度小于或等于4m,每缺损一处扣10分。重:长度大于4m,每缺损一处扣30分。中央分隔带活动护栏2021/5/282021/5/282626防落网防撞护栏波形梁护栏声屏障防眩板2021/5/282021/5/282727隔离栅隔离栅隔离栅损坏:隔离栅损坏后修复不及时或修复质量达不到规 范的技术要求,损坏按处计算,每缺损一处扣20分。2021/5/282021/5/282828标志缺损 各种交通标志(指示标志、警告标志、禁令标志、里程碑、轮 廓标、百米桩等)残缺、位置不当或

20、尺寸不规范、颜色不鲜明、污 染,可变信息板故障等。损坏按处计算,其中,轮廓标和百米桩每3 个损坏算1处计算,每处扣20分。标线缺损 标线(含凸起路标)缺少或损坏,损坏按长度(m)计算。每 缺损10m扣1分,累计长度不足10m按10m计算,评价时不考虑车道 数量的影响。绿化管护不善 树木、花草枯萎或缺树,虫害未及时防治,绿化带未及时修剪 或有杂物路段应绿化而未绿化。损坏按长度(m)计算,每10m扣1 分,累计长度不足10m按10m计算。2021/5/282021/5/282929第三部分公路技术状况评价指标 公路技术状况包含路面、路基、桥隧构造物和沿线设公路技术状况包含路面、路基、桥隧构造物和沿

21、线设施四部分评价内容。评价指标详见下图。施四部分评价内容。评价指标详见下图。MQI路面(PQI)路基(SCI)桥涵构造物(BCI)沿线设施(TCI)路面损坏(PCI)路面平整度(RQI)路面车辙(RDI)结构强度(PSSI)2021/5/282021/5/283030MQI公路技术状况指数;PQI公路使用性能指数(Pavement Quality or Performance Index);SCI路基技术状况指数(Subgrade Condition Index);BCI桥隧构造物i技术状况指数(Bridge,Tunnel and Culvert Condition Index);TCI沿线设

22、施技术状况指数(TrafficCondition Index);PCI路面损坏状况指数(Pavement Surface Condition Index);RQI路面行驶质量指数(Riding Quality Index);RDI路面车辙深度指数(Rutting Depth Index);SRI路面抗滑性能指数(Skidding Resistance Index);PSSI路面结构强度指数(Pavement Structure Strength Index)。2021/5/282021/5/283131第四部分公路技术状况检测与调查 检测与调查内容:检测与调查内容:路面、路基、桥隧构造物和沿线

23、设施四部分内路面、路基、桥隧构造物和沿线设施四部分内容。路面检测包括路面损坏、平整度、车辙、抗滑性能和结构强度五容。路面检测包括路面损坏、平整度、车辙、抗滑性能和结构强度五项指标。项指标。路面结构强度为抽样检测指标路面结构强度为抽样检测指标。检测与调查单元:检测与调查单元:公路技术状况检测以公路技术状况检测以1000m1000m路段为基本检测或路段为基本检测或调查单元。公路技术状况数据按上行方向(桩号递增方向)和下行方调查单元。公路技术状况数据按上行方向(桩号递增方向)和下行方向(桩号递减方向)分别检测。向(桩号递减方向)分别检测。二、三、四级公路可不分上下行。二、三、四级公路可不分上下行。采

24、用快速检测方法检测路面使用性能评价所需数据时,每个方向采用快速检测方法检测路面使用性能评价所需数据时,每个方向至少检测一个主要行车道。至少检测一个主要行车道。2021/5/282021/5/283232a.a.路面检测路面检测1.路面损坏状况检测:自动化和人工检测两种方法(采用快速检测设备检测路面时,应纵向连续检测,横向检测宽度不得小于车道宽度的70%。检测设备应能够分辨1mm以上的路面裂缝,检测结果宜采用计算机自动识别,识别准确率应达到90%以上。2.平整度检测:设备检测和人工检测(三米直尺检测)。3.路面车辙检测:根据断面数据计算路面车辙深度(结合路面平整度一起检测)。4.路面抗滑性能检测

25、宜采用基于横向力系数的路面抗滑性能检测设备或者其他具有可靠数据标定关系的自动化设备。5.路面结构强度检测:宜采用具有可靠数据标定关系的自动化设备,检测结果应能换算成我国相关技术规范规定的回弹弯沉值。(常用贝克曼梁检测)检测与调查方法2021/5/282021/5/283333检测与调查的频率:检测与调查的频率:检测内容检测频率路面PQI沥青 水泥混凝土路基SCI桥隧构造物BCI沿线设施TCI高速、一级公路二、三、四级公路高速、一级公路二、三、四级公路路面损坏(PCI)1年1次1年1次1年1次1年1次1年1次1年1次采用最新桥梁、隧道、涵洞技术状况评定结果1年1次1年1次1年1次路面平整度(R

26、QI)抗滑性能(SRI)路面车辙(RDI)结构强度(PSSI)2年1次2年1次1年1次抽样检测2021/5/282021/5/283434第五部分公路技术状况评定指标的计算 公路技术状况指数MQI:MQI=PQIPQI+SCISCI+BCIBCI+TCITCI式中:PQIPQI在MQI中的权重,取值为0.70;SCI SCI在MQI中的权重,取值为0.08;BCI BCI在MQI中的权重,取值为0.12;TCITCI在MQI中的权重,取值为0.10。2021/5/282021/5/283535 路面使用性能PQI:PQI=PCIPCI+RQIRQI+BDIRDI+SRISRI 沥青路面使用性能

27、评价包括路面损坏、平整度、车辙、抗滑性能和结构强度五项技术内容。1.路面损坏(PCI):PCI=100a0DRa1 式中:a.DR为路面破损率 b.各项权重取值于公路实属状况评定标准,详见 标准1417页。2021/5/282021/5/2836362.路面行驶质量(RQI):路面平整度用路面行驶质量指数(RQI)评价,计算公式如下式中:IRI国际平整度指数(International Roughness Index,m/km)a0高速公路和一级公路采用0.026,其他等级公路采用0.0185;a1高速公路和一级公路采用0.65,其他等级公路采用0.58。2021/5/282021/5/283

28、7374.路面抗滑性能(SRI):路面抗滑性能用路面抗滑性能指数(SRI)评价,计算公式如下式中:SFC横向力系数(Side-way Force Coeffient);SRImin标定参数,采用35.0;a0模型参数,采用2.0;a1模型参数,采用4.0。2021/5/282021/5/2838385.路面结构强度(PSSI):路面结构强度用路面结构强度指数(PSSI)评价,计算公式如下式中:SSI路面结构强度系数(Structure Strength Coefficient),为路面设计弯沉 与实测代表弯沉之比;ld路面设计弯沉(mm);l0实测代表弯沉(mm);a0模型参数,采用15.71

29、a0模型参数,采用5.19。2021/5/282021/5/283939路基技术状况(SCI):路基技术状况用路基技术状况指数(SCI)评价,计算公式如下:式中:GDiSCI第i类路基损坏的总扣分(Global Deduction),最高分值为100,i第i类路基损坏的权重,按 i路基损坏类型。2021/5/282021/5/284040路基技术状况(SCI):桥梁、隧道和涵洞技术状况用桥隧构造物技术状况指数(BCI)评价,计算公式如下:BCI=min(100GDiBCI)式中:GDiBCI第i类构造物损坏总扣分,追高分值为100,按标准第19页 i构造物类型(桥梁、隧道或涵洞)。2021/

30、5/282021/5/284141沿线设施技术状况(TCI):沿线设施技术状况用沿线设施技术状况指数(TCI)评价,计算公 式如下:式中:GDiTCI第i类路基损坏的总扣分,最高分值为100,按标准第19页表 i第i类设施损坏的权重,按 i设施损坏类型。2021/5/282021/5/284242综合评定:1.路段MQI:按式(6.2)计算。对非整公里路段,除PQI外,SCI、BCI和TCI三项指标的实际扣分均应换算成整公里值(扣分基本标 定单元长度/实际路段长度)。桥隧构造物评价结果(BCI)计入 桥隧构造物所属路段。存在五类桥梁、危险隧道、危险涵洞 段,MQI=0。2.路线MQI:路线技术

31、状况评定时,应采用路线所包含的所有路段 MQI算术平均值作为路线的MQI值 3.等级评定:2021/5/282021/5/284343第五部分公路技术状况调查及汇总表格的填写1.沥青路面损坏调查表;2.水泥混凝土路面损坏调查表;3.砂石路面损坏调查表;4.路基损坏调查表;5.桥隧构造物损坏调查表;6.沿线设施损坏调查表;7.公路技术状况评定明细表;8.公路技术状况评定汇总表2021/5/282021/5/284444a0=15.00a1=0.412沥青路面损坏调查表2021/5/282021/5/284545a0=10.10a1=0.487砂石路面损坏调查表2021/5/282021/5/284646路基损坏调查表2021/5/282021/5/284747桥隧构造物损坏调查表2021/5/282021/5/284848 沿线设施损坏调查表2021/5/282021/5/284949公路技术状况评定明细表2021/5/282021/5/285050公路技术状况 评定汇总表2021/5/282021/5/285151结束欢迎大家提出建议2021/5/282021/5/285252
