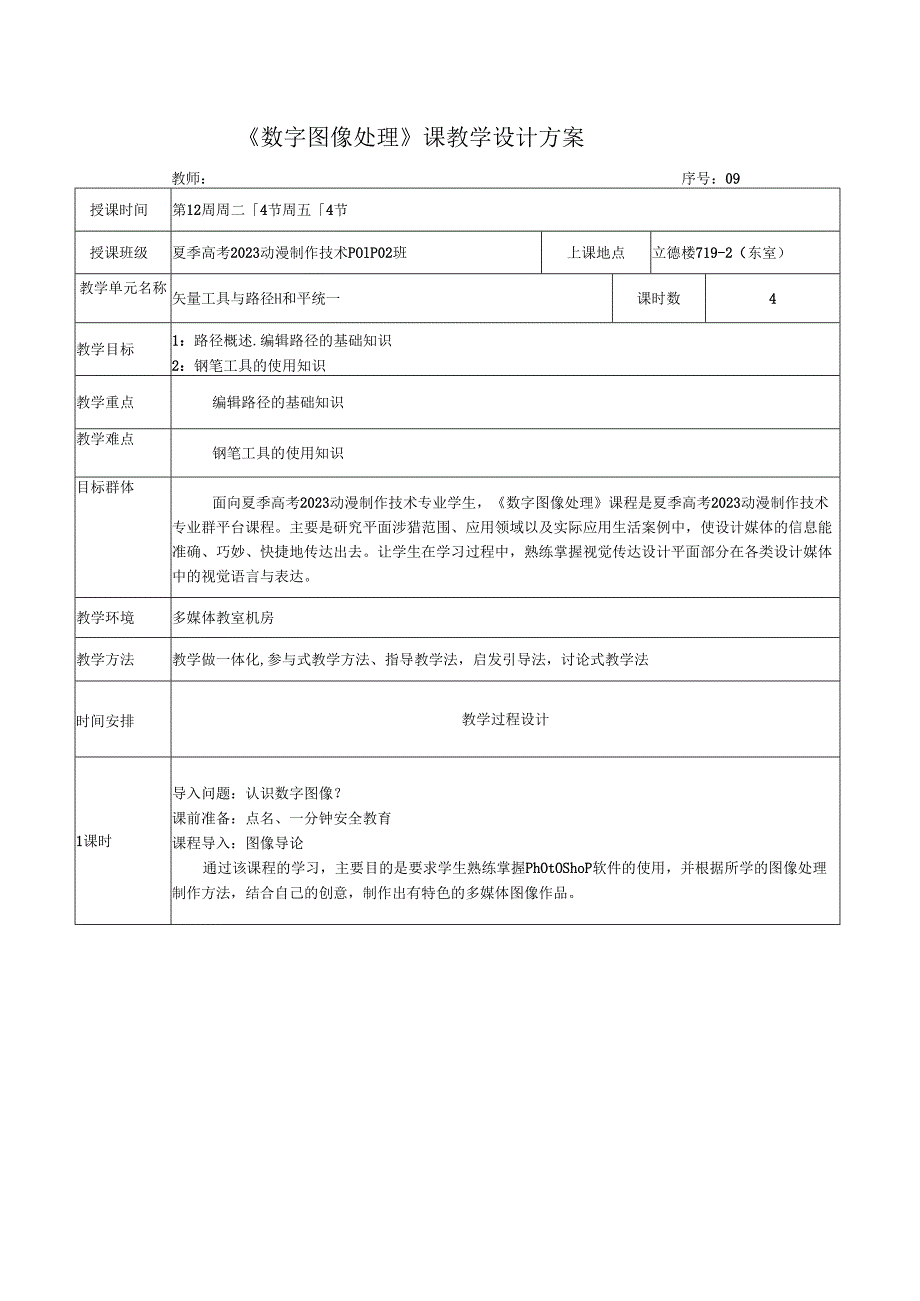

1、数字图像处理课教学设计方案教师：序号：09授课时间第12周周二4节周五4节授课班级夏季高考2023动漫制作技术POlP02班上课地点立德楼719-2（东室）教学单元名称矢量工具与路径H和平统一课时数4教学目标1：路径概述.编辑路径的基础知识2：钢笔工具的使用知识教学重点编辑路径的基础知识教学难点钢笔工具的使用知识目标群体面向夏季高考2023动漫制作技术专业学生，数字图像处理课程是夏季高考2023动漫制作技术专业群平台课程。主要是研究平面涉猎范围、应用领域以及实际应用生活案例中，使设计媒体的信息能准确、巧妙、快捷地传达出去。让学生在学习过程中，熟练掌握视觉传达设计平面部分在各类设计媒体中的视觉语

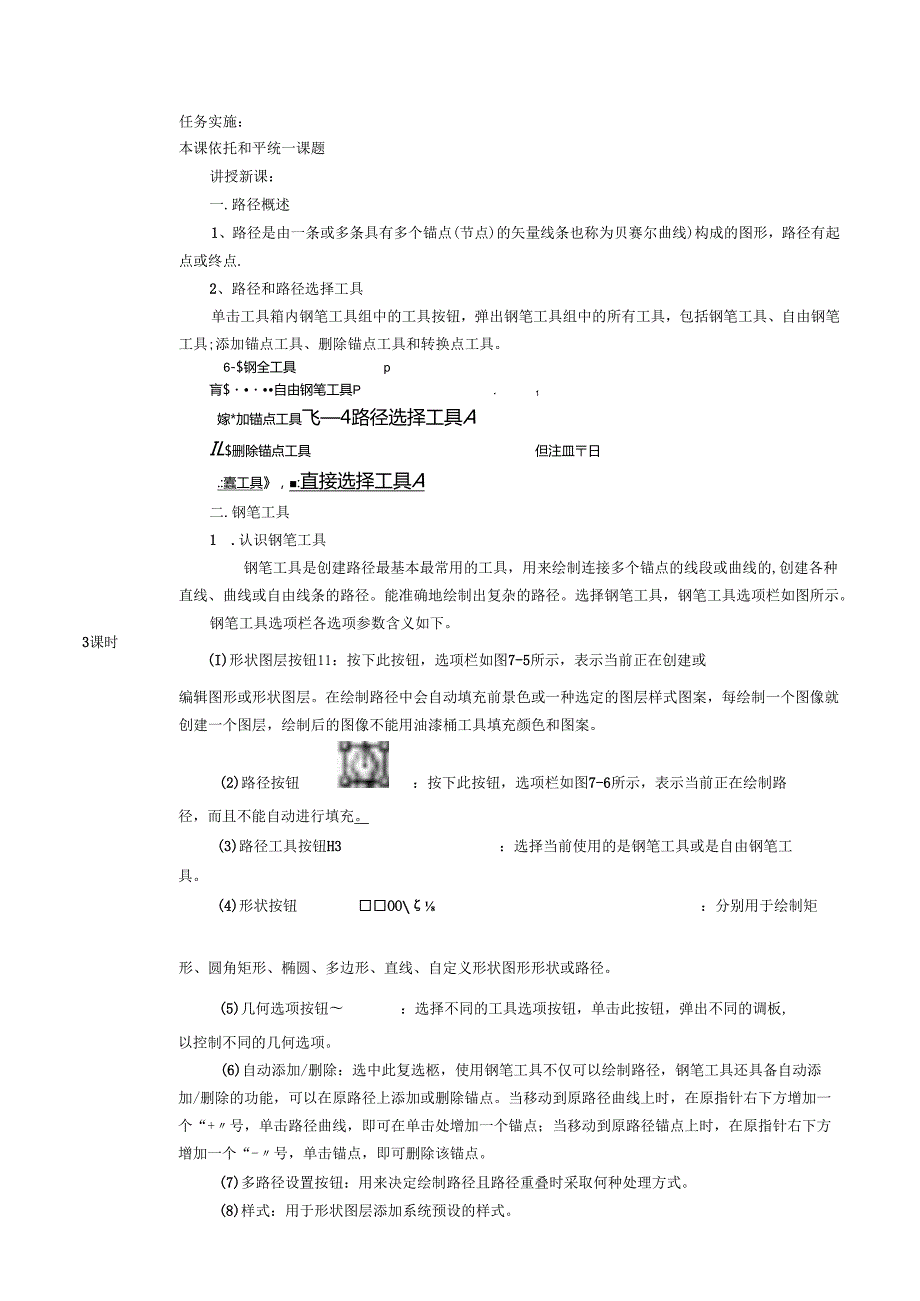

2、言与表达。教学环境多媒体教室机房教学方法教学做一体化,参与式教学方法、指导教学法，启发引导法，讨论式教学法时间安排教学过程设计1课时导入问题：认识数字图像？课前准备：点名、一分钟安全教育课程导入：图像导论通过该课程的学习，主要目的是要求学生熟练掌握PhOtOShoP软件的使用，并根据所学的图像处理制作方法，结合自己的创意，制作出有特色的多媒体图像作品。任务实施：本课依托和平统一课题讲授新课：一.路径概述1、路径是由一条或多条具有多个锚点(节点)的矢量线条也称为贝赛尔曲线)构成的图形，路径有起点或终点.2、路径和路径选择工具单击工具箱内钢笔工具组中的工具按钮，弹出钢笔工具组中的所有工具，包括钢笔
3、工具、自由钢笔工具;添加锚点工具、删除锚点工具和转换点工具。6-$钢全工具p肓$自由钢笔工具P.1嫁*加锚点工具飞4路径选择工具AIL$删除锚点工具但注皿日.:蠹工具，:直接选择工具A二.钢笔工具1 .认识钢笔工具钢笔工具是创建路径最基本最常用的工具，用来绘制连接多个锚点的线段或曲线的,创建各种直线、曲线或自由线条的路径。能准确地绘制出复杂的路径。选择钢笔工具，钢笔工具选项栏如图所示。3课时钢笔工具选项栏各选项参数含义如下。(I)形状图层按钮11：按下此按钮，选项栏如图7-5所示，表示当前正在创建或编辑图形或形状图层。在绘制路径中会自动填充前景色或一种选定的图层样式图案，每绘制一个图像就创建一
4、个图层，绘制后的图像不能用油漆桶工具填充颜色和图案。(2)路径按钮：按下此按钮，选项栏如图7-6所示，表示当前正在绘制路径，而且不能自动进行填充。(3)路径工具按钮H3：选择当前使用的是钢笔工具或是自由钢笔工具。(4)形状按钮OO：分别用于绘制矩形、圆角矩形、椭圆、多边形、直线、自定义形状图形形状或路径。(5)几何选项按钮：选择不同的工具选项按钮，单击此按钮，弹出不同的调板,以控制不同的几何选项。(6)自动添加/删除：选中此复选柩，使用钢笔工具不仅可以绘制路径，钢笔工具还具备自动添加/删除的功能，可以在原路径上添加或删除锚点。当移动到原路径曲线上时，在原指针右下方增加一个“+号，单击路径曲线，
5、即可在单击处增加一个锚点；当移动到原路径锚点上时，在原指针右下方增加一个“-号，单击锚点，即可删除该锚点。(7)多路径设置按钮：用来决定绘制路径且路径重叠时采取何种处理方式。(8)样式：用于形状图层添加系统预设的样式。(9)颜色：颜色单击颜色色块弹出“拾色器”对话框，用来选择填充颜色。2 .使用钢笔工具绘制路径(1)绘制直线路径使用单击鼠标的方式产生直线锚点，从而绘制直线路径。具体操作如下：选择钢笔工具，确认选中，确认钢笔几何选项未勾选“橡皮带”复选框。将钢笔指针定位在起点并单击鼠标，形成第一个锚点。将钢笔指针移动到终点位置处单击鼠标，两个锚点之间即可创建一条直线，如图7-7所示。如果要创建封
6、闭式直线路径，在结束时将鼠标指针移到起始锚点上，当鼠标指针变为形状时，单击鼠标，即可完成创建封闭式直线路径的绘制，如图7-8所示。(2)绘制曲线路径拖动鼠标以产生曲线锚点和控制柄。如果要就此结束，按住Ctrl键，在路径外的任意位置单击鼠标，即可完成开放路径的绘制。提示：默认情况下，只有在闭合了当前路径后，才可以绘制另一条路径。若需要在未闭合一条路径前绘制新的路径，可点按ESC键，然后再单击钢笔工具或其他工具，即可继续绘制新路径。实战演习:使用钢笔工具绘制转角曲线2.自由钢笔工具1 .认识自由钢笔工具自由钢笔工具可随意绘制任意形状的曲线路径。工具选项栏如图7-13所示或如图7-14所示。自由钢笔
7、工具选项栏中主要选项含义如下。(1)磁性的：勾选“磁性的”复选柩，自由钢笔工具则变为磁性钢笔工具磁性钢笔工具与磁性套索工具的使用方法类似，系统会自动将鼠标指针移动的路径定位在图像的边缘上。(2)几何选项按钮。在选项框中各选项参数的作用如下：曲线拟合:用于输入控制自由钢笔创建路径的锚点的个数。该参数的取值范围是0.510。数值越大，锚点的个数就越少，曲线越简单。磁性的：作用同上，可以设置磁性钢笔工具的属性。当勾选此复选框时，“宽度”、“对比”、“频率”文本框才有效。宽度：用来设置系统的检测宽度，取值范围为140。对比：用来设置系统控制磁性钢笔工具检测图像边缘的灵敏度，取值范围为该数值越大，则图像
8、边缘与背景的反差也越大，边缘明显。三、编辑路径1 .选择与移动描点路径段和路径路径选择工具:全部描点实心显示拖动鼠标-移动整个路径直接选择工具:描点虚心显示2 .添加锚点工具路径创建完成后，可以使用添加锚点工具在原路径上添加锚点，以改变路径中锚点的密度，增加路径的复杂程度。具体操作方法如下：选择添加锚点工具，将鼠标定位到已创建的工作路径非锚点处，鼠标指针变成形状，在需要增加锚点位置处单击鼠标，即可在工作路径上添加新的锚点。拖动新锚点两边的控制点，可以改变该锚点两旁曲线的形状。3 .删除锚点工具路径创建完成后，可以使用删除锚点工具删除原路径上的锚点，以改变路径中锚点的密度，减少路径的复杂程度。删
9、除锚点工具的作用与添加锚点工具的作用正好相反，但使用方法相似，具体操作方法如下：选择删除锚点工具，将鼠标定位到已创建的工作路径上锚点位置，鼠标指针变成形状，在需要删除的路径锚点处单击，即可删除该路径锚点。4 .转换点工具转换点工具是用来改变曲线锚点属性的，它可以把曲线路径上平滑锚点转换成尖突锚点，或将尖突锚点转换成平滑锚点，以便对路径形状进行修改。选择转换点工具，用鼠标拖动直线锚点，可以显示出该锚点的切线，将直线锚点转换为曲线锚点。用鼠标拖动切线两端的控制点，可改变路径的形状。选择转换点工具，单击曲线锚点，可以将曲线锚点转换为直线锚点。5 .路径的运算方法6 .实战演习:绘制精美图案7 .对齐与分布路径作业制作和平统一民族徽章教学反馈
