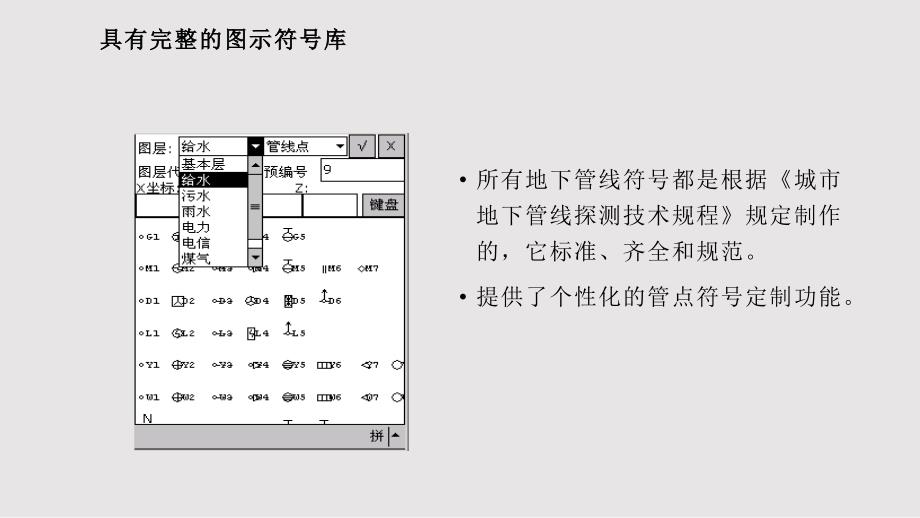

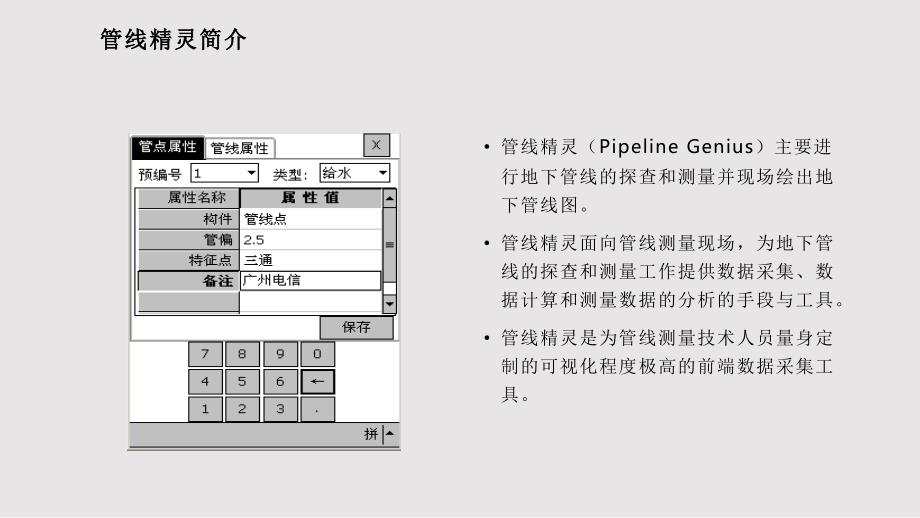

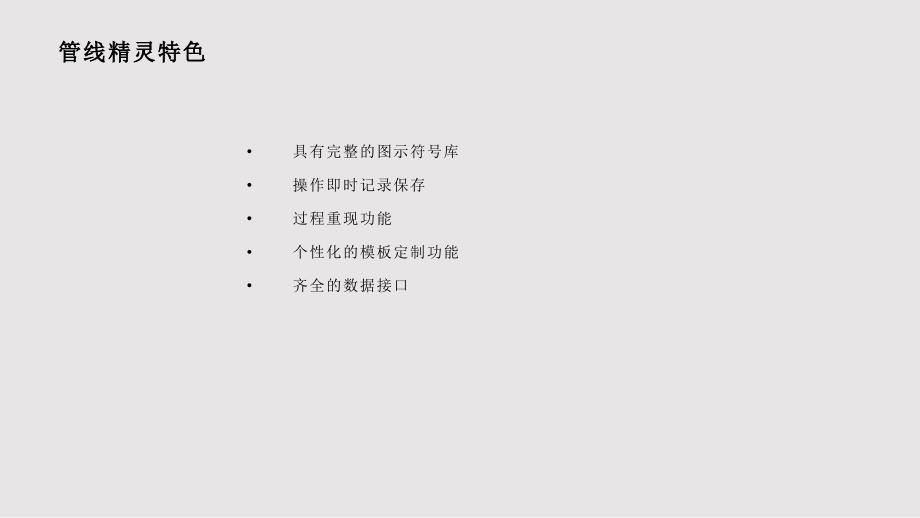

1、管线精灵简介管线精灵简介管线精灵（PipelineGenius）主要进行地下管线的探查和测量并现场绘出地下管线图。管线精灵面向管线测量现场，为地下管线的探查和测量工作提供数据采集、数据计算和测量数据的分析的手段与工具。管线精灵是为管线测量技术人员量身定制的可视化程度极高的前端数据采集工具。管线精灵特色管线精灵特色具有完整的图示符号库操作即时记录保存过程重现功能个性化的模板定制功能齐全的数据接口具有完整的图示符号库具有完整的图示符号库所有地下管线符号都是根据城市地下管线探测技术规程规定制作的，它标准、齐全和规范。提供了个性化的管点符号定制功能。操作即时记录操作即时记录操作即时记录，任何情况都能保
2、证数据的安全性。过程重现过程重现v过程重现功能，任何时候任何操作历历在目。个性化的模板定制功能个性化的模板定制功能个性化的模板定制功能，用户可预定义需采集的属性项和属性内容，减少输入时间。齐全的数据接口齐全的数据接口生成坐标数据文件、工程文件和过程文件生成MapInfo、ArcInfo数据文件，为管线属性数据和图形数据的入库提供齐全的数据接口，同时为管线数据的管理和应用提供方便。作业流程作业流程新建工程数据输入物探成果输出数据管理平板测图新建工程文件新建工程文件n创建一个作业项目n当作业项目尚未取名，图形信息将自动保存在临时文件Untitled.GSP中。数据输入数据输入数据输入方式n手工输入
3、n自动录入物探物探物探方式n管点物探：查清并记录管点的种类、图层、构件和管偏等。n管线物探：查清并记录管线的连接点、埋深、走向、埋设方式、管材、权属单位等 掌上平板测图掌上平板测图测量方式n单次测量：查清并记录管点的种类、图层、构件和管偏等。n多测回测量：查清并记录管线的连接点、埋深、走向、埋设方式、管材、权属单位等 数据管理数据管理管理方式n数据浏览：属性数据浏览和测量数据浏览 n属性查询：查看管点或管线属性 成果输出成果输出n输出南方标准的坐标文件（文本格式）n输出数据操作的过程文件n输出工程文件（文本格式）n输出管点、管线成果表n输出MapInfo数据格式文件 n输出ArcInfo数据格
4、式文件 管线测量系统管线测量系统CASSPIPE系统概述系统概述CASSPIPE是是全全新新的的以以图图形形为为基基础础的的管管线线测测绘绘成成图图系系统统，是是一一个个强强大大的的地地下下管管线线信信息息录录入入、编编辑辑、成成图图、分析和输出平台。分析和输出平台。系统概述系统概述采用CAD2000/2002平台，OBjectARX开发技术数据全面面向GIS数据库系统功能结构系统功能结构系统功能特色之一系统功能特色之一 开开放放的的参参数数设设置置，能能够够满满足足不不同同部部门门,甚甚至至是是不不同同地地区区的的管管线线探探测测要要求求。系统功能特色之二系统功能特色之二 多元化探测数据录入
5、方式。可直接读取管线精灵的数据，也可以读取全站仪的内存坐标数据。系统功能特色之三系统功能特色之三图库互动显示：数据窗口、图形窗口双界面同时并存以便实现在编辑过程中图数联动，方便修改和查询。系统功能特色之四系统功能特色之四参数设置读入管线精灵添加管线点段表格设置纵横断面管线信息统计标注流向管线三维显示输出管线精灵流流程程式式的的工工具具条条，使使用用方方便便系统功能特色之五系统功能特色之五信息丰富的管线成果表 根据用户需求还可自定义系统功能特色之六系统功能特色之六丰富的图形符号及开放 的符号制作体系系统功能特色之七系统功能特色之七多样化查询及条件统计，方便资料统计分析 系统功能特色之八系统功能特
6、色之八管线三维显示，断面图自动生成系统功能特色之九系统功能特色之九n管线、点信息实时显示系统功能特色之十系统功能特色之十可与GIS管线管理信息系统实现数据无缝连接 南方管线信息系统南方管线信息系统南方数码科技有限公司SPIS一一 、概述、概述 南南方方管管线线信信息息系系统统使使用用三三层层网网络络结结构构，采采用用 SQL SQL ServerServer关关系系型型数数据据库库存存储储GISGIS属属性性数数据据，使使用用Map Map ObjectsObjects实实现现空空间间数数据据的的显显示示和和处处理理。设设计计开开发发了了管管线线GISGIS的的分分析析功功能能，有有机机集集成
7、成了了GISGIS和和网网络络办办公公的的技技术术特特点点，实实现现了了镇镇江江市市管管线线数数据据的的合合理理利利用用和和数数据据共共享享，为为镇镇江江的的管管线管理、城市规划等工作提供合理帮助线管理、城市规划等工作提供合理帮助。退 出概 述系统系统建设规范和技术标准建设规范和技术标准中华人民共和国行业标准软件工程技术规范中华人民共和国行业标准城市地下管线探测技术规程二、管线系统的特点二、管线系统的特点1、在系统架构上采用三层的系统结构，在软件开发中采用组件式技术，有利于系统开发、管理、维护、扩充和升级。2、采用面向网络的设计方向，应用Intranet/Internet技术。采用C/S的胖客
8、户方式实现用户界面和用户接口，使用B/S的连接方式，提高了系统的运行效率；二、管线系统的特点二、管线系统的特点3、具有多途径、全方位的安全措施。4、采用常事务处理方式。减少了子系统对服务器的频繁访问，有效地降低了硬件环境的要求；5、数据接口齐全。系统全方位提供与各种GIS平台及国家空间数据标准的接口，为系统间的数据无缝连接打下了基础；6、系统对硬件环境要求不高，可移植性强。系统组成系统组成 局域网是整个系统的数据管理和控制中心局域网是整个系统的数据管理和控制中心由中心服务器和工作站组成，是管线系统的工作总站。负责集中管理全部管线信息和地形信息，并在以后的运行过程中负责网络管理、用户授权，数据备
9、份，数据更新等工作。其他专业单位局域网由工作站组成，通过网络共享服务器的数据，实现对其他各类专业管线信息的查询。也可通过便携机对GIS数据下载,服务于施工现场。系统组成图系统组成图 三、系统开发的指导思想和开发原则三、系统开发的指导思想和开发原则 开发工作的指导思想：开发工作的指导思想：-总体设计、长远考虑、面向应用、近期见效总体设计、长远考虑、面向应用、近期见效 具体实现：具体实现：1 1 1 1、采用成熟可靠的技术 2、分步实施 滚动发展 管线系统设计的原则管线系统设计的原则1、实用性2、先进性3、高效性4、稳定性5、安全性6、规范性7、开放性8、人性化管线系统的主要功能管线系统的主要功能
10、1 1、系统界面、系统界面编辑主视区图层控制区权限设置用户设置2 2、用户登录模式、用户登录模式3、项目管理项目管理图层管理数据转入打印管理历史工程工程管理4 4、编辑功能齐全、编辑功能齐全 管线编辑管线编辑5、图层操作灵活、图层操作灵活图层操作图层编辑数据交换图像调整六、多种查询功能条件查询库内浏览属性库浏览7 7、多种统计功能、多种统计功能长度报表类型统计综合统计报表长度统计7、多种统计功能8、全方位的分析功能 分析功能是对管线进行基础分析，统计出一些必要的信息，辅助策划或规划，做为后继工作的起点。（1）、管线断面分析 管线的纵横断面分析，是最基本的也是最重要的功能。PIS中对管线的断面分
11、析提供了很好的支持，能打印出符合标准的断面图。操作过程如下：首先选择要分析的管线，然后点击菜单，通过选择管线求出最佳比例，并显示在弹出设置比例尺对话框中，最后程序绘出纵横断面。横断面画线纵断面选线选择故障点 事故分析是对漏液漏气事故进行分析，找出影响管线的相关信息（2）、事故分析）、事故分析关闭阀门列表 交叉分析是找出地图中所有(或指定部分)管线交点，显示出交点的属性（3）、交叉分析）、交叉分析选择分析范围交叉的点位交叉点报表（4）、垂直净距分析）、垂直净距分析 分析管线的垂直距离,为建设施工部门提供作业和安全检查的依据(5）、缓冲区）、缓冲区分析分析 该功能为选中管线建立缓冲区视图，这不影响
12、原图，只提供一种观察方式。建立缓冲区的管线（6）、三维分析）、三维分析 三维分析是用三维模型三维分析是用三维模型形象地显示局部的管线相形象地显示局部的管线相互关系，三维图形可以进互关系，三维图形可以进行简单的三维视图角度切行简单的三维视图角度切换；换；9、管线辅助设计、管线辅助设计 此功能主要完成埋设管线的规划设计，在地图中找出管线与周围其它已有管线间的关系及受影响程度。主要过程包括：管线的展点，规划以及最后成果图的提取工作。10、管线规划、管线规划不满足最小距离的管线管线规划设置 在现有管线的基础上进行管线设计，将不符合要求的管线列出来。11、道路规划设计、道路规划设计 对规划道路周围的管线
13、进行分析。12、成、成 果果 输输 出出管管线线点点成成果果表表绘图仪出图绘图仪出图叠加图幅轮廓添写角注拾取角点坐标13、系统维护、系统维护井之记管理井之记管理管点如果有井之记图片时，PIS提供了井之记管理功能，可以将管点的井之记图片加入到服务器管理的数据库中，或从数据库中下载井之记图片来查阅。五五 、系统数据、系统数据1、管线信息系统以城市的基本地形图为载体，以地下的各类管线（热力、自来水、雨水、污水、煤气等管线）为重点管理对象。数据是本系统的核心。2、前端数据的采集功能包括：基本地形图的载入和一般的编辑功能、管线专业数据的加载、管线探测数据录入、建立测量控制、地下管线图编绘、成果质量估计等
14、3、数据采取分层存贮方式。具体按如下方式进行组织:即“纵向分层，横向分块”，纵向分层指按数据的性质分类,性质相同或相近的归并到一起,形成一个数据层。横向分块指按数据空间分布将数据划分为规则的或不规则的块。4、管线专业图形包括管点和管段图，图形分层管理，根据管线探测分类分为给水、排水、燃气、热力、工业、电力、电信、综合、人防等管点和管线层。图形和属性的关联是管线系统的重要部分。镇江管线信息系统实现图形和属性互查互访，通过直观、灵活、方便的查询方式完成数据查询，并把查询和检索的结果以图形和文本方式进行显示用户属性编辑框管点属性编辑器可以调用或转换以下数据格式：1、Arc/Info、MapInfo
15、ACAD等常用的测量制图软件生产的数据。2、系统可以处理栅格图，更直观地体现地下不可见部分在现实世界中的位置，栅格图像的处理包括图像的定位，图像的纠正等。3、三维高程渲染图使管线信息系统具有一定的三维空间直观感觉，三维高程渲染图的来源是具有高程的地形图、实际测绘高程数据等，使用建立TIN高程模型方法建立高程渲染图的基础高程数据，然后使用渲染手段利用光线效果突出地形。六、数据库的设计六、数据库的设计六、数据库的设计六、数据库的设计管线数据库的构成管线数据库的构成管线信息可分为空间数据和非空间数据。空间数据主要以管点图、管段图的形式存在。非空间数据主要包括属性数据。空间数据将采用统一的坐标系，使
16、这些空间数据能在同一体系内进行叠加显示和空间分析。管线数据库分为管段数据库和管点数据库，管段数据库字段包括管线段号、隶属街道、流向、压力、管线类型、管线材料、断面、竣工时间、埋设单位等。管点数据包括管线点号、X坐标、Y坐标、坐标来源、地面高程、管底高程、高程来源、管线段号、管线类型、该点设施、受控阀门、检修井号、所在图幅、管偏等。六、数据库的设计六、数据库的设计管线数据的管理：数据的管理：管线数据的管理主要还是通过分层管理。将相同管线类型的信息放在某一具有相同结果的图层中。在管线的图形数据中，一种管线的一个管点可能对应着多个管线的线。一个管线的线对应着多个管点，所以管点与管线的线的关联是一个重
17、点。由于管线类型的不一样，所以它们的属性也有些不一样，除了共有的属性外，还有它特有的属性。把共有的属性放在一起，特有的属性分开。这样有利于对数据分析和统计。为了能使图形也存入数据库中，把图形的三个文件以大对象的形式（作为表中的字段）存入到数据库中，这样使得图形和属性尽可能一致。对于图形和属性的编辑，只保存发生变化的部分，同时也保存到历史库中。所以每一种管线都要有历史库，用来保存变化前的记录。七、网络结构设计七、网络结构设计 三层体系结构，即在逻辑上将系统划分数据层、应用层和表述层 三个层次之间由三个链路通讯：数据链、应用链和用户链 对应三层结构的逻辑，从系统结构上构建三个层次：数据服务器、应用
18、服务器、客户端三层网络结构的优越性三层网络结构的优越性1、提高系统的可维护性和可拓展性。2、可以支持更多的用户。降低应用程序服务器和数据服务器的运行负担，提高运行速度和效率3、可以节约计算资源。三层结构使业务操作集中在业务逻辑层，减少出现数据操作的错误；4、可以分别监视每层次工作状态，从而使系统的管理工作变的简单明了。八、管线系统的安全设计八、管线系统的安全设计1、网络的安全设计：在用户数据库中设计用户表和权限表，用户和权限是动态定义的。用户的密码存储采用计算机分组密码算法，以确保系统和用户数据的安全，确保安全实现网络化办公环境，达到用Internet实现远程办公的目的。系统采用自定义端口通过防火墙，可以有效防止网络漏洞和病毒侵袭。八、管线系统的安全设计八、管线系统的安全设计2、数据的安全设计系统的管理子系统里设置数据自动备份系统的管理子系统里设置数据自动备份使用常事务处理方式，任意时刻的数据都使用常事务处理方式，任意时刻的数据都可以采取重新提取的方式得到原始状态数可以采取重新提取的方式得到原始状态数 据。修改后的数据提交到服务器，可以和据。修改后的数据提交到服务器，可以和 用户交互进行。用户交互进行。
