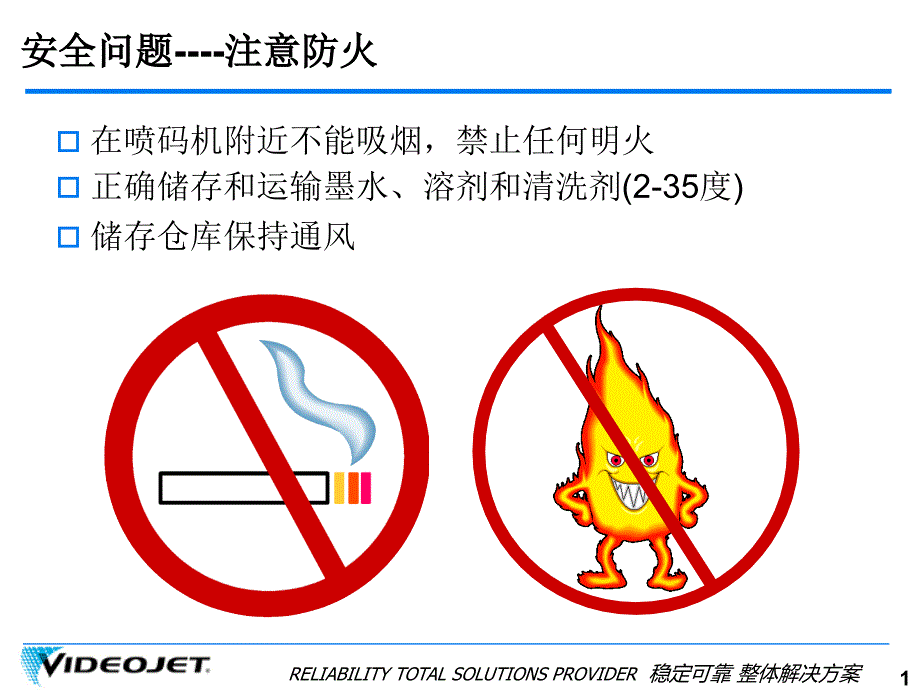

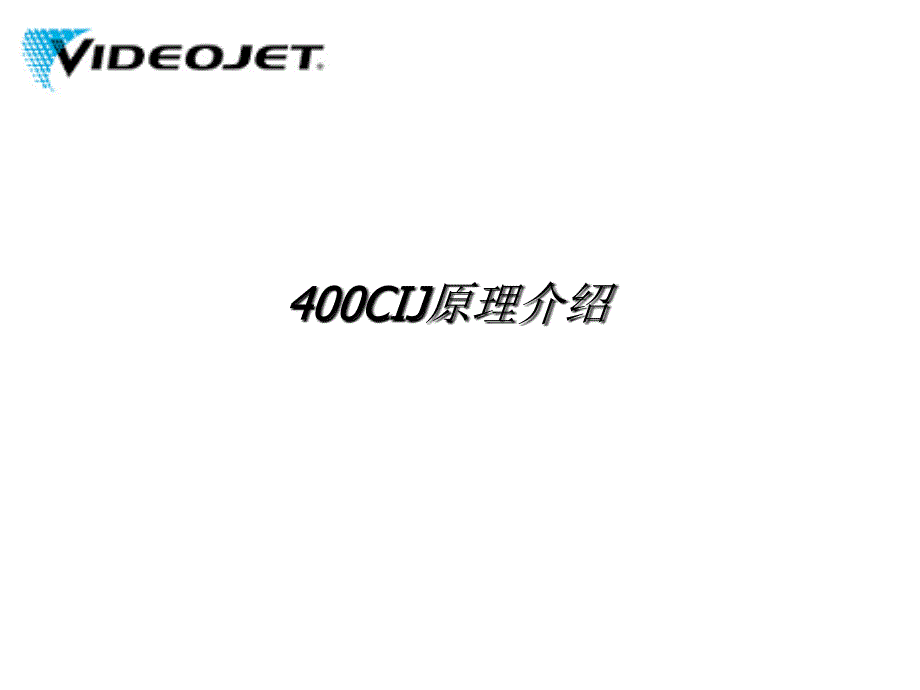

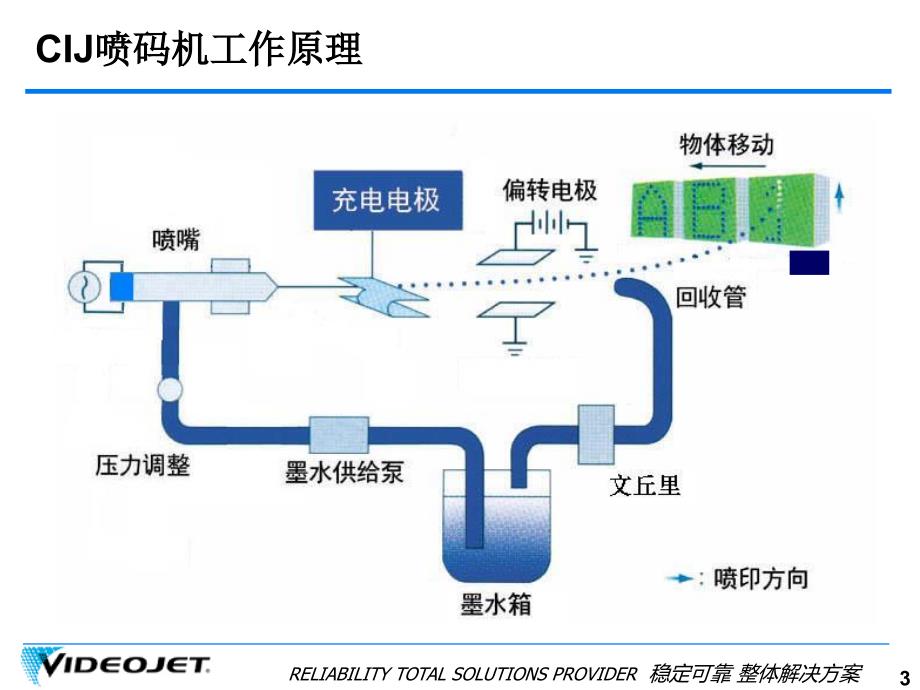

1、RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案安全问题安全问题-注意防火注意防火o在喷码机附近不能吸烟,禁止任何明火o正确储存和运输墨水、溶剂和清洗剂(2-35度)o储存仓库保持通风1RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 400CIJ原理介绍 RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案CIJ喷码机工作原理喷码机工作原理3RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案CIJ喷码机工作原

2、理喷码机工作原理 续续充电电极充电电极回收槽回收槽 喷嘴喷嘴喷嘴孔径喷嘴孔径Si=60uMi=43uPi=60/70u可选相位检测器相位检测器 高压偏转板高压偏转板墨点分裂信号墨点分裂信号墨点分裂信号墨点分裂信号Si=76.8KMi=120KPi=64K/76.7K4RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案CIJ喷码机工作原理喷码机工作原理 续续5RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案CIJ喷码机工作原理喷码机工作原理-产生墨线并形成墨点产生墨线并形成墨点o墨线是在压电晶体的振幅电

3、压作用下,在充电极中分裂为墨点的。什么是振幅呢?振幅信号为一正弦波信号,施加于喷嘴内的压电晶体上,每一周期形成一个墨点,墨线在振幅作用下分裂为大小相等的墨点。振幅电压于0255V之间可调,每个喷头的振幅电压均不相同,振幅信号使压电晶体发生振荡压力作用下,来自油墨系统的油墨喷嘴腔喷嘴由于压电晶振的震动,墨线在充电极中分裂振幅信号6RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案5040302010607080901000CLOSE 喷嘴到开始分裂的位置 FARNozzleDriveCIJ喷码机工作原理喷码机工作原理-墨点分裂墨点分裂7RELIABI

4、LITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案5040302010607080901000CLOSE 喷嘴到开始分裂的位置 FARNozzleDriveCIJ喷码机工作原理喷码机工作原理-墨点分裂墨点分裂8RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案相位检测器相位检测器-校正校正影响打印质量的因素影响打印质量的因素9RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案喷头墨线调节喷头墨线调节 喷嘴喷嘴产生墨线,形成墨点充电电极充电电极对墨点充电,要求墨线在充电电极

5、的中间,平行且墨线在充电电极的中上半部分裂(1/2左右)相位检测器相位检测器检测充电的正确性,和墨线的距离为1mm左右高压偏转板高压偏转板产生高压,下偏转板和墨线的距离为4mm,上偏转板和墨线的距离为1mm回收槽回收槽回收墨水,墨点位置应在左/右位置的中间。大致在靠下偏转板方向的1/4直径处(Si),1/3处(Pi),1/8处(Mi)10RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 400CIJ机构结构RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案46系列结构系列结构墨水/溶剂缸I/O板CPU

6、板FMS系统电源板风扇液位检测板冷凝器12RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案46系列墨水系列墨水/溶剂添加口溶剂添加口墨水添加口溶剂添加口液位指示灯13RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案46系列电源及接口系列电源及接口外设接口主电源开关保险丝14RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案电磁阀混合缸液位检测LowOKHigh电磁阀名称电磁阀名称V1溶剂添加阀V2墨水添加阀V3粘度控制阀V6墨水供应阀V7清洗阀V8回收阀

7、V11喷头供应阀V12喷头排空阀V6V8V3V746系列混合缸液位检测采用金属探针系列混合缸液位检测采用金属探针400混合缸混合缸(430&43S)15RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案发射管&接收管透镜O形圈液位检测组件套管弹簧溶剂缸液位检测组件结构溶剂缸液位检测组件结构16RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案VMS粘度检测腔泄流孔FlowinFlowout低液位高液位检测从满到空时间t粘度检测粘度检测17RELIABILITY TOTAL SOLUTIONS PROVI

8、DER 稳定可靠 整体解决方案倒钩插销卡簧固定螺丝密封圈公共端C压力端P回流端R阀不得电=C-R通阀得电=C-P通粘度检测阻尼块限流孔电磁阀结构电磁阀结构18RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案阀座弹簧六角形阀芯阀柱O形圈阀盖板阀柱电磁阀结构电磁阀结构19RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案泵膜清洗出口清洗进口压力-真空端单向阀清洗泵清洗泵20RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案IN无刷电机齿轮安装板墨水泵墨水泵21

9、RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案400系列喷头结构系列喷头结构PICO阀喷嘴充电槽/相位检测器高压偏转板回收槽高压电阻盖开头22RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案400喷头结构喷头结构-加热组件加热组件加热块固定板PICO阀加热块23RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 400系列 操作菜单培训 RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案操作界面操作界面o功

10、能键功能键nF 1启动或停止喷墨nF 2选喷印信息nF 3主目录nF 4修改当前的喷印信息内容nF n中文拼音输入功能键n i i 显示诊断屏幕o方向键方向键oLCD屏幕右侧的方向键(3456)允许选择操作系统菜单。25RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案必须掌握的操作菜单必须掌握的操作菜单26RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案需要了解的操作菜单需要了解的操作菜单27RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案喷印信息菜单

11、喷印信息菜单28RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案喷印参数调整喷印参数调整(缺省参数)缺省参数)有效期限有效期限(到期天数)表示有效期,以天数计算,如一年 为365天 喷印宽度喷印宽度调整字符的宽度,即生产线的速度 字型高度字型高度调整喷印字符的高度 字型间距字型间距调整字与字之间的间隔 喷印延时喷印延时调整喷印内容在产品中的位置 逆向喷印逆向喷印调整字的左/右方向 颠倒喷印颠倒喷印调整字的上/下方向,逆向喷印和颠倒喷印结合,可改变字体的的不同喷印方向:点阵重复次数点阵重复次数喷印内容列列加粗 字字型型点点阵阵改变喷印内容的占空比。

12、点阵越大,喷印速度 越慢。输入和实际喷印点阵相同的数值 高速喷印高速喷印提高喷码机的喷印速度,仅对46系列机器有效29RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案用户区菜单用户区菜单文本BC年DE月FG日HI时JK分大写字符表示生产日期(系统时间)小写字符表示有效期o在用户区中,可建立文本、计数器和图案o文本用户区包含文本、时钟和提示字段选项30RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案用户区菜单用户区菜单记数器初初 始始 值值 新 一 轮 的 计 数 开 始 统 计 的 值,按字母或数字

13、的次序进行。目前值目前值 计 数 器 的 当 前 值。与 在 编 辑 计 数 器 时 相关。终止值终止值计数的结束值。步步 进进 大大 小小 每 一 计 数 增 加 或 减 少 的 单 元,按 十 进制计算。步进方向步进方向设置增序或减序计数。重复计数重复计数计数值增减后喷印同一数值的次数开开 始始 计计 数数 值值 许 用 另 一 个 字 符 替 换 计 数 器 值 的 首位零符号。增减计数于增减计数于设置计数器的触发源。注意注意:开始值、当前值和结束值必须位数相同计数器31RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案密码密码o用户有用户有

14、1级和级和2级密码保护,便于操作与维护级密码保护,便于操作与维护32RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案喷印控制喷印控制 喷印开启喷印开启33RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案喷印控制喷印控制 连续喷印连续喷印o可设置时间方式、轴码器方式和间隔模式o轴码器方式:第一个信息的尾尾到下一个信息的头头之间的距离o间隔模式:第一个信息的头头到下一个信息的头头之间的距离34RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案系统菜单系统菜单

15、35RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案系统状态系统状态o可通过屏幕显示图标了解机器的故障情况o或通过系统菜单中的“状态”子菜单,了解机器的详细运行状况36RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案系统快速开机或关机系统快速开机或关机 o正常情况下,按F1正常开机或关机时,机器会自动抽溶剂清洗喷嘴o如果机器有问题,检修时频繁关开机,将会造成混合缸内的墨水粘度下降o在检修过程中,如果需要频繁开机或关机测试,可选择快速开机或关机菜单o注意:选择快速关机后,必须在2个小时内开机,否则容易

16、堵塞喷嘴。37RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案系统喷嘴清洗o开机时墨线不稳定,或喷头脏,有必须执行喷嘴清洗菜单o对于一些特殊墨水,开机前建议先执行喷嘴清洗菜单o执行喷嘴清洗时,在喷嘴处滴溶剂让喷嘴回吸o执行喷嘴清洗时,注意清洗瓶和吹球干净38RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案系统配置系统配置-电眼电平电眼电平/轴码源选择轴码源选择39RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案校验菜单校验菜单40RELIABILITY

17、 TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案校验校验诊断屏幕机箱温度机箱温度墨水压力墨水压力混合缸墨水温度混合缸墨水温度喷头温度喷头温度粘度设定值粘度设定值粘度实际检测值粘度实际检测值相位检测值相位检测值液位检测液位检测o任意状态下,或按任意状态下,或按 ii 键键41RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案校验校验墨点分裂值o可手动调节墨点分裂值,确保墨点在充电槽中上部分裂o或直接执行自动墨点分裂设置42RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案校验校验

18、 超高压跳闸级别设定超高压跳闸级别设定o确定喷头干净干燥o如果高压跳闸频繁出现,需要重新设定高压跳闸1.合上喷头盖2.“超高压范围设定”中,超高压值1和10都设为2553.执行高压报警灵敏度设置4.约1分钟后,正确将显示操作成功5.超高压值1和10设为原来的数值43RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 400系列 日常操作 RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案日常开关机及维护日常开关机及维护(掌握掌握)o日常开机关机步骤o快速开机关机作用n主要用于机器检修n注意:正常开关机何

19、种条件自动转成快速开关机?o添加墨水/溶剂o喷嘴清洗o故障图标和诊断屏幕介绍o日常维护注意n安全注意n开关机注意事项n停机一周以上的注意事项45RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案日常开机日常开机如果开机时墨线不稳定或喷嘴堵塞,开机前先执行喷嘴清洗喷嘴清洗命令。在喷嘴清洗过程中,用洗壶在喷嘴处滴清洗剂让喷嘴回吸。清洗喷嘴后,再按F1启动喷墨启动喷墨,启动喷墨过程中会自动打出3毫升的溶剂清洁喷嘴。若机器出现问题时,最好用快速开机程序快速开机程序开机,避免墨水粘度太低。如果开机过程出现故障,则会自动关机报警。此时可通过菜单关闭充电报警关闭

20、充电报警再重新启动开机程序1)打开喷头盖,检查喷头是否干净、干燥2)开电源,检查面板显示是否正常,是否需要添加墨水或溶剂3)开机,按功能键F1,观察墨线是否进入回收槽约12分钟墨线稳定后合上喷头盖,观察是否有故障显示,若机器启动正常,即可试喷印。46RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案1)打开喷头盖2)关机,按功能键F1,屏幕底部提示喷墨机正在停止,关机过程约1分钟左右。机器自动抽5毫升清洗剂清洁喷嘴,达到真正自动清洗。3)清洗打印头的不干净部分(如充电槽、相位检测和高压偏转板)并干燥。关机过程结束。这时可合上喷头盖,关电源避免直接关

21、电源停机,即使意外,重新开机后再进入正常关机程序日常关机日常关机对于46P机器,加入墨水后,24小时不能断电。否则会造成墨水系统堵塞。47RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 墨水墨水/溶剂添加溶剂添加o指示灯黄灯亮o位于添加口的指示灯相应闪烁o显示墨水或溶剂液位低的图标o墨水添加口有4个插槽。溶剂添加口有3个插槽o当墨水/溶剂液位低时,每次加入1瓶o添加时,打开盖子,直接把墨水/溶剂瓶对准添加口,压下瓶子,然后旋转180度,等墨水/溶剂流空后,取下空瓶子,合上添加盖子。o按当地或工厂规定处理空瓶子48RELIABILITY TOTA

22、L SOLUTIONS PROVIDER 稳定可靠 整体解决方案46系列墨水系列墨水/溶剂添加口溶剂添加口墨水添加口溶剂添加口液位指示灯49RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案清洁喷头清洁喷头o将主开关设置在OFF(O)位置,断开电源o查看喷头是否有墨水沉积物o必要时,用专用清洗剂清洗o干燥喷头,确保充电槽没有残留清洗剂o开机,墨线稳定后,重新装上喷头盖注意:注意:喷头务必完全干燥后,再启动喷码机,否则会出现充电故障充电故障或发生超高压跳闸超高压跳闸故障50RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定

23、可靠 整体解决方案面板指示灯面板指示灯指示灯(亮)指示灯(亮)功能说明功能说明红色不能喷印,如:喷印未运行、超高压跳闸。黄色和绿色需要用户干预,避免系统故障发生。如:墨水或溶剂量少。绿色喷码机正常运行。51RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 400系列 常见故障及其处理 RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印运行提醒图标喷印运行喷印运行喷码机未运行喷码机未运行喷头盖未装好喷头盖未装好墨水液位低墨水液位低生产线过快生产线过快混合缸墨水过多混合缸墨水过多到维护

24、时间到维护时间稀释液不足稀释液不足粘度高粘度高/低低53RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障停机图标故障停机图标混合缸空混合缸空机箱温度过高机箱温度过高风扇故障风扇故障 回收槽故障回收槽故障充电故障充电故障超高压跳闸超高压跳闸54RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印大小不正确查看字符高度字符高度数值是否正确。设置喷印信息参数设置喷印信息参数查看喷头到产品的距离是否正确。(应为5毫米-18毫米)查看所喷印信息中选择的字型是否正确。编编辑辑喷喷印印信信息息

25、信息宽度不合要求,修改喷喷印印信信息息参参数数菜单上字符的字宽。设置喷印信息参数设置喷印信息参数55RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印不完整查看喷印信息参数中字型点数是否为所要求的最大点阵数。设置喷印信息参数设置喷印信息参数查看喷头处是否有墨水沉淀物,清洗喷头56RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好正常喷印质量样品57RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分

26、析喷印质量不好1喷印排列不正常,喷嘴部分堵塞或字符底部墨点被回收槽削掉;也可能高压过低清洗喷嘴、喷头,确保回收槽清洁清洗喷嘴、喷头,确保回收槽清洁58RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好2相位故障,墨点喷在不正确的位置并有大量的飞溅点确保晶振设置正确;清洗并彻底干燥喷头;变动相位设为打开确保晶振设置正确;清洗并彻底干燥喷头;变动相位设为打开 59RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好3晶振值不对,墨点分裂时卫星点过多;充电

27、不好清洗喷嘴,使用自动调制修正晶振值,确保墨点分裂正确清洗喷嘴,使用自动调制修正晶振值,确保墨点分裂正确 60RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好4墨点压缩,字符偏小;压力过高,墨点偏转不正确检查墨水系统运行的压力值;查看充电值是否正确检查墨水系统运行的压力值;查看充电值是否正确 61RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好5压力过低,墨点偏转过多或位置不正确。部分墨点未喷出来检查墨水系统运行的压力值;查看充电值是否正确检查

28、墨水系统运行的压力值;查看充电值是否正确 62RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好6喷印头与被喷印物的距离过大,墨点易受气流影响;垂直距离过大减少与被喷印物的距离,或选择更合适的字体减少与被喷印物的距离,或选择更合适的字体 63RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析喷印质量不好7喷印方向和生产线运行方向不垂直调整喷印头至垂直位置调整喷印头至垂直位置 64RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠

29、 整体解决方案故障分析故障分析合上电源,面板按键无反应,且没有“嘀”提示声 电源没有电压更换主保险丝3.15A电源插座旁电路板故障检查供电电源主电源保险丝烧坏打开机器前盖门,检查电源板输出到I/O板的插座电压 原因原因解决方法解决方法65RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析正常开机启动后,出现充电故障报警1原因原因解决方法解决方法墨点分裂不好充电槽,相位检测器脏或潮湿 清洗喷嘴,充电槽,相位检测器,干燥喷头检查接地线是否接触良好观察墨点分裂位置,如有必要,调整墨点分裂值接地不良66RELIABILITY TOTAL S

30、OLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析可正常开机,但合盖时一直出现高压报警 原因原因解决方法解决方法字高设置过高 喷头脏,墨线射偏 清洗喷嘴,清洁干燥喷头 重新设定高压报警检测(超高压跳闸级别设定超高压跳闸级别设定)重新设置字型高度高压检测电路太敏感 67RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案故障分析故障分析开机过程中,墨线位置不对或墨线不稳3原因原因解决方法解决方法过滤器堵塞正常时文丘里的回吸声音较响,工作时回收槽不会挂墨;若是机器运行一段时间后有挂墨,则需检查文丘里和管路回收情况以及墨点的分裂情况 68
