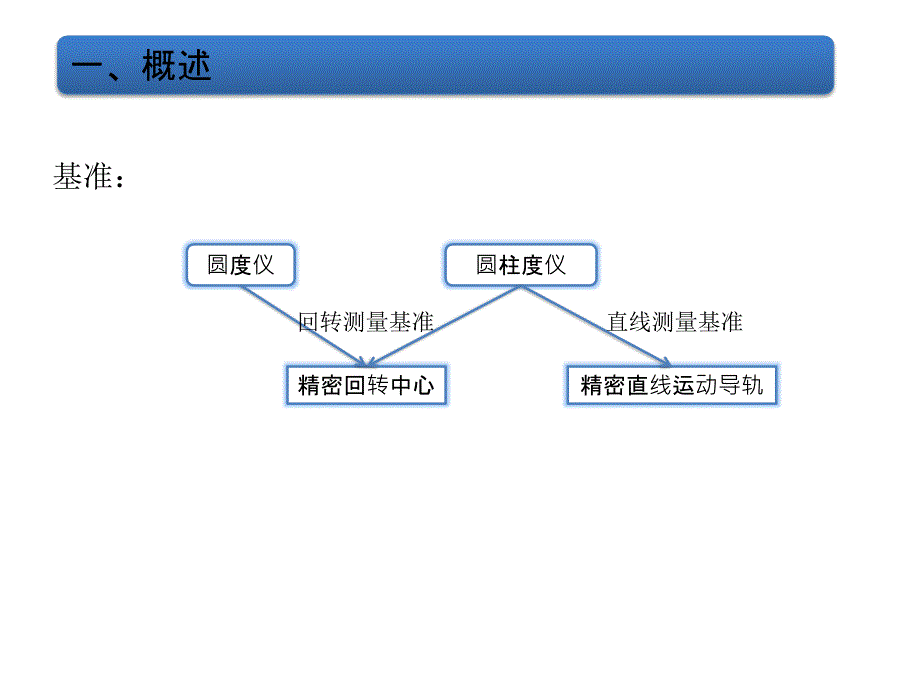

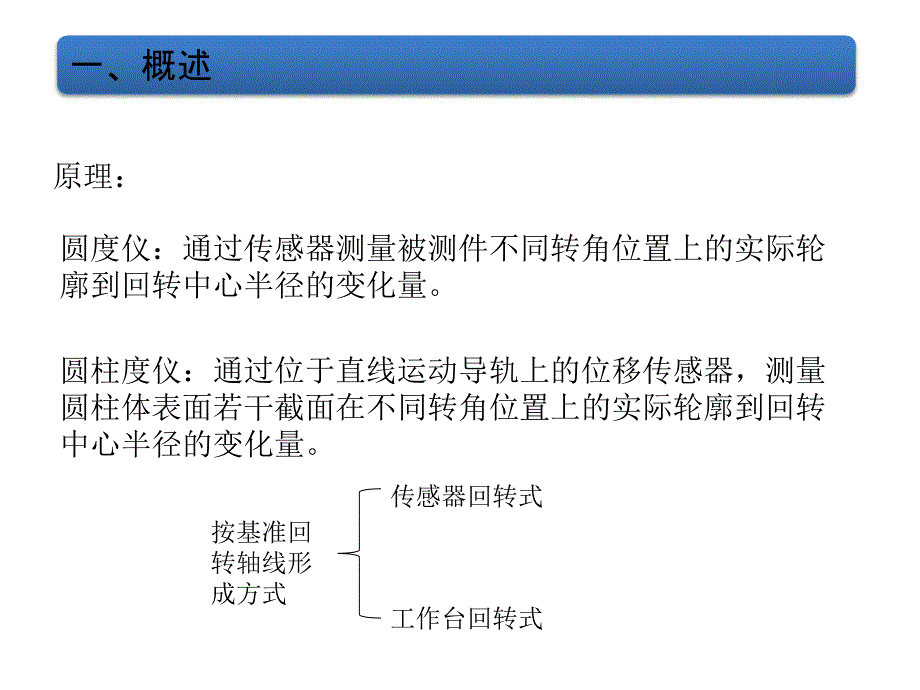

1、圆度、圆柱度测量仪Measurement Standard Instrument of Roundness and Cylindricity 圆度仪圆柱度仪精密回转中心精密直线运动导轨回转测量基准直线测量基准基准:一、概述原理:圆度仪:通过传感器测量被测件不同转角位置上的实际轮廓到回转中心半径的变化量。圆柱度仪:通过位于直线运动导轨上的位移传感器,测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心半径的变化量。按基准回转轴线形成方式传感器回转式工作台回转式一、概述二、检定条件温度:(205)湿度:65%RH仪器准确度器准确度级别一一级二二级三三级四四级每小时温度变化量0.30.50.8

2、1.0室内周围应无影响测量的灰尘、振动、噪音、较强的磁场等受检仪器在室内连续恒温时间应不小于24小时,标准器具在室内恒温时间应不小于4小时三、主要计量性能要求四、仪器示值误差圆度度仪圆柱度柱度仪测量方法超精密微动台法椭圆标准器法标准圆柱体内容用驱动器驱动工作台使传感器在量程范围内等间距移动10个位置圆度标称值分别为0.5m,1m,2m,4m,5m用截面法在100mm高度内取至少5个截面进行圆柱度测量,重复5次,其平均值作为测得值计算公式示值=结果取各档示值误差中绝对值最大的作为检定结果示值为该次测量的示值误差,最后取其绝对值最大的作为检定结果四、仪器重复性圆度度仪圆柱度柱度仪测量方法在椭圆标准

3、器的同一截面上连续测量5次,得到5个测量结果用截面法在100mm高度内取至少5个截面进行圆柱度测量,重复5次计算公式即为检定结果五、检定结果的处理检定合格检定合格的圆度、圆柱度测量仪发给检定证书;检定不合格检定不合格的发给检定结果通知书,并注明不合格项目六、检定周期圆度、圆柱度测量仪的检定周期周期一般不超过1年。1、外观和各部分的相互作用、外观和各部分的相互作用仪器可动部分在规定的范围内均应平稳的运动;仪器可动部分在规定的范围内均应平稳的运动;各种按钮操作键和限位装置应动作灵活、作用可靠、功能正常;各种按钮操作键和限位装置应动作灵活、作用可靠、功能正常;仪器的测量方向应通过主轴的回转中心。仪器的测量方向应通过主轴的回转中心。4、径向误差、径向误差将标准球放置在距工作台台面不低于将标准球放置在距工作台台面不低于200mm位置进行。位置进行。用标准半球时,标准短测杆的斧形测头中部应在距托座肩约用标准半球时,标准短测杆的斧形测头中部应在距托座肩约3mm5mm处处与标准半球接触,与标准半球接触,仪器径向误差仪器径向误差测得值测得值
