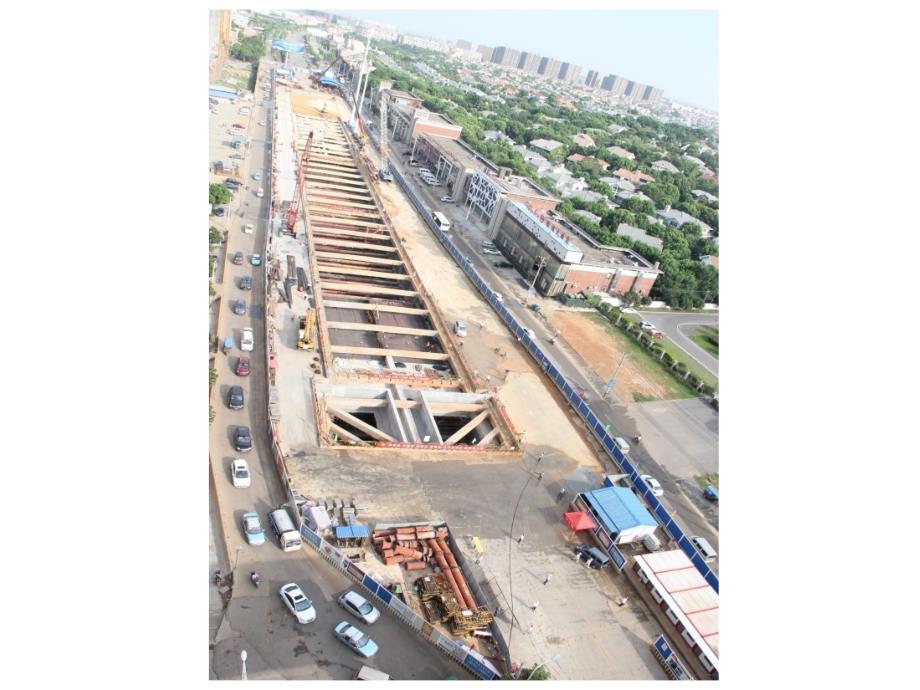

1、地铁车站施工支护结构施工支护结构施工土方开挖及支撑体系施工土方开挖及支撑体系施工结构防水施工结构防水施工主体结构及附属结构施工主体结构及附属结构施工地铁车站明挖施工概述地铁车站明挖施工概述一、地铁车站明挖施工概述 地铁车站施工常用方法的有明挖法、盖挖法、暗挖法三种,不常用的还有铺盖法、扩挖法等。明挖法施工最为普遍。明挖法施工主要包括两大部分:一是支护结构、二是主体结构。支护结构分为放坡开挖和有支撑体系的开挖两大部分,放坡开挖的支护结构主要包括土钉墙、喷锚结构(非石质基坑),放坡大开挖(石质基坑或不受地形限制的带边坡开挖),有支撑体系的支护结构主要包括连续墙、SMW工法桩、混凝土灌注桩、锚杆(索

2、)、混凝土和钢结构支撑。明挖法具有施工简单、快捷、经济、安全的优点,近年来在国内各城市中得到普遍应用。优点:(1)便于设计:明挖法边坡支护结构体系受力比较明确,便于选择合理的设计方案和参数。(2)便于快速施工:一般情况下,明挖法的施工场地比较开阔,工作面较多,可以组织大量人员、设备、材料、机具等进行快速施工。(3)便于控制施工安全、质量和进度:明挖法的施工工序和作业面大部分可以直接观察和检查,施工项目便于检测,安全隐患便于发现,安全措施便于制订和落实,应急抢险救援场地条件比较好,因此施工的安全、质量和进度容易控制。(4)工程造价较低:人员投人相对较少,设备相对简单,施工效率相对较高,在拆迁量小

3、的情况下,造价较低。缺点:(1)拆迁工作量大,扰民大,影响交通:在城市采用明挖法施工,一般情况下,需要拆迁建筑物、改移管线和树木,必要时进行交通管制。(2)受气候、气象条件变化影响大:在寒冷地区或大风、大雾、雨、雪、冰冻天气,明挖法施工比较困难,容易出现险情。(3)对环境影响校大:明挖法施工带来的噪声、粉尘、污水、振动等对环境影响比较大。此外,由于降水作业,可能引起地下水位下降、地面沉降、建筑物倾斜及地下管线破坏。(4)易发生基坑整体失稳破坏:在不良地质和复杂环境中,一旦设计或施工不当,会发生边坡滑移或基坑整体失稳,可能造成重大人员伤亡和灾害。混凝土钻孔灌注桩、地下连续墙钢护筒、导墙开挖上部土

4、方浇筑第一道砼支撑施工墙顶冠梁及挡土墙先撑后挖,开挖至明挖基底第四道支撑第一道支撑第二道支撑第三道支撑施工结构底板及部分侧墙设置倒撑之后拆除第三道支撑顶板施工拆除第二道支撑拆除换撑施工地下二层中板侧墙达到设计强度后,进行倒撑安装拆除第四道支撑,施工地下二层侧墙至第三道撑下方二、支护结构施工二、支护结构施工二、支护结构施工喷锚施工喷锚施工地下连续墙施工地下连续墙施工钻孔灌注桩钻孔灌注桩三轴搅拌桩、及高压旋喷桩施工三轴搅拌桩、及高压旋喷桩施工降水施工降水施工冠梁、砼支撑及挡土墙施工冠梁、砼支撑及挡土墙施工基坑开挖过程中,用于支护周边土体,抵抗外部荷载,消除地下水流影响,并使基坑及周边环境保持相对稳

5、定的结构统称为支护结构,主要分为围护结构和支撑体系。车站围护结构主要有地下连续墙、三轴搅拌桩、高压旋喷桩、钻孔灌注桩(围护桩、抗拔桩、立柱桩)、喷锚、降水井,支撑体系主要有冠梁、挡土墙、砼支撑、钢支撑。1 1、截断地下水,、截断地下水,为为基坑内施工创基坑内施工创造良好环境;造良好环境;2 2、承受周围土体、承受周围土体侧压力侧压力;3 3、作为墙体功能、作为墙体功能使用使用 。三轴搅拌桩成桩三轴搅拌桩成桩是预搅拌土体与是预搅拌土体与水泥(或水泥浆)水泥(或水泥浆)混合搅拌凝固成混合搅拌凝固成桩;高压旋喷是桩;高压旋喷是高压水泥浆喷射高压水泥浆喷射流强力冲击破坏流强力冲击破坏土体结构,喷出土体

6、结构,喷出的水泥浆与土体的水泥浆与土体破坏后的土颗粒破坏后的土颗粒混合经凝结成桩。混合经凝结成桩。两者皆具有加固两者皆具有加固地基和止水作用。地基和止水作用。三轴搅拌桩施工顺序按下图,其中阴影部分为重复套钻,保证加固体的连续性和接头的施工质量,三轴搅拌桩的搭接以及垂直度补正都是依靠重复套钻来调整的,从而达到止水的作用。a)单排挤压式连接:一般情况下均采用该种方式进行施工;b)跳槽式全套复搅式连接:对于转角处或有施工间断情况下采用该种方式进行施工。钻孔灌注桩主要分钻孔灌注桩主要分为两种,一种是摩为两种,一种是摩擦桩和承压桩。在擦桩和承压桩。在地铁车站中摩擦桩地铁车站中摩擦桩主要有抗拔桩:是主要有

7、抗拔桩:是用于抵消基坑地下用于抵消基坑地下水对结构底板产生水对结构底板产生的上浮力。承压桩的上浮力。承压桩主要有围护桩和立主要有围护桩和立柱桩:是用于抵抗柱桩:是用于抵抗基坑外侧土压力和基坑外侧土压力和承载支撑体系。承载支撑体系。喷锚支护指的是借高喷锚支护指的是借高压喷射水泥混凝土和压喷射水泥混凝土和打入岩层中的金属锚打入岩层中的金属锚杆的联合作用(根据杆的联合作用(根据地质情况也可分别单地质情况也可分别单独采用)加固土体或独采用)加固土体或岩层,分为临时性支岩层,分为临时性支护结构和永久性支护护结构和永久性支护结构。结构。喷锚支护是喷锚支护是使锚杆、混凝土喷层使锚杆、混凝土喷层和围岩形成共同

8、作用和围岩形成共同作用的体系,防止岩体或的体系,防止岩体或土体松动、分离。土体松动、分离。降水井是为降低地降水井是为降低地下水位打的井,打下水位打的井,打完后放入水泵抽取完后放入水泵抽取地下水,降低地下地下水,降低地下水的水位。是保证水的水位。是保证基坑顺利施工的措基坑顺利施工的措施之一,降水作业施之一,降水作业能够及时降低基坑能够及时降低基坑下部承压含水层的下部承压含水层的承压水水头承压水水头,防止基防止基坑底部突涌的发生坑底部突涌的发生,以确保施工时基坑以确保施工时基坑底板的稳定。底板的稳定。钢筋混凝土支撑具钢筋混凝土支撑具有足够的抗压强度有足够的抗压强度和稳定性等特点,和稳定性等特点,而

9、且不受场地的限而且不受场地的限制,施工机具简单,制,施工机具简单,加上支撑跨度大,加上支撑跨度大,在发挥机械化挖土在发挥机械化挖土中,具有效率高、中,具有效率高、工期短、效益好等工期短、效益好等优势。优势。三、土方开挖及支撑体系施工1、基坑开挖施工前,先进行降止水,保证水位降至基坑开挖面以下2m,确保基坑开挖施工无水作业。2、基坑开挖时采用“分层、分段、放坡开挖、先撑后挖”。横向先开挖中间土体,后开挖两侧土体。每层开挖高度不宜大于2.5米,每层开挖完成后及时进行钢支撑支护,保证土体稳定。3、基坑开挖过程中,加强对基坑周边环境的监控量测,做到信息化指导现场施工。四、结构防水施工 地下工程结构防水

10、设计原则为“以防为主,刚柔结合,多道防线,因地制宜,综合治理”,采用钢筋砼结构自防水体系,以结构自防水为根本,加强钢筋混凝土结构的抗裂防渗能力,改善钢筋混凝土结构的工作环境,进一步提高其耐久性;以施工缝、变形缝等接缝和穿墙管、预埋件、预留孔等节点构造防水为重点。结构自防水主要表现为结构顶板、底板、侧墙等迎土部位采用抗渗混凝土;辅助防水采用结构外侧附加全包柔性防水层。五、主体结构及附属结构施工 主体结构为现浇钢筋混凝土框架结构,采用顺作法由基底向上进行结构施工,施工时遵循“竖向分层,横向分段,从下至上”的施工原则,横向每层整体施作,竖向从底板开始自下而上施作。序号施工步骤施工示意图施工说明1垫层

11、及保护层施工基坑开挖一个流水段,设置盲沟,安装接地网,整平基底面,浇筑垫层,铺设自粘式防水卷材,浇筑混凝土保护层。2 底板、底板梁施工混凝土从短边开始浇注,腋角模板采用预制钢模,横向施工缝采用木模封堵,振捣器振捣密实,浇筑至腋角上300mm,顶面人工收光,施工缝处埋设止水钢板。3站台层中柱施工站台层立柱模板采用钢模板,分层浇筑厚度300mm 500mm,插入式振捣器捣固,浇筑到中板下翻梁底,待底板混凝土强度达到设计要求后,拆除第三道钢支撑。4站台层侧墙施工安装碗口支架体系,铺设站台层侧墙防水卷材,钢筋制安,及时安装侧墙及中板梁模板,侧墙模板用钢模板,中板梁用竹胶板,两侧对称浇筑,分层浇筑 厚

12、度 300mm500mm,插入式振捣器捣固,浇筑至中板腋角下300mm。5站厅层中板施工待站台层侧墙模板拆除完成后,及时安装中板下倒角模及中板底模,浇筑至中板上300mm,振捣器振捣密实,顶面人工收光,施工缝处埋设止水钢板,离壁沟与中板同时浇筑。6站厅层中柱施工站厅层立柱模板采用钢模板,分层浇筑厚度300mm 500mm,插入式振捣器捣固,浇筑到顶板下翻梁底,待中板混凝土强度达到设计要求后,拆除第二道钢支撑。7站厅层侧墙施工安装碗口支架体系,铺设站厅层侧墙防水卷材,钢筋制安,及时安装侧墙及顶板梁模板,侧墙模板用钢模板,顶板梁用竹胶板,两侧对称浇筑,分层浇筑 厚 度 300mm500mm,插入式振捣器捣固,浇筑至顶板腋角下300mm,预留出入口孔洞8顶板施工待站厅层侧墙模板拆除完成后,及时安装顶板下倒角模及顶板底模,分层浇筑厚度 300mm500mm,振捣器振捣密实,顶面人工收光。9顶板回填及后续内部结构施工施工顶板防水层、站台板、电梯、楼梯、轨顶风道,并待顶板砼达到设计强度后,拆除第一道砼支撑,拆除站台层及站厅层支架体系。并进行顶板覆土回填。没有艰苦训练的士兵没有战斗力没有艰苦训练的士兵没有战斗力没有努力学习的员工没有竞争力没有努力学习的员工没有竞争力不当之处敬请不当之处敬请指正指正 谢谢各位同事谢谢各位同事!
