完整市政道路见证取样送检计划.doc

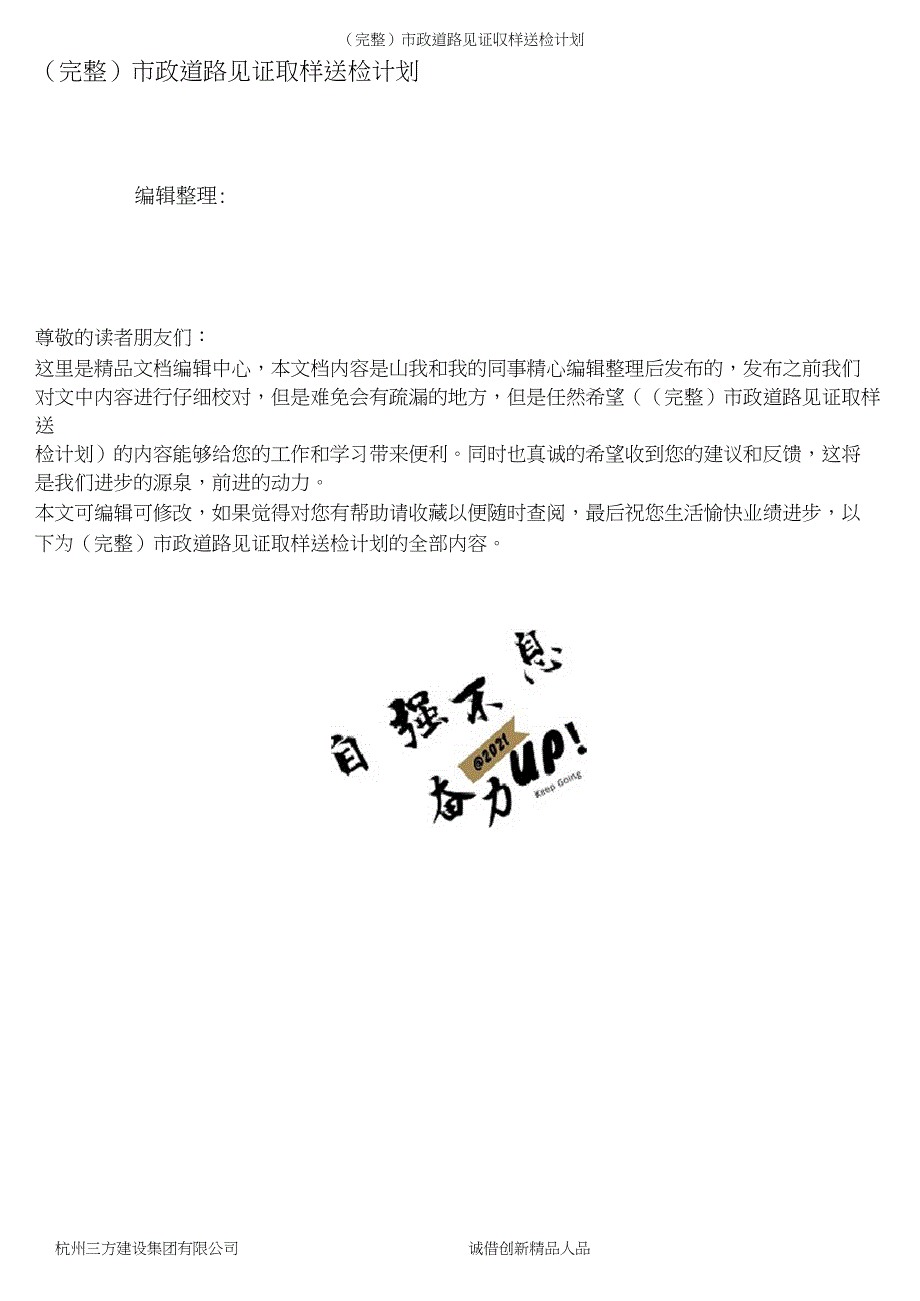

1、完整）市政道路见证収样送检计划（完整）市政道路见证取样送检计划编辑整理:尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是山我和我的同事精心编辑整理后发布的，发布之前我们 对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（完整）市政道路见证取样送 检计划）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将 是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以 下为（完整）市政道路见证取样送检计划的全部内容。杭州三方建设集团有限公司诚借创新精品人品三方理设Sanfang Constructi

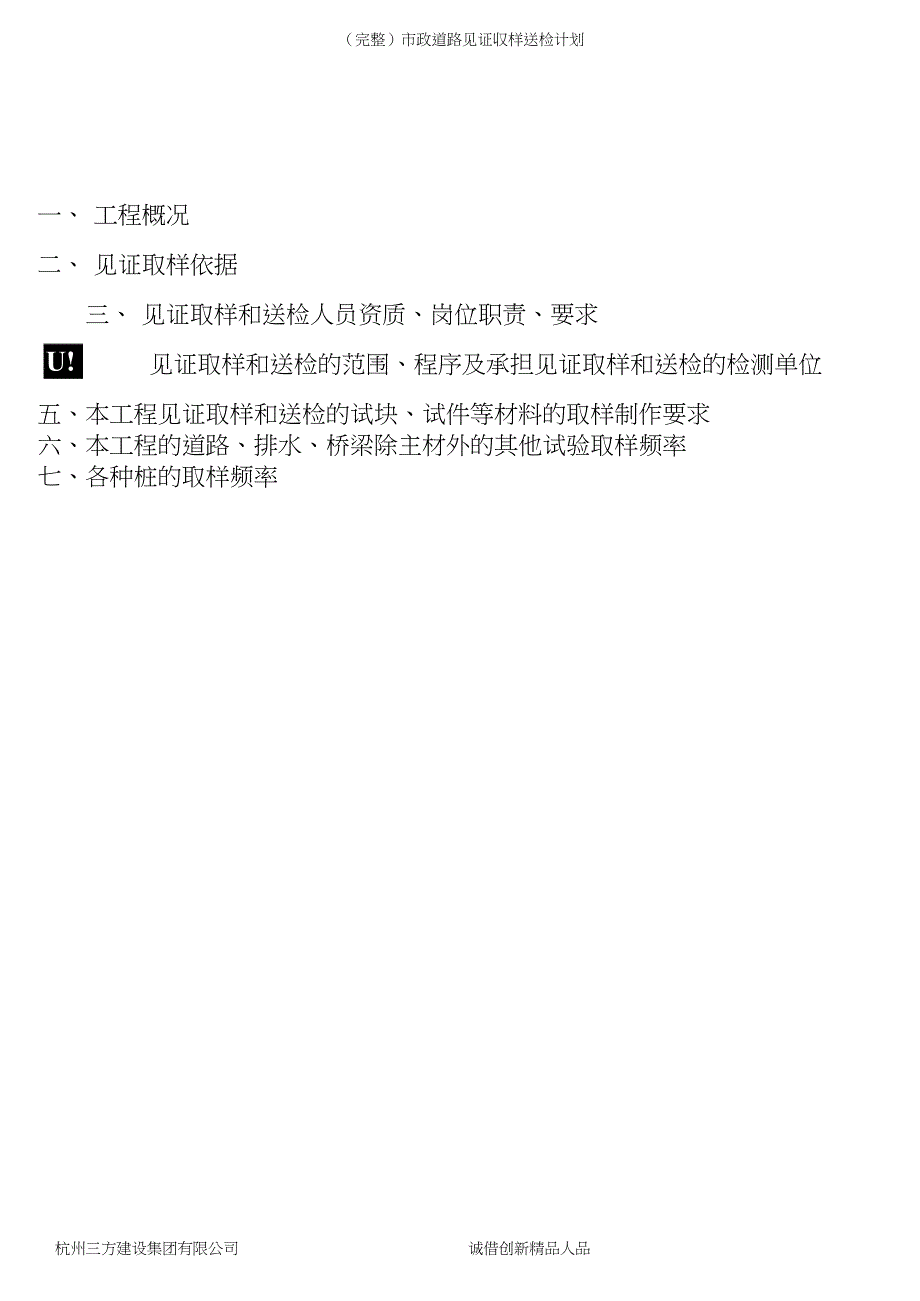

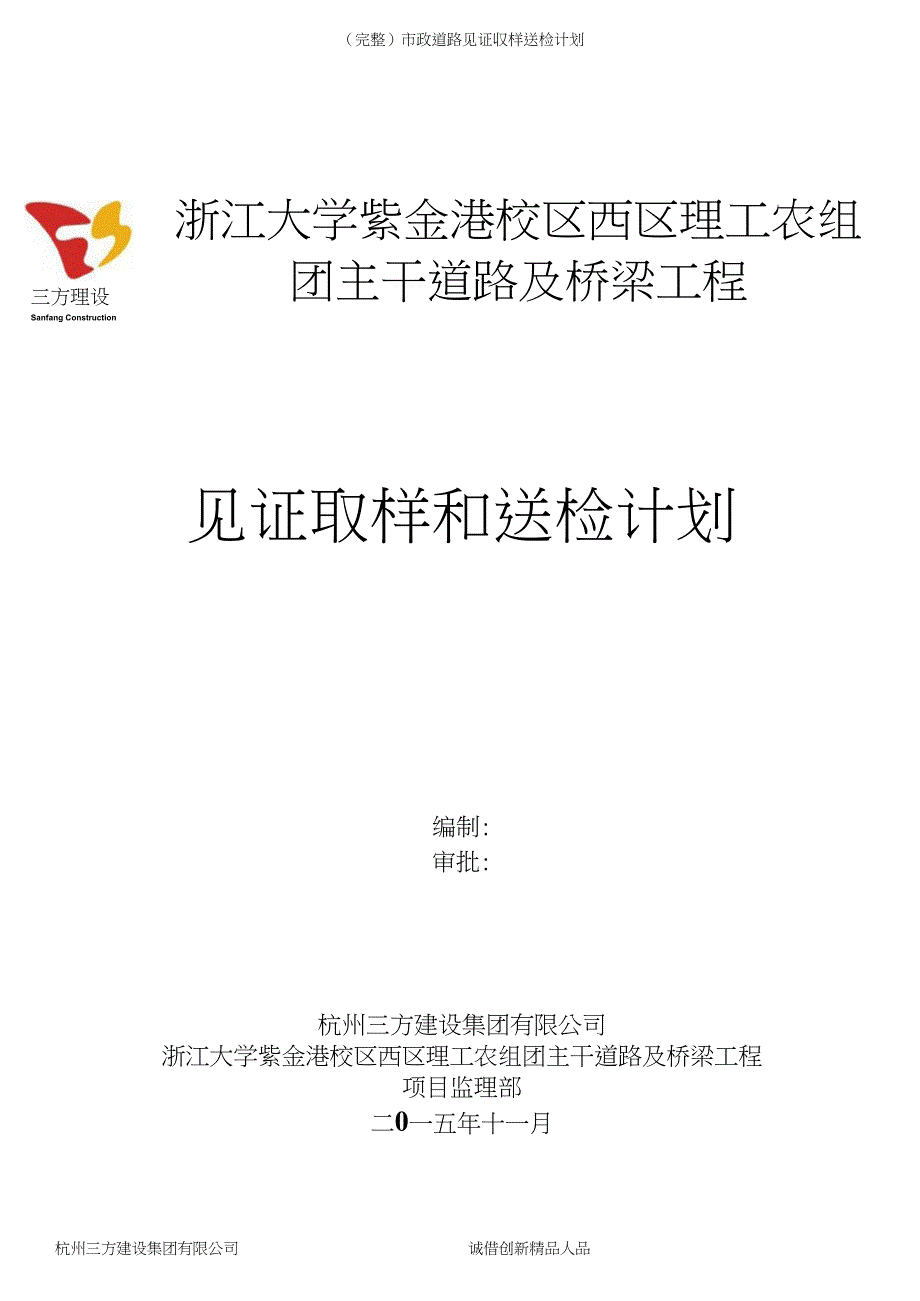

2、on浙江大学紫金港校区西区理工农组团主干道路及桥梁工程见证取样和送检计划编制:审批:杭州三方建设集团有限公司浙江大学紫金港校区西区理工农组团主干道路及桥梁工程项目监理部二0一五年十一月一、工程概况二、见证取样依据U!三、见证取样和送检人员资质、岗位职责、要求见证取样和送检的范围、程序及承担见证取样和送检的检测单位五、本工程见证取样和送检的试块、试件等材料的取样制作要求 六、本工程的道路、排水、桥梁除主材外的其他试验取样频率 七、各种桩的取样频率(完整)市政道路见证取样送检计划一、工程概况浙江大学紫金港校区西区理工农组团主干道路及桥梁工程位于浙江大学紫金港 校区西区，项目建设规模道路总长约150

3、0米，桥梁3座，最大单跨14米。根据校区 建设计划，道路分近远期阶段实施，工程为一期道路，桥梁一次性实施到位。主干 路道路工程主要包括吉英路（万安路-中润路）和万安路（艺博路-吉英路），吉英路 长约840米，宽24米，万安路长约687米，宽24米，均为校内主干路。主干路桥梁 工程主要包括万安路15号桥、和吉英路16号桥、17号桥。万安路15号桥为三跨实 腹式钢筋混凝土拱桥，桥宽24o 5米,桥梁长26o 6米,最大单跨度为14米；吉英路 16号桥为三跨实腹式钢筋混凝土拱桥，桥宽24米,桥梁长26o 2米，最大单跨度为 14米；吉英路17号桥为三跨实腹式钢筋混凝土拱桥，桥宽24O 5米，桥梁长2

4、6. 6米, 最大单跨度为7米.二、见证取样依据仁法律、法规:国家和地方有关工程建设的法律、法规和强制性条文。中华人民共和国建筑法建设工程质量管理条例建设工程质量检测管理办法建设部关于印发房屋建筑工程和市政基础设施工程实行见证取样和送检规定 的通知（建建2000J211号）浙江省建设厅转发建设部房屋建筑工程和市政基础设施工程实行见证取样和 送检规定的通知（建建发2000 185号）2、设计文件:经有关部门批准设计文件、施工图纸、说明等设计资料。3、监理规划4、施工组织设计5、施工规范和技术标准：国家现行的施工规范、技术标准、规程包括但不限于：城市桥梁工程施工与质量验收规范(CJJ22008)城

5、镇道路工程施工与质量验收规范(CJJ12008)给排水管道工程施工及验收规范(GB502682008)混凝土强度检验评定标准(GB/T 501072010)混凝土结构工程施工质量验收规范(GB50204-2015)通用硅酸盐水泥(GB175-2007)普通混凝土用砂、石质量及检验方法标准(JGJ52-2006)钢筋混凝土用热轧光圆钢筋(GB1499o 12008)钢筋混凝土用热轧带肋钢筋(GB1499o 22008)钢筋焊接及验收规程(JGJ18-2012)钢筋焊接接头试验方法标准(JGJ/T27-2014)普通混凝土力学性能试验方法(GB50081-2002)混凝土外加剂应用技术规范(GB5

6、0119-2013)建筑地基处理技术规范(JGJ79-2012)建筑基桩检测技术规范(JGJ1062014)三、见证取样和送检人员资质、岗位职责、要求1、见证取样和送检人员资质：见证人员：由建设单位或监理单位具备建筑施工试验知识的专业技术人员担任, 并应由建设单位或该工程的监理单位书面通知施工单位、检测单位和负责该项工程 的质量监督机构。取样人员：由施工单位具备建筑施工试验知识的专业技术人员担任。送检人员:由监理单位见证人员和施工单位取样人员担任。2、见证取样和送检人员岗位职责：2。1、见证取样和送检人员要有高度的责任心，对所见证取样的样品及送检样品 的真实性要负责.2.2、取样过程见证人员要

7、全过程旁站。2。3、见证施工单位取样人员按规范要求进行取样。2.4、对己取样品做好标识、封存并送检。2.5、认真填写“见证取样记录”，见证记录的填写要求2、5。1、钢材见证单要写明规格、生产厂家、质保书编号、批号或炉号、组数, 代表数量,拟用于部位，焊接试验见证单除上而的几项外，还要增加连接方式、焊工 姓名、焊工证号，焊条型号，2o 5o 2、对试块的编号按杭建监总2011 75号关于进一步加强混凝土试块管 理的通知规定执行2.5.3、见证取样记录上应该见证章，监理项目章，还要有试验室的收样章，见 证人员要做好见证取样管理台账。3、见证取样和送检要求3.1、见证试验室必须是杭州市质量安全监督总

8、站备案的实验室，试验室由建设 单位委托，监理必须审查试验单位的资质，试验单位的双证是否在有效期范围内，试 验单位的检测范围是否符合该工程的检测项目，对该工程的检测项目试验单位不具 备资质的要提请业主另行委托.3o 2、见证人必须持有见证取样资格证，见证人对见证样品的代表性、真实性 负责。该工程委托具有见证资格的 汪晓同志担任,资格证号杭建见2015105。3.3、试样或其包装上应作岀标识、封。标识和封应标明样品名称、样品数量、 工程名称、取样部位、取样日期，并有取样人和见证人签字。3o 4、承担有见证试验的试验室，在检查确认试样上的见证标识、封无误后方可 进行试验，否则有权拒绝试验。3o 5、

9、见证试验报告单必须由见证人签名盖章，而且加盖“见证试验”专用章.4、专业监理工程师应根据木工程的检测项目及其要求，核查建设单位委托的检 测机构。核查应包括下列内容：杭州三方建设集团有限公司诚信创新精品人品（完整）市政道路见证取样送检计划4o 1检测机构的资质等级及其试验、检测范围；4. 2法定质量技术监督部门对检测设备出具的计量检定证明；4O 3检测机构与检测内容相关的管理制度；4.4负责木工程检测人员的资格证书；4。5本工程的检测项目、检测计划和要求。四、见证取样和送检的范围、程序及承担见证取样和送检的检测单位1、见证取样送检的范围本工程关键部位、关键工序，涉及结构安全的试块、试件和材料见证

10、取样和送 样的比例不得少于有关技术标准规定应取数量的30%;2、本工程见证取样和送检计划：2。1、道路工程（1）路基土石方填筑用回填料；（2）路基边坡支护进场工程原材料材料见证取样；（3）路基浆砌石挡墙进场原材料、砂浆试块；（4）水稳材料、沥青混凝土材料、平侧石及砂浆试块（5）复合地基检测2O 2、桥梁工程（1）进场水泥、骨料、砂、钢筋等原材料；（2）桩基施工中，定位及桩基混凝土试块；（3）墩柱、盖梁、桥台、桥而铺装施工中，混凝土试块；（4）梁板安装板式橡胶支座、伸缩缝的处理等原材料。（5）国家规定必须实行见证取样和送检的其他试块、试件和材料。（6）桩的检测3、见证取样与送检程序杭州三方建设集

11、团有限公司诚信创新精品人品（完整）市政道路见证取样送检计划五、本工程见证取样和送检的试块、试件及原材料的取样制作要求（一）、混凝土试块的取样和制作要求1、检验项目立方体抗压强度试验2、试样标准一组三块，标准试样尺寸150X150X150MM3、取样方法3.1、用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随抽取；3. 2、同一组混凝土拌合物取样应从同一盘混凝土或同一车混凝土中取样.取样 量应多于试验所需的1.5倍，且不少于20L；3.3、混凝土拌合物的取样应具有代表性，宜采用多次采样的方法.一般在同一 盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取 样

12、到最后一次取样不宜超过15min,然后人工搅拌均匀；3. 4、从取样完毕到开始做各项性能试验不宜超过5min,4、试件制作要求4。1、制作试件用的试模由铸铁或钢制成，应具有足够的刚度，并装拆方便， 试模内表面应机械加工，其不平度每100MM不超过0.05MM,组装后各相邻面垂直度 不超过0. 5；4。2、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂；4o 3、混凝土坍落度小70MM时，试件制作宜采用机械制作；混凝土坍落度大 于70MM时，试件制作宜采用人工制作；4o 4、试件采用人工插捣时，混凝土拌和物应分两层装入试模,每层装入厚度 应大致相等，插捣按螺旋方向从边缘向中心均匀进行。插捣底

13、层时，捣棒应达到试模 底面;插捣上层时，捣棒应穿入下层深度约2030MM；插捣时捣棒应保持垂直，不得 倾斜，并用抹刀沿试模内壁插入数次，每层的插捣次数为25次，插捣完后，刮除多 余的混凝土，并用抹刀抹平；4.5、试验室用震动台的振动频率应为503HZ,空载时振幅约为0o 5MM；试 件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模内壁略（完整）市政道路见证取样送检计划加插捣并使混凝土拌和物高出试模上口，振动时应防止试模在振动台上自由跳动， 振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用刀抹平。5、试件养护要求5.1、试件做好用不透水薄膜覆盖并应静置12天;拆模后的试件应

14、立即放在 202C,湿度为95%以上的标准养护室中养护（简称标养）。在标养室中，试件应放 在架上，彼此间距应为220MM,并应壁免用水直接淋刷试件。当无标养室时，混凝 土试件也可放于202CCa （0H） 2饱和溶液中养护；5、2、采用与构筑物或构件同条件养护的试件,成型后即覆盖，表面试件的拆模 时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。6、结果判定混凝土立方体抗压强度合格评定按混凝土强度检验评定标准GB/T 501072010 进行。7、取样频率各部位的取样频率不同，见该工程实施部位的取样汇总表（二）、砌筑砂浆试块的取样和制作要求1、检验项目抗压强度2、试样标准一组六块

15、标准试样尺寸70. 7X70o 7X70o 7MM3、取样频率各部位的取样频率不同，见该工程实施部位的取样汇总表4、取样方法在砂浆搅拌机出料口随机取样制作砂浆试块，至少从三个不同部位集取，现场 取来的试样，在试验室应经人工再翻拌，以保证其质量均匀，并尽快制作；所取的 砂浆拌和物数量，应比试验用量多12倍。5、试件制作要求5.1、砌筑砂浆制作，将无底的钢模或塑料试模放在预先铺好的吸水性较好的纸 的普通粘土砖上（砖的吸水率不少于10%,含水率不大于2%），试模内事先涂刷薄层机（完整）市政道路见证取样送检计划汕或脱模剂；5.2、放在砖上的湿纸，应为湿的新闻纸（或其他未粘过胶凝材料的纸），纸的大 小

16、要以盖过砖的四边为准。砖的使用而要求平整，凡粘过水泥或其他胶凝材料的而, 不允许再使用；5o 3、向试模内一次注满砂浆，用捣棒均匀的由外向里按螺旋方向插捣25次, 为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高 出试模顶面68MM；5.4、当砂浆表面出现麻斑状态时（约1530分钟），将高出部份的砂浆沿试模 顶面削去抹平；6、试件养护要求6.1、砂浆试块在制作后应203C温度环境下停一昼夜（242小时），气温 较低时，可适当延长时间，但不应超过二昼夜，然后对试块进行编号拆模，并置于标 准养护条件下进行养护；养护期间，试块间间隔不小于10MM;6O 2、水泥砂浆的标准养

17、护条件为温度203C,相对湿度90%以上；水泥混合 砂浆的标准养护条件温度203C,相对湿度为60%80%；6o 3、砂浆试块养护期限为28天，然后进行试压。7、结果判定按CJJ1-2008 14.5.3条，砂浆的平均抗压强度等级符合设计规定，任一组试件抗 压强度最低值不应低于设计强度的85%。（三）、钢筋原材料及焊接连接件取样要求1、钢类原材料及焊接连接的检测项目取样频率汇总杭州三方建设集团有限公司诚借创新精品人品（完整）市政道路见证取样送检计划序号材料名 称规格取样批量取样数量取样方法检测项目1钢材1 O1钢筋直条钢筋重量偏差，试样应从不同根钢筋上截取，数量不少于5 支每支试验长度不小于5

18、00mmo钢筋应按批进行检查和验 收，每批由同一牌号、同一炉罐号、同一尺寸的钢筋组成。每批重量通常不大于60to超过60 t的部分，每增加40t （或不足40 t的余数），增加一个拉伸试验试样和一个弯 曲试验试样4个组/ 批从端头500mm处 截取；抗拉 550価/根，冷弯 250mm/ 根。2个拉押、2 个弯曲1 O2钢筋盘园同上3个组/ 批同上。1个拉抻、2个弯曲拉抻、弯曲1 O3钢筋预应力同牌号、同规格、同生产工艺每批重量不大于60t.每批钢绞线中任取3盘1.4夹片、锚具以不超过1000套为一个检验批5%/5 套/ 批硬度试验2焊接2o1闪光对 焊各种规格同班组同焊工同级别同直径300个

19、为一批6个/1组/ 批3个拉伸，3个弯 曲拉伸、弯曲2o2电渣压 力焊各种规格同接头型形、同级别300个为一批3个/1组/ 批3个拉伸拉伸2o3电弧焊各种规格同接头型形、同级别300个为一批3个/1组/ 批3个拉伸拉伸3机械连接各种规格500个接头为一批3个组/ 批3个拉伸拉伸杭州三方建设集团有限公司诚信创新精品人品10杭州三方建设集团有限公司（完整）市政道路见证取样送检计划诚信创新精品人品11（完整）市政道路见证取样送检计划2、钢筋原材2. 1原材取样方法按上表规定凡取2个试件的均应从任意两根（或两盘）中分别切取，即每根钢 筋上切取一个拉伸试件，一个弯曲试件；热轧圆盘条冷弯试件应取自不同盘；

20、试件 在切取时,应在任意一端500MM后切取；试件长度：为方便起见,一般可按拉伸试件长5060；弯曲试件长3540 CM进 行取样。2.2、结果判定及处理根据钢筋种类和相应的标准，进行钢筋原材料的合格评定；钢筋原材料如有一项试验不符合标准要求，则从同一批中再任取双倍数量的试 件进行该不合格项目的复验，复验结果（包括该试验所要求的任一指标）即使一个指 标不合格，则整批不合格；3、焊接件3。1、焊接件试件长度:为方便起见，一般可按拉伸试件长5065CM.3.2、焊接件结果判定及处理3.2.1符合下列条件之一,评定为合格。3。2。1.1、3个试件均断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母 材抗

21、拉强度标准值。3.2。1.2、2个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗 拉强度标准值；1个试件断于焊缝，或热影响区，脆性断裂,或延性断裂，抗拉强度大 于等于钢筋母材抗拉强度标准值。3o 2.2、符合下列条件之一，评定为复验。3。2.2。1、2个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗 拉强度标准值；1个试件断于焊缝，或热影响区，呈脆性断裂,或延性断裂，抗拉强 度小于钢筋母材抗拉强度标准值。3.2.2o 2、1个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗 拉强度标准值；2个试件断于焊缝，或热影响区，呈脆性断裂，抗拉强度大于等于钢 筋母材抗拉强度标准值。

22、杭州三方建设集团有限公司诚彳也创新精品人品（完整）市政道路见证取样送检计划3o 2o 2o 3、3个试件全部断于焊缝，或热影响区，呈脆性断裂，抗拉强度均 大于等于钢筋母材抗拉强度标准值。3o 2o 3复验时，应再切取6个试件。复验结果，当仍有1个试件的抗拉强度 小于钢筋母材的抗拉强度标准值；或有3个试件断于焊缝或热影响区，呈脆性断裂, 均应判定该批接头为不合格品。3O 2.4凡不符合上述复验条件的检验批接头，均评为不合格品。3o 2.5当拉伸试验中，有试件断于钢筋母材，却呈脆性断裂；或者断于热影响 区，呈延性断裂，其抗拉强度却小于钢筋母材抗拉强度标准值.以上两种情况均属异 常现象，应视该项试验

23、无效，并检查钢筋的材质性能。4、预应力材料:预应力殓用钢绞线判定规则从每盘所选的钢绞线端部正常部位截取一根试样进行试验。试验结果，如有一 项不合格时则不合格盘报废。再从未试验过的钢绞线中取双倍数量的试样进行该不 合格项的复验。如仍有一项不合格，则该批判为不合格品。但供方可以重新处理，作 为新的一批提交验收。5、预应力筋用锚具检验结果的判定外观检验：如表面无裂缝，影响锚固能力的尺寸符合设计要求，应判为合格；如 此项尺寸有1套超过允许偏差，则应另取双倍数量重做检验；如仍有1套不符合要 求，则应逐套检查，合格者方可使用。如发现一套有裂纹，即应对全部产品进行逐件 检验，合格者方可使用。硬度检验：每个零

24、件测试3点，当硬度值符合设计要求的范围应判为合格；如 有1个零件不合格，则应另取双倍数量的零件重做检验；如仍有1个零件不合格， 则应逐个检验，合格者方可使用。（四）、预拌制混凝土和砌筑砂浆的水泥取样要求1、检验项目:本工程水泥的检验项目为:水泥胶砂强度;细度;水泥安定性；杭州三方建设集团有限公司诚彳却创新精品人品（完整）市政道路见证取样送检计划水泥凝结时间。2、取样方法和数量：按混凝土结构工程施工质量验收规定规定，水泥进场时应对其品种、级别、 包装或散装仓号、岀厂日期等进行检查，并应对其强度、安定性及其他必要的性能 指标进行复验，其质量必须符合国家标准硅酸盐水泥、普通硅酸盐水泥GB175等 的

25、规定。当有使用中对水泥质量有怀疑或水泥出厂超过三个月时，应进行复试，并按复 试结果使用.钢筋混凝土结构严禁使用含有氯化物的水泥。检查数量及验收方法:按同一厂家、同一等级、同一品种、同一批号且连续进场 的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。 检查产品合格证、出厂检验报告和进场复验报告。取样方法：水泥试样必须在同一批号不同部位处等量采集，取样试点至少在20 点以上，经混合均匀用防潮容器包装，重量不少于12kg。（备注：委托单位填写检验委托单时应逐项填写以下内容:水泥生产厂名、商标、 水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验项目等.）（

26、另注：水泥的强度报告一般先出3天强度报告，但28天强度报告，仍应要求 施工单位报审，附在3天强度报告后。）3、合格判定标准经检验，所有指标必须符合国家标准国家标准硅酸盐水泥、普通硅酸水泥 GB175规定的水泥为合格品。水泥安定性或初凝时间不符合相应标准时均为废品；强度低于相应强度等级规 定指标时为不合格品;对强度低于相应标准的不合格品水泥，可降低强度使用，按实 际检验结果配制混凝土。对于废品水泥，不准用于工程.六、本工程的道路、排水、桥梁除主材外的其他试验取样频率1道路工程工程类别检测项目检测频率检测方法检测依据路基土方路基压实度每1000 nV、每圧实层抽 检3点环刀法、灌砂法或灌 水法JT

27、G E402007公 路土工试验规 程,JTG E60 2008公路路基路面 现场测试规程弯沉每车道每20米测一点弯沉仪检测JTG E60-2008公路 路基路面现场测试规 程路肩压实度每100米,每测各抽检一 点环刀法、灌砂法或灌 水法同土方路基换填土处 理软土路 基压实度每1000 mS每圧实层抽 检3点环刀法、灌砂法或灌 水法同土方路基弯沉每车道、每20米测一点弯沉仪检测JTG E60-2008砂垫层处 理软土路基压实度每1000每圧实层抽检3点灌砂法同土方路基弯沉每车道、每20米测一点弯沉仪检测JTG E602008水泥稳定 土类水泥剂量每样合作业段检验不少 于1次，并不小于1000

28、m2现场取样试验由委托试验室人员取 样7d无侧 限抗圧强 度每2000 nf抽检1组（6 块）现场取样试验JTG 057-1994压实度每1000 m=每圧实层抽 检1点灌砂法或灌水法同土方路基弯沉每车道、每20米测1点弯沉仪检测JTG E602008级配碎石 及级配碎砾石压实度每1000 nf抽检1点灌砂法或灌水法同土方路基弯沉每车道、每20米测1点弯沉仪检测JTG E602008沥青混合 料面层热拌沥青 混合料面层压实度每iooo nf抽检1点查试验记录JTG E602008弯沉每车道、每20米测1点弯沉仪检测JTG E60-2008厚度每iooo nf抽检1点钻孔或刨挖，用钢尺 量人行道

29、面 层料石铺砌 人行道面层压实度每100m査2点环刀法.灌砂法或灌 水法同土方路基砂浆强度同一配合比，每1000 m21 组，不足1000 m2取1组查试验报告JGJ/T70-2009砌体挡土 墙砌体挡土砂浆强度同一配比,每50m3制作1组査强度试验报告JGJ/T702009附属构筑 物路缘石砂浆强度同一配比，每50m3制作1组查强度试验报告JGJ/T70-2009注：以上人行道面层、路缘石仅存在与桥面。3.桥梁工程工程类别检测项 目检测频率检测方法检测依据桥梁混凝土混凝土 抗压强 度每拌制100盘11不超过 100 m3的同配合比取样 不得少于1次，每工作 班拌制的同一配合比的 混凝土不足1

30、00盘时取 样不得少于1次，每次 取样应至少留置1组标 样试件查强度试验报告GB/T50081-2002混凝土 灌注桩混凝土 抗压强 度每根桩在浇筑地点制作 混凝土试件不得少于2 组查强度试验报告GB/T50081-2002墩台混凝土、预应力混凝土、砌体检测项目符合以上相应检测要求桥面铺 装层水泥混 凝土桥 而铺装 层强度每班或每100m3取一组查强度试验报告GB/T500812002砌体砂浆强 度每个构筑物、同类型、 同强度等级每250m3砌 体为一批，不足250（n3 按一批计，每批取样不 得少于1次查强度试验报告JGJ/T70-2009桥台 搭板混凝土 强度每拌制100盘11不超过 10

31、0 m3的同配合比取样 不得少于1次，每工作 班拌制的同一配合比的 混凝土不足100盘时， 取样不得少于1次，每 次取样应至少留置1组 标样试件查强度试验报告GB/T500812002七、桩的取样频率桩的类别检测项目检测频率检测方法检测依据复合地 基成桩后3d内，上部 桩身的均匀性。检验数量为施工总 桩数的1%,且不 少于3根可用轻型动力 触探（M0）检 查JGJ 79-2012建筑 地基处理技 术规范搅拌桩7D桩径检测5%采用浅部开挖 桩头进行检 查，开挖深度 宜超过停浆面 下 0o 5mJGJ 79-2012建筑 地基处理技 术规范承载水泥土搅拌桩 复合地基竣工验收 时，承载力检验应 采用

32、复合地基载荷 试验，承载力检验应 采用复合地基载荷 试验和单桩载荷试 验。并宜在成桩28d 后进行。检验数量为桩总数 的1%,其中每单项工程单桩复合地 基载荷试验的数量 不应少于3根JGJ 79-2012建筑 地基处理技 术规范对变形有严格要求 的工程，桩身强度检 验应在成桩28d后， 作搅拌均匀性和水 泥土抗压强度检验，检验数量为施工总 桩（组）数的0。5% ,且不少于6 点。用双管单动取 样器钻取芯样JGJ 79-2012建筑 地基处理技 术规范钻孔桩桩的承 载力检 测1、设计等级为甲 级、乙级的桩基； 2地质条件复杂、 桩施工质量可靠性 低；3本地区采用的新 桩型或新工艺。检测数量在同一

33、条 件下不应少于3 根,且不宜少于总 桩数的1%;当工 程桩总数在50根 以内时，不应少于 2根.JGJ106 2014建筑桩 基检测技术 规范混凝土 桩的桩 身完整 性检测 的抽检 数量应 符合下 列规定1柱下三桩或三桩 以下的承台抽检桩 数不得少于1根。2设计等级为甲 级，或地质条件复 杂。成桩质量可靠 性较低的灌注桩，抽检数量不应少于 总桩数的30%, 且不得少于20 根；其他桩基工程 的抽检数量不应少 于总桩数的20%, 且不得少于10 根。JGJ106- 2014建筑桩 基检测技术 规范咼应变 法高应变作为单桩竖 向抗压承载力验收 检测的补充。抽检数量不宜少于 总桩数的5%,且 不得

34、少于5根.JGJ106- 2014建筑桩 基检测技术 规范钻芯法 测定对于端承型大直径 灌注桩，当受设备 或现场条件限制无 法检测单桩竖向抗 压承载力时，可采 用钻芯法测定桩底 沉渣厚度并钻取桩 端持力层岩土芯样抽检数量不应少于 总桩数的10%, 且不应少丁 10根JGJ106- 2014建筑桩 基检测技术 规范检验桩端持力层。抗拔检 查对于承受拔力和水 平力较大的桩基，应 进行单桩竖向抗 拔、水平承载力检 测.检测数量不应少于 总桩数的1%,且 不应少于3根。JGJ106- 2014建筑桩 基检测技术 规范杭州三方建设集团有限公司浙江大学紫金港校区西区理工农组团主干道路及桥梁工程项目监理部二0一五年十一月杭州三方建设集团有限公司诚彳也创新精品人品
