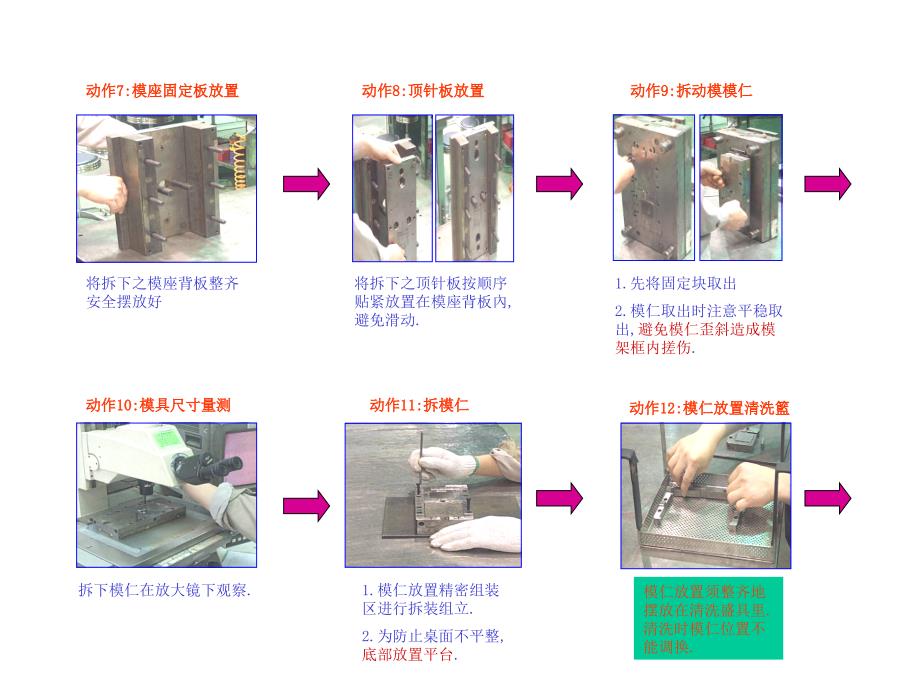

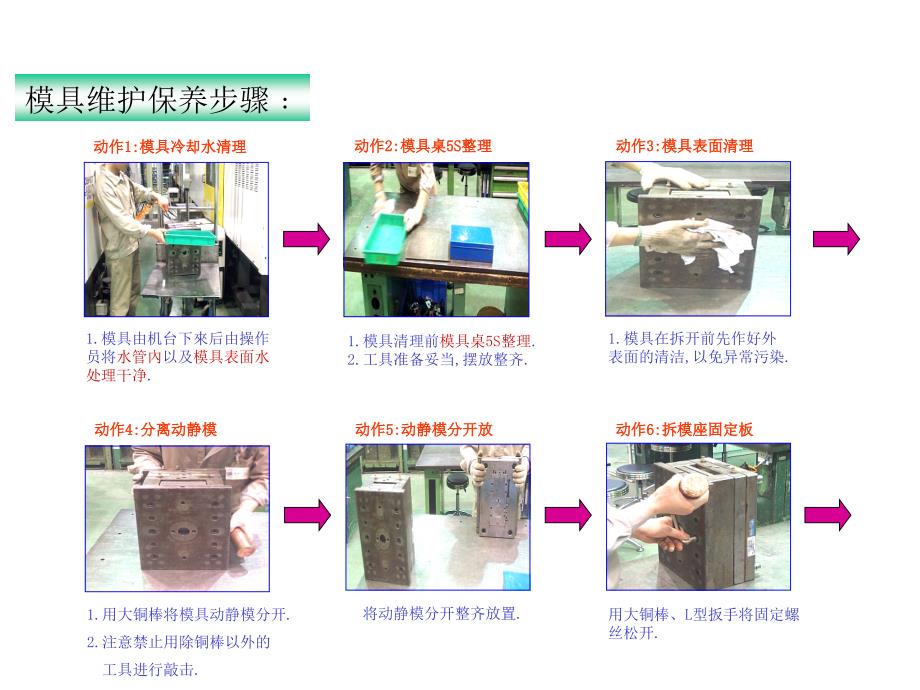

1、动作动作1:1:模具模具冷却水冷却水清理清理1.模具由机台下來后由操作员将水管內以及模具表面水处理干净.动作动作2:2:模模具具桌桌5S5S整理整理1.模具清理前模具桌5S整理.2.工具准备妥当,摆放整齐.动作动作3:3:模具表面清理模具表面清理1.模具在拆开前先作好外表面的清洁,以免异常污染.动作动作4:4:分离分离动静模动静模1.用大铜棒将模具动静模分开.2.注意禁止用除铜棒以外的 工具进行敲击.动作动作5:5:动静模分动静模分开开放放 将动静模分开整齐放置.动作动作6:6:拆模座固定板拆模座固定板用大铜棒、L型扳手将固定螺丝松开.模具维护保养步骤动作动作7:7:模座固定板放置模座固定板放

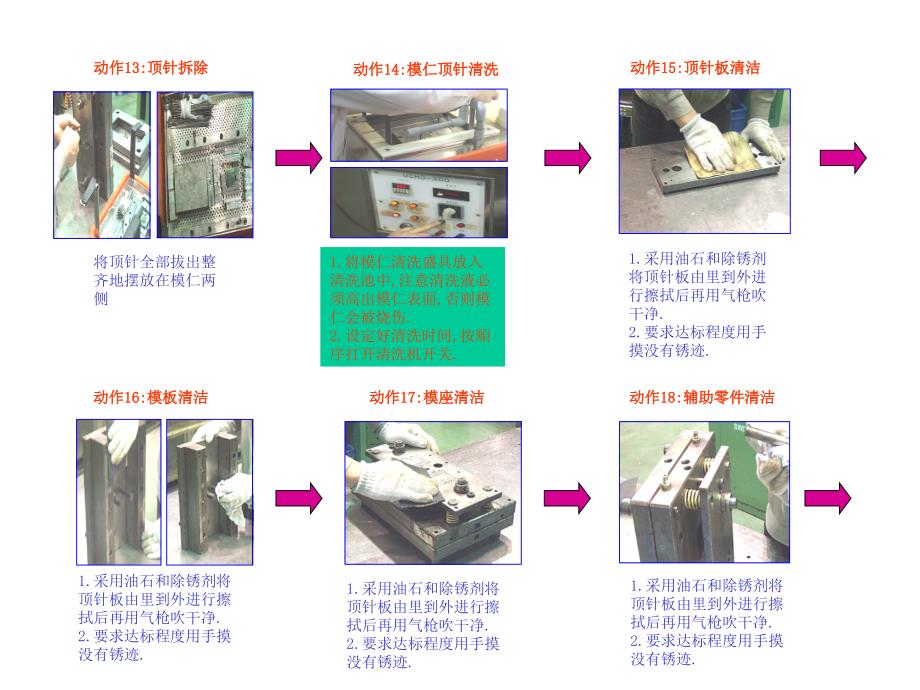

2、置 将拆下之模座背板整齐 安全摆放好动作动作8:8:顶针顶针板放置板放置将拆下之顶针板按顺序贴紧放置在模座背板內,避免滑动.动作动作9:9:拆拆动动模模仁模模仁1.先将固定块取出2.模仁取出时注意平稳取出,避免模仁歪斜造成模架框内搓伤.动作动作10:10:模具尺寸量测模具尺寸量测拆下模仁在放大镜下观察.动作动作11:11:拆模仁拆模仁1.模仁放置精密组装区进行拆装组立.2.为防止桌面不平整,底部放置平台.动作动作12:12:模仁放置清洗籃模仁放置清洗籃模仁放置须整齐地摆放在清洗盛具里.清洗时模仁位置不能调换.动作动作13:13:顶针拆除顶针拆除将顶针全部拔出整齐地摆放在模仁两侧动作动作15:1

3、5:顶针板清顶针板清洁洁1.采用油石和除锈剂将顶针板由里到外进行擦拭后再用气枪吹干净.2.要求达标程度用手摸没有锈迹.动作动作16:16:模板清模板清洁洁1.采用油石和除锈剂将顶针板由里到外进行擦拭后再用气枪吹干净.2.要求达标程度用手摸没有锈迹.动作动作17:17:模座清模座清洁洁1.采用油石和除锈剂将顶针板由里到外进行擦拭后再用气枪吹干净.2.要求达标程度用手摸没有锈迹.动作动作18:18:辅助辅助零件清零件清洁洁1.采用油石和除锈剂将顶针板由里到外进行擦拭后再用气枪吹干净.2.要求达标程度用手摸没有锈迹.动作动作14:14:模仁模仁顶针顶针清洗清洗1.将模仁清洗盛具放入清洗池中,注意清洗

4、液必须高出模仁表面,否则模仁会被烧伤.2.设定好清洗时间,按順序打开清洗机开关.动作动作19:19:模座上模座上润滑油润滑油动作动作20:20:回位回位销销上润滑油上润滑油1.各滑动部件在清洁后上润滑油.2.要求润滑油适量而且涂抹均匀.动作动作21:21:模框清洁模框清洁1.采用砂纸和除锈剂将顶针板由里到外进行擦拭后再用气枪吹干净.2.要求达标程度用手摸没有锈迹.动作动作22:22:模仁模仁冲洗冲洗1.将用清洗熔液电解过之模仁用中和液处理后再用清水冲洗干净.2.要求达标程度用手摸没有锈迹.动作动作23:23:泡酒精泡酒精将用清水冲洗过之模仁放在酒精再泡上5分钟以上,让各模仁缝隙或孔径中之水份充

5、分挥发,防止生锈.动作动作24:24:模仁清洁模仁清洁1.采用牙刷将模仁一件一件进行洗刷2.要求达标程度用手摸没有锈迹.动作动作25:25:模仁模仁擦拭擦拭1.将用牙刷刷洗過之模仁一件一件用抹布擦拭干净再用风枪吹干2.要求达标程度用手摸没有锈迹.动作动作26:26:装配装配1.比对模具图以及OK产品进行装配.2.要求装配平整,位置方向正确.动作动作27:27:模仁模仁装配装配1.比对模具图以及OK产品进行装配.2.要求装配平整,位置方向正确.3.注意禁止用除铜棒以外的工具进行敲击.动作动作28:28:模仁组立模仁组立1.比对模具图以及OK产品进行装配.2.要求装配平整,位置正确.动作动作29:

6、29:比对模具图比对模具图1.比对模具图以及OK产品进行装配.2.要求装配平整,模仁方向位置正确.动作动作30:30:比比对对产品产品1.比对模具图以及OK产品进行装配.2.要求装配平整,位置正确.动作动作31:31:装模仁背板装模仁背板1.注意底板“O”形环有无装好装平.2.确认底板方向正确.动作动作32:32:锁锁固定螺丝固定螺丝1.确认螺丝长短规格.2.确认螺丝好坏:是否坏丝及是否內六角滑丝.动作动作33:33:装配装配平整确认平整确认1.如图所示用手遮护模仁成型部位,防止铜棒碰伤模仁.2.禁止用除铜棒以外的工具进行敲击.动作动作34:34:装配装配完确认完确认1.装配完成后做确认动作:

7、比对模具图以及OK产品进行确认.2.要求装配平整,位置正确.动作动作35:35:放大镜放大镜确认确认1.利用放大镜对装配完成之模仁进行确认.2.确认內容:严重歪、损伤模仁及装配间隙.3.要求装配平整,模仁方向位置正确.动作动作36:36:尺寸量尺寸量测测1.利用工具显微镜对模仁组立进行确认.2.确认內容:轻微歪、损伤模仁及尺寸水准与清模前水准作比较.测量block外型尺寸.3.要求组立平整,模仁方向位置正确.动作动作37:37:装模仁前确认装模仁前确认1.注意O形环是否老化以及确认是否装好装平整.2.作模具装配前模框內清洁确认.动作动作38:38:装模仁装模仁1.模仁平稳放入模框內,紧靠基准面

8、2.注意先用螺丝固定模仁两对角,再装契块.3.注意螺丝紧固顺序:先契块后模仁、按对角固定方式进行逐步装配.动作动作39:39:装插顶针装插顶针1.注意装顶针前用抹布对每一根顶针进行擦拭,按种类顺序进行装插.动作动作40:40:装完顶针确认装完顶针确认1.确认顶针长短及组配位置.2.确认顶针数量.动作动作41:41:装顶针背板装顶针背板1.注意顶针应是很顺利进入顶针孔,严禁强制迫使顶针进入,影响其远动.2.确认顶针是否装平整及钢圈是否漏装.3.注意螺丝紧固顺序:按对角固定方式进行逐步组立.动作动作42:42:装顶针板后确认装顶针板后确认1.确认顶针长短及组配位置是否正确.2.确认顶针数量,是否

9、少装漏装.动作动作43:43:装模座背板装模座背板1.注意确认模座固定板与顶针板之间应保持干净,有无异常.2.平稳推入,两支撑板与顶针板距离一致.动作动作44:44:组立完确认组立完确认1.确认顶针突出或下陷是否附合要求.2.最后再作整体确认1.确认动、静模面是否有异物.2.将动、静模契块/BLOCK螺丝松转90度,合模校正模仁位置,分开模具,锁紧螺丝.动作动作45:45:合模前校正合模前校正动作动作46:46:合模合模1.确认动、静模面是否有异物.2.缓慢、平稳合关动静模,确认有无缝隙.动作动作47:47:外表清洁外表清洁1.模具组立完成后再作外部清洁.2.将模具拉至模具仓库保存.动作动作48:48:模修桌模修桌5 5S S整理整理1.模具清模完成后作好模修桌5S.2.注意最后确认模修桌上有无漏装之模仁、顶针、螺丝等.
