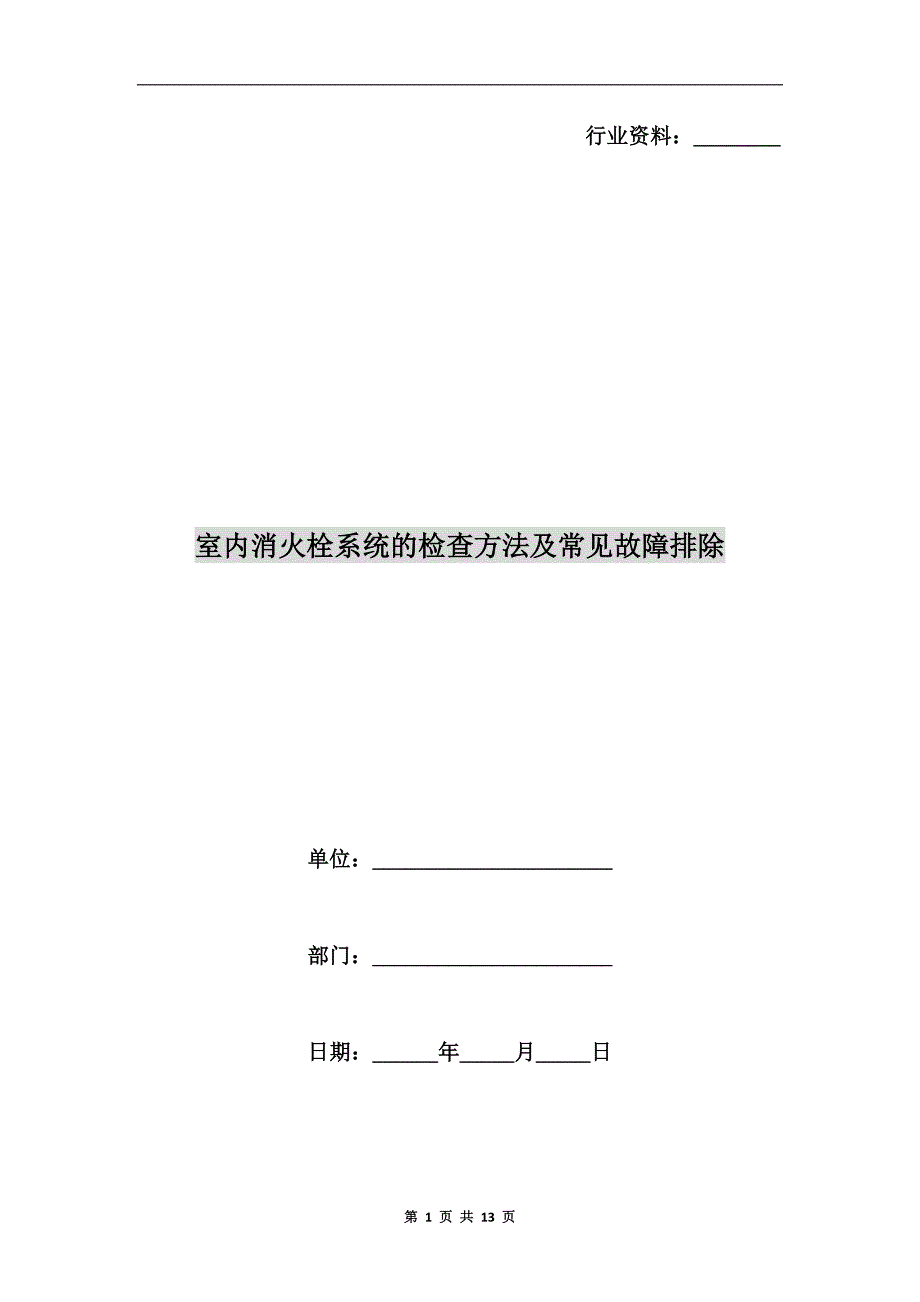

1、行业资料：_室内消火栓系统的检查方法及常见故障排除单位：_部门：_日期：_年_月_日第 1 页 共 13 页室内消火栓系统的检查方法及常见故障排除水是目前国内外普遍采用的最主要的灭火剂，室内消火栓系统控制简单，灭火冷却效果显著,在工程中得到了广泛的应用，该系统造价低、使用方便，普通员工经过简单培训即可操作，但是在工程实际应用中，由于栓体质量或施工水平等原因，验收中常常存在故障。下面，笔者就验收过程中发现的一些常见问题和大家作一些探讨。符合建筑设计防火规范第8.3.1条规定的建筑均应设置室内消火栓系统。室内消火栓系统按照供水方式分市政管网直接供水和消防水泵供水两种，按照供水压力的不同分高压给水系
2、统、临时高压给水系统和低压给水系统。通常由管网、增压设施、室内消火栓箱体、室内消火栓箱内配器材及相应的阀门组成。一、室内消火栓系统日常检查要求及方法：1、室内消火栓系统管网不应有漏水。2、室内消火栓箱内配件（消火栓、水枪、水带、消防卷盘）齐全、完好。3、消火栓应方便使用，不应被遮挡影响使用。4、出口处满足压力要求我们在检查中可使用压力表测试管网压力，或者连接水带作射水试验，检查管网压力是否正常。一般普通建筑消火栓系统充实水柱不得小于7米。甲、乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房（仓库）室内消火栓系统的充实水柱不得小于10米。高层工业建筑、高架库房消火栓系统的充实水柱不得小于13

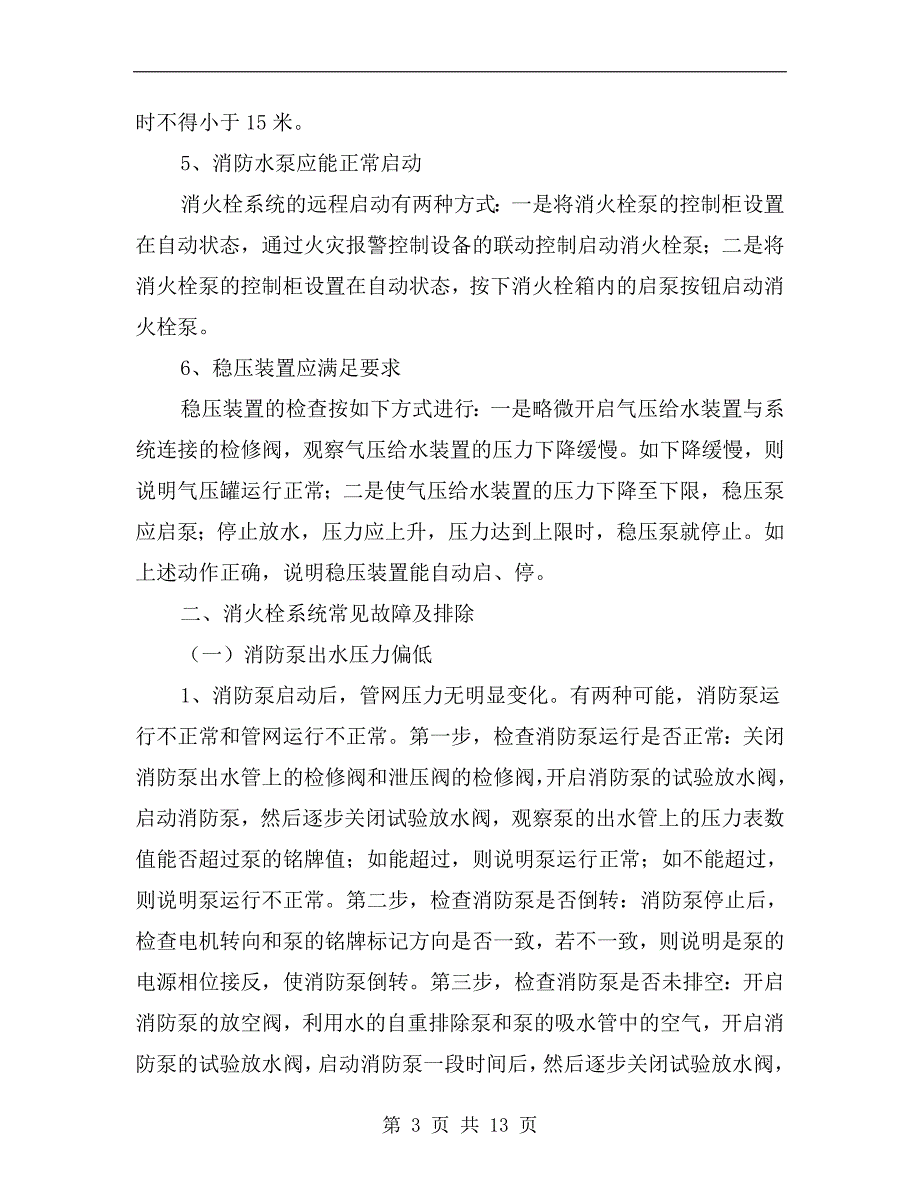

3、米。高层民用建筑高度在100米以下时，要求消火栓系统的充实水柱不得小于7米，100米以上时不得小于15米。5、消防水泵应能正常启动消火栓系统的远程启动有两种方式：一是将消火栓泵的控制柜设置在自动状态，通过火灾报警控制设备的联动控制启动消火栓泵；二是将消火栓泵的控制柜设置在自动状态，按下消火栓箱内的启泵按钮启动消火栓泵。6、稳压装置应满足要求稳压装置的检查按如下方式进行：一是略微开启气压给水装置与系统连接的检修阀，观察气压给水装置的压力下降缓慢。如下降缓慢，则说明气压罐运行正常；二是使气压给水装置的压力下降至下限，稳压泵应启泵；停止放水，压力应上升，压力达到上限时，稳压泵就停止。如上述动作正确，
4、说明稳压装置能自动启、停。二、消火栓系统常见故障及排除（一）消防泵出水压力偏低1、消防泵启动后，管网压力无明显变化。有两种可能，消防泵运行不正常和管网运行不正常。第一步，检查消防泵运行是否正常：关闭消防泵出水管上的检修阀和泄压阀的检修阀，开启消防泵的试验放水阀，启动消防泵，然后逐步关闭试验放水阀，观察泵的出水管上的压力表数值能否超过泵的铭牌值；如能超过，则说明泵运行正常；如不能超过，则说明泵运行不正常。第二步，检查消防泵是否倒转：消防泵停止后，检查电机转向和泵的铭牌标记方向是否一致，若不一致，则说明是泵的电源相位接反，使消防泵倒转。第三步，检查消防泵是否未排空：开启消防泵的放空阀，利用水的自重
5、排除泵和泵的吸水管中的空气，开启消防泵的试验放水阀，启动消防泵一段时间后，然后逐步关闭试验放水阀，观察泵的出水管上的压力表数值能否超过泵的铭牌值；如能超过，则说明管网中的空气已排尽，泵已运行正常；如仍不能超过，则说明泵的吸水管中存在问题（如堵塞等）或泵的产品质量问题。第四步，查看泄压阀泄压值是否低于泵的铭牌值：关闭泄压阀前的检修阀，启动消防泵，若水压高于铭牌值，则说明泄压阀有问题，重新调试泄压阀。若水泵出水压力仍低于铭牌值，则说明管网尚有其它问题。第五步，查看消防水箱的单向阀是否漏水：启泵后观察消防水箱的水位是否升高，若升高，则说明单向阀有漏水。2、屋顶消火栓射水试验，启泵后充实水柱无迅速增加
6、屋顶消火栓射水试验，启泵后充实水柱无迅速增加，先检查泵运行是否正常，参见上一条款的步骤。在确认水泵运行正常后，按下列步骤检查：第一步，检查水泵的出水管上的检修阀有无关闭。第二步，检查管网的检修阀是否关闭。第三步，检查管道是否畅通（包括试压试验时的盲板有无拆除）。3、气压给水装置不能稳压。气压给水装置不能稳压，有两种可能，气压给水装置运行不正常和管网运行不正常。(1)检查气压给水装置的稳压泵运行是否正常。第一步，检查气压给水装置的稳压泵运行是否正常。关闭气压给水装置与系统连接的检修阀，手动启动稳压泵，观察气压给水装置的压力是否上升。如压力上升，说明稳压泵运行正常；如不上升，则说明稳压泵运行不正
7、常，应检查稳压泵的吸水管是否堵塞，电机是否反转，泵是否有质量问题。第二步，检查单向阀是否漏水：停止稳压泵，观察气压给水装置的压力一段时间后是否下降。如不下降，说明单向阀不漏水；如下降，则说明单向阀漏水。第三步，检查气压罐运行是否正常：略微开启气压给水装置与系统连接的检修阀，观察气压给水装置的压力下降缓慢。如下降缓慢，则说明气压罐运行正常。第四步，检查稳压泵能否自动启、停：略微开启气压给水装置与系统连接的检修阀或气压给水装置的安全阀，使气压给水装置的压力下降至下限，稳压泵应启泵；停止放水，压力应上升，压力达到上限时，稳压泵就停止。如上述动作正确，说明稳压泵能自动启、停。如第一至第四步均正常，说明
8、气压给水装置运行正常，则应检查管网运行是否正常。4、泄压阀设置不当导致的故障(1)泄压阀泄压值偏低。泄压值（指泄压阀开始出水时的压力）偏低，低于或远低于设计压力。当初期火灾时，由于用水量较小，水泵压力较高，如果泄水未回流至消防水池，一部分水会白白漏走；当较高楼层发生火灾时，由于所需工作压力接近或达到设计值，泄压阀会自动泄压，影响室内消防用水量（一部分流量经泄压阀流掉）。(2)泄压阀泄压值偏高。泄压阀泄压值偏高，即使消防泵打闷泵，泄压阀也没动作，泄压阀成了摆设。(3)管网运行不正常。检查管网运行是否正常，可按消防泵出水压力偏低的检查方法进行。（三）消防产品选型错误或者产品质量存在问题1、气压罐附
9、件不全。有些产品无安全阀，无水位指示器，无气压表，对于日常使用、维修带来不便。2、选用管件、设备的工作压力偏低。有些工程选用管件、设备的工作压力比管网的设计工作压力低，如某工程的消防系统工作压力为0.80MPa，而选用的单向阀工作压力为0.40MPa，在检测过程中单向阀损坏，造成地下室大量积水，危及配电间的安全，差点造成重大事故。3、消火栓栓口漏水，使用后关不死。有些消火栓开启后，管牙接口处漏水，主要是由于接口未拧紧，导致栓口漏水；消火栓射水试验后消火栓关不死，主要原因是密封条损坏或水里含有杂质。上述问题给日后的维护保养带来不便。4、水带与水带接口连接不紧固。有的水带与水带接口连接不紧固（抱箍
10、未拧紧），射水试验时水带与接口之间经常脱落，造成水害。因此，消火栓射水试验时，应检查水带上的抱箍是否拧紧。（四）装潢过程中导致消火栓系统不能正常工作1、消火栓箱无明显标记。有的工程在装璜过程中，消火栓箱无明显标记，不易发现，一旦有火警时，会耽搁灭火时机。2、消火栓箱被遮挡，甚至被取消有的工程在装璜过程中，消火栓箱被任意遮挡，如有的消火栓箱被封格在房间内，有的被封在橱、柜内，有的工程消火栓甚至被取消。规范规定消火栓应设置在明显方便取用的地方，显然违反了规范的要求，在火警时会延误战机。3、消火栓箱启闭不方便。有些工程考虑装璜效果，使用花岗岩、大理石装璜的消火栓箱，消火栓箱门开启不便，可以建议在箱门
11、上增设碰珠或留一个指孔便于开启。还有些工程消火栓箱采用木材，平时用锁关闭。一旦火警后，要先找到钥匙才能打开，可以建议采用防火锁以方便开启。第 6 页 共 13 页室内消火栓系统维护管理标准第一条为规范和加强我省室内消火栓系统的维护管理，确保其完好有效，依据国家、省现行的消防法律法规及相关消防技术标准，制定本标准。第二条管理责任1、设置在建筑内部的室内消火栓系统的日常维护管理由建筑产权单位负责，当建筑使用权转让时，建筑产权单位应当与该建筑使用单位明确其日常管理责任。有两个以上产权单位和使用单位的建筑物，各产权单位、使用单位应当签订消防安全责任状，明确系统的管理责任，统一制定系统的维护管理制度，并
12、委托物业管理机构或共同设立机构统一管理。2、设有室内消火栓系统的管理单位应当明确归口管理职能部门和相关人员的责任，建立完善维护管理制度，定期组织对系统进行维护保养。3、单位每年应委托具有维护保养资格的企业对系统进行检测、维护，确保室内消火栓系统的正常运行。第三条系统维护管理1、室内消火栓系统的使用单位应由经过专门培训的人员负责系统的管理操作和维护，维护管理人员应熟悉室内消火栓系统的原理、性能和操作维护规程。2、单位应建立室内消火栓系统故障报告和故障消除的登记制度。发生故障应当及时组织修复。因故障、维修等原因，需要暂时停用的，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安
13、全责任人批准的同时，应当报当地公安消防机构备案，并采取有效措施确保安全。3、室内消火栓系统投入使用后应保证其处于正常运行状态，不得擅自断电停运或长期带故障运行。4、设有室内消火栓系统的消防安全重点单位的年度检测报告或联动检查记录应在每年年底前，报当地公安消防机构备案。第四条系统设施、设备要求1、消防水池水位及消防用水不被他用的设施、补水设施应正常；防冻措施应完好。2、消防水箱水位及消防用水不被他用的设施应正常；消防出水管上的止回阀关闭时应严密；防冻措施应完好。3、稳压泵、增压泵及气压水罐进出口阀门应常开；启动运行应正常；启泵与停泵压力应符合设定值；压力表显示应正常。4、消防水泵应有注明系统名称
14、和编号的标志牌；进出口阀门应常开，标志牌应正确；压力表、试水阀及防超压装置等均应正常；启动运行应正常，应有向消防控制设备反馈水泵状态的信号。5、水泵控制柜应注明所属系统及编号的标志；按钮、指示灯及仪表应正常，应能按钮启停每台水泵；主泵不能正常投入运行时，应自动切换启动备用泵。6、水泵接合器应有注明所属系统和区域的标志牌；控制阀应常开，且启闭灵活；单向阀安装方向应正确，止回阀应严密关闭；防冻措施应完好。7、室内消火栓箱应有明显标志；消火栓箱组件应齐全，箱门应开关灵活，开度应符合要求；消火栓的阀门应启闭灵活，栓口位置应便于连接水带。8、消火栓启泵按钮外观完好，有透明罩保护，并配有击碎工具；被触发时
15、应直接启动消防泵，同时确认灯显示；按钮手动复位，确认灯随之复位。9、消防炮控制阀应启闭灵活；回转与仰俯操作应灵活，操作角度应符合设定值，定位机构应可靠。第五条系统外观检查管理维护人员应每日对系统进行外观检查。1、消防供水设施：查看消防水池外观，消防水箱外观，消防水泵及控制柜工作状态，稳压泵、增压泵、气压水罐工作状态，水泵接合器外观、标识，管网控制阀门启闭状态，泵房工作环境；查看消防水池水位及消防用水不被他用的设施；查看补水设施；查看防冻设施。查看消防水箱水位及消防用水不被他用的设施；消防水泵启动后，查看水位是否上升；查看防冻设施。查看稳压泵、增压泵及气压水罐进出口阀门开启程度；核对启泵与停泵
16、压力，查看运行情况。2、消防泵：查看水泵和阀门的标志；转动阀门手轮，检查阀门状态；在泵房控制柜启泵按钮处启动水泵，查看运行情况；在消防控制室启动水泵，查看运行及反馈信号。3、水泵控制柜：查看仪表、指示灯、控制按钮和标识；模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。4、水泵接合器：查看标志牌、止回阀；转动手轮查看控制阀及泄水阀；查看防冻措施；用消防车等加压设施供水时，查看系统压力变化。5、查看室内消火栓标志、箱体、组件及箱门；同一建筑物内应采用统一规格的消火栓、消防水枪和消防水带；查看栓口位置。6、查看消火栓启泵按钮外观和配件；触发按钮后，查看消防泵启动情况、按钮确认灯和
17、反馈信号显示情况。7、查看消防炮外观，转动手轮，查看入口控制阀；人为操作消防炮，查看回转与仰俯角度及定位机构。第六条系统功能检查试验1、消防泵启动功能试验。消防水泵应每月启动运转一次，内燃机驱动的消防水泵应每周启动运转一次。当消防水泵为自动控制启动时，应每月模拟自动控制的条件启动运转一次。2、消火栓栓口静水压力检查试验。检查方法：将带有压力表的测试装置连接在消火栓出口上，开启消火栓阀门，观察压力表上的压力值。标准要求：消火栓栓口压力应符合设计要求，且不应大于1.00MPa。3、消火栓栓口出水压力检查试验。检查方法：将带有压力表的测试装置及消防水带、消防水枪连接在消火栓出口上，开启消火栓阀门放水
18、观察压力表上的压力值。标准要求：消火栓栓口出水压力应符合设计要求，且不应大于0.5MPa，如大于时，消火栓处应设减压装置。4、消火栓最不利点静水压力检查试验。检查方法：将带有压力表的测试装置连接在系统最不利点处消火栓出口上，开启消火栓阀门，观察压力表上的压力值。标准要求：当建筑高度不超过100m时，系统最不利点处消火栓栓口静水压力应不低于0.07MPa；当建筑高度超过100m时，应不低于0.15MPa。5、消火栓最不利点出水压力检查试验。检查方法：将带有压力表的消防水枪、水带连接在系统最不利点处消火栓出口上，开启消火栓阀门，观察消防水枪压力表上的压力值。标准要求：一般建筑消防水枪充实水柱长度
19、不应小于7m;建筑高度不超过100m和甲、乙类厂房，超过六层的民用建筑，超过四层的厂房、库房等，消防水枪充实水柱不应小于10m;建筑高度超过100m的高层建筑，消防水枪充实水柱不应小于13m。6、消防水泵房现场启动消防泵检查试验。每个季度应至少进行一次如下检查和试验。操作步骤、方法：一是查看消防水泵房是否设置通讯、火灾应急照明设备，消防泵控制开关是否设置在自动状态。二是在消防泵房水泵控制柜上手动操作消防泵启、停按钮，观察消防泵动作情况和控制室消防控制设备信号显示情况，用秒表测试消防泵启动运行时间。检查标准要求：一是消防水泵房应设置火灾应急照明设备，设置与消防控制室直接联络的通讯设备，消火栓控制
20、柜的转换开关应设置在自动状态。二是消防泵启、停功能正常，应在60S内投入正常运行，并向控制室消防控制设备反馈其动作信号。7、控制室远程启动消防泵检查试验。每个季度应至少进行一次如下检查和试验。操作步骤、方法：在控制室消防控制设备和手动直接控制装置上分别手动操作消防泵启、停按钮，观察消防泵动作情况及消防控制设备启动的信号显示情况，用秒表测试消防泵启动运行时间。消防控制设备应能接收并显示水泵的动作信号。8、消火栓按钮启泵功能检查试验。检查方法：启动一只消火栓按钮，观察消防水泵是否动作，控制室消防控制设备是否发出声、光报警信号并显示其部位。标准要求：消火栓按钮启动后，其指示灯应显亮，灯光为红色，在室
21、内光线条件下，距3米远处应清晰可见。9、稳压系统功能检查试验。每个季度应至少进行一次如下检查和试验。操作步骤、方法：模拟稳压泵设计启动的上限压力和下限压力，观察电接点压力表到下限压力值时，稳压泵能否立即启动；到上限压力值时，稳压泵能否停止运行。测试标准：当系统低于设计最低压力时，稳压泵应立即启动，当达到系统设计压力时，稳压泵应自动停止运行。第七条系统维护1、每年应对水源的供水能力进行一次测定；消防水池、消防水箱及消防气压给水设备应每月检查一次，并应检查其消防储备水位及消防气压给水设备的气体压力。2、消防水池、消防水箱及消防气压给水设备内的水应根据当地环境、气候条件不定期更换。3、寒冷季节，消防
22、储水设备的任何部位均不得结冰。每天应检查设置水设备的房间，保持室温不低于50C。4、每两年应对消防储水设备进行检查，修补缺损和重新油漆。5、钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭。6、系统上所有的控制阀门均应采用铅封或锁链固定在开启或固定的状态。每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换。第八条监控显示要求消防控制室应能显示消防水泵电源的工作状态。应能显示系统的消防水泵的启、停状态和故障状态，并能显示消火栓按钮的工作状态、物理位置、消防水箱（池）液位、管网压力报警等信息。应能自动和手动控制消防水泵的启、停，并能接收和显示消防水泵的反馈信号。第 12 页 共 13 页行业资料本文至此结束，感谢您的浏览!（资料仅供参考）下载修改即可使用第 13 页 共 13 页
