建筑与市政工程软土地基绿色加固技术标准（征.docx

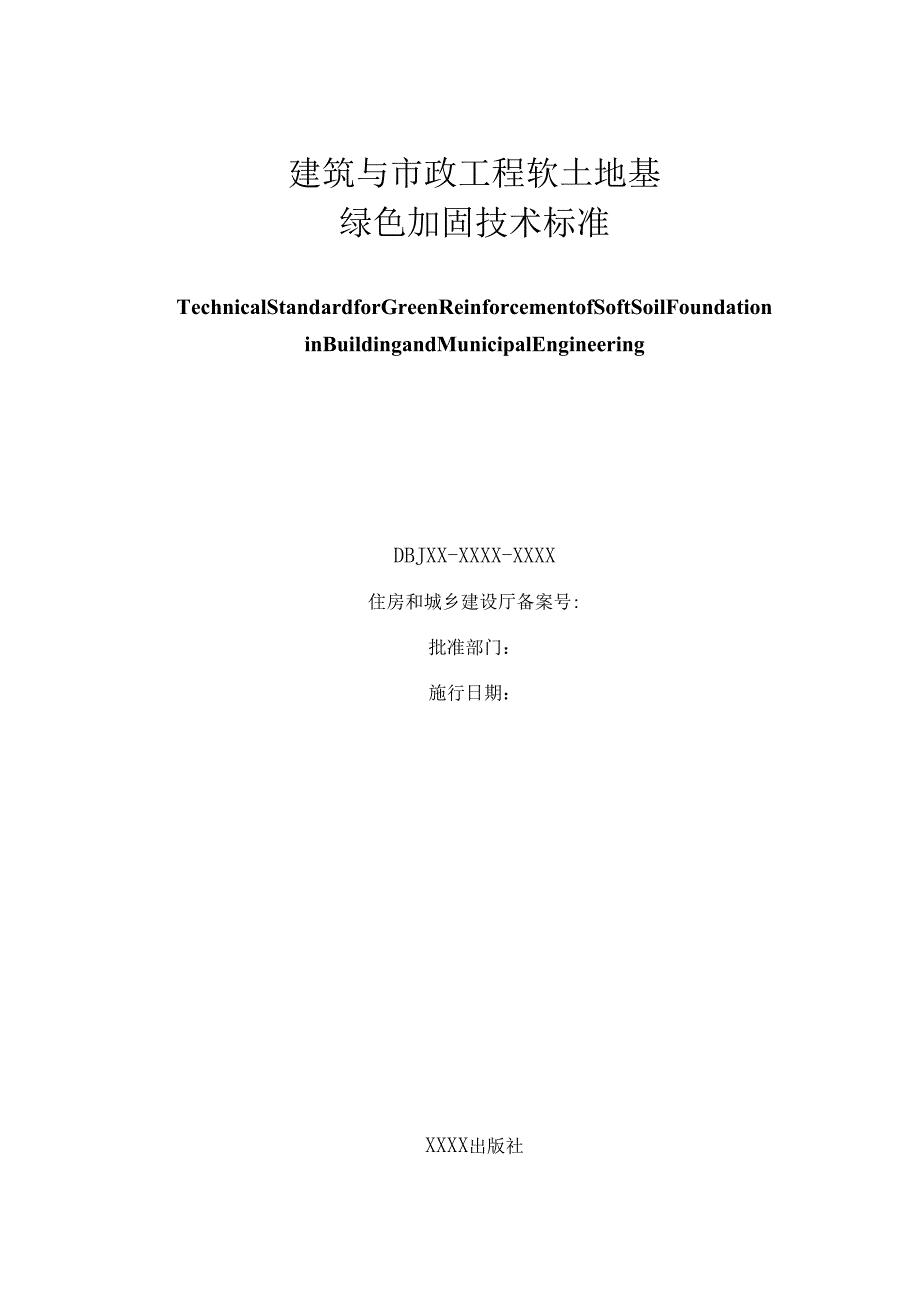

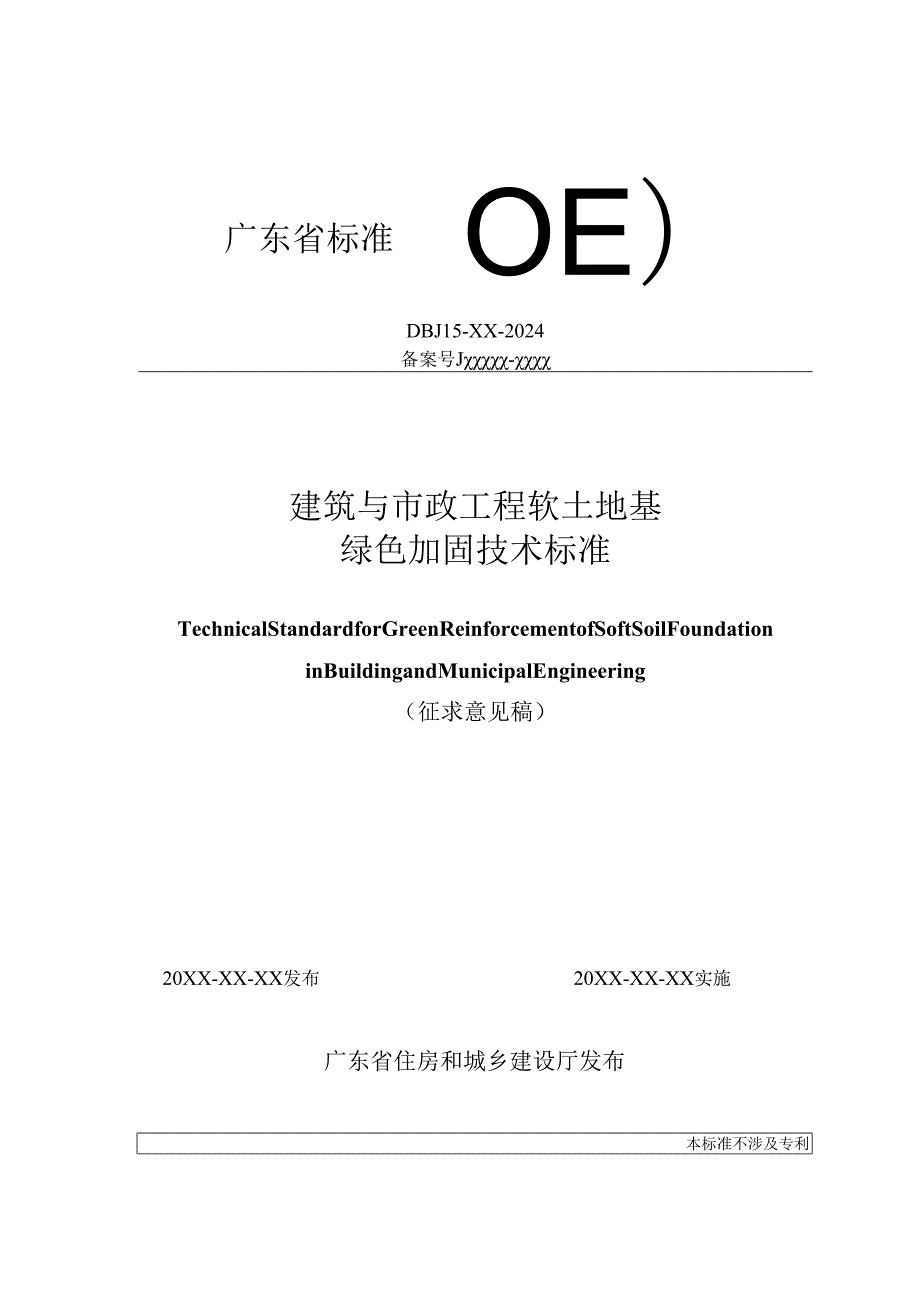

1、广东省标准OE）DBJ15-XX-2024备案号J-建筑与市政工程软土地基绿色加固技术标准TechnicalStandardforGreenReinforcementofSoftSoilFoundationinBuildingandMunicipalEngineering（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施广东省住房和城乡建设厅发布本标准不涉及专利建筑与市政工程软土地基绿色加固技术标准TechnicalStandardforGreenReinforcementofSoftSoilFoundationinBuildingandMunicipalEngineeringDB

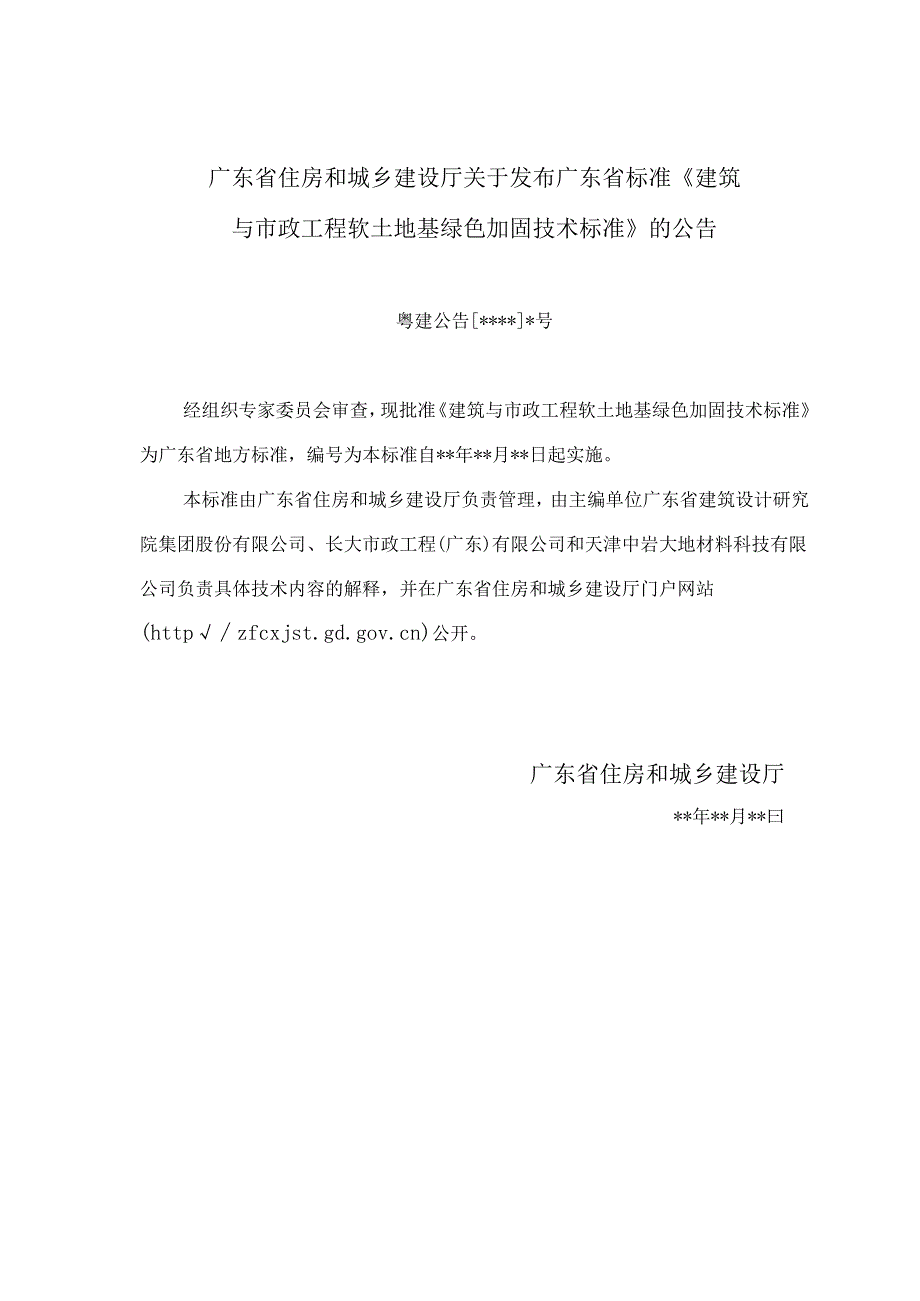

2、JXX-XXXX-XXXX住房和城乡建设厅备案号:批准部门：施行日期：XXXX出版社广东省住房和城乡建设厅关于发布广东省标准建筑与市政工程软土地基绿色加固技术标准的公告粤建公告*号经组织专家委员会审查，现批准建筑与市政工程软土地基绿色加固技术标准为广东省地方标准，编号为本标准自*年*月*日起实施。本标准由广东省住房和城乡建设厅负责管理，由主编单位广东省建筑设计研究院集团股份有限公司、长大市政工程(广东)有限公司和天津中岩大地材料科技有限公司负责具体技术内容的解释，并在广东省住房和城乡建设厅门户网站(http)公开。广东省住房和城乡建设厅*年*月*曰根据广东省市场监督管理局关于批准下达2023年

3、第一批广东省地方标准制修订计划的通知（粤市监标准2023）211号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，对建筑与市政工程软土地基绿色加固技术标准（以下简称标准）进行了制定。本标准主要内容包括：L总则；2.术语和符号；3.基本规定；4.材料；5.设计；6.施工；7.检测与验收。本标准由广东省住房和城乡建设厅负责管理，由广东省建筑设计研究院集团股份有限公司负责具体技术内容的解释。在执行过程中，请各单位结合工程实践,认真总结经验，并将意见和建议寄送广州市流花路97号广东省建筑设计研究院集团股份有限公司（邮编：510010,传真：02086677463,Emai

4、l：gdadri）o本标准主编单位：广东省建筑设计研究院集团股份有限公司长大市政工程（广东）有限公司天津中岩大地材料科技有限公司本标准参编单位：广州市市政工程设计研究总院有限公司珠海建工控股集团有限公司广东大道检测技术有限公司北京中岩大地科技股份有限公司广东华固工程有限公司广州市城建规划设计院有限公司广东冶建施工图审查中心有限公司广州开发区财政投资建设项目管理中心中交第四航务工程勘察设计院有限公司中国建筑西南勘察设计研究院有限公司本标准主要起草人员:陈伟张顺先李凯霍文斌王瑞春刘光明郭典塔谭翠前刘玫武思宇上官兵林佑高方雯鸵龙刚吕世明罗晓青吴云城朱剑锋李金华张帅朱艳萍熊勃柳建国黄如华卢雄强方海龙刘

5、光磊李纯刚刘根曾辉1总则12术语和符号22.1 术语22.2 符号43基本规定74材料94.1 一般规定94.2 固化剂94.3 其他材料115设计125.1 一般规定125.2 浅层地基加固135.3 固化土桩复合地基155.4 固化土褥垫层-柔性桩复合地基236施工266.1 一般规定266.2 浅层地基加固施工266.3 固化土桩复合地基施工296.4 固化土褥垫层施工317检测与验收337.1 一般规定337.2 浅层地基加固和固化土褥垫层质量检测337.3 固化土桩复合地基质量检测347.4 验收35附录A流动度试验36本标准用词说明37引用标准名录38附：条文说明39Content

6、s1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols43 BasicRequirements74 Materials94.1 GeneralRequirements94.2 Stabilizer94.3 OtherMaterials115 DesignConsiderations125.1 GeneralRequirements125.2 ShallowFoundationReinforcement135.3 SolidifiedSoilPileCompositeFoundation165.4 SolidedSoilCushi

7、onLayer-FlexiblePileCompositeFoundation236 Construction266.1 GeneralRequirements266.2 ShallowFoundationReinforcementConstruction266.3 SolidifiedSoilPileCompositeFoundationConstruction296.4 SolidedSoilCushionLayerConstruction317 InspectionandAcceptance337.1 GeneralRequirements337.2 InspectionforShall

8、owFoundationReinforcementandSolidedSoilCushionLayer337.3 InspectionforSolidifiedSoilPileCompositeFoundation347.4 Acceptance35AppendixAFluidityExperiment36ExplanationofWordinginThisStandard37ListofQuotedStandards38Addition：ExplanationofProvisions391总则1.0.1为规范建筑与市政工程软土地基绿色加固技术的应用，做到安全适用、技术先进、经济合理、质量可控

9、绿色环保，制定本标准。【条文说明】：随着工程实践经验的积累和施工技术的发展，地基处理应积极采用行之有效且安全可靠的新技术、新材料和新设备，不断完善地基的加固设计、施工与验收。固化剂是一种利用固体废物和工业废渣合成一种性能优良的胶凝材料。固化剂生产过程中碳排放量仅为水泥的30%40%,地基加固工程中的固化剂掺量比水泥少，是一种绿色的软土加固材料。固化剂主要应用于建筑地基加固、道路地基加固、回填等工程。固化剂加固技术实现了地基就地加固、异位加固和深层加固，具有安全适用、技术先进、经济合理、绿色环保等优点。本标准为建筑与市政工程地基处理领域的固化剂绿色加固技术的总结。1.0.2本标准适用于广东省建

10、筑与市政新建和既有工程地基采用固化剂绿色加固的设计、施工、检测与验收。1.0.3地基固化剂绿色加固技术的设计与施工应综合考虑岩土工程勘察资料、地基基础设计要求、施工技术、环境条件、工期造价及使用要求等因素，做到因地制宜、就地取材、节约资源和保护环境等。【条文说明】：广东地区土层分布差异大，软土分布广。软土的普遍特点是地下水位高，淤泥的含水率高，某些地区淤泥的有机质含量也高。因此，地基固化剂绿色加固技术的设计与施工,应强调方法合理,精心设计，因地制宜和就地取材。L0.4地基固化剂绿色加固技术除应符合本标准的规定外，尚应符合国家、行业及广东省现行有关标准的规定。2术语和符号2.1术语2L1固化剂s

11、tabilizer“固化剂”亦称为“软土固化剂”，适用于固化细粒类土等的无机水硬性胶凝材料，可显著改善土的物理力学性质，形成满足环境标准并保持长期稳定的固化土。1. 2就地固化in-situsolidification对于需要处理的软土地基，就地掺入固化剂进行处理，以提高地基承载力的一种浅层处理方法。2. L3异位固化ex-situsolidification将需要处理的土壤从原位置挖掘出来，转移或搬运到拌和场地，掺入固化剂对软土进行处理后，再将拌合后的混合物转移或搬运至需要处理的位置，以提高地基承载力的一种浅层处理方法。2.1.4干法施工dryconstruction将粉态固化剂与软弱土直接

12、拌和的施工方法，也称为粉体搅拌法。21S湿法施工wetconstruction将液态固化剂与软弱土直接拌和的施工方法，也称为浆液搅拌法。21fi抗蚀系数corrosionresistancecoefficient采用固化剂，按照水泥抗硫酸盐侵蚀试验方法GB/T749,试验计算得到的试样抗蚀系数值。2,L7固化土桩solidifiedsoilpile通常指固化土搅拌桩和固化土旋喷桩。通过深层搅拌法或高压旋喷法，将固化剂和原位土强制拌和形成的竖向增强体。2.1.H固化剂掺入比mixingratioofstabilizer固化剂掺入比为固化剂质量与原状湿土质量的比值。2.L9固化土solidifie

13、dsoil原土中掺加固化剂、外加剂并经均匀拌和，必要时加适量水，硬化后能达到特定强度的混合物。211粉态固化土powderedsolidifiedsoil原土中掺加粉态固化剂、外加剂并经均匀拌和，必要时加适量水，碾压后成型且硬化后能达到特定强度的混合物。2111液态固化土liquidsolidifiedsoil原土中掺加固化剂、外加剂和水等材料经均匀拌和，形成具有定流动度且凝结硬化后能达到特定强度的混合物。2.L12多轴搅拌桩multiaxismixingpile通过有多个螺旋钻孔的搅拌桩机将固化剂喷入原位土强制拌和形成的竖向增强体。2. L13固化土褥垫层solidedsoilcushion

14、用于复合地基的褥垫层可采用固化土，与竖向增强体共同形成固化土褥垫层-桩体复合地基。固化土可采用就地固化或异地固化方式。2.L14高速高压搅喷工艺highspeedandhighpressuremixingandsprayingtechnology高速高压搅喷工艺是一种利用钻杆高速转动、较高主动下压力辅以活性剂减阻技术对土层进行切削钻进,过程中实时监测并信息化控制，同时注入固化浆液,形成超深固化土竖向增强体的施工方法。2.L15单轴双向搅拌工艺singleaxisbidirectionalmixingtechnology单轴双向差速搅拌工艺是一种利用有正反两方向旋转钻头的设备切削土层，正反向旋转

15、速度不一，同时注入固化剂，形成固化土竖向增强体的施工工艺。21多层剪切双向搅拌工艺mutualshearbidirectionalmixingtechnology多层剪切双向搅拌工艺是一种利用有互相逆向旋转钻头的设备切削土层，同时注入固化剂，形成固化土竖向增强体的施工工艺。2.L17全方位高压喷射注浆技术metrojetsystem全方位高压喷射工艺是指可以进行全方位高压喷射注浆施工的工艺，同时过程中可将固化剂浆液数据、地内压力数据、空气数据、强制集中排泥等全过程进行监控。21Ifi罗丁喷射桩工法Rodinjetpiletechnology罗丁喷射桩工艺是先采用高压水喷射预切割土体，再采用空气

16、包裹固化剂浆液喷射，使固化剂浆液与土拌合形成固化土竖向增强体的施工工艺。2.L19智能感知超级旋喷工艺super-intelligent-sensingjettechnology智能感知超级旋喷工艺是一种将固化浆液压力数据、地内压力数据、空气压力数据、旋喷桩径数据、喷浆杆提升与旋转等全过程作为监控对象形成数据智库，并能实现超高喷射压力、超大流量及超深处理深度的全方位地基加固的施工工艺。2.2符号A试件的横截面积；Ap桩的截面积；b路基宽度或基础底面最小边宽；b固化层底面宽度；CP桩的直剪快剪或抗剪断粘聚力；CPS复合粘聚力；CS桩间土直剪快剪粘聚力；d桩身直径；de单根桩分担的处理面积的等效圆

17、直径；Esi各分层土体压缩模量；Ep桩身压缩模量；Epsi加固区各分层的复合压缩模量；faz固化层底面处经深度修正后的下卧层地基承载力特征值；fcu固化土试块90d龄期的立方体抗压强度平均值；fsk桩间土天然地基承载力特征值；fspk复合地基承载力特征值；fspk经修正后固化土褥垫层底面处的地基承载力特征值；Gc固化剂的相对密度；h0褥垫层厚度；Kj浆液体积置换率；Ii第，层土的厚度；m面积置换率；mc每延米固化剂用量；n桩土应力比；P上部结构或路基荷载；Pc基础底面处的自重应力；Pcz固化层底面处土的自重应力值；Pk相应于荷载效应标准组合时，基础底面处的平均压力设计值;Pn试件的破坏荷载；P

18、z相应于作用的标准组合时，固化层底面处的附加应力值；qsi桩周第，层土的侧阻力特征值；qpk桩端未经修正的承载力特征值；qu试件无侧限抗压强度；Qu28现场固化土桩芯样的28d无侧限抗压强度；90现场固化土桩芯样的90d无侧限抗压强度；Ra单桩竖向承载力特征值；Re桩身与桩间软土的压缩模量比；up桩的周长；Z固化层的厚度；桩端天然地基土的承载力折减系数；的损失系数；a2水与固化剂质量比；桩间土承载力折减系数；单桩承载力发挥系数；桩身固化土强度折减系数；b,d宽度及埋置深度的地基承载力修正系数；(PP桩的直剪快剪或抗剪断内摩擦角；(PT)S复合内摩擦角；s桩间土直剪快剪内摩擦角；Pm浆液密度；P

19、W水的密度；压力扩散角。3基本规定3.0.1固化剂绿色加固工程应做好现场地形地貌、工程地质、水文、气象和材料等调查、分析或试验。3.0.2应对施工过程中产生的污水、废气、粉尘、废弃物、噪声、振动等污染,制定相应的防治措施，按相关规定处理达标后合理排放，并及时修整和复原受到破坏的环境。3. 0.3固化剂绿色加固工程的设计与施工尚应符合现行国家和行业有关技术要求、环境保护、安全生产与消防等方面的规定。4. 0.4在进行地基处理设计前，应完成下列工作：1搜集场地岩土工程勘察资料、上部结构及基础设计资料等；2结合工程情况，了解当地地基处理经验和施工条件，对于有特殊要求的工程，尚应了解其他地区相似场地上

20、同类工程的地基处理经验和使用情况等；3根据工程的要求和采用天然地基存在的主要问题，确定地基处理的目的、处理范围和处理后要求达到的各项技术经济指标等；4调查邻近建（构）筑物、地下工程、周边道路和管线埋设等现状。【条文说明】：本条规定是在选择地基处理方案前应完成的工作，其中强调要进行现场调查研究，了解当地地基处理经验和施工条件,调查邻近建筑、地下工程、管线和环境情况等。3.0.5固化剂加固设计应根据工程等级、结构类型、荷载、土层的厚度及其指标、使用要求、施工条件、环保要求、经济和社会效益等进行综合经济技术比较，合理确定固化处理方案。3.0.6根据工程项目使用要求、加固范围和加固方法的不同，固化剂加

21、固分为浅层地基加固、固化土桩复合地基和固化土褥垫层-柔性桩复合地基。浅层地基加固分为就地固化和异位固化。3.0.7施工前，应清除地表面灌木杂草等杂物，做好施工场区内临时排水，避免场内积水。对于穿过池塘、虾塘等大面积水塘时，如若需要，可在建设范围内设置临时围堰，与外部隔离，在围堰内进行处理。3.0.8正式施工前应对现场基土进行取样分析，并进行配合比设计，保证固化土各项性能指标符合设计文件要求。3.0.9正式施工前，应进行试验段施工，单个配比试验段不小于25m2,确定固化土的施工技术参数，现场验证固化土性能。3.0.10根据固化材料是否预先与水剂混合形成浆液，将加固类型分为干法施工与湿法施工两种。

22、当施工过程对环保要求较高时，应采用湿法施工。【条文说明】：干法施工适用于对于粉尘控制要求不高的场景，不适用于天然含水量小于30%的地基土（黄土含水量小于25%）；湿法施工普遍适用，但当含水量过高（大于75%）时，建议与干法施工进行现场试验对比后择优选用。3.0.11应重视施工监测和分析，宜采用动态设计方法和施工动态控制技术。4材料4.1一般规定4Ll固化剂的制备应兼顾施工性能、加固土强度和资源综合利用。4.L2固化剂适用于处理细粒类土等，其工艺指标应符合施工要求。4/、固化剂的相关指标及检测方法应符合软土固化剂CJ/T526的要求。4.2 固化剂4 .21固化剂基本性能指标应符合表4.2.I-

23、K4.2.1-2的规定。表4.2.1-1固化剂物理指标项目指标细度（80物理方孔筛筛余量）（%）10含水率（%）1表4.2.1-2固化剂工艺指标项目指标净浆流动度（mm）初始10030min9060min80凝结时间初凝时间min45终凝时间min900注：用于干拌工艺不要求净浆流动度指标。5 .22固化剂抗蚀系数不宜小于0.90,相应试验方法按照水泥抗硫酸盐侵蚀试验方法GB/T749执行。人2对工程拟加固土，在液限含水率状态下进行固化土室内试验，固化土无侧限抗压强度应符合表4.2.3的规定。表4.2.3固化土无侧限抗压强度固化剂掺入比固化剂水灰比固化土无侧限抗压强度/MPa7d28d10%0

24、6：10.31.5注：当拟加固土液限含水率大于60%或土样为高有机质土，掺入比增加为15%。【条文说明】：广东省内固化土无侧限抗压强度案例见表1表4：1广州南沙新芯产业园项目，拟加固土样含水率44.31%,液限含水率为51.22%,塑限含水率为30.94版固化土强度见表1：表1广州南沙新芯产业园项目固化土强度表掺入比水灰比固化土无侧限抗压强度（MPa）7d28d10%0.6：10.631.572南沙全民文化体育综合体项目，拟加固土样含水率54.9%,塑限含水率31.61%,液限含水率48.55%；固化土强度见表2：表2南沙全民文化体育综合体项目固化土强度表掺入比水灰比固化土无侧限抗压强度（M

25、Pa）7d28d10%0.6：10.492.583东莞虎门海怡花园项目，拟加固土样含水率57.4%,塑限含水率39.96%,液限含水率62.17%；固化土强度见表3：表3东莞虎门海怡花园项目固化土强度表掺入比水灰比固化土无侧限抗压强度（MPa）7d28d15%0.6：10.671.964珠海富山工业园项目，拟加固土样含水率69.92%,塑限含水率24.79%,液限含水率49.81%；固化土强度见表4：表4珠海富山工业园项目固化土强度表掺入比水灰比固化土无侧限抗压强度（MPa）7d28d10%0.6：10.581.59424固化土工程技术要求应符合如下要求：1固化剂适用于就地固化、异位拌合碾压固

26、化、固化土桩等工艺；2就地固化技术要求应符合建筑地基处理技术规范JGJ79及其他国家和行业标准相关规定；3异位拌合碾压固化技术要求应符合土壤固化剂应用技术标准CJJ/T286及其他国家和行业标准相关规定；4固化剂进场需采用拟加固原状土，按照设计掺入比和设计水灰比进行固化土立方体抗压强度检测，并提供7d、28d的强度报告。4.3 其他材料41固化土施工拌合用水应符合混凝土用水标准JGJ63的技术要求。4.T2土工合成材料可采用塑料土工格栅、钢塑土工格栅、复合类格栅等，应符合土工合成材料塑料土工格栅GB/T17689、土工合成材料应用技术规范GB/T50290、公路工程土工合成材料第1部分：土工格

27、栅JT/T1432.1等相关规范的技术要求。5设计5.1一般规定511地基加固主要分为浅层加固、固化土桩复合地基及固化土褥垫层-柔性桩复合地基。Kl2固化土浅层加固和固化土搅拌桩适用于处理淤泥、淤泥质土、素填土、软塑或可塑黏性土、稍密或中密粉土、松散至稍密状态的砂土等地基，不适用于含孤石、较多大粒径建筑废弃物或大量植物根茎、障碍物较多且不易清除的杂填土、硬塑或坚硬的黏性土、密实砂类土，以及地下水渗流影响成桩质量的土层。固化土旋喷桩适用范围，除了上述搅拌桩适用范围，还适用于碎石土和密实粉土、砂土。【条文说明】：对于有动水压力和已涌水工程，不宜使用。处理碎石土须通过现场试验验证后方可采用。工La对

28、于欠固结淤泥和淤泥质土，如采用固化土桩复合地基宜采用排水固结法预处理或增大置换率。【条文说明】：对于欠固结淤泥和淤泥质土地基，固化土桩复合地基桩间欠固结淤泥（质）土发生较大的工后沉降，可能引起桩间土面与上覆褥垫层脱离，无法有效分担上部荷载，导致固化土桩单桩荷载和复合地基沉降增加，需要较大的置换率。采用排水固结法预处理，可减少上述风险。5.Ld在处理泥炭土、有机质含量大于10%或含水率大于70%的软土、pH值小于4的酸性土、塑性指数大于25的黏性土，或在腐蚀性环境以及无工程经验的地区时，应通过现场和室内试验确定固化剂的适用性、施工工艺、掺入比等参数指标。51S固化剂加固设计应满足地基承载力、沉降

29、和稳定性要求，并应符合现行国家、广东省和行业相关规定。Stfi固化材料选择应结合当地原材料情况、原状土种类和性质及相关工程经验采用室内配合比试验确定，固化处理后土体无侧限抗压强度应满足地基设计承载力的反算结果，并在施工前进行现场试验确定。1 .2浅层地基加固12浅层地基加固包含就地固化和异位固化。5 22就地固化应符合下列规定：1就地固化处理深度一般不宜超过5m,最大不宜超过8m。就地固化固化剂掺量宜为6%12%；【条文说明】：根据道路软土地基强力搅拌就地固化技术规程TCECS978公路工程强力搅拌就地固化设计与施工技术规范DB33/T2383及施工经验,通常的施工深度不大于5m；但是针对软弱

30、淤泥土，通过加接杆，可使得施工深度达到8m。2下列情况下，可采用就地固化的方式进行地基加固：1）硬壳层厚度小于L5m软土地基；2）泥浆池、沼泽地、江河滩涂或围海造陆吹填土等无硬壳层地段；3）鱼塘、池塘、河道、暗浜等按常规需清淤换填地段；4）地基承载力、稳定性等不能满足上部结构要求的浅挖地段；5）深厚软基低填方地段。3根据处理厚度，就地固化分为全部固化和部分固化两种形式，可按下列规定进行选取：D硬壳层厚度小于1.5m,且下卧软土层厚度小于等于3.0m的软土地段，可采用全部固化处理；2）地基承载力不足、需清淤换填的软土浅挖地段，深厚软基低填土地段可采用部分固化处理的形式。【条文说明】：就地固化处理

31、应根据地基加固目的，地基承载力及变形控制设计值确定采用适宜的处理方式及处理深度。4就地固化设计内容主要包括形式选用、材料和施工工艺、配合比设计和工程方案设计等;5就地固化处理深度应根据软弱土层厚度、固化硬壳层表面及下卧层的承载力确定，并应满足以下要求：Pz+Pczfaz（5.2.2T）式中：Pz相应于作用的标准组合时，固化层底面处的附加应力值（kPa）；Pcz处理后固化层底面处土的自重应力值（kPa）；faz固化层底面处经深度修正后的下卧层地基承载力特征值（kPa）。6应对就地固化硬壳层表面承载力与下卧层承载力进行计算，并应符合下列规定：1）初步设计阶段，就地固化硬壳层表面承载力验算可采用建筑

32、地基基础设计规范DBJ15-3K建筑地基基础设计规范GB50007或太沙基公式进行，计算时将就地固化硬壳层及其以下土层参数根据荷载影响深度计算加权平均值,然后按照均质地基进行计算；施工图阶段，应通过现场荷载试验进行确定；b(Qk-Pc)b+2ztan2）下卧层承载力验算时，固化层底面处的附加应力应依据应力扩散理论进行，具体可按下式进行计算：(5.2.2-2)式中：b路基宽度或基础底面最小边宽（m）；Pk相应于荷载效应标准组合时，基础底面处的平均压力设计值（kPa）；Pc基础底面处的自重应力（kPa）；Z固化层的厚度（III）；压力扩散角（）,应符合建筑地基基础设计规范GB50007、建筑地基基

33、础设计规范DBJ15-31的相关规定,无试验资料时取值宜通过试验确定。3）就地固化处理地基承载力计算时，应取就地固化硬壳层表面承载力和下卧层承载力进行设计验算；7就地固化处理地基的宽度宜为填方坡脚外延伸0.5m2.0m或控制在附加应力扩散影响范围内，具体可按下式计算确定:bb+2ztan（5.2.23）式中：b固化层底面宽度。8浅层地基采用就地固化处理时，沉降应满足要求。沉降计算包括就地固化硬壳层及其下方土层压缩量两部分，并应符合下列规定：1）就地固化硬壳层仅考虑其压缩变形，可根据固化土体的压缩模量进行计算；2）就地固化硬壳层下方各土层压缩变形之和可采用分层总和法计算；3）沉降计算应满足公路路

34、基设计规范JTGD30、城市道路路基设计规范CJJl94、建筑地基基础设计规范GB50007、建筑地基基础设计规范DBJ15-31、建筑地基处理技术规范DBJ/T15-38等相关标准的要求；9稳定性分析可采用圆弧滑动法进行，固化土的抗剪强度取值见5.3.7条;10局部采用就地固化处理时，其顶面可设置加筋垫层。加筋宜采用土工合成材料，垫层可采用改良土或透水性良好的填料。5.2.3异位固化应符合下列规定：1需根据原土的性质、使用部位的要求等进行异地固化类型设计，选择粉态固化土或液态固化土；2异位固化设计内容主要包括类型选用、材料和工艺选择、配合比设计和工程方案设计等；3异位固化设计应满足地基承载力

35、沉降和稳定性要求，并符合公路路基设计规范JTGD30、建筑地基处理技术规范GB50007建筑地基处理技术规范JGJ79、城市道路路基设计规范CJJ194的相关规定；4粉态固化土分层厚度不宜大于30cm,液态固化土分层厚度不宜大于1.5m；5立方体抗压强度可作为异位固化土强度设计的主要控制性指标，塌落度和扩展度等参数可作为一般控制指标。5.3固化土桩复合地基5.3J固化土桩直径结合桩长和施工工艺确定，不宜小于500mm。5. 3.2固化土桩长度应符合下列规定：1当用于竖向承载时，桩长应根据上部结构对承载力和变形要求确定，并应穿透软土层达到承载力相对较高的土层。固化土桩复合地基与排水固结法联合使

36、用时，固化土桩和塑料排水板穿插布置，塑料排水板长度通常大于桩的长度；2当用于提高地基整体滑动稳定性时，桩长应超过危险滑动面不小于2m；3桩长宜大于5mo【条文说明】：珠三角部分区域软土深厚，淤泥层厚度可达3040m,如固化土桩未穿透软土层进入持力层，工后沉降不易保证；如采用多层剪切双向大直径搅拌桩或刚性桩，穿透软土层，桩长可达4050m,但造价较高。因此，如工期允许，固化土桩可与塑料排水板堆载预压联合使用，按排水固结法计算和设计，软土层固结系数可采用固化土桩加固区复合土层固结系数与下卧软土层固结系数按厚度加权平均的近似方法计算；地基沉降计算可采用分层总和法，复合土层压缩模量采用复合压缩模量。S

37、Ma用于地基处理的固化土桩复合地基应在桩顶设置褥垫层，厚度宜为30cm50cmo褥垫层材料可选用中粗砂、机制砂、级配碎石、固化土等，最大粒径不宜大于20mmo褥垫层夯填度不应大于O.9o褥垫层中部或顶面宜设置12层双向、多向拉伸塑料土工格栅，土工格栅应符合现行标准土工合成材料塑料土工格栅GB/T17689的规定，标称抗拉强度不宜小于40kNm搅拌桩和旋喷桩用于竖向承载时，平面布置应根据上部结构和基础特点确定；对于路堤，桩宜布置至坡脚线。柱状加固可采用正方形或等边三角形布桩方式。5.M5桩顶与路床顶面的距离宜不小于桩的净间距，且宜不小于0.8m。可通过降低桩顶标高、加厚褥垫层或路堤加筋等方式，避

38、免出现“蘑菇路”。【条文说明】：本条文参考公路路堤软土地基处理技术标准DB44/T2418的6.4.3.2的规定。5za固化土桩复合地基的面积置换率应满足下式:(5.3.6-1)(5.3.6-2)(3D。l-m+mRE28d2式中：P上部结构荷载或路基荷载(kNm2),对于路基，p=h,y为路基填土重度（kNm3）,为填土高度（m）,路面结构需换算为等代均布填土厚度；Re桩身与桩间软土的压缩模量比，初步设计时，桩身压缩模量取2040qu28（kPa）；m面积置换率，桩的截面积除以设计要求的每一根桩所承担的处理面积；qu2Q固化土桩芯样的28d无侧限抗压强度（kPa）；d桩身直径（m）；de单根

39、桩分担的处理面积的等效圆直径（m）,等边三角形布桩de=1.05s,正方形布桩=1.13s,矩形布桩d?=1.13s1s2?S、s1,S2分别是桩间距、纵向桩间距和横向桩间距。【条文说明L本条采用公路路堤软土地基处理技术标准DB44/T2418的6.4.3.3的规定。采用28d无侧限抗压强度，主要考虑强度增长时间与工程进度的配合。S57固化土搅拌桩应符合下列规定：1搅拌桩按施工工艺可分为浆液搅拌法（常称“湿法”）和粉体搅拌法（常称“干法”）O宜采用浆液搅拌法；2搅拌桩按搅拌方式可分为单向搅拌法、双向搅拌法和多层剪切双向搅拌法,宜采用双向搅拌法和多层剪切双向搅拌法；【条文说明】：搅拌桩有单轴和多

40、轴搅拌工艺，地基处理多采用单轴单向或单轴双向搅拌。多层剪切双向搅拌法为国内新近出现的一种新型单轴搅拌桩工法，在湖北、浙江等地已有成功的工程应用实例，广州南沙也有项目正在实施该工法，从试桩情况看，桩长可达到35m以上，直径10001500mm,桩身质量良好，水泥土强度高，14d最低强度可达2MPa以上，可推广。3搅拌桩的直径不宜小于500mmo桩长大于20m,直径不宜小于600mm；桩长大于30m,直径不宜小于800mm；桩长大于40m,直径不宜小于1000mm；4竖向承载的搅拌桩用于处理成层土地基或有效桩长大于IOm时，固化剂掺入比宜符合下列要求：1）处理有机质含量较高的软土，可结合试桩、室内

41、试验情况，适当增加固化剂掺量；2）可结合桩的受力情况适当减少中下部桩段的固化剂掺量。5固化剂掺量可参考表537-1：表5.3.7-1搅拌桩的固化剂掺入比推荐范围（）施工工艺6060,100湿法15-1817-20干法1316（不适用土体含水率W30%）15-18注：对于搅拌桩湿法施工水灰比宜为0.450.7。【条文说明】：表中的掺量对应的是单轴双向搅拌工艺，对于多层剪切双向搅拌工艺，固化剂掺量可降低2%左右，但不宜低于13%。6复合地基承载力特征值，应通过现场单桩或多桩复合地基静载试验综合确定。当无试验资料时可借鉴地质情况类似的成功工程经验，按下式预估：fspk=mRaAp+l-m）fsk（5

42、37-1）式中：fspk复合地基承载力特征值（kPa）；单桩承载力发挥系数，按地区经验取值，一般取1.0；Ra单桩竖向承载力特征值（kN）；Ap桩的截面积（11?）；fsk桩间土天然地基承载力特征值（kPa）；桩间土承载力折减系数，当桩端土未经修正的承载力特征值大于桩周土的承载力特征值的平均值时，淤泥和淤泥质土可取0.10.4,差值大时取低值；当桩端土未经修正的承载力特征值小于或等于桩周土的承载力特征值平均值时，可取0.50.8,差值大时取高值。7单桩竖向承载力特征值心，应通过现场载荷试验确定；当无试验资料时可借鉴地质情况类似的成功工程经验，按下列公式预估，取小值：Ra=UPi=QsiIi+（

43、5.3.7-2）Ra=4feuAp5.3.7-3）或Ra=Qu28p（5.3.7-4）式中：Up桩的周长（m）；H桩长范围内所划分的土层数；qsi桩周第，层土的侧阻力特征值,无试验资料时可参照表537-2取值：表5.3.7-2桩周土的侧阻力特征值土层淤泥淤泥质土软塑状黏性土可塑状黏性土、稍密中粗砂稍密粉土、稍密粉细砂侧阻力特征值(kPa)4761210-1512188-15qpk桩端未经修正的承载力特征值(kPa)，可按现行广东省标准建筑地基基础设计规范DBJ15-31地基承载力特征值有关规定取值；Ii第，层土的厚度(m)；桩端天然地基土的承载力折减系数，可取0.60.8,承载力高时取低值；桩

44、身固化土强度折减系数，无地方经验时可参照表537-3取值：表5.3.7-3桩身固化土强度折减系数值土名备注淤泥、淤泥质土、黏土0.20.3Tp等于17时取大值，等于22时取小值，中间用插值法确定粉质黏土及粉质黏土的填土0.250.3Tp等于10时取大值，等于17时取小值，中间用插值法确定粉土0.30.35砂土0.30.4fcu相同掺量的室内固化土试块，边长为70.7mm的立方体在标准养护条件下90d龄期的立方体抗压强度平均值(kPa)o【条文说明】：条文6和7采用建筑地基处理技术规范DBJ/T15-38的8.2、建筑地基处理技术规范JGJ79的7.3条规定。8当处理范围以下存在软弱下卧层时，应

45、按现行广东省标准建筑地基基础设计规范DBJ15-31及建筑地基处理技术规范JGJ79有关规定进行软弱下卧层承载力验算；9搅拌桩复合地基的沉降，宜采用分层总和法计算，应符合现行广东省标准建筑地基基础设计规范DBJ15-31有关地基变形计算规定。刚度差异较大的整体大面积基础的地基处理，宜考虑上部结构、基础和地基共同作用进行地基承载力和变形验算。沉降计算深度应大于桩的长度。加固区复合土层的分层与天然地基相同，各复合土层的压缩模量按下式计算：Epsi=mEp+(1-m)Esi(5.3.7-5)式中：Epsi加固区各分层的复合压缩模量(kPa)；Ep桩身压缩模量(kPa),无试验数据时可取与=(204O)o;Esi各分层土体压缩模量(kPa)；qu9o固化土桩芯样
