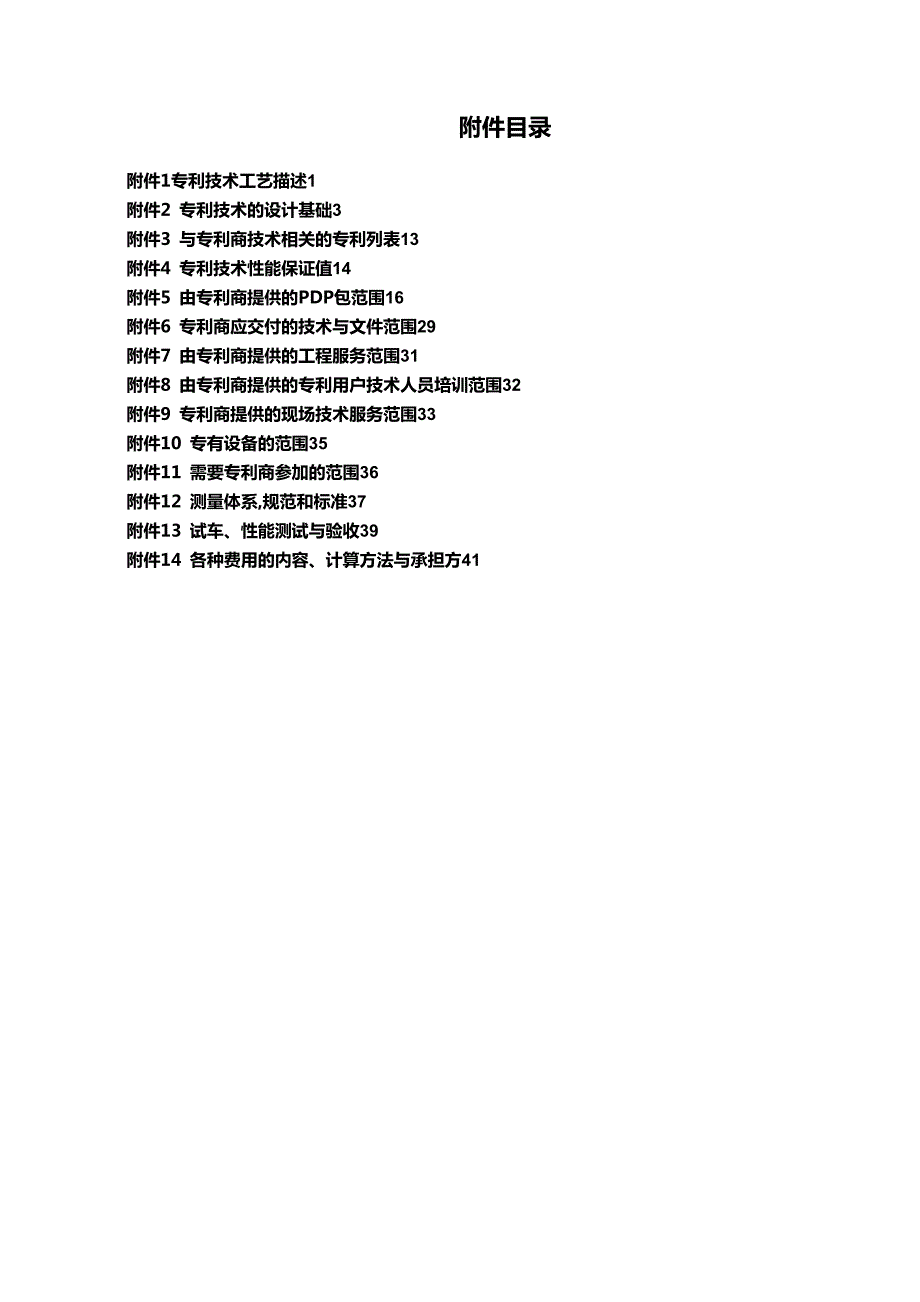

1、附件目录附件1专利技术工艺描述1附件2 专利技术的设计基础3附件3 与专利商技术相关的专利列表13附件4 专利技术性能保证值14附件5 由专利商提供的PDP包范围16附件6 专利商应交付的技术与文件范围29附件7 由专利商提供的工程服务范围31附件8 由专利商提供的专利用户技术人员培训范围32附件9 专利商提供的现场技术服务范围33附件10 专有设备的范围35附件11 需要专利商参加的范围36附件12 测量体系,规范和标准37附件13 试车、性能测试与验收39附件14 各种费用的内容、计算方法与承担方4124 / 25附件1专利技术工艺描述该部分内容为体现专利商技术先进性方面的重要内容,需要在

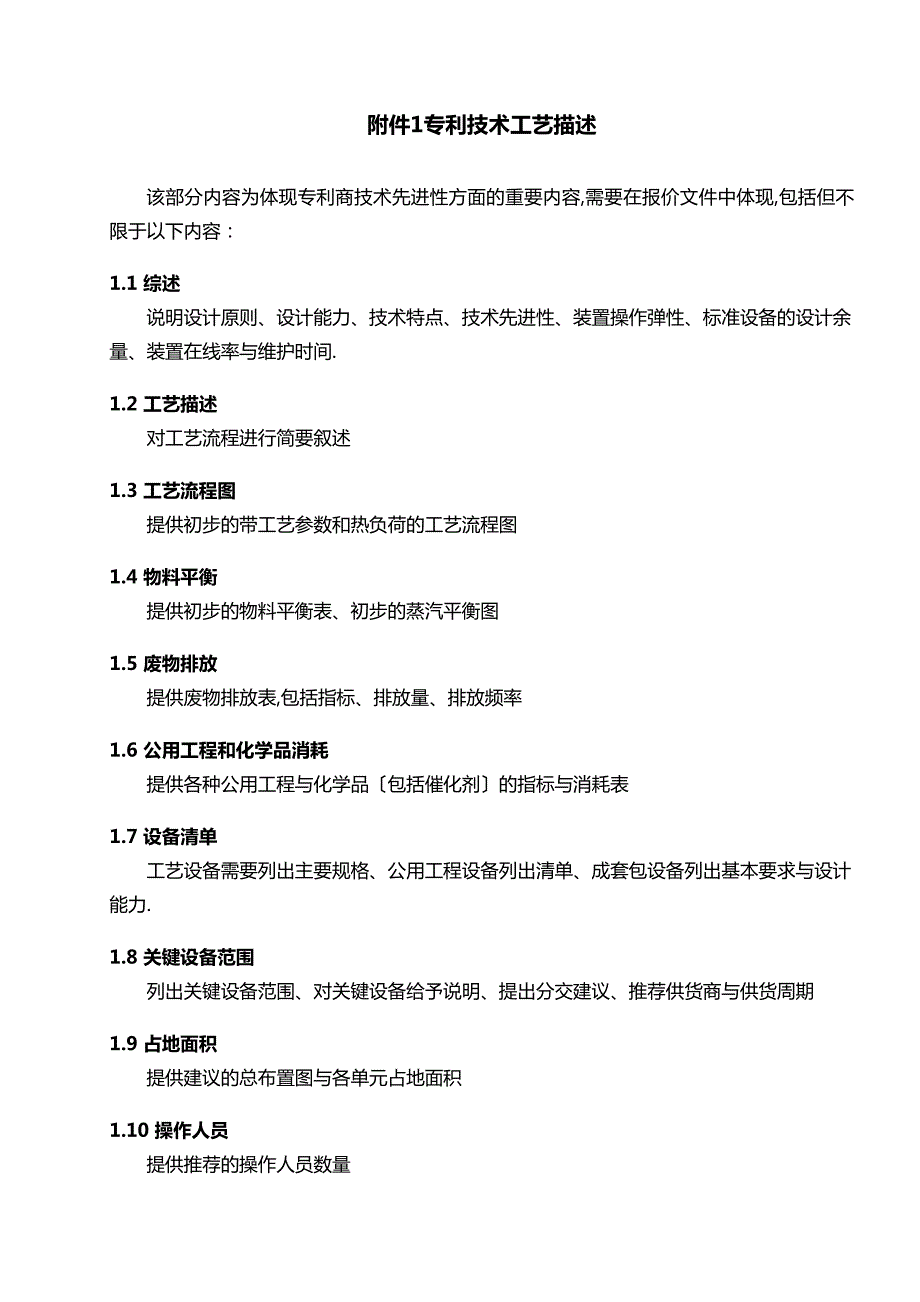

2、报价文件中体现,包括但不限于以下内容：1.1 综述说明设计原则、设计能力、技术特点、技术先进性、装置操作弹性、标准设备的设计余量、装置在线率与维护时间.1.2 工艺描述对工艺流程进行简要叙述1.3 工艺流程图提供初步的带工艺参数和热负荷的工艺流程图1.4 物料平衡提供初步的物料平衡表、初步的蒸汽平衡图1.5 废物排放提供废物排放表,包括指标、排放量、排放频率1.6 公用工程和化学品消耗提供各种公用工程与化学品包括催化剂的指标与消耗表1.7 设备清单工艺设备需要列出主要规格、公用工程设备列出清单、成套包设备列出基本要求与设计能力.1.8 关键设备范围列出关键设备范围、对关键设备给予说明、提出分交

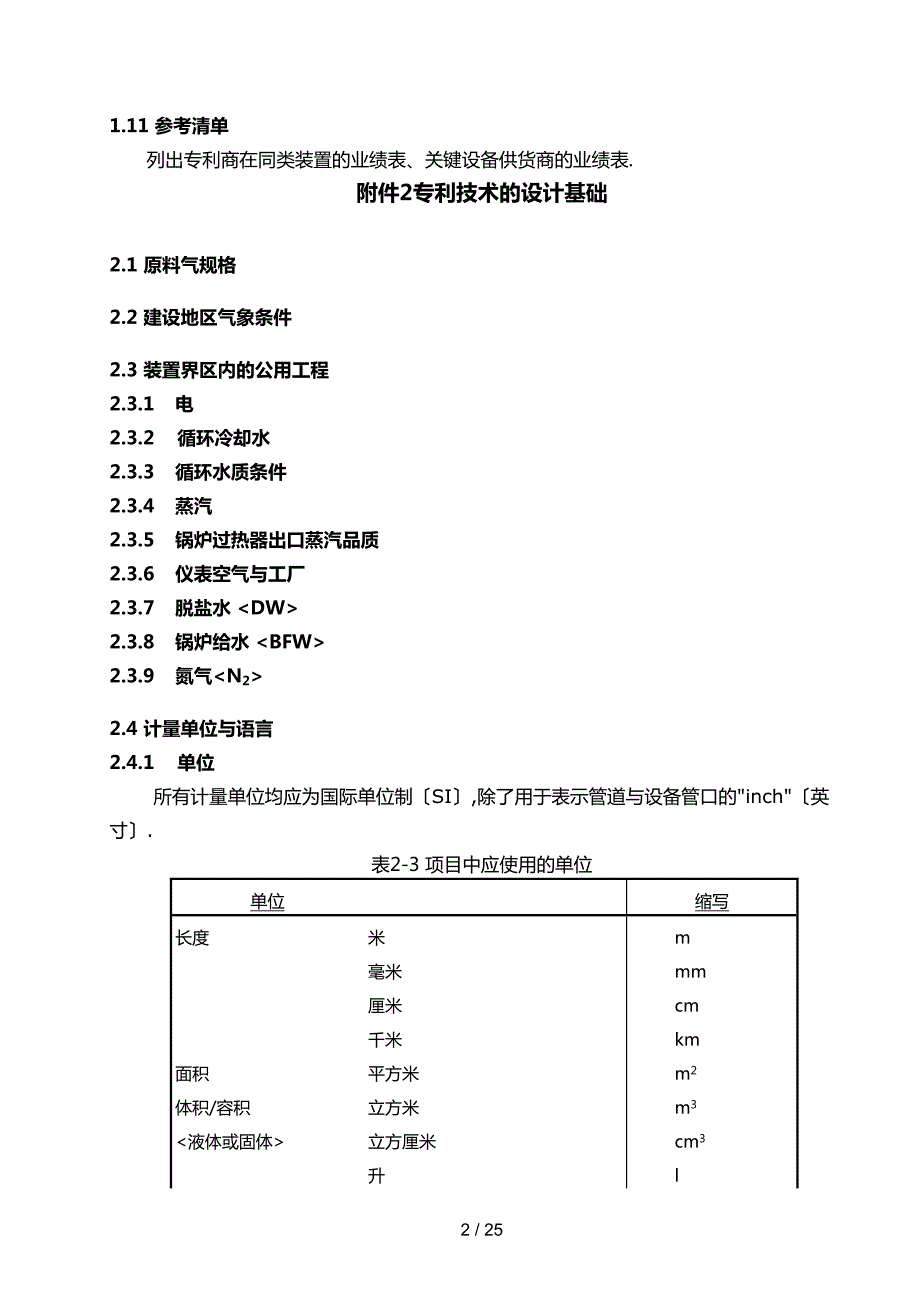

3、建议、推荐供货商与供货周期1.9 占地面积提供建议的总布置图与各单元占地面积1.10 操作人员提供推荐的操作人员数量1.11 参考清单列出专利商在同类装置的业绩表、关键设备供货商的业绩表.附件2专利技术的设计基础2.1 原料气规格2.2 建设地区气象条件2.3 装置界区内的公用工程2.3.1 电2.3.2 循环冷却水2.3.3 循环水质条件2.3.4 蒸汽2.3.5 锅炉过热器出口蒸汽品质2.3.6 仪表空气与工厂2.3.7 脱盐水 2.3.8 锅炉给水 2.3.9 氮气2.4 计量单位与语言2.4.1 单位所有计量单位均应为国际单位制SI,除了用于表示管道与设备管口的inch英寸.表2-3

4、项目中应使用的单位单位缩写长度米m毫米mm厘米cm千米km面积平方米m2体积/容积立方米m3立方厘米cm3升l时间秒s小时h天d年y速度米/秒m/s质量千克kg吨T流率-质量千克/小时kg/h吨/小时t/h千摩尔/小时kmol/h流率-体积立方米/秒m3/s立方米/小时m3/h密度克/立方厘米g/cm3千克/立方米kg/m3压力- 绝压兆帕斯卡MPa- 表压兆帕斯卡MPa- 水柱毫米水柱mmH2O- 真空度毫米汞柱mmHg温度摄氏度热量千焦耳kJ千兆焦耳 GJ热容千焦耳/千克开尔文kJ/kgK粘度- 运动粘度平方米/秒m/s- 动力粘度帕斯卡秒厘泊PascP浓度质量百分比wt%百万分比wt p

5、pm体积百分比vol%百万分比vol ppm功率 千瓦特kW热传导系数瓦特/米/开尔文W/mK传热系数瓦特/平方米/开尔文W/mK电导率微西门子/厘米S/cm应力帕斯卡Pa2.4.2 语言所以项目文档、图纸、信件、指南、规格书、手册等均应使用英文或中文.附件3与专利商技术相关的专利列表对权利许可费,请说明卖方有权转让的权利性质专利或专有技术,说明专利使用、授权的限制与排他性要求.关于专利技术,请详细列出所采用的专利号、专利名称、批准日期、有效期、申请地域等.附件4专利技术性能保证值附件5由专利商提供的PDP包范围5.1 介绍工艺设计包应包括充分的工艺和机械设计数据以完成基础工程设计,同时跟进详

6、细工程设计,采购,施工EPC,装置的试运行以与将来装置的运行.项目管理承包商/基础设计承包商将对工艺设计包的编制进行监督.在开工会之前或期间,工艺设计包应根据项目管理承包商/基础设计承包商建议的规范和标准来准备,最终遵循的规范和标准由各方协商确定.提交文件编制过程中所采用的软件/版本也将在开工会之前或期间由各方协商确定.工艺设计包应包括基于设计基础完整热平衡和物料平衡,一个是最低负荷方案,一个是最高负荷方案,另一个是100设计容量的正常操作方案,所有这些方案都采用专利用户在开工会之前或期间定义的进料.5.2 设计基础对于每一套装置的设计基础由业主、工程承包商确定,并且专利商的工程设计将以此为基

7、准.作为工艺设计包的一部分该基准至少包括以下信息.a. 装置的功能和范围b. 原料来源和规格c. 目的产品和规格d. 设计准则和要求e. 界区条件f. 公用工程规格g. 环保和卫生要求h. 安全要求i. 规范和标准j. 厂址和设施k. 当地气象条件l. 计量单位m. 画图标准和电脑软件/版本5.3 工艺定义5.3.1 工艺描述为清楚理解装置的操作,随流程图一起提供有效而详尽的工艺说明,包括正常操作下的不同状态,也包括化学反应的描述、开停工与催化剂的处理.5.3.2 工艺流程图 工艺流程图将展示装置的功能,所有的工艺物流,工艺设备,主要的公用工程物流和工艺控制原理,至少以下信息要展示在图上：a.

8、 工艺流程图包括所有的开工、正常操作、非正常条件和停工等操作模式下的生产线b. 所有设备编号、名称和设计条件c. 所有关于开工、正常操作、非正常条件与停工状态时所必须的主要控制回路和仪表d. 塔,容器和反应器的简图,表明塔盘数,填料,内部构件,主要开口,原料和产品的开口位置e. 换热器类型f. 换热器管程和壳程的配置g. 泵,压缩机的类型h. 工艺设计进料的正常操作条件,包括主要工艺物流的温度和压力运行初期&运行末期i. 与热平衡和物料平衡相对应的工艺物流的数量j. 进入界区的物流来源以与送出界区的物流目的地k. 伴热的范围l. 清楚标明对于完成基础工程设计和详细工程设计所需的特别要求5.3.

9、3 公用工程流程图公用工程流程图应表明公用工程的功能要求,所有的公用工程物流,公用工程设备,和工艺控制原理.应该提供和PFD中一样的资料5.3.4 总的装置平衡和产品性能对于每一个工艺设计方案都应提供总的装置平衡.总的平衡应包括所有进出装置的物流.它还应包括所有相关产品的性能清单.5.3.5 热平衡和物料平衡每一个工艺设计都应提供热平衡和物料平衡表,该表应显示如下内容：a. 物流编号b. 流体的名称和相态c. 总物流质量流量d. 正常的操作温度e. 正常的操作压力f. 操作条件下流体的密度g. 液体的比重h. 蒸气分子量i. 操作条件下的粘度j. 物流组成k. 压缩系数l. 平均沸点ABPm.

10、 表面张力对于混合相物流,气相和液相应该分开显示.5.3.6 工艺控制原则工艺流程图和公用工程流程图中显示的控制原则应在工艺控制原则中讨论.这份文件被认为是工艺流程图和公用工程流程图必不可少的一部分.PCP也将包括在紧急停车情况下的紧急停车控制系统的说明,诸如联锁、紧急隔断、自保系统等控制特点的都应加以说明.5.4 机械设计5.4.1 选择材料必须编制一份材料选择报告.该报告将明确工艺流程图和公用工程流程图 中每一功能性设备和配管的构造材料.材料选择图将表明所有的设备和配管的所选材料.任何潜在的或共同的问题都必须确定.在线监测仪和阻止剂注入点的位置必须标明.材料选择报告中应包括建议的腐蚀裕量5

11、5 公用工程,化学药剂和催化剂5.5.1 公用工程应包括在各种工艺设计条件下包括开工,停工,紧急情况和再生如下各种公用工程的预计消耗量和/或产生量：a. 锅炉供水b. 蒸汽在不同的压力标准c. 凝结水在不同的压力标准d. 放空系统e. 氮气系统f. 仪表风和工业风系统g. 各种水系统h. 燃气系统气和/或油i. 冷却水系统在不同的压力标准注意：对电能的消耗参照第10.1条5.5.2 化学药剂、添加剂和催化剂应给出化学药剂、添加剂和催化剂的特点和性质,以与初次装入量和年消耗量.应汇总提出在正常操作、开工,停工、紧急情况和再生情况下对化学药剂的要求,同时应提供供应商的.5.6 工艺设备5.6.1

12、 工艺设备清单一个工艺设备清单应提供以下信息：a. 设备位号b. 设备名称c. 特别标注5.6.2 设备数据表每一设备的用途应在一张设备工艺数据表中使用API数据表或与之相当的数据表中列出.最终的设备机械设计条件将在项目实施阶段由设计承包商加以验证和确定.作为每一设备规格,如下信息应提供：（1） 换热器a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量d. 换热器类型e. 热负荷f. 空冷器与估计的风扇功率g. 热交换面积（2） 泵h. 工艺设计条件i. 机械设计条件j. 设备材质和允许的腐蚀裕量k. 泵和驱动器的类型l. 有效功率m. 扬程n. 净吸入头NPSHo. 密封和冲

13、洗系统的要求（3） 容器、塔、反应器a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量d. 容器、塔、反应器标有尺寸的草图e. 构造数据位置,总尺寸,标高,封头类型f. 塔内塔盘的数目、类型和间距g. 开口的标高和尺寸h. 高、低、紧急状态和正常液位i. 塔盘负荷工艺数据表j. 填料,网状覆盖物,反应器内部构件,混凝土衬里详图（4） 加热炉a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量d. 加热炉类型e. 热负荷f. 加热炉的燃料数据g. 所应用的蒸发曲线（5） 压缩机、透平机、鼓风机、通风机a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量

14、d. 压缩机或透平机类型e. 有效功率f. 压缩机、鼓风机、通风机驱动器类型（6） 过滤器a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量d. 过滤器类型e. 固体物数据f. 滤芯结构（7） 搅拌器a. 工艺设计条件b. 机械设计条件c. 设备材质和允许的腐蚀裕量d. 搅拌作用e. 搅拌器和驱动器的类型如使用的话f. 功率消耗如使用的话（8） 其它设备应提供其它设备的负荷说明和特性.（9） 专利设备和关键设备需要进行详细设计的由专利商提供的专利设备和关键设备的细节包括图,应包括在内.提供专利设备和关键设备的厂商.5.7 健康和环保5.7.1 危险的化学品在装置中使用的危险化学

15、品的物理和化学特性应提供.如果可获得,所使用的化学品安全数据表MSDS应提供.运输、储存、装卸与其他的注意事项应同时提供.5.7.2 装置废物排放应确定所有的装置废物排放和副产品气体,液体,固体；应说明数量和质量；应提供对化合物的排放,泄漏,和损失的估计数量.5.7.3 火炬负荷汇总应提供每一种紧急情况和每一种操作方案情况下的火炬负荷汇总表.应加以说明每种情况的基准.5.7.4 主要卫生、安全、环保要点说明根据工艺特点,提出有关卫生、安全、环保的关键点,如工艺条件偏差或失控后果,建议的主要预防处理措施以与对安全仪表系统的要求.5.8 工艺控制图5.8.1 工艺因果图应提供工艺因果图PC&ED,

16、PC&ED图提供对工艺控制原理中的与安全防护控制相关的工艺的总述.工艺因果图以矩阵图的形式表示原因和结果,PC&ED图构成安全防护系统详细设计的基准.对于标准仪表,如与安全无关等,将不提供工艺因果图.5.8.2 联锁说明 提供联锁说明包括逻辑流程图.5.8.3 工艺管线与自动控制流程图P&ID（1） 管线a. 正常操作和非正常操作条件下所需要的全部工艺管线,包括开工、停工管线；b. 所有服务于装置的公用工程管线；c. 专用的管件,如阀门、8字盲板、排液和放空；d. 由于工艺原因所需要的伴热和套管；e. 应标明所需要的取样、管线坡向、热冲洗或冲洗、泄放和密封等.（2） 仪表a. 正常操作和非正常

17、操作条件下所需要的全部仪表,包括开工、停工；b. 正确和安全操作所需的控制回路和仪表；c. 停风时控制阀的位置；d. 安全阀的类型和定压；（3） 设备在P&ID图的设备上应标明与设备数据资料相一致的下列特征：a. 设备轮廓图；b. 加热炉/容器/塔/反应器的内件；c. 换热器类型；d. 转动设备与其驱动机的类型；e. 所有设备开口5.9 装置设计5.9.1 平面图应提供有主要尺寸的装置平面布置概念图,显示工艺设备,构筑物,辅助设备和界区.5.9.2 管道设计（1） 管道材料等级规定提供工艺包内的管道材料等级规定与相应配件的要求.除卖方在该文件中明确规定必须满足的要求外,该管道材料等级规定对买方

18、不是强制性的.（2） 管道索引表管道索引表应包括项目一般为：管道号,公称直径,PID图号,管道起止点,物流名称流状态,操作压力/温度,设计压力/温度,材质,管道重要等级分类,保温类型和厚度等（3） 管道附件数据表如果有特殊管道附件,应提供索引表和编号,并逐个提供其数据表和工艺、机械技术要求；文字不能说明时,须附结构设计简图.（4） 主要特殊管线的走向研究图5.9.3 潜在的工艺危险用于保护设施和人身安全的防火和气体检测设施的指南.说明其它潜在的工艺危险和相应的安全系统.5.9.4 实验室设备提供实验室设备列表和相应的支持操作的分析测试.5.9.5 分析化验项目表列出为保证操作需要和产品质量要求

19、需要分析的物料名称、分析项目、分析频率、分析方法.5.9.6 设计考虑设计考虑文件应针对装置的详细设计时所应考虑的所有事项进行编制.5.10 电气和仪表5.10.1 电气应提供用来表明装置电力消耗的电力汇总表,还应说明所有用于装置安全控制和停车情况下的紧急供电要求.5.10.2 仪表所有类似于控制阀、开关阀、安全阀和分析仪的关键/特殊的仪表应在一张仪表工艺数据表中列出.而且,还应包括推荐的特殊和具体的仪表供应商.最终的仪表机械设计条件将由详细设计承包商在项目实施阶段验证和确定.对于具体类型的仪表,应提供如下信息：（1） 控制阀和开关阀a. 工艺设计条件b. 机械设计条件c. 压差d. 弹簧作用

20、e. 最小机械制动如果需要（2） 安全阀a. 工艺设计条件b. 机械设计条件c. 泄压和火炬系统数据d. 泄压条件e. 安全阀类型（3） 分析仪器a. 工艺设计条件b. 机械设计条件c. 分析器d. 要分析的物流组成成分e. 要分析的特性数值范围f. 响应时间5.11 工艺手册 5.11.1 工艺说明（1） 工艺原理、工艺特点 说明过程的物理化学原理与其特点. （2） 操作变量分析分析与过程有关的操作变量的影响.可以采用文字、图形、表格等所有便于表达清楚的形式.5.11.2 正常操作程序按部分说明正常操作控制步骤和方法. 5.11.3 开车准备工作程序根据不同的工艺复杂程度分别说明如：容器检查

21、水压试验、管道检查等的步骤和工作要点.5.11.4 开车程序按先后次序和部分说明开车步骤要点.5.11.5 正常停车程序按先后次序和部分说明停车步骤要点.5.11.6 事故处理原则分别说明在可能发生的事故中所采取的紧急处理方法与步骤要点.5.11.7 催化剂装卸说明催化剂装填步骤与要点.说明催化剂卸载步骤与要点.5.11.8 采样分别说明采样地点、正常操作时的频率、采样方法等. 5.11.9 工艺危险因素分析与控制措施说明装置中易燃易爆与有毒害物料的安全和卫生控制指标. 分析装置操作中可能发生的主要危险,提出相应采取的防护原则或方法.对输送危险介质的管道进行分级,并提出技术要求.5.11.1

22、0 环境保护说明正常操作、开停车、检修时的污染源,从工艺角度提出减少污染的控制方法或原则.5.11.11 设备检查与维护 对于装置中的专利设备或专有设备、设施要说明其检查与维护方法.如：检查步骤主要维护点使用的润滑油、液压油等的介质规格要求特殊检修方法和工具检修的安全注意事项与安全措施设备和设施控制系统的调试要求和调试参数5.12 分析化验手册 如果对于原料、产品、捧放物、催化剂、化学品等有必须按照工艺提供者指定的方法、采用的特定仪器进行分析化验,而不能采用国家标准、行业标准、国际通用标准等的分析化验方法的特殊项目应编写分析化验指导手册.分析化验手册要说明分析化验方法名称、标准来源、标准编号、

23、使用的仪器设备与其安装调试方法、操作方法、精度要求等5.13 专利方提供的与工艺设计包PDP相关的服务的范围固定价的工艺设计包应包括由专利方提供的如下服务：5.13.1 与工艺设计包相关的专利商会议专利商应参加如下会议：在专利用户或专利用户的工程承包商的办公地举行的着手编制工艺设计包的会议.在工艺设计包完成之前,在专利商或专利用户的工程承包商的办公地举行的审查工艺设计包的会议.在工艺设计包编制阶段召开的其它会议,审查进度,解决问题,讨论与工艺设计包提交文件有关的其它事情.5.13.2 工艺设计包后的专利方的审查和会议专利方应完成如下的审查： 审查由基础设计承包商对专利方的工艺流程图PFD所作的

24、修改. 在承包商的办公室,审查基础设计承包商的第一版管线和自动控制流程图P&ID. 在第一版P&ID图审查完之后,审查由基础设计承包商或工程承包商对P&ID随后所作的修改. 在专利用户的工程承包商的办公地进行的危险性操作HAZOP审查. 审查基础设计承包商或工程承包商的装置平面布置图. 在工程承包商或专利用户的办公地点与投资方的设计承包商就启动详细设计召开的条件会议. 审查关键设备的图纸和细节. 在基础设计和详细设计、采购、施工阶段,提供咨询服务回答工程承包商提出的有关工艺设计包的问题. 审查专利商在其工艺设计包中规定的为满足考核保证所需审查基础的文件和图表.5.13.3 办公设备在工艺设计包

25、编制阶段,专利方应向专利用户或专利用户的工程承包商提供两间可上锁的办公室,办公室应包括家具, ,可单独上网的调制解调器线.5.14 工艺设计包准备要求5.14.1 专利方同专利用户的工程承包商之间的协调对专利方的工艺设计包准备的监督主要由专利用户或其书面指定的基础设计承包商担任.在工艺设计包的K.O.会议上,专利用户、基础设计承包商以与专利商将讨论和同意与工艺设计包准备有关的事情,包括： 协调/联系程序 完成工作所采用的项目标准 处理/传送供审查用的提交文件 在编制提交文件时要采用的软件/版本专利商可以此作为选项5.14.2 工艺设计包的进度表专利方应每月制定和更新一次进度表,表明每一提交文件

26、的开始日期和完成日期,包括审查和最后确定日期,应标明具有里程碑意义的日子.标明同计划相对应的实际进度.并应汇总问题与问题的解决方案发送给专利用户与专利用户指定的基础设计承包商.5.14.3 提交的供审查的工艺设计包文件专利商进度表中包括了一个在中国举行的工艺审查会议.专利商进度表中应包括如下的应提交的工艺设计包文件按每一类目中所开发的,以供专利用户二份和专利用户的工程承包商四份评阅,提供的审查时间为二周其中包括一周的会晤时间： 工艺描述 工艺流程图 热和物料平衡专利商进度表中应包括如下的应提交的工艺设计包文件按每一类目中所开发的,以供专利用户二份和专利用户的工程承包商四份评阅,提供的审查时间为

27、二周其中包括一周的会晤时间：PID图公用设施汇总 设备数据表 塔,反应器,专利设备,特别设备,和关键设备的规格 排出物和火炬汇总表 操作和维护导则附件6专利商应交付的技术与文件范围6.1 文件交付6.1.1 文件交付内容专利商按附件5的112条规定交付工艺包文件.提交数量：专利商应提供最终版工艺包文件4份硬拷贝+2份电子文档,其中2份硬拷贝+1份电子文档寄给业主,2份硬拷贝+1份电子文档寄给SFCE.电子文档要求：同一文件应提供PDF版本和可编辑原始文件两种版本.6.1.2 文件中所用的语言和单位文件与图纸上的度量单位应遵循附件2的规定.文件中所用的符号、图例和表格将采用专利商标准惯例.交谈与

28、/或通信用中文或英文信函使用中文或英文专利商准备的技术文件和图纸用中文或英文供专利商审查或确认的专利用户文件与图纸用英文.专利商提交的全部技术文件要用英文标识,例如工艺设计包或 供批准等,每批文件要带详细清单.双方供中间审查与确认的文件均可以是电子文档.6.2 文件交付进度6.2.1 工艺包编制进度计划专利商在开工会应提供工艺包编制的详细进度计划,并且每个月末专利商应给业主与基础设计承包商提供月进度报告.6.2.2 里程碑项目进度表的开始时间点是开工会完成之后,合同装置的里程碑列在下表中.表6-1 合同装置的里程碑表序号活动内容KOM之后时间1PDP开工会2工艺方案审查会3PDP审查会4交付已

29、审查的PDP文件5操作和分析手册6基础设计审查会7详细设计P&ID审查会8详细设计审查会9HAZOP会议6.3 通信地址6.3.1 专利商地址地 址：经办人: 电 话: 传 真:E-mail: 6.3.2 专利用户地址6.3.3 专利用户基础工程设计承包商附件7由专利商提供的工程服务范围7.1 详细工程设计文件审查专利用户将为合同装置提供2份的详细设计文件,供专利商审查是否符合其PDP.收到专利用户详细设计文件三周内,专利商将返回一份带有专利商审查意见的文件.供专利商审查的文件如下：（1） 工艺流程图（2） 工艺与公用工程的PID图（3） 设备清单（4） 关键设备图纸与详细资料（5） 装置总图

30、和设备布置图（6） 所有塔的制造图（7） 主要换热器的制造图（8） 工艺装置3D模型（9） 主要仪表设备数据表（10） 联锁逻辑图（11） 复杂控制回路图（12） 关键设备与成套包设备请购文件还需专利商审查的项目在开工会上讨论.上面所列的所有须审查的项目均包括在报价中作为专利商总部办公室建议在专利用户办公室召开最终详细设计审查会.详细资料见附件12.7.2 基础工程设计FEED和EPC阶段的顾问服务如果专利用户需要提供基础工程设计和详细工程设计阶段、EPC承包商设计、采购和施工阶段的PDP的顾问服务,专利商将派遣合适的人员.派遣条件将在商务合同中确定.7.3 基础工程设计审查业主将提供基础工程

31、设计包的部分文件供专利商审查,审查内容将在开工会上确定.7.4 HAZOP审查专利商将派遣工程参加在工业主或设计承包商办公室进行的HAZOP审查会,并协助业主与设计承包商完成HAZOP审查.附件8由专利商提供的专利用户技术人员培训范围对专利用户人员的技术培训是一项重要的技术服务,以确保新装置的有效开车和顺利运行.培训包括学习工艺基本理论和装置控制的课堂培训,然后在装置现场得到一些实际操作技能,以与专利商认为专利用户应知应会的所有内容.技术培训可以分成两个部分： 在专利商办公室的课堂培训和在专利商装置的现场培训. 在专利用户装置直接进行课堂培训和实际操作培训.8.1 在专利商办公室的培训在技术提

32、供方办公室进行2周的技术培训,包括课堂培训和装置的参观.专利用户将派遣最多15名技术人员,包括1名翻译.课堂培训内容： 低温甲醇洗工艺的基本原理 操作变量对装置操作的影响 产品不合格的主要原因与应对措施 特殊的控制回路 开停车程序,包括事故停车 特殊的维护程序8.2 在专利用户现场的培训在专利用户现场的培训将由专利商负责开车顾问服务的工艺工程师完成.以下的时间表根据实际情况,要么各班组单独进行要么2、3个班组合并到一起进行培训. 课堂培训：23次4小时上午还是下午,要根据开车实际情况而定 现场培训：23次4小时上午还是下午,要根据开车实际情况而定.课堂培训后在装置现场展示理论课成果,通过操作人

33、员提问进行解答来解决实际问题.在开车期间总有机会挤出一些时间为每个班讲课.实践证明在自己装置中边干边学是最有效和最灵活的学习方法,使操作人员熟悉低温甲醇洗工艺技术和装置操作.附件9专利商提供的现场技术服务范围专利商将提供以下技术服务：现场安装检查、试车和性能考核的技术服务9.1 专利商服务范围（1） 开车前的安装检验关键设备与内件的安装关键管线系统安全设备（2） 最初的开车监督包括以下内容装置实际开车时的顾问服务性能测试时的顾问服务专利用户人员的培训9.2 专利商人员的派遣合同装置安装检验、培训、试车和性能测试顾问服务人员的预期人数见下列表1. 专利用户完成合同装置安装之前,根据现场实际情况决

34、定专利商派遣顾问服务的专业和实际人数.开车期间专利商人员的停留可中断一次.例如在开车和性能测试之间可中断一次.如果需要可以中断多次. 如果试车和测试所需时间超出下表中规定的时间,专利用户至少要提前2周期满2周之前通知专利商延长派遣人员的停留时间.表9-1 安装检验、培训、开车和性能考核人员的派遣人员人数现场服务时间人.天安装检验员1以上开车顾问1以上总计9.3 其它服务专利商通过其指定的服务人员提供各种开车后服务与技术支持,例如：协助优化故障排除-事故停车时的操作处理改造研究脱瓶颈研究备品备件采购如果专利用户想确认装置符合详细设计要求,并且施工建设无误而要求专利商派出工艺、配管、容器与仪表工程

35、师来现场检验的话,亦需提供此检验服务.如果专利用户要求,专利商在开车后亦提供额外的操作培训,由高水平的工艺专家和开工工程师施教,培训也可涉与装置维护方面的培训和建议.附件10专有设备的范围列出专利商的专有设备或专利设备清单、主要规格、报价.附件11需要专利商参加的范围专利用户需要专利商参加的会议名称、地点和人工时如下： PDP开工会中国10人天仅指会议工艺方案的审查会工艺描述、工艺流程方案、物料与热平衡、公用工程配置方案专利商办公室15人天仅指会议专利商将协助业主与设计承包商完成这次会议的签证,业主与设计承包商将派遣15人参加这次审查会.业主将自行承担所以业主自己的人员发生的费用如差旅费、食宿

36、等. PDP包的审查会文件的详细范围请参照附件5中国30人天仅指会议 BDEP审查会/工程承包商详细设计审查/HAZOP审查会中国45人天附件12测量体系,规范和标准测量体系详见附件2设计基础中第3章的规定.与本项目相关的国家、地方、行业法令、法规和强制性标准是本项目执行的基础.本项目原则上能够在中国国内完成设计和采购的设备、材料应执行中国国家和行业标准规范,确需在海外进行设计和采购的设备、材料采用国际、国外相应标准规范.建议采用的标准规范简列如下：n 国家、地方、行业法令、法规和强制性标准GB 中华人民共和国强制性国家标准强制性条款和条文GBJ中华人民共和国国家建设标准GB/T中华人民共和国

37、推荐国家标准中华人民共和国机械工业强制标准/T 中华人民共和国机械工业推荐标准RSH 中华人民共和国炼油和石化工业强制标准SHJ中华人民共和国炼油和石化工业建设标准SH/T 中华人民共和国炼油和石化工业推荐标准SY 中华人民共和国油气工业强制性标准SY/T中华人民共和国油气工业推荐标准HG 中华人民共和国化学工业强制性标准HGJ 中华人民共和国化学工业部建设标准HG/T中华人民共和国化学工业推荐标准DL 中华人民共和国电力工业强制性标准DL/T中华人民共和国电力工业推荐强制性标准SDJ中华人民共和国电力工业建设标准YDJ 中华人民共和国电信工业建设标准TJ 中华人民共和国前建设部建设标准JTJ

38、 中华人民共和国通信工业建设标准CECS中国工程建设标准化协会标准YB 中华人民共和国有色金属行业强制性标准YB/T中华人民共和国有色金属行业推荐标准GNJ中华人民共和国公安部标准SHB #集团技术中心标准SHQ#集团企业标准SINOPEC Enterprise StandardSHSG#集团标准n 国际、国外标准、规范ISOIECANSIAPIASMEASTMISAENTEMAEJMAAWSAWWAIEEEBS补充的规范和标准,将在开工会前提交.附件13试车、性能测试与验收在试车直到性能测试期间,专利商公司将委派数名工艺专家支持该项目,人工日为180个工作日 .依照专利许可协议,验收测试协议

39、需要预先草签.协议中将包括验收测试阶段更为详细的事项以与实施验收测试所需的组织管理方法.与专利协议条款相应的任何实施步骤将在PDP包制作阶段得到进一步细化和补充,但这些步骤附属于合同条款.13.1 验收测试专利技术工艺验收测试应采用附件2定义的进料,历时72小时,装置性能应符合此技术附件中的性能保证值.每项测试工作应在技术附件定义的稳定的操作条件下进行.测试期间专利用户负责装置的操作并提供必要的原料、公用工程服务、设备和人员.另外,所有需要的分析应由专利用户遵照PDP包中的采样与分析文件给出的标准来进行.在测试阶段专利商将帮助专利用户进行性能保证值的验证.13.2 前提条件装置应该运行在稳定的

40、工况之下,这种稳定的工况允许在设计范围内进行操作参数的小范围调整,但应按照专利商的工艺专家提出的特别建议而进行.为了获得测试期间的平均数据,应记录每小时的数据资料.如果需要,可以修正部分数据以确保测量数据的正确性.所需数据应该通过安装在装置中的仪器仪表、数据采集系统以与现场采样点获得.仪表的校验程序与采用何种采样技术应由双方共同确定.由专利商和专利用户共同确定测试开始时间.13.3 测试条件装置条件a 装置应该按照良好的工程规范与PDP包要求完成了设计与建设.b 装置所用关键设备见附件1应由授权设备商设计与制造.c 装置没有机械方面的问题.d 机械安装完成后60天内依照专利商工艺专家的建议进行

41、了启动试车.e 装置应该按照专利商提供的资料、培训和建议,由受过培训的操作员遵照PDP规定的设计条件进行操作和运行.f 装置应有充足可用的原料进行测试；并且g 装置应有满足正常运行工况所需的充分而持续的公用工程供应.在装置开车后60天内进行的测试工作中专利商将协助专利用户进行性能保证值的验证.如果没有通过性能测试,专利商将承担合同中所规定的责任.在任何一项测试工作中,专利用户应按照专利商规定的测试步骤进行测量,并将测试结果记录在案,专利商可对测试结果进行检查.如果实际进料量与设计进料量不相同,专利商检查背离情况,在性能测试之前,将修改后的性能保证值告诉专利用户,双方将友好讨论并确定结果.13.4 数据资料的获得所需的数据资料应通过安装在装置中的仪器仪表、数据采集系统与采样接口进行收集,仪表的校验程序与采用何种采样技术应由双方共同确定.为了获得平均数据以与为确保性能保证值所做的数据修正如果需要,应记录下每小时的数据.双方应就PDP包中的测量精度达成一致.每一项性能保证值的采样点、采样分析频次和分析方法都必须在测试前由双方共同协商一致.13.5 测试报告测试报告应该包括所有在合同中确定的性能保证值,另外,报告中还应包括下列数据.（1） 原料进料的成分（2） 每小时的读数（3） 额外的采样与分析数据附件14各种费用的内容、计算方法与承担方这些条款包含在商务合同中
