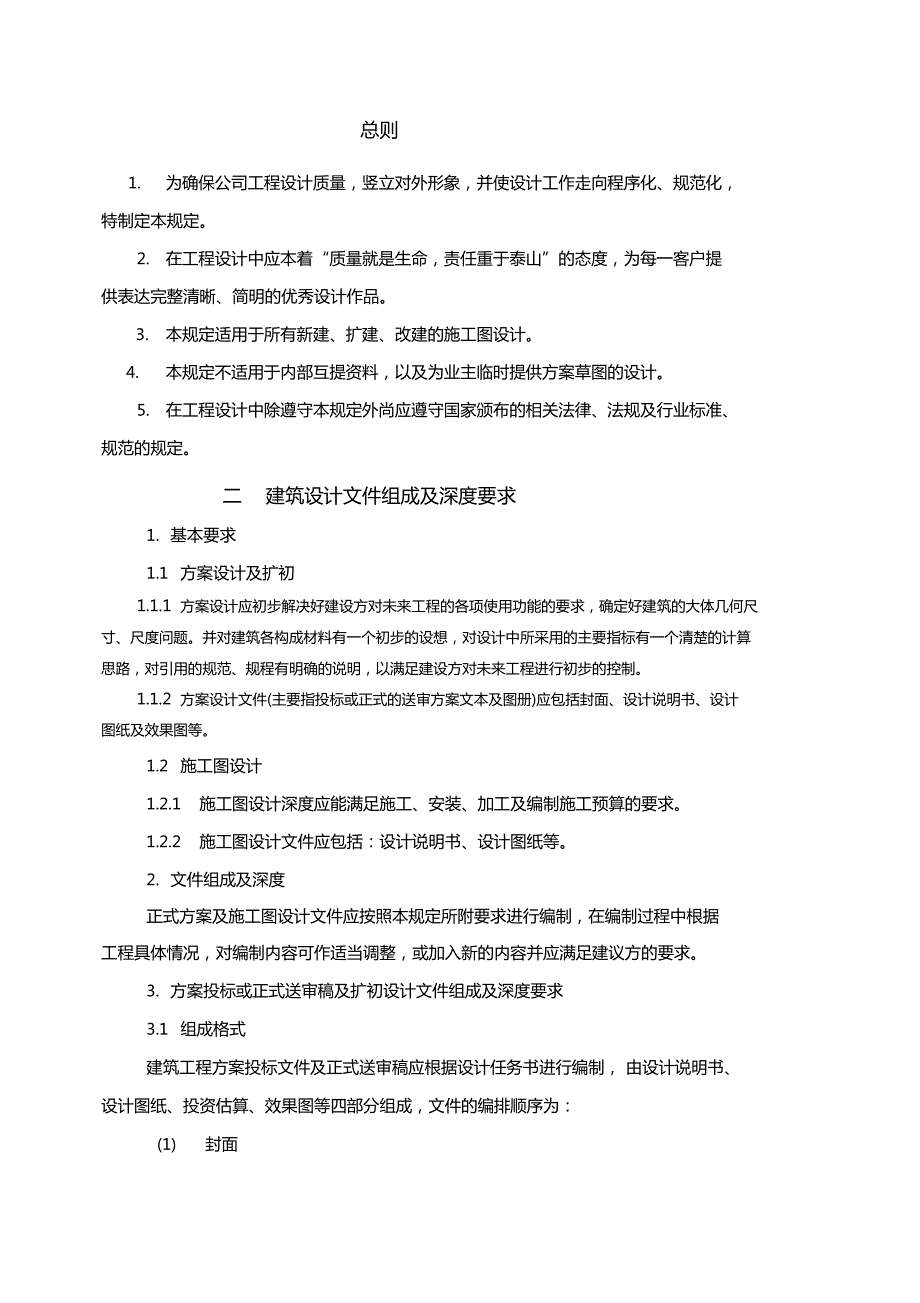

建筑设计技术标准.doc_第1页
第1页 / 共28页

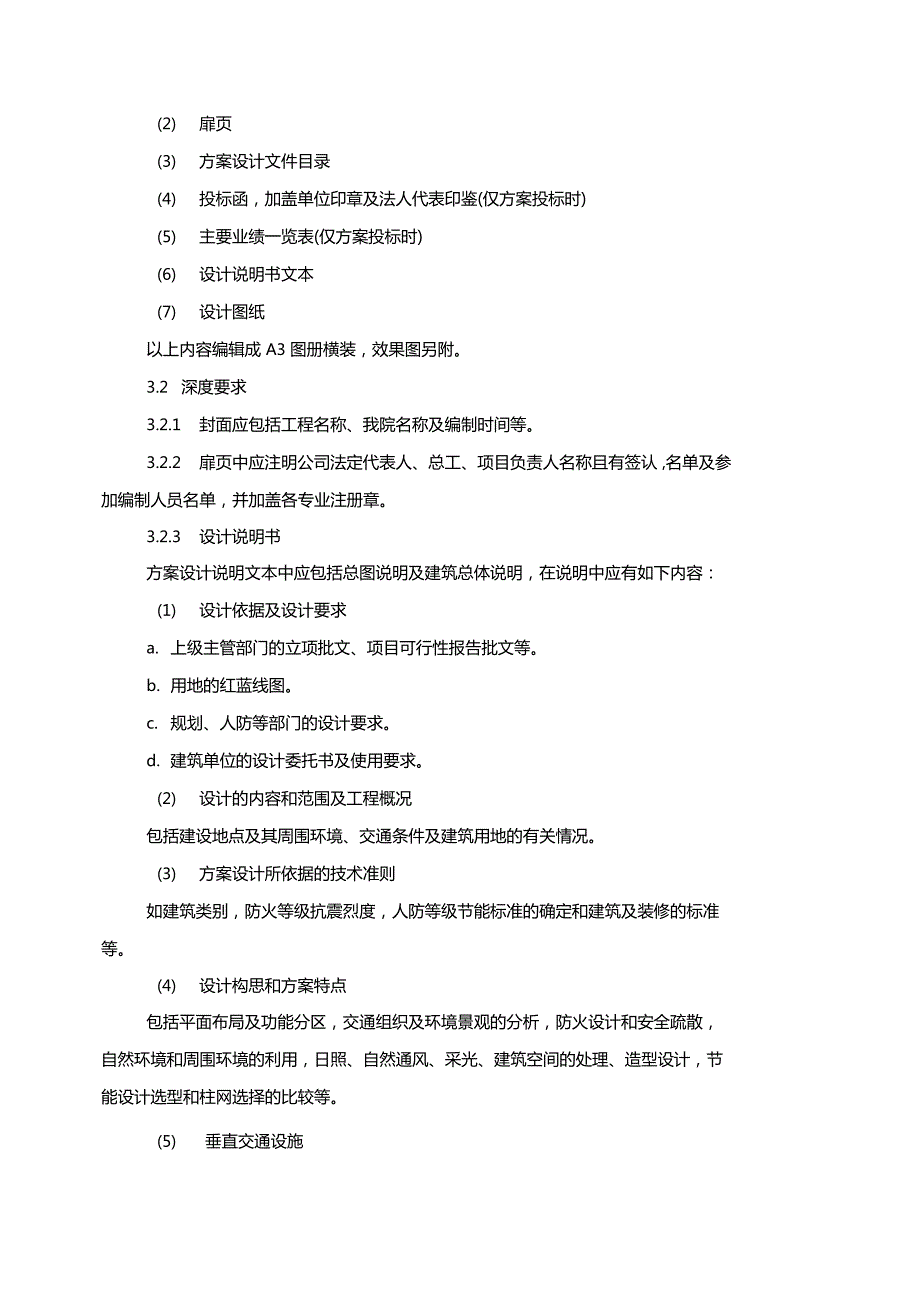

建筑设计技术标准.doc_第2页
第2页 / 共28页

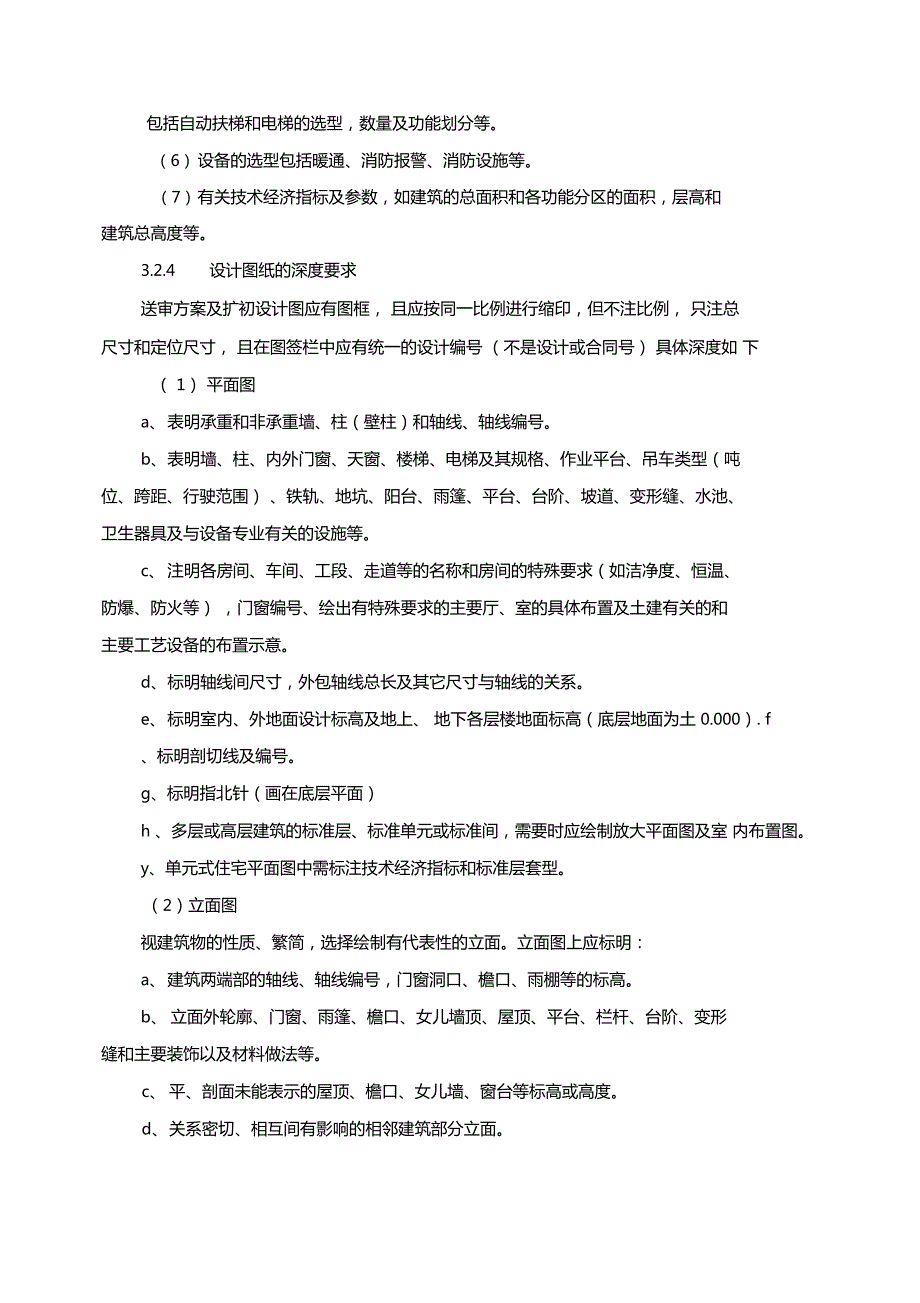

建筑设计技术标准.doc_第3页
第3页 / 共28页
建筑设计技术标准.doc_第4页
第4页 / 共28页
建筑设计技术标准.doc_第5页
第5页 / 共28页
点击查看更多>>
资源描述

1、总则1. 为确保公司工程设计质量,竖立对外形象,并使设计工作走向程序化、规范化, 特制定本规定。2. 在工程设计中应本着“质量就是生命,责任重于泰山”的态度,为每一客户提 供表达完整清晰、简明的优秀设计作品。3. 本规定适用于所有新建、扩建、改建的施工图设计。4. 本规定不适用于内部互提资料,以及为业主临时提供方案草图的设计。5. 在工程设计中除遵守本规定外尚应遵守国家颁布的相关法律、法规及行业标准、 规范的规定。二 建筑设计文件组成及深度要求1. 基本要求1.1 方案设计及扩初1.1.1 方案设计应初步解决好建设方对未来工程的各项使用功能的要求,确定好建筑的大体几何尺 寸、尺度问题。并对建筑

2、各构成材料有一个初步的设想,对设计中所采用的主要指标有一个清楚的计算 思路,对引用的规范、规程有明确的说明,以满足建设方对未来工程进行初步的控制。1.1.2 方案设计文件(主要指投标或正式的送审方案文本及图册)应包括封面、设计说明书、设计 图纸及效果图等。1.2 施工图设计1.2.1 施工图设计深度应能满足施工、安装、加工及编制施工预算的要求。1.2.2 施工图设计文件应包括:设计说明书、设计图纸等。2. 文件组成及深度正式方案及施工图设计文件应按照本规定所附要求进行编制,在编制过程中根据 工程具体情况,对编制内容可作适当调整,或加入新的内容并应满足建议方的要求。3. 方案投标或正式送审稿及扩

3、初设计文件组成及深度要求3.1 组成格式建筑工程方案投标文件及正式送审稿应根据设计任务书进行编制, 由设计说明书、 设计图纸、投资估算、效果图等四部分组成,文件的编排顺序为:(1) 封面(2) 扉页(3) 方案设计文件目录(4) 投标函,加盖单位印章及法人代表印鉴(仅方案投标时)(5) 主要业绩一览表(仅方案投标时)(6) 设计说明书文本(7) 设计图纸以上内容编辑成 A3 图册横装,效果图另附。3.2 深度要求3.2.1 封面应包括工程名称、我院名称及编制时间等。3.2.2 扉页中应注明公司法定代表人、总工、项目负责人名称且有签认 ,名单及参 加编制人员名单,并加盖各专业注册章。3.2.3

4、设计说明书 方案设计说明文本中应包括总图说明及建筑总体说明,在说明中应有如下内容:(1) 设计依据及设计要求a. 上级主管部门的立项批文、项目可行性报告批文等。b. 用地的红蓝线图。c. 规划、人防等部门的设计要求。d. 建筑单位的设计委托书及使用要求。(2) 设计的内容和范围及工程概况 包括建设地点及其周围环境、交通条件及建筑用地的有关情况。(3) 方案设计所依据的技术准则 如建筑类别,防火等级抗震烈度,人防等级节能标准的确定和建筑及装修的标准等。(4) 设计构思和方案特点 包括平面布局及功能分区,交通组织及环境景观的分析,防火设计和安全疏散,自然环境和周围环境的利用,日照、自然通风、采光、

5、建筑空间的处理、造型设计,节 能设计选型和柱网选择的比较等。(5) 垂直交通设施包括自动扶梯和电梯的选型,数量及功能划分等。(6)设备的选型包括暖通、消防报警、消防设施等。(7)有关技术经济指标及参数,如建筑的总面积和各功能分区的面积,层高和 建筑总高度等。3.2.4 设计图纸的深度要求送审方案及扩初设计图应有图框, 且应按同一比例进行缩印,但不注比例, 只注总 尺寸和定位尺寸, 且在图签栏中应有统一的设计编号 (不是设计或合同号) 具体深度如 下( 1) 平面图a、表明承重和非承重墙、柱(壁柱)和轴线、轴线编号。b、表明墙、柱、内外门窗、天窗、楼梯、电梯及其规格、作业平台、吊车类型(吨 位、

6、跨距、行驶范围) 、铁轨、地坑、阳台、雨篷、平台、台阶、坡道、变形缝、水池、 卫生器具及与设备专业有关的设施等。c、注明各房间、车间、工段、走道等的名称和房间的特殊要求(如洁净度、恒温、 防爆、防火等) ,门窗编号、绘出有特殊要求的主要厅、室的具体布置及土建有关的和 主要工艺设备的布置示意。d、标明轴线间尺寸,外包轴线总长及其它尺寸与轴线的关系。e、标明室内、外地面设计标高及地上、 地下各层楼地面标高(底层地面为土 0.000). f 、标明剖切线及编号。g、标明指北针(画在底层平面)h 、多层或高层建筑的标准层、标准单元或标准间,需要时应绘制放大平面图及室 内布置图。y、单元式住宅平面图中需

7、标注技术经济指标和标准层套型。(2)立面图视建筑物的性质、繁简,选择绘制有代表性的立面。立面图上应标明:a、建筑两端部的轴线、轴线编号,门窗洞口、檐口、雨棚等的标高。b、立面外轮廓、门窗、雨篷、檐口、女儿墙顶、屋顶、平台、栏杆、台阶、变形 缝和主要装饰以及材料做法等。c、平、剖面未能表示的屋顶、檐口、女儿墙、窗台等标高或高度。d、关系密切、相互间有影响的相邻建筑部分立面。(3) 剖面图 剖面应剖在层高、层数不同、内外空间比较复杂的部位。一般应绘出:a、内、外墙、柱、轴线、轴线编号,内、外门窗、地面、楼板、屋顶、檐口、女 儿墙、出屋顶烟囱、吊车、吊车梁、吊顶天窗、挡风板、楼梯、电梯、平台、雨蓬、

8、阳 台、地沟、地坑、台阶、坡度等。b、标注各层标高和室外地面至建筑檐口或女儿的总高度、各层之间尺寸及其他必 须的尺寸等。4. 施工图设计文件的组成及深度要求4.1 组成格式 施工图设计一般以独立的单体工程为一个设计文件,含有总平面图、建筑、结构、 水、电(强、弱电) 、暖通等专业图纸及概算等内容。4.1.1 图纸编排格式如下(1) 封面:含工程名称,专业名称(分专业装订时)工程设计编号,设计单位 名称、证书号,按 A2 图幅由项目负责人或建筑设计人编写。二级及以上的建筑工程设 计项目分专业附封面装订,二级以下的建筑工程设计项目附封面合订。(2) 各专业按总图、建筑、结构、水、强电、弱电、暖通的

9、专业顺序汇总成册。(3) 各专业内按目录、说明、各层平面图(从下至上的顺序)立面图、剖面图、 放大平面图、详图的顺序编号出图。4.1.2 图面规范的要求(1) 图幅设计图采用四种图纸规格:即 A0#、A1#、A2#、A3,建议采用A1#、A走一个工程不 超过二种图幅,同种规格的图纸加长也算是同一图幅。图纸全部采用横向图框。(2) 绘图比例均严格按各专业国家制图比例标准绘制,平、立、剖面图采用1 : 100比例绘制,总图以1 : 500或1 : 250绘制。(3) 制图字体及尺寸数字图幅中尺寸数字均采用 2.5mm字高,设计说明采用3.5mm字高,图纸标题采用7.0mm 字高,(4) 图签图签统

10、一使用院标准图签, 采用横向图签, 且图签内应将本张图纸内的有关内容全 部表达清楚。4.2 建筑施工图深度的要求4.2.1 建筑施工图 01 页建筑设计说明, 建筑施工图目录, 构造作法, 门窗表等内容一起编成建施 01 出图。(1) 建筑设计说明中应根据不同的项目进行有针对性的解说,其基本内容应包括:a. 工程概况 工程地点的描述、工程规模、工程等级、建筑的使用年限、使用环境、正负零标高的确定等。b. 设计依据工程设计中有关政府部门的批复、 设计中依据的主要国家法律、 法规及有关部门的 行业规范、规程标准。c. 建筑施工注意事项, 在工程施工时预留件的交待, 如关于电梯选型, 玻璃幕墙的 施

11、工问题,二次装修问题及一些建筑细部构造的处理方法等问题。(2) 建筑构造作法表:应根据具体的建筑设计正确的选用标准图集, 对与标准图集做法有少微差异处应在备注中说明,且选用时应注写“参照XXX施工”,对于标准图集中要求设计人确定尺寸及面层的,应在备注中具体确定。(3) 门窗表中,应注明门窗的用料选择,如玻璃的厚度、品名、色彩等,铝合金 的规格、色彩等,玻璃幕墙也应加入到门窗表中。(4 )节能设计专项说明和图表。4.2.2 建筑施工图(1)平面图 一般须有三道尺寸线、轴线号、房间名称、门窗编号、平面大样索引、标准图选用 索引,不同区位的平面标高,室内坡道的方向,及尺寸大于 300 的洞口位置、标

12、高。在 一层平面图中还应有室内外明沟、 暗沟、散水、 坡道、踏步的做法索引, 以及剖切位置、 指北针(主要指与总图方向不一致时)等。在屋项平面图中,应有屋面找坡的分水线、 汇水线、天沟坡度、屋面坡度、屋面面层分格缝等。轴线号不应标在平面图内部,轴线 号单排标注太密时可以部分双排标注。a、承重和非承重墙、柱(壁柱),轴线和轴线编号,内外门窗位置和编号,门的开 启方向,注明房间名称或编号房间的特殊设计要求(如洁净度、恒温、防爆、防火等)b、柱距(开间)、跨度(进深)尺寸、墙身厚度、柱(壁柱)宽、深和与轴线关系 尺寸。c、轴线间尺寸、门窗洞口尺寸,分段尺寸、外包总尺寸。d、变形缝位置尺寸。e、卫生器

13、具、水池、台、橱、柜、隔断等位置。f 、电梯(并注明规格) 、楼梯位置和楼梯上下方向示意及主要尺寸。g、地下室、地沟、地坑、必要的机座、各种平台、夹层、人孔、墙上予留洞、重 要设备位置尺寸与标高等。h、铁轨位置,轨距和轴线关系尺寸,吊车类型、吨位、跨距、行驶范围、吊车梯 位置等。i 、阳台、雨篷、台阶、坡道、散水、明沟、通气竖道、管线竖井、烟囱、垃圾道、 消防梯、雨水管位置及尺寸。j 、室内外地面标高、楼层标高(底层地面为 0.000 )。k 、剖切线及编号(一般只注在底层平面) 。l 、有关平面节点详图或详图索引导。m指北针(画在底层平面)。0、平面图尺寸和轴线,如系对称平面可省略重复部分的

14、分尺寸,楼层平面除开间 跨度等主要尺寸及轴线编号外。与底层相同的尺寸可省略。楼层标准层可共用一平面, 但需注明层次范围及标高。p、根据工程性质及复杂程度,应绘制复杂部分的局部放大平面图。q、建筑平面较长较大时, 可分区绘制,但须在各分区底层平面上绘出组合示意图,并明显表示出分区编号r 、屋面平面可缩小比例绘制,一般内容有:墙、檐口、天沟、坡度、坡向、雨水 口、屋脊(分水线) 、变形缝、楼梯间、水箱间、电梯间、天窗及天窗挡风板、屋面上 人孔、检修梯、室外消防楼梯及其他构筑物,详图索引导、标高等。S、平面图的名称按从下到上的次序, 以阿拉伯数字表示。女口:“地下2层平面图”, “2层平面图”,“5

15、10层平面图”,“6层夹层平面图” ,等,不应采用“标准层平面图” , “杂物间平面图” ,“复式下(上)层平面图”等不规范的表示方法。(2)立面图在立面图中应有室外标高, 0.00 标高,门窗洞上、下口标高,檐口、女儿墙标 高,屋脊标高, 突出墙的构件控制标高, 水落管位置及立面装饰分格缝的做法及外墙面 材选用,重点装饰部位应有详图。各个方面的立面应绘全, 但差异小、 不难推定的立面可省略。 内部院落的局部立面, 可有相关剖面图上表示,如剖面图未能表示完全时,则需单独绘出。a 、建筑物两端轴线编号。b、女儿墙顶、檐口、柱、变形缝、室外楼梯和消防梯、阳台、栏杆、台阶、坡道、花台、雨篷、线条、烟

16、囱、勒脚、门窗、洞口、门头、雨水管、其他装饰构件和粉刷分 格线示意等;外墙的留洞应注尺寸与标高(宽x高x深及关系尺寸)。c、在平面图表示不出的窗编号,应在立面图上标注,平、剖面未能表示出来的屋 顶、檐口、女儿墙、窗台等标高或高度,应在立面图上分别注明。d、各部分构造、装饰节点详图索引,用料名称或符号。e、b 款中的构件和立面做法,当在平、剖面图上无法或难以标注尺寸和标高时, 应在立面图上补充标注。(3)剖面图 应有三道尺寸、室内外标高、楼梯剖面图中梯段的水平垂直尺寸,扶手、栏杆做 法、屋面、地面、楼面的基本图例示意。剖视位置应选在层高不同、层数不同、内外空间比较复杂,最有代表性的部位。建 筑空

17、间局部不同处,可绘制局部剖面。a、墙、柱、轴线、轴线编号。b、室外地面、底层地(梯)面、地坑、地沟、机座、各层楼板、吊顶、屋架、屋 顶、出屋顶烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、吊车、吊车梁、走 道板、梁、铁轨、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口、墙裙、雨水管 及其它装修等可见的内容。c 、高度尺寸外部尺寸:门、窗、洞口高度、层间高度、总高度。 内部尺寸:地坑深度、隔断、洞口、平台、吊顶等。d 、标高底层地面标高( 0.000 ),以上各层楼面、楼梯、平台标高、屋面板、屋面檐口、 女儿墙顶、烟囱顶标高,高出屋面的水箱间、楼梯间、机房顶部标高,室外地面标高, 底层以下的

18、地下各层标高。e、节点构造详图索引导。(4) 局部平面大样图 在平面图中因比例过小无法表达清楚的地方,应画局部平面大样图,大样图出图比例要大于等于1 : 50,如公共建筑中的卫生间,垂直交通枢纽中心,各设备机房等,在 大样图中应有轴线尺寸、轴号、及各设备安装尺寸、地面坡度等。(5) 详图 在建筑各关键部位如檐口、雨蓬、屋面、外墙重点装饰处及建筑中无法表达清楚的地方,应画详图,各详图的出图比例应大于 1 : 50,详图中应有各细部做法及尺寸,并 应与相对应的建筑主体图的做法一致,且关系需交待得清楚。三 结构设计文件组成及深度要求结构设计分初步设计和施工图设计二阶段:1. 初步设计文件及图纸深度要

19、求1.1 初步设计说明1.1.1 工程概况,应包括以下内容: 建筑物使用性质;建筑物长度、宽度、高度,所处地理位置,结构选型,基础选型。结构安全等级,合理使用年限,建筑物抗震设防烈度。1.1.2 扩初依据:国家有关的设计规范;建设方的设计要求;建筑、水、电、暖等各专业的互提资料;地质初探资料1.1.3 采用新材料,新结构工艺的有关说明;结构设计计算软件名称。1.1.4 荷载取值数据;地质土分层揭示。1.1.5 防火结构材料,如柱、梁、板、隔墙及耐火极限选用说明。1.2 初步计算图纸1.2.1 基础结构布置图:根据地质初探资料选择合理的基础形式。 桩基:桩基定位尺寸,桩型,入土深度,承台,承台截

20、面尺寸及布置位置。 独立柱基:基础底面几何尺寸定位尺寸,基底标高。 筏基:分梁板式筏基和整板筏基;定出梁高和筏板厚度,基底标高,外挑筏板尺寸。 箱基:定出箱基的外围尺寸,内墙分隔位置、内外墙厚、上下底板厚、箱底标高。1.2.2 主要层的结构平面布置。表达内容有:结构布置体系,墙、柱、梁、板布置 方式, 构件截面尺寸。 轴线尺寸, 伸缩缝 、沉降缝 、后浇带, 加强带设置位置和宽度。1.3 结构计算总体信息 主要表达:结构体系信息、柱计算长度信息、折减系数信息、风荷载信息、荷载信 息、整体位移信息、水平力稳定计算信息、层间位移信息、基础沉降等信息,根据不同 的计算软件按要求输入。2. 施工图设计

21、文件图纸及深度要求2.1 结构施工图应包括结构设计说明;基础平面图;各层结构布置图;各层梁配筋 图;现浇板钢筋平面图, 墙、柱尺寸相对轴线位置定位图, 予制板、 圈梁、 过梁布置图。 墙、柱配筋图;小构件及楼梯的配筋图;结构计算书等。2.2 结构设计说明在结构说明中应根据结构的不同形式和工程特点有针对性地进行说明,基本内容如下:2.2.1 工程概况:建筑物的总长度,总宽度,总高度。结构体系;结构安全等级; 结构设计使用年限;建筑抗震等级及设防烈度;基础设计等级;施工控制等级;裂缝控 制等级;砼结构使用环境类别。2.2.2 设计依据:本工程所采用的国家设计规范名称;地方,行业标准名称;岩 土工程

22、勘察报告名称;建设单位设计要求;新材料,新工艺技术标准资料;结构计算软件名称。2.2.3 工程材料:钢材的品种;焊条型号;各部分砼强度等级;砌块、隔墙材料; 砂浆强度等级。2.2.4 荷载取值: 各房间静截、 活载取值; 基本风压; 基本雪压; 荷载折减系数。2.2.5 计算采用软件的名称,版本号,日期。2.2.6 各种构件施工的一般构造做法和措施,砼墙、柱、梁、板、砌体等。2.2.7 施工注意说明:在施工中应注意的有关事项及关键部位施工时,对结构的 安全保障等,以及施工中部分构件的预留,预埋及施工顺序等。2.3 基础平面图2.3.1 基础平面图应绘出房屋的墙柱基础、基础梁。并注明编号、轴线、

23、平面定 位尺寸、不同基础标高、不同大样的剖面位置和序号,场地中现有防空洞、地下管沟等 地下设施的位置、埋深等。2.3.2 若为砖砌无筋扩展基础,用细实线画出基底宽的外轮廓线,砖墙线用中粗 实线,钢筋砼柱涂色。需要放坡时,用虚线表明每步变阶处位置并注明尺寸,在附近画 出基坑底纵截面示意图,标出每步放坡高度和最低处的标高。2.3.3 若为桩基,应表示出桩位平面布置及桩中心与纵横轴线的偏位尺寸,桩直 径及桩编号,承台中心与纵横轴线的偏位尺寸平面尺寸。表达方式为:JZ-XXX2.3.4 基础平面图尺寸的标注:二道尺寸线,第一道为轴线尺寸;第二道为轴线 总尺寸, 轴线号要连续标注。 其余尺寸用局部分尺寸

24、表示, 相同的基础可只注一个平面 尺寸,其余的只注编号。2.3.5 筏基:应表示深度,不同区格板厚,周边悬挑尺寸,地板上的沟、坑位置 和尺寸。2.3.6 平面图均采用 1:100 比例,对大型工程可以采用 1:150 比例,或者分区绘 制。2.4 基础详图:2.4.1 比例:一般采用 1:20 1:50 。2.4.2 条形基础应绘出基础剖面详图;现浇钢筋混凝土柱独立基础和杯形基础应 绘出基础平面和剖面详图。 基础剖面详图:绘出垫层、大放脚、地圈梁、钢筋混凝土配筋基础等的剖面;标注轴线;注竖向分尺寸和总尺寸;横向基础宽度(不包括垫层加宽尺寸)和其他细部 尺寸;标注基底标高(钢筋混凝土基础注在垫层

25、面上)、地面标高;注明圈梁配筋;注防潮层(头一个剖面注明防潮层及其作法,其余只注防潮层名称);绘出垫层和砖材料图例;大放脚垫层注明材料名称(如C10混凝土等)。 独立柱基剖面应注明伸出钢筋的编号、直径、数量。 基础平面详图必须注明基础各阶的平面尺寸、轴线,配筋基础应局部绘出配筋图、注明钢筋编号、直径和根数、箍筋直径和间距。 对形状简单、规则的条形基础、杯形基础和独立柱基,在方便施工的前提下,可以用列表的方法绘制,以适当简化图纸。243 桩基:应绘出墙下承台梁或承台的剖面图;柱下承台平面及剖面详图;桩详图,承台平面图应绘出桩的位置和与承台的关系尺寸、剖面图应绘出桩插入承台的构造。其余应表示的内容

26、同前述桩基平面及剖面详图。244 筏基和箱基:筏基按现浇板详图的方法表示, 还应绘出筏基上墙柱的位置, 较复杂的应分别绘制模板图、板配筋图、梁图、节点详图等。箱形基础除绘制底板模板 配筋图以外,还要绘出钢筋混凝土墙的平面、剖面、立面及其配筋。当预埋件、预留孔 洞情况复杂时,应绘出墙的模板图。2.4.5 设备基础平面图应绘出预留孔或预埋螺栓,标注孔的大小和孔深及其定位 尺寸,预埋螺栓的直径、总长、露头及丝扣长度,基础底面、顶面、地面的标高,以及 有关尺寸标注等。2.5 各层柱平面位置图及配筋图:2.5.1 柱平面位置图应有柱编号、对纵横轴线的偏位尺寸、柱标高,对不同层的 柱变截面可以多层平面图表

27、示,变化简单的也可在一张图上表示;表示方法为:Zxx 500 x 500 (XQ XX)400 x 400 (XX XX)2.5.2 柱注轴线号及轴线二二道尺寸,柱配筋图可以用表格形式表达,也可用平法 表达。2.6 梁配筋平面图2.6.1 采用平法画图表示方法, 画图依据为 03G101-1 。梁的外廊线以楼板往下看 为准,可见部分用细实线,不可见部分用细虚线表示,原位标注和集中标注要清晰、字 不重叠。2.6.2 梁平面配筋图中无板部分应以洞口形式表示,楼梯间要表示梯梁位置及梯 段示意,平面柱涂色,下层柱截面大于上层时以虚细线表示。2.6.3 标注轴线号及轴线二道尺寸,标注梁的定位尺寸。2.6

28、4 在同一标高层平面当梁面不同于本层楼面标高时,应原位标注梁面标高。2.7 结构布置图随着梁、 柱平面表示法的应用, 单纯的结构布置平面图大多数只用于砖混结构, 楼 板多以预制空心板为主。2.7.1 预制空心板以单线水平方向注明搁板方向,每开间板的选型、板数。预制 板与柱相交处表示现浇板带。2.7.2 结构平面布置图中,原位标出过梁、构造柱、梁编号。2.8 现浇楼板配筋图2.8.1 现浇楼板配筋图,平面注明每区格板纵、横二方向钢筋、直径、间距。不 同板面标高时均用多处标出。板厚不同的厚度区格以s=xxx表示。板的标高、厚度、等也可采用说明的方式表示;钢筋规格可以采用简化标注,以简化图面。2.

29、8.2 板面筋注明每区格板支座面筋直径、间距,以轴线为中间标出二边长度, 在较大板的四角均设射筋 5-8 根,标注长度。2.8.3 板上开洞均应在平面图上表示,且按要求注明洞口加强筋的布置。2.8.4 当现浇板的坡度、标高、厚度等情况较为复杂时,应在图中绘制板的剖面 并涂色示意,如:坡屋面板。2.9 楼梯详图2.9.1 采用平法画图表示方法,画图依据为03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图 ( 现浇混凝土板式楼梯 ) 。2.9.2 楼梯结构图以剖面图、 平面图、 梯板、 梯梁组成。 在剖面图上可标注梯板号、 梯梁号、歇台板号。2.9.2 剖面图均以细实线表示,标注梯

30、段水平投影尺寸和垂直高度(以踏步高或 宽与步数的乘积表示) 。注明歇台宽度其与轴线的关系尺寸。注明各楼层和歇台的标高3. 结构计算3.1 建筑结构计算以中国建筑科学研究院建筑工程软件研究所的PKPM系列软件为主;另根据项目情况购买其它软件作为对比计算软件。3.2 对计算软件未能考虑的有些结构部分和构件必须依靠手算,如:地下室侧 壁计算;土压力计算、侧壁配筋;基桩承载力计算,桩底持力层、桩身承载力;钢 筋混凝土墙上集中荷载的局部受压计算;牛腿计算等。3.2 结构计算书分二部分,手写部分、打印部分。手写部分应字迹工整、清楚、整 齐,统一用院计算稿字书写。打印部分应字体大小适中、清晰,字不重叠,所有

31、计算内 容整理后统一打印、装订 A4 册或 A3 册纸。3.2 结构计算书应包括以下内容:3.2.1 工程概况:简单说明本工程的长、宽、高尺寸,基础形式,上部结构形式, 特殊部位结构处理方法等。3.2.2 设计依据:有关的设计规范名称;地质报告资料名称;甲方的有关要求; 计算软件名称,版本,日期。3.2.3 输出有关的计算结果平面图:荷载平面简图(分梁上荷载、楼板荷载) ;配 筋数据平面简图; 框架抽榀时的荷载、 弯矩、剪力包络图, 对转换梁层提供弯矩包络图、 剪力图。3.2.4 结构有关数据输出包括: 结构重要性系数; 整体最大位移; 层间最大位移; 基础沉降;结构重要性系数;梁支座调幅值系

32、数;跨中弯矩放大系数;抗扭系数;柱最 大轴压比控制值;柱采用单(双)偏压计算方式;施工模拟计算形式等。四 给水排水设计文件组成及深度要求室内给排水施工图应包括给排水施工图 01 页、总平面图、平面图系统图、局部设 施图、详图等。1. 给排水施工图 01 页1.1 图纸目录、设计施工说明、图例、主要使用材料表等内容组成施工图01 页。2. 总平面图2.1 绘出各建筑名称、位置、标高、指北针;全部给排水管网及构筑物的位置(或 坐标)、距离、检查井、化粪池型号及引用详图;对较复杂工程应将给水、排水(雨水、 污水) 总平面布置图分开绘制, 以便分发到各个不同的施工单位 (简单工程可以绘在一 张图上)。

33、给水干管注明管径、管长、敷设的标高,并绘制节点图,注明节点结构、闸 门井尺寸、编号及引用详图(一般工程给水管线可不绘节点图) 。排水干管标注检查井 编号和水流坡向。3. 平面图3.1 绘出与给水排水管道布置有关各层的平面, 内容包括主要轴线编号、 房间名称、 用水点位置,注明各种管道系统编号(或图例) ,绘出给排水管道进出口与轴线位置尺 寸和标高。标出各楼层建筑平面标高 如卫生设备间平面标高有不同时应另加注) 。3.2 复杂部分如泵房、热交换器站、饮水间、卫生间、水箱间等给排水设备及管道较多的地方,当上述平面不能交待清楚时,应绘出局部放大平面图。4. 系统图4.1 按一定比例分别绘出各种给水排

34、水、 消防系统管道系统图, 图中表明管道走向、 管径、仪表及阀门,进出口的(起点、末点)标高、各系统编号、各楼层卫生设备和工 艺用水设备的连接点位置和标高。如各层(或某几层)卫生设备及用水点接管(分支管 段)情况完全相同时,在系统图上可只绘一个有代表性楼层的接管图, 其他各层注明同 该层即可。复杂的连接点应局部放大绘制。 在系统图上, 应注明室内外建筑平面标高差。4.1.1 当屋面雨水采取内排水系统时, 要绘制屋面雨水斗布置图、 雨水立管、 悬吊 管走向、管径、坡度、雨水立管系统图及编号。4.1.2 简单管段在平面上注明管径、坡度、走向、进出水管位置及标高,可不绘系 统图。5. 局部设施5.1

35、 当建筑物内有提升、 调节或小型局部给排水处理设施时, 应绘出其平面、 剖面 及详图,或注明引用的详图、标准图号。6. 详图6.1 凡管道附件、 设备、 仪表及特殊配件需要加工又无标准图可以利用时, 应绘制 详图。6.2 由于给水排水专业内容繁多, 本节所述仅包括常南到的一般给水排水专业的内 容,一项工程的设计文件,应根据设计任务书所确定的 内容,按照本节规定的相应内容的深度要求进行编制。7、消防部分必须严格按消防规范布置。五 电气设计文件组成及深度要求1. 电气施工图应包括电气施工图 01 页,供电总平面图、供电平面、系统图等。1.1 电气施工图 01 页应包括目录、设计施工说明、主要设备材

36、料表及图例。1.2 供电总平面图1.2.1 图纸内容 标出子项名称或编号、层数或标高、地形等高线和用户的照明、电力容量。 画出变、配电站位置、编号,线路走向。架空线路应标明回路编号、档数、导 线型号截面、 电杆、 拉线、重复接地和避雷器等; 电缆线路应标明敷设方式、 回路编号、 电缆型号截面等; 托盘线路应标明线路走向、 托盘托架型号、 安装方法; 路灯、 庭园灯、 草坪灯、投光灯等应标明型号、容量、线路敷设等。 架空线路需绘出杆型表、电缆和托盘线路需绘出管线表。1.2.2 说明内容 电源电压、进线方向、线路结构和敷设方式。 图中未表达清楚的或需作统一说明的部分。 路灯、庭园灯、草坪灯等的控制

37、方式和地点。 重复接地和管道接地装置的阻值、形式、材料和埋置方法。2. 变、配电站2.1 高、低压供配电系统图2.1.1 画单线系统图,注明母线型号及规格。在进、出线右侧近旁标明开关、断路 器、互感器、继电器、电工仪表等型号、规格及参数。2.1.2 系统标注从上至下依次为:开关柜平面位号、开关柜型号、回路编号、设备 容量、计算电流、导线型号及规格、敷设方法、用户名称及二次结线图方案编号。2.2 变、配电站平剖面图2.2.1 按比例画出变压器、开关柜、控制屏、直流电源及信号屏、电容器柜、穿墙 套管、支架等平、剖面布置、安装尺寸等。2.2.2 表示进出线敷设、安装方法,标出进出线编号、方法及线路型

38、号规格。2.2.3 变电站选用标准图时,应注明编号和页次,不需绘制剖面图。3. 继电保护、信号原理图和屏面布置图3.1 绘出继电保护、信号二次原理图, 采用标准图或通用图时应注明索引号和页次。3.2 复杂工程应绘出外部接线图。3.3 绘出操作电源系统图,控制室平面图等。4. 变、配电站照明和接地平面图4.1 绘出照明和接地装置的平面布置,标明设备材料规格、接地装置埋设及阻值要 求等。4.2 索引标准图或安装图的编号、页次。5. 电力5.1 电力平面图5.1.1 图纸内容 画出建筑物门窗、轴线、主要尺寸,注明房间名称、工艺设备编号及容量。 表示配电箱、控制箱、开关设备的平面布置,注明编号及型号规

39、格;两种电源 以上的配电箱应冠以不同符号。 注明干线、 支线, 引上及引下回路编号、 导线型号规格、 保护管径、 敷设方法; 画出线路始终位置(包括控制线路) 。线路在竖井内敷设时应绘出时出方向和排列图。 简单工程不出电力系统图, 应在平面图上注明电源线路的设备容量、 计算电流, 标出低压断路器整定电流或熔丝电流。 配电箱、控制箱及开关设备较多或线路复杂的竖井,应画局部放大图。 索引标准图或安装图编号、页次。5.1.2 说明内容 电源电压,引入方式; 导线选型和敷设方式; 设备安装方式及高度; 保护接地措施。5.2 电力系统图5.2.1 简单工程可不出图, 用单线图绘制, 一般绘至末级配电箱,

40、 标出电源进线总 设备容量、计算电流、配电箱编号、型号及容量;注明开关、熔断器、导线型号规格、 保护管径和敷设方法,对重要负荷应标明用电设备名称等。5.3 安装图5.3.1 包括设备安装图、大样图、非标准件制作图、设备材料表。6. 电气照明6.1 照明平面图6.1.1 图纸内容 画出建筑门窗、轴线、主要尺寸,注明房间名称、主要场所照度标准,绘出配 电箱、灯具、开关、插座、线路等平面布置,标明配电箱、干线及分支线回路编号。 标注线路走向、引入线规格、敷设方式和标高、设备容量计算电流。 复杂工程的照明应画局部平、 剖面图; 多层建筑标准层可用其中一层平面表示。6.1.2 说明内容(参照电力平面图所

41、述)6.2 照明系统图6.2.1 简单工程可不出图的内容和深度同电力系统图, 需计量时应画出电度表, 分 支回路应标明相别。6.3 照明控制图6.3.1 特殊照明绘出控制原理图。6.4 照明安装图6.4.1 照明器及线路安装图(尽量选用标准图,一般不出图) 。7. 自动控制与自动调节7.1 配电系统图、方框图、原理图7.1.1 注明线路电器元件符号、接线端子编号、环节名称,列出设备材料表。7.2 控制、供电、仪表盘面布置图盘外部之间的连线注明编号、去向、线路型号规格、敷设方法等。7.4 控制室平面图7.4.1 包括控制室电气设备及管线敷设平、剖面图。7.5 安装图7.5.1 包括构件安装图及构

42、件大样图。8. 建筑设备电脑管理系统8.1 控制系统图、方框图8.1.1 设备运行管理与控制系统:包括供热、通风及空气调节;给水排水;变、配 站与自备电源等电气设备;照明等(防火与保安系统强弱电部分) 。8.2 中心站控制室平面图8.2.1 绘出主机硬、软件系统、监测、监视记录屏、台等设备平面布置及尺寸。8.3 平面管线图8.3.1 绘出并标注中心站、 区域站、 接口位置, 执行元件等之间连接线路图及其型 号、规格和敷设方法。8.4 电源供应系统图841绘出主电源与备用电源(UPS等系统和平面布置。9. 建筑与构筑物防雷保护9.1 建筑与构筑物防雷顶视与接地平面图9.1.1 图纸内容 小型建筑

43、与构筑物绘顶视平面图,形状复杂的大型建筑宜绘立面图,注明标高 和主要尺寸。 绘出避雷针、 避雷带、 接地线和接地极、 断接卡等的平面位置、 标明材料规格、 相对尺寸等。 利用建筑物与构筑物钢筋混凝土内的钢筋作防雷接闪器, 引下线和接地装置时 应标出连接点、予埋件及敷设形式。 索引标准图编号、页次。9.1.2 说明内容 防雷等级和采取的防雷措施(包括防雷电波侵入) 。 接地装置形式、接地电阻值、接地极材料规格和埋设方法。利用桩基、钢筋混 凝土基础内的钢筋作接地极时,说明应采取的措施10. 弱电10.1 弱电施工图应包括 01 页、平面图、系统图等。10.1.1 弱电施工图 01 页01 页包括目

44、录设计说明、设备材料表及图例。设计说明按各弱电项目分系统叙述 以下内容: 施工时应注意的主要事项。 各弱电项目中的施工要求,建筑物内布线、设备安装等有关要求。 平面布置图、系统图、控制原理图中所采用的有关特殊图形、图例符号(亦可 标注在有关图纸上) 。 各项设备的安装高度及与各专业配合条件的必要说明等 (亦可标注有在关图纸 上)。 各弱电项目主要系统情况概述,联动控制、遥控、遥测、遥讯 等控制方式和控制逻辑关系等说明。 非标准设备等订货说明。 接地保护等其他内容。10.2 设计图纸10.2.1 各弱电项目系统图。10.2.2 各弱电项目控制室设备布置平、剖面图。10.2.3 各弱电项目供电方式

45、图。10.2.4 各弱电项目主要设备配线连接图。10.2.5 电话站中继方式图(小容量电话站不出此图) 。10.2.6 各弱电项目管线敷设平面图。10.2.7 竖井或桥架电缆排列断面或电缆布线图。10.2.8 线路网总平面图(包括管道、架空、直埋线路) 。10.2.9 各设备间端子板外部接线图。各弱电项目有关联动、遥控、遥测等主要控制电气原理图。线路敷设总配线箱、接线端子箱、各楼层或控制室上要接线端子板布置图(中、小型工程可例外)安装大样及非标准部件大样。通信管道建筑图。10.3 计算书(供内部使用)10.3.1 各部分计算书应经校审并签字,作为技术文件归档。六 采暖通风空气调节设计文件组成及

46、深度要求1. 采暖通风施工图 01 页1.1 内容包括目录设计概况、设计说明及施工安装说明、图例、设备表等。1.2 大型复杂工程,采暖和通风、空调可各立首页;简单工程,首页内容少,可 合并在底层平面图上。1.3 设计概况和说明应有暖通空调室内外设计参数;热源、冷源情况;热媒、冷 媒参数;采暖热负荷及耗热量指标,系统总阻力;散热器型号;空调冷、热负荷,系统 形式和控制方法;消声、隔振、防火、防腐、保温;风管、管道等材料选择、安装要求; 系统试压要求等。2. 平面图2.1 绘出建筑轮廓,主要轴线号、轴线尺寸、室内外地面标高、房间名称,底层平 面图右上角绘指北针。2.2 采暖平面绘出散热器位置, 注

47、明片数或长度, 采暖水平干管及立管位置、 编号 管道及阀门、放气、泄水、固定支架、伸缩器、入口装置、减压装置、疏水器、管沟及 检查人孔位置,管道注明干管管径、标高及安装位置。2.3 二层以上的多层建筑,其建筑平面相同的,采暖平面二层至顶层可合用一张图 纸,散热器数量应分层标注。2.4 通风、空调平面用双线绘出风管,单线绘出冷冻水等管道。标注风管及风口尺 寸(圆形风管注管径、矩形风管注宽X高)、风机盘管位置,距墙或轴的尺寸;与风管、风口安装有关的墙体厚度尺寸;各种设备定位尺寸,设备编号、消声器、调节阀、防火 阀、管件、检查口等各种部件位置及详图索引编号;系统编号;气流方向等。3. 通风、空调剖面图3.1 风管或管道交叉复杂的部件应绘剖面图或局部剖面3.2 绘出风管、管道、风口、设备等与建筑梁、
