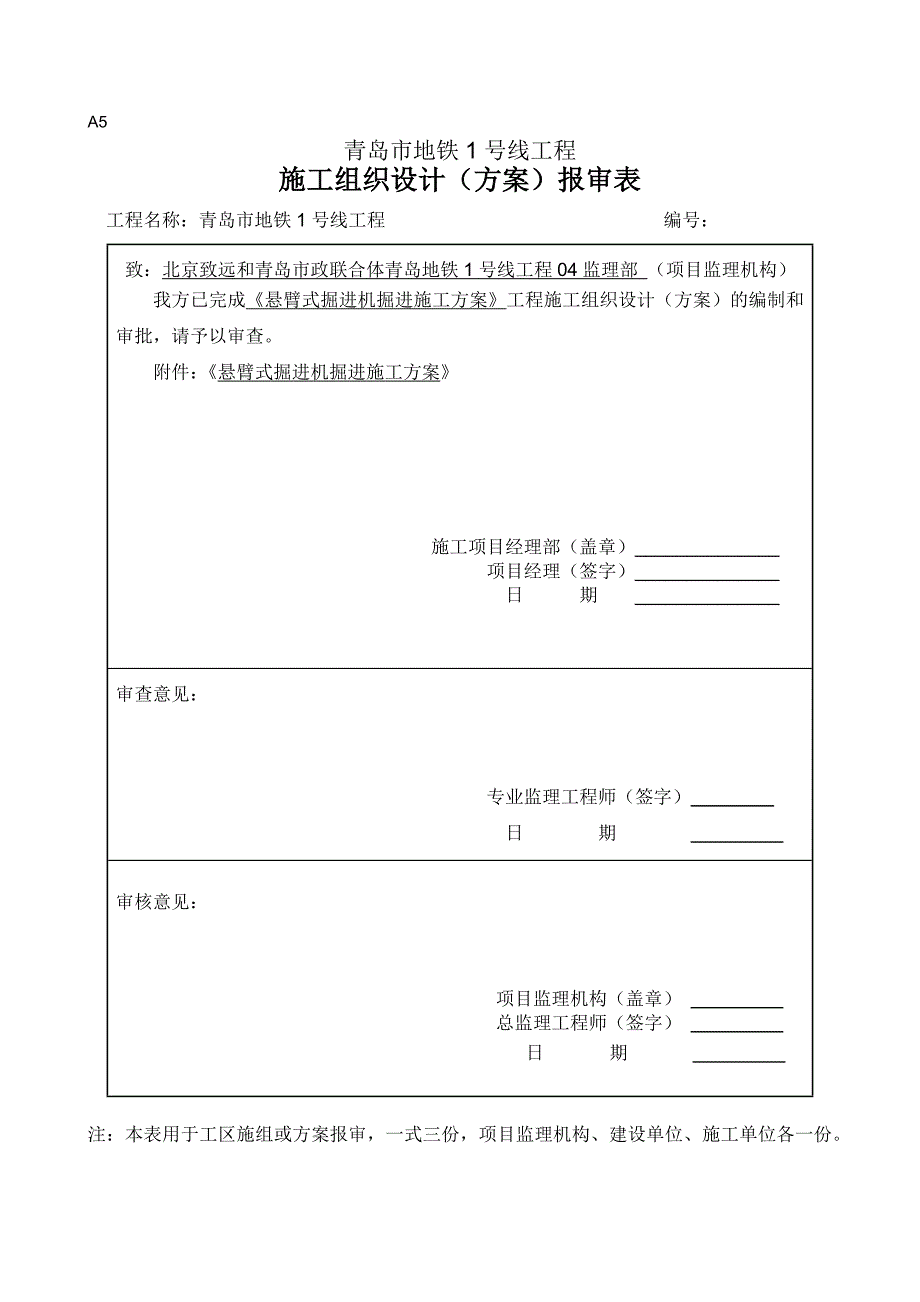

1、A5青岛市地铁1号线工程施工组织设计（方案）报审表 工程名称：青岛市地铁1号线工程 编号：致：北京致远和青岛市政联合体青岛地铁1号线工程04监理部 （项目监理机构） 我方已完成悬臂式掘进机掘进施工方案工程施工组织设计（方案）的编制和审批，请予以审查。附件：悬臂式掘进机掘进施工方案 施工项目经理部（盖章）_ 项目经理（签字）_ 日 期 _审查意见： 专业监理工程师（签字） 日 期 审核意见： 项目监理机构（盖章） 总监理工程师（签字） 日 期 注：本表用于工区施组或方案报审，一式三份，项目监理机构、建设单位、施工单位各一份。青岛地铁1号线土建二标01工区悬臂式掘进机掘进施工方案编制： 审核： 批

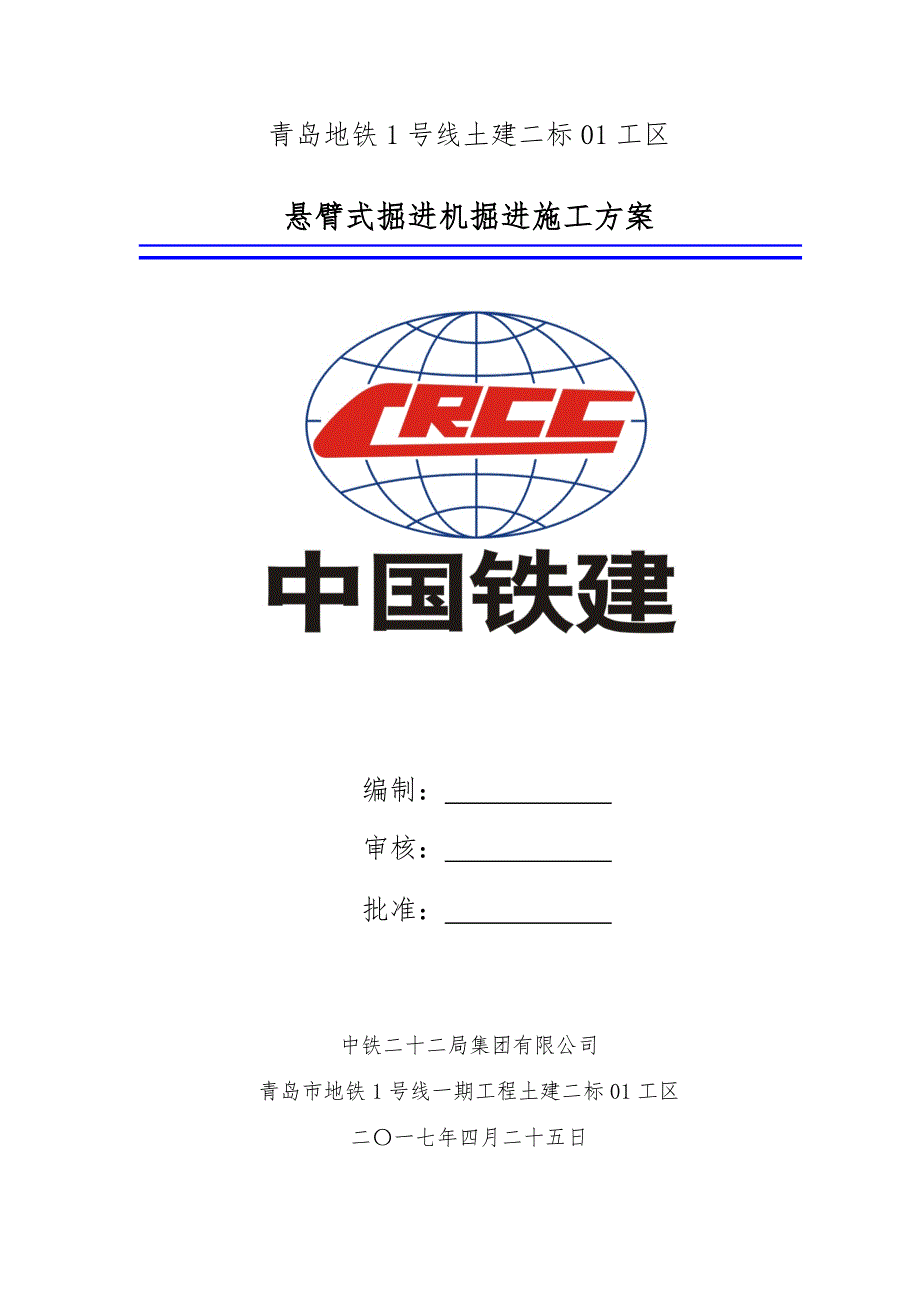

2、准： 中铁二十二局集团有限公司青岛市地铁1号线一期工程土建二标01工区二一七年四月二十五日目 录第一章 工程概况11.1设计概况11.2周边环境及建筑物情况41.3周边管线51.4工程地质及水文地质6第二章 目前施工进展及掘进机选用背景7第三章 悬臂式隧道掘进机施工工艺、方法73.1施工准备73.2 掘进机掘进施工人员、机械配置83.3悬臂式掘进机切割方式83.4 悬臂掘进机出料运输方式103.5 悬臂掘进机施工方案113.6 掘进施工后支护方案12第四章 悬臂式掘进机施工优点及缺陷124.1悬臂式掘进机施工优点124.2悬臂式掘进机施工缺陷13第五章 初期支护145.1钢格栅制作与安装145

3、2锁脚锚杆施工165.3中空注浆锚杆施工165.4喷射砼施工19第六章 质量管理体系及措施226.1质量管理体系226.2关键工序质量保证措施236.2.1质量控制和保证措施236.2.2关键工序质量保证措施266.2.3成品保护措施296.2.4质量缺陷控制措施30第七章 安全管理体系及保护措施327.1安全保证体系327.1.1安全组织机构327.1.2建立健全安全生产责任制337.1.3安全教育与培训377.1.4安全检查制度377.2安全保证措施387.2.1开挖安全技术措施387.2.2开挖支护安全措施387.2.3土方吊运与运输安全措施387.2.4施工机械安全控制措施397.2

4、5高处作业安全技术措施407.2.6施工用电安全技术措施40第八章 风险分析及应急预案428.1应急指挥机构成员职责及分工428.1.1项目应急指挥领导小组428.1.2应急指挥指挥人员职责428.1.3装备和通讯联系方式438.1.4救援物资的准备448.1.5事故处置448.2开挖过程施工风险目标确定及对策458.2.1地面建（构）筑物沉降变形458.2.2临时停电468.2.3消防478.2.4高处坠落事故478.2.5拱顶掉块、片帮、塌方事故488.3事故调查分析和编写事故调查报告4941第一章 工程概况1.1设计概况贵州路站为明暗结合车站，团岛二路南侧和明月峡路东侧规划地块内采用明

5、挖法施工，团岛二路和贵州路下方采用暗挖法施工。贵州路站平面位置如图2-1所示。车站起点里程为K31+713.8，终点里程为K31+854.0，明暗挖分界里程为K31+778.1，车站全长146.8m，有效站台长120m，有效站台宽11m。暗挖段长86.8m，宽18.5m。车站范围地势相对平坦，拱顶埋深约6.247.09m，总体呈西底东高，高差0.85m，地面标高约7.358.15m，暗挖段采用先隧后站法施工。图2-1 贵州路站平面位置图车站暗挖段为单拱直墙复合式衬砌结构，根据断面尺寸分为ZA型断面、ZB型断面，见表2.1所示。ZA型断面宽19.5m，高16m，断面衬砌形式如图2-2所示。ZB型

6、断面宽19.7m，高16m，断面衬砌形式如图2-3所示。表2.1 车站主体情况一览表序号断面里程长度（m）围岩分级1ZAK31+713.8 K31+847.068.9级2ZBK31+847.0 K31+854.017.8级图2-2 主体ZA型断面衬砌结构图ZA型断面长68.9m，拱部采用双侧壁导坑台阶法开挖支护，下部TBM掘进过站后台阶法开挖支护，详细参数见下表2.2。表2.2 主体ZA型断面支护参数项目材料及规格结构尺寸备注超前管棚127、L=20m环间距300mm洞口20m超前小导管423.5,L=4m环间距300mm拱部60双排钢筋网8,200200mm拱双层、侧墙单层格栅钢架25、14

7、钢筋拱部设置，纵间距500mm型钢钢架I18型钢拱部设置，纵间距500mm临时支撑22型钢拱部设置，纵间距500mm边墙锚杆25中空注浆锚杆边墙设置，1.5m1.5mL=4m，右侧边墙上部3根7m喷射混凝土C25喷射混凝土拱部双层350mm、200mm侧墙100mm，仰拱150mm图2-3 主体ZB型断面衬砌结构图ZB型断面长17.8m，拱部采用双侧壁导坑台阶法开挖支护，下部TBM掘进过站后台阶法开挖支护，详细参数见下表2.3。表2.3 主体ZB型断面支护参数项目材料及规格结构尺寸备注超前小导管423.5,L=4m环间距300mm拱部60双排钢筋网8,200200mm拱双层、侧墙单层格栅钢架2

8、5、14钢筋拱部设置，纵间距500mm型钢钢架I18型钢拱部设置，纵间距500mm临时支撑22型钢拱部设置，纵间距500mm边墙锚杆25中空注浆锚杆边墙设置，1.5m1.5mL=4m，右侧边墙上部3根7m喷射混凝土C25喷射混凝土拱部双层350mm、200mm侧墙100mm，仰拱150mm1.2周边环境及建筑物情况1、周边构筑物暗挖段拱顶上方为团岛二路和贵州路，南侧为双星金色海岸小区，与暗挖段结构净距59m；北侧为神龙大厦和海关宿舍，神龙大厦及海关宿舍建于上世纪80年代，框筒结构，箱型基础，2层地下室，与暗挖段结构净距15.4m、30.4m。东侧为一住宅楼，建于上世纪90年代，地上7层砖混结构

9、砼桩基结合毛石基础，距暗挖段结构外皮水平距离15.5m，暗挖段主体与车站周边位置关系如图2-4、2-5所示。图2-4 暗挖段主体与车站周边位置关系平面图图2-5 暗挖段主体与车站周边位置关系航拍图1.3周边管线根据管线资料和现场调查，暗挖段拱顶范围内的地下管线较密集，地下市政管线分布于团岛二路和贵州路上方，管线走向与现状道路平行。按距基坑距离，从近到远，团岛二路依次分布有DN200燃气铸铁管、DN300给水铸铁管、DN300污水PVC管和DN800雨水砼管，贵州路依次分布有DN500给水水铸铁、DN400污水瓷管、DN600中水PE管。车站暗挖段主体周边主要管线见附图1以及表2.4。 表2.

10、4 车站暗挖段主体周边主要管线表序号 管线名称 规格 材质 数量 位 置 埋深与拱顶垂直距离1 燃气管200铸铁1团岛二路3.04m4.46 m2 上水管500铸铁1团岛二路2.62m4.88m3 污水管300Pvc1团岛二路4.62m2.88m4 雨水管800砼1团岛二路3.92m3.58m5 中水管600PE管1贵州路2.57m4.93m6 污水管400次管1贵州路3.47m4.03m7 给水管400铸铁1贵州路1.82m5.68m3、地面交通贵州路为双向四车道，南行3车道，北行1条公交专用车道；团岛二路为双向四车道，海底隧道出口东行2车道，地上东行及西行各1车道，团岛二路是黄岛通往青岛的

11、一个海底隧道出口，车流量较大。1.4工程地质及水文地质暗挖段站址处地貌类型属剥蚀残丘：场地地势较为平坦，地形起伏不大，地面标高7.358.15米，自西向东逐渐增高。暗挖段拱顶埋深约6.247.09m，拱部杂填土厚度为1.404.80m，其余部分为中风化花岗岩，局部位置为强风化煌斑岩，拱顶围岩整体自稳性较差。暗挖段主体结构洞身岩体为中风化花岗岩及微风化花岗岩，局部夹有煌斑岩岩脉，节理裂隙受区域性断裂构造控制，通过钻孔岩芯揭示，节理结构面一般较平直，紧闭闭合，少量微张并有充填物，多为高角度节理，倾角一般为6085，岩体基本质量等级级。车站暗挖段该地下水类型主要为基岩裂隙水，稳定水位埋深3.256.

12、37m，水位标高0.483.54m，水位不甚连续，暗挖段地质纵剖图如图2-6所示。图2-6 车站主体暗挖段地质纵剖面第二章 目前施工进展及掘进机选用背景贵州路站暗挖段拱部右侧导洞进洞24m，左侧导洞进洞9m。掘进机选用背景：本站暗挖段经2017年2月16日开始开挖，至2017年4月20日进展缓慢，考虑周边环境比较复杂，爆破施工信访隐患较大，经我部领导慎重研究决定，贵州路站选用EBZ260悬臂式隧道掘进机进行隧道开挖施工，不仅能够加快施工进度，满足业主既定工期目标，还能保证隧道掘进施工中地表建（构）筑物的安全稳定。第三章 悬臂式隧道掘进机施工工艺、方法3.1施工准备1、配套设施准备 因掘进机采用

13、1140KV高压，一台掘进机需架设一台特变（其输出电压为1140KV），准备高压1000KVA箱变及准备相应长度电缆（从箱变至掘进工作处）、风、水管、配套挖掘机及运输车出渣，该准备工作为隧道掘进机施工的前提。2、超前物探配合采用地质超前预报技术，减少或避免施工中可能遇到的诸如塌方、涌水、流砂、涌土等地质灾害。采用地面物探、地质雷达、超前水平钻等超前预报措施将前方岩层地质探明，已保证设备及人员的安全作业。根据本站暗挖段实际开挖围岩揭示，岩石饱和抗压强度Rc最高可达85MPa，根据地层情况选用型号EBZ260的掘进机进行施工，可一次完成隧道断面开挖（不含仰拱部分），左右导洞掘进方量约35立方，中部

14、导洞掘进方量约70立方。3.2 掘进机掘进施工人员、机械配置为保证隧道24小时不间断施工，掘进工班实行两班制，每台板隧道掘进机配套施工人员每班6小时轮流上班，具体人员、机械配置如下：人员配置每班18人，其中包括掘进机操作主副手2人，配合2人，掌子面观察1人，清理渣土3人，电缆转运2人，维修工人1人，电工1人，焊工1人，挖掘机操作手2人，渣土车司机2人，协调指挥1人；机械配置5台，其中掘进机1台，挖掘机2台（因本站暗挖段左右导洞场地狭小，其中1台挖掘机用于临时存渣区平整渣土），渣土运输车2辆。3.3悬臂式掘进机切割方式悬臂掘进机就位后，开始从掌子面底部水平割出一条槽，向前移动掘进机再一次就位，就

15、位后切割头采取自上而下，左右循环切削。在切削同时铲板部耙爪将切削下来的渣装入第一运输机，第一运输机转运至第二运输机，第二运输机直接装入出渣车运出洞外。从底部开挖到拱部完成后，进行第二次修整到准确设计断面。当局部遇有硬岩时（100MPa），可先掘进周边软岩，使大块硬岩坠落，采取改炮方式另行处理，以降低掘进难度及截齿消耗量。悬臂掘进机的切割方式是从扫底开始切割，再按S型或Z型左右循环向上的切割路线逐级切割以上部分。选用右旋截割头截割硬岩，先由右向左从扫底开始截割，再按从左至右、自下往上的方式或从右往左、自上而下逐步进行切割。如遇节理发育较高岩石，则应选择岩石节理方向逐步切割。如下图所示：掘进机切割

16、方式示意图针对不同硬岩的岩石可制定不同的截齿，科学合理的截齿螺纹线排布，确保机器有更好的掘削能力，并具有自洁功能，可根据实际工况条件选择最佳截割头，提高施工效率。当局部再有硬岩时，可以选用小直径切割头，切割力大，破岩能力强，以降低掘进难度及截齿消耗量。掘进机切割头及截齿实物图3.4 悬臂掘进机出料运输方式通过切割头旋转切削，由耙爪、第一运输机实现落渣的装运与转截，第一运输机转运至第二运输机，第二运输机直接装入出渣车运出洞外，或由第二运输机将料渣转运到料车中，运到明挖基坑临时堆渣点。本工程小断面隧道施工中，为改善洞内环境，降低工人劳动强度，经我部研究决定拆除第二运输机，采用挖掘机出渣替代第二运输

17、机功能。采用第二运输机现场图拆除第二运输机后现场图3.5 悬臂掘进机施工方案掘进机施工时掘进机先驶入隧道一头，利用切割部在隧道掌子面进行切削掘进，切削下来的渣土直接由“第一运输机”输送至掘进机后方，再用挖掘机装入运渣车运至明挖段后存入临时堆放点，掘进完成后利用掘进机切割头将初支台车运至掌子面进行初期支护（钢拱架架设、喷射砼）施做，掘进机则后退至不影响后续施工的位置等待下一循环掘进工序。仰拱部分采用挖掘机开挖，整个隧道开挖时实现全机械开挖，不仅对围岩扰动小，也避免对周围建筑物的影响。施工方式如下图所示：掘进机掘进施工示意图悬臂式掘进机在隧道施工中为围岩扰动小，适应能力强，开挖质量高，洞室开挖断面

18、圆顺度高，便于喷砼支护，缩短工期，安全有保障。掘进机掘进施工现场图3.6 掘进施工后支护方案 掘进机在掌子面掘进完成后，支护工班按照设计支护方式进行初期支护的施做，如此循环施工。第四章 悬臂式掘进机施工优点及缺陷4.1悬臂式掘进机施工优点（1）安全性方面1）采用掘进机进行掘进施工，可以提高隧道机械化施工程度及其配套施工技术并降低施工安全风险。 2）掘进机采用切削方式进行掘进，振动小，对围岩扰动极小。3）掘进机开挖功效高，支护能够及早跟进，极大的缩短了开挖面的凌空时间。（2）质量保证方面掘进机施工对围岩扰动较小，提高了下穿雨污水暗渠的安全指数，提高了隧道的开挖质量，洞室开挖断面圆顺度高，便于喷砼

19、支护，同时也提高了初期支护的质量。（3）施工进度方面1）悬臂式掘进机是一种部分断面掘进机，集切削、装渣、转运和自行于一身，可以做到切削、转运同步进行。具有连续掘进、地质适应性强等优点，是理想的冷挖掘进设备。2）悬臂掘进机具有多功能性和机动性，当遇到意外情况，便于及时调整施工方案，而不影响施工进度。3）悬臂式掘进机施工进度由支护工序时间控制，由于开挖断面规范，钢架、网片拼装快捷，喷射砼可节省大量时间。（4）作业环境方面掘进机切割部带有自动喷水及吸尘设备，可节省因切割岩面产生的大量粉尘，良好的净化掘进操作现场的环境。4.2悬臂式掘进机施工缺陷（1）由于掘进机切割头较长，每次掘进时掌子面需预留0.8

20、m的开挖面，以免下次开挖破坏已施做的初支，导致掌子面位置菱空面过大。（2）由于掘进机切割部受自身长度制约，无法满足分台阶掘进施工。（3）由于本车站隧道断面较小，掘进机尺寸相对较大（长宽高：11.73.62m），拱脚加强梁只能拱部开挖到端头后施工。第五章 初期支护5.1钢格栅制作与安装5.1.1钢格栅制作格栅钢架在加工厂制作，格栅钢架的各段之间采用角钢、螺栓连接。格栅钢架加工、安装符合下列要求：钢筋的加工焊接应符合钢筋焊接规定；沿格栅钢架周边轮廓拼装偏差不大于30mm；螺栓孔眼中心间距公差不超过0.5mm；格栅钢架平放时平面翘曲不大于20mm，倾斜度不大于2，格栅钢架任何部位偏离铅垂面不大于50

21、mm；格栅钢架应架设在与隧道轴线垂直的平面内，允许偏差为：横向30mm，纵向50mm，高程30mm，垂直度5；根据设计要求，格栅钢架保护层厚度为40mm，其背后应保证喷射混凝土密实；格栅钢架安设正确后，纵向必须连接牢固。钢筋网在现场加工，加工时，圆盘条冷拉调直并除锈后现场截取编网，点焊成网片，钢筋网片铺设前进行除锈，钢筋网片应与锚杆或其它固定装置连接牢固，网片搭接长度不少于20cm。5.1.2钢格栅安装测量定位土方开挖完毕，初喷混凝土后，即进行格栅钢架的安装，格栅钢架定位采用高程支距法（根据激光指向仪定出控制线，依据控制线量取格栅钢架端头的支距，使其符合设计数值，同时采用水准仪测量格栅钢架的拱

22、顶、拱脚、仰拱底等控制点的高程，调整格栅钢架使其符合设计要求。格栅钢架安装必须保证格栅平面与隧道中心线垂直，格栅的竖向垂直度采用垂球测量，纵向测量采用等距法。在隧道初衬左右墙壁每10m作一处里程标记，架立格栅钢架时，从左右墙壁里程标量取相同的距离。格栅钢架安装钢架与初喷混凝土之间紧贴，调整好格栅钢架位置后，在两榀之间设22纵向连接钢筋，环向间距1000mm，内外间放。相邻两片格栅之间先用螺栓固定，然后将格栅间的连接角钢焊牢。钢筋网连接在格栅钢架及连接筋上，采用焊接固定。钢架拼装质量控制措施拱部格栅钢架根据格栅钢架的中线、激光位置，调整好格栅钢架的脚板水平、中线偏移量、拱顶标高、钢架垂直度及对应

23、的施工里程（同步），边墙与拱部之间钢架连接板之间均以螺栓连接紧密，开挖时拱部钢架不能出现悬空现象。钢架必须在初喷混凝土后立即架设。钢架与土层之间的喷混凝土厚度不小于40mm。为保证格栅钢架置于稳固的地基上，施工中在格栅钢架基脚部位预留0.150.2m原地基；架立格栅钢架时挖槽就位，软弱地段在格栅钢架基脚处设槽钢以增加基底承载力。钢架在安设过程中当钢架和喷层之间有较大间隙时应设骑马垫块，垫块环向间距按1000mm计。连接筋采用22、L=0.5（0.75）m的螺纹钢筋，施工中不得随意截取连接筋，连接筋内外双层布设于钢架外缘主筋内侧和内缘主筋外侧，采用单面焊接连接，焊接长度不小于22cm，并按环向间

24、距1m设置。锁脚锚杆：拱脚处设50锚管，每榀打设2根，L=5m，与水平方向成15打设并与格栅钢架主筋焊接牢固。格栅钢架架立后尽快喷砼作业，并将格栅钢架全部覆盖，使格栅钢架与喷砼共同受力，喷射砼分层进行，每层厚度56cm左右，先从拱脚或墙脚处向上喷射以防止上部喷射料虚掩拱脚（墙脚）不密实，造成强度不够，拱脚（墙脚）失稳。格栅钢架与围岩之间的间隙必须用喷射混凝土填充密实，先喷射格栅钢架与围岩间的空隙，后喷格栅钢架之间的混凝土，格栅钢架应全部被喷射混凝土覆盖，保护层厚度不小于4cm。5.2锁脚锚杆施工锁脚锚杆施工作为本工程控制的重点，按设计要求采用锁脚锚管，锚杆长度按设计文件要求确定，杆体为50钢管

25、与格栅钢筋骨架穿插焊接成一个整体。施工工艺流程为：钻孔清空插入锚管注浆与格栅焊接。锁脚锚管施工采用YT28型凿岩机钻眼施工，用高压风吹净孔内岩屑，然后利用凿岩机将锚管顶入孔眼内，再用注浆机将早强水泥浆注入锚孔内。5.3中空注浆锚杆施工本工程采用25多重防腐注浆锚杆L=4m，间距1.0m1.0m梅花形布置。中空注浆锚杆施工工艺框图：图5.5-1 中空注浆锚杆施工工艺流程图中空注浆锚杆施工方法中空注浆锚杆按照设计图纸要求布设锚杆，利用YT28风钻进行钻孔，成孔后进行清孔。将安装好锚头的中空注浆锚杆插入孔底，安装止浆塞、垫板、螺母，然后连接注浆管，用注浆泵通过尾部向孔内注浆，浆液采用水泥砂浆，注浆

26、压力控制在0.31.0MPa。注浆顺序自下而上逐根进行。注浆后用速凝水泥封孔。对于边墙和俯角下倾的锚孔，锚孔灌浆采用杆体中空孔进浆，锚孔口排气的注浆工艺；锚孔向上倾的部位，锚孔灌浆采用锚孔口进浆，杆体中空孔作排气回浆管的注浆工艺。图5.5-2 中空注浆锚杆示意图施工质量纠正和预防措施按照设计要求布设锚杆，钻孔成孔后进行清孔。将安装好锚头的中空注浆锚杆插入孔底，安装止浆塞、垫板、螺母，然后连接注浆管，用注浆泵通过尾部向孔内注浆，浆液采用水泥砂浆，注浆压力控制在0.31.0MPa。注浆顺序自下而上逐根进行。注浆后将止浆塞塞入钻孔，用速凝水泥封孔。为防止串浆可采取跳打施工，即先施工奇数孔序，再施工偶

27、数孔序。发生串浆后的处理措施：对串浆孔与注浆孔同时注浆，采用分浆器，利用一台注浆泵同时对多根锚杆注浆。发生大量漏浆时，采用以下原则进行处理：采用低压、浓浆、限流、限量、间歇注浆的方法进行灌注或注入其他充填料先堵大通道再采取第一种方法进行处理。涌水处理：在孔口有涌水的注浆孔段，注浆前测量记录涌水压力、涌水量，然后根据涌水情况选用下列综合措施处理。第一，采用较高的压力，自下而上分段注浆。第二，采用浓浆进行屏浆124h后再闭浆，并待凝。第三，采用纯压式注浆。第四，用速凝浆液处理。5.4喷射砼施工本工程隧道初期支护采用C25湿喷混凝土，湿喷混凝土工艺较干喷混凝土而言是解决了粉尘、回弹的难题，更重要的是

28、提高了喷射混凝土的品质。由于成品混凝土削除了游离状态的水泥颗粒，因此在运输、上料、喷射机喂料过程中基本不产生粉尘，只在喷嘴处有少量高速气流运动形成粉尘，保护了作业环境。潮喷混凝土的原料配比计量是靠搅拌机控制和完成，水化作用也是从搅拌机开始，因而水化作用充分，混凝土品质可靠。（1）湿喷砼的原料湿喷砼原料技术要求如下：水泥：采用设计要求标号的普通硅酸盐水泥，使用前做强度复查试验，其性能符合现行的水泥标准；细骨料：中粗砂，细度模数大于2.5，含水率控制在5%7%；粗骨料：粒径5mm15mm的碎石； 水：采用自来水；速凝剂：采用粉状速凝剂，使用前与水泥做相容性试验，与水灰比0.4的净浆试验满足初凝时间

29、小于5min，终凝时间小于10min。（2）喷锚料的拌制采用强制式搅拌机搅拌，定期检验搅拌所用投料计量装置，配置偏差符合规范要求。（3）喷射砼施工 图5.5-3喷射砼施工工艺流程图 1）喷射混凝土作业分段分片进行。喷射作业自下而上，先喷格栅钢架与拱壁间隙部分，后喷两钢架之间部分；2）喷射混凝土分层进行，一次喷射厚度根据喷射部位和设计厚度而定，拱部宜为5cm6cm，边墙为7cm10cm，后喷一层应在先喷一层凝固后进行，若终凝一小时后喷射，应清洗喷层表面；3）喷射时自下而上，即先墙脚后墙顶，先拱脚后拱顶，避免死角，料束呈螺旋旋转轨迹运动，一圈压半圈，纵向按蛇形喷射。4）喷射混凝土终凝2小时后开始洒

30、水养护，洒水次数应以能保证混凝土具有足够的湿润状态为度，养护时间不得少于14天；5）喷射混凝土表面应密实、平整、无裂缝、脱落、漏喷、空鼓、渗漏水等现象，不平整度允许偏差为3cm；（4）喷射砼质量控制严格控制混凝土施工配合比，配合比经试验确定，混凝土各项指标都必须满足设计及规范要求，混凝土拌合用料称量精度必须符合规范要求；严格控制原材料的质量，原材料的各项指标都必须满足要求；喷射混凝土施工中确定合理的风压，保证喷料均匀、连续。同时加强对设备的保养，保证其工作性能；喷射作业由有经验、技术熟练的喷射手操作，保证喷射混凝土各层之间衔接紧密；喷射混凝土前先按设计要求完成超前小导管、钢筋网、格栅钢架的安装

31、工作；喷射混凝土由专人喷水养护，以减少因水化热引起的开裂，发现裂纹用红油漆作标记，进行观察和监测，确定其是否继续发展，若在继续发展，找出原因并作处理；坚决实行“四不”制度：即喷射混凝土工序不完，掌子面不前进，喷射混凝土厚度不够不前进，混凝土喷射后发现问题未解决不前进，监测结构表明不安全不前进。以上制度由现场领工员负责执行，责任到人，并在工程施工日志中做好记录以备检查，项目监理负责监督。第六章 质量管理体系及措施6.1质量管理体系实行项目经理终身负责制，由项目总工负责具体技术、质量管理工作，实施全过程质量监控，进行信息化施工。具体见图6.1-1。工程投标项目部组建、合同交底图纸会审、技术交底、施

32、工组织设计、施工方案现场准备开工报告各部门项目监控监理、业主监控、质检站监控资源计划资源控制分部分项工程质量控制分包工程管理物资管理施工机械管理监测装置管理进度管理工作环境管理合同管理产品防护质量控制不合格品控制纠正措施竣工验收保修期管理图6.1-1质量管理体系图成立项目部质量管理领导小组，由项目经理任组长，项目总工任副组长，成员由项目部质检工程师、试验工程师及施工技术负责人组成。项目经理部设专职质检工程师和质检员，施工专业队设专职质量员，负责本项目工程施工各工序的自检及交接检验，保证各道工序的施工作业始终在质检人员的严格监督下进行，兑现本项目质量目标。6.2关键工序质量保证措施从投标到施工到

33、最后竣工交验及保修期管理制定适用于本合同段的质量控制体系，本项目部将严格按照控制体系图进行控制，确保本项目工程质量达标。6.2.1质量控制和保证措施（1）制度保证措施建立质量责任制。经理部、作业队、工区设专职质检员，班组设兼职质量员，明确各级责任。开工前报监理工程师备案。分项施工的现场实行标示牌管理，写明作业内容和质量要求，认真执行三检制度，即：自检、互检、工序交接检验制度，根据合同的规定切实做好隐蔽工程的检查工作。加强现场施工人员质量教育，强化质量意识，开工前技术交底，进行应知应会教育，严格执行规范，严格操作规程，分项工程开工前按合同要求执行先试验再全面铺开的程序。加强质量监控，确保规范规定

34、的检验、抽检频率，现场质检的原始资料真实、准确、可靠，接受质量检查时出示原始资料。监理工程师有指令时，重要的隐蔽工程覆盖前进行摄像或照相并保存现场记录。完善检验手段，根据技术规范的规定配齐检测和试验仪器、仪表，并及时校正确保其精度，根据合同要求加强工地试验室的管理，加强标准计量基础工作和材料检验工作，不违规计量，不合格材料严禁用于本工程。建立质量奖罚制度，对质量事故严肃处理，坚持四不放过：事故原因未查清不放过，当事人没有受到教育不放过，事故责任人未受到处理不放过，没有制订切实可行的预防措施不放过。（2）组织保证措施按质量管理组织机构配齐、配强本项目质量管理的各级机构或部门的工作人员。各级质量管

35、理部门及人员的质量职责明确、内容清楚，形成质量工作人人有责。建立健全各种质量管理的规章制度及制订相关质量标准及操作工艺，并通过质量监督检查工作确保贯彻落实。经常组织员工参观学习“样板工程”，开展工艺操作现场讲解交流，坚持“样板”引路并落到实处。每月发布质量简报，公布本项目工程质量情况，介绍经验，表彰先进，指出不足，鞭策落后。（3）思想教育保证措施在本项目参战员工中，广泛经常开展“责任、市场”质量观教育，使广大员工深刻认识到只有不断建造精品工程，施工企业才能赢得市场，才能生存发展，企业员工才有收入来源，才能不断改善和提高物质和文化生活水平。深入开展全面质量管理教育，围绕“人、机、料、法、环”五大

36、因素研究并实施不断提高工程质量的措施和办法。开工后组织本项目员工学习业主的质量要求和我公司有关质量管理的各种规章制度，统一参战员工的思想并明确创优目标和措施。（4）技术管理保证措施建立并实行以总工程师为首的技术负责制，同时建立各级技术人员的岗位责任制，做到分工明确，责任到人。认真编制切实可行的实施性施工组织计划，并报监理工程师批准实施。同时做好技术交底、测量复核、竣工文件及技术总结工作。严格执行施工规范和质量评定标准，实施质量目标管理，使质量目标层层分解，落实到岗位和个人，建立质量目标奖罚制度。加强施工人员进场前培训工作，必须按要求持证上岗，严禁无证作业。严格执行图纸会审和技术交底制度，施工人

37、员严格按有效的图纸、设计文件、技术交底及有关规范标准和操作规程施工。认真执行隐检、预检制度，加强“三检”制度的落实，未按规定进行隐检、预检、“三检”的工序，不许转入下道工序。坚决执行原材料的进货验证和检验制度，做到不合格的材料不准进场，未经检验合格的材料不准使用。各种测量、试验、计量等器具其精度符合施工生产的需要。（5）施工保证措施施工准备阶段明确质量攻关项目，组建质量QC小组进行质量攻关。设立工地试验室，配备具备资质的试验人员和经过计量检定、满足测试精度和测试范围的仪器设备，以保证施工试验和检测的需要。制定操作工艺标准，以保证工程施工达到标准化作业。施工实施阶段控制源头，把住材料采购关。搞好

38、技术交底，坚持按章操作。严格监督管理，把好试验检验关。大力推广使用新技术、新工艺、新材料、新设备“四新”技术，提高工程质量。施工过程监督及检查建立健全公司、经理部监督检查和作业队、班组自检的质量监督检查制度，强化以质量检查工程师为核心的工程质量监察系统。实行工序质量交检签认制，上道工序经检查验收满足本项目的质量标准并经签认后方可转入下道工序的实施。对混凝土工程等关键工序项目，实行旁站监督。主动配合支持监理工程师的工作，积极征求监理工程师的意见，坚决执行监理工程师决定，共同把好质量关，联合创优。每月一次质量检查活动，并进行评比通报，奖优罚劣。6.2.2关键工序质量保证措施6.2.2.1测量控制措

39、施定期对控网和线路方向、高程进行复测，对本标段各洞口实行联测，并与相邻标段进行校核，确保线路方向、高程与设计相一致。洞内布置双导线，形成闭合导线，利用全站仪、水准仪等测量仪器，精确控制隧道施工。隧道每掘进100m或雨季前后各进行洞内外导线控制点联测一次。利用设计院交接的导线网点做基准点，以三维坐标法，使用全站仪引测复核导线上各点的精确坐标值，使用水准仪从高等级的2 个BM点测定导线上各点的准确高程。水平角的观测正倒镜六个测回中误差2.5，每条复合导线长度须往返观测三次读数，在允许值内取平均值，导线全长闭合差1/30000。高程测量观测精度符合偶然误差2mm，全中误差4mm，往返闭合差8（L/2

40、1/2（L为往返测段路线段长，以km计）。高程采用光学水准仪由洞口水准点引测进洞，用全站仪三角高程进行符合，确认无误后用以控制隧道标高，指导隧道施工。6.2.2.2隧道初期支护质量保证措施(1)原材料质量控制对所有进入施工现场的原材料都必须经过质检部门检查验收，经检验合格后方可使用。(2)构件制作及安装质量控制在构件制作过程中，必须使用经检验合格的原材料，并按图施工，符合设计要求及规范。在构件安装过程中，要严格按照施工顺序进行施工，保证构件一次性安装到位。(3)锚杆制作、安装、检验质量控制杆身必须调直无缺损锚杆长度大于孔深610cm，每根加工长度误差不大于正负1cm。并除去杆体上铁锈、杂质。

41、锚杆孔位置误差不大于正负10cm钻孔后,孔内石粉必须用高压水冲洗干净.钻到设计深度时,若流出的岩粉呈黄色或褐色,或钎头冲击异常时,说明遇到较软弱的岩石或破碎夹层,则变更杆深度与位置.6.2.2.3喷射混凝土质量控制喷射混凝土严格按设计配合比拌合，配合比及搅拌均匀性每班检查不少于2次。喷射前认真检查隧道断面尺寸，对欠挖部分及所有开裂、破碎、出水点等破损的岩石进行清理和处理，清除浮石和虚渣，并用高压水或高压风冲洗岩面。初期支护采用潮喷工艺，选择长期从事喷射作业人员做喷射手；喷射前先清理喷射面，打入喷射厚度标志，按喷射操作要求施工，确保喷射混凝土厚度、密实度；确保喷射混凝土与岩面密贴；对渗说和小股水

42、流地段进行引流和封闭处理，确保裂隙水封在岩层内不外流，把好不漏不渗的第二道防线。喷射过程必须分段、分块、先墙后拱、自下而上的顺序进行，并使喷嘴反复缓慢的螺旋形运动，保证混凝土喷射密实。喷射厚度大于5cm，分层喷射作业。喷射第一层终凝1h后，进行第二层喷射作业。待喷射混凝土终凝2h后，进行洒水养护，养护时间不少于14天。喷射混凝土在有水段作业时，根据涌水量范围的大小，作不同的相应措施。当出水点不多时，可设导管引排水后在喷射混凝土，当涌水较大时，可设树枝状导管后再喷射， 当渗水严重时，可设泄水孔，并加大水泥用量，改变配合比，喷射混凝土由远而近逐渐向涌水点不仅，涌水处安设导管，将是排出，再向导管附近

43、喷射混凝土。混凝土进行试验质量控制，每20m喷射混凝土拱和墙各做两组试块。试块采用喷大板的试块，试块在常温下养护24h后，转移到养护池进行养护，养护28天后，送至实验室进行强度实验。6.2.2.4量测控制沉降变形测量：埋设拱顶下沉量测点，一般布置在拱中和两侧拱腰位置，每断面布置3点，当受通风管影响或者其他障碍时，可适当移动位置。净空收敛量测：净空变化量测基线一般地段设2条水平基线，埋深小于2倍开挖宽度地段和膨胀或偏压地段设4条基线，并根据围岩条件确定量测间距。监控量测是在隧道施工过程中，使用量测仪表和工具对围岩变化情况和支护结构的工作状态进行测量，为初期支护和二次衬砌设计参数的调整提供依据，是

44、确保施工及结构安全、指导施工顺序，便利施工管理的重要手段6.2.2.5超前地质预测预报措施先用地质调查法，地质素描法作宏观分析预报，后采用TSP系统作长期地质预测预报，采用仪器和钻孔进行中期地质预测预报，用超前探孔作揭露式验证预测预报，用掌子面揭露的地层岩性岩体结构面的发育程度，裂隙大小，渗流水量，压力综合判断前方地质情况。多种预报形式综合运用，提高预报精度，为设计和施工决策提供依据。6.2.2.6借助公司技术力量，解决技术难题针对本工程，遇到复杂技术问题，指定施工方案前，邀请公司技术专家到现场指导，评审施工方案，解决技术难题并组织管理与技术人员编制详尽的实施性施工组织设计及作业指导书，作为施工作业的依据。6.2.3成品保护措施（1）加强施工现场管理，落实成品保护责任制项目部成立以主管生产副经理为组长的施工现场领导小组，负责项目施工现场的管理和文明
