抗浮锚杆计算书.docx

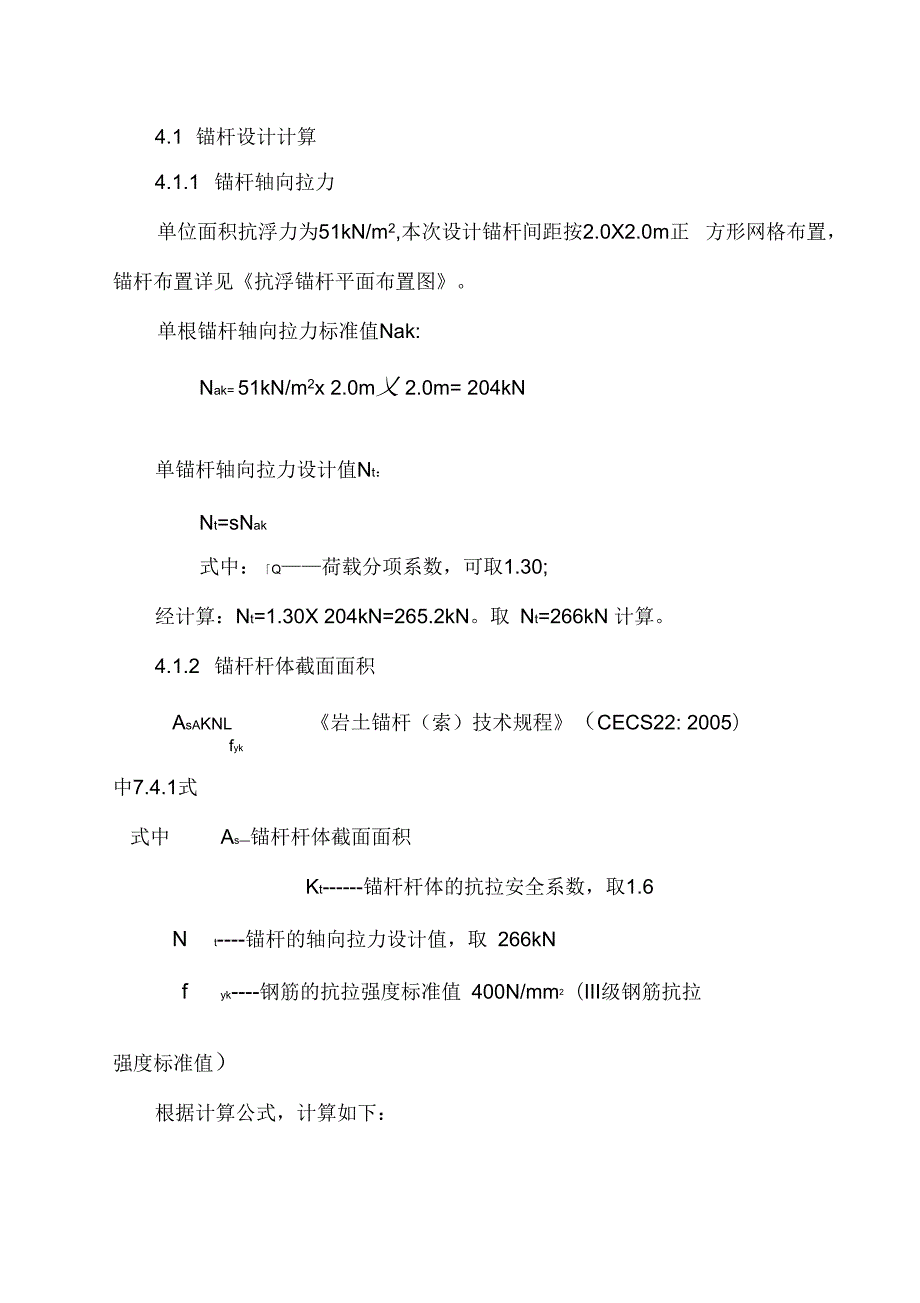

1、4.1 锚杆设计计算4.1.1 锚杆轴向拉力单位面积抗浮力为51kN/m2,本次设计锚杆间距按2.0X2.0m正 方形网格布置，锚杆布置详见抗浮锚杆平面布置图。单根锚杆轴向拉力标准值Nak:Nak= 51kN/m2x 2.0m乂 2.0m= 204kN单锚杆轴向拉力设计值Nt：Nt=sNak式中：q荷载分项系数，可取1.30;经计算：Nt=1.30X 204kN=265.2kN。取 Nt=266kN 计算。4.1.2 锚杆杆体截面面积AsAKNL岩土锚杆（索）技术规程（CECS22: 2005）fyk中7.4.1式式中As锚杆杆体截面面积Kt-锚杆杆体的抗拉安全系数，取1.6Nt-锚杆的轴向拉

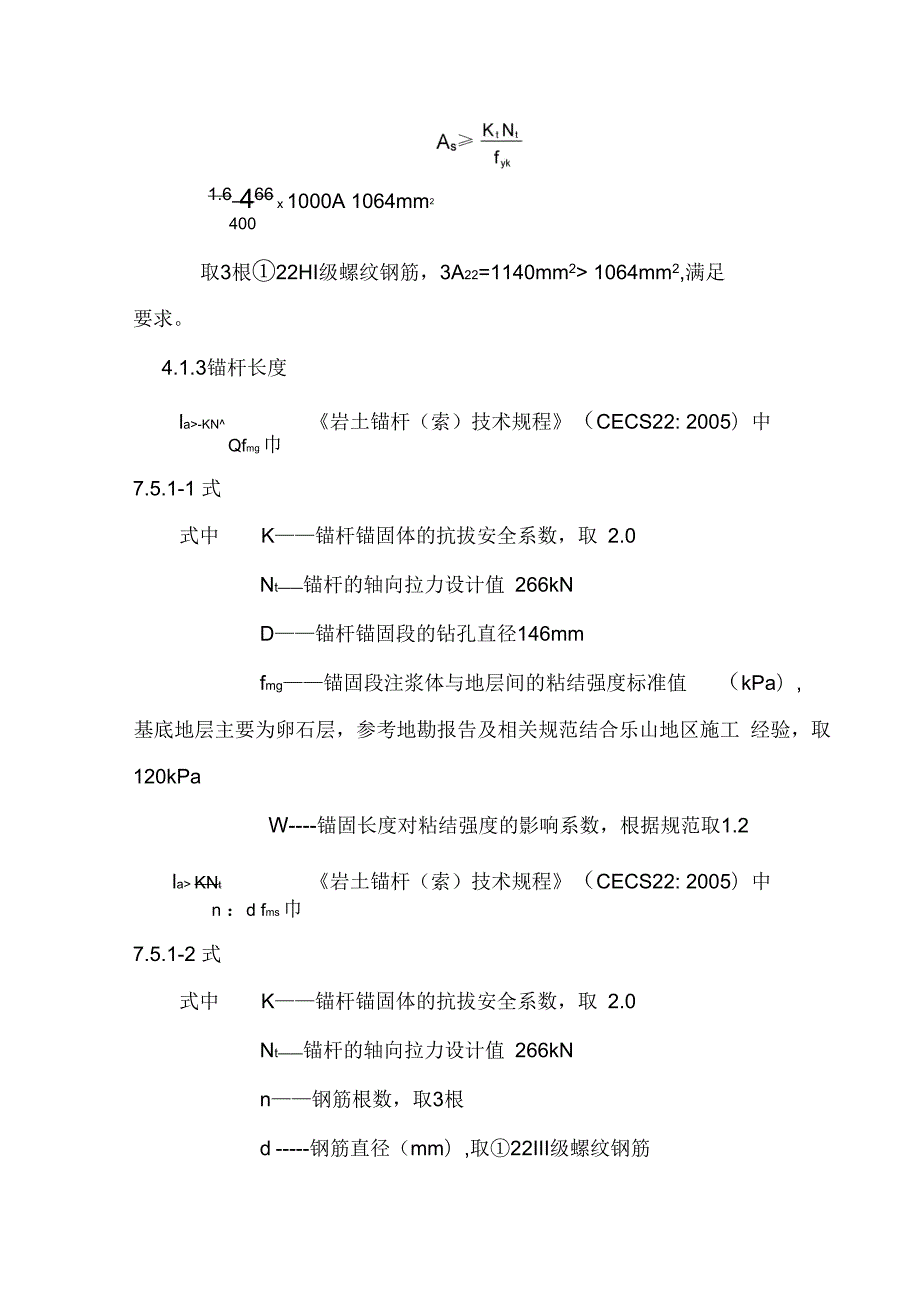

2、力设计值，取 266kNfyk-钢筋的抗拉强度标准值 400N/mm2（III级钢筋抗拉强度标准值）根据计算公式，计算如下：1.6 466 x 1000A 1064mm2400取3根22HI级螺纹钢筋，3A22=1140mm2 1064mm2,满足要求。4.1.3锚杆长度la-KN岩土锚杆（索）技术规程（CECS22: 2005）中Qfmg 巾7.5.1-1 式式中K锚杆锚固体的抗拔安全系数，取 2.0Nt锚杆的轴向拉力设计值 266kND锚杆锚固段的钻孔直径146mmfmg锚固段注浆体与地层间的粘结强度标准值（kPa）,基底地层主要为卵石层，参考地勘报告及相关规范结合乐山地区施工 经验，取1

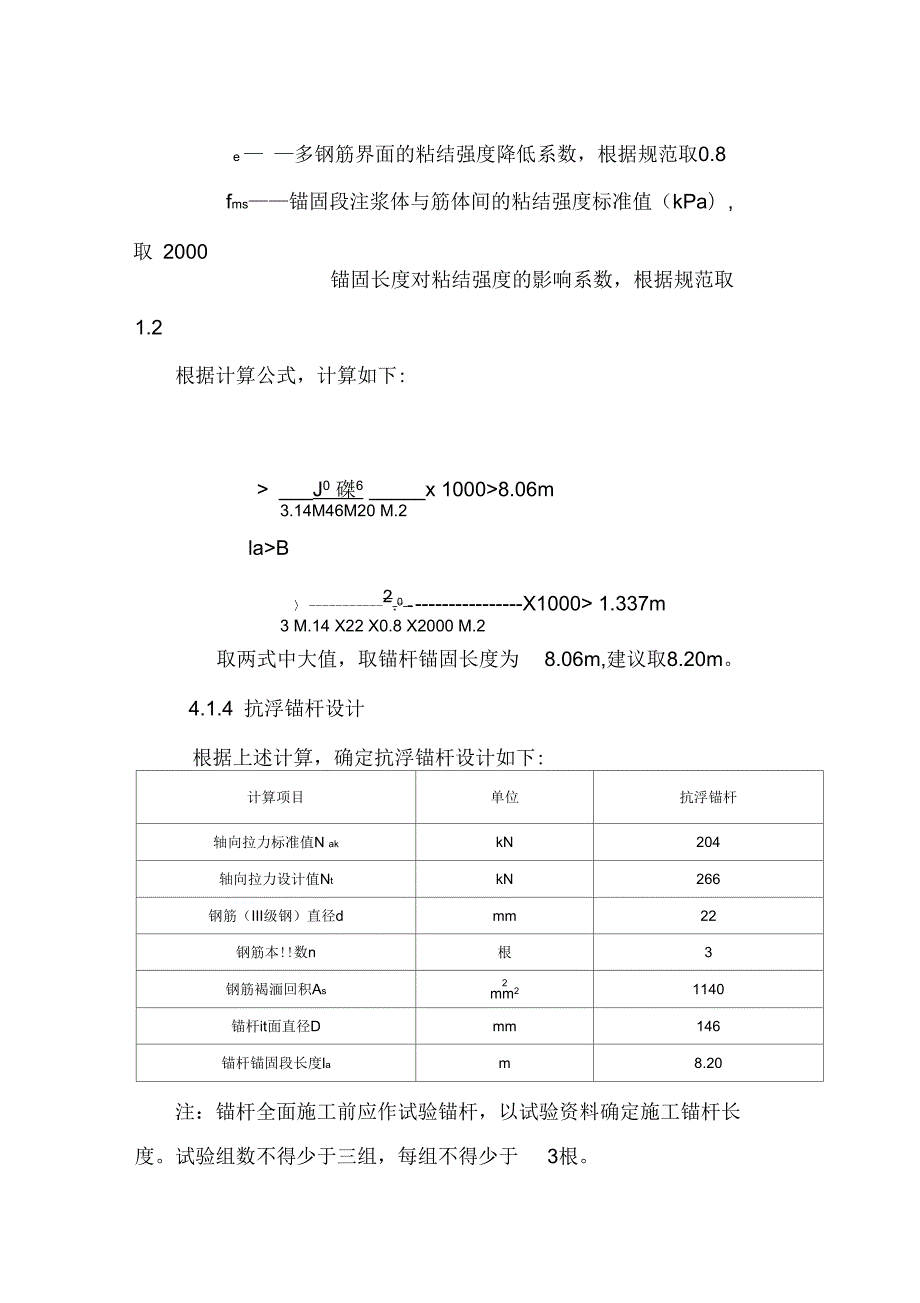

3、20kPaW-锚固长度对粘结强度的影响系数，根据规范取1.2la KNt岩土锚杆（索）技术规程（CECS22: 2005）中n ：d fms 巾7.5.1-2 式式中K锚杆锚固体的抗拔安全系数，取 2.0Nt锚杆的轴向拉力设计值 266kNn钢筋根数，取3根d钢筋直径（mm）,取22III级螺纹钢筋e 多钢筋界面的粘结强度降低系数，根据规范取0.8fms锚固段注浆体与筋体间的粘结强度标准值（kPa）,取 2000锚固长度对粘结强度的影响系数，根据规范取1.2根据计算公式，计算如下:J0 磔6x 10008.06m3.14M46M20 M.2laB2.0 -X1000 1.337m3 M.14

4、X22 X0.8 X2000 M.2取两式中大值，取锚杆锚固长度为8.06m,建议取8.20m。4.1.4 抗浮锚杆设计根据上述计算，确定抗浮锚杆设计如下:计算项目单位抗浮锚杆轴向拉力标准值N akkN204轴向拉力设计值NtkN266钢筋（III级钢）直径dmm22钢筋本!数n根3钢筋褐湎回积As2mm21140锚杆it面直径Dmm146锚杆锚固段长度lam8.20注：锚杆全面施工前应作试验锚杆，以试验资料确定施工锚杆长度。试验组数不得少于三组，每组不得少于3根。4.1.5 锚杆布置及数量的确定地下室主楼基础范围外的抗浮面积约4715m2,单位面积抗浮力为51kN/m2,总浮力F=1.3X4

5、715X 51=312604.5kN;单根锚杆抗拔力设计值266kN,实际共布置锚杆1312根，抗浮力 F浮= 1312 X266=348992kN。经验算：抗浮力 总浮力，满足设计要求。工作量统计表抗浮部位锚杆根数锚杆长度（m）锚固段（m）自由段（m）锚杆总长（m）地卜室筏板基 础以外范围13129.008.200.80118084.2锚杆材料及防腐锚杆杆体材料采用3根直径d=22mm普通III级螺纹热轧钢筋。灌浆材料采用纯水泥浆，浆材采用PC.32.5R复合硅酸盐水泥，水灰比0.5:1左右，灌浆压力0.51.5MPa,施工中可根据实际情况做相应 调整。灌浆量达到饱满。杆体钢筋应尽量置于成孔中心，确保杆体保 护层厚不小于25mm,以保证杆体不受腐蚀。由于地下水对混凝土中的钢筋仅具微腐蚀性，故锚固段注浆后，无需作特别防腐处理。4.3锚杆主筋在基础内的锚固锚杆自由端伸入抗浮板长度L= Jd ftL锚杆自由端长度；fy普通钢筋的抗拉强度设计值，取360N/mm2; ft混凝土轴心抗拉强度设计值，取1.43N/mm2; d一锚杆钢筋的直径；d=22mm;l锚杆钢筋的外形系数，取0.14;L= 0fLd=0.14X 60 X22=775.38mm ft1.43本次设计锚杆自由端取 800mm，杆体自由端上部500mm作弯曲处理后伸入基础底板并锚固于基础底板中。
