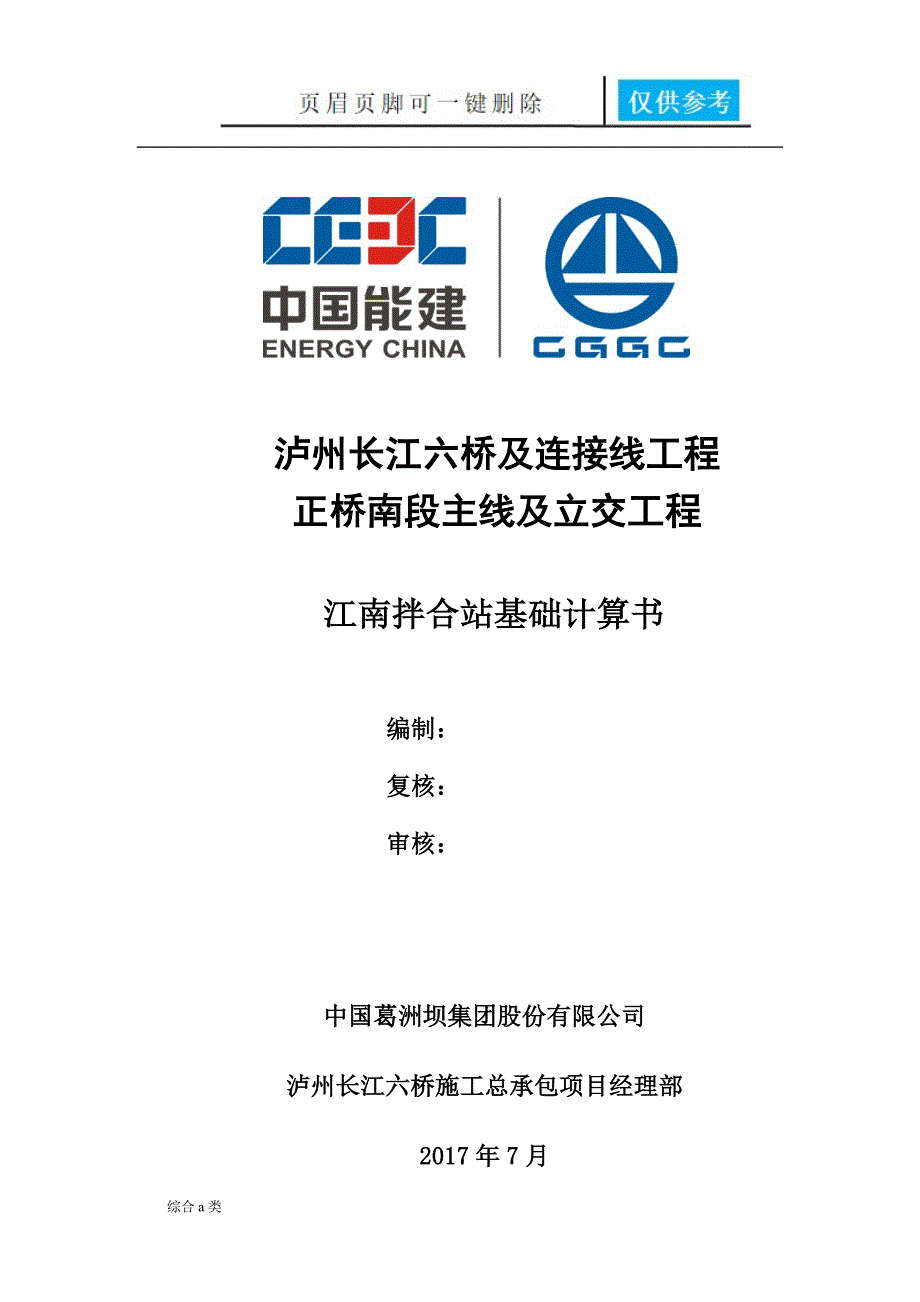

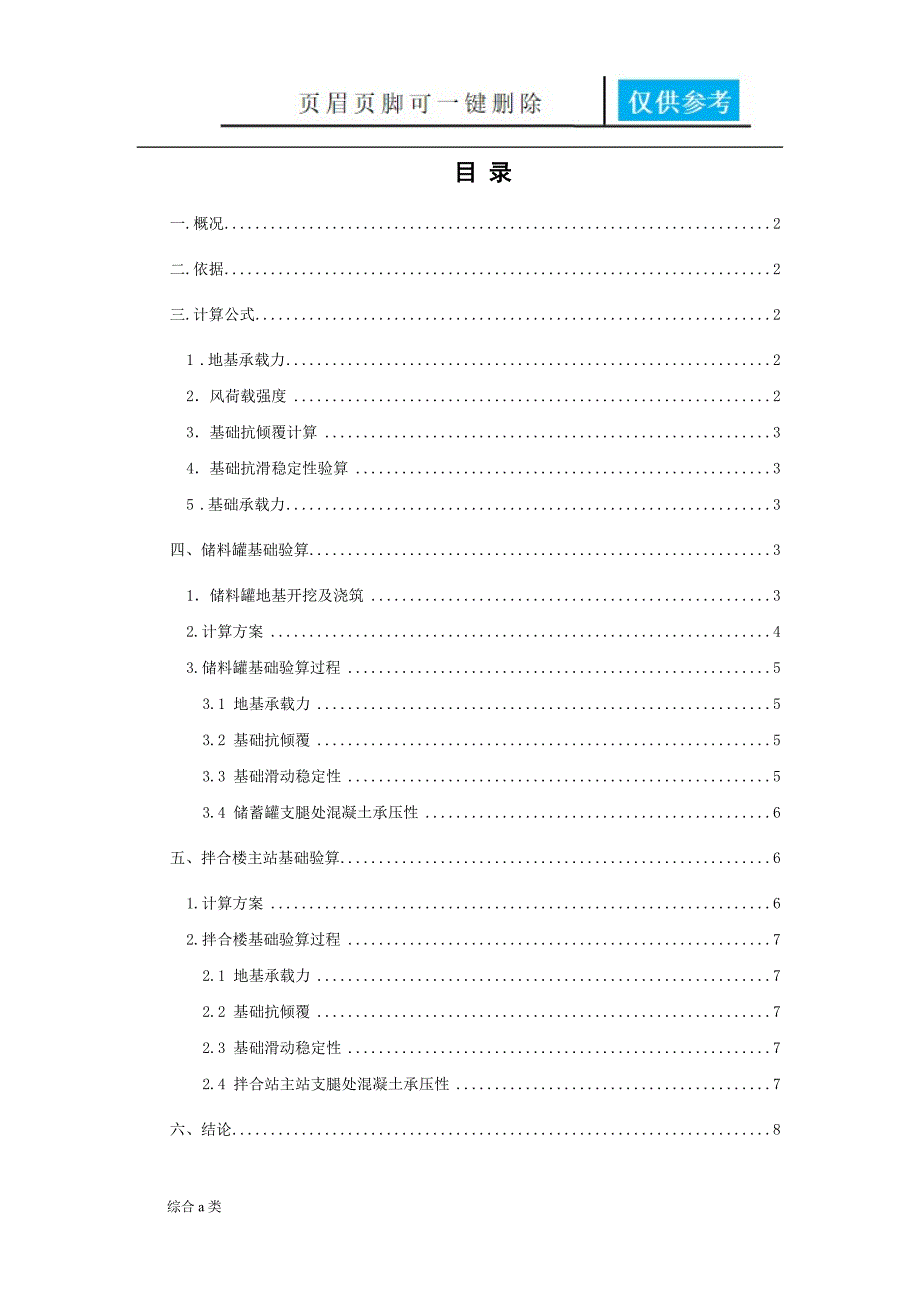

1、泸州长江六桥及连接线工程正桥南段主线及立交工程江南拌合站基础计算书 编制： 复核： 审核： 中国葛洲坝集团股份有限公司泸州长江六桥施工总承包项目经理部2017年7月综合a类目 录一.概况2二.依据2三.计算公式21 .地基承载力22风荷载强度23基础抗倾覆计算34基础抗滑稳定性验算35 .基础承载力3四、储料罐基础验算31储料罐地基开挖及浇筑32.计算方案43.储料罐基础验算过程53.1 地基承载力53.2 基础抗倾覆53.3 基础滑动稳定性53.4 储蓄罐支腿处混凝土承压性6五、拌合楼主站基础验算61.计算方案62.拌合楼基础验算过程72.1 地基承载力72.2 基础抗倾覆72.3 基础滑动

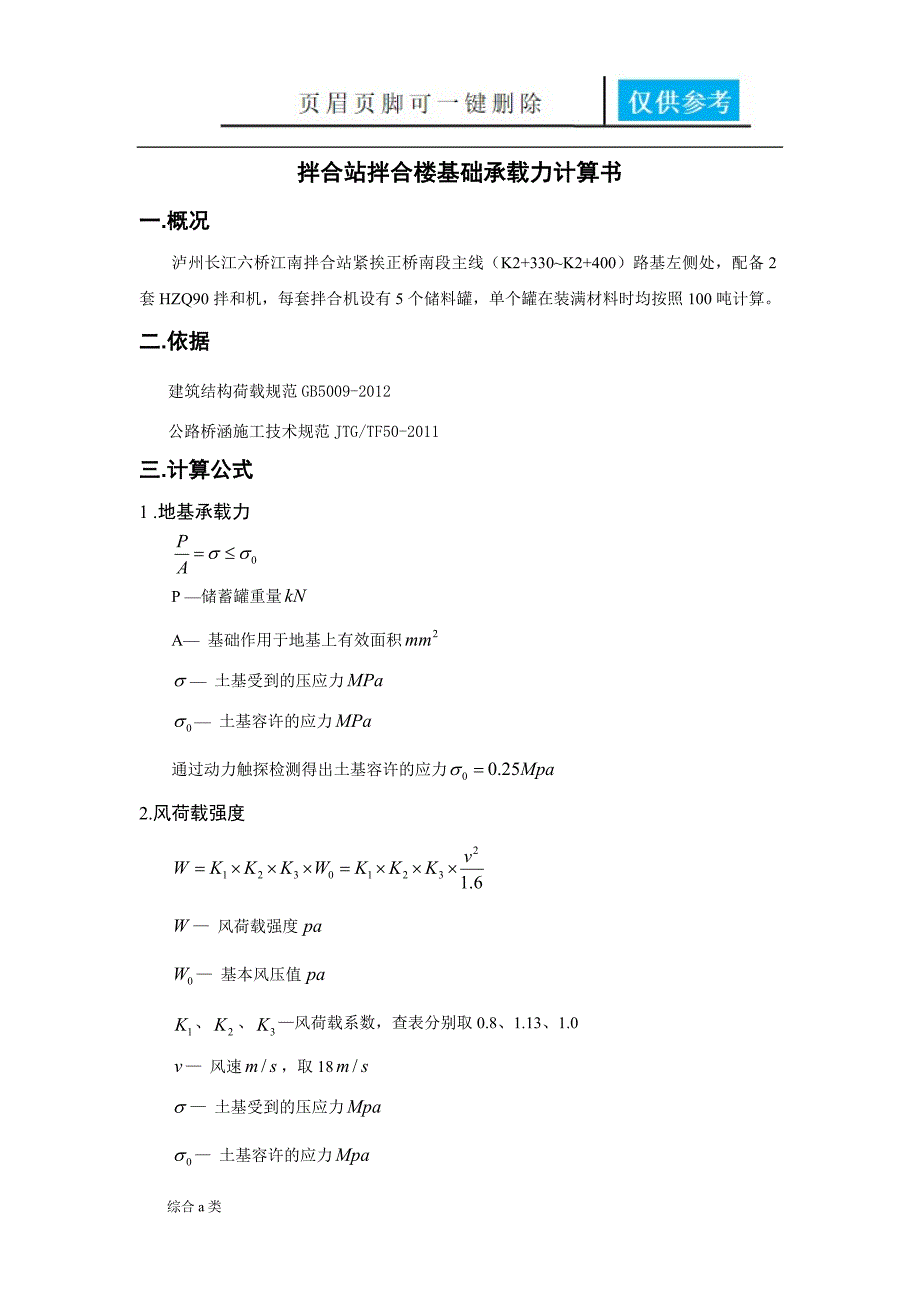

2、稳定性72.4 拌合站主站支腿处混凝土承压性7六、结论8拌合站拌合楼基础承载力计算书一.概况泸州长江六桥江南拌合站紧挨正桥南段主线（K2+330K2+400）路基左侧处，配备2套HZQ90拌和机，每套拌合机设有5个储料罐，单个罐在装满材料时均按照100吨计算。二.依据建筑结构荷载规范GB5009-2012公路桥涵施工技术规范JTG/TF50-2011三.计算公式1 .地基承载力P 储蓄罐重量A 基础作用于地基上有效面积 土基受到的压应力 土基容许的应力通过动力触探检测得出土基容许的应力2.风荷载强度 风荷载强度 基本风压值 、风荷载系数，查表分别取0.8、1.13、1.0 风速，取18 土基受
3、到的压应力 土基容许的应力3.基础抗倾覆计算P1基础宽受风面1.5即满足要求 抵抗弯距 抵抗弯距储蓄罐与基础自重风荷载4.基础抗滑稳定性验算即满足要求储蓄罐与基础自重风荷载基底摩擦系数，查表得0.25；5 .基础承载力 储蓄罐单腿重量 储蓄罐单腿有效面积 基础受到的压应力 砼容许的应力（设计采用C25砼）四.储料罐基础验算1.储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：储量罐基础宽3.9m，基础深1.2m，采用0.6m厚钢筋混凝土结构，为增加基础稳定性，5个料罐基础连为一体。支撑柱采用0.7m钢筋砼方柱。砼采用标号C25。2.计算方案开挖深度少于3米，根据规范，不考虑
4、摩擦力的影响，计算时只考虑单个储蓄罐重量通过基础作用于土层上，集中力P=1000KN，单个水泥罐基础受力面积为3.9m3.9m,混凝土体积为9m3，钢筋砼比重按25KN/m3计。承载力计算示意见下图本储料罐受东北季风气候影响，根据历年气象资料，考虑最大风力为18m/s，储蓄罐顶至地表面距离为18.3米，罐身长12m，5个罐基本并排竖立，每个罐体自重10t，受风面200m2，基础作为整体受风力抵抗风载，在最不利风力下空载计算基础的抗倾覆性。计算示意图如图所示。基础采用的是商品混凝土，储料罐支腿受力最为集中，混凝土受压面积为，等同于试块受压应力低于即为满足要求。3.储料罐基础验算过程1）地基承载力
5、根据公式1已知计算面积地基承载力满足承载要求。2）基础抗倾覆根据公式2风压根据公式2基础抗倾覆稳定性系数抗倾覆能力满足要求。3） 基础滑动稳定性根据公式4基础滑动稳定性满足基础滑动稳定性要求。4）储蓄罐支腿处混凝土承压性根据公式5，已知的储存罐，单腿受力，承压面积为满足受压要求。经过验算，储料罐基础满足承载力和稳定性要求。五.拌合楼主站基础验算1.计算方案开挖深度少于3米，根据规范，不考虑摩擦力的影响，计算时考虑四个支腿重量通过基础作用于土层上，集中力，单个基础受力面积为，承载力计算示意见下图本拌合楼受西南季风气候影响，根据历年气象资料，考虑最大风力为，楼顶至地表面距离为15米，受风面，整体受
6、风力抵抗风载，在最不利风力下计算基础的抗倾覆性。计算示意图如下基础采用的是商品混凝土，拌合楼支腿受力最为集中，混凝土受压面积为，等同于试块受压应力低于即为满足要求。2.拌合楼基础验算过程1）地基承载力根据公式1，已知静荷载，取动荷载系数为1.4，动荷载P1=1120KN,单个支腿受力280KN，计算面积积地基承载力满足承载要求。2）基础抗倾覆根据公式3满足抗倾覆要求其中3）基础滑动稳定性根据公式4满足基础滑动稳定性要求。4）拌合站主站支腿处混凝土承压性根据5力学计算公式，已知单腿受力，承压面积为满足受压要求。经过验算，拌合楼基础满足承载力和稳定性要求。六、结论经过计算，拌合楼和储料罐的基础满足受力要求。综合a类
