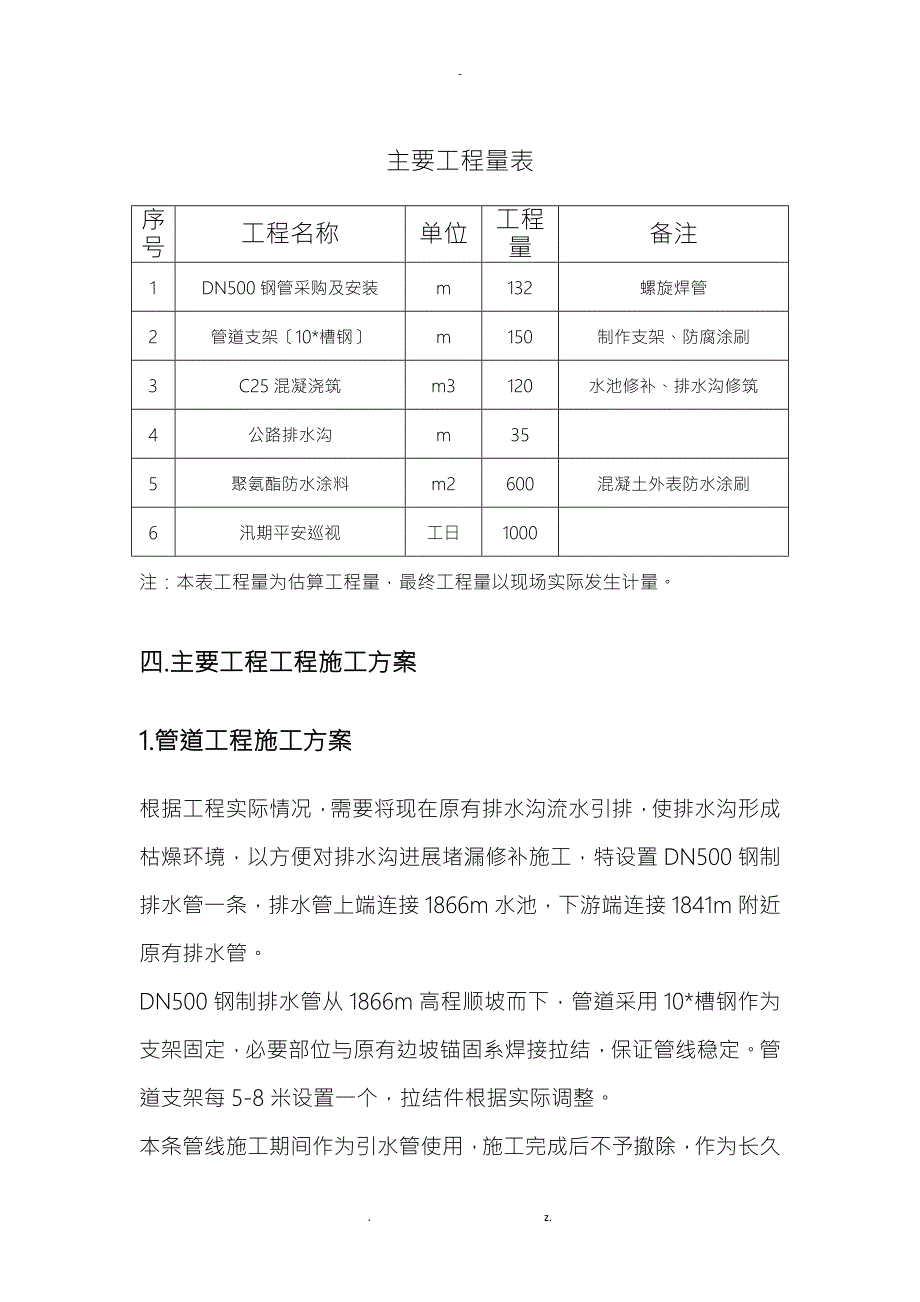

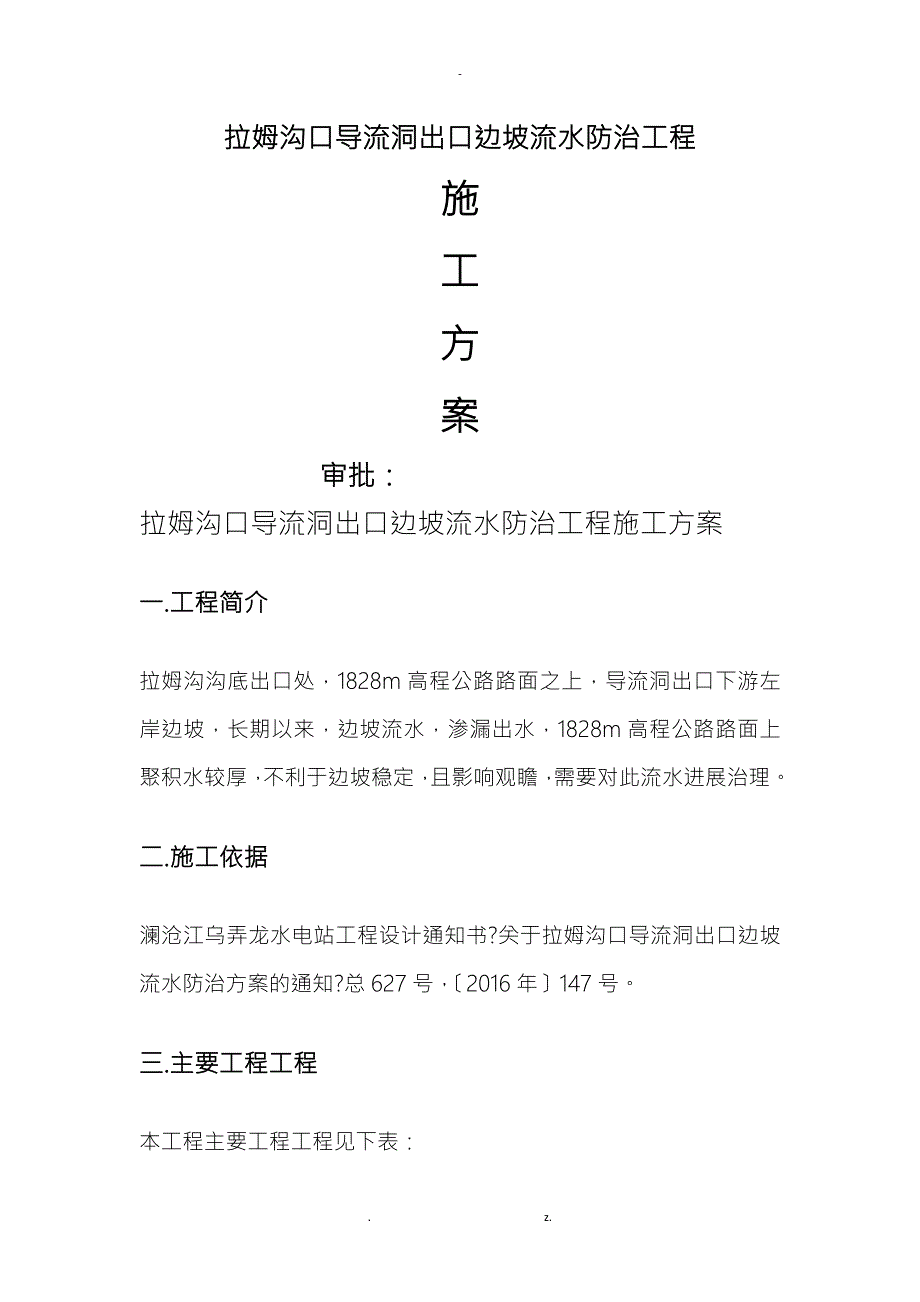

1、拉姆沟口导流洞出口边坡流水防治工程施工方案审批：拉姆沟口导流洞出口边坡流水防治工程施工方案一.工程简介拉姆沟沟底出口处，1828m高程公路路面之上，导流洞出口下游左岸边坡，长期以来，边坡流水，渗漏出水，1828m高程公路路面上聚积水较厚，不利于边坡稳定，且影响观瞻，需要对此流水进展治理。二.施工依据澜沧江乌弄龙水电站工程设计通知书?关于拉姆沟口导流洞出口边坡流水防治方案的通知?总627号，2016年147号。三.主要工程工程本工程主要工程工程见下表：主要工程量表序号工程名称单位工程量备注1DN500钢管采购及安装m132螺旋焊管2管道支架10*槽钢m150制作支架、防腐涂刷3C25混凝浇筑m
2、3120水池修补、排水沟修筑4公路排水沟m355聚氨酯防水涂料m2600混凝土外表防水涂刷6汛期平安巡视工日1000注：本表工程量为估算工程量，最终工程量以现场实际发生计量。四.主要工程工程施工方案1.管道工程施工方案根据工程实际情况，需要将现在原有排水沟流水引排，使排水沟形成枯燥环境，以方便对排水沟进展堵漏修补施工，特设置DN500钢制排水管一条，排水管上端连接1866m水池，下游端连接1841m附近原有排水管。DN500钢制排水管从1866m高程顺坡而下，管道采用10*槽钢作为支架固定，必要部位与原有边坡锚固系焊接拉结，保证管线稳定。管道支架每5-8米设置一个，拉结件根据实际调整。本条管线

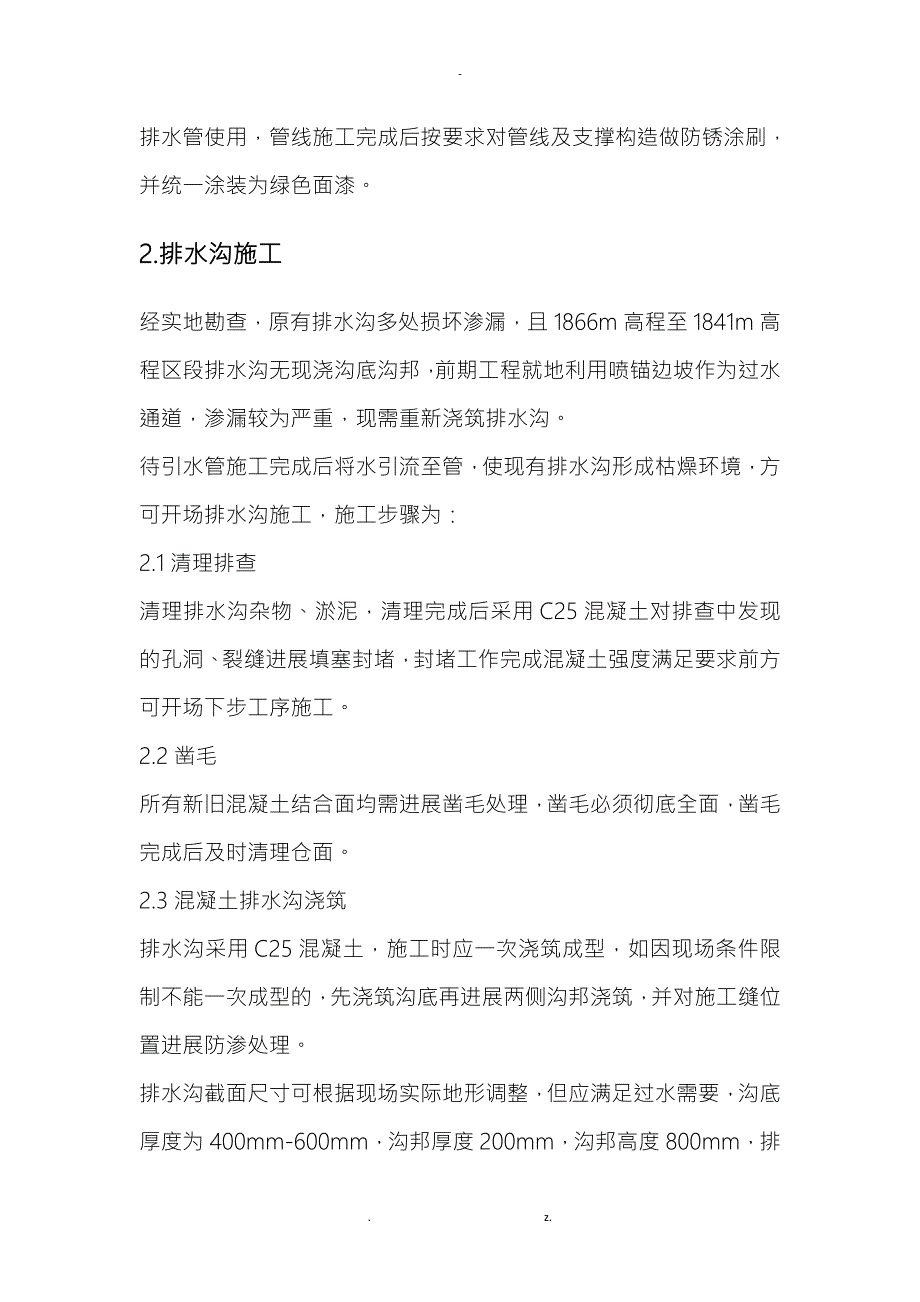

3、施工期间作为引水管使用，施工完成后不予撤除，作为长久排水管使用，管线施工完成后按要求对管线及支撑构造做防锈涂刷，并统一涂装为绿色面漆。2.排水沟施工经实地勘查，原有排水沟多处损坏渗漏，且1866m高程至1841m高程区段排水沟无现浇沟底沟邦，前期工程就地利用喷锚边坡作为过水通道，渗漏较为严重，现需重新浇筑排水沟。待引水管施工完成后将水引流至管，使现有排水沟形成枯燥环境，方可开场排水沟施工，施工步骤为：2.1清理排查清理排水沟杂物、淤泥，清理完成后采用C25混凝土对排查中发现的孔洞、裂缝进展填塞封堵，封堵工作完成混凝土强度满足要求前方可开场下步工序施工。2.2凿毛所有新旧混凝土结合面均需进展凿毛
4、处理，凿毛必须彻底全面，凿毛完成后及时清理仓面。2.3混凝土排水沟浇筑排水沟采用C25混凝土，施工时应一次浇筑成型，如因现场条件限制不能一次成型的，先浇筑沟底再进展两侧沟邦浇筑，并对施工缝位置进展防渗处理。排水沟截面尺寸可根据现场实际地形调整，但应满足过水需要，沟底厚度为400mm-600mm，沟邦厚度200mm，沟邦高度800mm，排水坡度根据实际地形确定，但落差过大位置应设置跌水。2.4聚氨酯防水涂料施工混凝土排水沟施工完成后，对所有过水面进展防水涂刷，材料采用聚氨酯防水涂料，防水施工涂刷分两道进展，首先进展第一道施工，必须做到全面细致无遗漏，要求基面平整，干净，无起沙，松动。施工时应先涂
5、一层底胶，底胶必须均匀。底胶固化后，进展第二次涂刷，涂刷方向必需与前一次垂直交差，防止漏刮，依次涂刷三到五次。完工后，防水层未固化前，不得上人，不得进展下道工序，以免破坏防水层。3.公路侧排水沟施工本工程在1828m公路侧、山坡脚，开挖一条排水沟，尺寸标准400mm*400mm，沟邦及底板厚度均为150mm，沟道可随地形、开挖边线顺接现有排水沟。排水沟采用C25混凝土现浇，进展混凝土浇筑前应完成根底开挖，并按排水方向找坡不小于3%，新建排水沟与现有排水沟应顺坡衔接，不得出现逆坡，施工完成后对现有排水沟进展清淤疏通，疏通后断面面积不小于0.16m2。五.人员设备配置5.1人员配置考虑到本工程施工
6、的重点、难点，结合我公司在大坝供水系统施工中取得的经历，我单位将抽调适宜人员成立工程管理组织机构，详见下表：*职务在本工程拟担任的职务朱亚铜工程管理工程主管徐晨瑞平安专责工程平安负责人邵民施工管理工程现场负责人黄斌工程管理现场管理根据工程实际情况及施工进度、强度要求我单位拟配置如下劳动力：序号工种数量人备注准备阶段顶峰阶段尾工阶段1焊工61222电工1213普工3524木工2325泥工1215.2设备配置本工程拟配置如下设备：序号设备名称规格型号数量备注1发电机10KVA12电焊机B*1-40023角磨机15044吊车25T15卡车4T16砂轮切割机便携式2六平安施工本工程平安形势较为严峻，平
7、安风险较高，在施工中我单位将严格按?水电水利工程土建施工平安技术规程?DL/T5371-2007、DL/T5373-2007?水电水利工程施工作业人员平安操作规程?相关章节执行。认真贯彻“平安第一，预防为主的方针，严格遵守国家、业主公布实施的有关平安生产规定。建立以工程负责人为组长的平安生产领导小组，确保平安生产。从而实现无工伤、无交通事故、无等级火灾事故，到达事故为零的平安目标。新进场施工人员严格执行三级平安教育制度，有针对性的对本工程危险源进展识别，并采取对应的预防控制措施，工程开工前，由工程技术负责人对施工人员进展平安交底，施工过程中配备专职平安员一人对工程实施进展全过程平安监管。6.1
8、工程主要危险源识别与控制施工用电存在风险：触电事故、电气设备短路损坏，引发火灾。控制措施：严格执行平安用电规程，按要求规接电、用电，配备灭火器。吊装作业存在风险：机械伤害、坠物伤害。控制措施：持证上岗，按特种设备作业要求操作设备，吊装过程中设置必要戒备人员和标示标牌。管道焊接存在风险：机械伤害，割伤、烫伤、压伤控制措施：严格按设备说明使用设备，管道组对焊接时必须牢靠固定，焊工必须佩带护目镜，羊皮手套等劳保用品。车辆使用存在风险：交通事故伤害控制措施：遵守交通规则及工区行车要求，做到不超载、超速、超限，礼貌谦让文明行车。七文明施工与环境保护7.1文明施工本工程施工必须满足工区平安文明施工要求，施
9、工场地按要求设置各种标牌、标线，按规施工。各种材料、物品、设备分类存放界限清楚，放置规矩，砂石料等材料要码放整齐，主要材料设立标牌容为材料名称、规格、产地、用途等，施工现场不允许有不合格的材料施工完成后各种材料机具及时规整，统一存放。施工过程中积极与各方沟通协调，争取不给周边工程施工带来影响。7.2环境保护严格遵循?环境保护法?、?水土保持法?的有关规定，做到环境保护水土保持与工程效益并重，创造良好的环境保护气氛，把环境污染降至最低点，到达环境保护的根本要求。生活生产垃圾不随意丢弃，集中收集处理，在施工过程中注重陆生生态保护，爱惜工区一草一木。严禁在施工现场燃烧废弃物，防止有毒烟尘和恶臭气体产生。设置专人清扫作业施工区域，创立良好作业环境，清扫时做到先洒水，润湿后铲除清扫，将垃圾袋装后及时处理清运，防止粉尘飞扬。. z.
