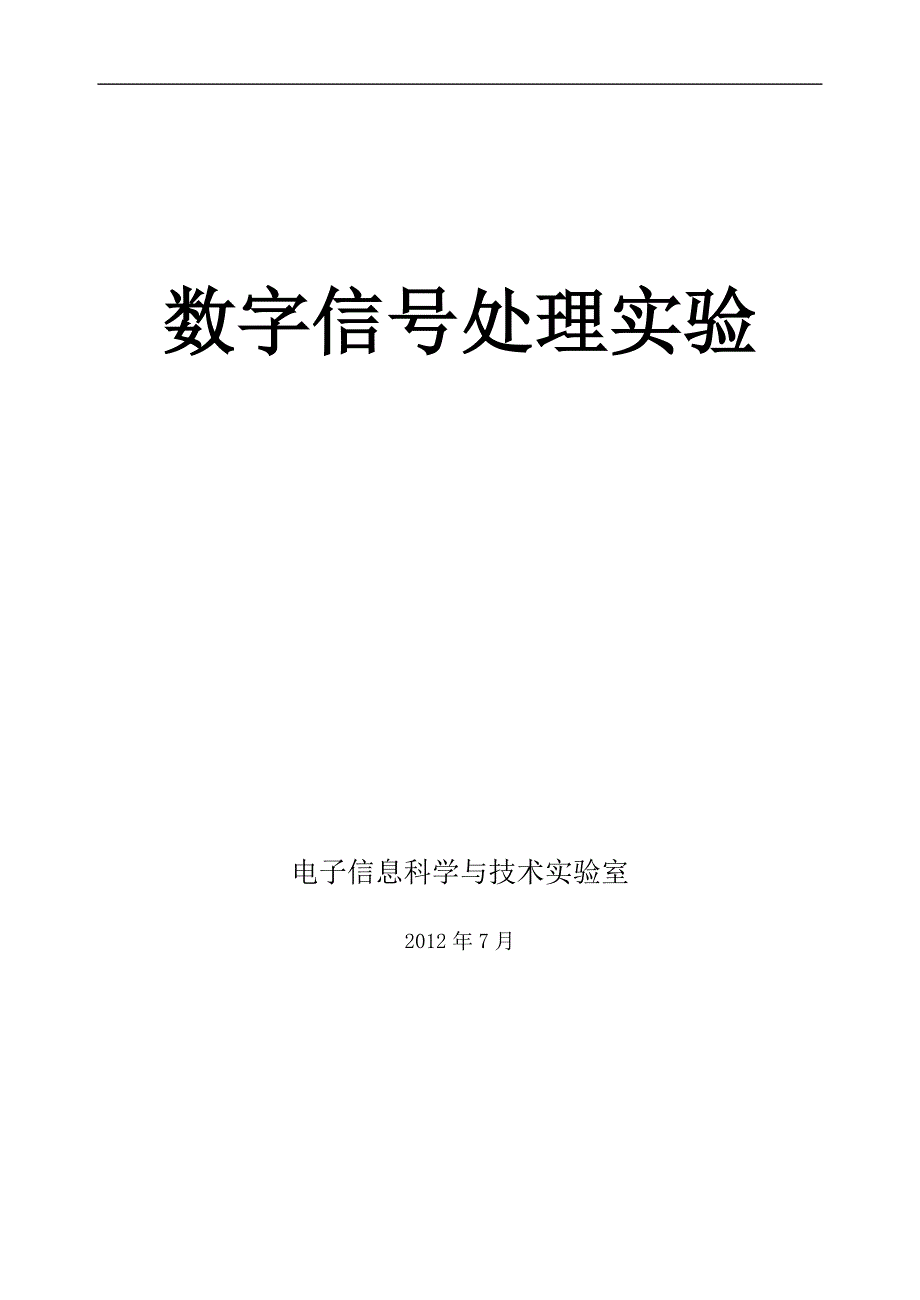

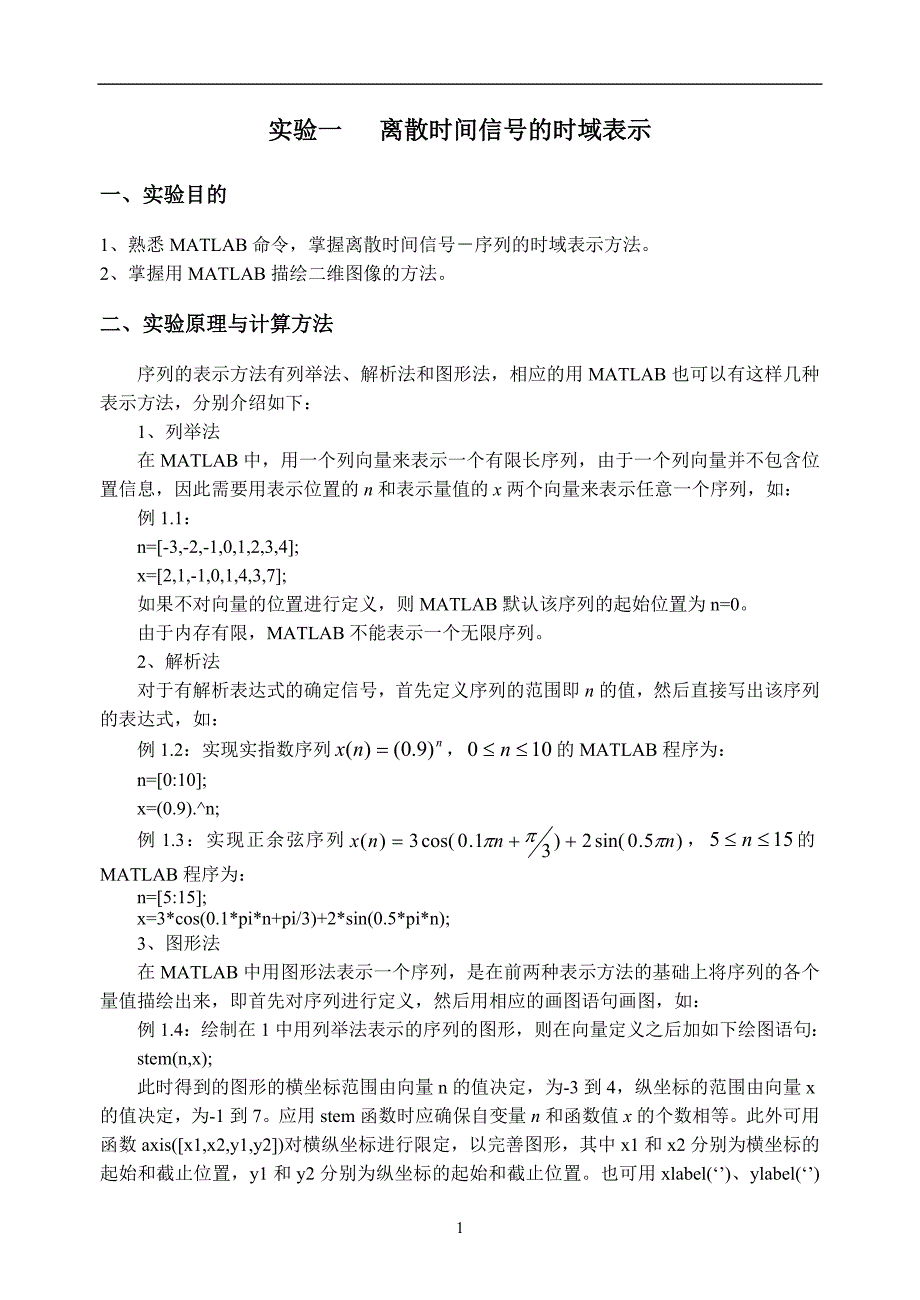

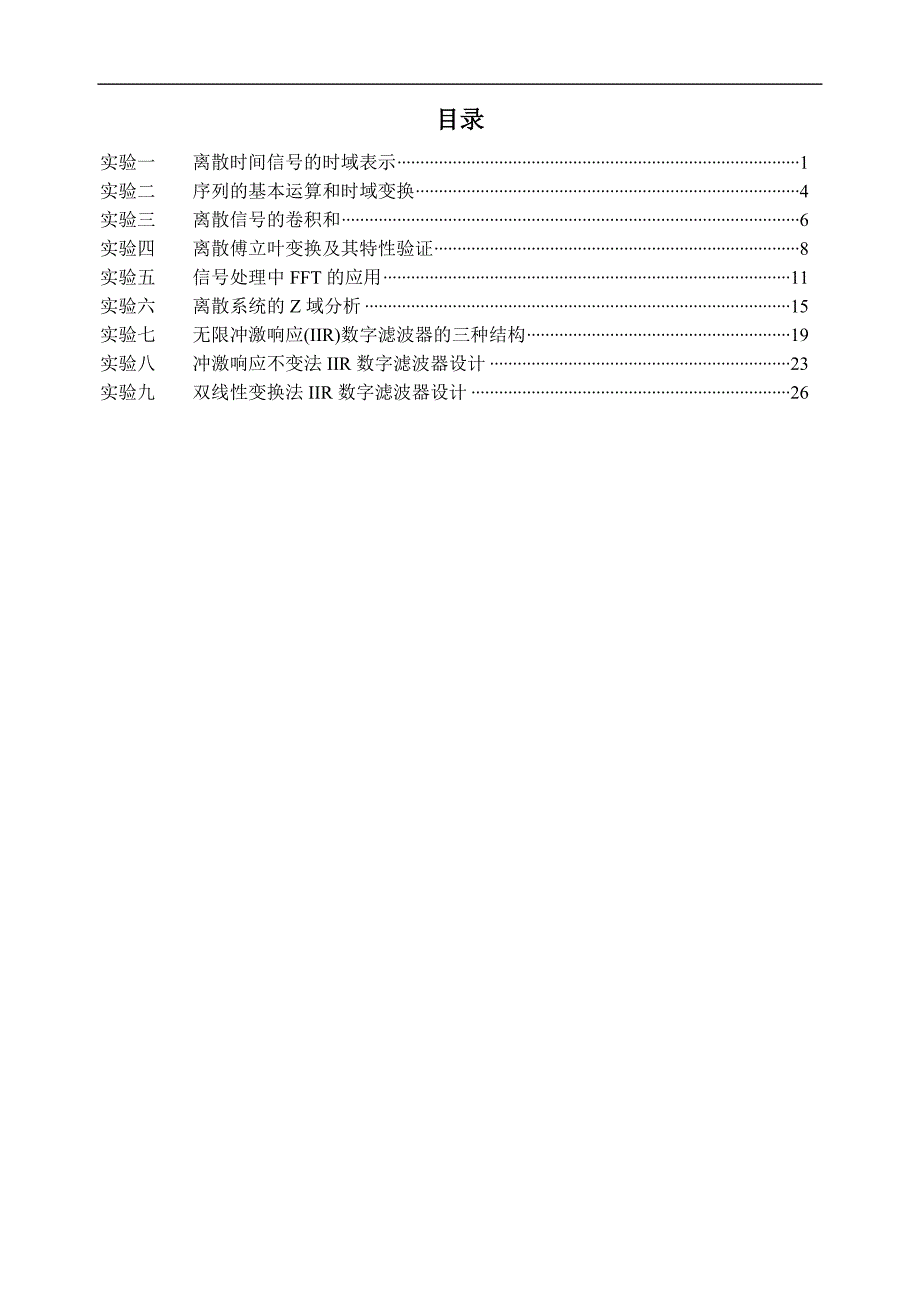

1、数字信号处理实验电子信息科学与技术实验室2012年7月140目录实验一离散时间信号的时域表示1实验二序列的基本运算和时域变换4实验三离散信号的卷积和6实验四离散傅立叶变换及其特性验证8实验五信号处理中FFT的应用11实验六离散系统的Z域分析15实验七无限冲激响应(IIR)数字滤波器的三种结构19实验八冲激响应不变法IIR数字滤波器设计23实验九双线性变换法IIR数字滤波器设计26 实验一 离散时间信号的时域表示一、实验目的1、熟悉MATLAB命令，掌握离散时间信号序列的时域表示方法。2、掌握用MATLAB描绘二维图像的方法。二、实验原理与计算方法序列的表示方法有列举法、解析法和图形法，相应的用
2、MATLAB也可以有这样几种表示方法，分别介绍如下：1、列举法在MATLAB中，用一个列向量来表示一个有限长序列，由于一个列向量并不包含位置信息，因此需要用表示位置的n和表示量值的x两个向量来表示任意一个序列，如：例1.1：n=-3,-2,-1,0,1,2,3,4;x=2,1,-1,0,1,4,3,7;如果不对向量的位置进行定义，则MATLAB默认该序列的起始位置为n=0。由于内存有限，MATLAB不能表示一个无限序列。2、解析法对于有解析表达式的确定信号，首先定义序列的范围即n的值，然后直接写出该序列的表达式，如：例1.2：实现实指数序列，的MATLAB程序为：n=0:10;x=(0.9).
3、n;例1.3：实现正余弦序列，的MATLAB程序为：n=5:15;x=3*cos(0.1*pi*n+pi/3)+2*sin(0.5*pi*n);3、图形法在MATLAB中用图形法表示一个序列，是在前两种表示方法的基础上将序列的各个量值描绘出来，即首先对序列进行定义，然后用相应的画图语句画图，如：例1.4：绘制在1中用列举法表示的序列的图形，则在向量定义之后加如下绘图语句：stem(n,x);此时得到的图形的横坐标范围由向量n的值决定，为-3到4，纵坐标的范围由向量x的值决定，为-1到7。应用stem函数时应确保自变量n和函数值x的个数相等。此外可用函数axis(x1,x2,y1,y2)对横纵坐
4、标进行限定，以完善图形，其中x1和x2分别为横坐标的起始和截止位置，y1和y2分别为纵坐标的起始和截止位置。也可用xlabel()、ylabel()和title()为该图添加横、纵坐标说明和标题。subplot(m,n,k)函数可以将当前窗口分成m行n列个子窗口，并在第k个子窗口绘图。窗口的排列顺序为从左至右，从上至下分别为1,2,m*n。以上为几个常用绘图函数的基本用法，有关各函数的其他参数可参考MATLAB的帮助文件。下面给出产生单位抽样序列和单位阶跃序列的两个函数，供参考。例1.5：产生单位抽样序列的函数impseq(n0,n1,n2)。function n,x = impseq(n0,
5、n1,n2)% Generates x(n) = delta(n-n0); n1 = n,n0 = n2% -% x,n = impseq(n0,n1,n2)%if (n0 n2) | (n1 n2)error(arguments must satisfy n1 = n0 = n2)endn = n1:n2;%x = zeros(1,(n0-n1), 1, zeros(1,(n2-n0);x = (n-n0) = = 0;该函数产生一个抽样位置在n0，序列范围在n1和n2之间的单位抽样序列。例1.6：产生单位阶跃序列的函数stepseq(n0,n1,n2)。function n,x = ste
6、pseq(n0,n1,n2)% Generates x(n) = u(n-n0); n1 = n,n0 = n2% -% x,n = stepseq(n0,n1,n2)%if (n0 n2) | (n1 n2)error(arguments must satisfy n1 = n0 = 0;该函数产生一个起始位置在n0，序列范围在n1和n2之间的单位阶跃序列。注意：由function产生的函数文件，不能直接运行，只能放在当前路径下的文件夹里，供其他M文件调用。三、实验内容（1）参考示例程序，产生一个有延迟的单位抽样序列：d (n-11)，绘出序列的图形。（2）参考示例程序，产生一个向前时移7个
7、时刻的单位阶跃序列：u(n+7)，绘出序列的图形。（3）产生一个指数为-0.1+(pi/6)*in的复指数序列，并绘出序列的实部、虚部、幅度和相位的波形。实验二 序列的基本运算和时域变换一、实验目的1、熟悉用MATLAB描绘二维图像的方法。2、掌握用MATLAB对序列进行基本的运算和时域变换的方法。二、实验原理与计算方法1、加法：x1(n)+x2(n)序列的加法运算为对应位置处量值的相加，在MATLAB中可用运算符“+”实现，但要求参与运算的序列的长度必须相等。如果长度不等或者长度相等但采样位置不同，则不能直接应用该运算符，此时需要先给定参数使序列具有相同的位置向量和长度。下面给出sigadd
8、函数实现任意两序列的加法运算。例：function y,n = sigadd(x1,n1,x2,n2)% implements y(n) = x1(n)+x2(n)% % y,n = sigadd(x1,n1,x2,n2)% y = sum sequence over n, which includes n1 and n2% x1 = first sequence over n1% x2 = second sequence over n2 (n2 can be different from n1)%n = min(min(n1),min(n2):max(max(n1),max(n2); % d
9、uration of y(n)y1 = zeros(1,length(n); y2 = y1; % initializationy1(find(n=min(n1)&(n=min(n2)&(n0时，表示序列向右平移，此时新序列的位置向量为n+m；当m0时，表示序列向左平移，此时新序列的位置向量为n-m。三、实验内容（1）已知x(n)=1,2,3,4,5,6,7,6,5,4,3,2,1，参考示例程序，绘出下列序列的波形。a.x1(n)=2x(n-5)-3x(n+4)b.x2(n)=x(3-n)+x(n)x(n-2)四、思考（1）代数运算符号*和.*的区别是？实验三 离散信号的卷积和一、实验目的1、
10、掌握两个离散信号卷积和的计算方法和编程技术。2、进一步熟悉用MATLAB描绘二维图像的方法。二、实验原理与计算方法两个离散序列x(n)与y(n)的卷积和f(n)定义为由于通常信号处理中所碰到的都是有始信号或有限时间信号，因此在实际计算卷积和时，求和是在有限范围内进行的。计算过程中上下限的选取和所得结果的分布区间取决于参与卷积的两个序列，下面将分别进行讨论：1、两个从n = 0开始的序列和的卷积和 (1)上式右边因子u(n)表示卷积和的结果也是一个从n = 0开始的序列。2、从n = n1开始的序列和从n = n2开始的序列的卷积和，其中n1和n2为任意整数。 (2)上式右边因子u(n-n1-n
11、2)表示卷积和是一个从n = n1+n2开始的序列。3、从n = n1开始的长度为N1的加窗序列和从n = n2开始的长度为N2的加窗序列的卷积和，其中则 (3)所得卷积和也是一个加窗序列，从n = n1+ n2开始，长度为N1+ N2-1。MATLAB提供了一个内部函数conv(x,h)用来计算两个有限长度序列的卷积，该函数得到的卷积结果默认从n=0开始，因此当参与卷积的两个序列的起始位置不是n=0时，则由该函数得到的计算结果将出现错误，此时需要重新定义结果的位置向量。由以上卷积运算的原理可知，两有限长序列卷积后仍为有限长序列，长度为两序列长度之和减1，结果的起始位置为两序列起始位置之和，截
12、止位置为两序列截止位置之和。据此，可以得到卷积结果的位置向量。三、实验内容(1) 根据（1）式计算两个从n = 0开始的序列和的卷积和，其中A=40，a = 0.5。取50个样值点，作出序列、及卷积和f(n)的图像。(2) 根据（3）式计算两个有限长序列和的卷积和，其中作出序列x(n)、y(n)及卷积和f(n)的图像。实验四 离散傅立叶变换及其特性验证一、实验目的1、掌握离散时间傅立叶变换（DTFT）的计算方法和编程技术。2、掌握离散傅立叶变换（DFT）的计算方法和编程技术。3、理解离散傅立叶变换（DFT）的性质并用MATLAB进行验证。二、实验原理与计算方法1、离散时间傅立叶变换如果序列x(
13、n)满足绝对可和的条件，即，则其离散时间傅立叶变换定义为： （1）如果x(n)是无限长的，则不能直接用MATLAB由x(n)计算X(ejw)，但可以用它来估计X(ejw)表达式在0,频率区间的值并绘制它的幅频和相频（或实部和虚部）曲线。如果x(n)是有限长的，则可以用MATLAB对任意频率w处的X(ejw)进行数值计算。如果要在0,间按等间隔频点估计X(ejw)，则（1）式可以用矩阵向量相乘的运算来实现。假设序列x(n)在(即不一定在0, N-1)有N个样本，要估计下列各点上的X(ejw)：它们是0,之间的(M+1)个等间隔频点，则（1）式可写成： （2）将x(nl)和X(ejwk)分别排列成
14、向量x和X，则有： X=Wx （3）其中W是一个(M+1)N维矩阵：将k和n排成列向量，则在MATLAB中，把序列和下标排成行向量，对（3）式取转置得：其中nTk是一个N(M+1)维矩阵。用MATLAB实现如下：k=0:M; n=n1:n2;X=x*(exp(-j*pi/M).(n*k);2、离散傅立叶变换一个有限长序列的离散傅立叶变换对定义为： （4） （5）以列向量x和X形式排列x(n)和X(k)，则式（4）、（5）可写成：X=WNx其中矩阵WN由下式给出：可由下面的MATLAB函数dft和idft实现离散傅立叶变换运算。function Xk = dft(xn,N)% Computes
15、Discrete Fourier Transform% -% Xk = dft(xn,N)% Xk = DFT coeff. array over 0 = k = N-1% xn = N-point finite-duration sequence% N = Length of DFT%n = 0:1:N-1; % row vector for nk = 0:1:N-1; % row vecor for kWN = exp(-j*2*pi/N); % Wn factornk = n*k; % creates a N by N matrix of nk valuesWNnk = WN . nk;
16、 % DFT matrixXk = xn * WNnk; % row vector for DFT coefficientsfunction xn = idft(Xk,N)% Computes Inverse Discrete Transform% -% xn = idft(Xk,N)% xn = N-point sequence over 0 = n = N-1% Xk = DFT coeff. array over 0 = k = N-1% N = length of DFT%n = 0:1:N-1; % row vector for nk = 0:1:N-1; % row vecor f
17、or kWN = exp(-j*2*pi/N); % Wn factornk = n*k; % creates a N by N matrix of nk valuesWNnk = WN . (-nk); % IDFT matrixxn = (Xk * WNnk)/N; % row vector for IDFT values3、离散傅立叶变换的性质（1）线性性质：注意：若x1(n)和x2(n)分别是N1点和N2点的序列，则选择N3= max (N1, N2)，将它们作N3点DFT处理。（2） 周期性：离散傅立叶变换(DFT)是周期序列DFS取主值区间形成的，因此序列及其DFT 具有特性和。通
18、常将结果间的量值表示在k的负值区间。（3）对称性：实序列的离散傅立叶变换可以表示为，其中实部为偶对称，虚部为奇对称，幅值为偶对称，相位为奇对称。如果序列是实偶对称序列，则也是实偶对称，即；如果序列是实奇对称序列，则是虚奇对称，即；如果序列是虚偶对称序列，则也是虚偶对称，即；如果序列是虚奇对称序列，则是实奇对称，即。根据上述关系，对于实序列，则有；对于纯虚序列，则有。1、理解离散傅立叶变换（DFT）的圆周卷积性质2、掌握用MATLAB实现圆周卷积的方法。三、实验内容（1）将实指数函数抽样，取抽样周期为1/64，作64点DFT，并作出实部、虚部和幅频、相频特性曲线。（2）将图4-2中的两个连续函数
19、抽样，取抽样周期为1/32，作64点DFT，验证前述的四种奇偶特性，并作出幅频和相频特性曲线。实验五 信号处理中FFT的应用一、实验目的1、理解用FFT对周期序列进行频谱分析时所面临的问题并掌握其解决方法。2、掌握用时域窗函数加权处理的技术。3、理解用FFT对非周期信号进行频谱分析所面临的问题并掌握其解决方法。二、实验原理与计算方法、对周期序列进行频谱分析应注意的问题 k k(a)时域周期整数倍截断 (b)时域非周期整数倍截断图 5-1 周期函数的幅频曲线对时间序列作FFT时，实际上要作周期延拓（如果取长序列的一段进行计算还要先作截断）。周期序列是无限长时间序列，如果截断区间刚好就是该序列周期
20、的整数倍，那么在进行周期延拓后，将还原出原来的周期序列，由此可以较精确地计算出的该周期序列的频谱。反之，如果截断区间并不是该序列周期的整数倍，那么在进行周期延拓后，就不可能还原出原来的周期序列，由此计算出的频谱与该周期序列的频谱存在误差，而且误差的大小与截断区间的选取直接相关，如图4-1所示，其中幅度频谱的量值表示为，以dB(分贝)为单位。这种误差是由于周期序列与矩形截断序列相乘在频域产生二者的频谱卷积形成的。矩形窗的频谱是抽样函数序列，如图4-2所示。除了k = 0处主瓣内集中了大部分的能量外，两旁的较小峰值处的旁瓣也分散了一部分能量，它与周期序列频谱卷积的结果使原来集中的频谱展宽，称为频率
21、泄漏。 k图 5-2 矩形窗的频谱如果对已知周期的信号作频谱分析，在进行时域截断时，完全可以选取其周期的整数倍裁取，从而可以避免这种频率泄漏的发生。不过，通常需要进行频谱分析的信号是周期未知的信号，或随机信号，无法判断它的周期值，为了尽量避免频率泄漏对结果的影响，在作时间截断时，就应选取其频谱的旁瓣较小的截断函数，以减轻泄漏问题。2、时域窗函数的应用作为截断函数，矩形窗在作时间截断时，对所截取区间内的信号不加以任何影响，而其它的窗函数都将对所截取区间内的信号作加权处理。除了三角窗、Hanning窗和Hamming窗外，常用的窗函数还有很多，例如Parzen窗、Kaiser窗、Chebyshev
22、窗、Tukey窗、Poisson窗、Caushy窗、Gaussian窗和Blackman窗等等。本次实验采用几种常用的窗函数作时域加权截断。 0 t 0 k(a) 正弦函数的加权的非周期时域截断(b)减小了泄漏的频谱 图 5-3 采用Hanning窗加权后的时域截断和频谱图 5-3 中给出了采用Hanning窗对正弦函数作非整周期的时域加权截断后的波形和频谱，与图5-1(b)比较，泄漏已明显减少。应该指出，前面所给出的窗函数都是定义为以0点为中心、宽度为N +1的加权函数，在这里应用时，需要将其右移，成为区间内的加权函数。3、对非周期序列进行频谱分析应注意的问题（1）混叠一般非周期信号作FFT
23、之前要进行时域采样和周期延拓(无限长时间信号还应先截断再延拓)。根据Fourier变换理论，经等周期的冲激采样后，离散序列的频谱是原信号频谱以为周期的周期延拓。按照Nyquist采样定理，由采样引起周期延拓后频谱之间不发生混叠的条件是：(1)原信号应该是有限带宽信号，设其频带宽度为fm；(2)频谱的周期，即采样周期应满足Nyquist 条件。 0 n 0 N/2 N (a)时域按周期Ts采样 (b)频域一个周期内在N/2附近出现混叠 图 5-4 非周期函数采样后的幅频曲线由于实际上有限长时间信号的FT是频域的无限函数，因此采样所得的离散序列的频谱必定产生混叠，减小采样周期只能减小而不能消除混叠
24、对于时间有限函数，当采样周期较大时，也会在FFT得到的频域出现混叠，形成频谱失真，造成频谱分析结果与原信号的实际频谱的差异，也无法恢复出原信号。当然，实际工作中只要采样和截断产生的误差在许可的范围内就行了，但应该认识到混叠是引起频谱分析误差的一个主要原因。还应该注意的是，离散Fourier变换的频域也是周期化的，区间内的样点实际上是负频率区的量值，因此如果出现混叠，就将在一个周期内出现，并发生在附近的区域，如图5-4所示。要减少混叠，就要尽量减小采样周期。（2）泄漏周期函数截断引起的频率泄漏问题，在非周期函数截断处理后同样存在，这种误差是由于采样后的离散序列与矩形截断序列相乘在频域造成二者的
25、频谱卷积形成的。矩形窗的频谱是抽样函数序列，它与离散序列频谱卷积的结果使原来集中于每一个样点处的频谱展宽，其影响在高频区(接近N/2的样点)特别明显，如图5-5所示。同样，为了尽量避免频率泄漏对结果的影响，在对非周期函数作时间截断时，除尽量增加截断序列的宽度外，也应选取其频谱的旁瓣较小的截断函数，以减轻泄漏问题。 0 n 0 N/2 N (a)时域截断 (b)频域一个周期内在N/2附近出现泄漏 图 5-5 函数采样后作截断的幅频曲线在选取了适当的窗函数后，应当使窗函数的宽度与被处理的序列长度相同，如果作变换前还需要补零（例如为了作卷积运算或避免栅栏效应），则应将原序列与窗函数相乘后再补零，即补
26、零的样点不用窗函数加权处理。（3）栅栏效应非周期信号应具有连续的频谱，在对作抽样后进行DFT，得到的是离散的频谱。如果排除混叠和泄漏等误差的影响，所得的结果也只是的连续频谱上的个样值。这就象通过栅栏上的等间距缝隙观看到的另一边的景象，故此称栅栏效应。被栅栏遮住的景象中有可能存在与显现出的频谱差异较大的变化，即显示信号特征的频谱分量。为了使被栅栏遮住的部分能尽可能地显现出来，可以采用增加频域样点密度的方法，即在不增加信号采样点的情况下，用时域补零加宽变换尺度N来实现，称为补零重构。例如原来信号采样得到12个样点，在其后面再加上4个零，使序列的总长度为16个样点。这样处理的结果原来信号的采样间隔和
27、频率都没有改变，设采样频率为，经补零重构之后，采样频率仍然为，但是原来频域样点间宽度为/12，经补零重构之后频域样点间宽度为/16。这就使补零重构之后频域样点密度增加，而且显示出原来没有显露的一些频率位置的频谱。n 离散傅里叶反变换的快速算法：IFFTn 实序列的快速傅里叶变换：n 用一个N点的FFT计算一个2N点的实序列的DFT；n 双道组合法同时计算两个长度为N的实函数的FFT；n 利用FFT计算线性卷积（则包括前面几项内容）三、实验内容（1）将余弦函数cos(2pt)以Ts=1/53 s抽样，对余弦序列做样点数为N=128的FFT，画出频谱曲线，观察并记录频率泄漏现象，然后用Hammin
28、g窗和三角窗作加权截断，观察并记录泄漏的衰减。（2）将幅度为1，周期为2的方波信号，按Ts=1/37 s的间距抽样，做样点数N=128的FFT，画出频谱曲线，然后用Hamming窗和三角窗作加权截断，观察并记录作不同的加权截断引起的频谱差异。（3）将单边指数函数x(t)=e-tu(t)抽样截断后作FFT，首先选取不同的抽样周期Ts=0.05,0.1,0.5 s，并取N = 128，观察频谱混叠。然后作不同宽度的截断，选取矩形窗宽为4，8，32等，并保持N = 128，观察频谱泄漏。（4）计算下面三个正弦函数的组合的频谱其中频率f1=6.3，f2=9.7，f3=15.3，令t=nTs，抽样周期T
29、s=1/64。分别取N=32,64,128将其截断后作FFT，观察和记录混叠和泄漏形态。分别采取补零加宽和增加截取时间宽度的方法作出频谱图，了解栅栏效应和频率分辨力的意义。实验六 离散系统的Z域分析一、实验目的1、掌握离散序列z变换的计算方法。2、掌握离散系统系统函数零极点的计算方法和零极点图的绘制方法，并能根据零极点图分析系统的因果性和稳定性。3、掌握利用MATLAB进行z反变换的计算方法。二、实验原理与计算方法1、z变换离散序列x(n)的z变换定义为：。在MATLAB中可以利用符号表达式计算一个因果序列的z变换。其命令格式为：syms n; f=(1/2)n+(1/3)n;ztrans(f
30、)2、离散系统的系统函数及因果稳定的系统应满足的条件一个线性移不变离散系统可以用它的单位抽样响应h(n)来表示其输入与输出关系，即y(n)= x(n)* h(n)对该式两边取z变换，得： Y(z)= X(z) H(z)则： 将H(z)定义为系统函数，它是单位抽样响应h(n)的z变换，即对于线性移不变系统，若n0时，h(n)=0，则系统为因果系统；若，则系统稳定。由于h(n)为因果序列，所以H(z)的收敛域为收敛圆外部区域，因此H(z)的收敛域为收敛圆外部区域时，系统为因果系统。因为，若z=1时H(z)收敛，即，则系统稳定，即H(z)的收敛域包括单位圆时，系统稳定。因此因果稳定系统应满足的条件为
31、即系统函数H(z)的所有极点全部落在z平面的单位圆之内。3、MATLAB中系统函数零极点的求法及零极点图的绘制方法MATLAB中系统函数的零点和极点可以用多项式求根函数roots ()来实现，调用该函数的命令格式为：p=roots(A)。其中A为待求根多项式的系数构成的行向量，返回向量p是包含该多项式所有根位置的列向量。如：求多项式的根的MATLAB命令为：A=1 3/4 1/8;p=roots(A)运行结果为：p=-0.5000-0.2500也可以用z,p,k=tf2zp(B,A)函数求得。其中z为由系统的零点构成的向量，p为由系统的极点构成的向量，k表示系统的增益；B、A分别为系统函数
32、中分子分母多项式的系数向量。离散系统的系统函数可能有两种形式，一种是分子和分母多项式均按z的正次幂降幂排列，如，另一种是分子分母多项式均按z的负次幂升幂排列，如，在构造多项式系数向量时，分子和分母多项式系数向量的维数一定要相同，缺项用0补齐。对于H1(z)其分子多项式的系数向量应为：B=0 1 0 2 0；分母多项式的系数向量应为：A=1 3 2 2 1。对于H2(z)其分子多项式的系数向量应为：B=1 1 0；分母多项式的系数向量应为：A=1 1/2 1/4。绘制系统函数的零极点图可由MATLAB中的zplane函数实现。该函数的调用方法为：zplane(B,A)或者zplane(z,p,k
33、)，其中B，A，z，p，k的含义与tf2zp函数相同。若调用zplane(B,A)绘图，则首先将系统函数中分子分母多项式变换成按z的正次幂降幂排列的系数向量，再求零极点。 4、z反变换的计算方法z反变换可由部分分式展开法求得。由于指数序列anu(n)的z变换为，因此求反变换时，通常对进行展开：其中称为有理函数的留数。分两种情况进行讨论：（1）X(z)的所有极点均为单实极点此时，则X(z)的z反变换为：（2）X(z)有共轭极点设X(z)有一对共轭极点，则，其中留数的计算方法与单极点相同，即，r2=r1 *因此，只要求出部分分式展开的系数（留数），就可以直接求出X(z)的z反变换x(n)。在MAT
34、LAB中可利用函数residue()求解。令B和A分别是的分子和分母多项式构成的系数向量，则函数r,p,k=residue (B,A)将产生三个向量r、p、k，其中r为包含部分分式展开系数ri(i=1,2,N)的列向量，p为包含所有极点的行向量，k为包含部分分式展开的多项式项的系数cj(j=1,2,M-N)的列向量，若MN，则k为空阵。用residue()函数求出部分分式展开的系数后，便可根据其极点位置分布情况直接求出X(z)的反变换x(n)。如：已知，求其z反变换x(n)。首先利用residue()函数求出的部分分式展开的系数和极点，相应的MATLAB命令为：B=0 1 0;A=1 3 2;
35、r,p,k=residue (B,A)运行结果为：r = 2 -1p = -2 -1k = 由以上结果可得：；即X(z)只有两个单极点，其z反变换为：。已知，求其z反变换x(n)。利用residue()函数求出的部分分式展开的系数和极点，可得：B=0 0 1 1;A=1 -2 2 -1;r,p,k=residue (B,A)r = 2.0000 -1.0000 + 0.0000i -1.0000 - 0.0000ip = 1.0000 0.5000 + 0.8660i 0.5000 - 0.8660ik = 可见，包含一对共轭极点，用abs()和angle()函数即可求出共轭极点的模和相位，相
36、应命令为：p1=abs(p)p1 = 1.0000 1.0000 1.0000a1=angle(p)/pia1 = 0 -0.3333 0.3333即共轭极点为：，则，其z反变换为：三、实验内容（1）求下列序列的z变换：2-nu(n)；-(1/2)n u(n)；(1/2)n+(1/3)n u(n)（2）已知两个离散因果系统的系统函数分别为： ；分别求出各系统的零极点，绘制零极点图，分析系统的稳定性；求出各系统单位抽样响应。实验七 无限冲激响应(IIR)数字滤波器的三种结构一、实验目的1、掌握IIR滤波器的直接II型、级联型和并联型三种结构的基本原理和特点。2、掌握利用MATLAB实现IIR滤波
37、器的三种结构的程序设计方法，并能够进行三者之间的相互转换。3、掌握滤波器频响特性的绘制方法。二、实验原理与计算方法按照结构划分数字滤波器，有递归式和非递归式两种。递归式数字滤波器的差分方程为 (1)其中至少有一个.非递归式数字滤波器的差分方程为 (2)可以看出递归式数字滤波器的响应不仅与激励有关，而且与以前的输出信号有关；而非递归式数字滤波器的响应仅只与激励有关。按照单位样值响应划分数字滤波器，则有无限冲激响应(IIR)和有限冲激响应(FIR)之分。IIR滤波器是递归式的，差分方程如(1)式所示，FIR滤波器一般是非递归式的，差分方程如(2)式所示。IIR滤波器常用的典型结构有直接II型、级联型和并联型，分别介绍如下：、直接II型（也称为正准型结构）根据(1)式，IIR滤波器的传输函数为 (3)其中已假设(1)式中的，对于其它情况，则可令相应的某些系数为零。令则有(4)由此可以得到相应的时域中激励与响应之间的关系为 (5)其中是与(4)式中的相应的中间函数序列。x(n) y2(n) b0 y(n) z-1 a1 b1 z-1 a2 b2 z-1 aN-1
