施工现场临时用电变压器验算完整版.doc

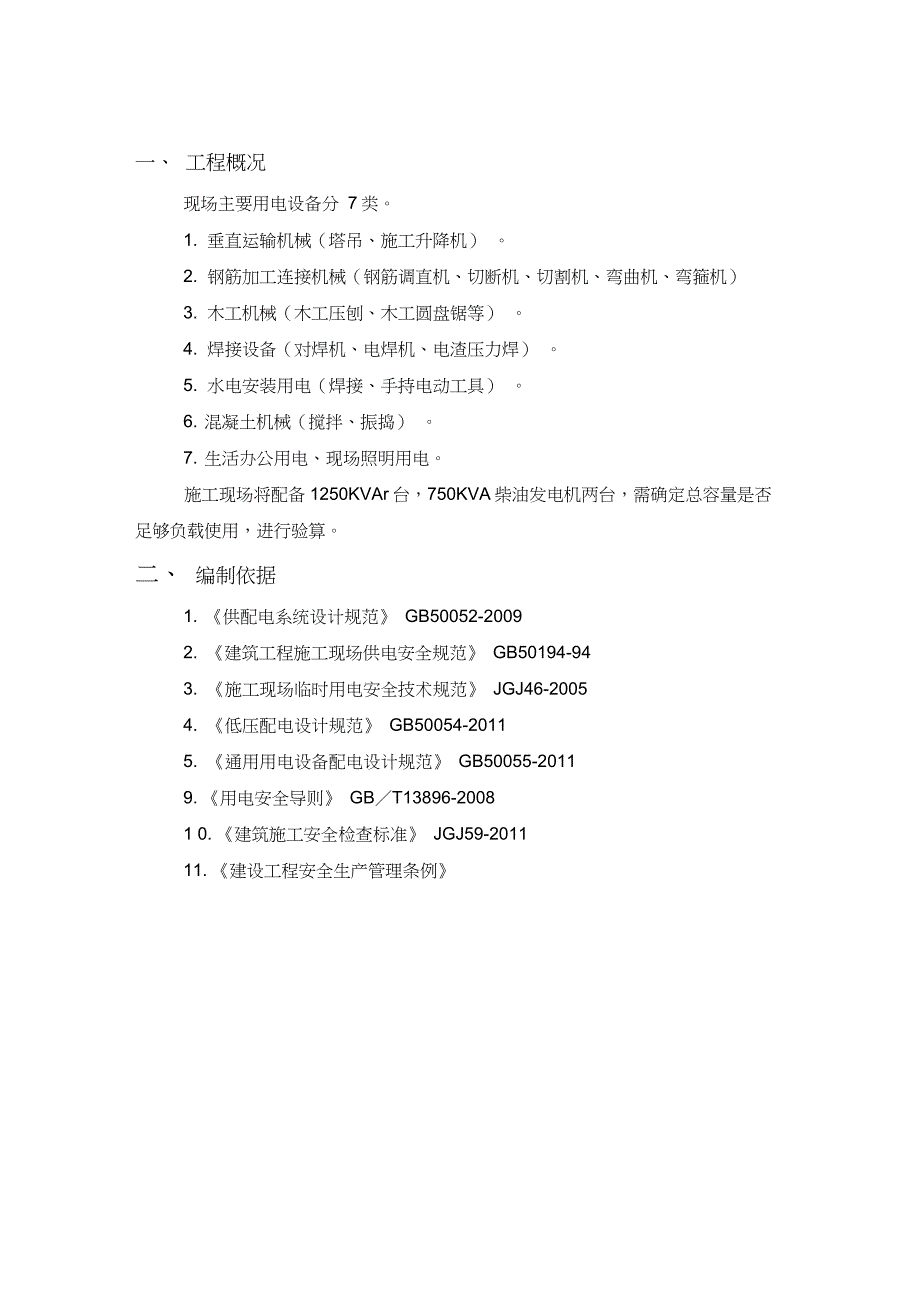

1、一、 工程概况现场主要用电设备分 7类。1. 垂直运输机械（塔吊、施工升降机） 。2. 钢筋加工连接机械（钢筋调直机、切断机、切割机、弯曲机、弯箍机）3. 木工机械（木工压刨、木工圆盘锯等） 。4. 焊接设备（对焊机、电焊机、电渣压力焊） 。5. 水电安装用电（焊接、手持电动工具） 。6. 混凝土机械（搅拌、振捣） 。7. 生活办公用电、现场照明用电。施工现场将配备1250KVAr台，750KVA柴油发电机两台，需确定总容量是否 足够负载使用，进行验算。二、 编制依据1. 供配电系统设计规范 GB50052-20092. 建筑工程施工现场供电安全规范 GB50194-943. 施工现场临时用电

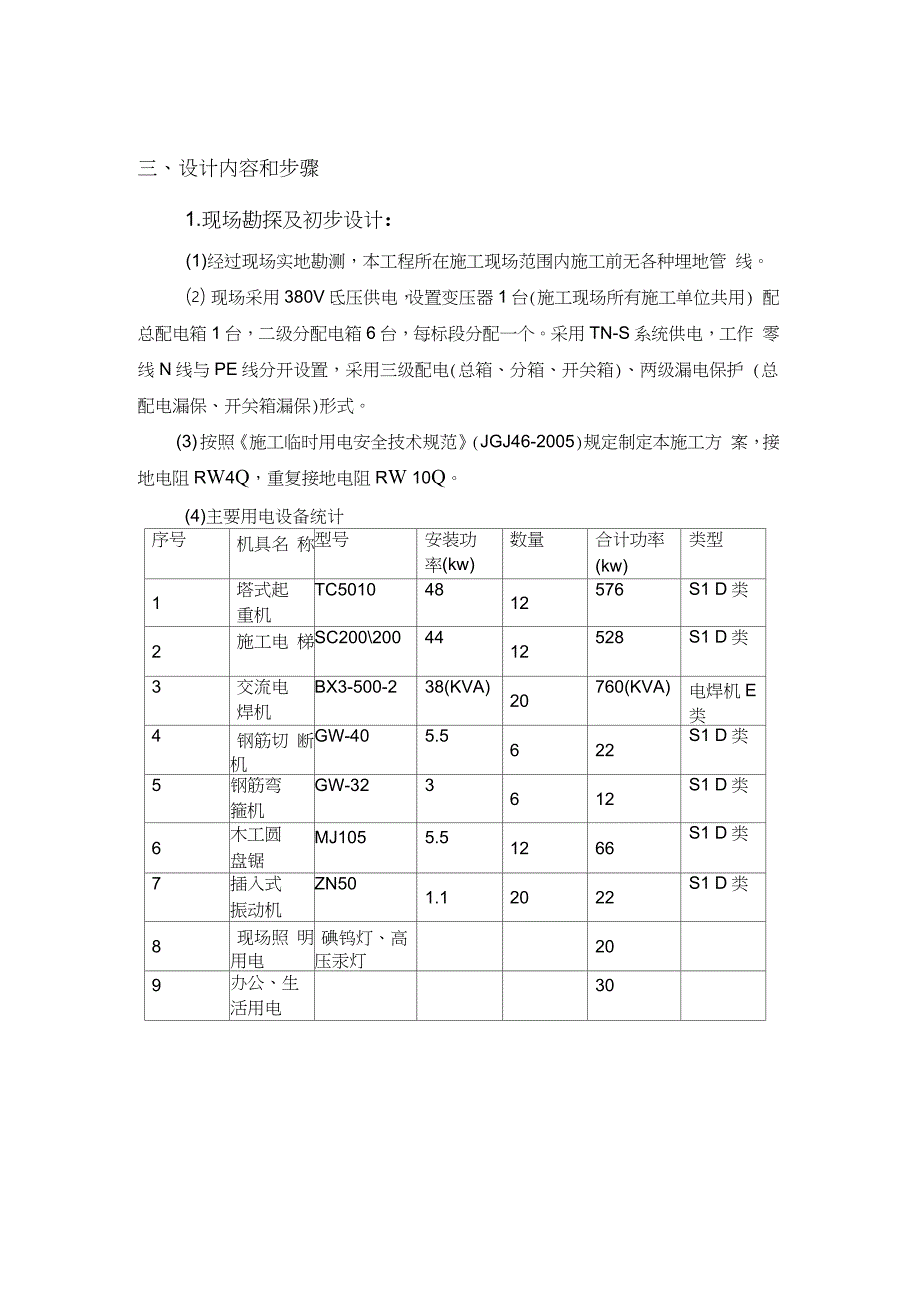

2、安全技术规范 JGJ46-20054. 低压配电设计规范 GB50054-20115. 通用用电设备配电设计规范 GB50055-20119. 用电安全导则 GBT13896-20081 0. 建筑施工安全检查标准 JGJ59-201111. 建设工程安全生产管理条例三、设计内容和步骤1.现场勘探及初步设计：(1)经过现场实地勘测，本工程所在施工现场范围内施工前无各种埋地管 线。 现场采用380V氐压供电，设置变压器1台(施工现场所有施工单位共用) 配总配电箱1台，二级分配电箱6台，每标段分配一个。采用TN-S系统供电，工作 零线N线与PE线分开设置，采用三级配电(总箱、分箱、开关箱)、两级漏

3、电保护 (总配电漏保、开关箱漏保)形式。(3) 按照施工临时用电安全技术规范(JGJ46-2005)规定制定本施工方 案，接地电阻RW4Q，重复接地电阻RW 10Q。(4)主要用电设备统计序号机具名 称型号安装功率(kw)数量合计功率(kw)类型1塔式起重机TC50104812576S1 D类2施工电 梯SC2002004412528S1 D类3交流电焊机BX3-500-238(KVA)20760(KVA)电焊机E 类4钢筋切 断机GW-405.5622S1 D类5钢筋弯箍机GW-323612S1 D类6木工圆盘锯MJ1055.51266S1 D类7插入式振动机ZN501.12022S1 D类

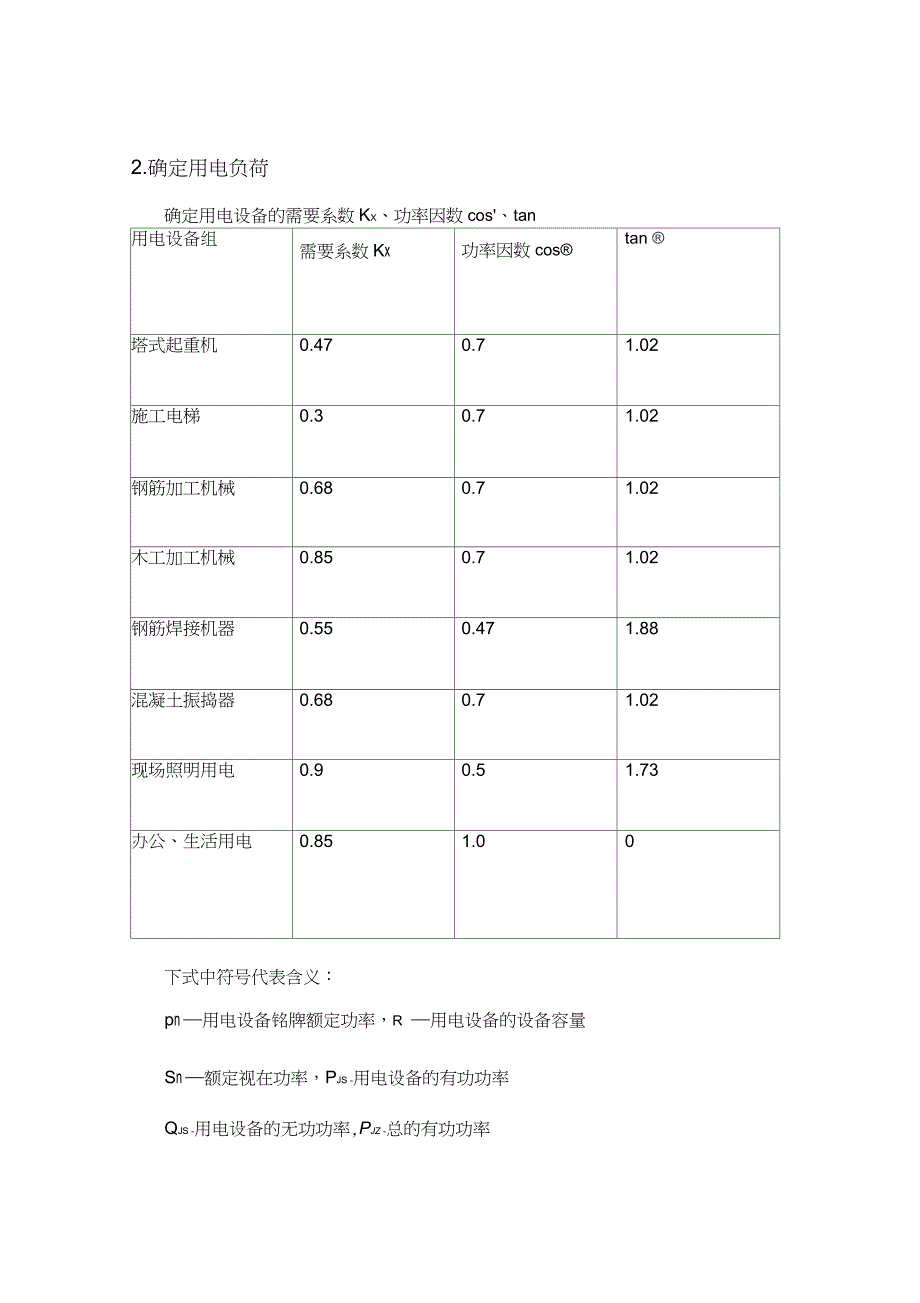

4、8现场照 明用电碘钨灯、高 压汞灯209办公、生活用电302.确定用电负荷确定用电设备的需要系数Kx、功率因数cos、tan用电设备组需要系数Kx功率因数costan 塔式起重机0.470.71.02施工电梯0.30.71.02钢筋加工机械0.680.71.02木工加工机械0.850.71.02钢筋焊接机器0.550.471.88混凝土振捣器0.680.71.02现场照明用电0.90.51.73办公、生活用电0.851.00下式中符号代表含义：pn 用电设备铭牌额定功率，r 用电设备的设备容量Sn 额定视在功率，Pjs -用电设备的有功功率Qjs -用电设备的无功功率,Pjz -总的有功功率Q

5、JZ-总的无功功率,Sjz总的视在功率,Sjz -总的计算电流(1)塔式起重机KX=0.47, cos =0.7, tan =1.02将JC=40烦一换算到Jd=25%勺额定容量Pn =48kwFe = n *(JC/J C1)1/2 * Pn =12* (0.4/0.25)1/2 *48=728.64kwPJs = Kx * Fe =0.47*728.64=342.46kwQjS = PjS * tan =342.46*1.02=349.31kvar施工电梯KX=0.3 , cos =0.7, tan =1.02将Jc=40%S一换算到Jc1=25%勺额定容量P, =44kwR = n *(

6、JC/J C1)1/2 * Pn =12* (0.4/0.25)1/2*44=667.92kwPJS = Kx * Fe=0.3*667.92=200.38kwQjS = PjS *ta n =200.38*1.02=204.38kvar(3)交流电焊机(其负荷持续率为50%)K x =0.55 , cos=0.47 , tan : =1.88将Jc=50烦一换算到Jd=100%勺额定容量Pn =S, * cos : =38X 0.47=17.86kwR = n *(Jc/J cj/2 * Pn =12* (0.5/1)1/2 *17.86=252.60kwPjs = Kx * Fe=0.55

7、252.60=138.93kwQjS = PjS *ta n =138.93*1.88=261.19kvar(3) 钢筋切断机KX=0.68 , cos =0.7, tan =1.02PJS =0.68*5.5*6=22.44kwQjs = Pjs * tan=22.44*1.02=22.89kvar(4) 钢筋弯箍机KX =0.68 , cos=0.7 , tan =1.02PJS =0.68*3*6=12.24kwQjs = PJS * tan : =12.24*1.02=12.48kvar(5) 木工圆锯KX =0.85 , cos : =0.7 , tan =1.02PJS =0.8

8、5*5.5*12=56.10kwQjs = PJS * tan =56.10*1.02=57.22kvar(6) 插入式振动器KX=0.68 , cos=0.7, tan =1.02PJS =0.85*1.1*20=18.70kwQjs = Pjs *ta n =18.70*1.02=19.07kvar(7) 现场照明用电KX=0.9，cos =0.5，tan =1.73PJS =0.9*20=18kwQjs = Pjs * tan =18*1.73=31.14kvar(8) 办公、生活用电K x =0.85， cos=1，tan=0PJS =0.85*30=25.50kwqjs = PJS

9、 tan =25.5*0=0kvar(9) 总的计算负荷计算KX=0.9总的有功功率FJZ = KXFJs =0.9*(342.46+200.38+138.93+22.44+12.24+56.10+18.70+18.00+25.50)=834.74kw总的无功功率Qjz = Kx* QjS =0.9*(349.31+204.38+261.19+22.89+12.48+57.22+19.07+31.14+0)=861.91kvar总的视在功率SjZ =(Pj； QJZ)1/2 = (834.742 861.912)1/2=1199.87KVA总的计算电流计算Ijz =Sjz 心.732*Ue) =1199.87/ (1.732*0.38 ) =1823.07A另，由于考虑到塔式起重机和施工电梯可能不会同时使用的情况，且施工电梯的功率消耗较塔式起重机更小。若排除施工电梯的功率，则上数据变为：总的有功功率 PJZ=654.40kw，总的无功功率QJZ =677.97kvar，总的视在功率 SJZ =942.28KVA IJZ =1431.69A。四、结论由计算可知，施工现场用电总的视在功率为1498.86KVA,考虑一定的裕量，取15%则总的视在功率变为1723.69KVA同时，若排除施工电梯，考虑裕量的情况下，总的视在功率为1083.62KVA
