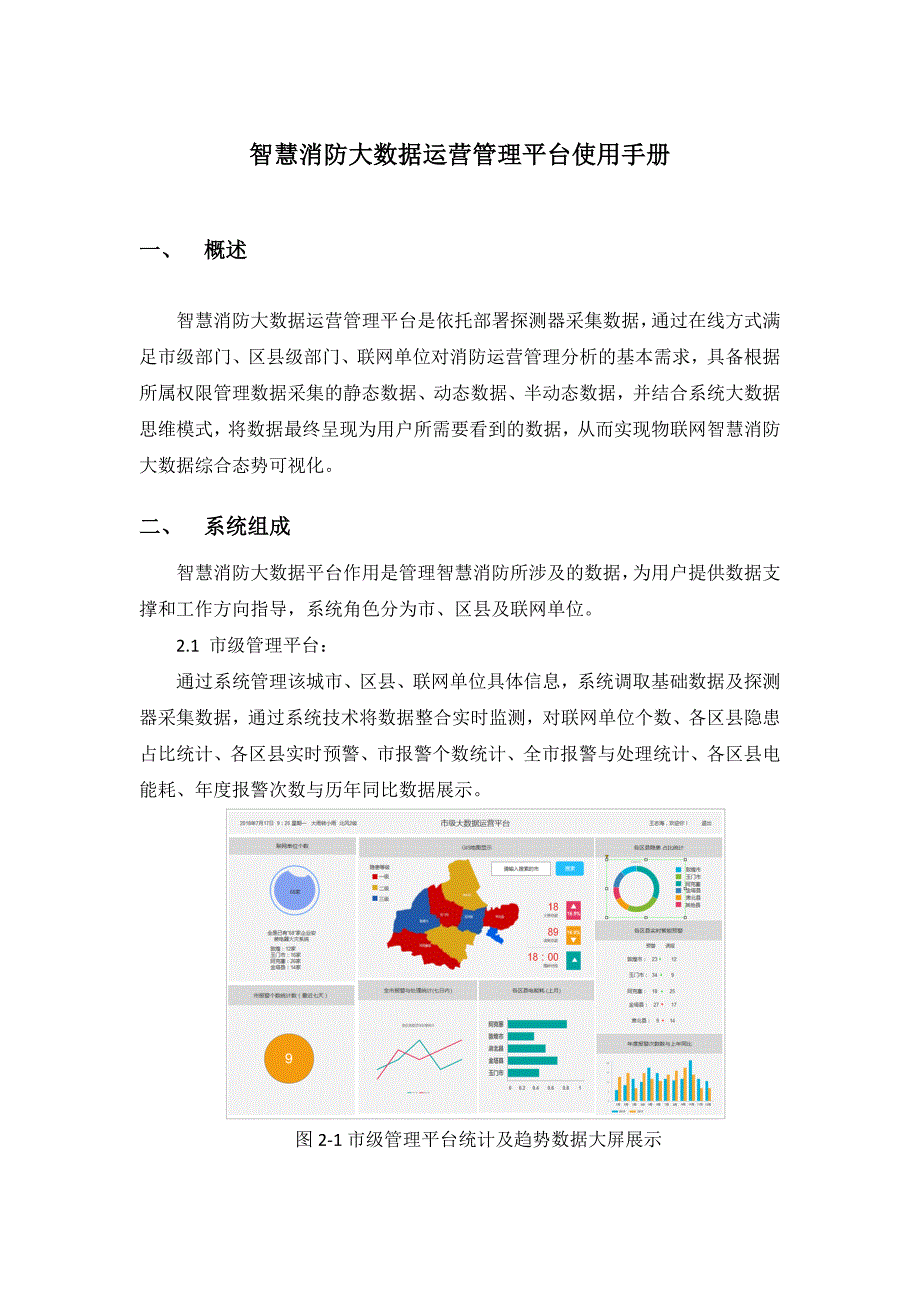

1、智慧消防大数据运营管理平台使用手册一、 概述智慧消防大数据运营管理平台是依托部署探测器采集数据,通过在线方式满足市级部门、区县级部门、联网单位对消防运营管理分析的基本需求,具备根据所属权限管理数据采集的静态数据、动态数据、半动态数据,并结合系统大数据思维模式,将数据最终呈现为用户所需要看到的数据,从而实现物联网智慧消防大数据综合态势可视化。二、 系统组成智慧消防大数据平台作用是管理智慧消防所涉及的数据,为用户提供数据支撑和工作方向指导,系统角色分为市、区县及联网单位。2.1 市级管理平台:通过系统管理该城市、区县、联网单位具体信息,系统调取基础数据及探测器采集数据,通过系统技术将数据整合实时监

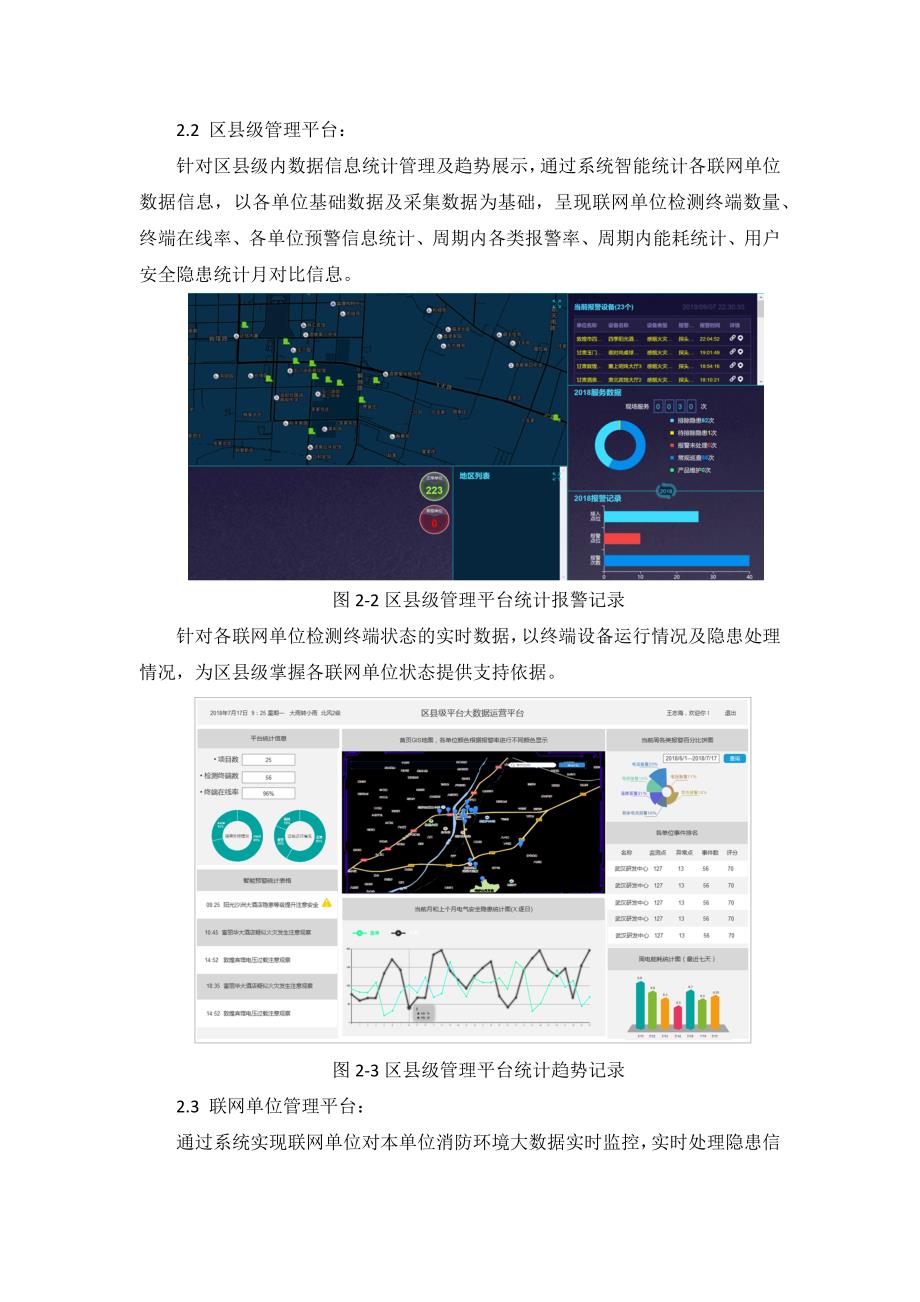

2、测,对联网单位个数、各区县隐患占比统计、各区县实时预警、市报警个数统计、全市报警与处理统计、各区县电能耗、年度报警次数与历年同比数据展示。 图2-1市级管理平台统计及趋势数据大屏展示2.2 区县级管理平台:针对区县级内数据信息统计管理及趋势展示,通过系统智能统计各联网单位数据信息,以各单位基础数据及采集数据为基础,呈现联网单位检测终端数量、终端在线率、各单位预警信息统计、周期内各类报警率、周期内能耗统计、用户安全隐患统计月对比信息。图2-2区县级管理平台统计报警记录针对各联网单位检测终端状态的实时数据,以终端设备运行情况及隐患处理情况,为区县级掌握各联网单位状态提供支持依据。图2-3区县级管理

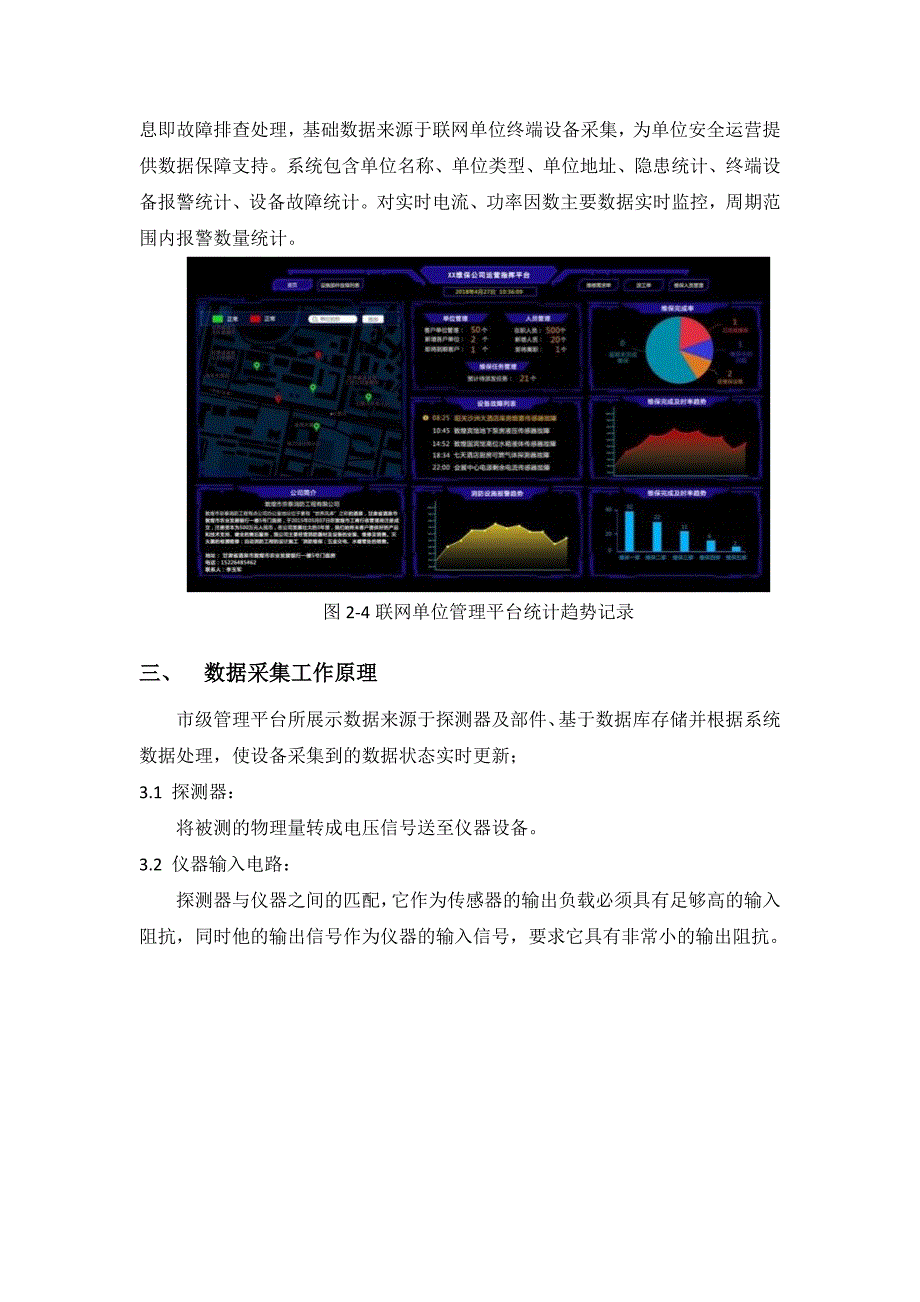

3、平台统计趋势记录2.3 联网单位管理平台:通过系统实现联网单位对本单位消防环境大数据实时监控,实时处理隐患信息即故障排查处理,基础数据来源于联网单位终端设备采集,为单位安全运营提供数据保障支持。系统包含单位名称、单位类型、单位地址、隐患统计、终端设备报警统计、设备故障统计。对实时电流、功率因数主要数据实时监控,周期范围内报警数量统计。图2-4联网单位管理平台统计趋势记录三、 数据采集工作原理市级管理平台所展示数据来源于探测器及部件、基于数据库存储并根据系统数据处理,使设备采集到的数据状态实时更新;3.1 探测器:将被测的物理量转成电压信号送至仪器设备。3.2 仪器输入电路:探测器与仪器之间的匹

4、配,它作为传感器的输出负载必须具有足够高的输入阻抗,同时他的输出信号作为仪器的输入信号,要求它具有非常小的输出阻抗。图3-1数据采集系统的基本组成框图3.3 多路采集开关在一个采样周期之内,对全部各路信号按先后顺序分别采样一次,将多路系统转换为单路系统,实现多路合一。3.4 模数转换器则将每一个采集数据转换为数据代码。3.5 大数据运营管理系统:将数据代码进行编排和编码,通过计算机数据处理,呈现系统用户终端。四、 前端数据库4.1 常用数据库:数据中可查看所有探测器设备编号、上送时间、当前状态(打开/闭合)以及联动状态。提供各种数据,对各种不同数据需求进行综合分析与解释,提供基于探测器的数据查

5、询、管理、统计分析等功能。利用数据库,对各系统功能的数据可视化、思维可视化的决策提供支持。图4-1摘取部分数据库图示4.2 探测器数据:探测器打开状态,如系统设备监控为有该探测器信息,系统会自动添加该探测器所属联网单位,自动登记,进行监控。每增加一个探测器信息,所属部件会自动记录信息。4.3 实时测量数据根据探测器设备编号,采集所有探测器所上送的相关数据。图4-2数据库中探测器实时状态五、 数据处理5.1 在线处理:根据探测器类型所涉及的事件类型,分为预警、报警时效区分,未处理与已处理状态。图5-1探测器状态及事件列表对不同类别的事件自动将数据在系统中显示,以监查电流事件、温度事件、剩余电流事

6、件、电压事件、自动断电事件、自动灭火事件、电弧事件情况,根据预警时效设定,已做警告在系统中提醒。图5-2探测器状态处理状态列表对于未处理事件,系统将报警会自动联动对应系统角色,如某一联网单位,可进行快速对报警信息在线处理。事件处理后如再未有任何讯号发现,则表示已处于正常状态。图5-3探测器在线处理5.2 实时监控主要针对消防设备的电源的各项参数进行实时监控,实时更新数据,通过结合数据库实时检测电流采集、有功功率、总功率因、电流不平衡度数状态,在一定时间范围内根据类别实时统计数据。图5-4实时监控更新统计数据六、 系统基础数据6.1 系统基础数据:基础设置主要是对系统用户角色权限进行相关配置,权

7、限分类这里主要包括管理端角色,市级平台、区县级平台、联网单位所配置在系统中所应有的管理功能。6.2 用户管理:对登陆系统用户添加/修改/禁用/删除设定。七、 后台维护数据后台维护数据菜单可理解为共用数据存储模块,是存储系统各类基础数据和对数据内容进行相关维护的模块,前端任何功能都可根据需要调用此菜单内的所有数据信息. 用户在后台可对数据菜单的内容进行,创建/修改/查询/删除操作. 例如:监测终端设备类型使用性质菜单可以添加修改删除类型名称。图7-1后台维护系统基础内容如用户需要添加新菜单,可通过管理平台进行快速创建。并支持模版导入形式。图例:系统使用的单位性质图7-2创建、删除基础内容八、 系统设置系统所属企业的相关信息设置,如企业名称、企业logo、企业背景图等信息设置。九、 账户管理登陆系统的账号密码管理。允许密码修改/重置,密码修改重置后可重新登陆使用系统。
