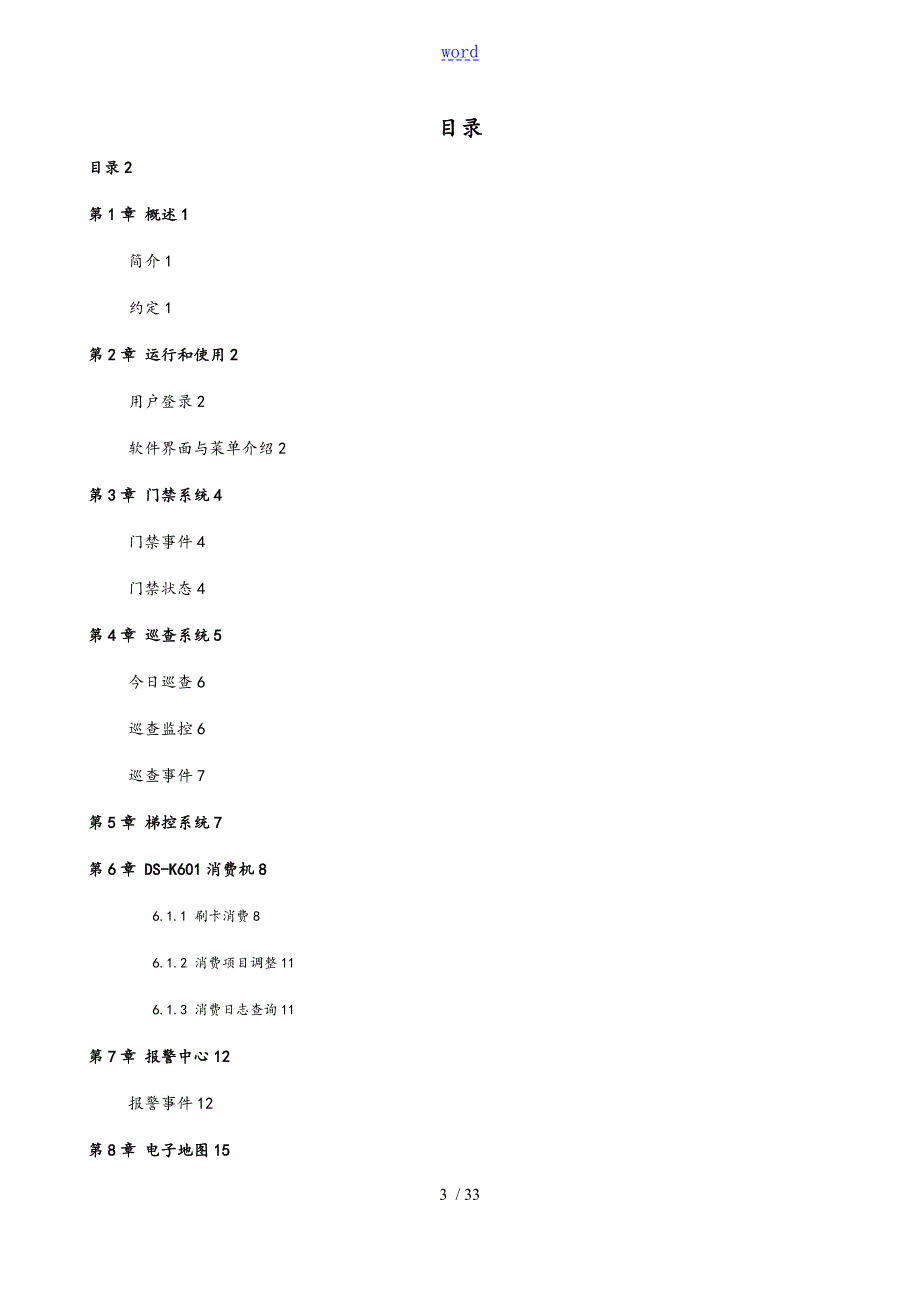

1、word智能一卡通iVMS-6700CS局部目录目录2第1章 概述1 简介1 约定1第2章 运行和使用2 用户登录2 软件界面与菜单介绍2第3章 门禁系统4 门禁事件4 门禁状态4第4章 巡查系统5 今日巡查6 巡查监控6 巡查事件7第5章 梯控系统7第6章 DS-K601消费机86.1.1 刷卡消费86.1.2 消费项目调整116.1.3 消费日志查询11第7章 报警中心12 报警事件12第8章 电子地图15 查看电子地图15 地图操作168.2.1 地图预置点168.2.2 地图导航178.2.3 地图报警数17 显示元素17第9章 维护管理19 系统菜单19 查询统计19 工具集209.
2、3.1 软键盘209.3.2 工作记录20 帮助209.4.1 帮助主题209.4.2 关于21第10章 系统设置21 常规设置21 抓图设置22第11章 访客系统24 数据访问配置24 系统登录24 主界面操作25 发放卡片26 回收卡片26 系统设置2628 / 33第1章 概述1.1 简介海康威视智能一卡通管理系统采用C/S与B/S混合体系结构，是一套“集成化、“智能化的一卡通管理系统，整合了门禁、消费、考勤、巡查、系统、访客、可视对讲等卡应用相关系统，并对实现一个平台下多个子系统的统一管理与相互之间的联动，使整个系统真正实现了“一次发卡，一卡通用管理，加强智能化的管理效果。1.2 约定
3、在本手册中为了简化描述，做以下约定：u 海康威视智能一卡通管理系统客户端简称为软件。u 点击为鼠标左键单击。u 双击为鼠标左键双击。u 右键单击为鼠标右键单击。u 局部图片为示意图，请以软件实际界面为准。第2章 运行和使用2.1 用户登录第一步：双击桌面客户端图标，显示如下登录框。第二步：输入用户名、密码、中心服务器IP地址与端口等相关信息。默认情况下：用户名为admin，密码为Abc123+，端口为80。第三步：点击“确定。勾选“自动登录，保存本次输入的用户名和密码，下次软件启动时，将自动登录。2.2 软件界面与菜单介绍软件主界面分为7个局部，如如下图所示：软件界面说明如下：区域说明区域说明
4、系统菜单标签栏公告栏子系统集成告警信息工具栏连接状态与版本信息等系统菜单：进入系统设置、锁定系统、注销系统、修改密码、检查更新、关于我们。标签栏：进入实时监控、一卡通系统、报警中心、电子地图等子系统时，会打开标签栏。公告栏：发布公告信息。子系统集成：可进入实时监控、一卡通系统、报警中心、电子地图等子系统。告警信息：可快速查看各种告警事件工具栏：可进入统计查询、网络对讲、软键盘、工作记录、系统配置与帮助。底部状态栏：可查看系统版本信息，连接状态与系统时间第3章 门禁系统在首页点击“一卡通一卡通系统门禁系统，即可进入门禁系统。3.1 门禁事件点击“门禁事件页签，显示事件列表，展示所有发生的门禁事件
5、如合法卡比对通过、无此卡号、门锁打开等事件信息，配置了报警的事件信息以红色字体显示。点击某条事件，可以查看触发此事件的持卡人信息，右键可以进展反控。点击“搜索选项，展开搜索条，可输入条件查询门禁事件。再次点击“搜索选项可以隐藏搜索条。点击“隐藏，可使右侧的“持卡人信息面板隐藏，点击“显示，即可显示。3.2 门禁状态点击“门禁状态页签，展示门禁状态、事件信息，并且可以对门禁点进展反控。图示：分组反控左侧的资源树中只展示有门禁点的区域。右键点击门组，可对该分组下的所有门禁点进展开关门控制，如上图。资源树中点击某区域，在门禁状态中列出所有门禁点的开关门状态。右键点击门禁点，可以对其进展反控，或者通
6、过点击右上角的图标进展反控。反控需注意：1、在客户端反控常闭后需执行其它三个反控命令中的任意一个来完毕反控常闭，否如此刷卡等操作后门保持常闭，DS-K2600和其他系列都是。2、DS-K2600系列反控常闭后刷超级卡密码认证模式下可刷卡+超级密码也可完毕反控常闭。 说明：启用“多重认证：本地认证+远程开门功能后，在读卡器上刷卡验证通过，中心客户端会收到远程开门请求，假如同意开门，请点击开门；假如不同意开门，点击取消或关闭对话框即可。请在收到请求后的10秒完成操作，超出10秒后做超时不开门处理。第4章 巡查系统在首页点击“一卡通一卡通系统巡查系统，即可进入巡查系统。备注：巡查通知客户端提醒功能，
7、需要打开巡查系统。4.1 今日巡查点击“今日巡查页签，主要展示今日的巡查排班与其执行状态和结果。巡查班次的右上角，按状态显示：全部、已完成、执行中、未执行。点击某个班次，可以展示巡查路线中具体的巡查点列表，每个点都有对应的巡查结果等具体信息。点击“隐藏，可使“巡查点列表面板隐藏，点击“显示，即可显示。4.2 巡查监控点击“巡查监控页签，只展示执行中的班次信息。可以实时查看到正在巡查的班次信息、具体巡查点与其结果，鼠标移动到巡查点结果图标上，还可查看巡查时间等信息。4.3 巡查事件点击“巡查事件页签，巡查事件列表中展示所有的巡查事件，如准时、早巡、晚巡、漏巡、补漏巡的事件信息，配置了报警的事件信
8、息以红色字体显示。点击“搜索，展开搜索框，可以输入条件查询巡查事件。再次点击“搜索可以隐藏搜索框。点击“隐藏，可使右侧的“持卡人信息面板隐藏，点击“显示，即可显示。巡查事件和报警都可以被客户端在报警中心被订阅或取消，一次取消订阅最长时间为24个小时。第5章 梯控系统在首页点击“一卡通一卡通系统梯控系统，即可进入梯控系统。事件列表中展示了客户端登录后上报的所有梯控事件，如合法卡刷卡、电梯停用、权限不合等，设置为报警的事件以红色字体显示。点击“搜索，展开搜索框，可以输入条件可查询事件。再次点击“搜索即可隐藏搜索框。点击“隐藏，可使右侧的“持卡人信息面板隐藏，点击“显示，即可显示。第6章 DS-K6
9、01消费机“消费设备配置DS-K601消费机，然后才能进展消费。DS-K601设备支持四种消费模式：计次收费、定值收费、非定值模式和消费项目收费。6.1.1 刷卡消费刷卡消费时会展示该人员信息、账户余额以与最近在该消费机上消费的记录，可记录5条消费信息。n 计次收费刷卡之后，点击“计次，然后确认消费。n 非定值模式刷卡之后，点击“非定值，输入扣款金额，进展确定消费。n 定值收费刷卡之后，点击定值，即可扣固定的金额。n 消费项目收费刷卡之后，单击“按消费项目，选择具体项目并选择相应数量，然后进展消费结果。相应数量可以通过“+、“-来选择。该收费模式下载结账时如果不能立即支付，可点击如下图中的保存
10、按钮对当前项目进展临时保存，跳过这次消费进展下一笔消费。在稍后再次结账时可以点击导入获取刚刚的消费项目。最多可保存5份消费项目，支持消费项目覆盖保存。6.1.2 消费项目调整可以对消费项目进展暂停销售和恢复销售的变更配置，暂停销售的项目在按消费项目消费时不展示。6.1.3 消费日志查询单击“消费日志查询，您可以查询在该设备上的所有消费日志。第7章 报警中心客户端可以接收和处理报警信息。客户端根据管理员的配置，进展报警联动，显示报警信息。客户端可以对IO报警撤防、布防或手动报警，也可以对报警信息进展确认等处理。注意：客户端弹出语音报警或打开对将通道等报警联动的实现，需要在管理中心上设置相应的报警
11、联动。7.1 报警事件在“导航首页或菜单中，点击报警中心报警事件，可进入“报警事件页面，该页展示了登录客户端后上报的所有报警，并可对报警信息进展报警确认、查看详细信息等操作。对于报警信息，可以进展人工确认，在报警记录上点击右键，选择“确认报警。也可以选择对报警信息进展确认。设置过滤条件经确认的报警信息会显示在报警列表中。选择不同的设备可以查看不同设备产生的报警，如选择“设备IO，即可查看设备IO产生的报警。报警信息处理的说明如下表所示：报警信息处理说明查看报警记录的详细信息对选中的报警记录进展相关的文字描述和确认删除当前已经停止的报警记录清空所有已经停止的报警记录订阅报警事件后，可接收到推送的
12、报警信息选择系统的相关用户，手动发送报警信息，报警信息的容可以自定义报警确认选择一条报警，点击“报警确认，输入描述信息，即可确认该报警信息。查看详细信息选择一条报警，点击“详细信息或右键选择“查看详情，即可查看该报警的详细信息。手动报警用户可以选择系统的相关用户，手动发送报警信息，报警信息的容可以自定义。注意：该功能需要存在在线用户，也可以给自己发送手动报警。报警订阅用户可以选择订阅某条或全部报警信息，一旦该类报警信息出现，将会在客户端收到提示。第8章 电子地图对于已经配置报警的门禁点、梯控元素，报警时会弹出图像，图标闪烁。8.1 查看电子地图第一步：点击“电子地图界面。如如下图所示。地图上显
13、示门禁点、报警输入、报警防区、梯控元素、地图、文字标记。第二步：双击左侧目录元素，可以定位到元素在地图中的位置，并显示该元素的详细信息。第三步：右键单击地图上的某个元素，您可以进展以下操作：l 报警历史：查看报警信息。l 去除报警：去除地图上所有报警。l 开门关门：门禁点的开门、关门、常开、常关的操作。l 关闭窗口：关闭该元素信息窗口。8.2 地图操作进入“地图操作，您可以进展以下操作：l 文字标识：勾选时显示元素名称。l 报警信息：勾选时元素报警会进展闪烁。l 全屏显示：勾选时全屏显示当前地图。l 去除所有报警：点击后，去除地图上闪烁的报警。8.2.1 地图预置点第一步：点击“地图操作，勾选
14、预置信息面板，地图左下角显示“地图预置点。第二步：根据实际场景，设置预置点。1. 单击“空预置点，出现预置点对话框。 2. 输入预置点名称，单击“确定。 3. 单击已设置的预置点，调用预置点。 您也可以右键菜单，调用、删除、修改预置点。8.2.2 地图导航第一步：点击“地图操作，勾选“地图导航面板，地图右下角显示“地图导航。第二步：滑动鼠标滑轮，可调节地图大小，地图导航中显示当前地图的缩放比例和显示区域。8.2.3 地图报警数第一步：点击“地图操作，勾选“报警数目窗格，地图下方显示“地图报警数目。8.3 显示元素第一步：点击“显示元素，出现元素勾选框。如如下图所示。第二步：根据实际场景，设置
15、地图显示元素。第9章 维护管理9.1 系统菜单进入系统菜单，选择的下拉菜单，选项进入系统菜单项选择择。系统菜单说明如下：菜单项选择项说明系统设置进入系统设置菜单锁定系统锁定系统，再次操作需重新输入密码注销系统注销用户修改密码修改当前用户的密码检查更新可检查是否最新版本并自动更新关于我们软件相关介绍9.2 查询统计在导航首页或系统菜单项选择择，进入“查询统计，可以对所有日志进展分类查询、导出或者形成报表。报警查询报警日志包含智能报警、门禁报警、梯控报警、巡查报警、防区报警和异常报警。报警日志包含各种报警信息记录。第一步：进入“统计查询界面。第二步：选择报警类型、查询围、开始时间和完毕时间。点击查
16、询，搜索并显示相关日志。第三步：可选：点击，将搜索结果以表格的形式导出。配置日志配置平台时的日志，查询同报警查询。控制日志控制平台时的日志，包含BS控制和CS控制。查询同报警查询。设备日志设备日志即设备存储中保存的设备日志。查询同报警查询。工作日志工作记录包含交班日志、违规日志和普通日志等。查询同报警查询。9.3 工具集在标签页“导航首页或“系统菜单可进入工具集。9.3.1 软键盘点击将打开系统自带的软键盘功能。9.3.2 工作记录 可以提交交班日志、普通日志、违规日志。9.4 帮助9.4.1 帮助主题点击查看帮助文档。9.4.2 关于点击查看软件版本、授权等信息。第10章 系统设置进入系统菜
17、单，选择的下拉菜单，选项进入系统菜单项选择择系统设置。10.1 常规设置点击“常规设置选项卡。常规配置说明如下：常规配置说明说明常规设置运行程序后自动登录运行软件后自动登录自动锁屏在设置的时间不进展操作即锁定首页设置公告信息显示条数公告栏信息显示条数最大值告警信息显示条数告警栏信息显示条数最大值10.2 抓图设置点击“抓图设置选项卡。常规配置说明如下：抓图配置说明说明抓图设置抓图模式可选择自动或手动抓图连续抓图模式可选择按帧或按秒自行设置间隔时间连续抓图数设置连续抓图的数自定义文件名自定义保存图片的文件名保存格式可选择保存图片格式为jpeg或bmp保存路径图片抓图保存路径第11章 访客系统11
18、1 数据访问配置 初次运行RVS.exe，系统会弹出数据访问配置对话框，如图：根据项目的情况选择“海康或者“汉军，并填写相应的配置项目。如：选择“海康，设置URL为6700 webService的地址并设置服务器IP。注意：1、URL是否填写正确，请在IE的地址测试一下，如果有返回数据，如此证明URL正确。 2、如要非首次配置，可以在RVS安装目录下找到DbConfig.exe，打开此界面。11.2 系统登录双击RVS.exe , 显示登录界面，如图：填写登录名和密码，单击登录。11.3 主界面操作 登录成功后显示如下主界面：其中： 扫描二代证：可以对进展扫描。 扫描其它证件：可以对其它证件
19、进展全程扫描。 视频抓拍：可以抓拍一图像。 修改资料：可以对访客人员信息进展修改。拨号：如果有接入网络，如此可以通过输入进展拨号。发放卡片：给访客人员发放访客卡或者回收卡片。放弃：放弃当前的操作。查询：查询已经录入的访客信息。关闭：关闭此系统。11.4 发放卡片访客人员到来时，刷取卡片，然后刷取访客的身分证，然后点击发放卡片。11.5 回收卡片访客人员离开时，刷取卡片，然后点击回收卡片。11.6 系统设置在主界面头部双击，跳出如下界面：根据具体情况设置读卡器的类型、端口号、波特率与设备类型。根据具体情况设置系统参数，其中：启用扫描彩色：表示是否扫描彩色的证件照。启用条码模式：表示是否由系统自动发卡。启用打印：表示是否打印访客单。一体机模式：表示设备是否为一体机。有效时间可编辑：表示是否可以编辑有效时间。
