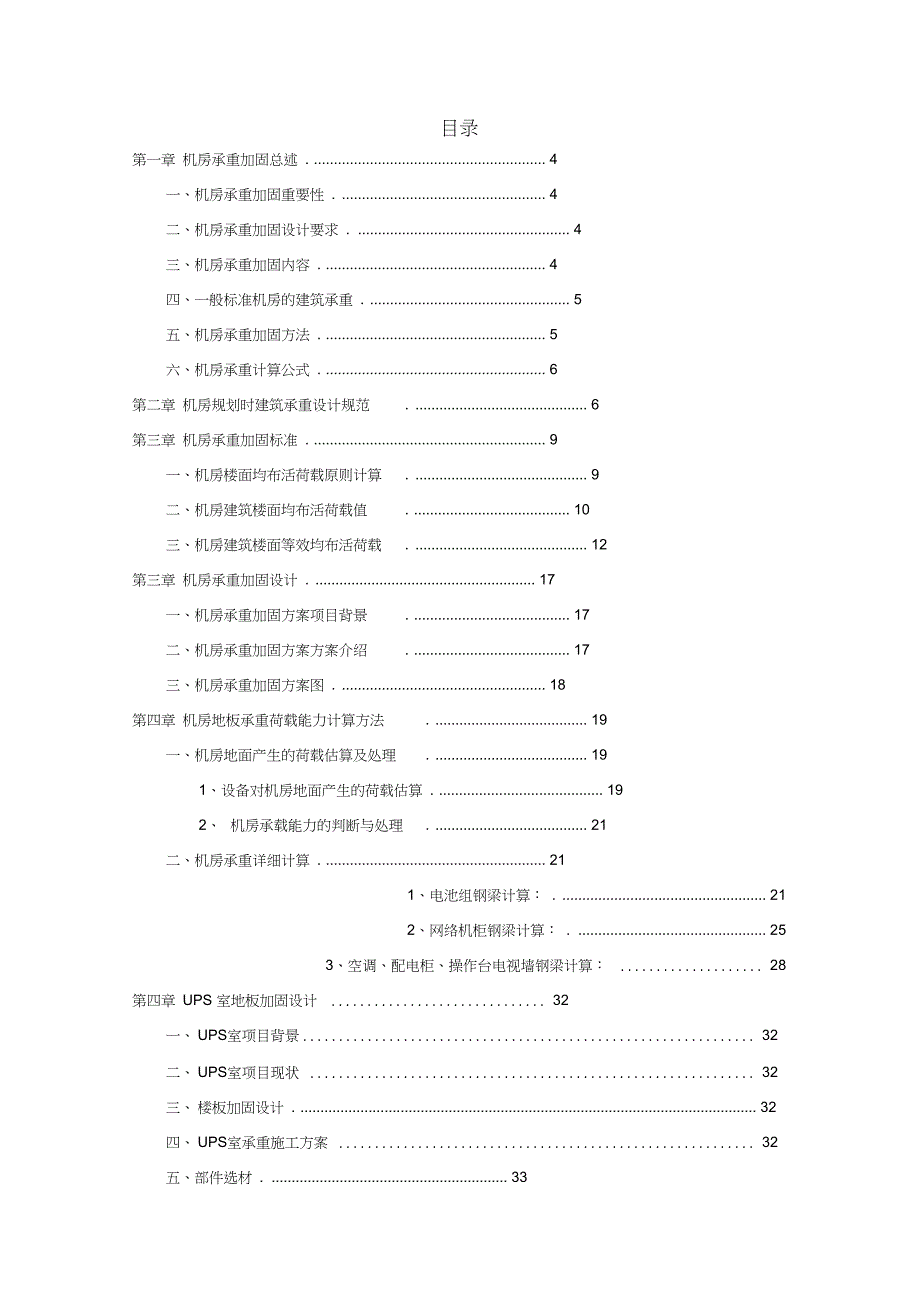

1、机房承重加固工程设计方案设计单位：广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠目录第一章 机房承重加固总述 . 4一、机房承重加固重要性 . 4二、机房承重加固设计要求 . 4三、机房承重加固内容 . 4四、一般标准机房的建筑承重 . 5五、机房承重加固方法 . 5六、机房承重计算公式 . 6第二章 机房规划时建筑承重设计规范. 6第三章 机房承重加固标准 . 9一、机房楼面均布活荷载原则计算. 9二、机房建筑楼面均布活荷载值. 10三、机房建筑楼面等效均布活荷载. 12第三章 机房承重加固设计
2、 17一、机房承重加固方案项目背景. 17二、机房承重加固方案方案介绍. 17三、机房承重加固方案图 . 18第四章 机房地板承重荷载能力计算方法. 19一、机房地面产生的荷载估算及处理. 191、设备对机房地面产生的荷载估算 . 192、机房承载能力的判断与处理. 21二、机房承重详细计算 . 211、电池组钢梁计算： . 212、网络机柜钢梁计算： . 253、空调、配电柜、操作台电视墙钢梁计算： 28第四章 UPS 室地板加固设计 32一、UPS室项目背景 32二、UPS室项目现状 32三、楼板加固设计 . 32四、UPS室承重施工方案 32五、部件选材 . 33第五章 UPS 承重分
3、散处理方法 34一、UPS承重力用户要求 34二、UPS承重力分散处理方法 34第六章 机房地面加固承重设计. 35一、机房地面承重加固总述. 35二、地板的承重算法 . 351、25 楼机房的承重： 352、二楼机房的承重：. 363、十楼机房的承重：. 36第七章机房承重加固配置清单. 36第八章保修售后服务内容 . 39一、质量保证期 . 39二、货物“三包”说明 . 40三、保修期内服务 . 40四、保修服务责任 . 42五、人员培训 . 42六、服务保障 . 43七、技术支持 . 46八、备品备件供应 . 46九、工程回访服务 . 47十、有偿服务条款 . 48第九章 项目实施 .
4、48一、方案实施步骤 . 48二、培训计划 . 50三、客户服务 . 51四、技术培训、文档资料 . 52五、施工安排、工程费、培训费 . 53第十章 工程业绩 . 53第一章 机房承重加固总述一、机房承重加固重要性一般办公用楼在建设时楼板承重在 300-500kg 每平米；机房由 于机柜和设备，以及UPS的重量往往比较大，通常标准己方的楼板 承重在 800-1000kg 每平米。普通办公用楼可以在机房所处的楼层 经形承重改造，一般有楼板碳纤维涂层、承重梁附加钢板、楼板上 架设钢梁等方法来增大结构承重，从而满足机房建设的需要。而一 般的机房在装修上还会在楼板上额外架设不锈钢防静电地板和角 钢散
5、力架作为分散承重的手段。二、机房承重加固设计要求按照 GB/T 2887-2000电子计算机场地通用规范，计算 机机房设备用房的楼板荷重应依设备重量而定，一般应大于或等于 800Kg/m2所以要求机房内空调、UPS及电池组等相关设备都要满足 机房楼地面承重的要求， 根据设备具体情况进行设计。 若需做钢架承 重处理，则要求出详细的方案图及说明。 配电柜及新风机等设备设计 需采用角钢焊接制作安装固定支架。三、机房承重加固内容机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址 和设计时应该核实机房位置的建筑承重。 对于个别机房功能区间需考 虑做楼板的承重加固，特别是 UPS及电池、精密空调等大
6、型设备，重 量较大， 应安装设备承重散力支架或加固处理达到功能要求。 机房布 局时要重点考虑大型设备的承重， 尽量把重型设备放置在机房的承重 梁上。四、机房地面承重加固要求 计算机机房内部有许多很重的设备在放置时需要对地面进行加 固处理。比如空调、小型机、存储机柜、网络机柜、服务器机柜等。 这些设备需要制作机架底座，底座要求达到所承载设备的承重。五、一般标准机房的建筑承重一般办公用楼在建设时楼板承重在 300-500kg 每平米；机房由于 机柜和设备，以及UPS勺重量往往比较大，通常标准己方的楼板承重 在 800-1000kg 每平米。普通办公用楼可以在机房所处的楼层经形承重改造， 一般有楼板
7、 碳纤维涂层、承重梁附加钢板、 楼板上架设钢梁等方法来增大结构承 重，从而满足机房建设的需要。 而一般的机房在装修上还会在楼板上 额外架设不锈钢防静电地板和角钢散力架作为分散承重的手段。六、机房承重加固方法贴碳纤维一般是加固混凝土结构用的， 一般是平面加固，抗弯抗压的，并不直接用于机房加固机房承重加固一般用钢梁，根据设备位置加。比如槽钢，角钢， 支撑在两端承重结构梁（墙）上，具体要看实际需要承重情况了。比 如在机列位置贴地加两根横向贯通的 50*50 角钢，或者 100*50 槽钢， 这列位置承重可以达 50007000N如果机房在二楼以上， 也可以在楼板下加支撑柱子，只要对 楼下原来房子的布
8、局影响不大， 都可行， 最好当然是建筑设计给出的 方案一般民用楼房设计都是 250300kg/m2 的负荷，如果要符合机 房规范，可以考虑在机柜下做散列支架， 把底面接触面积增大一倍的 方式来实现 ，一般都可以这么做，如果机房的设备很多，则需要加 承重柱了。七、机房承重计算公式第二章 机房规划时建筑承重设计规范随着信息技术的高速发展，企业对数据中心的重视程度越来越高，但机房基础建设时也同样面临着一非常重要的问题， 那就是机房 的承重问题，这种问题的显现，在一线城市（北京、上海、广州、深 圳等）显得尤其突出，广州莱安机房公司 作为行业内的专业公司，服 务全国客户，经常会碰到用户在机房建设选址上面
9、临这样的问题。? ?机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址 和设计时应该核实机房位置的建筑承重。对于个别机房功能区间需考 虑做楼板的承重加固，特别是 UPS及电池、精密空调等大型设备，重 量较大，应安装设备承重散力支架或加固处理达到功能要求。机房布局时要重点考虑大型设备的承重，尽量把重型设备放置在机房的承重 梁上。机房规划时建筑承重可参照以下标准规范设计：项?目技术要求备注A级B级C级抗震设防分类不应低于乙类不应低于丙类不应低于丙类主机房活何载标准值组合值系数=810 KN/m2?组合值系数=组合值系数=根据机 柜的摆放密 度确疋何载 值主机房吊挂何载KN/m2UPS室使用荷
10、载标准值8 10 KN/m2电池室使用荷载标准值16 KN/m2监控中心活荷载标准值6 KN/m2钢瓶间使用荷载标准值8 KN/m2电磁屏蔽室使用荷载标准值8 10 KN/m2主机房外墙设采光墙不宜防静电活动地不宜小于400mm作为空板的高度调静压箱时?备注：重力学（牛顿定律）换算的关系，1Kg= 1000N=1KN因此,1KN=100第三章 机房承重加固标准一、机房楼面均布活荷载原则计算机房建筑楼面等铲均布活荷载的标准值， 应根据工艺提供的机房 设备的重量、底面尺寸、安装排列方式以及建筑结构梁板布置等条件， 按内力等值的原则计算确定。根据当前有代表性机房设备的重量、 排列方式及各种梁板布置计
11、 算确定的机房建筑楼面等效均布活荷载值列于本规范附录 A。工程建设时， 结合机房设备密集安装和分散供电等发展趋势， 考 虑到将来可能发生的变化， 应对各类机房楼面均布活荷载值进行协调 统一，以提高机房的应变能力。工程设计时， 机房建筑机房楼面均布活荷载的取值， 应符合下列 原则：同一楼层内，应选取该楼层中占用面积最大的主要机房的楼面均 布活荷载值， 作为该层楼面活荷载的标准值。 但楼面活荷载大于该标 准值的机房，应另行计算。机房建筑楼面均布活荷载的标准值，可按表采用。对于利用旧机房进行改造的工程，机房楼面活荷载可不受表或附录 A 表列荷载的限制，设计时，可根据所采用的机房设置的重量、底面尺寸、
12、排列方式及原有机房建筑结构的梁板布置和配筋情况进行核 算后确定。二、机房建筑楼面均布活荷载值表？?机房建筑楼面均布活荷载值序号房？间？名？称标准值（KN/m）准永久值系数9 q板次梁主梁1?电力室（有不间断电源的开间）， 阀控式密闭电池室（48V电池组四层 双列摆放GMr3045）2?电力室（无不间断电源的开间）， 畜电池室（一般电池48V单层双列摆 放GFD 3000）,数字传输设备室（背 靠背排列），地球站机房3?阀控式密闭电池室（48V电池组 四层单列摆放Gh 3045），长市话程 控机房，测量室（MDF每直列1000线 以上），数字传输设备（单列排列）， 数字微波室4高低压配电室.测量
13、室（MDF每直列800线以下）5传真机室，模拟微波室，自动转报室，载波电报室，电传报房，纵横制机房，移动通信机房6楼梯注：（1）表列荷载适用于按单向板配筋的现浇板及板跨方向与机架 排列方向（荷载作用面的长边）相垂直的预制板等楼面结构，按双向 板配筋的现浇板亦可参照使用；? （ 2）表列荷载不包括隔墙、吊顶荷载；? （ 3）由于不间断电源设备较重，设计时也可按照该设备的重量、 底面尺寸、排列方式等对设备作用处的楼面进行结构处理；? （ 4）设计墙、柱、基础时，楼面活荷载值可采用本表中主梁的荷 载值；? （5）移动通信机房的荷载，没有考虑分散供电时蓄电池进入机房 增加的荷重。三、机房建筑楼面等效均
14、布活荷载附录A?机房建筑楼面等效均布活荷载?机房建筑楼面等效均布活荷载值，系根据目前已有的有代表性的通 信设备的重量、排列方式及建筑结构的不同梁板布置，按内力（弯矩、 剪力）等值的原则计算确定。表A中的移动通信机房的数值，也适用于无线寻呼机房。表A? ?机房建筑楼面等效均布活荷载序号房？间？名？称标准值（KN/rn）准 永 久 值 系 数q板次？梁主梁板跨板跨板跨次 梁 间 距次 梁 间 距次 梁 间 距1电力有不间断电源开间室无不间断电 源开间（单机 重量大于10KN时）无不间断电 源开间（单机 重量小于10KN时）2蓄电 池 室一般电池（48V电池组单 层双列摆放GFD-3OO0阀控式密闭
15、电池（48V电池组四层单列摆放GM-3045）阀控式密闭电池（48V电 池组四层双列摆放GM-3045）3高压配电室4低压配电室5载波机室续表序号房？间？名？称标准值（KN/m2）准 永 久 值 系 数q板次？梁主梁板跨板跨板跨次 梁 间 距次 梁 间 距次 梁 间 距6数字传输设备室单面排列背靠背排列7数字微波室8模拟微波机房9自动转报室10载波电报机室11模拟半自动交换台室，人工有绳台室，电传报房12程 控 机 房程控交换机室机架、k 1、咼度以下?计算机室，话务员座席室， 半自动业务监 控室?13测量室303总配线架室202总配线架室6000回线总配线架室4000回线总配线架室14地 球
16、 站 机 房GCE室HPA室 （高功放室）15移动 通 信 机 房有阀控式密闭电池时无阀控式密闭电池时16楼?梯注：（1）表列荷载适用于按单向板配筋的现浇板及板跨方向与机架排列方向荷载作用面的长边相垂直的预制板等楼面结构，按双向板 配筋的现浇板亦可参照使用；? （ 2）表列荷载不包括隔墙、吊顶荷载；?（ 3）由于不间断电源设备的重量较重，设计时也可按照电源设备 的重量、底面尺寸、排列方式等对设备作用处的楼面进行结构处理；? （ 4）搬运单件重量较重的机器时，应验算沿途的楼板结构强度；? （ 5）设计墙、柱、基础时，表列楼面活荷载可采用与设计主梁相 同的荷载。第三章 机房承重加固设计一、机房承重
17、加固方案项目背景根据现场勘查，结合新设计机房平面图纸及机柜设备摆放， 体现出机房内设备密度较大，承重要求较高，对建筑楼板承重也有 特殊要求，考虑到现在的楼板有效载荷不满足机房要求，建议对机 房做承重加固措施二、机房承重加固方案方案介绍1. 通过加固补强可以提高结构安全度、减少事故隐患、延长结构使用寿命。2. 在对建筑物进行承重评估鉴定后，应根据建筑物实际情况进行加 固方案选择和加固设计。3. 加固设计的原则是在保证结构安全的前提下尽可能不损伤原构件 并发挥原有构件的能力，尽可能减少附加的荷载，尽可能不影响 建筑的使用功能。4. 加固计算原则有下述几点：（ a） 原构件与新加部分协同工作，同时达
18、到承载能力的极限状态；（b）原构件能充分发挥作用，后加部分的承载能力进行折减；（c）原构件承载能力折减，后加部分充分发挥作用；（d）按材料的本构关系、构件受力形式和原构件的应力水平，从理 论上计算构件加固后的极限承载能力；（e）当原构件承载能力较小时，不考虑其承载能力；（f）当原构件承载能力与设计荷载值相差不多时， 不考虑后加部分 直接受力，仅移虑其辅助作用（如增加刚度，减小长细比、高厚比等）三、机房承重加固方案图图1机柜加固设计平面图从以上设计图可以看出最长距离 20号槽钢为米，以最长跨度槽钢作为计算承重重量，计算公式如下：1、 查查20b槽钢的一些基本参数（单位长度重 g、截面模量W，查机
19、械设计手册g=m=cm W=32、 查普通槽钢的容许应力b （即限制槽钢材料最大只能承受多大的力，这个是国家规定的），因为普通槽钢是Q235型号的碳素钢，结构容许应力b=1400kg/c m23、 列出承受弯矩最大计算公式：M=1/8GL2-1/8gL2,（ L=580cm G:计算最大均布荷载，g：同前）4、 因为 M/W二b 所以： W b=M=1/8L2 （G-g） x b:贝卩：G-g=x 1400X 8/5802=cmG=?kg/m即在米跨度内，上面可以放x二吨新增设备重量：计划新增加30台服务器（40KG冶），6台机柜（100KG冶）合计重量为吨。考虑到一定的冗余，以上设计完全满足
20、承重要求。第四章 机房地板承重荷载能力计算方法一、机房地面产生的荷载估算及处理1、设备对机房地面产生的荷载估算设备对机房地面产生的荷载，可根据 （GR-63-CORE）提供的方法进行估算：1、机房墙壁2 、周边设 3、待安装设备备图1 设备布置计算用图q= P/AA=( W+c/2+d/2)x( D+e/2+f/2 )式中q 设备对地面产生的等效均布荷载，单位：牛顿 / 平方米( N/m2 )；P 设备的重量，单位：牛顿( N)；A 设备的作用面积，单位：平方米( m2 )；W 设备的宽度，单位：米( m)；D 设备的深度，单位：米( m)；c、d、 e、f 设备周边走道的宽度 , 单位：米(
21、 m)。例：一台设备重量380公斤，机柜外形尺寸：高X宽乂深=2200mm x 600mrX 800mm机柜四周均有走道，走道宽度均为 800mm计算该 设备边的对地面产生的等效均布荷载。P=380 kg = 380X = 3724 NA=(+2+ 2)x( + 2+ 2)= m2设备对地面产生的等效均布荷载q = P/A = 3724/ = N/m?=kN/m22、机房承载能力的判断与处理如果机房的承载许可荷载是Q (单位：牛顿/平方米)，把计算得 到的q与C进行比较：1) q Q， 机房承载能力不够。 机房承载能力不够的解决方法：(1) 调整机房布置，增大走道宽度，降低设备对地面产生的等效
22、 均布荷载。(2) 与专业的建筑设计单位合作，提出机房加固方案，由专业的建筑 施工单位施工，对机房进行加固。二、机房承重详细计算1、电池组钢梁计算：钢梁两端置于框架梁上，电池柜电池每台 500Kg,钢梁跨度3m选用冷弯薄壁型钢 背对背截面。钢梁底面离楼板面高度 40mm。A 、几何数据及计算参数跨中弯矩调整系数支座弯矩调整系数 :由永久荷载控制时永久荷载分项系数 ?G1:由可变荷载控制时永久荷载分项系数 ?G2: 可变荷载分项系数 ?Q: 可变荷载组合值系数 ?c: 可变荷载准永久值系数 ?q:B、荷载数据活载示意图C内力及配筋1剪力包络图2弯矩包络图D钢梁计算|冷弯薄壁型钢纯弯构件设计 |
23、构件： GL1|日期： 2011/02/15|时间： 17:07:49| 设计信息 钢材等级： 235 构件长度 (m) ： 构件截面：冷弯薄壁型钢 背对背截面肢背间距 (mm): 0 平面外计算长度： 强度计算净截面系数： 是否进行抗震设计：不进行抗震设计设计内力：绕 X 轴弯矩设计值 Mx ：绕 Y 轴弯矩设计值 My ： 剪力设计值 V (kN) ： 设计依据 冷弯薄壁型钢结构技术规范 ( GB 50018-2002) 构件验算 1、截面特性计算 全截面特性A =; Xc =; Yc =;Ix =; Iy =;ix =; iy =;W1x=; W2x=;W1y=; W2y=; 有效截面
24、特性全截面有效。2、纯弯构件抗弯强度验算结果 考虑冷弯效应强度设计值 (N/mm2)： 构件强度计算最大应力 (N/mm2): f= 构件强度验算满足。3、纯弯构件抗剪强度验算结果 计算点(形心点)以上对中和轴面积矩 (m3):Sx = 梁构件计算最大剪应力 (N/mm2): fv= 梁构件抗剪验算满足。4、纯弯构件整体稳定验算结果 平面外计算长度 (m)： 平面外长细比入y： 89 受弯整体稳定系数 b: 构件整体稳定计算最大应力 (N/mm2): f= 构件整体稳定验算满足。*构件验算满足*2、网络机柜钢梁计算：钢梁两端置于框架梁上，网络机柜共 7台重1500Kg,钢梁跨度 3m和4m,选
25、用冷弯薄壁型钢 背对背截面。钢梁底面离楼板面高度 40mm。左跨：A、几何数据及计算参数跨中弯矩调整系数 : 支座弯矩调整系数 : 由永久荷载控制时永久荷载分项系数 ?G1: 由可变荷载控制时永久荷载分项系数 ?G2: 可变荷载分项系数 ?Q: 可变荷载组合值系数 ?c: 可变荷载准永久值系数 ?q:B、荷载数据活载示意图C内力及配筋1 剪力包络图2弯矩包络图D钢梁计算|冷弯薄壁型钢纯弯构件设计 | |构件： GL1|日期： 2011/02/16|时间： 9:20:40|设计信息 钢材等级： 235 构件长度 (m) ： 构件截面：冷弯薄壁型钢 背对背截面肢背间距 (mm): 0 平面外计算长
26、度： 强度计算净截面系数： 是否进行抗震设计：不进行抗震设计 设计内力：绕 X 轴弯矩设计值 Mx ：绕 Y 轴弯矩设计值 My ： 剪力设计值 V (kN) ： 设计依据 冷弯薄壁型钢结构技术规范( GB 50018-2002) 构件验算 1、截面特性计算 全截面特性A =; Xc =; Yc =;Ix =; Iy =;ix =; iy =;W1x=; W2x=;W1y=; W2y=; 有效截面特性 全截面有效。2、纯弯构件抗弯强度验算结果 考虑冷弯效应强度设计值 (N/mm2)： 构件强度计算最大应力 (N/mm2): f= 构件强度验算满足。3、纯弯构件抗剪强度验算结果 计算点(形心点)
27、以上对中和轴面积矩 (m3):Sx = 梁构件计算最大剪应力 (N/mm2): fv= 梁构件抗剪验算满足。4、纯弯构件整体稳定验算结果平面外计算长度 (m)：平面外长细比入y： 89 受弯整体稳定系数 b:构件整体稳定计算最大应力 (N/mm2): f= 构件整体稳定验算满足。* 构件验算满足。 *3、空调、配电柜、操作台电视墙钢梁计算：右跨：一、几何数据及计算参数跨中弯矩调整系数 :支座弯矩调整系数 :由永久荷载控制时永久荷载分项系数?G1:由可变荷载控制时永久荷载分项系数?G2:可变荷载分项系数 ?Q: 可变荷载组合值系数 ?c: 可变荷载准永久值系数 ?q:二、荷载数据活载示意图三、内
28、力及配筋1剪力包络图2弯矩包络图四、钢梁计算| 冷弯薄壁型钢纯弯构件设计 | |构件： GL1|日期： 2011/02/16|时间： 9:22:21| 设计信息钢材等级： 235构件长度 (m) ： 构件截面：冷弯薄壁型钢 背对背截面肢背间距 (mm): 0 平面外计算长度： 强度计算净截面系数： 是否进行抗震设计：不进行抗震设计设计内力：绕 X 轴弯矩设计值 Mx ：绕 Y 轴弯矩设计值 My ：剪力设计值 V (kN) ： 设计依据 冷弯薄壁型钢结构技术规范 ( GB 50018-2002) 构件验算 1、截面特性计算 全截面特性A =; Xc =; Yc =;Ix =; Iy =;ix
29、 iy =;W1x=; W2x=;W1y=; W2y=; 有效截面特性 全截面有效。2、纯弯构件抗弯强度验算结果考虑冷弯效应强度设计值 (N/mm2)： 构件强度计算最大应力 (N/mm2): f= 构件强度验算满足。3、纯弯构件抗剪强度验算结果计算点(形心点 ) 以上对中和轴面积矩 (m3):Sx =梁构件计算最大剪应力 (N/mm2): fv= 梁构件抗剪验算满足。4、纯弯构件整体稳定验算结果平面外计算长度 (m)：平面外长细比入y： 92 受弯整体稳定系数 b:构件整体稳定计算最大应力 (N/mm2): f= 构件整体稳定验算满足。* 构件验算满足。 *第四章UPS室地板加固设计一、
30、UPS室项目背景机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址 和设计时应该核实机房位置的建筑承重。对于个别机房功能区间需考 虑做楼板的承重加固，特别是 UPS及电池、等大型设备，重量较大， 应安装设备承重散力支架或加固处理达到功能要求。机房布局时要重 点考虑大型设备的承重，尽量把重型设备放置在机房的承重梁上。二、UPS室项目现状UPS室目前位于办公楼6楼，设备未放置于承重梁上，且楼板未 进行加固。现需按照批审计局要求进行加固。三、楼板加固设计UPS室楼板加固应采用工形钢作为工形梁嵌入设备两侧承重墙内 分担楼板承重。具体设计图如下：图1楼板加固设计平视图图2楼板加固设计俯视图四、UP
31、S室承重施工方案1、UPS室楼板加固应严格按照以下几个步骤：UPS设备搬移a. 所有接入UPS设备的用电器关机、断电，将用电设备转为市电供 电。b. UPS设备关机、切断供入UPS设备电源，按步骤拆除UPS设备并搬 移。楼板加固a. 承重墙打孔。承重墙打孔应按照图纸设计，现场测量尺寸进行打 孔。工形梁嵌入孔应紧贴地面。b. 按图纸将工形梁进行安装并焊接。 焊接完成后，要按要求进行检 验，外观检查焊缝尺寸，是否存在咬边、焊瘤、表面气孔、裂纹。加固部件表层处理加固部件表层应进行遮盖处理。常见方法：铺设地板碳纤维处理其他美观处理方法具体处理方法应根据实际情况进行选择。UPS设备重新安装楼板加固步骤完
32、成后，将 UPS设备搬移在加固层上面，并按照步 骤进行UPS设备安装、调试。五、部件选材工形梁选材应选择钢轨或18#B以上规格槽钢。其他材料不做要 求。第五章UPS承重分散处理方法ups承重力用户要求现有电池，100CH 12V, 40节电池，用铁架将40节电池平均存放，每节电池约重 25KG UPS巨为KITOZER 80KVA型号，净重约1吨要求进行配电整合。UPS及电池组硬件设备目前已有，投标人需在新方案中包括运 输等情况进行整合。在电池机柜和UPS安装位置，要做承重力分散处 理，中标人在方案设计时应根据现有的 UPS品牌、功率等考虑电池机 柜和区域的承重问题。二、UPS承重力分散处理方
33、法在线式ups电源的摆放应使机器的进/出风道距离墙壁不小于30公分，以利机器散热。中、大型 UPS长延时机型所配蓄电池，还 需考虑楼层的承重压强（国际标准：写字楼每平方米不大于1000公斤，工业厂房不大于1400公斤），如超标则需采取加大载重面积减 少压强的方式来加以解决，一般采用设置大面积钢板或增加电池柜数 量的方式。UPS蓄电池不要放在楼板中间（放在房中间位置会显着增加楼板的挠度，即下弯厉害，会引起楼板开裂，长期荷载作用的话会有危险），放角落处，挨着柱子和主梁，下面采用多个支点（支点位置尽 量拉开），不要整个压着楼面，将均布荷转化为局部荷第六章机房地面加固承重设计一、机房地面承重加固总述本
34、公司所设计的地面承重加固系统采用国标120MM*50*5M啲槽钢做为加固主材。槽钢的主要承重部分是位于本机房内的主要承重梁 及承重柱内的槽钢。并在承重梁的槽钢部分加承重支柱。地板的横向支盘与承重槽钢平衡。所以地板的加固承重部分就是地面的加固承重 部分。二、地板的承重算法对于地板的承重算法即是地面的承重算法：根据国标钢材 120*50*5M M的槽钢承重数据得知：120*50*5M M的槽刚在每平方厘米 的拆断承重量为400千帕，换算公斤重量公式：每公斤=牛顿（每牛顿 二平方厘米*千帕）。每条槽钢长度为6米。按公式得知，如果使6米 槽钢拆断所需的重量至少为（600厘米*厘米*400*=吨。1、2
35、5楼机房的承重：25楼机房面积为117平方米，所用承重槽钢98米。如果使6米 的槽钢拆断的话需要12吨的重量。在本方案设计中，本机房共为117 平方米，所用槽钢98米，根据公式所得结果为98*(12/6)/117二吨。故本方案设计承重量为吨。2、二楼机房的承重：二楼UPS机房面积为18平方米，所用承重槽钢18米。根据公式 所得结果为18*(12/6)/18=2 吨。故本方案二楼 UPS房的承重为2吨。3、十楼机房的承重：十楼UPS机房面积为11平方米，所用承重槽钢12米。根据公式 所得结果为12*(12/6)/1仁吨。故本方案十楼UPS房的承重为吨。第七章机房承重加固配置清单机房承重加固工程报
36、价明细清单一、机房承重加固部分(8个机柜，48平方机房,24平方配电间,24 平方监控操作间)1、机柜承重加固部分（总共8个机柜，每个机柜需要米钢架）序号产品名称规格型号数量单位口 ilxh 品牌备注1承重角铁L40*40*3米KITOZER/广州承重角铁2承重工字钢定制8个KITOZER/广州工字钢3防锈漆定制1桶KITOZER/广州防锈漆4焊条定制32条KITOZER/广州焊条5电焊定制米KITOZER/广州电焊人工费用6其它配件定制8套KITOZER/广州其它配件2、空调承重加固部分（总共2个空调，每个空调需要米钢架）序号产品名称规格型号数量单位口 ilxh 品牌备注1承重角铁L40*4
37、0*3米KITOZER/广州承重角铁2承重工字钢定制2个KITOZER/广州工字钢3防锈漆定制1桶KITOZER/广州防锈漆4焊条定制4条KITOZER/广州焊条5电焊定制米KITOZER/广州电焊人工费用6其它配件定制2套KITOZER/广州其它配件3、配电柜承重加固部分 （总共1个配电柜，每个配电柜需要米钢架）序号产品名称规格型号数量单位口 ilxh 品牌备注1承重角铁L40*40*3米KITOZER/广州承重角铁2承重工字钢定制1个KITOZER/广州工字钢3防锈漆定制1桶KITOZER/广州防锈漆4焊条定制2条KITOZER/广州焊条5电焊定制米KITOZER/广州电焊人工费用6其它配
38、件定制1套KITOZER/广州其它配件4、UPS承重加固部分（UPS电池组需要作承重加固处理”总共2个电池组，每个电池组需要米钢架）序号产品名称规格型号数量单位口 ilxh 品牌备注1承重角铁L40*40*3米KITOZER/广州承重角铁2承重工字钢定制8个KITOZER/广州工字钢3防锈漆定制1桶KITOZER/广州防锈漆4焊条定制40条KITOZER/广州焊条5电焊定制米KITOZER/广州电焊人工费用6其它配件定制2套KITOZER/广州其它配件5、操作台承重加固部分（操作台需要作承重加固处理”总共3个操作台，每个电池组需要米钢架）序号产品名称规格型号数量单位口 ilxh 品牌备注1承重
39、角铁L40*40*3米KITOZER/广州承重角铁2承重工字钢定制12个KITOZER/广州工字钢3防锈漆定制1桶KITOZER/广州防锈漆4焊条定制60条KITOZER/广州焊条5电焊定制米KITOZER/广州电焊人工费用6其它配件定制3套KITOZER/广州其它配件6、楼板总体承重加固部分 （1条米，2条米，3条米，7条米槽钢）（可选作）序号产品名称规格型号数量单位口 ilxh 品牌备注1槽钢1条KITOZER/广州槽钢2米槽钢2条KITOZER/广州米槽钢3米槽钢3条KITOZER/广州米槽钢4米槽钢7条KITOZER/广州米槽钢5防锈漆定制3桶KITOZER/广州防锈漆6焊条定制80条
40、KITOZER/广州焊条7电焊定制80米KITOZER/广州电焊人工费用8其它配件定制13套KITOZER/广州其它配件第八章 保修售后服务内容保修期内售后服务和承诺如下内容: 一、质量保证期参照中华人民共和国建设工程质量管理条例 的有关质保条款, 保修期从通过验收之日起计算，我司承诺在系统竣工验收后的质保期 为2年。在质保期内我司将免费提供设备正常使用情况下的维修及保 修服务。质保期内的维护保养参见“服务保障”。综合布线系统是的大洋公司主要部件，我司提供厂家25年产品质量保证及系统保证书二、货物“三包”说明（1）、材料设备进场期间我们按照设计和规范的要求采购工程需要的材料设备， 并提供产 品的合格证明。在材料设备到货 24 小时前通知业主的代表验收。对 与设计规范要求不符的产品， 业主代表可拒绝验收， 我们按照业主代 表要求的时间运出施工现场， 重新采购符合要求的产品， 并承担由此 发生的费用。（2）、 设备安装、调试过程期间发现设备有缺陷， 技术人员指导错误或技术资料、 图纸和说明书 的错误造成设备的损坏，我们（供货商）无偿换货，换货时间不迟于 责任生产日起 15 天或不迟于双方同意的另一时间。（3）、 材料设备试运行期间 在试运行期间，不应出现系统性和可靠性故障；如果出现故障，
