资源描述

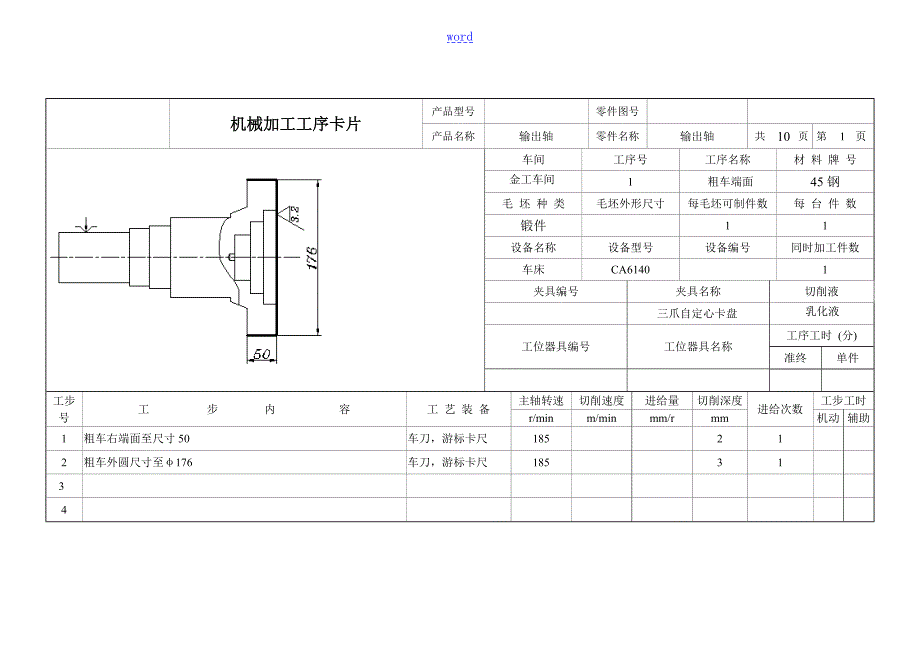

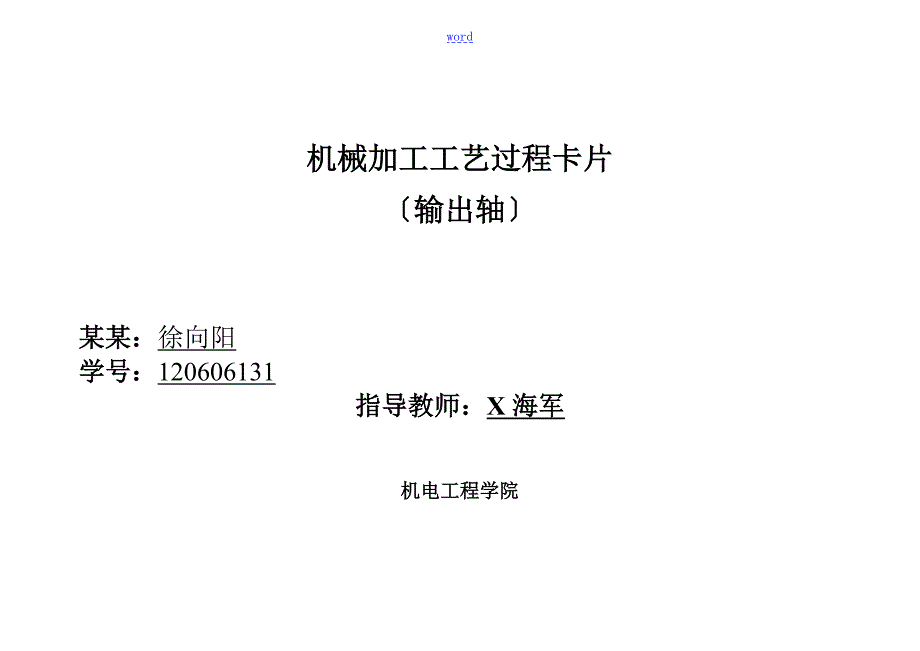

1、word机械加工工艺过程卡片输出轴某某:徐向阳学号:120606131指导教师:X海军机电工程学院机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第1页车间工序号工序名称材 料 牌 号金工车间1粗车端面45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车右端面至尺寸50车刀,游标卡尺18521

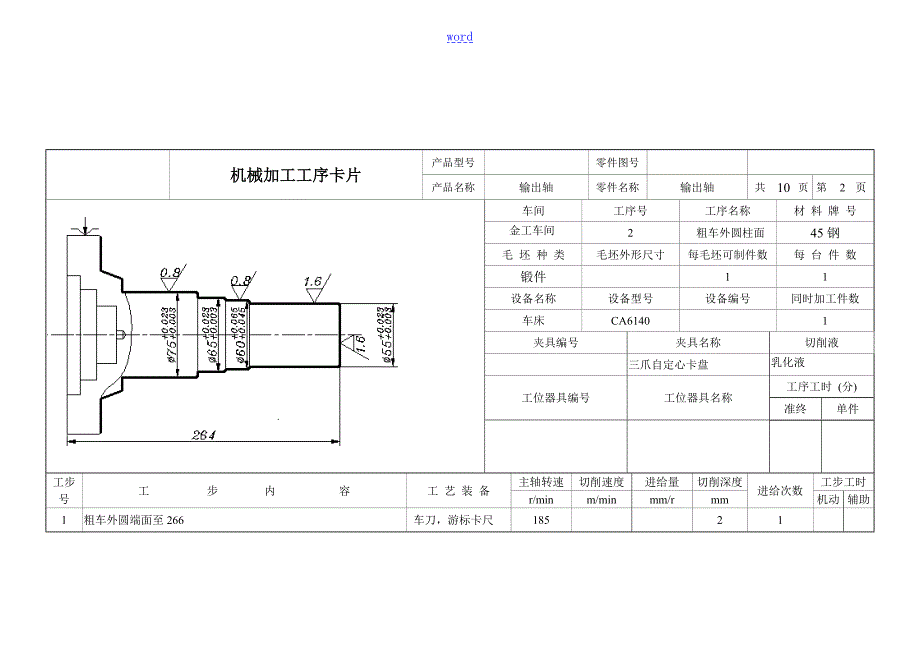

2、2粗车外圆尺寸至176车刀,游标卡尺18531 34机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第2页车间工序号工序名称材 料 牌 号金工车间2粗车外圆柱面45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车外圆端面至266车刀,游标卡尺185212粗车外圆柱面至车刀,外径千分尺18513

3、粗车外圆柱面至车刀,外径千分尺18514粗车外圆柱面至车刀,外径千分尺18515粗车外圆柱面至车刀,外径千分尺18516半精车外圆端面至265车刀,游标卡尺185117半精车外圆柱面至56车刀,外径千分尺18518半精车外圆柱面至61车刀,外径千分尺18519半精车外圆柱面至66车刀,外径千分尺185110半精车外圆柱面至76车刀,外径千分尺185111精车外圆端面至264车刀,游标卡尺1851112精车外圆柱面至55车刀,外径千分尺1851113精车外圆柱面至60车刀,外径千分尺1851114精车外圆柱面至65车刀,外径千分尺1851115精车外圆柱面至75车刀,外径千分尺185114倒角1

4、8511机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第3页车间工序号工序名称材 料 牌 号金工车间3半精车外圆柱面45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻孔10*20麻花钻,内径千分尺18512扩孔10*20麻花钻,内径千分尺1851机械加工工序卡片产品型号零件图号产品名称输出轴

5、零件名称输出轴共10页第4页车间工序号工序名称材 料 牌 号金工车间4粗镗内孔45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床C616A1夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车右端面至30车刀,游标卡尺1852倒角车刀1851134机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第5页车间工序号工序名称材 料 牌 号金工车间5半精镗内孔45

6、钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床C616A1夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻右端面中心孔中心钻185234机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第6页车间工序号工序名称材 料 牌 号金工车间6精车外圆柱面45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数车床CA

7、61401夹具编号夹具名称切削液三爪自定心卡盘乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗镗内孔至50车刀,内径千分尺185212粗镗内孔至79车刀,内径千分尺185213粗镗内孔至104车刀,内径千分尺185214半精镗镗内孔至80车刀,内径千分尺185115倒角车刀185机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第7页车间工序号工序名称材 料 牌 号金工车间7铣45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备

8、名称设备型号设备编号同时加工件数铣床X61W型铣床1夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1铣键槽16*10铣刀,游标卡尺185223机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第8页车间工序号工序名称材 料 牌 号金工车间8钻45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件11设备名称设备型号设备编号同时加工件数钻床Z525立式钻床1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工

9、序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻斜孔至8麻花钻,内径千分尺18512分度,钻另一个斜空至8麻花钻,内径千分尺185134机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第9页车间工序号工序名称材 料 牌 号金工车间9去毛刺45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1去毛刺185234机械加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第10页车间工序号工序名称材 料 牌 号金工车间10检45钢毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数锻件1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1检验185234
