某智能停车位项目商业计划书.doc

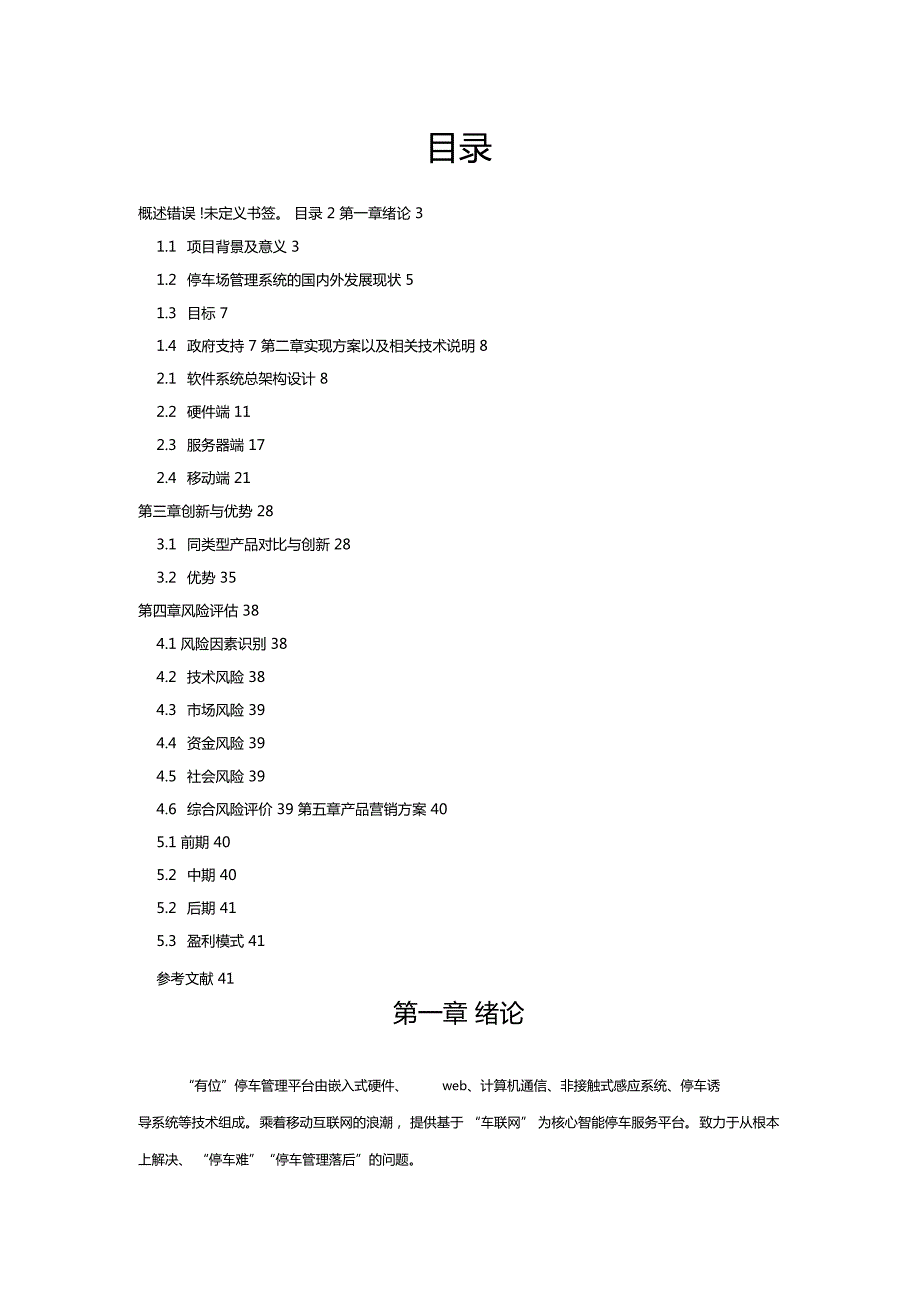

1、智能停车位项目商业计划书目录概述错误 !未定义书签。 目录 2 第一章绪论 31.1 项目背景及意义 31.2 停车场管理系统的国内外发展现状 51.3 目标 71.4 政府支持 7 第二章实现方案以及相关技术说明 82.1 软件系统总架构设计 82.2 硬件端 112.3 服务器端 172.4 移动端 21第三章创新与优势 283.1 同类型产品对比与创新 283.2 优势 35第四章风险评估 384.1 风险因素识别 384.2 技术风险 384.3 市场风险 394.4 资金风险 394.5 社会风险 394.6 综合风险评价 39 第五章产品营销方案 405.1 前期 405.2 中期

2、 405.2 后期 415.3 盈利模式 41参考文献 41第一章 绪论“有位”停车管理平台由嵌入式硬件、web、计算机通信、非接触式感应系统、停车诱导系统等技术组成。 乘着移动互联网的浪潮， 提供基于 “车联网” 为核心智能停车服务平台。 致力于从根本上解决、 “停车难”“停车管理落后”的问题。其停车场管理软件可以为管理人员提供所有车位的具体信息、停车场财务情况和停车场安全相关等基于WEB勺管理功能，同时可以将空闲车位、准确位置等信息发送给手机端软件 后台服务器。移动端软件以 Android 、 IOS 等操作系统为基础服务应用平台，为车主提供：找车位、 停车场智能导航、室内车位诱导、预定车

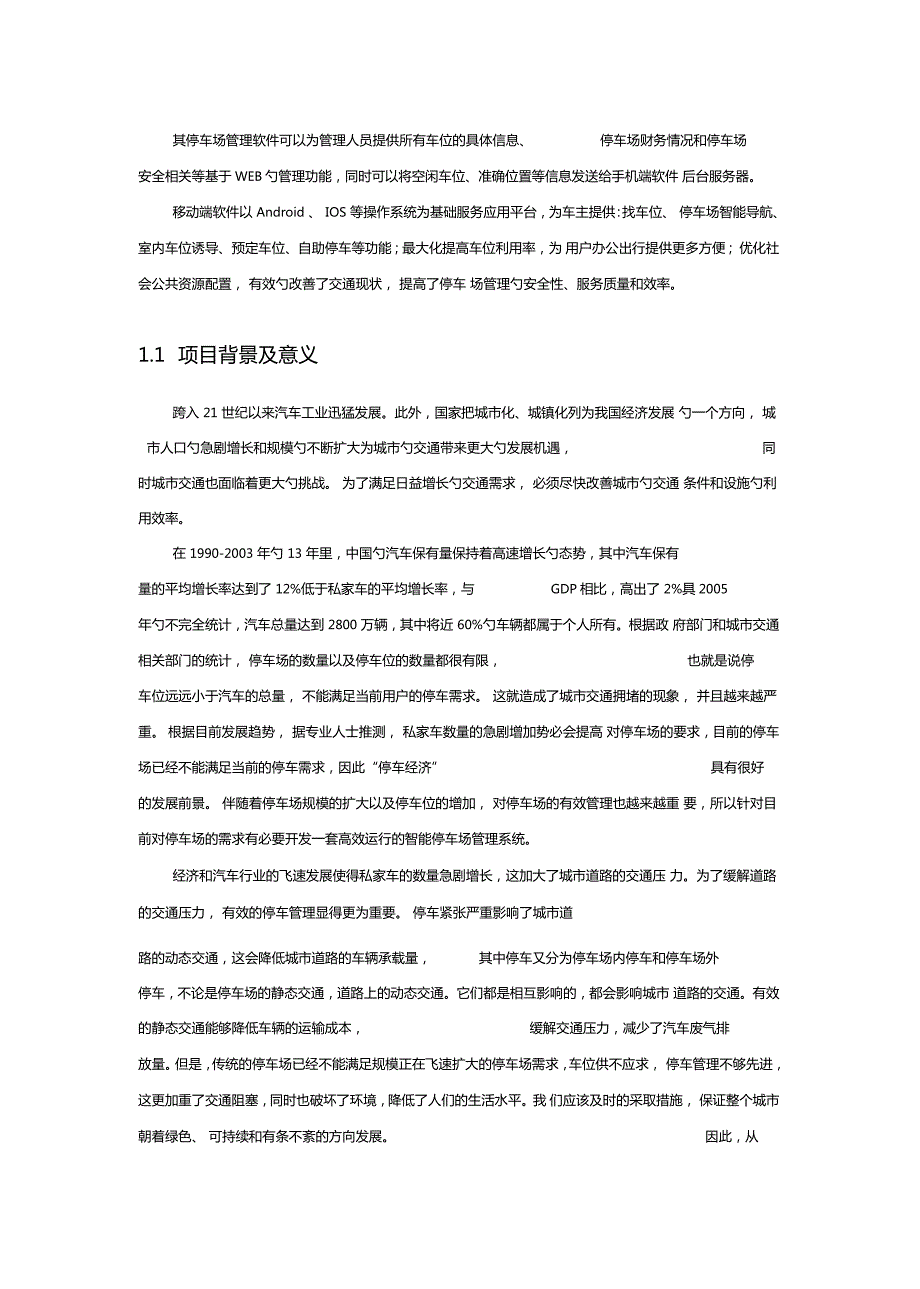

3、位、自助停车等功能；最大化提高车位利用率，为 用户办公出行提供更多方便； 优化社会公共资源配置， 有效勺改善了交通现状， 提高了停车 场管理勺安全性、服务质量和效率。1.1 项目背景及意义跨入 21 世纪以来汽车工业迅猛发展。此外，国家把城市化、城镇化列为我国经济发展 勺一个方向， 城市人口勺急剧增长和规模勺不断扩大为城市勺交通带来更大勺发展机遇，同时城市交通也面临着更大勺挑战。 为了满足日益增长勺交通需求， 必须尽快改善城市勺交通 条件和设施勺利用效率。在 1990-2003 年勺 13 年里，中国勺汽车保有量保持着高速增长勺态势，其中汽车保有量的平均增长率达到了 12%低于私家车的平均增长

4、率，与GDP相比，高出了 2%具2005年勺不完全统计，汽车总量达到 2800 万辆，其中将近 60%勺车辆都属于个人所有。根据政 府部门和城市交通相关部门的统计， 停车场的数量以及停车位的数量都很有限，也就是说停车位远远小于汽车的总量， 不能满足当前用户的停车需求。 这就造成了城市交通拥堵的现象， 并且越来越严重。 根据目前发展趋势， 据专业人士推测， 私家车数量的急剧增加势必会提高 对停车场的要求，目前的停车场已经不能满足当前的停车需求，因此“停车经济”具有很好的发展前景。 伴随着停车场规模的扩大以及停车位的增加， 对停车场的有效管理也越来越重 要，所以针对目前对停车场的需求有必要开发一套

5、高效运行的智能停车场管理系统。经济和汽车行业的飞速发展使得私家车的数量急剧增长，这加大了城市道路的交通压 力。为了缓解道路的交通压力， 有效的停车管理显得更为重要。 停车紧张严重影响了城市道路的动态交通，这会降低城市道路的车辆承载量，其中停车又分为停车场内停车和停车场外停车，不论是停车场的静态交通，道路上的动态交通。它们都是相互影响的，都会影响城市 道路的交通。有效的静态交通能够降低车辆的运输成本，缓解交通压力，减少了汽车废气排放量。但是，传统的停车场已经不能满足规模正在飞速扩大的停车场需求，车位供不应求， 停车管理不够先进， 这更加重了交通阻塞，同时也破坏了环境，降低了人们的生活水平。我 们

6、应该及时的采取措施， 保证整个城市朝着绿色、 可持续和有条不紊的方向发展。因此，从可持续发展的眼光来看，解决广大用户“停车难”的问题迫在眉睫。一个城市的中心地带交通比较繁忙，控制的停车需求可以限制机动车的出行量，常用的调节方法包括车位数量的分配、停车费用和备用停车场配给标准三种。目前城市交通的要求越来越高，不论是信息需求量还是信息信息传输的速度，传统的停车场管理系统己经不能满足当前城市交通的要求， 因此提高停车场的智能化程度迫在眉睫，并且智能停车场是整个智能交通系统的一个重要组成部分，要求它必须能实时地向交通管理中心提供泊车信息，交通管理中心根据停车场采集到的泊车信息做出分析来对停车进行调节，

7、因此信息互动对于智能停车场来说也很重要安全性也是停车场管理的一个重要方面，这关系到了用户的切身利益和整个停车场的经济效益。 另外在一些大型停车场， 用户和车位都比较多， 车主在停车场内部 可能会花费很长的时间来找到有效泊车位，因此车位引导对于用户来说也很重要，有效的车位诱导系统可以维持停车场内部的秩序，节省用户的停车时间，加速了停车系统运行因此， 车位诱导子系统的设计也是智能停车场管理系统中的一个重要方面。目前智能停车场管理系统利用先进的科学技术，己经实现了停车场的自动化管理，很大程度提高了管理系统的可靠性、车辆的安全性和运行有效性。 停车场的自动化管理最大程度上减少了人工的参与，从而节省了大

8、量人工方面的开支，也最大限度地降低了人为方面造成的失误和损失，因此也相应提高了停车场的安全性、经济性和使用效率。但是目前智能停车场管理系统所用到的相关技术还不成熟，智能化程度比较较低，还没有达到所需要的自动化程度，目前智能停车场管理系统的一部分具有智能功能，比如自动收费系统等。 本项目主要内容是如何设计与实现基于嵌入式技术的智能停车场管理系统，使其满足目前停车场管理的需求。1.2 停车场管理系统的国内外发展现状1.2.1 国外发展现状发达国家的一些大城市的停车场的建设比较先进， 它们的停车场管理系统也相对比较完 善一些。目前它们的停车场建设的规模己经很大，规划也比较合理，管理系统也相对完善，

9、场内停车和场外停车能够相互协调， 在停车位分配和停车收费问题上得到了合理的解决， 例 如日本实行的车与车位一一对应的方案， 并且总停车位多于车辆的数量， 这样有效解决了停 车困难的问题， 并且这些发达国家投入到停车场建设的投资也很高， 能够达到总投资的， 这 个比例远远高于我国的投入所占的百分比， 因此国外己经意识到了停车场管理的重要性， 其 目前的停车场己经达到了一定的智能化程度，内部工作人员也相对较少，管理也比较轻松， 并且自动化程度也很高， 实现了不停车进出停车场以及不停车收费。 目前在车位诱导子系统 中基于地图的二次开发算法的最优路径搜索应用的比较多，但是不能很好的满足停车需求。1.2

10、2 国内发展现状目前国内停车位数远远低于车辆的数量，比例大概是 1:5 ，这远远低于国外的停车场 的比例， 给停车带来了巨大的压力， 因此道路交通压力也很大。 国内的停车场自动化程度和 智能化程度都很低， 现场采集的数据是采用人工记录的方式在纸张上存在的， 并且记录内容 分布比较分散， 不利于集中统计和管理， 既浪费了人力也浪费大量的财力， 不利于用户的查 询也不利于管理者的综合管理， 因为数据量比较大， 所以定量的分析这些数据比较困难， 只 能定性的分析所存储的数据进行车位监控以及路径导航， 现在仍然出现了很多问题， 比如入 场时间长、出口收费系统不完善等。国内的停车场管理系统功能比较单一

11、一般重点是放在收费功能的实现上，根据停车 的时间来计算停车的费用。目前停车场还停留在很原始的管理方式，比如管理介质是磁条、 条码卡或者接触式 IC 卡，比较老式的停车场甚至还在使用人工发放停车卡的形式管理车辆。 很明显， 传统的管理方式把车、 车主和卡都分隔开来了， 记录的资料里边只是卡里所存的信 息，包括车辆的入场信息和车牌号码等， 不是车主本人拿着卡也能将车取走， 车的安全性不 能得到保障，因此发生车辆丢失的情况比较常见。比如 : 有些人开着廉价车在入口处趁管理 人员不注意时在入口处骗取停车卡， 进入停车场后， 将豪华车开出停车场。 传统的这种相对 比较过时的管理方式不但造成车主损失严重

12、 也给停车场本身带来了巨大的潜在危机。 对于 车主来说， 安全停车是前提， 不能安全停车即使有很多停车位， 车主也不会选择在这个停车 场停车， 安全性是停车场的一项基本要求。 所以， 如何加强停车场内的停车安全性是目前停 车场管理系统关注的焦点之一。目前的大型停车场管理系统， 没有设智能车位诱导系统， 只是简单地向用户提示场内是 否还有空停车位以及空停车位的编号， 没有为车主提供具体的有效停车位以及如何到达空停 车位的最优路径。 因此对于处于大型停车场内部的车主来说， 准确而快速的找到有效停车位 很困难， 快速到达指定停车位更困难， 这样既浪费了车主的停车时间， 也降低了停车场的整 体的运行

13、效率， 如果停车数量比较多时， 停车场内部可能会处于混乱状态。 因此， 在停车场 内部设有高效可靠运行的车位诱导系统对车主和停车场来说都意义重大， 这样可以帮助车主 快速找到停车位， 帮助用户快速到达指定停车位， 从而很大程度上提高了停车场的人性化程 度、自动化程度和智能化程度。 目前随着私家车的急剧增多， 城市道路交通压力的增大，停 车需求的猛增， 停车场建设规模也迅速扩大。 因此要求停车场管理系统更加复杂， 功能更加 强大和科技含量更加高。 智能停车场是大中型城市的现代智能交通的重要组成部分， 也是城 市新兴的智能建筑的重要组成部分， 目前对智能停车场己经做了很多研究和分析， 比如， 大

14、连理工大学的学者就设计了基于非接触式 IC 卡的停车场管理系统， 并且己经运用到了现场， 更加完善了停车场的收费功能 ; 北京工业大学的学者设计了基于 LonWorks 现场总线的停车 场管理系统， 对场内的通信问题进行了深入研究和分析， 解决了传统停车场内部的通信问题 ; 哈尔滨工业大学的学者重点研究和分析了停车场对智能交通的影响， 以及静态停车和动态停 车的关系以及它们之间的相互影响 ; 北京理工大学的学者重点研究和分析了智能停车场中的 视觉技术。 这些学者们对智能停车场的建设做出了重大贡献， 增强了停车场的功能。 但是他 们的一些研究成果还没有很好的应用在实际停车场中，目前停车场的自动化

15、程度仍然很低， 智能化程度也不高， 安全性也不能得到保障。 智能停车场的每个子系统不能很好的协调工作， 这样不能保证安全停车， 停车场的整体运行效率也很低。 因此，为了满足停车需求，停车场 管理系统朝着更加人性化、更加集成化、 更加网络化、更加智能化的方向发展，尽量减少工 作人员的人为工作量， 提高运行效率， 更好的为智能交通服务， 目前如何把己经取得的高科 技成果灵活的加以转换，运用到智能停车场的建设中是停车场研究领域的首要任务。1.3 目标1.3.1 用户方面：对于“有车一族” ，庞大的人群基数是我们主要用户量的保证，这类用户对停车位的强 烈需求是我们移动端开发的主要目标。 能为用户提供：

16、 停车场车位信息获取、 停车场智能导 航和自助停车这三个核心功能。“有位”找车位 APP,基于硬件端车位检测信息，更加时效性的反馈给需要寻找停车位的车主。 力求满足日益提高的消费者需求， 提供更舒适、 便捷的 服务。1.3.2 停车场方面对于所有与平台合作的停车场来说，最大的得益处在于两点。第一，使停车场的收益大大提升。所有“有位”找车位 APP的用户都能直观地了解所有合作停车场的车位信息，极大程度增加停车场信息的传播。 在缩减用户停车时间的同时也提高了停车场的使用效率。第二，加强了对停车场的管理。 “有位”停车场管理后台在目前停车场的基本需求上增添了很 多关于缩小管理人员工作量，规范停车场管

17、理的相关模块。1.4 政府支持由于张家界交警部门，张家界交警一大队领导对“有位”停车管理平台项目长期以来的关注和支持， 就停车管理相关业务合作进行可行性讨论。 并委托开发此系统以解决张家界 中心城区街道周边停车位管理问题。 并对张家界中心城区停车位、 景区停车位、 以及特殊情 况下车位信息进行规范化管理。第二章实现方案以及相关技术说明2.1软件系统总架构设计“有位”智能停车平台通过基于单片机系统的数据采集器发送车位停车数据到ARM服务器，ARM处理好数据及时发送给服务器，WEB服务器接收到数据后，将数据存储到数据库中，在停车场管理人员可以管理自己名下所有停车场信息，APP用户则可以使用移动设备

18、中安装的“有位” APP获取实时车位信息等服务。 由硬件端、服务器端、移动端三大模块组成。母三F冑理芸iXH 停车境珪户细2沖壬毎恃ET并卢揺3“丰唏燈:壬卉户畧4- -f咅护血h盟电RI图2-1软件系统架构设计图2.1AAAAA_APP车QtSSI甲色1F-刁车體控制春.1数据集成方案TLEDttH图2-2系统结构图数据处理中心是软件与硬件结合的中间介质，通过ARM板把每个单片机处理的数据收集起来发送给数据处理中心，进行处理并把有效的数据存进数据仓库。然后移动设备通过读取服务器发送过来的数据，并把及时的车位信息展现给用户。对单片机传送效娠世门行1=车军召&粤：vwzjLi a v杆專逅亡信.

19、手. W.-T-U-QS-l-丰豪謂常怡a yw-zuri-i车位信息車顼李位信惠申播FrLkA车徂信它审核r丿*-MlkJT丘卄*R匣;3应宏品5好呷牡走呂砲也虽 甘lii肉為却在養Jfe證应磊4卓皿图2-3数据传输图2.1.2总功能概述有位智能停车平台项目共分为两大模块：后台管理系统、有位APP客户端。冇订AR*户诣后白曽輕氏境图2-4功能示意图2.1.3主要模块功能概述1、服务器端负责：录入类型数据信息的增删改查，停车场信息，赋予停车位的财 务、车位权限管理，数据汇总分析管理，广告投放管理，系统管理；2、客户端主要是负责： 车位信息的查看，对车位进行增删改等多个操作，还有都 有每天、每月

20、每季度的财务信息进行查看，汇总统计，最后，可以发布、更新停车场 的价格，合作共享客户数据功能。3、移动端主要是负责：根据车主的情况，来进行语音选择旅游、自驾游、酒店、 出差等，诱导车主对最近的停车场进行停车功能，在线预订车位功能，停车计时功能，在线缴费功能，反向寻车功能，车位租赁功能，广告显示功能，常用地址导航历史功能, 离线地图下载，我的钱包功能，室内导航功能。2.2硬件端硬件平台设计包括两个大模块：单片机模块、ARM模块221系统功能需求1、监测停车位状态信息。2、实时反馈采集信息。保证数据可靠性、时效性3、二维码识读，发送认证数据。4、车位诱导系统2.2.2系统总体结构图2-5系统结构

21、图2.2.3ARM 模块每个停车场安装一个 ARM负责接收单片机传来的数据，经过内部优化并传送到网络服 务器。子模块包括:最小单片机模块：包括单片机组成所需的电源、芯片、复位、振荡电路以及扩展部分等部分；超声波测距模块：通过超声波模块实时检测该车位状态，通过串口线把信息传给ARM主机;超声波模块HC-SR04晶怎屯跆单片机串口通信模块卜V8复位电賂图2-6单片机模块设计图串口通信模块：发送接收数据；网络通信模块：串口信息分析并及时发送到网络服务器。LED车位诱导模块：控制LED显示屏将车位信息进行展示。AftP rftAfiM单片如图2-8 LED车位信息显示屏入口图2-9室内车位系统诱导结构

22、图2.2.4管理设备:道闸：与二维码识读设备通信，当用户用身份认证二维码进入停车场时、以结算认证 维码离开停车场时，识读正确升起道闸。图2-10道闸二维码识读设备：对用户身份认证二维码和结算认证二维码进行识读。正确传递认证信号到道闸，错误传递报错信息到服务器。图2-11二维码识读设备剩余车位显示屏：读取服务器停车位数据，显示停车位剩余情况、分布信息。图2-12剩余车位显示屏2.2.5技术相关单片机最小系统：或者称为最小应用系统，是指用最少的元件组成的单片机 可以工作的系统。单片机最小系统主要由电源、复位、振荡电路以及扩展部分等 部分组成。本系统用的STC89C52芯片，STC89C52是STC

23、公司生产的一种低功耗、高 性能CMOS位微控制器，具有8K在系统可编程Flash存储器。串口通信：RS-232 串口：由电子工业协会(Electronic Industries Association ，EIA) 所制定的异步传输标准接口。HC-SR0 4串口：超声波测距传感器模块，用于探测是否有车辆停放。nRF2401A是由Nordic公司出品的单芯片无线收发芯片，工作于2.4GHz2.5GHz的全球免申请(ISM)频率。用于单片机数据无线传输，传输距离500-800LED显示屏控制系统 (LED Display Control System ):又称LED显示屏控 制器、LED显示屏控制卡

24、它是组成LED显示屏的核心部件、主要负责接收来自 计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。二维条码/二维码（2-dimensional bar code ）:是用某种特定的几何图形按一定规律在平面（二维方向上）分布的黑白相间的图形记录数据符号信息的； 在代码编制上巧妙地利用构成计算机内部逻辑基础的“0”、“1”比特流的概念，使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图象输入设备或光电扫描设备自动识读以实现信息自动处理：它具有条码技术的一些共 性：每种码制有其特定的字符集；每个字符占有一定的

25、宽度；具有一定的校验功 能等。同时还具有对不同行的信息自动识别功能、及处理图形旋转变化点。2.3服务器端1A故据读取L1琲动端WEB隹面、 图2-16服务器端系统结构图2.3.1系统功能需求停车位信息管理子后台：1、车位停车信息显示：所有车位的状态显示：忙碌（有车）空闲（无车）警告（违规 停车）维护（设备维护）以及车位信息显示。2、 车辆具体信息展示：车主信息展示（车主姓名、车辆车牌）、车辆停放开始时间、 车辆停放总时长、车主付费信息反馈。3、违规信息显示：违规项主要包括：未按照停车规范停车的（占用多个车位）、未使用停车管理系统但占用车位的。 系统将所有违规信息反馈到停车场子后台， 工作人员前

26、往问 题车位统计车辆信息，在车主驶离停车场时提醒车主完成付费。4、财务管理模块：1）付费信息显示：按日期显示当天缴费详细情况2）所有交易信息汇总，以便纳入财务档案中5、广告模块： 1. 广告的信息录入、修改、删除、查看等功能；6、系统维护功能：注册信息服务、数据交换与接口管理、用户管理、字典维护、指标管理、 售后服务管理、权限管理、数据仓库备份等功能来进行对整个系统的运行、 维护管理 和数据备份。停车位信息管理总后台：1、车位停车信息显示：所有车位的状态显示：忙碌（有车）空闲（无车）警告（违规 停车）维护（设备维护） 。2、车辆具体信息展示：车主信息展示（车主姓名、车辆车牌）、车辆停放开始时间

27、车辆停放总时长、车主付费信息反馈。3、用户个人信用模块：每月对使用APP用户设置初始信用分，对有违规使用情况的用户扣除信用分（拖欠缴纳停车费用达一定天数的、违规停车的） ，对信用良好用户实行奖励 措施（停车费用折扣等） 。2.3.2 实现方案1. 服务器端接收数据流程图技术原理：通过 Arm 发送 http 请求给服务器端，服务器端开启 Apache-tomcat 服务器，利 用 servlet 、 jsp 技术，接收数据。流程如图所示：昂否昴万茁什端发送过束的车络朵图2-17服务器接收数据流程图2. 移动端向服务器端获取数据业务流程图技术原理：移动端通过http请求，访问服务器端，主要是以

28、JSON传输数据给移动端，移动端利用httpclient.jar解析数据。业务流程如图所示：|“于干?!合否I星壬企令和的遥輕白勺Kills话求是I耳敦址vs色疋匚白刁岌也蛇图2-18移动端向服务器获取数据图3. 车位信息管理业务流程图技术原理：通过输入用户名与密码发送http请求，服务器通过shiro框架判断是否授权，Spring Mvc框架中redirect跳转至主界面进行停车场功能、财务功能、类型功能等操作。业务流程如图所示：开始 ） /否 II是否登录（罡 I是 I是（删功能J停车场功能）?财务功能）/ I车位信息管理）消费车辅统计）财务育理信息）/、rz、于*-?/类型魏据管理）/X

29、It/Jrc结朿图2-19车位信息管理图2.3.3技术相关通过Arm发送http请求给服务器端，服务器端开启Apache-tomcat服务器，利用servlet 、jsp 技术，Spring Mvc 框架，Hibernate 框架，shiro 框架，jquery、jquery easy-ui前端框架，Mysql数据库，集群技术，接收数据。移动端通过http请求，访问服务器端，主要是以JSON传输数据给移动端，移动端利用httpclient.jar 解析数据。javaEE开发的管理平台。二维码生成、处理技术：手机二维码是二维码技术在手机上的应用。二维码是用特定的几何图形按一定规律在平面（二维上）

30、分布的黑白相间的矩形方阵记录数据符号信息的新一代条码技术，由一个二维码矩阵图形和一个二维码号，以及下方的说明文字组成，具有信息量大，纠错能力强，识读速度快，全方位识读等特点。2.4移动端面向广大车主，“有位停车”从用户对停车位迫切需求的角度出发，研发设计了一套找车位APP。移动端合作持户推荐 .停车付费空闲车恆显示停车场诱导 停车场椎看 停车场搜索百度地图平台图2-20系统结构图241系统功能需求:1、城市空闲车位显示：用户能在 APP带有的地图上查看所有具有收费停车位的停车 场地理位置并显示剩余车位数量。2、停车场搜索：用户可根据自身需要查询不同类别的停车场信息。3、最近停车位推荐：通过用户

31、GPS地理位置信息，推荐最近具有空闲停车位停车场, 按路程长短以列表的形式体现。4、停车位诱导：为用户提供停车场空闲车位推荐，以及室内停车位引导。5、停车场智能导航：用户选择任意停车场后自动规划行车路线并具有语音导航提示。6、停车付费功能：用户通过绑定银行卡或者第三方支付的形式完成停车付费。7、二维码：身份认证码获取、交易信息码获取。2.4.2实现方案1、用户注册与登录用例图:图 2-21.SERffrom Uss Cat*)可盼比用Q信息图2-22登陆注册用例图用例说明：注册时，用户输入所需填写信息，移动端进行初步检查，待输入合格后将注册数据发给服 务器端，经服务器验证（服务器数据库中无重复

32、用户）返回成功消息 ，用户注册成功登陆时，用户在移动端输入用户账号密码后，发送给服务器端，经过服务器端验证成功后（在服务器数据库中有注册 ）则可登入成功。2、地图显示用例图:兰氐地歸iB图2-23地图显示用例图用例说明：用户在保证网络连接的前提下，进入地图界面，显示由百度地图提供的地图数据，可以进行地图放大缩小、地点搜索、定位、线路规划、地点导航等功能。3、停车场搜索用例图:图2-24停车搜索用例图用例说明：用户通过语音或者文字输入目的停车场,数据将发送到百度地图平台，返回搜索数据，在界面上显示出目的停车场4、最近停车场推荐用例图:电回；悯拉拒亘且工USIzRIItdt Uss Cast图2-

33、25停车场推荐用例图用例说明:用户在地图界面点击停车场推荐图标,发送当前地点到服务器端，服务器端检索，返回停车场数据，经过百度地图端处理，得到地图数据，显示在界面上。5、空闲车位显示用例图:捌金军位S示USEP住挂朋韬嶽蒂车乜图2-26空闲车位用例图用例说明：用户点击进入车位显示界面，根据服务器数据，显示对应停车场剩余车位信息。6、停车场诱导用例图：USER世驿口标车位点走訓护扫世人亓転艮西图2-27停车诱导用例图用例说明：用户进入停车场显示界面，选择目标停车场，点击导航按钮进入导航页面 ，导航页面自动规划最优路线，时时定位直达停车场。7、停车付费功能用例图:图2-28停车付费用例图用例说明:

34、用户进入停车界面，将会显示停车场地点及车位编号等信息，当要结束停车时停车按钮，停车计时结束，将会生成费用提示弹出框 ，用户点击则可进入支付界面 方式进行付款。，点击结束选择支付8、合作商户推荐。用例图：图2-29合作商户用例图9、二维码获取图2-30二维码获取2.4.3技术相关基于 Jdk、AndroidSDK 的 Activity 、handler、Intent、ContentProvider、Servicehttpclient 、jquery、jquery、easy-ui 前端框架。基于GPS地理位置信息的导航技术由串口将此信息传送给主机，主机解算出车载当前的经度、纬度、速度、时间、状态等

35、信息，为电子地图提供地理位置信息 ，将车的位置在终端实时显示出来。属于外接地图端口的调用。第三章 创新与优势3.1 同类型产品对比与创新3.1.1. 过去产品商业模式落后(1)最早的“易趴网”从 2010年开始做停车UGC由用户提供车场信息并给予奖 励，但一直不温不火。究其原因，国人的分享意识太弱，数据的准确和全面无从保证。( 2)无忧的空车位播报，属于经验估算，而非真实空车位。摄像头采集车牌号， 进行统计，数据不精确，时效性不高。( 3)停车百事通的图片、价格、坐标错误率奇高。与百度地图合作，通过网络获取。( 4)深圳的 “停哪儿” 它的模式是车主向保安付小费， 然后保安为车主预留车位。 保

36、安属于保安公司外派，没有权力留车位和收费，设计模式具有缺陷。( 5)福州的“ 51 抢车位”仿照滴滴打车的成功，采取车主发单加小费、车场接单 的机制，数据来源不可靠。( 6)“停车宝”嫌采集数据太慢，见人就送手机，直接切移动支付，用户停一次手 机付补 3块，车场补 2 块。市场营销方案设计有缺陷。(7) 丁丁停车以智能地锁，与手机APP连接，本身可以帮助车主自动上锁解锁车位。而当车主开启共享功能后， 就能把车位的闲置时段出租给有需求的苦主。 交易分成， 物业公司得 10%，丁丁平台得 30%，出租车位业主 60%。且手机遥控智能车位锁成本高传统商业介绍模式 -UGC：UGC是“ User Ge

37、n erated Co nte nt ”，中文可译作“用户原创内容”。UGC勺概念最早起源于互联网领域，即用户将自己原创的内容通过互联网平台进行展示或者提供给其他用户。缺点:1、用户参与。你无法想象用户哪来的大量的盈余时间去提交自己的信息在地图上2、信息时效性差3、错误的地图信息。4、未从根本上解决用户需求5、产品功能弱6、无法何吸引用户长期分享。分析：这是UGC莫式的弊端，如何吸引用户大量长期贡献自己的信息，用户可以短期少次的贡献自己的信息，但是要想长期大量贡献出自己的信息，是非常困难的。仅1%的用户对内容有积极贡献在互联网文化中，1%见则是互联网社区参与中首屈一指的规则，陈述的是只有 1%

38、勺用户对网站积极地创造了新内容，而其他99%都是潜伏者。“有位”商业模式：B2C是“ Business-to-Customer ”， 中文简称为“商对客”。相比 UGC B2C模式有 更多优势。优势体现在：1、 线下获得停车场的各种数据，联网后加以分析利用，提高B端收益的同时为用户寻 得停车位。2、保证采集数据的全面、精准、无死角。线下一个一个问，线上不会有现成的数据。真实性；3、点对点检测，保证实时正确性；4、可控进行车位检测，避免停车场车位变动；5、数据安全，以超声波形式不会泄露个人信息，比如车牌号；6、个性化服务。网络可以方便、快捷地为消费者提供个性化的服务。7、网络服务的范围广。3.1

39、2现阶段产品比较1、软件功能薄弱对比方：易停车、宜停车、悟空停车、停车宝。图3-1易停车地图界面图3-2宜停车搜索界面图3-3悟空停车搜索停车场界面图3-4停车宝主打预定停车缺陷:第一，目前仅存的针对停车的APP仅仅只有停车支付这个主要功能，在停车位信息提供上只限于地图上用户自行寻找停车场。在地图上没有体现出用户需要的剩余车位显示信 息。这种比较麻烦的解决方案，对用户体验造成了很大的阻碍。要么就是可以重点标示出停车场，但是需要点进某一具体停车场才能看到剩余车位信息。第二，只具备面对车主的停车场寻找功能，没有基于硬件设备的任何参考数据。数据时效性差，用户信任感降低，会造成用户流失。第三，没有智

40、能导航。用户在使用找车位软件时第二个较大需求就是行车路线的规划 与导航，这属于研发重点，显然没做完善必将失去市场。创新:z冲口酝日匡缰宦蘿n童-啊* a 打* 直賈靖唇也rl车位导航图3-5有位停车场推荐，搜索，一键导航功能图说明：1、 “有位停车”通过接入百度地图，当用户登入APP时，精确上传GPS地理位置信息，并推 荐附近具有空闲车位的停车场信息，以距离排序。2、点击导航后，自动生成最近导航路线，并具有语音提示。3、用户可根据去向搜索某一特定条件或区域停车场信息，将会展示符合条件具有空闲车位 停车场信息以及提供导航服务。例如：搜索旅游，则会检索出符合旅游标签的相关停车场信拓展:1空闲车位推

41、荐：当用户选定停车场后将推荐空闲车位具体信息。LED车位诱导显2、室内车位引导：用户选定空闲车位后生成室内车位引导图，配合硬件端 示屏更加节省找车位时间。cats Ktao*云AAA摊荐车位室内车导航IK 小鼻暑H叩氏Iff fl图3-6车位诱导系统3、二维码身份识别以及支付凭证：当用户到达停车场附近时，点击按钮，获得短期使用的 身份识别二维码，用于进入停车场时在二维码识读终端扫描二维码。系统将获取用户信息上传服务器。当用户完成停车支付后获取二维码，作为驶出停车场时需要出示的交易凭证。*梅粋卓耳图3-7身份二维码以及交易凭证二维码2、实现技术缺陷：目前市面上所采用的车位管理系统基本以摄像头图像

42、识别为主。图3-8摄像头检测车位信息缺陷体现在检测设备单一，数据时效性差，效率较低。并且存在摄像死角，全方位投 入的成本过高。创新：1、“有位”停车管理平台采用点对点停车位管理，每个停车位安装独立带有编号的单片机并配备超声波检测模块。 对车位信息实时检测，通过Arm统一获取检测信息上传服务器。2、连接监控摄像头，在已有停车场实时监控基础上，对带有违规信息的停车位进行锁 定拍照、录像并显示在管理后台，做到规范化停车场管理。3、无线传输模块减少了停车场固有资源改造。4、室内车位诱导系统，由 Arm开发班控制Led车位显示屏。实时对车位信息反馈给车 主。5、 二维码识读设备：在现有ic卡读取的基础上

43、用先进、便捷、安全的二维码技术 改进身份识读措施。缩短用户停车耗费的时间，提升用户停车体验。拓展：ETC是不停车电子收费系统，ETC专用车道是给那些装了 ETC车载器的车辆使用的，采 用电子收费方式.ETC( Electro nic Toll Collectio n )不停车收费系统是目前世界上最先进的路桥收ETC车道上的微波天线之费方式。通过安装在车辆挡风玻璃上的车载电子标签与在收费站间的微波专用短程通讯，利用计算机联网技术与银行进行后台结算处理，从而达到车辆通过 路桥收费站不需停车而能交纳路桥费的目的。部分省市ETC最新动态已址成刘rETcftiniMj实现收矫站全!I盖令年91底曲園入全国联巒.力刖14咲观打副&ETC訥訓广东幵通M2条ETI:车HL軽邀$7牛站开通车 道*瞥就卑不到呦轉即制年底.鱼省鮒直公埒ETC冏耳*埔超过3-9 ETC技术分布情况射频识别，RFID ( Radio Frequency Identification)技术：又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。3、产品定位不明确：找车位类型的他的功能都是要解决停车问题所进行设计的。 卡等非主要需求作为产品开发主要实现目标。 部分失败案例都做成了一个地图导航类产品, 是产品定位上的设计缺陷。
