某屏蔽机房工程投标文件.doc

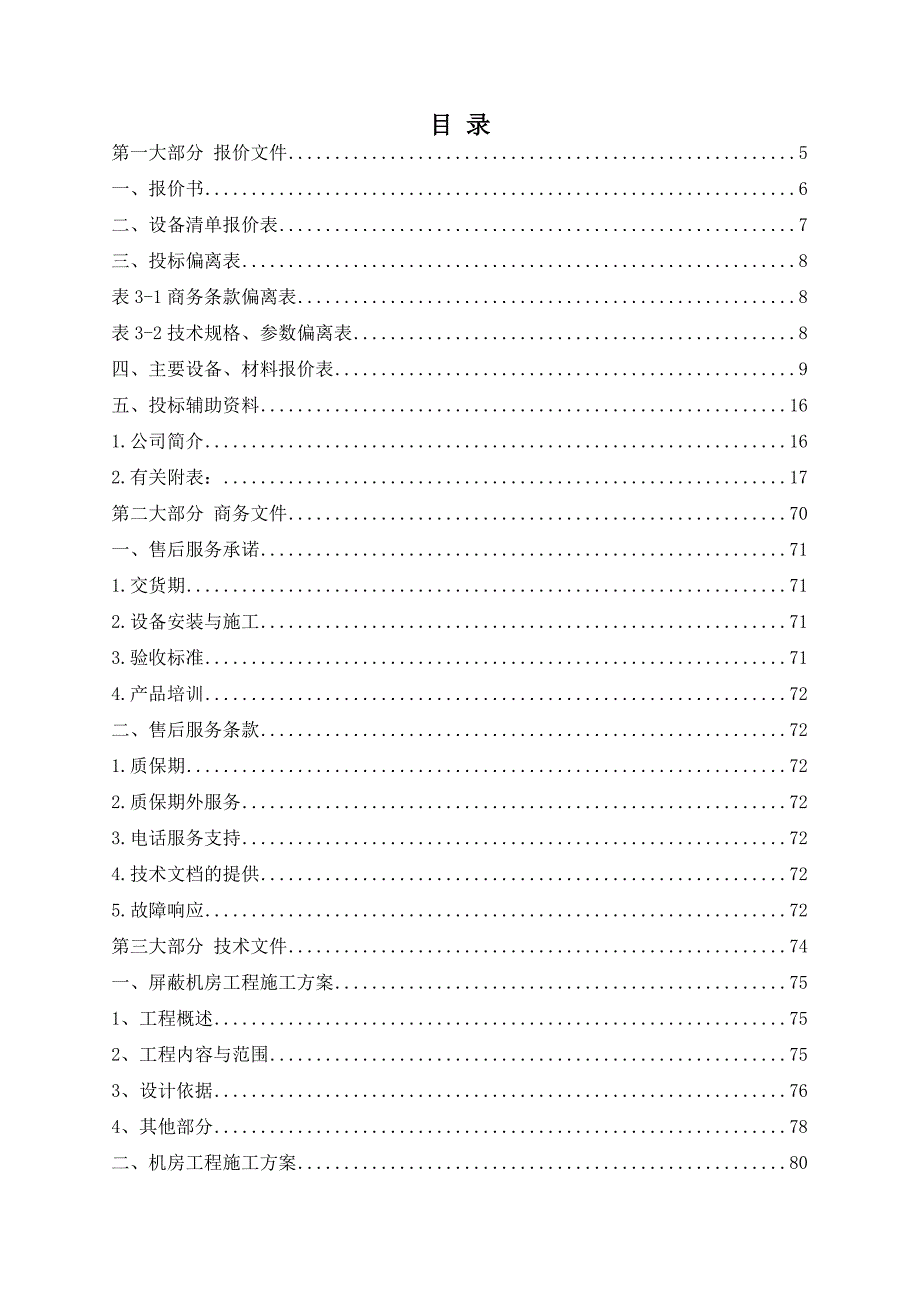

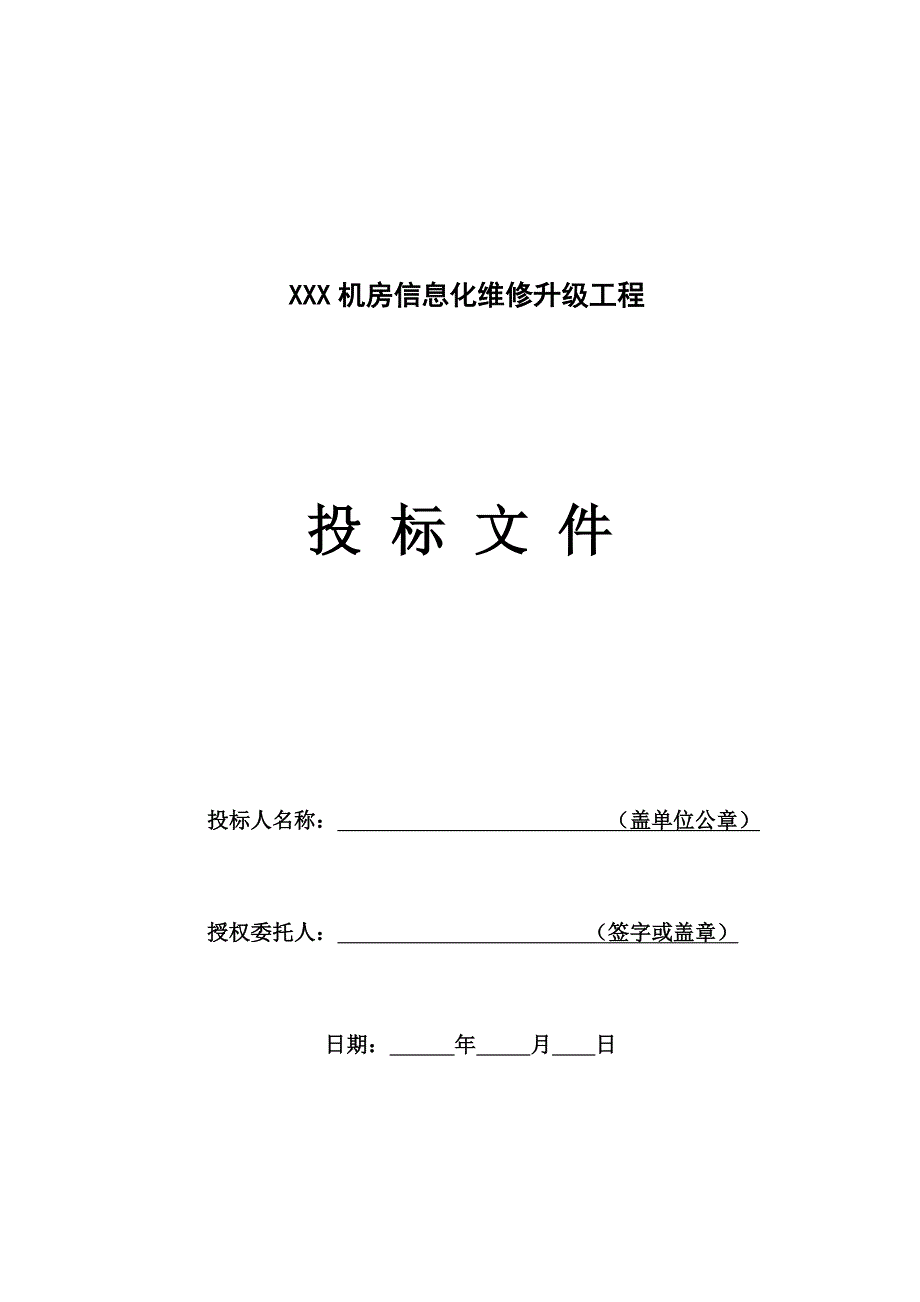

1、 XXX机房信息化维修升级工程投 标 文 件投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日目 录第一大部分 报价文件5一、报价书6二、设备清单报价表7三、投标偏离表8表3-1商务条款偏离表8表3-2技术规格、参数偏离表8四、主要设备、材料报价表9五、投标辅助资料161.公司简介162.有关附表：17第二大部分 商务文件70一、售后服务承诺711.交货期712.设备安装与施工713.验收标准714.产品培训72二、售后服务条款721.质保期722.质保期外服务723.电话服务支持724.技术文档的提供725.故障响应72第三大部分 技术文件74一、屏蔽机房工程施工方

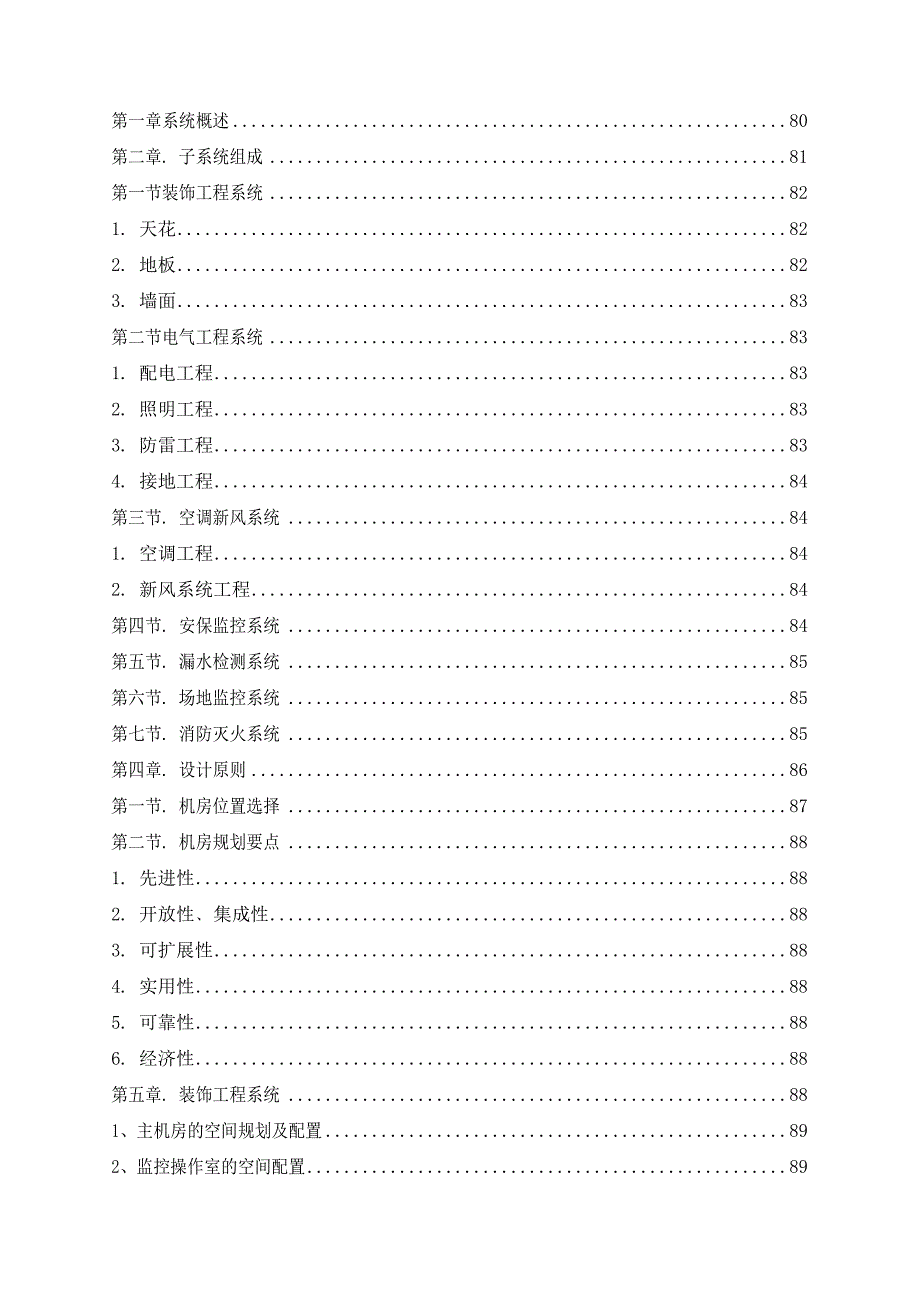

2、案751、工程概述752、工程内容与范围753、设计依据764、其他部分78二、机房工程施工方案80第一章系统概述80第二章. 子系统组成81第一节装饰工程系统821. 天花822. 地板823. 墙面83第二节电气工程系统831. 配电工程832. 照明工程833. 防雷工程834. 接地工程84第三节. 空调新风系统841. 空调工程842. 新风系统工程84第四节. 安保监控系统84第五节. 漏水检测系统85第六节. 场地监控系统85第七节. 消防灭火系统85第四章. 设计原则86第一节. 机房位置选择87第二节. 机房规划要点881. 先进性882. 开放性集成性883. 可扩展性88

3、4. 实用性885. 可靠性886. 经济性88第五章. 装饰工程系统881、主机房的空间规划及配置892、监控操作室的空间配置893、UPS 电气室的规划904、消防钢瓶室的规划90第一节. 方案设计91第二节. 材料选型921. 玻璃材料922. 地板材料943. 吊顶材料964. 墙面材料100第六章. 电气工程系统1021、市电时常发生状况1022、UPS 设备1023、电源设备专用电源1024、照明工程系统1025、电气配备按装于墙面之离地面高度1036、一般照明1037、照明设计1038、计算机机房接地系统103第一节. 方案设计105第二节. 设备选型106第七章. 空调新风系统

4、121第一节. 方案设计122第二节. 设备选型123第八章. 机房监控系统1251运行平台1262其它考虑1263系统设计1264动力及场地环境监控部分1265机房安全保障环境部分1276系统平台127第九章. 漏水检测系统127第四大部分. 施工工艺1281、吊顶工程1282、地面工程1293、墙柱面工程1324、开关、插座施工工艺1335、灯具施工工艺1356、电缆桥架、管线施工工艺1387、防雷接地施工工艺1388、设备安装140第一部分 报价文件一、报价书XXXX： 根据收到的XXXX技术楼信息化维修升级工程（项目编号：sdhyzb20131008）招标文件，经详细研究，我们决定参加

5、投标。1、我方已详细审查全部招标文件，我们完全理解并同意放弃对这方面有不明及误解的权力，愿按照招标文件中的要求，提供采购内容。我方经计算：第二标段最终投标报价： 元，大写： ；2、如果我们的投标文件被接受，我们将履行招标文件中规定的每一项要求，按期、保质、保量完成交货、安装、维护维修任务。3、我方承诺该项目质保期：第二标段 三 年； 4、我们同意按招标文件中的规定，本报价文件的有效期为开标后五十六天。 5、我们认为你们有权决定中标单位。还认为中标的依据中最低价是主要的选择标准，但不是唯一的选择标准。 6、我方愿意遵守国家有关规定及招标文件中的收费标准。 投标人名称： （盖单位公章）授权委托人：

6、 （签字或盖章） 日期： 年 月 日二、设备清单报价表 单位：元投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日三、投标偏离表表3-1商务条款偏离表序号投标文件条款序号设备名称单位数量综合单价合价备注说明表3-2技术规格、参数偏离表序号招标文件条款投标文件条款条款号条款内容条款号条款内容附注：商务、技术无偏离。投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日四、主要设备、材料报价表单位：元 投标人名称： （盖单位公章）授权委托人： （签字或盖章）日期： 年 月 日五、投标辅助资料1. 公司简介2. 有关附表：（1）项目管理班子配备情况表投

7、标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日（2）项目经理简历表投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日（3）项目技术负责人简历表投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日（4）劳动力计划表投标人名称： （盖单位公章）授权委托人： （签字或盖章） 日期： 年 月 日（5）2011年以来（签订合同日期）类似工程及获奖情况表投标人名称： （盖单位公章）授权委托人： （签字或盖章）日期： 年 月 日工程业绩一览表（6）其他辅助资料1) 法定代表人授权委托书和委托代理人身份证2) 企业法人营业执照副本3

8、) 税务登记证副本4) 组织机构代码证副本5) ISO9001质量管理认证6) 建筑智能化工程承包资质证书7) 安防工程资质证书8) 安全生产证明文件9) 涉密资格证明文件10) 软件企业认证11) 软件产品登记证书12) 计算机软件著作权资格证明文件13) 荣誉证书证明文件14) 厂家授权书15) 厂家质保函16) 产品检测报告证明文件17) 项目经理证书复印件18) 项目项目管理班子证书复印件第二部分 商务文件一、 售后服务承诺1. 交货期交货时间：合同签订后60天内安装调试完毕。2. 设备安装与施工针对此项目我公司组织有专职技术工程人员负责设备的安装调试及工程实施并根据项目的实际情况进行

9、培训，组成了一支长期稳定、技术出众的售后服务队伍，在项目实施阶段为客户提供优质，可靠的服务。3. 验收标准设备验收分设备到货开箱通电初验、系统安装调试完毕且正常运行1个月最终验收两个阶段。验收小组由采购人、我方、我方指定代表共同组成。最终验收由验收小组出具验收报告。验收是按照规定程序，对系统或货品进行审查和评价，并对通过与否作出相应结论的科技管理活动。项目验收依据 作为项目验收的依据，一般选用项目合同书、国标、行业标准和相关政策法规、国际惯例等。 在本项目中，项目的验收主要按照项目合同、投标人投标响应条款时行，同时参考相关标准进行。具体验收标准和依据由用户根据具体项目情况提出，由项目用户审定。

10、 验收内容验收内容和标准根据招标要求实施。项目验收标准是判断项目成果是否达到要求的依据，因而应具有科学性和权威性，只有制定科学的标准，才能有效地验收项目结果。 （一）验收内容一般包括软件验收（按功能要求的可执行软件、使用说明书等产品等）和硬件验收（设备的型号、设备外观、设备相应附件、设备运行等） （二）验收评测工作主要包括：文档分析、方案制定、现场测试、问题单提交、测试报告； （三）验收测试内容主要包括：功能度、安全可靠性、易用性、可扩充性、兼容性、效率、资源占用率、用户文档。 （四）文档验收标准一般包括：文档完备性、内容针对性、内容充分性、内容一致性、文字明确性、图表详实性、易读性、文档价值

11、等 （五）软件、硬件验收标准要符合国家和相关标准。 4. 产品培训将根据合同要求提供产品的使用和安装培训服务，服务方式为客户现场培训或合同商定的其他培训方式。根据合同的要求，在条件具备的情况下，可以在厂家所在地或者实施现场进行集中培训。培训的时间、人数、地点等具体内容由供需双方商定，讲课教师均为相关厂商的专职技术培训教师、产品培训教师，能够圆满的完成教学任务。二、 售后服务条款1. 质保期我方对本项目所提供货品提供二年的免费保修及维护服务。保修期自用户在验收合格单上的签字日期起。由人为因素或不可抗力导致的设备损毁不在保修范围内。质保期为3年，自竣工验收报告签署之日起计算（各设备国家二包中有明确

12、规定质保期的遵循二包规定）。在质保期间，甲方可免费获得软件系统更新升级服务。质保期满后，我司对系统维护工作收取一定的费用，费用额度由双方另行协商确定。2. 质保期外服务质保期外为设备提供终身维护，按成本价提供元器件。由于系统扩展，用户方所增加的设备，我方提供不高于本次招标价格的相应产品（设备停产除外），继续享受各项优惠条件。免费保修和服务结束后，采购人可以向我方购买有偿的保修和服务，我方将按此次投标的折扣向采购人提供备品、备件。3. 电话服务支持在保修和服务期间，我方承诺提供7*24电话服务支持。服务热线：0531-880308084. 技术文档的提供我方负责提供设备安装调试时所需的项目资料，

13、我方有责任在保证安全和质量的前提下提供技术服务，包括：技术咨询、技术资料、设备技术说明书、使用说明书、维护说明书、施工文档、安装调试文档、系统测试报告等。5. 故障响应对于设备故障，我方响应时间为8小时，在12小时内到达现场进行维修服务，并于24小时内排除故障，使用户系统恢复正常工作。在系统使用过程中，不论是设备厂商保修和服务期间，还是我方的保修和服务期间，出现的任何备件故障，我方都承诺更换时间不能超过2天；在备件未到位之前，我方承诺用相近备件或产品临时替代，以保障系统连续运行。如果我方在接到通知后的两个工作日内未做出响应，我方将对由于故障给采购人所造成的损失后果负责。供货商（盖章）： 第三部

14、分 技术文件一、 屏蔽机房工程施工方案1、工程概述随着信息技术的发展，互联网已经成为人们日常生活中必不可少的一部分，越来越多的人利用网络进行沟通、工作甚至购物。对于网络中的信息，其安全性和保密性显得尤为重要。计算机及其外围设备在进行信息处理时会产生电磁泄漏，即电磁辐射。现有的一些探测设备，能在一公里以外收集计算机站的电磁辐射信息，并且能区分不同计算机终端的信息。如“黑客”们利用电磁泄漏或搭线窃听等方式可截获机密信息，或通过对信息流向、流量、通信频度和长度等参数的分析，推出有用信息，如用户口令、帐号等重要信息。机房是网络设备比较集中放置的地方，是放置重要数据交换设备和服务器设备的地方，网络中的大

15、部分数据均会汇集到这些设备中进行数据交换。所以，机房基础设施的建设对于保护内部设备及数据有着举足轻重的作用。根据电磁原理，我们可以知道，作为数据传输的通信线路，工作时都会在线缆周围形成不同强度的磁场，并向四面传播，我们可以利用相关的设备和仪器对其进行探测，再经过进一步处理，就可以获得线缆中传输的数据信息。整个过程我们可以称之为电磁泄漏。所以，网络和数据机房作为网络信息汇聚的中心，应该有较好的安全措施来确保各类信息的安全。为了满足网络机房的信息保密、防止电磁泄漏。防干扰、防辐射要求，本工程针对对网络机房的使用需求，现场实现情况，并结合国家的标准规范，我公司设计了此网络机房屏蔽系统工程设计方案。高

16、密市人民检察院技术楼信息化维修升级工程内容包括机房装饰装修、供配电系统、排风系统、弱电系统、气体消防系统、环境监控系统、屏蔽机房系统等子系统项目建设。2、工程内容与范围计算机屏蔽工程是一种涉及到屏蔽室抗干扰技术、空调技术、供配电技术、自动检测与控制技术、综合布线技术以及净化、消防、建筑和装饰等多种专业的综合性工程。根据客户要求，本工程机房包括内网屏蔽机房及外网机房两部分。主要建设内容如下：1、机房装修：包括地面、墙面、吊顶、门窗、隔断等装修建设。2、内网机房整体屏蔽环境：包括地面、墙面、吊顶、通风口、出入口、窗户等作C级机房屏蔽系统。3、机房接地：包括屏蔽体的接地，防雷带接地，以及系统工作接地

17、4、消防、场地环境监控等建设。3、设计依据3.1 机房装修标准和规范GB12190-90BMB3-1999处理涉密信息的电磁屏蔽室的技术要求和测试方法GB50222-95GB8702-88GB9361-88GB2887-89计算机场地技术条件GB6650-863.2钢板焊接式电磁屏蔽室钢板焊接式电磁屏蔽室结构：焊接式结构的屏蔽室是由不同规格钢板相互焊接成一体组成。根据屏蔽壳体不同部位承载力的不同而设计制作，不同截面积的矩形钢龙骨做屏蔽壳体的支撑龙门框架，其最大特点就是刚强度、抗震性、稳定性以及可靠性剩余其他结构的屏蔽室，而且屏蔽效能要高得多。钢板焊接式电磁屏蔽室指标：指标项目频率屏蔽效能磁场

18、14KHz-150KHz75dB电厂200KHz-50MHz100dB平面波50MHz-1GHz110dB微波1GHz-10GHz100dB电磁屏蔽是针对电磁波的屏蔽，而经典屏蔽指的是对静电场的屏蔽。静电屏蔽要求屏蔽体必须接地。影响屏蔽体电磁屏蔽效能的不是屏蔽体接地与否，而是屏蔽体导电连续性。破坏屏蔽体的导电连续性的因素有屏蔽体上不同部分的接缝、开口等。因此，电磁屏蔽对屏蔽体的导电性要求要比静电屏蔽严格。根据不同材料的相对电导率、相对磁导率、以及吸收算好、反射损耗等系数值分析，本次屏蔽室屏蔽体选择以铁为集体的金属材料，钢板厚为2mm。地面采用相同材质厚度3mm钢板做屏蔽层。考虑屏蔽体材料的屏蔽

19、效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：钢板不平度4mm/M2，屏蔽体垂直度10mm，以及屏蔽体抗震8级。根据屏蔽壳体不同部位承载力的不同而设计制作不同截面积的矩形钢龙骨作屏蔽体的加固支撑，龙骨采用30*40mm矩形管依附屏蔽体钢板内壁焊接。屏蔽体原材料（钢板）加工制作成单元模块，现场安装采用熔焊工艺进行连续的焊接（Co2二氧化碳保护焊），其特点：焊接热区范围窄，变形小，焊缝紧密，表面无熔渣。确保屏蔽层模块板接缝处的屏蔽效能保持一致，同事还能提高焊缝的抗电化腐蚀性。（电化腐蚀会造成降低屏蔽效能和互调效应，因为电化学反应产生的化合物是非线性的半导体物质，这回产生信号混频，导致

20、产生新的干扰频率）。屏蔽效能：对屏蔽物排除或约束电磁波的能力的度量。对于给定的外部源，屏蔽效能是指在测试时某定点放入屏蔽物之前和之后的电场或磁场的强度之比。通常用分贝的形式以入社和透射的信号幅值之比来表述。屏蔽门：双电手动（或电动）锁紧屏蔽门，门洞尺寸为1800850（mm）。采用铰链插刀式密闭屏蔽门，们的锁紧点为双点手动锁紧结构；采用单刀插入式电磁密封技术、复合刀口、可拆卸式幼稚铍青铜簧片，维护性好；内外门板为双层绝缘室机构，门表面采用亚光不锈板装饰。通风波导窗：蜂窝型通风波导窗，尺寸为300300（mm）。屏蔽通风窗成截止波导形式，其出啊如衰减应于屏蔽室指标一致，波导窗由许多个波导组成的波

21、导束，小波导截面形状为六角形；波导片采用真空钎焊新工艺组成整件。电源滤波器：单相高性能电源滤波器。进入屏蔽室的每根电源线均应配置电源滤波器，目前广泛采用低泄露电源的电源滤波器，其插入衰减值与屏蔽效能一致；所有电源滤波器应集中安装，滤波器的前端不能有过流保护装置但可设置过载保护装置；电话线进入屏蔽室可采用数据信号滤波器；电源滤波器（仪器、照明用电）220V 50Hz 80A室内电气：标准配电箱，日光灯货白炽灯照明，室内按用户要求配饰插座盒。交流220V 50Hz配电箱（包括总电路控制及插座、照明分录控制）电缆走线及穿管俺设计要求，壁插座按用户要求。室内电气设计、安装能满足以下要求：屏蔽室供电系统

22、与屏蔽室壁间承受1500VC耐压实验；电源进线与屏蔽室壁间局人员电阻及导线与导线之间的绝缘电阻大雨2M；4、其他部分1、屏蔽门手动锁紧屏蔽门：一扇采用铰链插刀式密闭屏蔽门，门的锁紧点为双点手动锁紧结构；采用单刀插入式电磁密封技术、复合刀口、可拆卸式幼稚铍青铜簧片，维护性好；内外门板为双层绝缘式机构，门表面采用亚光不锈板装饰。2、通风及空调系统屏蔽室通风系统采用屏蔽室专用通风波导窗，其插入衰减与屏蔽室指标响应，它是由许多小波导组成的波导束，其截面形状设计制作为六角形，在同等插入衰减能力条件下，六角形波导的通道面积大于方形波导，从而扩大了通风面积，减少换气阻力。屏蔽室进出风采用换气机通过截止波导窗

23、实现通风目的，首先在屏蔽壳体预订部位预留安装通风截止波导窗的孔口，波导窗与客体焊接，并制作与换气机相符的法兰框（便于通风管安装），室内封口部位采用铝合金百叶窗装饰。屏蔽室通风设备在屏蔽室内配置柜式空调机。3、空调屏蔽处理： 一套空调屏蔽处理包括1）、空调电源的屏蔽处理：电源滤波器220v 50Hz 50A2）、信号线的屏蔽处理：信号滤波器3）、空调三管（气管、液管、滴管）的屏蔽处理4、供配电系统根据各设备用电负荷的大小、选用合适线径的供电电缆和不同容量的电源滤波器。广泛采用低泄露电源的电源滤波器，插入衰减能力与屏蔽室综合效能一致。电源滤波器测试标准负荷：MIL-STD-200A大容量（50A以

24、上）的供电尽可能采用三相四线制供电方式。尽可能做到三相平衡供电，降低零-地电压。屏蔽室的强电部分采用机房专用滤波器引入屏蔽室：额定电压220/380V，工作频率50/60Hz，输入损耗14KHz10GHz100dB,最大泄露电流1.5A。滤波器适应环境温度-25至+50，相对湿度85%。室内电缆沟货管线走线，俺要求为止配置电源插座。（按现场环境和用户要求分布）供配电系统的技术指标应负荷GB2887-89“计算机场地技术要求”中规定的C级标准。所有电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置过载保护装置。5、屏蔽室通讯系统及信号接口装置1）、多模、单模光缆均可通过专用光纤滤波导管引

25、入屏蔽室内。2）、数据线可通过屏蔽接口箱（多次波导并穿铜管处理，辅以吸波材料）处理引入屏蔽室内。3）、电话线进入屏蔽室可采用数据信号滤波器。6、屏蔽壳体接地屏蔽地：为使屏蔽体壁面上的感应电流（静电）都能迅速入地，有效地降低避免对地的高频点位，屏蔽体需与大地相连，形成电器通路，为屏蔽体上的电荷提供一条低阻抗的泄放通路。一般屏蔽地的电阻要求1。7、室内装饰机房内装饰材料必须是阻燃、防水材料，墙壁和室内顶部常用的材料有：铝塑型扣板、铝塑微孔天花板、双面铝塑板、阻燃防水复合板等作饰面，地面采用防静电全钢活动地板，地板支架高110300mm。装饰层的固定搭建龙骨架支撑，龙骨架搭建必须要有足够强度，可以利

26、用屏蔽体增加强度。整个内饰要美观大方，开口位置虚位应量减少，增加做工精度，材料的选择均需有合格检测报告的防火材料。8、室内电器系统屏蔽室内配置开关插座日光灯或白炽灯、应急灯，需合理安排灯具开关、插座、数量及位置，以确保照度达到要求。屏蔽室内所有电缆管线都应从防静电地板下面放线，室内强弱电线缆不可合并扎捆，应按线缆类别分开铺设。相关电器配置按工艺要求执行，无要求则按GB2887-90执行。9、机房配电箱为保障各种设备的用电安全，屏蔽室外制作一个电控箱作该机房的电源总控，内设空气开关，熔断器，指示灯，接地线柱等。信号类传输装置（设备）单独制作电控箱，根据设备外型尺寸在电控箱内制作桥架。10、消防报

27、警系统屏蔽室设1个感烟探头，感烟探头经屏蔽专用火警传递器引出屏蔽室接入值班室的报警控制器。因屏蔽室内全部采用耐阻燃材料，采用自动报警人工消防形式，屏蔽室内放置1组气体灭火设备即可11、绝缘电磁屏蔽室底部采用8080mm绝缘垫块将电磁屏蔽室主体支起与地面绝缘。12、监视系统从安全性考虑可为机房内安装视频摄像头，与监视系统相连，预留2个波导口作为视频监视接口。二、 机房工程施工方案第一章系统概述计算机机房系统是各类信息的中枢，计算机机房工程必须保证网络和计算机等高级设备能长期而可靠地运行，同时为机房工作人员提供一个舒适而良好的工作环境。机房工程旨在通过提供规模化方式，把机房建设过程为用户提供了一站

28、式的交钥匙工程，客户无需为装修、配电、空调、监控、防雷等系统细节问题过多考虑，这一切都将统一由嘉普通系统科技开发有限公司进行项目设计，提供从咨询、规划、创建、实施到服务的全方位、全过程的系统工程服务。计算机机房系统工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机机房系统设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。计算机机房系统的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房

29、系统，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的计算机机房系统。网络能源作为全球唯一全面提供网络能源产品和解决方案的公司，在计算机机房系统建设中为提供计算机机房系统提供全面的产品和解决方案，及一站式的服务，完整而全面提供机房工程中的全部内容。全面的、整体的、一体化的解决方案和一站式服务节省投资、加快工程建设周期，提升核心竞争力。第二章. 子系统组成计算机机房系统工程由装饰工程、电气工程、空调新风系统、安保监控系统、漏水检测系统、场地监控系统、消防报警及自动灭火系统等子系统组成。第一节装饰工程系统建筑装修工程，是整个机房的基础，它主要起着功能区划分的作用，不仅包括一般机房装修所需要的

30、铺抗静电地板、安装微孔回风吊顶，还包括为放置机架、服务器等设备的预留空间。1. 天花装饰材料应符合计算机机房设计规范的要求，选用气密性好、不起尘、易清洁，并经长期使用变形小的材料，平面布置应满足计算机工艺要求，工艺流程应合理。计算机机房天花板统一采用铝合金平板天花以轻钢龙骨安装。2. 地板机房中采用活动地板。其特点是：预留空间，便于系统布线，承重能力高，方便机房设备的摆放，拆卸方便，便于系统的维护，活动地板下为空调系统的静压箱，面板为防静电处理。3. 墙面机房室内墙身采用兴铁彩钢板材料，该装饰材料美观耐用、防火、便于清洁。彩钢板以墙面轻钢龙骨结构作衬底安装，彩钢板金属面全部由导线连接到接地点，

31、以达到良好的电磁辐射（EMI）及静电的屏蔽效果。第二节电气工程系统我公司机房电气工程系统，除了考虑不间断电源UPS解决方案之外，还与世界上优秀的品牌（ABB的配电设备、康明斯的柴油发电机等）组成了战略合作伙伴关系和产品系列化生产基地。从目前的应用状况来看，不管是金融、电信还是Internet 领域，机房场地系统要求有独立配电系统，双源互投系统，UPS 和发电机组成不停电系统等，都是要达到一级负荷。1. 配电工程计算机房设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。系统中同时采用UPS 不间断电源，最大限

32、度满足机房计算机设备对供电电源质量的要求。市电电源供电与备用发电机供电在机房配电室进行切换，再经过UPS 不间断电源对计算机设备供电。2. 照明工程机房按电子计算机机房设计规范（GB50193）要求，照度为400Lx；应急备用照明照度不小于40Lx；同时设机房疏散指示灯、安全出口标志灯。3. 防雷工程在机房市电输入（要求三相五线制）总配电柜进线端安装高速、大容量避雷装置，以吸收电源线路感应雷或市电接地系统高电位反击，保护机房内空调、UPS 等使用市电的负载。4. 接地工程工程安全保护地、防雷接地、抗静电接地使用大楼综合接地系统，机房内所有电气设备外壳、金属管道、金属吊顶、全钢抗静电地板、金属隔

33、断框架均牢固连接大楼综合接地，接地电阻不大于1 欧姆。第三节. 空调新风系统空调新风工程，是运行环境的保障。由于机房里存放着大量并且密度非常高的各种IT 设备，因此必然产生热量，这就对空调系统提出了更高的要求。要保证设备的可靠运行，需要机房保持一定的温度和湿度。同时机房密闭后仅有空调是不行的，还必须补充新风，形成内部循环。此外，它还必须控制整个机房里尘埃的数量，使之达到一定的净化要求。1. 空调工程机房采用恒温恒湿的专用空调，送风方式为下送风上回风的循环送风方向，这样可保证网络通讯设备在恒温恒湿的环境下工作。2. 新风系统工程机房内的新风系统是必不可少的。清新的新风提高机房的洁净度，使机房保证

34、正压，并提供新鲜空气。根据国家有关规范和标准规定，计算机房内应设排风系统，用以排除可能出现的烟雾及灭火后出现的气体。第四节. 安保监控系统安保监控系统，是整体机房的神经中枢。整体机房控制室具有高度自动化，它要求以最少的维护人员，运用最优化的运营维护手段，来实时监控每一个机房中设备所处的物理环境。其中的门禁系统、安保系统等，要求对整个机房进行无死角的全方位监控。此外，整体机房集中监控系统，包括了机房内各种设备（配电盘、发电机、UPS 、空调机组、门禁、消防探头、监视图象等）及环境参数的监测。在机房内安装双鉴探头，监视人体入侵。一旦有人体入侵，摄像机进行拍照，以便查询。使用的设备要按场地的实际情况

35、及用户的要求来定。选用既可联机使用也可脱机使用的感应卡式门禁机,采用密闭式安装,具有高度的可靠性及安全性与该系列的感应读卡器、阴锁、阳锁、出门控制器等组合，构成功能完备的门禁系统。第五节. 漏水检测系统安装漏水自动检测报警系统。安装系统后，一旦机房内有漏水的出现，立即自动发出报警信号，值班人员立即采取措施，可避免机房受到不应有的损失。第六节. 场地监控系统机房场地设备监控系统不仅对机房子系统等环境设备具有完善的监控和控制功能，更为重要的是融合了机房的管理措施，对发生的各种事件都结合机房的具体情况给出处理信息，提示值班人员进行操作。实现了机房设备的统一监控，实时语音电话报警，实时事件记录。减轻机

36、房维护人员负担，有效提高系统的可靠性，理清事件关系，实现机房可靠的科学管理。第七节. 消防灭火系统消防报警及灭火系统，是整体机房安全运行的盾牌。从对火警的探测系统来看，它具有温感、烟感探测器、红外探头；对于灭火系统来说，基本上大多数机房都采用的是气体灭火系统。这就要求在整体机房的设计和施工中，必须规划、建设钢瓶间、消防控制间和一些管道，从而达到全方位报警、分区灭火，最大限度地提高对火灾的防范能力。在防护区内（计算机机房）分吊顶内、工作层和地板下三层设置感烟、感温探测器，在防护区房间内设置声光报警器，在防护区对外出口处设置紧急启停按钮和放气指示灯。第三章. 设计依据： 民用建筑电气设计规范（JG

37、J/T16-92） 电子计算机机房设计规范（GB50193） 电子计算机机房施工及验收规范（SJ/T30003-93） 计算机机房用抗静电活动地板技术条件（SJ/T 107961996） 计算机机房用活动地板技术条件（GB6650） 计算机站场地安全要求（GB9361-88） 室内装饰工程质量规范（GB1838-93） 火灾自动报警系统设计（GBJ116-92） 火灾自动报警系统施工及验收规范（GB50116-92） 建筑内部装修设计防火规范（GBJ79-85） 灭火系统低压配电设计规范（GB50054-95） 建筑物防雷设计规范（GB50057-94） 民用建筑照明设计标准 工业企业照明设计

38、标准（GB 500341992） 通讯机房静电防护通则（YD/T754-95） 环境电磁卫生标准（GB8715-88） 电磁辐射防护规定（GB8702-88） 工程管道工程施工及验收规范（GBJ235）第四章. 设计原则每个工程设计成败在于协调准备，由其机房位置设定、管理部门沟通或现场建筑师，及各相关厂商的协调，现场需以相关图解，再依图解做分析、设计及施工项目进行规划，并且订定机房尺寸面积及施工说明与施工配置图。图面确认后进行其它相关项目设计和估算。第一节. 机房位置选择机房应避免放置于地下室或潮湿地点，同时禁止设置在设备进出口过小、搬运不便之地，应保留或设计足够大型设备出入口。同时也应注意将

39、来设备扩充空间位置、电力系统、空调设备计算上也要预留未来若干年内扩充需求。1、应避开电磁场、电力噪声、腐蚀性气体或易燃物、湿气、灰尘等其它 有害环境。 2、应考虑设备维护及搬运、作业空间，另外机器前后左右需保留散热空间及控制台位置预留。 3、设备进出口是否够宽(大门高度需180cm、宽度不得少于120cm)，比较重之设备，需往建筑物外围或以柱子与大楼桁梁为中心放置，以免楼板面承受力不足。 4、机房内部不得铺设地毯，在入口处需放置防静电脚垫，以防止人员进出时将静电及灰尘带入机房内。 5、机房严禁靠近，水源或墙壁内部有水源管路经过机房顶部及底部，如大楼消防管路需要求修改或封闭，使用独立型消防系统。
