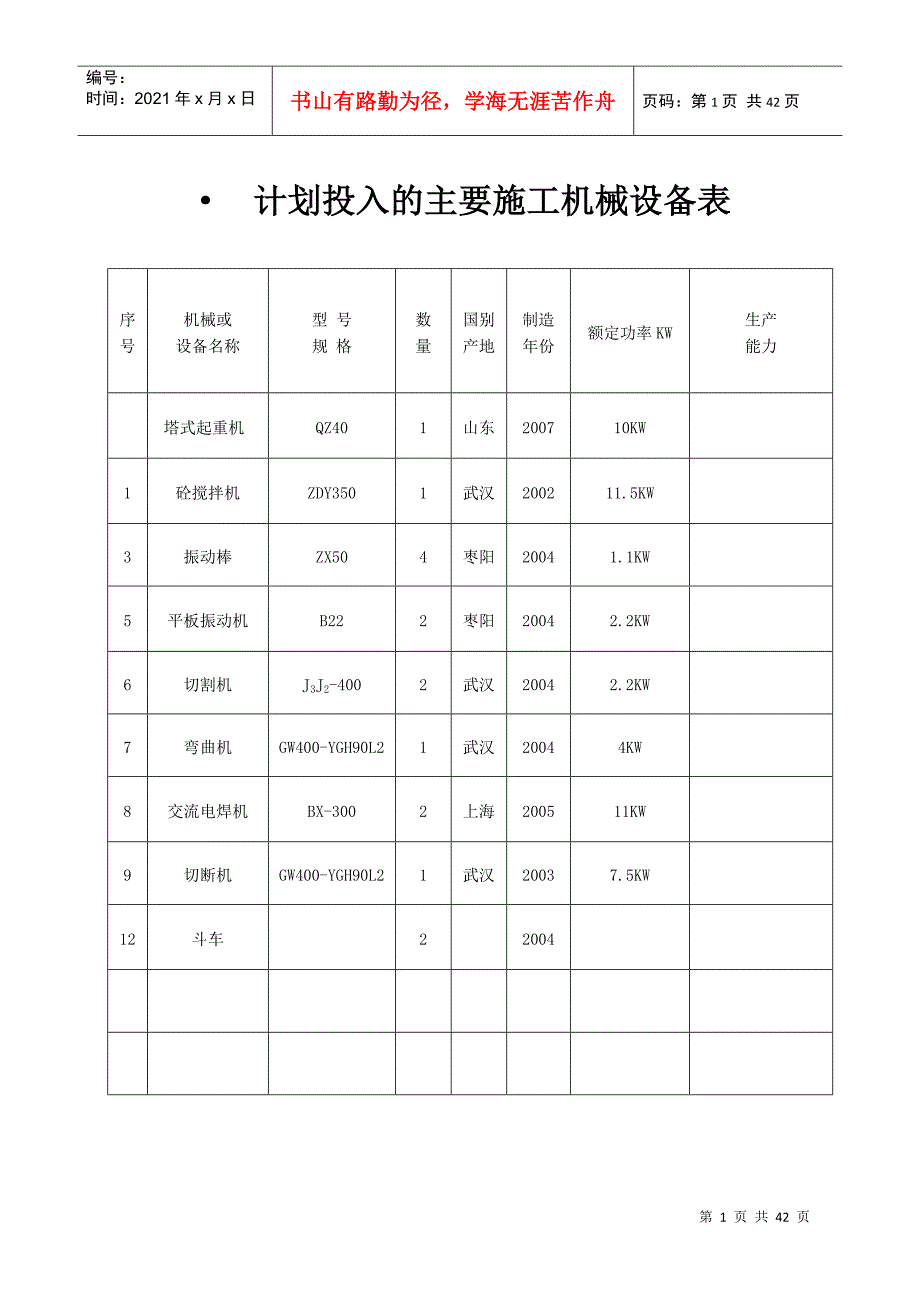

1、编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第42页 共42页计划投入的主要施工机械设备表序号机械或设备名称型 号规 格数量国别产地制造年份额定功率KW生产能力塔式起重机QZ401山东200710KW1砼搅拌机ZDY3501武汉200211.5KW3振动棒ZX504枣阳20041.1KW5平板振动机B222枣阳20042.2KW6切割机J3J2-4002武汉20042.2KW7弯曲机GW400-YGH90L21武汉20044KW8交流电焊机BX-3002上海200511KW9切断机GW400-YGH90L21武汉20037.5KW12斗车22004 项目部主要施工管理人员

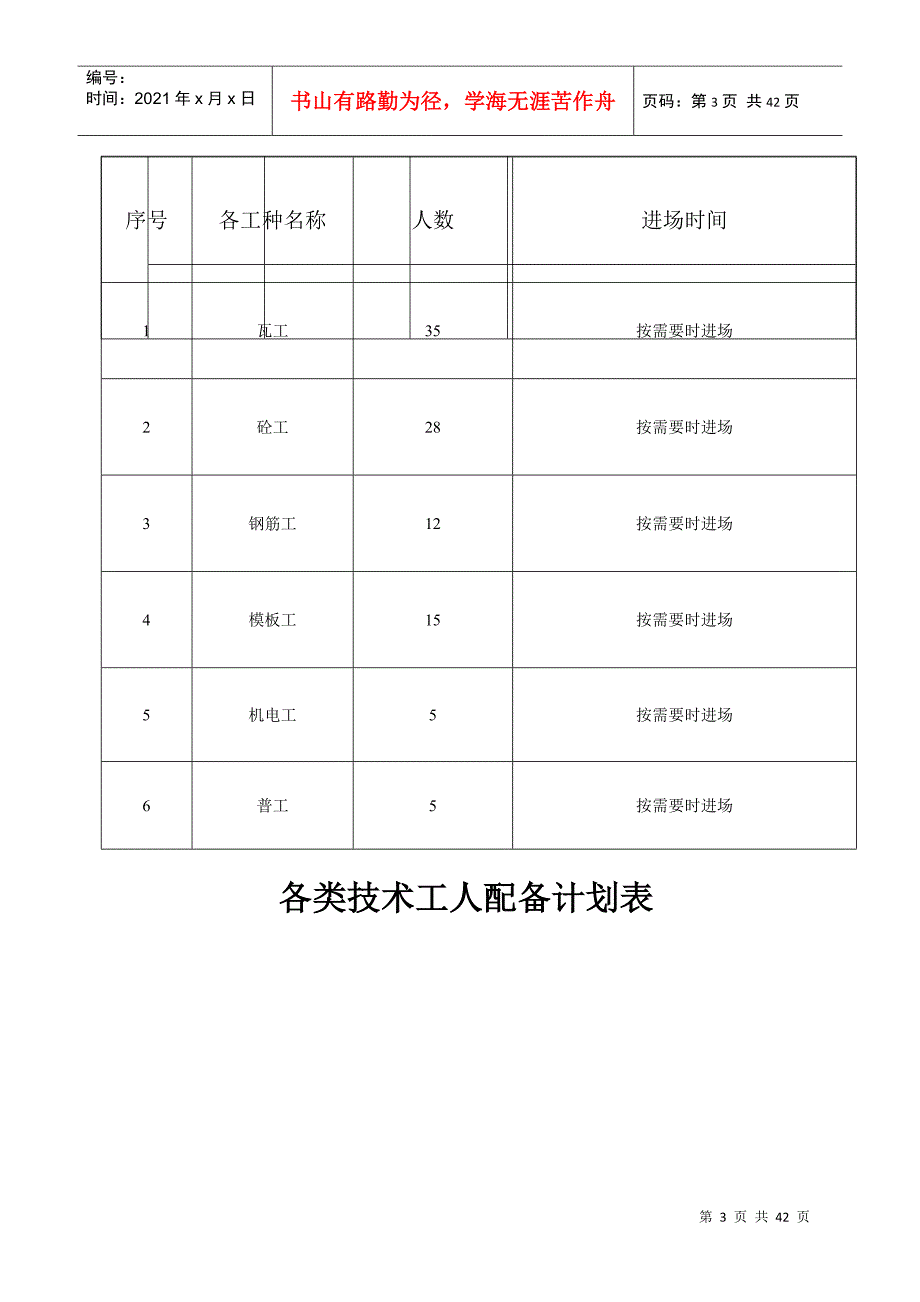

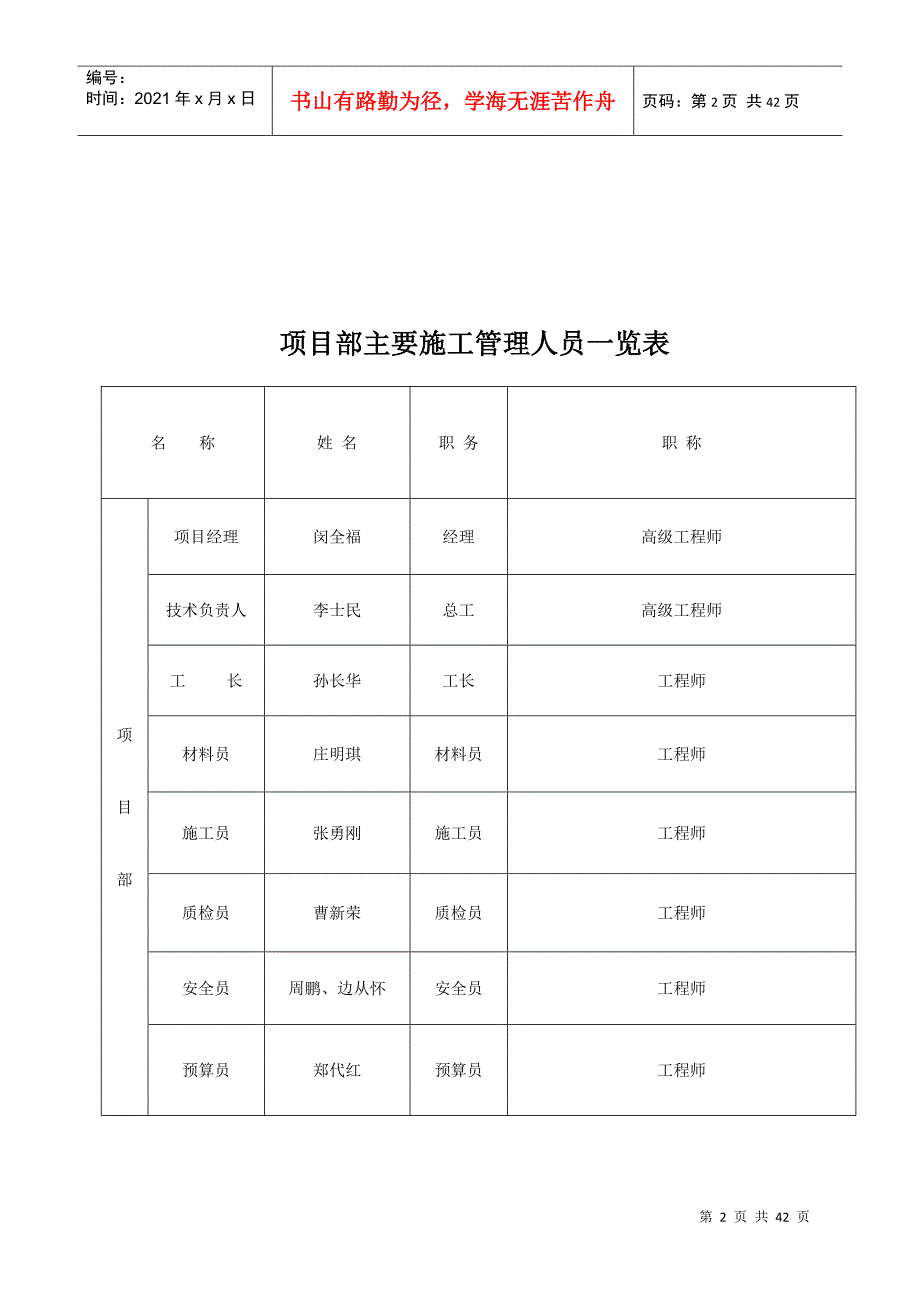

2、一览表名 称姓 名职 务职 称项目部项目经理闵全福经理高级工程师技术负责人李士民总工 高级工程师工 长孙长华工长工程师材料员庄明琪材料员工程师施工员张勇刚施工员工程师质检员曹新荣质检员工程师安全员周鹏、边从怀安全员工程师预算员郑代红预算员工程师各类技术工人配备计划表序号各工种名称人数进场时间1瓦工35按需要时进场2砼工28按需要时进场3钢筋工12按需要时进场4模板工15按需要时进场5机电工5按需要时进场6普工5按需要时进场7架子工10按需要时进场8抹灰工20按需要时进场9事务长2开工前进场主要检测仪器一览表序号仪器名称规格精度数量使 用 备 注1经纬仪DJD2A-1误差2秒1测量施工2水准仪D
3、S-311测量施工3钢卷尺50m13测量施工4钢卷尺5m18测量施工5台磅05000.2KG5测量施工6托线板2.0m12测量施工78子 胥 台 花 园 工 程施工组织设计 钟祥市一建公司2010年5月 15 日审 批 栏批准：审核：编制：一 工程概况与编制依据第一章 建筑概况本工程由荆门市建筑设计研究院设计，框架剪力墙结构16层；建筑设计年限50年、抗震设防烈度六度、建筑安全等级二级、建筑物耐火等级二级，建筑高度49.95m。建筑外墙为水泥砂浆搓砂、正立面为深灰色面砖外墙；蓝色玻璃幕墙；白色塑钢窗；室内为水泥砂浆找平层。 第二章 结构概况本工程基础为人工挖孔桩基础，其结构抗震等级为6度设防。
4、主体结构为现浇钢筋混凝土框架剪力墙结构，楼面、客厅，阳台，厨卫为现浇板。砼：基础垫层采用C10混凝土，承台、基础梁混凝土强度为C30，基础顶面13.47m处剪力墙、框架柱混凝土强度为C40，楼层梁、板混凝土强度为C30；13.4728.47剪力墙、框架柱混凝土强度为C35，楼层梁、板为C30混凝土；28.47以上剪力墙、框架柱混凝土强度为C30，楼层梁、板为C25混凝土。砌体：标高0.00以下采用240厚蒸压粉煤灰砖，用M7.5水泥砂浆砌筑；标高0.00以上填充墙材料有蒸压粉煤灰,加气混凝土砖块，砌体强度等级A3.5，用M5.0混合砂浆砌筑。第三章 安装工程概况 本工程安装部分包括室内、外给排
5、水及管道安装工程电气系统安装工程； 电气系统：包括室外主线进户、防雷及接地。弱电系统：包括电话系统、有线电视系统均接至进户门口。给排水工程：包括给水系统、排水系统、雨水系统。第四章 施工区域情况施工区域内场地平整，交通畅通。施工用电、用水基本具备。第五章 施工组织设计编制依据本施工组织设计作为指导该工程施工的依据，编制时对该工程施工组织机构设置、施工劳动力、材料、机械组织、施工现场总平面管理、施工进度计划控制、施工各项准备工作安排、主要分部分项工程施工方法及技术措施、工程质量保证及控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本措施、季节性施工措施等诸多因素尽可能充分考虑，突出工程
6、施工的科学性、可行性及高效性。是确保工程优质、高速、低耗、安全、文明的完成全部施工任务的重要经济技术文件。本施工组织设计主要依据以下几项编制： “子胥台花园工程”施工合同“子胥台花园工程”设计图纸文件中华人民共和国颁布的有关施工质量验收规范和统一标准、强制标准建设部颁发的建设工程施工现场管理规定本公司的企业标准现场和周边的实际踏勘情况湖北省统一基价表及费用定额 执行规范名称:GB500262002工程测量规范GB502022002建筑地基基础工程施工质量验收规范 GB503272001住宅装饰装修工程施工规范GB502042002混凝土结构工程施工质量验收规范GB503032002建筑电气工程
7、施工质量验收规范GB502422002建筑给水排水及采暖工程施工质量验收规范GB502032002砌体工程施工质量验收规范GB502102001建筑装饰装修工程质量验收规范GB502092002建筑地面工程施工质量验收规范GB502072002屋面工程质量验收规范GB503002001建筑工程施工质量验收统一标准JGJ5999建筑施工安全检查标准JGJ4688施工现场临时用电安全技术JGJ3386建筑机械使用安全技术规程JGJ8091建筑工程施工现场供电用电安全规范二 施工组织机构说明第一章 项目管理机构设置为确保优质、高速、文明地完成子胥台花园工程的建设任务，按照项目法施工管理，我公司决定对
8、本项目进行两级管理：一是公司组成由公司经理 陈开支 任领导小组组长，由公司生技科、质量安全科、材料科、劳资科、等科室负责人组成的工程指挥组，以确保该工程施工所需要的各种资源的及时到位和全面履行工程合同和我公司的各项承诺的实现。二是配备我公司有丰富施工经验的项目经理担任 ，对工程施工进行严谨地组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构和理的原则，设项目经理一名、项目总工程师一名、土建和安装项目副经理各一名组成项目领导层。下设“五组一室”，既：工程技术组、质量安全组、经营财务组、器财物资组、安装工程组、综合办公室，组成项目管理层。由公司统一组织劳务作业层，施工承包范围内的
9、土建及安装工程。项目经理部主要施工管理人员见附表第二章 施工机构职能（1）贯彻执行国家和省政府的有关法律、法规和政策，执行企业的各项管理制度。（2）按照企业法人代表与业主签定的工程承包合同，严格履行全部合同条款。（3）对工程的质量、工程进度、安全生产和文明施工等进行监督管理、考核验收。（4）协调好各方面的关系，解决问题，处理矛盾。（5）建立高效率的通讯指挥系统。（6）全面做好施工准备，落实具体计划，形成切实可行的实践计划系统。（7）注意在工作中培养下属管理人员的工作能力。（8）组织好工程项目生产调度会、项目经济活动会等关键性会议。（9）严格财经制度，加强财、物、预算管理，推行项目内部承包责任制
10、10）组织制定项目经理部各类管理人员的职责、权限和各项规章制度，搞好与公司各职能部门的业务联系和经济往来，每月向公司经理报告工作。（11）项目经理要向项目人员解释和说明本工程项目合同、项目设计、项目进度计划及配套计划、协调程序等文件。第三章 项目各部门职责【工程技术组】：编制与调整周、月、旬施工进度计划。对施工范围内的工程质量、技术措施、进度等进行管理、协调土建与安装和交叉配合，解决图纸及设计上的问题，编制单项施工方案或施工技术交底工艺卡，对工程管理人员和劳务人员进行调配指导施工，并保证进入施工现场的管理人员和劳务人员相应的技术素质，并对施工档案资料进行收集、整理。【质量安全组】：对施工范
11、围内的工程质量进行监督控制；在工程施工中要亲自进行测量放线、沉降观测及材料检验、计量管理；对施工过程中的生产安全、文明施工进行综合管理。【综合办公室】：负责接待、后勤保障及消防保卫工作。【器材物资组】：负责工程材科及施工用的采购、验收、保管、发放等管理工作。对施工机械设备、临时用水、用电进行管理协调。【经营财物组】：对施工范围内的工程预算、报量进行审查管理。对工程用款有计划、有测算，并进行成本控制。【安装组】： 负责整个工程水、电等安装，监督保证整个工程的安装质量符合国家有关规范及设计的要求。三 施工准备施工准备工作是整个施工和有序生产的前提，根据本工程的工程内容和实际情况，公司、工程处以及项
12、目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。施工准备工作包括的工作项目有：实施工程总施工组织计划的编制（施工阶段）、施工组织机构建立、施工现场平面布置、施工机械设备进场就位、施工部分急需材料进场、施工劳动力进场与教育、单项工程施工方案编制及技术交底、图纸会审、砂浆及混凝土现场配合比设计、施工进度计划交底、施工质量安全交底等。第一章 已完成的工程情况按照合同要求,我方已完成:1. 施工现场的围墙,水沟基础设施的建设；2施工现场的场地平整；3工棚、办公室、食堂、厕所等临时设施；第二章 施工技术准备对施工前的技术准备工作，必须细致、认真的进行，否则可能会造成人力、物力的巨大浪费。施工技
13、术准备的范围可以根据不同的施工阶段划分。 一、在调查阶段，掌握工程所在地区的气象气候资料，以及工程施工的水文地质条件，对可能给工程施工造成较大影响的不利因素，采取切实可行的相应措施将其影响降低至最小。二、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。土建、安装各专业相互联系对照，发现问题，提前与建设单位、设计单位协商，参加由建设单位、设计单位和监理单位组织的设计交底和图纸综合会审。三、编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需要材料的详细数量、人工数量、大型机械台班数，以便做进度计划和供应计划，更好地控制成本，减少消耗。四、
14、做好技术交底工作。本工程每一道工序开工前，均需进行技术交底，技术交底是施工企业技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。技术交底均采用三级制，即项目部技术负责人专业工长各班组长。工程技术负责人向专业工长进行交底要求细致、完善；关健部位的质量要求，操作要点及注意事项等进行详细的交底，工长接受后，应反复详细地向作业班组、工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。第三章 物资条件准备施工过程中所需的材料、构配件、施工机械品种多、数量大，保证按计划供应。一、材料使
15、用标准：1、水泥：采用双河水泥2、砂：襄樊中砂3、石：冷水20-40碎石二、材料准备1、根据施工进度计划和施工预算的工料分析，拟定工程施工材料供应计划。并对水泥、钢材、等各项建筑材料根据实际情况编制各项材料计划表，按计划分批进场。2、对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。三、构配件加工准备根据施工进度计划和施工预算的所提供的各种构配件，提前做好加工、翻样、预制、预埋件加工等工作，并编制相应的需求量计划表，按计划有条不紊实施，以保证施工顺利进行。三、施工机械准备根据施工进度计划和施工预算提供的施工机械数量，拟订的施工机械计划表，按计划组织进场就位。四、运输准备
16、 项目部配备相应的运输车辆，便于小型配件、生活物资、小批量材料的运输、材料送检和业务联系等日常工作开展。第四章 施工机械选型与准备1、垂直运输机械设备的选型本工程拟定 1 部塔式起重机，型号为 QZ40 ，主要解决砌筑及装饰材料的垂直运输。2、其它设备其它设备的选择参照主要施工机械设备表（附表）第五章 劳动力准备l 根据布署的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。l 对工人进行必要的技术、安全和法制教育，教育工人树立“质量第一、安全第一”的正确思想；遵守有关工程施工和工程安全的技术规程，遵守地方治安法规。l 生活后勤保障工作：在大批施工人员进场前，做好后勤工
17、作的安排，为职工的衣、食、住、行、予以全面考虑，住址落实。l 根据本工程的工程特点我公司派出最优秀的承建队伍进驻现场，进场前、进行入场教育，特殊工种持证上岗，入场后迅速进入工作状态，我们将保证劳动力的质量和数量不受季节的影响。第六章 现场准备一、施工现场测量控制网点校验会同业主单位做好施工现场测量控制网点的移交校验工作，包括测量控制点以及有关技术资料，并复核控制点。根据给定控制点测在施工现场内设立永久性标桩，并做好保护，作为工程测量的依据。二、现场“三通一平” 1、施工现场场地平整 2、修建现场临时道路3、施工现场用水、用电四 施工部署第一章 施工总体部署该小区工程工期紧，任务重，施工部署按照
18、先下后上、先土建后安装，先结构后装饰”的原则，实行平面分区，立体分层，流水施工的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本 实行全面管理和动态控制。在施工中，为突出重点，明确目标，将工程施工分为五大阶段。第一阶段：施工准备阶段：重点做好场地交接，调集人、材、物等施工力量，进行施工平面布置、井架基础的施工及安装，图纸会审、办理开工有关手续，做好技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。第二阶段：承台、基础梁施工阶段：由于工程刚开工，此阶段主要是组织、协调、使施工尽快趋于正常，应抢晴天战雨天，做好现场的排水
19、工作 。第三阶段：主体结构施工阶段：此阶段为工程施工的高峰期，标准层施工要做到勤测量、勤检查。严格采用质量预控法，把质量管理由事后检查变为事前控制，达到预防为主的目的。第四阶段：装饰施工阶段：主体封顶后，即进入大面积装修施工，同时水电安装也进入高峰期，此阶段为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点要做好各方面的协调工作。第五阶段：室外工程施工阶段。此阶段为工程完成收尾阶段，应做好竣工资料的整理工作。五 主要分部分项工程施工方法第一章 施工测量根据其本工程外形特点，拟定建筑施工控制网，采用直角坐标法放线。根据建设单位提供的红线和高程控制点为依据，准确地将建筑物的轴线与标高反
20、映在施工过程中，严格按工程测量规范要求，进行控制点的保护和放样工作。第一节 主要测量人员及器具选用J2经纬仪 1 台、精密水准仪 1 台、50m钢卷尺 3 把、配一名经验丰富的测量员来完成工程施工全过程的测量放线工作。第二节 建立施工平面控制图根据甲方提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出测量控制主轴线。控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久标识。第三节 主轴线的定位与放线一、定位放线建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。根据施工场地的实际情况考虑桩位的长期稳定的保
21、留，对建筑物测设十字形主轴线，作为定位放线的依据。由建筑总平面图、桩位总平面图提供的设计坐标计算十字形控制线的交叉点坐标。用角度交汇法确定每栋建筑物十字形主轴线交叉点的位置，经纬仪设在该位置。用后方交汇法测出交叉点的现场实际坐标，与设计坐标比较。在现场对初步测定的点位进行归化改正，即经纬仪设在初步测定的交叉点上。用极坐标法测出设计坐标位置。为检查测量结果的准确性，把仪器设于这个经过归化的坐标点，对其两个施工坐标点进行观测。测出的夹角与理论的夹角的误差在规范的要求范围内，即满足要求。1、角度交汇法：已知条件：A、B、C坐标及要求P坐标，计算出现场测设数据1、1、2、2角值。然后将经纬仪分别安置在
22、A、B、C三个坐标点，测设1、1、2、2各角，方向线AP、BP、CP交点即为所求P点。 角度交汇法示意图当误差三角形的边长不超过精度要求范围，取三角形重心作为P点的点位。2、后方交汇法 公式：A=(XB-XA)+(YB-YA)ctg Y=-kx B=(YB-YA)-(XB-XA)ctg C=(XB-XC)-(YB-YC)ctg D=(YB-YC)-(XB-XC)ctg 把交叉点投测在四面的基坑外的木桩上。平面控制法与主轴线的桩位是定位放线的重要依据。当控制网与主轴线测定后应立即对桩位采取保护措施。一般采取在桩上方立三角标或围栅栏等保护措施，并对其它班组施工人员进行保护测量标志的教育。当控制网测
23、定并经自检合格后提请有关主管领导即有关技术部门，通知甲方验线。在收到验线合格通知后，方可正式使用。二、基槽灰线的撒设根据建筑物各控制桩或轴线桩，按基础图撒好基槽灰线。这项工作精度要求很高，但要防止差错。在经自检合格后才可正式开挖。三、建筑物基础放线1、基础放线当基础垫层浇筑完成，根据平面控制网，检测各主轴线控制桩位，确实没有碰动和位移后，用经纬仪向基础垫层投测主轴线。经校核后，以主轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线、柱位线等。第四节 沉降观测根据水准测量规范及设计要求，为及时了解沉降变形情况，应在建筑物四周、中间设置沉降观测点，在无建筑物、而又无障碍的死角处布设 2 个
24、永久点作为工作基点。沉降观测将由经验丰富的测量员来完成。 工程沉降观测是施工中一项重要工作。当建筑施工到0.00层时，再根据设计位置和要求埋设永久性观测点。然后每施工一层、测设一次，直至竣工。 工程竣工时，沉降观测提供以下成果： (1)建筑物平面图：图上标有观测点位置及编号； (2)下沉量统计表：是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值； 第二章 土方工程本工程土方开挖施工开挖采用机械和人工结合的方式进行。土方施工机械使用反铲挖掘挖土，自卸汽车运输弃土，而后采用人工清理。开挖过程中，开挖深度按图纸设计要求，基坑放坡根据土质情况，基底开挖深度按设计每边另加工作多
25、方面50cm，基础定位放线后，用白石灰撒出基坑的外轮廓线。机械挖土采用沟端开挖一侧弃土的施工方法，机械位于基础上边，挖掘停机面以下的土方，边挖边退，机械挖土完后，组织人力清理基底土层及边坡。基底水平控制要用水准仪测量 后，机槽部分在基壁上钉设水平柱控制，基坑部分在基底上每4米的间距钉设木桩控制。施工现场内留足回填所需的土方外，多余的土方使用汽车运出场，现场内堆集土范围离基坑外1米处，土方开挖完工及时进行地基验槽，浇筑砼垫层。土方开挖施工中，为防止扰动原土，应在开挖深度距基底标高30cmj，采用人工清理。重点控制好基底的平整度和标高以及对基础边坡的修整，防止欠挖或超挖。施工时应严禁扰动基底土，超
26、挖部分应采用砂卵石换土或用C15素混凝土回填。土方回填在承台及基础梁施工完毕且验收合格后进行，回填前，清除基槽内的积水和杂物。回填时分层进行，层层取样，每层虚铺厚度不大于300mm，每层须仔细用蛙式打夯机夯实，分层密实度采用环刀法检验。用打夯机夯实之前，回填土初步平整，打夯机依次夯打。第三章 砼垫层施工砼垫层浇筑时采用平板震动器振捣，木刮尺刮平，并严格控制标高和砼表面质量。第四章 钢筋工程第一节 钢筋供应所供的钢材必须是国家定点厂家的产品，钢筋必须批量进货，每批钢材质保书齐全，钢筋捆上的标牌、出厂检验报告及出厂单必须相符。在此基础上再按规范要求见证取样检验合格后的材料方可用于工程施工。第二节
27、钢筋翻样钢筋在翻样时要综合考虑钢筋的弯曲延伸率、对焊预留量、电弧焊的焊缝的有效长度、锚固长度、搭接长度，综合考虑到现场实际情况，钢筋相互穿插、避让关系，解决首要矛盾，做到在准确理解设计意图在执行规范的前提下进行施工作业。 第三节 钢筋的加工制作钢筋在加工制作前，必须经过除锈、调直、切断、弯曲成型等加工过程。所有钢筋的半成品加工均在现场统一进行。制作时严格按照钢筋配料单的尺寸、形式、数量进行。生产制作后，且分别挂好标识牌整齐堆放。第四节 钢筋绑扎1、基础钢筋绑扎钢筋绑扎应严格按施工图进行，钢筋绑扎之前，必须将轴线和梁位置定位，复尺无误后，再绑扎钢筋。为保护柱插筋不偏位，先用定位箍筋将插筋定位，然
28、后将插筋与底板面筋点焊固定，在离砼面200mm高的位置加绑一道定位箍筋防止砼浇筑时产生偏移现象。2、主体结构钢筋绑扎要做到横平竖直、整齐美观，数量、间距都要严格符合图纸和钢筋砼施工质量验收规范的要求，绑扎形式复杂的结构部位时，应先考虑钢筋穿插就位顺序，以减少绑扎困难。要垫好垫块或撑铁，保证梁、柱、板的保护层厚度，并注意成品保护，特别是现浇板的钢筋。第五章 模板工程本工程模板采用竹制定型模板。主要材料60100木枋、圆钉、扣件和钢管支撑。模板及木枋要堆放在干燥的地方，避免淋雨及曝晒，并注意防水，配制加工好的模板编号堆放整齐。本工程结构模板主要包括基础外侧模、柱模、梁板模、楼梯模板。第一节 基础模
29、板基础模板在架设前应对木工班组进行详细的技术交底，并弹好DL 、 CTL 的中心线、边线， 模板要求拼缝严密、加固稳定、严禁漏浆，模板顶面标高要求应该符合设计要求。第二节 柱模板模板根据柱截面尺寸进行配制，柱与梁接口处，拼缝严密，并用木枋压紧。第三节 梁板模梁底模、侧模、板模的安装要考虑压力顺序，一般为梁侧模压梁底模，板模压梁侧模。楼板模板采用散装散拆，模板编号定位；现浇板的预留孔洞，先在底板模上放出洞口线，再加固模板，防止洞口模板在浇砼时发生偏移。板底模的标高要严格控制，模板拼接允许偏差控制在规范许可范围内。平台模板、梁模板安毕后，应留设清扫口，以利于模板上杂物的清扫。第四节 楼梯模板采用全
30、封闭式支设楼梯模板，在钢管脚手架支撑搭设前先弹出坡度线，在短支撑上安装托板，安装好托板后再木楞，在木楞上安装底模，然后进行水平和剪刀撑连接、加固，保证支撑系统的稳定性。第六章 混凝土工程砼的浇筑和振捣：砼在施工浇筑前，严格按配合比挂牌施工，严格控制材料质量，选用级配良好、各项指标符合要求的砂石材料，进场水泥必须有材质证明书，且必须对其强度和安定性等性能指标按批量进行检测合格后方可使用。砼待钢筋绑扎完毕，模板支设完毕并加固，预埋、预留准确后，填写砼浇灌申请表，请各专业工长签字同意并经监理公司检查认可签证后才许浇灌。浇注前，提前做好针对性的防雨、防风等措施；与有关部门建立良好的协作关系，保证道路畅
31、通，水、电供应正常。在施工现场内设专人负责指挥调度，做到工作上有序作业。1、基础承台砼的浇注和振捣。浇注方式采用“斜面分层、一个坡度、薄层覆盖、秩序渐进”。斜面分层浇筑厚度为300mm，振捣工作从浇注层下端开始，逐渐上移、行列式插点次序移动，防止漏振，间隔数分钟以后，对砼进行二次复振。2、主体砼的浇注和振捣梁、板、柱及楼梯一次性浇筑成型，不留施工缝。浇筑时，按由远及近，先柱后梁板的原则。浇注柱时，为防止砼的离析，采用分层浇注的方法，每次的浇注高度不得超过500。砼振捣时，振动棒应交错有序，快插慢拔，不能漏振，也不得过振，振动时间控制在2030秒。在有间歇时间差的砼界面处，为使上、下层砼结合成整
32、体，振动器应伸入下层砼5cm，特别要加强墙、柱接槎处及钢筋较密处的振捣，以确保砼无烂根、蜂窝、麻面等不良现象。楼板采用平板振动器振捣；平板振动器拖、振不少于3遍后再用木搓板搓平。3、砼的养护；本工程砼施工期为夏季施工，因此，在砼浇筑完成后，二个小时内应进行洒水养生。养生标准以砼表面保持湿润为原则，砼养护期不得低于14天。第七章 脚手架工程本工程外脚手架采用双排钢管脚手架，主要用于结构和装修阶段的安全防护和提供操作平台。1）脚手架的搭设和拆除搭设顺序为：做好搭设的准备工作地基处理放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆安装第一步小横
33、杆第二步大横杆第三步小横杆加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙后方可拆除）第三、四步大横杆和小横杆设置联墙杆接立杆加设剪刀撑铺脚手板绑护身栏杆和挡脚板立挂安全网拆除顺序为：安全网护身栏杆挡脚板脚手板小横杆大横杆立杆联墙杆纵向支撑2）连墙拉杆的设置：连墙点的位置应设置在与立杆和大横杆相交的节点处，离节点间距不宜大于30cm。在结构边梁上过中线位置预埋钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构边梁上水平方向每4m设置一个，连墙拉杆水平方向间距4m，垂直方向隔层设置。3）脚手架的防护脚手架底部采用护套网全封闭，架体与建筑物的空隙采用平网防护，脚手架外架立面采用密目式安
34、全网，水平方向作业层按结构进度满铺脚手板，由于架体较高，需加设防雷击措施，具体方法是：在主体底层选定四个转角，将转角处的结构钢筋与脚手架连接。4）脚手架的验收脚手架应由架子工严格按规范搭设，搭设前进行安全技术交底，脚手架主要受力杆件材质应一致，严禁钢木混用。脚手架应分部、分段按施工进度验收，验收合格后方可投入使用。第八章 砌体工程本工程砌体采用蒸压砖，施工要点如下：组砌方法采用“三一”砌筑法，砌筑前蒸压砖必须先湿水。搅拌砂浆时需挂配合比牌，计量准确，灰缝横平竖直，砂浆饱满，水平灰缝厚度不得大于12mm,垂直灰缝不得大于12mm。4）与柱交接处理，沿墙高500mm左右设置一道6纵横每边各长1m的
35、拉结筋。构造柱与墙交接处必须留马牙槎，先退后进，马牙齿深60mm，并且要求窗间墙砌块墙上不得留脚手眼。砌筑过程中用线锤和托线板检查垂直度及平整度。第九章 楼地面工程本工程楼地面为水泥砂浆地面。水泥砂浆面层：施工时，将板面上所有杂物彻底清理干净，基层表面应湿润；水泥砂浆用机械搅拌，拌合要均匀，施工时先刷水灰比为0.40.5的水泥浆，随刷随铺，并在初凝前槎平压实。第十章 装饰工程一、墙面抹灰要点1、 抹灰前必须先冲筋。2、 室内墙面、柱面的阳角和门洞口的阳角，用1：2水泥砂浆抹出护角，护角高度2m，每侧宽度100mm。3、 采用水泥砂浆面层时，罩面后进行洒水养护。4、 墙面阳角抹灰时，先将靠尺在墙
36、角的一面用线锤吊直，然后在施工。5、 室内踢脚线根据高度尺寸弹好线在施工。6、外墙窗台、雨蓬、阳台、压顶和突出腰线灯，上面根据设计要求做流水坡度，下面做滴水线。二、顶棚抹灰要点1、钢筋混凝土楼板天棚抹灰前，用清水湿润并刷素水泥浆一道。2、抹灰前在四周墙体上弹出水平线，以墙上水平线为依据，先抹顶棚四周，圈边找平。3、顶棚表面应顺平，并压光压实，无抹纹和气泡、接槎不平等现象，顶棚与墙面相交的阴角，成一条直线。第十一章 安装工程第一节 给排水工程本工程的给排水工程主要包括给水系统、污雨水排放等系统。1、预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管、穿墙、梁钢套管，卫生洁具排
37、水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。（1）施工准备期间，专业工长认真熟悉施工图纸，找出所有预留预埋位置并统一编号，以防漏埋、避免减少不必要的返工。（2）严格按标准图集（S235）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管选用比管径大二号的钢管。（3）套管安装套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高的几何尺寸和准确位置，将套管置在钢筋网中，安装后必须用加强筋加固，并做好套管的防堵工作。穿墙套管安装：在砌筑隔墙时，按施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定
38、然后交给瓦工队伍继续施工。2、PVC管的连接PVC排水管采用承插粘接方法，粘接前应对承插口进行插入试验，试验合格后，用棉布将承插口需粘接部位的水分、灰尘擦试干净，若有油污用清洁剂除掉。插入粘接时将插口稍作转动，粘接时要注意预留方向。（1）排水管道安装给、排水立管与墙面的距离保持在34为宜。严格按设计和规范要求做好排水管道的坡度，以保证污水畅通排出。3、管道安装(2)、给水管道安装工艺流程安装准备 材料检查 预制加工 干管安装管道试压 支管安装 管道试压 立管安装管道防腐 管道冲洗4、阀门安装（1）阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10%。如有漏裂不
39、合格的，应再抽查20%。如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。（2）阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。（3）阀门安装，位置应符合设计要求，便于操作。5、管道试压吹洗管道试压按系统分段进行，既要满足规范要求，又要考虑管材和阀件因高程静压增加的承受能力。水压强度试验的测试点设在管网的最低点。对管网注水时，应缓缓升压，达到试验压力后，稳压30分钟，目测管网，应无泄漏和无变形，且压力降不应大于0.05Mpa。6、管道的防腐（1）管道的防腐金属支吊架、明装钢管、排水铸铁管除锈漆二道，然后再刷
40、面漆一道。做好防腐后的管道要进行成品保护，防止防腐层的破坏。第二节 电气安装工程本工程的电气安装工程主要包括照明系统、防雷接地系统、有线电视等弱电系统。主要施工方法1、预留预埋（1）电气配管所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙面或地面混凝土的管外壁离结构表面间距不小于30mm。管道超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。2、防雷接地本工程在屋面利用金属带作接闪器，利用桩基和砼柱中外侧两根主筋等
41、作为接地线，连接成可靠的通路。本工程的接地采用共用接地装置，即将变压器中性点工作接地、弱电系统的工作接地、电气保护接地等均与防雷接地装置共用，共用接地电阻不大于1欧姆。建筑物内的电气线路采用TNS系统实行等电位连接，等电位联结端子的施工严格按规范执行。3、配管接线（1）施工程序：选择导线 穿带线 扫管 放线 导线与带线绑扎带护口 导线连接 导线包扎 线路检查绝缘摇测（2）施工中注意不同相线和一、二次线采用不同线色加以区分，必要时加以标识。管口处加护口，防止电线损伤。导线不得直接露于空气中，截面为2.5mm2及以下的多股铜芯线应先拧紧烫锡或压接端子后再与设备、器具的端子连接。当设计无特殊规定时，
42、导线采用焊接压板压接或套管连接。4、电缆敷设（1）电缆敷设前应对电缆进行详细检查，规格、型号、截面电压等级均要符合设计要求，外观无扭曲、坏损现象。并进行绝缘摇测或耐压试验。（2）电缆盘选择时，应考虑实际长度是否与敷设长度相符，并绘制电缆排列图，减少电缆交叉。（3）敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。（4）标志牌规格应一致，并有防腐性能。5、灯具、开关箱等低压电器安装（1）对安装有妨碍的模板、脚手架必须拆除，墙面、门窗等装饰工作完成后，方可插入施工。（2）灯具及开关箱等的安装须格外注意观感质量、标高位置要正确可靠。六 施工进度控制计划及施工工期保证措施第一章 施工工期按照业的主要求，该工程在2009年12 月18 日开工，计划竣工日期2010年10月18日,工期为300天，我们打算提前10天，即用290 天完成全部施工任务。具体工期安排见施工进度计划图。我们能提前完成施工任务，主要有三个方面的条件和优势：一是我们有类似工程施工管理的经历和经验。二是我们有一整套人、机、料配置的最佳方案：上足计划劳动力，按照工期网络控制比例，每个分部分项施工只能提前，不能退后，关健时刻启动两班工作制日夜施工。并确保质量，一次合格，不能因返工而延误工期。投入最精良的设备。计划设入 1 塔式起重机， 1 台大型搅
