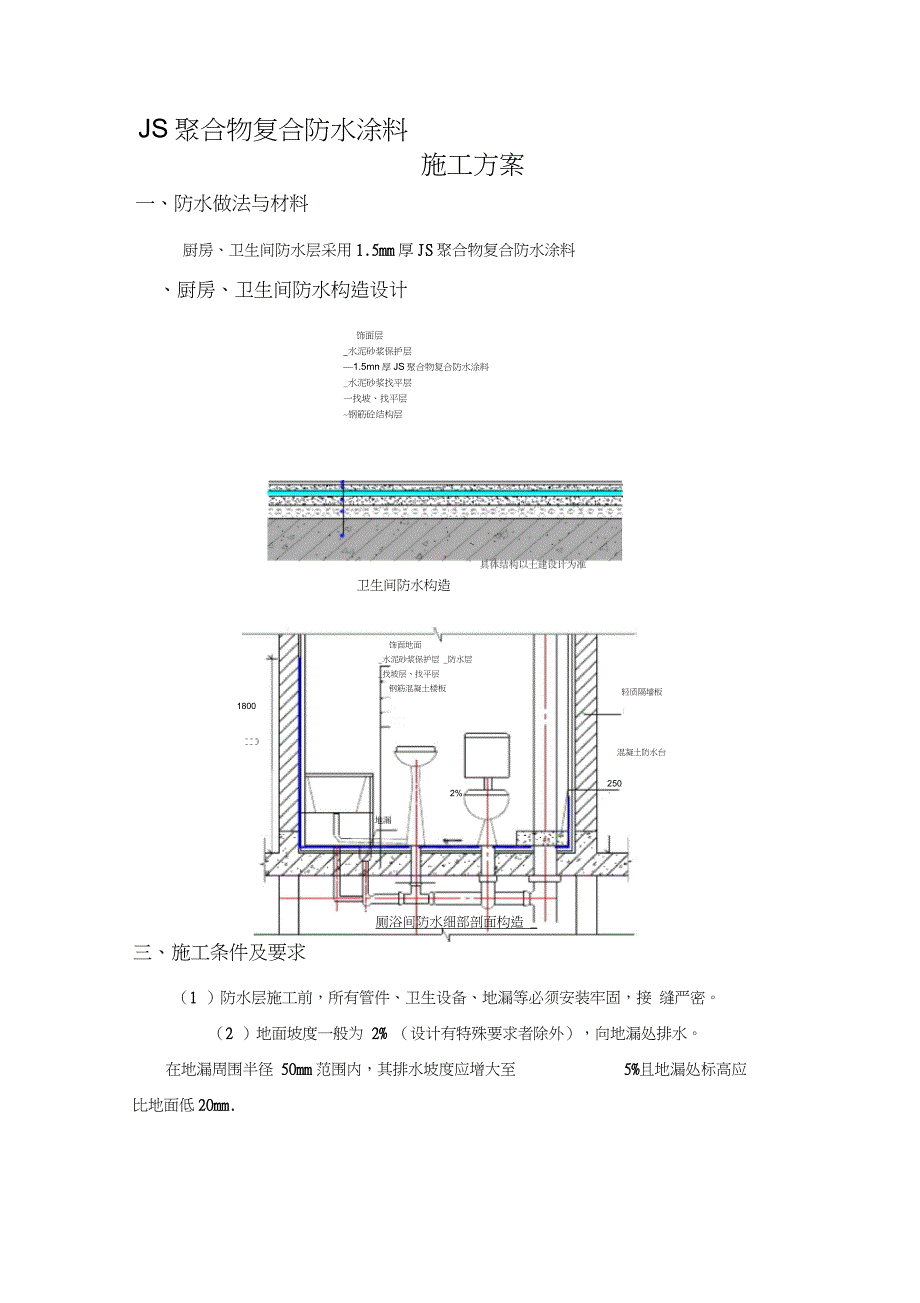

1、JS聚合物复合防水涂料施工方案卫生间防水构造一、防水做法与材料厨房、卫生间防水层采用1.5mm厚JS聚合物复合防水涂料、厨房、卫生间防水构造设计饰面层_水泥砂浆保护层1.5mn厚JS聚合物复合防水涂料_水泥砂浆找平层一找坡、找平层钢筋砼结构层轻质隔墙板饰面地面_水泥砂浆保护层 _防水层_找坡层、找平层钢筋混凝土楼板1800混凝土防水台2502%厕浴间防水细部剖面构造 _三、施工条件及要求（1 ）防水层施工前，所有管件、卫生设备、地漏等必须安装牢固，接 缝严密。（2 ）地面坡度一般为 2% （设计有特殊要求者除外），向地漏处排水。在地漏周围半径 50mm范围内，其排水坡度应增大至5%且地漏处标高

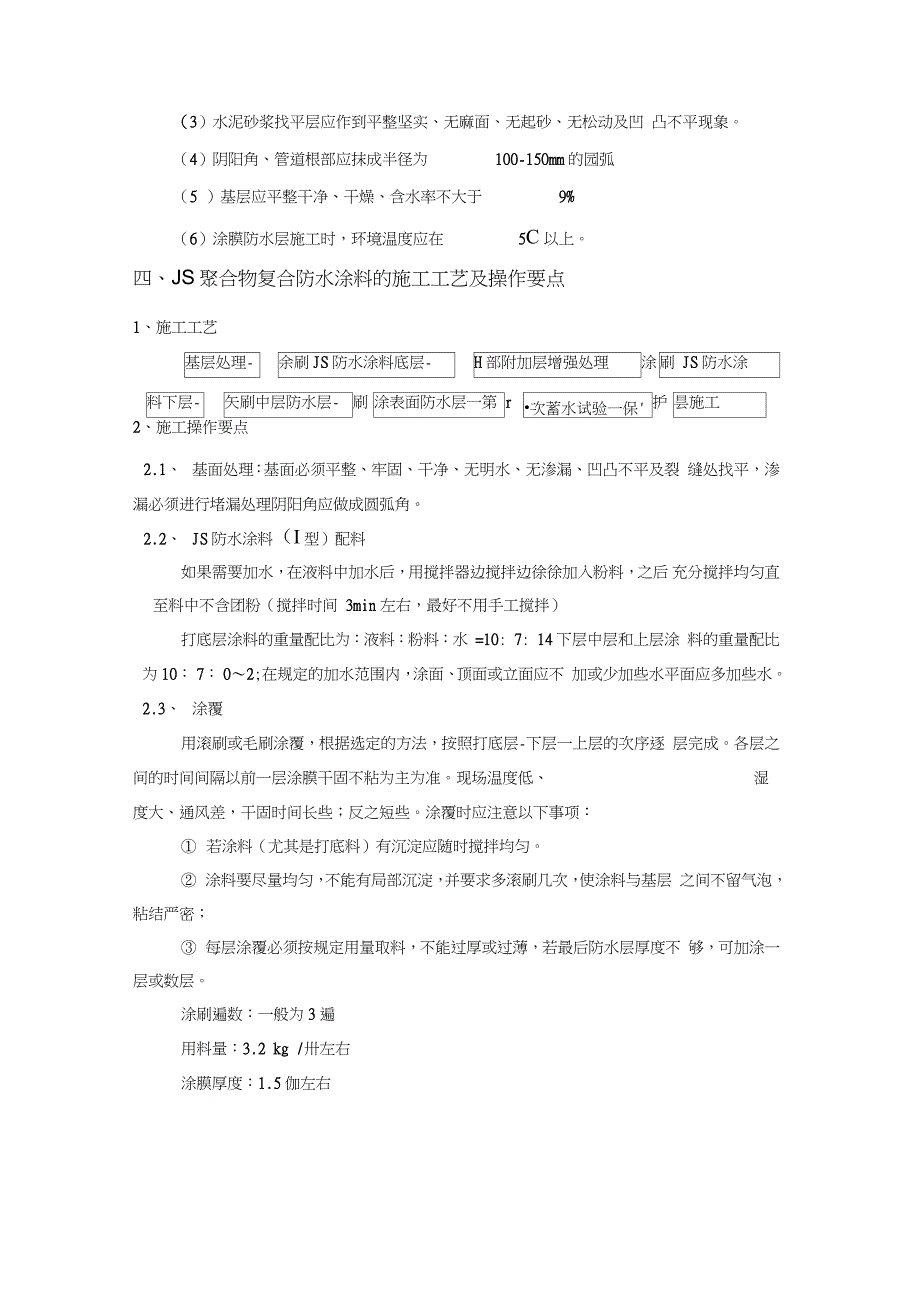

2、应比地面低20mm.（3）水泥砂浆找平层应作到平整坚实、无麻面、无起砂、无松动及凹 凸不平现象。（4）阴阳角、管道根部应抹成半径为100-150mm的园弧（5 ）基层应平整干净、干燥、含水率不大于9%（6）涂膜防水层施工时，环境温度应在5C以上。四、JS聚合物复合防水涂料的施工工艺及操作要点1、施工工艺基层处理-余刷JS防水涂料底层-H部附加层增强处理涂刷 JS防水涂料下层-矢刷中层防水层-刷涂表面防水层一第r一次蓄水试验一保护昙施工2、施工操作要点2.1、基面处理：基面必须平整、牢固、干净、无明水、无渗漏、凹凸不平及裂 缝处找平，渗漏必须进行堵漏处理阴阳角应做成圆弧角。2.2、JS防水涂料（
3、I型）配料如果需要加水，在液料中加水后，用搅拌器边搅拌边徐徐加入粉料，之后 充分搅拌均匀直至料中不含团粉（搅拌时间 3min左右，最好不用手工搅拌）打底层涂料的重量配比为：液料：粉料：水 =10: 7: 14下层中层和上层涂 料的重量配比为10： 7： 02;在规定的加水范围内，涂面、顶面或立面应不 加或少加些水平面应多加些水。2.3、涂覆用滚刷或毛刷涂覆，根据选定的方法，按照打底层-下层一上层的次序逐 层完成。各层之间的时间间隔以前一层涂膜干固不粘为主为准。现场温度低、湿度大、通风差，干固时间长些；反之短些。涂覆时应注意以下事项： 若涂料（尤其是打底料）有沉淀应随时搅拌均匀。 涂料要尽量均匀

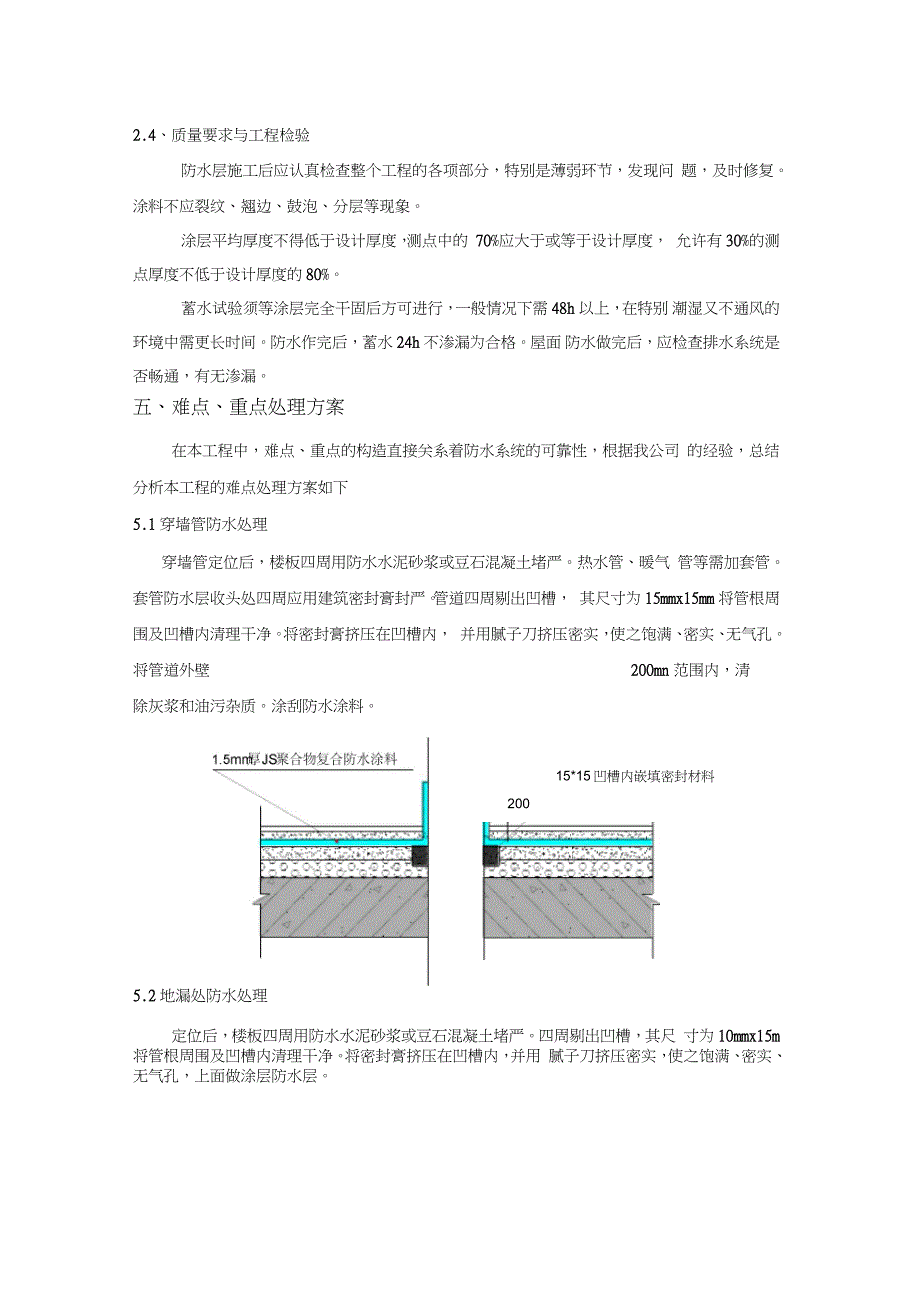

4、不能有局部沉淀，并要求多滚刷几次，使涂料与基层 之间不留气泡，粘结严密； 每层涂覆必须按规定用量取料，不能过厚或过薄，若最后防水层厚度不 够，可加涂一层或数层。涂刷遍数：一般为3遍用料量：3.2 kg /卅左右涂膜厚度：1.5伽左右2.4、质量要求与工程检验防水层施工后应认真检查整个工程的各项部分，特别是薄弱环节，发现问 题，及时修复。涂料不应裂纹、翘边、鼓泡、分层等现象。涂层平均厚度不得低于设计厚度，测点中的 70%应大于或等于设计厚度， 允许有30%的测点厚度不低于设计厚度的80%。蓄水试验须等涂层完全干固后方可进行，一般情况下需 48h以上，在特别 潮湿又不通风的环境中需更长时间。防水
5、作完后，蓄水 24h不渗漏为合格。屋面 防水做完后，应检查排水系统是否畅通，有无渗漏。五、难点、重点处理方案在本工程中，难点、重点的构造直接关系着防水系统的可靠性，根据我公司 的经验，总结分析本工程的难点处理方案如下5.1穿墙管防水处理穿墙管定位后，楼板四周用防水水泥砂浆或豆石混凝土堵严。热水管、暖气 管等需加套管。套管防水层收头处四周应用建筑密封膏封严。管道四周剔出凹槽， 其尺寸为15mmx15mm将管根周围及凹槽内清理干净。将密封膏挤压在凹槽内， 并用腻子刀挤压密实，使之饱满、密实、无气孔。将管道外壁200mn范围内，清除灰浆和油污杂质。涂刮防水涂料。15*15凹槽内嵌填密封材料2005.
6、2地漏处防水处理定位后，楼板四周用防水水泥砂浆或豆石混凝土堵严。四周剔出凹槽，其尺 寸为10mmx15m将管根周围及凹槽内清理干净。将密封膏挤压在凹槽内，并用 腻子刀挤压密实，使之饱满、密实、无气孔，上面做涂层防水层。JS聚合物复合防水涂膜10x15建筑密封膏嵌填立管接缝用建筑密封膏堵严5.3阴阳角处防水处理地漏防水构造做成小圆角，做 300mm宽的防水增强层。1.5mn厚JS聚合物复合防水涂料六、成品保护1. 工程验收投入使用后，严禁在防水层上凿孔打洞增设构筑物重物冲击。使形成完整性。2. 在防水层上严禁动用火源3. 施工人员应穿软质平底鞋在上行走，当施工工序需要在使用小推车时 应铺垫木板.需要砌砖或进行下道工序时，不准用硬物刻意硌坏或戳破放水层4. 在施工中不应有其它破坏防水层的现象，如出现人为损坏时应通知施工方共同协商处理，不应在装饰层面后修补
免费区
