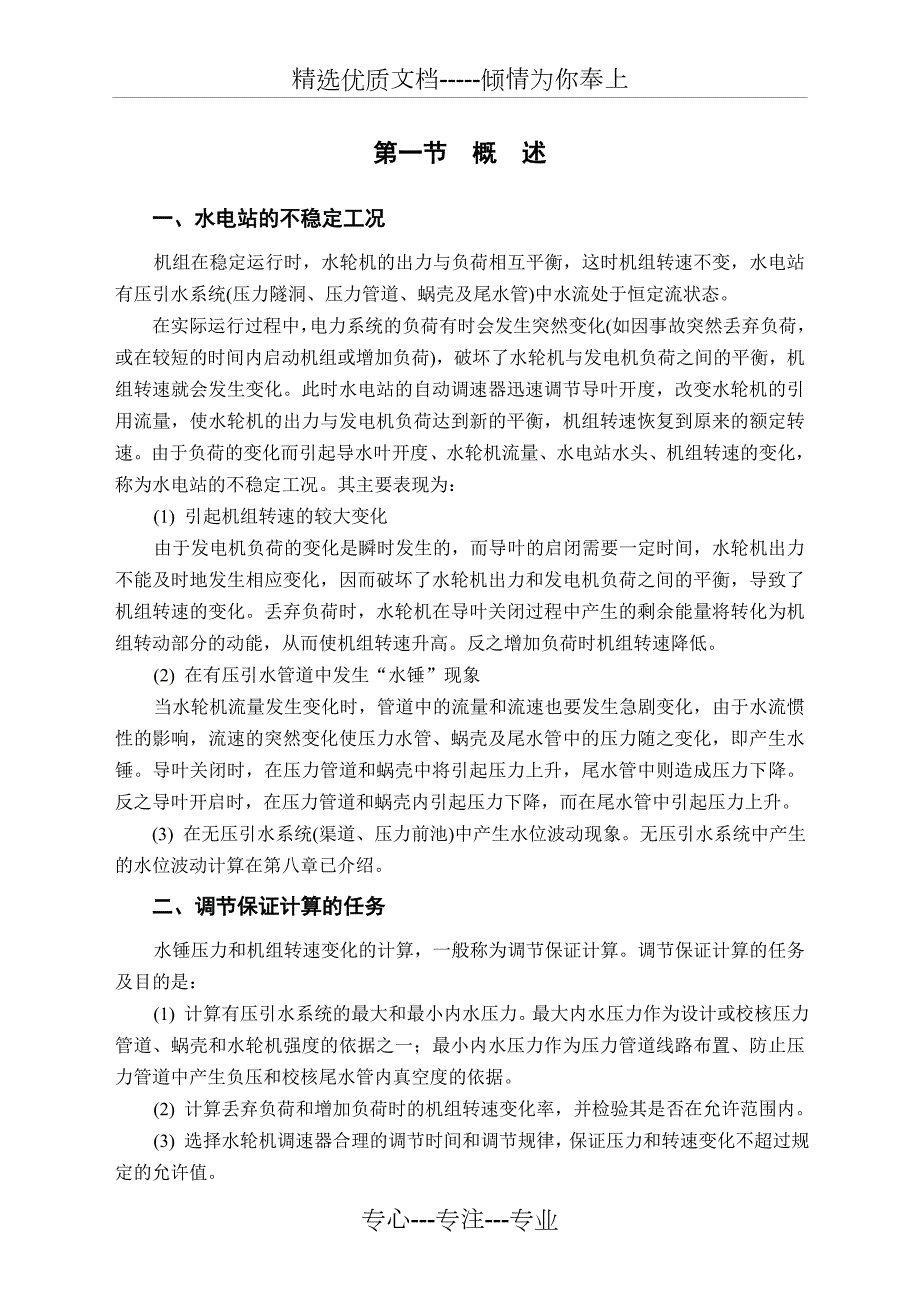

1、精选优质文档-倾情为你奉上第一节 概 述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。在实际运行过程中，电力系统的负荷有时会发生突然变化(如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷)，破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
2、其主要表现为：(1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能，从而使机组转速升高。反之增加负荷时机组转速降低。(2) 在有压引水管道中发生“水锤”现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。反之导叶开启时
3、在压力管道和蜗壳内引起压力下降，而在尾水管中引起压力上升。(3) 在无压引水系统(渠道、压力前池)中产生水位波动现象。无压引水系统中产生的水位波动计算在第八章已介绍。二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算。调节保证计算的任务及目的是：(1) 计算有压引水系统的最大和最小内水压力。最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。(2) 计算丢弃负荷和增加负荷时的机组转速变化率，并检验其是否在允许范围内。(3) 选择水轮机调速器合理的调节时间和调节规律，保证压力和
4、转速变化不超过规定的允许值。(4) 研究减小水锤压力及机组转速变化率的措施。第二节 水锤现象及其传播速度一、水锤现象在水电站运行过程中，为了适应负荷变化或由于事故原因，而突然启闭水轮机导叶时，由于水流具有较大惯性，进入水轮机的流量迅速改变，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，这种变化是交替升降的一种波动，这种现象称为水锤。图91压力水管水击过程要正确解释和理解水锤现象及其实质，在研究水锤过程中必须考虑水的压缩性及管壁弹性的影响。为了便于说明问题，假定水管材料、管壁厚度、直径沿管长不变，不计管道摩阻损失，阀门突然关闭，见图9-1。水锤现象有下面几个典型的过程。(1) t=0L
5、/a。当阀门突然关闭(即关闭时间Ts=0)后，在dt1时段内，紧靠阀门处管段dx1 中的水体首先发生变化，流速由V0变为零，压力上升为H0+H ；与此同时，水体被压缩，水的密度变成为+管壁膨胀，从而腾出了空间，得以容纳dx1以上管段仍以V0速度流动来的水体。也就是说，在dt1时段内， dx1管段以上仍未受到水锤的影响。之后依次再经dt2 、 dt3 、时段，在dx2、dx3、管段中流速、压力将相继发生同样的变化，见图9-1(a)。 这样，一段接一段地将阀门关闭的影响向上游传播，压力增加如同波一样自阀门A处沿管道逐渐向上游传播，这就是水锤波，其传播速度称之为水锤波速a，变化的压力H称为水锤压力。

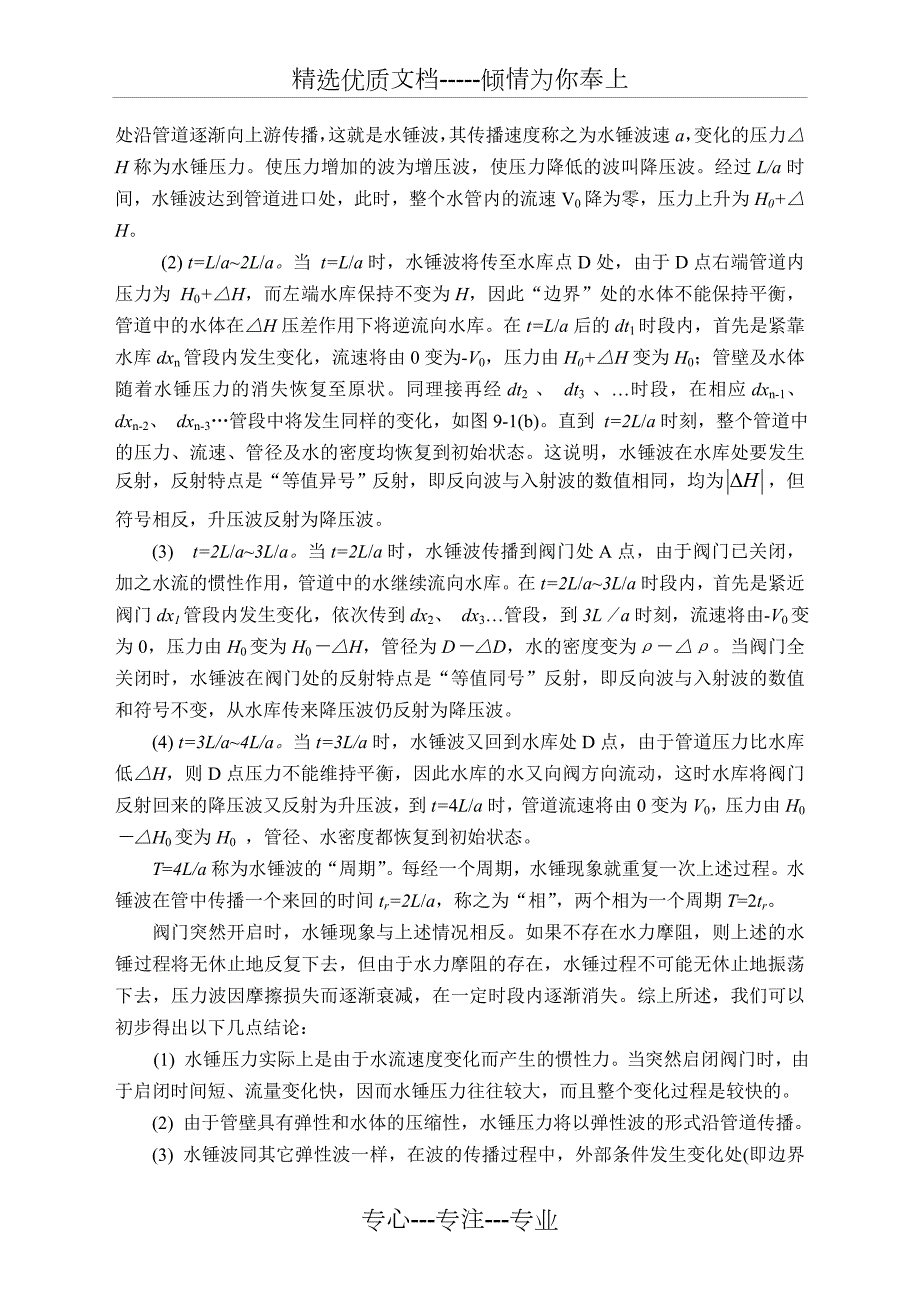

6、使压力增加的波为增压波，使压力降低的波叫降压波。经过L/a时间，水锤波达到管道进口处，此时，整个水管内的流速V0降为零，压力上升为H0+H。 (2) t=L/a2L/a。当 t=L/a时，水锤波将传至水库点D处，由于D点右端管道内压力为 H0+H，而左端水库保持不变为H，因此“边界”处的水体不能保持平衡，管道中的水体在H压差作用下将逆流向水库。在t=L/a后的dt1时段内，首先是紧靠水库dxn管段内发生变化，流速将由0变为-V0，压力由H0+H变为H0；管壁及水体随着水锤压力的消失恢复至原状。同理接再经dt2 、 dt3 、时段，在相应dxn-1、 dxn-2、 dxn-3管段中将发生同样的变
7、化，如图9-1(b)。直到 t=2L/a时刻，整个管道中的压力、流速、管径及水的密度均恢复到初始状态。这说明，水锤波在水库处要发生反射，反射特点是“等值异号”反射，即反向波与入射波的数值相同，均为，但符号相反，升压波反射为降压波。(3) t=2L/a3L/a。当t=2L/a时，水锤波传播到阀门处A点，由于阀门已关闭，加之水流的惯性作用，管道中的水继续流向水库。在t=2L/a3L/a时段内，首先是紧近阀门dx1管段内发生变化，依次传到dx2、 dx3管段，到3La时刻，流速将由-V0变为0，压力由H0变为H0H，管径为DD，水的密度变为。当阀门全关闭时，水锤波在阀门处的反射特点是“等值同号”反射
8、即反向波与入射波的数值和符号不变，从水库传来降压波仍反射为降压波。(4) t=3L/a4L/a。当t=3L/a时，水锤波又回到水库处D点，由于管道压力比水库低H，则D点压力不能维持平衡，因此水库的水又向阀方向流动，这时水库将阀门反射回来的降压波又反射为升压波，到t=4L/a时，管道流速将由0变为V0，压力由H0H0变为H0 ，管径、水密度都恢复到初始状态。T=4L/a称为水锤波的“周期”。每经一个周期，水锤现象就重复一次上述过程。水锤波在管中传播一个来回的时间tr=2L/a，称之为“相”，两个相为一个周期T=2tr。阀门突然开启时，水锤现象与上述情况相反。如果不存在水力摩阻，则上述的水锤过程
9、将无休止地反复下去，但由于水力摩阻的存在，水锤过程不可能无休止地振荡下去，压力波因摩擦损失而逐渐衰减，在一定时段内逐渐消失。综上所述，我们可以初步得出以下几点结论：(1) 水锤压力实际上是由于水流速度变化而产生的惯性力。当突然启闭阀门时，由于启闭时间短、流量变化快，因而水锤压力往往较大，而且整个变化过程是较快的。(2) 由于管壁具有弹性和水体的压缩性，水锤压力将以弹性波的形式沿管道传播。(3) 水锤波同其它弹性波一样，在波的传播过程中，外部条件发生变化处(即边界处)均要发生波的反射。其反射特性(指反射波的数值及方向)决定于边界处的物理特性。二、水锤波的传播速度在水锤过程的分析与计算中，波速是一
10、个重要的参数。它的大小与管壁材料、厚度、管径、管道的支承方式以及水的弹性模量等有关。由水流的连续方程并考虑水体和管壁的弹性后，可导出水锤波的传播速度为 (9-1)式中 K水的体积弹性模量，一般为2.06103MPa；E管壁材料的纵向弹性模量(钢村E=2.06105MPa，铸铁E=0.98105MPa，混凝土E=2.06104MPa)；g重力加速度；D管道内径；管壁厚度。为声波在水中的传播速度，随水温度和压力的升高而加大，一般可取为1 435m/s。在缺乏资料的情况下，露天钢管的水锤波速可近似地取为1 000m/s，埋藏式钢管可近似取为1 200m/s，钢筋混凝土管可取900m/s1 200m/
11、s。第三节 水锤基本方程及边界条件为求解水锤压力升高问题，需要建立基本方程。基本方程与相应的边界条件联立，用解析方法或数值计算方法求解水锤值及其变化过程。一、水锤基本方程(一)、基本方程对有压管道而言，不论在何种情况下都应满足水流的运动方程及连续方程。当水管材料、厚度及直径沿管长不变时，其运动方程为： (9-2)将管道材料及水体当作弹性体考虑，其连续方程为： (9-3)式中 H 压力水头；V 管道中的流速，向下游为正；a 水锤波传播速度；f 水流摩擦阻力系数；D 管道直径；x 距离，其正方向与流速取为一致；t 时间。上面二式中，因流速V与波速a相比数量较小，故可忽略和项。另外，为了简化计算，使
12、方程线性化，忽略摩擦阻力的影响。当x轴改为取阀门端为原点，向上游为正时，如图9-2，方程(9-2)、(9-3)可简化为： (9-4) (9-5)式(9-4)和式(9-5)为一组双曲线型偏微分方程，其通解为： (9-6) (9-7)图9-2 水击计算示意图式中H0和V0为初始水头和流速；F和f分别为两个波函数，其量纲与水头H相同，故可视为压力波。F(t-x/a)表示以波速a沿x轴负方向传播的压力波，即逆水流方向移动的压力波，称为逆流波；f(t+x/a)表示以波速a沿x轴正方向传播的压力波，即顺水流方向移动的压力波，称为顺流波。任何断面任何时刻的水锤压力值等于两个方向相反的压力波之和，而流速值为两
13、个压力波之差再乘以g/a。如果知道了t时刻在x位置处的水锤波函数F(t-x/a)，则当时间变为t1=t+t，研究x1=x+at处的逆流波函数=，其值不变，证明了F(t-x/a)沿逆水流方向的传播特性。反之研究t1=t+t时刻在位置x1=x-at处的顺流波函数，可以证明f(t+x/a) 沿顺水流方向的传播特性。(二)、水锤计算的连锁方程若已知断面A(见图9-2)在时刻t的压力为，流速为，由(9-6)和(9-7)消去f后，得：同理可写出时刻后B点的压力和流速的关系：由于，由上述二式得 (9-8)同理： (9-9)方程(9-8)和(9-9)为水锤连锁方程。连锁方程给出了水锤波在一段时间内通过两个断面
14、的压力和流速的关系。但前提应满足水管的材料、管壁厚度、直径沿管长不变。水锤连锁方程(9-8)和(9-9)用相对值来表示为： (9-10) (9-11)式中 称为管道特性系数；，称为水锤压力相对值；为管道相对流速。二、水锤的边界条件应用水锤基本方程计算压力管道中水锤时，首先要确定其起始条件和边界条件。 (一)、初始条件当管道中水流由恒定流变为非恒定流时，把恒定流的终了时刻看作为非恒定流的开始时刻。即当t=0时，管道中任何断面的流速V=V0；如不计水头损失，水头H=H0。 (二)、边界条件1管道进口。管道进口处一般指水库或压力前池。水库水位变化比较慢，在水锤计算中不计风浪的影响，认为水库水位为不变
15、的常数是足够精确的。压力前池的水位变化情况与渠道的调节类型有关。自动调节渠道的前池水位变化虽大，但与管道中水锤计算时间相比，变化还是缓慢的。非自动调节渠道，水位变化较小，一般只有几米，在水锤计算中也认为前池水位不变。所以管道进口边界条件为：Hp=H02分岔管。分岔管的水头应该相同，即Hp1=Hp2=Hp3=Hp分岔处的流量应符合连续条件，即Q=03分岔管的封闭端。在不稳定流的过程中，当某一机组的导叶全部关闭，或某一机组尚未装机，而岔管端部用闷头封死，其边界条件为：Qp=04调压室。把调压室作为断面较大的分岔管，其边界条件为: 调压室内有自由水面，而隧洞、调压室与压力管道的交点和分岔管相同。5、
16、水轮机。水电站压力管道出口边界为水轮机，水轮机分冲击式和反击式，两种型式的水轮机对水锤的影响不同。(1) 冲击式水轮机。冲击式水轮机的喷嘴是一个带针阀的孔口。水轮机转速变化对孔口出流没有影响，对冲击式水轮机，喷嘴全开时断面积为max，流量系数为0，根据水力学的孔口出流规律，过流量为： 当孔口关至i 时 一般假定：0=，均为流量系数，所以式中：，称为相对开度， 为任意时刻水锤压力相对值。而 , 所以 (9-12)这是冲击式水轮机喷嘴的出流规律，也即阀门处A点的边界条件。(2) 反击式水轮机。反击式水轮机有如下特点：(i) 反击式水轮机有蜗壳、尾水管及导水叶，过流特性与孔口出流不完全相同。(ii)
17、 反击式水轮机的转速与水轮机的流量互相影响。(iii) 流量突然改变时，不仅在压力管道中，而且在蜗壳、尾水管中也发生水锤。尾水管中发生的水锤现象与蜗壳相反，即导水叶关闭时发生负水锤，开启时发生正水锤。蜗壳、尾水管中的水锤影响水轮机的流量，继而又对水锤产生影响。由此可见，反击式水轮机的过水能力与水头H、导叶开度a和转速n有关。即Q=Q(H,a,n)，需要综合运用管道水锤计算方程、水轮机运转特性曲线、水轮机组转速方程等进行求解，因此增加了问题的复杂性。为了简化计算，常假定压力管道出口边界条件为冲击式水轮机，然后再加以修正。图9-3水轮机开度变化规律(三) 开度按直线规律变化水轮机导叶和阀门的关闭规
18、律与调速系统的特性有关，实际的关闭规律如图9-3所示。从全开(0=1.0)到全关(=0)的全部历时为TZ，曲线开始一段接近水平，关闭的速度极慢，这是由于调节机构的惯性所决定的，在这段过程中，引起的水锤压力很小，对水锤计算没有多大实际意义。在接近关闭终了时，阀门的关闭速度又逐渐减慢，曲线向后延伸，这种现象只对阀门关闭接近终了时的水锤压力有影响。因此为了简化计算，常取阀门关闭过程的直线段加以适当延长，得到Ts，Ts称为有效关闭时间。在缺乏资料的情况下，可近似取Ts=(0.60.95)TZ。直线规律关闭时，一个相长，一个相的开度变化，负号表示阀门关闭；正号表示阀门开启。第四节 简单管水锤的解析计算简
19、单管是指压力管道的管径、管壁材料和厚度沿管长不变。解析法的要点是采用数学解析的方法，引入一些符合实际的假定，直接建立最大水锤压力的计算公式。简单易行，物理概念清楚，可直接得出结果。一、 直接水锤和间接水锤水锤有两种类型：直接水锤和间接水锤。(一) 直接水锤水锤波在管道中传播一个来回的时间为2L/a，称为“相”。当水轮机开度的调节时间TS 2L/a时，由水库处异号反射回来的水锤波尚未到达阀门之前，阀门开度变化已经终止，水管末端的水锤压力只受开度变化直接引起的水锤波的影响，这种水锤称为直接水锤。由于水管末端未受水库反射波的影响，因此基本方程(9-6)和(9-7)中的波函数f(t+x/c)=0，然后
20、从二式中消去F(t-x/c)得直接水锤公式 (9-13)公式(9-13) 只适用于TS2L/a的情况，由此式可得出如下结论：(1) 当阀门关闭时，管内流速减小，V-V00，H为负，产生负水锤。(2) 直接水锤压力值的大小只与流速变化(V-V0)的绝对值和水管的水锤波速a有关，而与开度变化的速度、变化规律和水管长度无关。当管道中起始流速V04m/s，a1 000m/s，终了流速V0时，压力升高值为：=-1 000(0-4)/9.81=407.7m，因此在水电站中应当避免直接水锤。(二) 间接水锤若水轮机开度的调节时间TS 2L/a，当阀门关闭过程结束前，水库异号反射回来的降压波已经到达阀门处，因
21、此水管末端的水锤压力是由向上游传播的水锤波F和反射回来的水锤波f叠加的结果，这种水锤称为间接水锤。降压波对阀门处产生的升压波起着抵消作用，使此处的水锤值小于直接水锤值。发生间接水锤时，水锤压力波的消减、增加过程是十分复杂的。间接水锤是水电站中经常发生的水锤现象，也是要研究的主要对象。工程中最关心的是最大水锤压力。由于水锤压力产生于阀门处，从上游反射回来的降压波也是最后才达到阀门，因此最大水锤压力总是发生在紧邻阀门的断面上。下面应用前面的水锤连锁方程(9-10)和(9-11)及管道边界条件，推求阀门处各相水锤压力的计算公式 。二、计算水管末端各相水锤压力的公式 (一) 第一相末的水锤压力(1)
22、设阀门为A点，水库为B点，水锤波从A到B点的连锁方程为：边界和初始条件：t=0时，；在水库进水口B点，所以： 将A点边界条件代入上式：(2) 水锤波从B到A的连锁方程：因，和A点边界条件，上式变为因2t=tr=2L/a为一个相长，用1表示第一相末，得到： (9-14)(二) 第二相末的水锤压力(l) 写出水锤波从AB的连锁方程式：由B点的边界条件得0，上式可改写成：所以： (2) 写出水锤波从BA的连锁方程式：把，和代人上式，并用2代替4t 表示第二相末，得： (9-15)(三) 第n相末的水锤压力用同样原理可以得出以后任意n相末的水锤压力计算公式，其一般公式为： (9-16)利用式(9-14
23、)(9-16)，可以依次求出各相末阀门处的水锤压力，得出水锤压力随时间的变化关系。上面是阀门关闭情况，当阀门或导叶开启时，管道中的流速增加，压力降低，产生负水锤，其相对值用y表示，用同样的方法可求出各相末计算公式。此时，求出的y本身为负值。 (9-17) (9-18)上述水锤压力计算公式的条件：(1) 没有考虑管道摩阻的影响，因此只适用于不计摩阻(如水头较高、管道较短等)的情况；(2) 采用了孔口出流的过流特性，只适用于冲击式水轮机，对反击式水轮机必须另作修改；(3) 这些公式在任意开关规律下都是正确的，可以用来分析非直线开关规律对水锤压力的影响。三、水锤波在水管特性变化处的反射水锤发生后，水
24、锤波在水管末端和水管特性变化处(水管进口 、分岔、变径段、阀门等)都要发生反射。当入射波到达水管特性变化处之后，一部分以反射波的形式折回，一部分以透射波的形式继续向前传播。反射波与入射波的比值称反射系数，以r表示。透射波与入射波的比值称透射系数，以s表示，两者的关系为 (9-19)(一) 水锤波在水管末端的反射水锤波在水管末端的反射特性取决于水管末端的出流规律。对于水斗式水轮机，其喷嘴的出流规律为，当时，可近似地取为。在入射波未达到的时刻，。设有一入射波传到阀门后发生反射，产生一反射波折回，由方程(9-7)得：阀门处的水锤压力为入射波与反射波的叠加结果，根据式(9-6)以上二式消去，简化后得阀
25、门的反射系数为 (9-20)根据水锤常数和任意时刻的开度，可利用式(9-20)确定阀门在任意时刻的反射系数。当阀门完全关闭时，阀门处发生同号等值反射。 (二) 水锤波在管径变化处的反射如图9-4所示的变径管，入射波F1从1 管传来，在变径处发生反射。反射波为f1，透射波为F2，由方程(9-6)和(9-7)及水流在变径处的连续性，可推导出反射系数 (9-21)图9-4 变径管式中，。r为正表示反射是同号的，其结果是使管1中水锤压力的绝对值增大；反之，r为负表示反射是异号的，其结果是使水管1中水锤压力的绝对值减小。若管2断面趋近于零，则2，r=1，为同号等值反射，这相当于水管末端阀门完全关闭情况。
26、若管2断面为无限大，则V2=0，2=0，r=-1，为异号等值反射，这相当于水库处的情况。(三) 水锤波在分岔处的反射如图9-5所示，入射波F1从1 管传来，在分岔处发生反射，反射波为f1，透射波为F2和F3，根据基本方程(9-6)和(9-7)及此处水流的连续性，导出反射系数为图9-5分岔管 (9-22)式中，Q为总管流量，A为水管断面积。四、开度依直线变化的水锤进行水锤计算，最重要的是求出其最大值。在开度依直线规律变化情况下，不必用连锁方程求出各相末水锤，再从中找出最大值，可用简化方法直接求出。(一) 开度依直线变化的水锤类型当阀门开度依直线规律变化时，根据最大压力出现的时间可归纳为两种类型：
27、1) 最大水锤压力出现在第一相末， ，如图9-6(a)，称为第一相水锤。(2) 最大水锤压力出现在第一相以后的某一相，其特点是最大水锤压力接近极限值，即，如图9-6(b)，称为极限水锤。产生这两种水锤现象的原因是由于阀门的反射特性不同造成的，阀门处的反射特性可由其反射系数确定。1第一相水锤根据式(9-20)，当1时，r为正，水锤波在阀门处的反射为同号。在阀门关闭过程中，阀门处任意时刻的水锤压力由三部分组成：阀门不断关闭所产生的升压波、经水库反射回来压力波、经阀门反射向上游的压力波。(1) 第一相中，根据水库异号反射的特性，升压波到达水库后反射回的降压波还未到达阀门处，因此该处水锤压力即是阀门
28、关闭所产生的升压波，在第一相末达到。图9-6开度为直线关闭时的水击类型(2) 第二相末，水库传来的降压波到达阀门处，如果此时阀门处具有同号反射的特性，则在该处反射仍为降压波，两个降压波之和将超过第二相中由于阀门关闭所产生的升压波，因而第二相末的水锤压力。根据阀门同号反射的规律，水锤压力将环绕某一值上下波动，最后趋于。由于最大水锤压力出现在第一相末，故称为第一相水锤。2极限水锤根据式(9-20)，当1时，r为负，水锤波在阀门处的反射为异号。在阀门关闭过程中，阀门处任意时刻的水锤压力仍由上述三部分组成。第一相末，水库反射回的降压波还未到达阀门处，该处水锤压力只是阀门关闭所产生的升压波，即。第二相末
29、水库传来的降压波到达阀门处，因阀门处为异号反射，则在该处反射为升压波，它和在第二相中阀门继续关闭产生的升压波共同作用，使第二相中阀门处的水锤压力继续升高，使。在以后各相，阀门处水锤压力逐渐增加，趋近某一极限值。由于最大水锤压力为， ，故称为极限水锤。(二) 开度依直线变化时水锤的简化计算当调节阀门按直线规律启闭，与的关系为：当阀门关闭时 (9-23)当阀门开启时 (9-24)1第一相水锤计算的简化公式当0.5时，则(9-14)可简化为：令 ，称为水锤特性常数，关闭时用正值，开启时为负值。考虑到和的关系，代入上式可解得第一相末水锤压力值为：关闭阀门时 (9-25)开启阀门时 (9-26)发生第
30、一相水锤的条件是250m，故在丢弃负荷的情况下，只有高水头电站才有可能出现第一相水锤。(2) 极限水锤计算简化公式根据(9-15)，第n相和第n+1相末的水锤压力计算公式为： 上二式相减，得：如果水锤波传播的相数n足够多，可认为，上式可以简化为 设 ，上式可写为：解得： (9-27)当水锤压力0.5时， ，可得到更为简化的近似公式： (9-28) (9-29)(3) 间接水锤类型的判别条件仅用大于还是小于1作为判别水锤类型的条件是近似的。水锤的类型除与有关，还与有关。很明显，这两种情况的分界条件必须是。将式(9-14)的值用代替，得将式 代入上式，则以、代人上式得将上式代入式中，解得值为 (9
31、30)如果公式(9-30)满足，则。公式(9-30)代表一根曲线，如图9-7所示。图9-7水锤类型图中同时绘出了的直线。曲线表示极限水锤和第一相水锤的分界线，直线表示第一相水锤和直接水锤的分界线。共有五个分区：I区为极限正水锤；II区为第一相正水锤； III区为直接水锤；IV区为极限负水锤；V区为第一相负水锤。简单判别方法：1.5时，常发生极限水锤；1.01时，最大水锤压力发生在阀门关闭的终了，即极限水锤；(2) 当起始开度时，最大水锤压力发生在第一相末；(3) 当起始开度时，发生直接水锤。但由于直接水锤压力的大小与初始开度成正比，所以不一定是最大的水锤值；(4) 当阀门起始开度为临界开度时
32、发生最大直接水锤， 由得：水轮机存在空转流量Qxx、相应的空转开度为xx、水轮机在该开度下运行，不能输出功率，能量仅消耗于克服摩阻。因此，机组不可能在小于xx开度下运行。如果xx/，说明该机组不可能发生直接水锤。另外，阀门实际关闭规律并非直线，根据水轮机调运器特性，关闭终了时存在延缓现象，小初始开度时的实际关闭时间要长于0Ts，水锤压力比计算值要小，一般不起控制作用。六、开度变化规律对水锤压力的影响前面有关第一相或极限水锤的一些概念及计算公式是在假定阀门开度按直线变化条件求得的。在水电站运行实践中，阀门的启闭不完全是按直线而往往采用非直线的规律。图9-9绘出了三种不同的关闭规律，三种规律都具
33、有相同的关闭时间，同时绘出了与之相应的三种水锤压力变化过程线。由图可以看出，开度的变化规律不同，水锤压力的变化过程也不同。 图9-9 开度变化规律对水锤压力的影响曲线表示开始阶段关闭速度较快，因此水锤压力迅速上升到最大值，而后关闭速度减慢，水锤压力逐渐减小；曲线的规律与曲线相反，关闭速度是先慢后快，而水锤压力是先小后大。水锤压力的上升速度随阀门的关闭速度的加快而加快，最大压力出现在关闭速度较快的那一时段末尾。从图中可以看出，关闭规律较为合理，最不利的是规律。由此可见，通过调速器或针阀等设备，采取比较合理的启闭规律，可以作为减小水锤压力和解决调节保证问题的措施之一。在高水头电站中常发生第一相水锤
34、可以采取先慢后快的非直线关闭规律，以降低第一相水锤值；在低水头水电站中常发生极限水锤，可采取先快后慢的非直线关闭规律，以降低末相水锤值。七、水锤压力沿管长的分布以上讨论的都是水管末端A点(阀门或导叶处)的水锤压力。在进行压力管道强度设计时，不仅需要计算管道末端的压力，而且需要管道沿线各点的最大正水锤压力和最大负水锤压力的分布情况，以便进行管道的强度设计及检验管道内部是否有发生真空的可能。 图9-10 水锤压力沿管道的分布第一相水锤和极限水锤沿管长的分布规律是不同的，下面分别予以讨论。(一) 极限水锤压力的分布规律理论研究证明，极限水锤无论是正、负水锤，管道沿线线的最大水锤压力均按直线规律分布
35、如图9-10中实线所示。若管道末端A点的最大水锤为和，则任意点C点的最大水锤为 (9-32)和 (9-33)(二) 第一相水锤压力的分布规律研究证明，第一相水锤压力沿管线不按直线规律分布，正水锤压力分布曲线是向上凸的，负水锤压力分布曲线是往下凹的，如图9-10中的虚线所示。任意点C的最大水锤升压值发生在A点的最大水锤升压传到C点时，即比A点出现最大水锤升压滞后(L-l)/a，其值为 (9-34)式中为第一相末A点的水锤压力，即可直接用简化公式求得；为第一相终了前2l/a秒时A点的水锤压力，可用第一相水锤简化公式求得，只需用代替式中的即可。式(9-34) 的近似表达式为 (9-35) 式中 ；
36、上面的两式可以看出，等号右端的第一项为管长为L时A点第一相末的水锤压力，第二项为管长为L-l(相当于水库移至C点)时A点第一相末的水锤压力，C点最大水锤压力为两者之差。对于第一相负水锤，任意点C的最大水锤降压为 (9-36)式中为阀门开启2l/a时A点的负水锤，可用表10-1中的公式求解，用代替式中的即可。相当于管长为l(即阀门移至C点)时第一相水锤。式(9-36)可近似表示为 (9-37)式中 绘制水锤压力沿管线分布图时，应根据管线的布置情况，选择几个代表性的断面，求出各断面上的最在正、负水锤压力。当丢弃负荷时可不计管路的水损失，在上游最高静水位上绘制水锤压力分布图；当增加负荷时，必须计算开
37、启终了时管路的水头损失与流速水头，在上游最低水位线以下，考虑水头损失、流速水头与负水锤压力，绘制水锤压力分布图。第五节 复杂管道水锤计算前面所讨论的是简单管道的水锤问题。简单管的直径、管壁厚度和管材料均不随管长而变化，因此整根水管的特性是不变的。在实际工程中，这种简单管是不多见的，常见的是复杂管路系统，共有三种类型：(1) 管壁厚度、直径和材料随水头增加自上而下逐段改变，这种复杂管称为串联管。(2) 分岔管，这在分组供水和联合供水中经常遇到。(3) 装有反击式水轮机的管道系统，应考虑蜗壳和尾水管的影响，而且其过流特性与孔口出流不一样，流量不仅与作用水头有关，而且与水轮机的机型和转速有关。一、串
38、联管水锤的简化计算图9-11 串联管示意图由于串联管各管段的V0和a不同(如图9-11)，因此表示水管特性的系数和各异。在实用中常把串联管转化为等价的简单管来计算。所谓等价就是将串联管转化为简单管后应满足管长、相长和管中水体动能等与原管相同的原则。这种简化计算方法称为“等价水管法”。设一根串联管的管道特性为：L1，V1，a1； L2，V2，a2； ；Ln，Vn，an，等价管的总长为：。根据管中水体动能不变的要求，则LVm=L1V1+L2V2+LnVn=LiVi ，由此可得加权平均流速： (9-39)根据相长不变的要求，水锤波按平均波速由断面阀门A传到水库断面D所需的时间等于水锤波在各段传播时间
39、的总和，即由此可得波速的加权平均值： (9-40)对于间接水锤，管道的平均特性常数为 (9-41) (9-42) (9-43)求出管道平均特性常数后，可按简单管的间接水锤计算公式求出复杂管道的间接水锤值。二、分岔管的水锤压力计算如图9-12所示，分岔管除了管径和管壁厚度沿管轴线变化外，同时还增加了分岔，其水锤压力计算比串联管更复杂。分岔管的水锤计算方法之一是截肢法。这种方法的特点是：当机组同时关闭时，选取总长度最大的一根支管，如图9-12(a)中的支管2，将其余的支管截掉，变成图(b)所示的串联管道，然后用各管段中实际流量求出各管段的流速，再用加权平均的方法求出串联管中的平均流速和平均波速，最
40、后采用串联管的简化公式相应地求出水锤值。当压力水管的主管较长、支管较短(例如支管长度为主管的10以内)的情况下，计算结果误差不大，否则误差较大。 (a) (b)图9-12分岔管的截肢法三、蜗壳、尾水管水锤压力计算反击式水轮机的过流部件包含有蜗壳和尾水管。蜗壳和尾水管中的水流现象十分复杂，水锤基本方程主要假定之一是水流为一元流，这一假定对蜗壳和尾水管是不合适的，因此蜗壳和尾水管中的水锤计算一般只能用近似方法。首先将蜗壳视作压力水管的延续部分，并假想把导叶移至蜗壳的末端，尾水管也作为压力管道的一部分。这样把压力管道、蜗壳和尾水管组合视为一串联管，再将该串联管简化为等价简单管进行计算。设压力水管、蜗壳及尾水管长度、平均流速和水锤波速分别为LT、VT、aT；Lc、Vc、ac；Lb 、Vb、ab，则L=LT+Lc+ Lb
